Эксплуатация измерительного инструмента

В нашей стране действует Государственная система обеспечения единства измерений (ГСИ). Среди множества задач, которые она призвана решать можно выделить следующие:

1. Государственный метрологический контроль, включающий в себя поверку средств измерений; утверждение типов средств измерения; выдача лицензий на производство и ремонт средств измерений.
2. Метрологический контроль над производством использованием средств измерения, эталонов величин измерения, методиками проведения измерений и другими вопросами, относящимися к средствам и методам измерений.

Структурно ГСИ входит в ФА Росстандарт и соответственно все вопросы с поверкой и аттестацией измерительных приборов необходимо обращаться в региональные отделения федерального агентства.Для обеспечения качества продукции, выпускаемой продукции необходим постоянный контроль над размерами, допусками, посадками. Для проведения этой работы на предприятии должен эксплуатироваться только качественный инструмент. Практически все измерительные приборы должны проходить процедуру поверки. Поверка (не путать с проверкой) мерительного инструмента представляет собой набор определенных мероприятий, проводимых для подтверждения соответствия измерительных приборов требованиям метрологии. Поверка инструмента должна проводиться в специально аттестованных лабораториях.

Ручной инструмент: многообразие и виды

Предназначение

Ручной инструмент – это ручное техническое устройство, которое используется в качестве орудия человека или машины для выполнения тех или иных работ. Обладает рядом полезных характеристик, является эргономичны и функциональным, широко используется во время работ не только строительно-ремонтной сферы, но и бытового предназначения.

Почти каждая домашняя мастерская начинается с коллекции ручных ин­струментов, собранных в течение дол­гих месяцев и даже лет случайно, без всякого плана и мысли об оборудова­нии мастерской. Когда же у вас по­явится такая мысль, первым делом нужно проверить, что у вас уже име­ется, и решить, что нужно приобре­сти дополнительно.

Разновидности ручного инструмента

По виду работ и назначению ручной инструмент можно объединить в следующие группы:

• Зажимной инструмент – выступает в роли держателя обрабатываемого материала, зажимает его с двух сторон для удобной фиксации (тиски, зажимы, струбцины, и т.д.),
• Измерительный инструмент, главное предназначение которого – это измерение разнообразных показаний: вес, размеры, дальность, угол и прочее (нивелиры, дальномеры, рулетки, угольники, уровни),
• Ключи – инструменты для раскрутки/закрутки болтов, гаек, труб и т.д. (гаечные, комбинированные, трубные, разводные ключи),
• Малярный инструмент – для нанесения и распределениях жидких смесей на поверхности (валики, миксеры, кисти), Отвертки – используются для отвинчивания и завинчивания шурупов и прочих крепежных элементов (плоские, крестовые, реверсивные отвертки),
• Специализированный инструмент – инструмент узкого предназначения, выполняющий конкретные функции (труборезы, пистолеты для клея/пены, заклёпочники и др.),
• Столярно-слесарный инструмент – применяется в столярных и слесарных работах (ножи, ножовки, пилы, рубанки, стамески, стусла, топоры, фрезы и т.д.),
• Ударно-рычажный инструмент – инструменты для придания формы и дробления материалов, забивания, загибания и удаления всевозможных крепежей (молотки, кувалды, ломы, гвоздодёры, кирки, киянки, прочее),
• Шарнирно-губцевый инструмент – предназначенный для резки и фиксации материалов (щипцы, клещи, плоскогубцы, кусачки, бокорезы, ножницы по металлу),
• Штукатурный инструмент – для нанесения и распределениях густых пастообразных смесей на поверхности (шпатели, терки, скребки, гладилки, правила).

Как правильно выбрать ручной инструмент

Есть несколько факторов, на которые стоит обращать внимание при выборе ручного инструмента. Ими являются:

• материал изготовления,
• качество обработки,
• рукоятка,
• соединительные механизмы,
• защитное покрытие,
• производитель,
• ценовая категория,
• способ хранения.

Лучшим материалом, из которого изготавливается ручной инструмент считается сталь с примесями хрома и ванадия. Материал обладает высокой прочностью и хорошо переносит различные нагрузки. Именно такую надпись необходимо искать в паспорте или на самом ручном инструменте. Сокращенно такая сталь обозначается, как Cr-V. Такая надпись может красоваться на теле гаечного ключа или отвертки. Если речь идет об отвертках, то очень удобными являются те, у которых есть магнитный наконечник. Часто он отличается по цвету от основного жала. Работать с таким инструментом одно удовольствие, т. к. саморезы или шурупы после выкручивания не теряются и не застревают в отверстиях.

Гаечные ключи

Самый распространенный гаечный ключ — 250-миллиметровый развод­ной ключ с гладким зевом, который захватывает гайки и головки болтов размером до 25 мм. Он должен быть изготовлен из стальных поковок с коррозиестойким хромовым покрытием. Другие разновидности гаечных клю­чей — ключи с фиксированным разме­ром зева, которые закручивают гайки и головки болтов сбоку: торцевые гаеч­ные ключи, которые ставятся на гай­ки и болты сверху и особенно подходят для закручивания и откручивания гаек и головок болтов шестигранной формы. Универсальные гаечные клю­чи сочетают оба типа, но гораздо удоб­нее иметь отдельные комплекты клю­чей с фиксированным зевом и торце­вых ключей, особенно когда одновре­менно требуемся два ключа одного раз­мера.

Торцевые ключи с храповым меха­низмом ускоряют затягивание болтов и работу в труднодоступных местах. Неплохая модель такого типа — с при­водной рукояткой размером 9 мм и патроном с внутренним шестигранни­ком, предусмотренные переходники для приводнои рукоятки позволяют использовать рукоятки размером 6 или 12 мм.

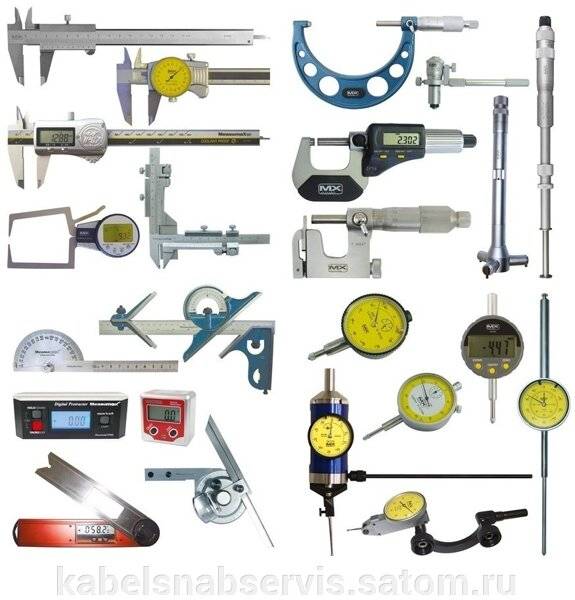

Инструменты и приборы для точных измерений

К инструментам и приборам для точных измерений относятся: штангенциркули одно- или двухсторонние, эталонные и угловые плитки, микрометры для наружных измерений, нутромеры микрометрические. Глубиномеры микрометрические, индикаторы, профилометры, проекторы, измерительные микроскопы, измерительные машины, а также разного вида пневматические и электрические приборы и вспомогательные устройства.

Измерительные индикаторы предназначены для сравнительных измерений путем определения отклонений от заданного размера. В сочетании с соответствующими приспособлениями индикаторы могут применяться для непосредственных измерений.

Измерительные индикаторы, являющиеся механическими стрелочными приборами, широко применяются для измерения диаметров, длин, для проверки геометрической формы, соосности, овальности, прямолинейности, плоскостности и т. д. Кроме того, индикаторы часто используются как составная часть приборов и приспособлений для автоматического контроля и сортировки. Цена деления шкалы индикатора обычно 0,01 мм, в ряде случаев — 0,002 мм. Разновидностью измерительных индикаторов являются миниметры и микрокаторы.

Измерительные приспособления предназначены для измерения изделий больших размеров.

Измерительные проекторы — это приборы, относящиеся к группе оптических, основанных на использовании метода бесконтактных измерений, т. е. измерений размеров не самого предмета, а его изображения, воспроизведенного на экране в многократном увеличении.

Измерительные микроскопы, как и проекторы, относятся к группе оптических приборов, в которых используется бесконтактный метод измерений. Они отличаются от проекторов тем, что наблюдение и измерение выполняются не на изображении предмета, спроектированном на экране, а на увеличенном изображении предмета, наблюдаемом в окуляре микроскопа. Измерительный микроскоп служит для измерения длин, углов и профилей разнообразных изделий (резьб, зубьев, шестерен и т. д.).

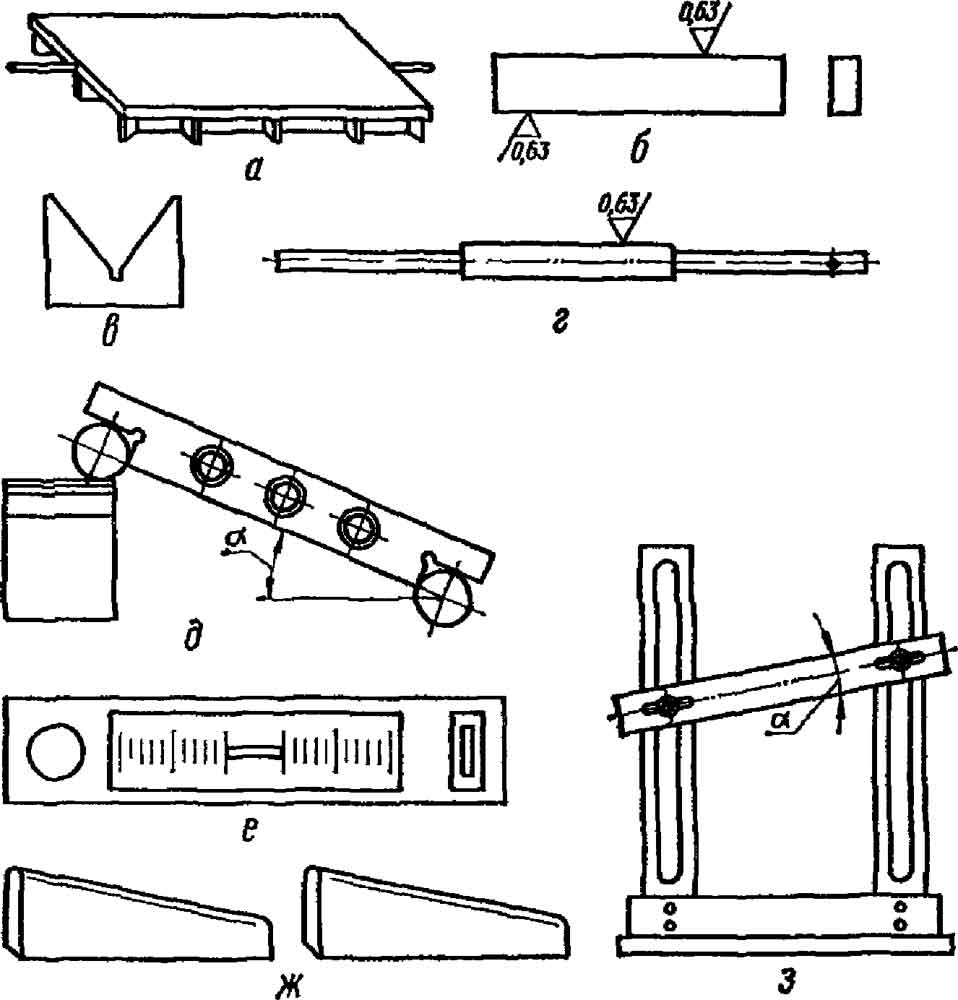

Измерительные вспомогательные приспособления: а — плита для измерений; б — мерительная линейка; в — призма; г — мерительная скалка; д — синусная линейка; е — уровень; ж — мерительная стойка; з — клинья для измерения отверстий.

К вспомогательным измерительным приспособлениям относятся: плиты, линейки, призмы, измерительные скалки, синусные линейки, уровни, мерительные стойки и клинья для измерения отверстий.

Слесарное измерительное оборудование

Чаще всего слесари работают с металлическими деталями. Поэтому области применения измерительного инструмента проведения слесарных работ – это, прежде всего, машиностроение и металлообработка. Такое оборудование имеет повышенную точность.

Помимо рулетки, основное слесарное измерительное устройство – штангенциркуль. Он служит для измерения размеров просверленных отверстий.

Штангенрейсмасс по своей конструкции схож со штангенциркулем. Отличие заключается в специальной опоре. В комплект к инструменту входят стойки. Они могут быть измерительными и разметочными. Прибор применяется, если нужно разметить детали, замерить высоту и глубину отверстий.

Молотки

Молоток— один из древнейших ин­струментов, используемых человеком. Существует множество его модифика­ций. Молоток с закаленной головкой и круглым бойком предназначен для работы со слесарными зубилами и фа­сонной обработки металла. Молоток с изогнутым раздвоенным концом в виде захвата без усилий вытаскивает гвозди, но для разборки соединённых гвоздями конструкций лучше использовать модель с прямым раздвоенным концом. Молоток с поперечным вспомогательным бойком имеет прямой (тонический боек вместо гвоздодера и используется для направле­ния гвоздя, который удерживается меж­ду пальцами. В уменьшенном варианте такой молоток идеален для крепления панельных шпилек. Для обработки листо­вого металла, а также работ по дереву ис­пользуется деревянный молоток с двумя головками (киянка) и сменными резино­выми и пластмассовыми набойками.

Для более тяжелых работ зубилом по дереву используют обычный дере­вянный молоток с квадратной головкой. Самые лучшие головки для гвоздодеров и молотков с круглым бойком делают из стальных поковок: они бесшовные и хорошо отполированы. Ручки молотков также различны по весу, самые распро­страненные — 450, 570 и 680 граммов.

Классификация

Ручной и механический контрольно-измерительный инструмент разделяется на следующие классы:

• Бесшкальный – поверочные и лекальные линейки;
• Микрометрический;
• Штанген-инструмент;
• Зубчато-рычажный;
• Пружинный.

Каждый прибор имеет свои первоначальные параметры, определенный строгий диапазон , погрешности. Абсолютно точно измерить что-либо невозможно. Но чем ниже погрешность, тем дороже устройство.

На ошибки измерения также влияют следующие причины:

• Неправильное применение;
• Неисправность;
• Загрязнение.

Согласно, ГОСТ, контрольно-измерительные приспособления подразделяют на следующие основные группы:

• Калибры (гладкие, резьбовые, комплексные, профильные);
• Пневматические устройства;
• Электромеханические приспособления;
• Меры, поверочный инструмент;
• Оптико-механические;
• Нониусные;
• Механические.

Калибры относятся к специальному типу, остальные – к универсальному. Последний вид измерительных устройств позволяет изучить параметры изделия любой конфигурации.

Универсальный инструмент широко распространен. К этому типу относятся:

• Штанген-инструмент : циркуль, глубиномер, рейсмас;
• Микрометр;
• Уровень;
• Угольники;
• Шаблоны;
• Щупы.

Также к простейшим измерительным инструментам можно отнести рулетки, обычные школьные линейки, угольники.

Как нужно обращаться с измерительными инструментами и приборами?

Все измерительные приборы отличаются высокой точностью исполнения и требуют тщательного ухода. Обеспечение соответствующих условий использования и хранения является гарантией долговечности их работы и точности. Неправильное обращение ведет к преждевременному их износу и порче, невозможности их эксплуатации и даже к их повреждению.

Необходимыми требованиями при эксплуатации мерительного инструмента и приборов являются соблюдение чистоты, квалифицированное обслуживание и прежде всего хорошее знание конструкций и условий эксплуатации измерительных приборов, недопустимость механических повреждений, недопустимость резких перепадов температуры, недопустимость намагничивания, недопустимость коррозии.

***

Хранение различных видов приборов линейно-угловых измерений

К таким приборам принято относить различные виды линеек и угломеров. Эти инструменты широко применяются в различных отраслях промышлености и хозяйственной деятельности, а потому не лишним будет узнать, как именно следует использовать и хранить инструменты данного вида.

Угольники поверочные и другое поверочное оборудование или измерительные приборы перед использованием должны быть размагничены. Как правило, если вы покупаете новый измерительный инструмент, то в его паспорте должна быть отметка о наличии или отсутствии в технологическом процессе производства такого этапа как размагничивание измерительного инструмента.

В процессе эксплуатации угольники и линейки рекомендуют класть и хранить в горизонтальном положении. Если изделие имеет специальный футляр для хранения, то хранить инструмент предпочтительнее всего именно в таком футляре. В противном случае, вы можете найти подходящий по размеру ящик из пластика или дерева и поместить в него поролон, пропитанный специальным маслом. Хранить такой ящик или футляр нужно непременно в сухом темном месте, во избежание образования конденсата, который может стать причиной образования ржавчины и деформации инструмента.

В оригинальных футлярах принять также хранить концевые меры длинны. Во избежание появления коррозии обязательно нужно использовать

Исходные данные

Для правильного выбора приборов измерений необходимо иметь исходные данные по следующим пунктам:

• номинальный вес величины измерения;
• величина разницы между наибольшим и наименьшим значениями;
• информация об имеющихся условиях работы по проведению измерений.

Вам будет интересно:Прилагательные к слову «работа»: список примеров

При необходимости выбора системы измерения с учетом фактора точности необходимо вычислить погрешность. Она рассчитывается как сумма погрешностей всех возможных источников (приборов для проведения измерений, преобразователей значений, эталонов) с соблюдением установленных для каждого из источников законов.

На первом этапе производят выбор средств измерений по точности в соответствии с требованиями работы. При подборе окончательного варианта учитывают также следующие требования:

• Рабочая область величин, которые необходимы в процессе проведения работ.
• Габаритные размеры инструментов.
• Вес инструментов.
• Конструктивные особенности средства измерений.

В метрологии к выбору средств измерений по критерию точности предъявляют требование наличия следующих исходных данных:

• состав изменяемых параметров инструментов;
• величина допуска погрешности рабочих инструментов, а также допустимые значения общей погрешности при измерении параметров;
• допустимые значения вероятности возникновения отказов для измеряемых параметров;
• правила распределения отклонений параметров от их истинных значений.

Требования

Работоспособность, безопасность во время использования, главным образом зависит от состояния личного инструмента. В случае промышленного применения (цеха, заводы) инструмент подвергается полному изъятию, последующей проверке, согласно периоду и нормативам ГОСТа. В случае индивидуального использования, требования к набору важны не меньше. Подвергая осмотру личный инструментальный набор, необходимо учитывать 2 вида состояния его повреждения:

1. Критичные повреждения. Независимо от предмета также сферы его применения, к критичным дефектам относятся: трещины, сколы, нагар трущихся поверхностей, отслоение, зазубрины, с тёсы, наплывы, следы горения, плавления, следы ржавчины, коррозии, ослабление сварочных швов, сбитые головки клёпок или ослабление и расшатывание самих клёпок. У приспособлений с деревянными рукоятками критичным дефектом являются сколы, трещины, прорастание сучков, загнивание или образования плесени. У электромонтажного инвентаря, главным критичным дефектом является плавление, горение, трещины, сколы, неплотная посадка изоляционных рукояток, зазубрины с острыми углами. Может возникнуть прогорание, плавление удерживающих либо режущих поверхностей (плоскогубцы, кусачки). В случае гаечных, торцевых, накидных ключей, головок недопустимо стесывание граней, трещины поверхностей и рукояток. Не допустимо стесывание граней воротков, применяемых в паре с головочными ключами. Все эти дефекты приводят к поломке инструмента во время применения. Их использование не безопасно, часто приводит к травмам.
2. Мало критичные повреждения. К этим видам повреждений относятся различные вмятины, царапины, сколы краски, нечитаемая маркировка, следы коррозии или ржавчины. Все эти дефекты признаются мало критичными в случае их обнаружения на нерабочих поверхностях инвентаря.

Стоит тщательно проверять поверхности инструментов на наличие грязи либо ржавчины. Не допустимо использовать слесарный инструментальный набор, если на поверхности его ручек, рукояток обнаружены следы масла. У каждого инструмента свой гарантийный срок службы. Этот срок определяется не магазином, а заводом изготовителем. Тщательный уход за личным набором, при использовании строго по назначению, позволит избежать поломок, повреждений в процессе работы.

Нож для ручного рубанка

Рубанок по дереву ручной не может работать без ножа. Такие ножи функционируют в условиях существенных нагрузок на лезвие. Во время возвратно-поступательного перемещения инструмента нож врезается в древесину на конкретную глубину. Так как древесина не отличается пластичностью, то происходит скалывание определённого слоя и образование стружки. Стружка не имеет существенной длины и быстро раскалывается на более мелкие фракции. Наблюдается это во время «наползания» срезанной с заготовки древесины на наклонную кромку лезвия. В ходе следующего движения рубанка образуется трещина в последующем слое и так далее.

Чем меньше пролёт и глубина строгания, тем ровнее и чище получается поверхность заготовки, в тоже время уменьшается срезающая нагрузка на лезвие.

Вследствие того, что стружка при изгибе с выходом вверх обламывается, то самые высокие напряжения создаются в колодке рубанка. Именно поэтому колодка создана из самых твёрдых сортов лесоматериалов.

Нож имеет рабочую и опорную части. В конфигурации рабочей части ножа выделяют:

• фаску, образуемую на тыльной части лезвия. Фаска гарантирует уменьшение усилия врезания ножа в дерево вследствие исключения трения тыльной части о материал заготовки
• передний угол. Он чаще всего совпадает с принятым наклоном ножа в корпусе рубанка
• задний угол фаски
• рабочий угол заострения. Он равняется разности значений угла фаски и угла наклона ножа в рубанке.
• Для долговечности рубанка самым важным является передний угол: именно он обеспечивает гладкость простроганной поверхности, условия удаления стружки из зоны обработки, а также нагрузку на само лезвие.

При каждом прохождении по поверхности рубанок срезает слой материала на толщину, определяемую величиной выдвижения резца, а также углом его наклона.

Рубанок — достаточно древнее изобретение человека (известны рубанки, найденные в Помпеях и относящиеся к I веку) , хотя широко применяться он начал только в XV—XVI веках. Первые рубанки имели деревянную колодку, а лезвие фиксировалось деревянным клином. В настоящее время в промышленности применяются электрорубанки, выполняющие ту же функцию, поскольку ручные рубанки не в состоянии обеспечить необходимую производительность.

Безусловно, одним из основных параметров принято считать угол заточки рубанка, однако важно обратить внимание и на другие моменты

Во-первых, подошва инструмента оказывает серьезное влияние на финальный результат. Если подошва будет гладкой, то и дерево окажется выструганным идеально.

Строительная рулетка

Минимальная длина этого достаточно неприхотливого инструмента составляет один метр. Для измерения больших расстояний применяют десятиметровые рулетки. Внутри рулеточного корпуса расположена стальная лента шириной 1-1,5 см. Рулетка позволяет производить замеры на плоских поверхностях.

Массивные рулетки, предназначенные для измерения больших расстояний, оснащены пластиковой ручкой, облегчающей процесс закручивания ленты. Выпускаются также рулетки с подпружиненной лентой, которая сама возвращается в корпус при отключении стопора. На краю ленты закреплен уголок, обеспечивающий ее фиксацию в начальной точке измерения.

Общие сведения

Измерительным прибором называют такое устройство, которое позволяет получить значение некоторой физической величины в заданном диапазоне. Последний задается с помощью приборной шкалы. А также технические приборы позволяют переводить величины в более понятную форму, которая доступна определенному оператору.

В настоящее время список измерительных приборов довольно широк, но большинство из них предназначается для контроля за проведением технологического процесса. Таким может быть датчик температуры или охлаждения в кондиционерах, нагревательных печах и других устройствах со сложной конструкцией.

Среди наименований измерительных инструментов есть как простые, так и сложные, в том числе и по конструкции. Причем сфера их применения может быть как узкоспециализированной, так и распространенной.

Чтобы узнать больше сведений о конкретном инструменте, необходимо рассмотреть определенную классификацию контрольно-измерительных устройств и приборов.

Технические характеристики инструментов для измерения размеров

Все они должны строго соответствовать ГОСТам. Каким именно? Это зависит от типа, конструкции, назначения приспособления. Опираясь на действующие межгосударственные стандарты, производители могут выпускать линейки, щупы и другие приборы по собственным ТУ, при условии, что качество готового изделия будет высоким.

Но у потребителей традиционно больше доверия к ГОСТам, которые стали своеобразным знаком качества, поэтому заводы-изготовители стараются всячески акцентировать внимание именно на них, указывая в рекламе, выбивая на корпусах и тому подобное. В общем же случае требования к устройству и характеристикам определяют:

В общем же случае требования к устройству и характеристикам определяют:

• типы измерительных инструментов – назначение, области формы, габариты и возможные допуски с предельными отклонениями;
• материал исполнения для текущего класса, в том числе и наносимые покрытия.

Проверка на соответствие осуществляется в процессе приемки, вместе с порядком упаковки и комплектации, перевозки и хранения, использования и утилизации.

Все рассматриваемые помощники призваны определить габариты заготовки, но они могут давать и неточные результаты – чаще всего из-за неправильного их использования. Приложить линейку не так, как нужно, проще, чем может показаться. Но также погрешности возникают из-за неисправностей, повреждений, дефектов, загрязнений приспособлений.

Штриховые приборы с нониусными шкалами

Наиболее популярным представителем этого класса является штангенциркуль. Конструктивно прибор представляет собой штангу из твердого сплава, которая с одного конца заканчивается губкой. На поверхности штанги нанесена метрическая шкала с ценой деления 1 мм. По желобу штанги перемещается каретка: один ее конец заканчивается губкой. На каретке нанесена штриховая шкала. В промышленности применяется несколько видов нониусов:

• на 9 или 19 делений — с точностью 0,1 мм;
• на 39 делений — с точностью 0,05 мм.

Разновидностью штангенинструментов являются мерители со стрелочным индикатором и приборы с цифровыми электронными датчиками. В первом случае поступательное движение во вращательное преобразуется системой шестерен с ползуном. Точность такого штангенциркуля повышается до 0,02 мм. Электронные устройства обеспечивают измерения с точностью 0,01 мм. Штангельрейсмасс — подвид штангенциркуля, выполненный на стационарной подставке. Этот ручной прибор предназначен для измерения и нанесения разметки.

Микрометрический инструмент — это винтовая пара с мелкой резьбой, к которой присоединена скоба с прецизионной пяткой. Поступательное движение винту сообщается с помощью двух вращающихся механизмов: барабана и трещотки. Порядок измерения:

• измеряемая деталь устанавливается между винтом и пяткой;
• барабан поворачивают до тех пор, пока деталь не соприкоснется с двух сторон с винтом и пяткой;
• трещоткой доворачивают механизм до полной фиксации детали.

Эксплуатация металлической измерительной линейки

Совпадение нулевой отметки (начало отсчета) с торцом линейки позволяет проводить измерение отверстий, пазов, выступов, ступеней и не требующие высокой точности осевые расстояния.

Простота использования измерительной металлической линейки позволяет производить замеры методом прикладывания. Нередко исследуемый предмет фотографируют совместно с линейкой, чтобы впоследствии ориентироваться в геометрических параметрах.

Для определения межосевого расстояния отверстий с одинаковыми диаметрами ( если конструкция детали позволяет приложить измерительный инструмент к плоскости), линейкой замеряют расстояние одноименных поверхностей ( правые края отверстий, левые края отверстий), стараясь, чтобы измерение происходило через центры.

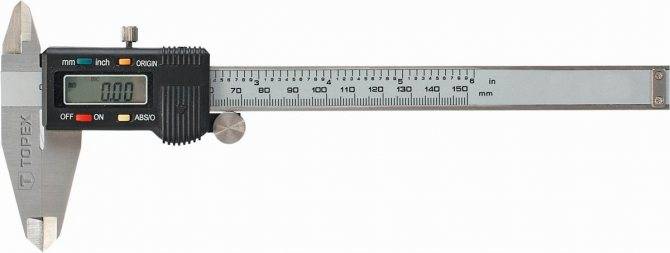

Штангенциркуль

Штангенинструмент- общее название средств измерения, имеющих в своей конструкции мерную штангу. Stange — стержень, прут (нем). Нониусный штангенциркуль, очень популярный измерительный инструмент в машиностроении и домашнем инструментарии.

Основным элементом штангенинструмента является штанга, на которую нанесена главная шкала, с шагом 1 миллиметр и скользящий по ней ползун, с расположенным на нем нониусом (еще одна шкала).

Нониусный штангенциркуль довольно универсальный инструмент, но его разновидности могут отличаться узкой специализацией:

• штангенрейсмас- измерительный инструмент, имеющий основание, которое и является началом шкалы. Измерения штангенрейсмасом производятся на мерном столе, к которому предъявляются технические требования.
• штангенглубиномер- измерительный инструмент, применяющийся для определения геометрических параметров отверстий, пазов, уступов и т.д.
• штангензубомер- измерительный инструмент применяющийся для определения толщины зубьев.

Штангенциркуль ЗУБР «ЭКСПЕРТ», ШЦЦ-I-150-0,01,цифровой, нерж. сталь, металлический корпус,150мм, шаг измерения 0,01мм Конструкции нониусных штангенциркулей отличаются типоразмерами и характеристиками, формой подвижной рамки (ползуна), пределами измерения.

По исполнению, нониусные штангенциркули подразделяются на односторонние и двусторонние, с наличием глубиномера или без него.

Нониусные штангенциркули имеют предел измерения равный 0,1 миллиметра или 0,05 миллиметров. Предел измерения нониусной шкалы равен величине одного деления шкалы основной.

В процессе измерения, при помощи нониусного штангенциркуля, целое число миллиметров определяется по нулевому штриху на шкале нониуса, а количество десятых долей миллиметра определяется по полностью совпадающим штрихам на основной шкале и шкале нониуса.
