Изготавление муфельной печи своими руками

Материалы и инструменты для изготовления

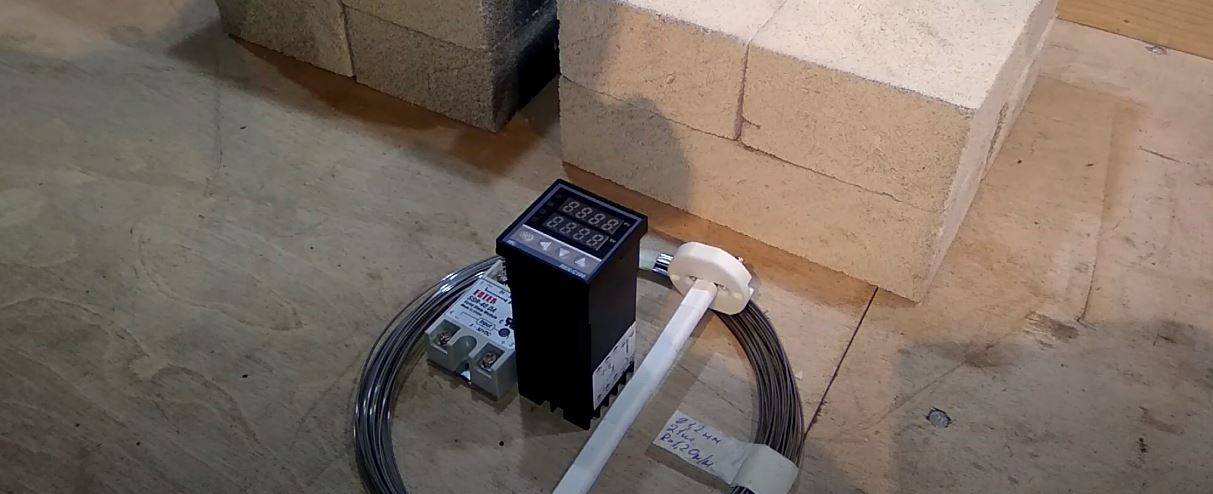

Для изготовления самодельной муфельной печи необходимо собрать ряд инструментов и материалов:

• электросварка и электроды;
• болгарка с кругами по металлу и кирпичу;
• ножницы по металлу;
• средства индивидуальной защиты – механический респиратор, очки, перчатки, закрытая одежда;
• листовая сталь для сборки корпуса (подойдет корпус от старой духовки);
• металлические уголки;
• сетка из нержавейки с ячейкой 20х20 мм;
• дверца для печи;
• шамотный кирпич (или любой огнеупорный);
• огнеупорная смесь;
• термоустойчивый силикон;
• кровельный утеплитель (перлит или базальт не менее 15-20 мм толщиной);

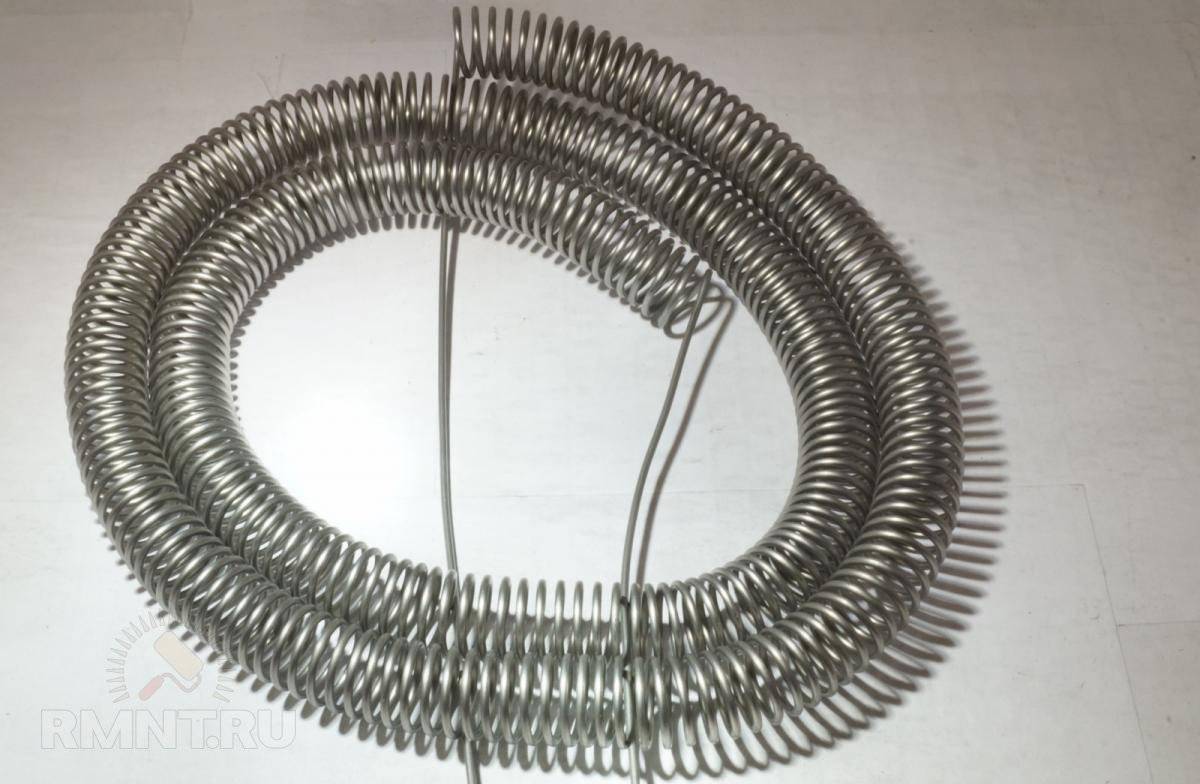

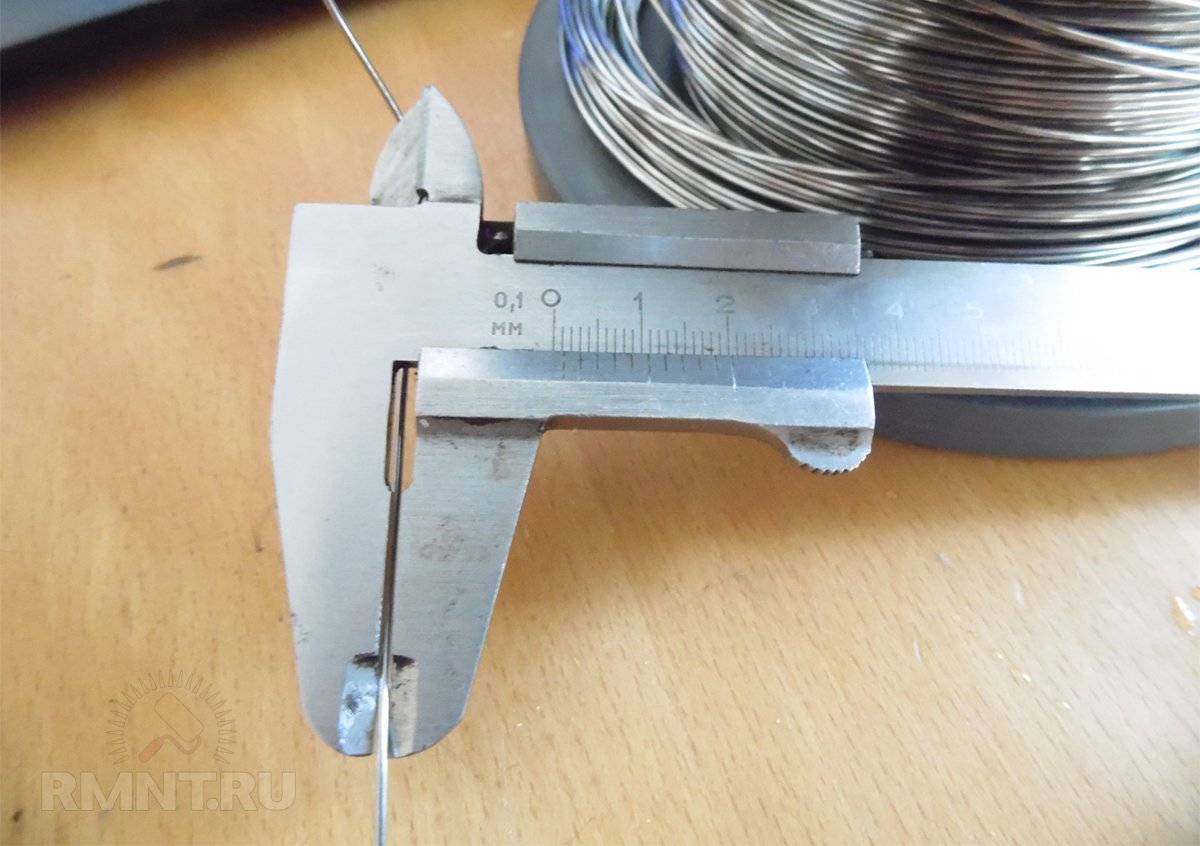

• нихромовая проволока толщиной 1 мм.

Самодельная муфельная печь Если муфельная печь будет иметь самодельный корпус, то листовая сталь должна быть толщиной не менее 2 мм, т.к. ей необходимо выдержать внушительный вес готового изделия. Если для корпуса используется старая духовка, то ее края усиливаются стальными уголками.

Изготовление муфеля

Идеальным материалом для создания самодельного муфеля будет шамотный кирпич. При этом шамотная глина не подходит, потому что она не обладает достаточной теплопроводностью. Для доведения материала до необходимого состояния глину необходимо обжечь при температуре не менее 2000°C, что в домашних условиях сделать нереально.

При использовании шамотного кирпича необходимо учитывать, что нихромовая проволока имеет свойство испаряться, поэтому в самодельных печах лучше не выполнять плавку металлов, имеющих высокую ценность. Для подгонки кирпичных блоков используется болгарка. Для укладки нагревательной проволоки необходимо проделать бороздки. Из кирпичей выкладывается сама печь необходимого размера. При укладке используется огнеупорная смесь, а кирпич на 20 секунд помещается в ведро с водой для лучшего схватывания с раствором.

Сначала выкладывается низ (он собирается сразу на утеплителе, который предварительно обработан термостойким клеем, и на листе стали, который будет низом корпуса), затем стены, потолок укладывается сводом, используя замковый кирпич. Кирпич можно выложить в виде маленького дымохода, когда получится вертикальная печь с муфелем. Затем на внешнюю поверхность собранной печи наклеивается утеплитель в несколько слоев. По размеру изделия варится стальной корпус. Если используется готовый корпус от духовки, то процедура сборки муфеля выполняется в обратном порядке – сначала на внутренние стенки клеится утеплитель, а после этого уже внутри выкладываются кирпичи со швом не более 5 мм.

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон. Можно воспользоваться уплотнителями, которые устанавливают в духовках

Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

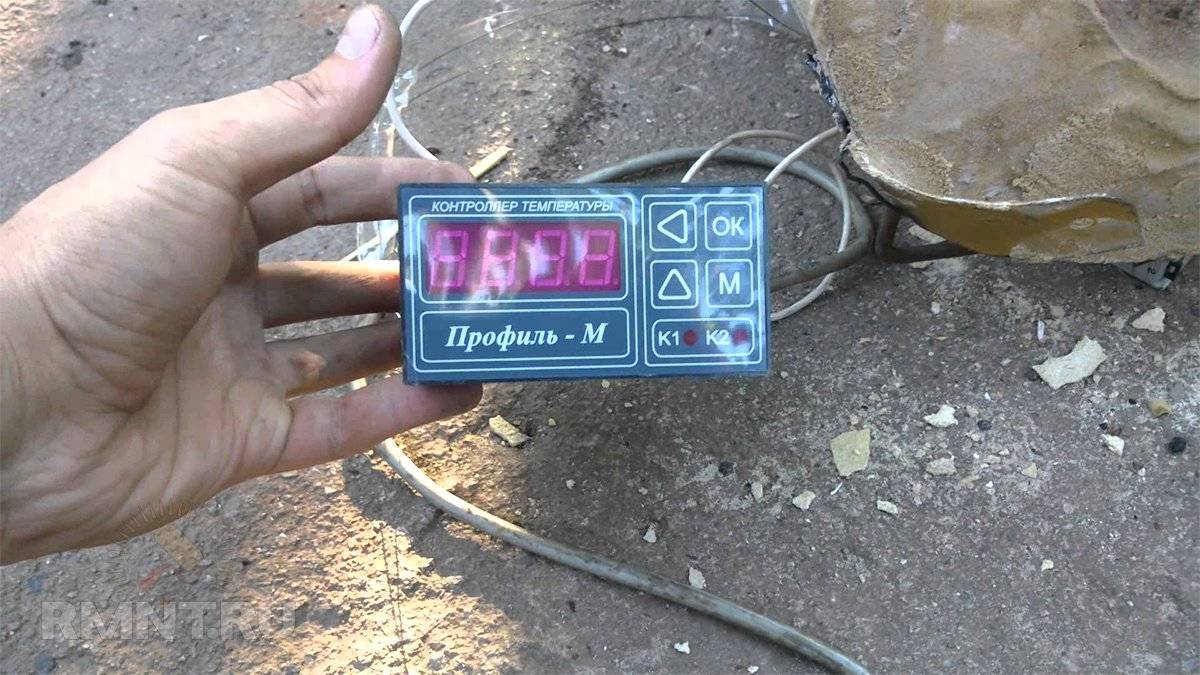

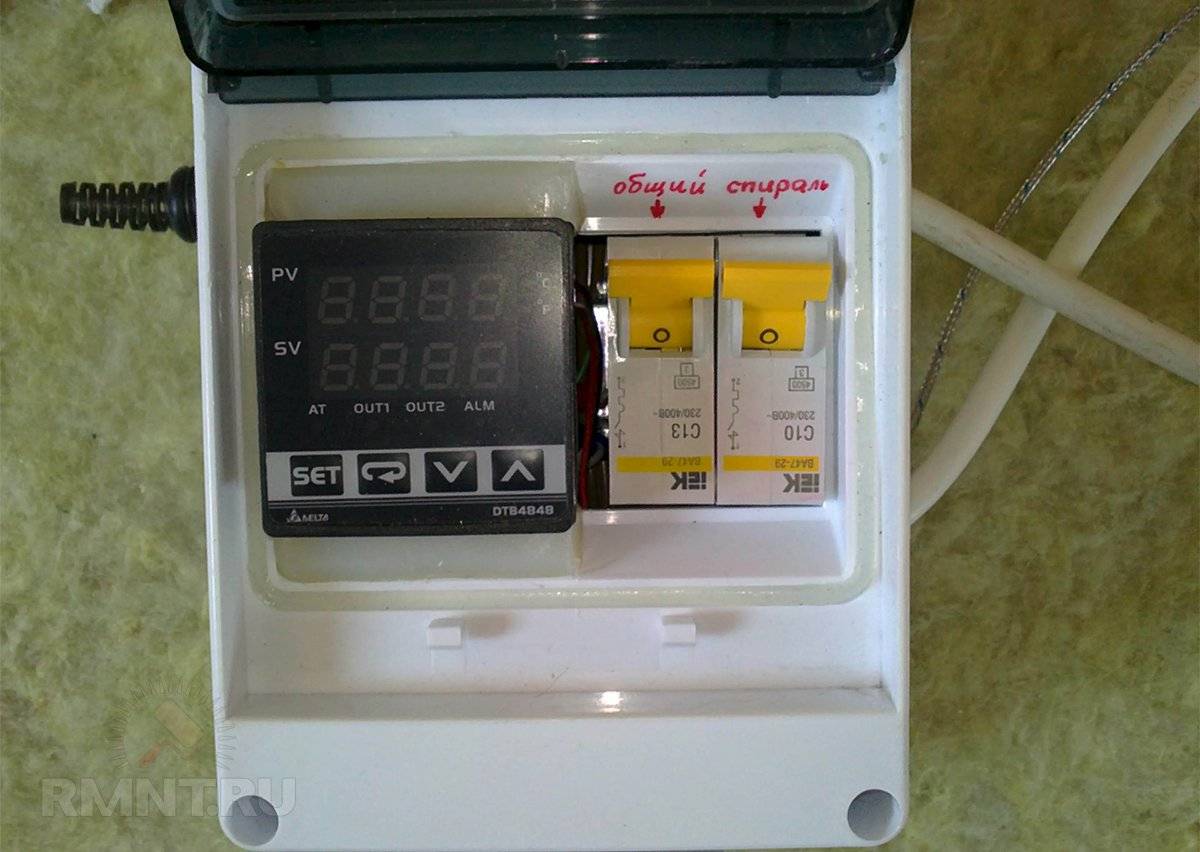

Термопара

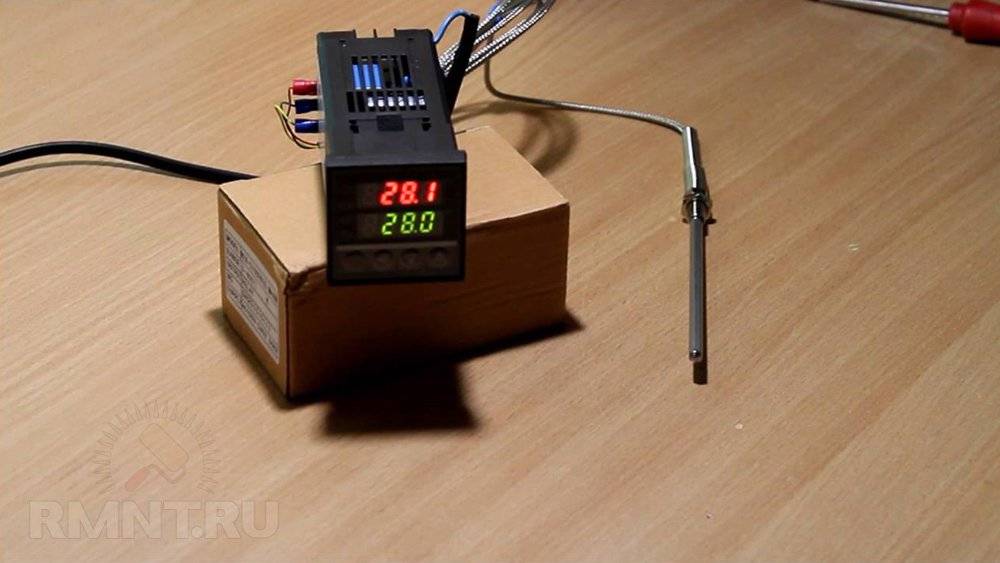

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

Муфельная печь для плавки алюминия своими руками

Что такое муфельная печь и её предназначение. Муфельная печь является незаменимым устройством для нагрева разнообразных металлов в домашних условиях.

Такая печь позволяет успешно плавить такие металлы как алюминий, медь, многие цветные металлы, а также высушивать, обжигать керамические изделия, а также кремировать.

Виды муфельных печей. Муфельные печи встречаются в разных видах, они могут быть электрические, газовые, воздушные, вакуумные, а по своей конструкции: колпаковые, горизонтальные, вертикальные и трубчатые.

Особенность муфельной печи. Уникальность муфельной печи состоит в том, что в ней содержится рабочая область под названием муфель, который позволяет защитить обрабатываемый металл.

Процесс изготовления муфельной печи

В качестве нагревательного инструмента  можно остановиться на выборе электрического нагревателя, потому что таким нагревателем очень просто управлять.

Основные элементы муфельной печи. Муфельная печь имеет такие составляющие, как нагревательная камера и специального  аккумулятор тепла.

Необходимо обеспечить регулирование тепла с целью бесперебойной работы в процессе обработки алюминия.

Если предстоит плавить несколько материалов, тогда целесообразно плавить алюминий не один раз. Поэтому аккумулятор тепла будет выполнять функцию регулятора тепла, чтобы печь в процессе работы не успела остыть.

Важно, не переусердствовать с выбором аккумулятора, чтобы печь не стала слишком инерционной. Для изготовления муфельной печи нам понадобится следующее:

Для изготовления муфельной печи нам понадобится следующее:

Для изготовления муфельной печи нам понадобится следующее:

• 7 кирпичей;
•  болгарка;
•  проволока;
• металлическое ведро;
•  ненужный металлический кусок;
• строительные защитные очки;
•  молоток и т.п.

1. Подготовьте 7 простых кирпичей, они понадобятся в качестве аккумулятора температуры.

2. Возьмите болгарку и соорудите отсек с каждого бока кирпича. В результате получиться рабочее пространство для электрического нагревателя.

Для прочности конструкции возьмите проволоку и обмотайте ею кирпичи.

3. Можно воспользоваться  широким металлическим ведром для огнеупорной камеры. Его также можно сделать собственноручно.

При проектировании высоты ведра делаем её с определённым запасом, поскольку рабочую камеру придётся установить на слой кирпичей с теплоизоляцией.

Процесс закручивания листа в трубу достаточно проблематичный, поэтому советуем применять специальные кольца из тонкой арматуры.

Далее необходимо согнуть арматуру и соединить её концы, чтобы получить кругообразную форму возьмите молоток.

4.  Берём кольца и устанавливаем их на скрученный лист. Затем соединяем их  по длине окружности.

5.  Дно корпуса печи можно сделать из листа, который уже есть в наличии. Необходимо приварить его к нижнему кольцу.

6. Чтобы установить поверхность рабочей зоны печи нужно в кирпиче сделать специальное отверстие для электрического нагревателя. Такое действие необходимо для прочности крепления конструкции.

7. Делаем нумерацию кирпичей и располагаем их согласно очерёдности, плотно прижав друг к другу. Проверьте устойчивость конструкции.

8. К кирпичам присоединяем нагревательную спираль печи.

10. Пропиливаем канавки с помощью болгарки. Не забывайте о  личной безопасности! Рекомендуется надевать строительные защитные очки.

11. Для спирали, как правило, применяютнихром либо фехраль.

Фехраль является оптимальным вариантом, но в нашем случае мы будем использовать нихром.Нагревание нихрома зависит от силы самого тока, а ток – от напряжения.

12. Аккуратно наматываем спираль  так, чтобы витки были на небольшом расстоянии друг от друга. Это необходимо для того, чтобы избежать замыкания.

13. Делаем раствор и аккуратно заливаем его, как показано на фото:

Придать муфельной печи ещё больше особенностей можно с помощью установки в ней двух нагревательных электрических нагревателя.

Их можно включать одновременно и по очерёдности.

Например, нижний нагреватель целесообразно включать, когда обрабатывается материал в домашних условиях в малых количествах, а два нагревателя позволят значительно увеличить масштаб плавки.

Однако помните о максимальной мощности!

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

• Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
• Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

1. Установить огнеупорную конструкцию на ровную площадку.
2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

• Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.
• На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.
• В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.

Пошаговая инструкция по сборке

Рассмотрим порядок сборки муфельной печи. Для удобства разделим процесс на этапы:

Инструменты и материалы

Для изготовления печи необходимо приготовить
следующие инструменты:

• болгарка с отрезным и шлифовальным кругом;
• сварочный инвертер с набором электродов;
• электродрель с набором сверл;
• набор слесарного инструмента (молоток,пассатижи, зубило, шило и т.п.).

Из материалов понадобятся:

• листовой металл 2 мм для корпуса;
• уголок стальной;
• арматура 8 мм;
• 1-2 мм нихромовая проволока;
• шамотный кирпич;
• базальтовая минвата рулонная 3-5 см;
• огнеупорный раствор (состав для печей);
• силиконовый герметик.

Перечислены только самые необходимые инструменты и материалы. В процессе сборки печи могут пригодиться и другие инструменты или материалы.

Изготовление огнеупорной камеры

Поскольку печь самодельная, правильнее начинать сборку с изготовления камеры из огнеупорного (шамотного) кирпича. Так проще, можно обойтись без лишней подгонки и подрезки.

Порядок действий:

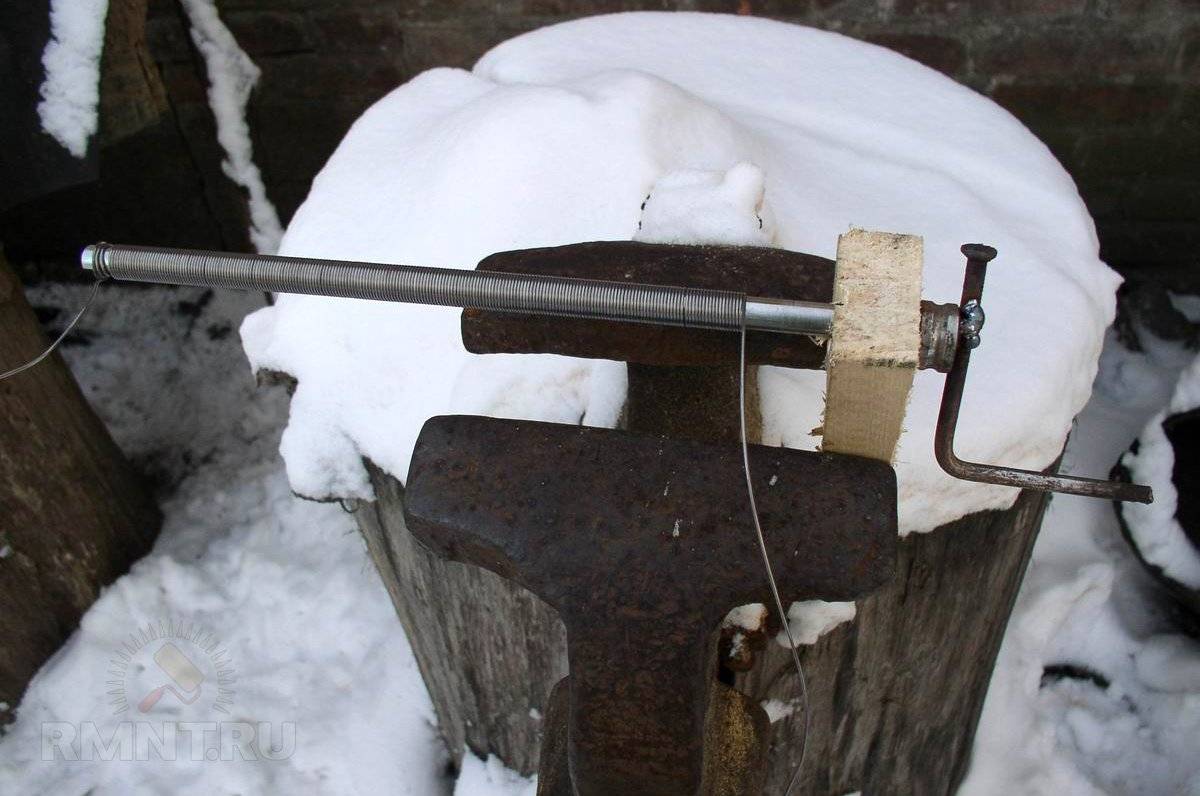

1. Наматывается спираль из нихромовой проволоки. Для намотки используют гладкий круглый сердечник диаметром не более 6 мм. Витки должны находиться на равном расстоянии друг от друга и не соприкасаться.

2. Производится сборка камеры из шамотного кирпича. Сначала ее собирают насухо, укладывая части и отмечая на них линии для канавок под спирали. Затем детали камеры нумеруют, чтобы не перепутать, разбирают и проходят канавки глубиной не более 7мм.

3. Для камеры из металла сваривают днище-подставку с ножками. Это лист металла с небольшим запасом площади (около 2-3 см со всех сторон). Его обвязывают уголком так, чтобы можно было впоследствии присоединить боковые и заднюю стенки.
4. Собирают камеру с использованием раствора для печей. Спираль укладывают в канавки и закрепляют металлическими скобками (из того же нихрома) или глиняной замазкой. Концы выводят к колодке с контактами, расположенной снаружи огнеупора.

После этого можно переходить ко второму этапу сборки.

Изготовление корпуса и дверцы

Корпус печи сваривают из листовой стали. Многие источники рекомендуют использовать старые корпуса от духовок или другие металлические коробки. Это вполне допустимый вариант, но его недостаток заключается в размерах — мастер оказывается привязан к величине имеющегося корпуса, что вынудит его изменять все расчетные параметры. Сборка корпуса по готовой нагревательной камере удобнее и не требует изменения характеристик печи.

Порядок действий:

1. Измеряют боковые стороны, верхнюю часть и заднюю сторону печи. Вырезают листы металла с помощью болгарки и отрезного круга.
2. Прихватывают боковые листы к уголкам подставки, затем так же крепят заднюю часть. Все детали поправляют, добиваясь прямоугольного стыкования по всем осям. Закрепляют листы прочнее и обвязывают поверх уголком.

3. Спереди устанавливают лист с отверстием под дверцу. Его высверливают электродрелью (или сверлильным станком, если есть) по периметру, затем аккуратно подрезают болгаркой и вынимают внутреннюю часть. Зачищают периметр отверстия, удаляя следы подготовки. Затем крепят и обвязывают свободные кромки уголком.

   Какой муфельной печью пользуетесь Вы?

   ПокупнойСамодельной

4. Сбоку приваривают две скобки для шарнира дверцы. Ее делают из двойного слоя металла, а с внутренней части крепят слой огнеупора, чтобы дверца не слишком накаливалась во время работы.
5. Устанавливают запорное устройство. Проще всего использовать эксцентриковый прижим с длинной ручкой, чтобы при открывании-закрывании дверцы не обжигать руки. По периметру наносят слой силикона, уплотняющий дверцу и исключающий теплопотери. Его придется часто менять, так как долго выдерживать высокие температуры силикон не сможет.

После этого можно приступать к запуску печи. Предварительно печь выдерживают не менее 5 суток, чтобы окончательно высох раствор. Дверцу держать открытой, обеспечить обильный приток воздуха. Интенсивную сушку с нагревом производить не рекомендуется, так как глина растрескается и начнет осыпаться.

Материалы для изготовления муфеля и крышки печи

Для изготовления печей мы используем самые современные материалы. Для рабочего слоя футеровки (муфель и крышка печи) мы используем легковесный огнеупорный кирпич, который привозим из Германии. Данный кирпич обладает отличными термо-характеристиками, а именно имеет низкую теплопроводность, высокую термо- и жаростойкость. Классификационная температура применения данного кирпича 1430°С. При всем этом кирпич достаточно легкий за счет малой плотности и хорошо обрабатывается механически. Это позволяет фрезеровать пазы в кирпичах под установку нагревательных элементов. Фрезерование обеспечивает наивысшую точность пазов под спираль.

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Крышка печи

Крышка печи изготавливается из двух слоев огнеупорного кирпича. При этом, второй слой перекрывает швы первого слоя, что позволяет увеличить прочность крышки. На большинстве печей западного и Российского производства идет только один слой кирпичей.

Так же в кирпичах выполнены фаски, что предотвращает сколы кирпичей при расширении (нагреве) материала.

Во внешних слоях муфеля и крышки печи мы применяем дополнительные изоляционные огнеупорные слои, которые имеют еще меньшую теплопроводность при значительно меньшем весе.

В качестве таких материалов могут выступать огнеупорные маты из керамического волокна, муллитокремнеземистый картон (МКРКГ) и т.д.

Таким образом, чем меньше теплопроводность материалов, тем лучше тепловые показатели печи.

Материал	Максимальная температура применения,°C	Теплопроводность, Вт/м*К	Плотность материала, кг/м3
Легковесный кирпич	1430	0,28 при 600°C	770
Керамическое волокно	1260	0,27 при 1000°C	128
Картон МКРКГ-400	1150	0,11 при 600°C	400

Комплексное применение данных материалов существенно экономит энергоресурсы, а так же экономит время на разогрев и охлаждение печей. К сожалению многие современные, как западные, так и Российские производители изготавливают печи для обжига из керамики только с применением огнеупорных кирпичей, делая печи менее эффективными.

Виды и назначение

По своему строению и функциональному назначению печи туннельного типа очень сильно различаются. Существуют громоздкие кирпичные конструкции для обжига кирпича, вращающиеся клинкерные цементные печи, выполненные в виде огромной металлической трубы.

Также есть компактные стальные печи для кондитерских и хлебобулочных изделий, мощные энергоемкие установки для термической обработки стали, а также небольшие агрегаты для керамических изделий и глиняной посуды.

Обжиг кирпича и цемента

Свое наибольшее применение нагревательные установки туннельного типа получили в производстве строительных материалов – кирпича и цемента. Клинкерная вращающаяся печь для производства цемента представляет собой огромные трубы, длиной до 230 метров, открытые с торцов и вращающиеся со скоростью 1 – 1.5 оборота в минуту. Печь устанавливается под небольшим наклоном к горизонту в 3 – 4 градуса. В таком устройстве выделяют 6 зон, таких как:

• Сектор подсушки сырья (испаритель влаги).
• Сектор нагрева.
• Участок декарбонизации.
• Участок спекания.
• Зона экзотермии.
• Зона охлаждения сырья.

Процесс спекания цемента протекает после загрузки в приподнятую часть сырья, а с нижней части подается топливо в виде смеси воздуха и горючего. Готовый продукт ссыпается в специальное холодильное устройство.

Туннельные печи для обжига кирпича представляют собой галерею с вагонеткой, ручной тележкой или конвейерной лентой. Стены и свод такого агрегата выложены из огнеупорного шамотного кирпича. Снизу или сверху поступает нагретый воздух, а в противоход ему происходит газо- и дымоудаление.

Количество подаваемого тепла и отводимого остывшего воздуха регулируется  с помощью системы специальных шиберов или заслонок. Сырой кирпич сначала подогревается, потом происходит его обжиг, а затем охлаждение. Температура при обжиге кирпичных изделий внутри основной камеры установки может достигать 900 градусов Цельсия. После этого тележка с кирпичами отправляется в сушильную камеру, которая работает на выходящих их печи нагретых газах. Она конструктивно совмещена с печью.

Обжиг керамических изделий

Для изготовления изделий из керамики применяются устройства, похожие на кирпичные туннельные печи. Размер таких конструкций меньше, что обусловлено небольшими объемами выпуска керамической и глиняной продукции. Сам принцип функционирования таких печей многим повторяет процесс обжига и сушки кирпича.

В металлургической промышленности

В термической обработке сталей и сплавов туннельные печи применяют для отжига и нагревания металлических деталей перед другими процессами нанесения покрытий. Также в подобных агрегатах происходит закалка изоляторов для нужд электротехнического производства.

Производство хлебобулочных изделий

В хлебобулочном производстве применяют металлические туннельные печки, выполненные в форме вытянутого короба и снабженные конвейерной подачей выпекаемого продукта. Внутри такого агрегата находятся горелка, пароувлажнитель, конвейерная лента, система вытяжки, а также механизмы регулировки подачи тепла в разные отсеки печи.

Размеры их составляют от 10 до 25 метров, используются они на хлебозаводах, в домашних мини-пекарнях применять такие установки экономически невыгодно. Работают они на природном газу или электрической энергии, как наиболее безопасных для пищевой промышленности видах топлива. Гораздо реже применяются мазутные установки.

Выпечка кондитерских изделий

Кондитерские туннельные установки практически полностью аналогичны хлебобулочным печкам, с той разницей, что они обладают меньшими габаритами и более точными температурными режимами выпечки. В кондитерских изделиях используются различные кремы, что требует точной настройки температуры внутри печи, а также меньшего времени их обработки.

Классификация печных агрегатов

Чаще всего самодельные печки делают с варочными поверхностями.

Согласно особенностям устройства их делают:

• камерными;
• канальными;
• колпаковыми.

В камерных печках топочные газы поступают в специальную камеру и там за счет естественной циркуляции полностью сгорают. Их конструкция создает подобие горения обычного костра в замкнутом пространстве. В бытовых моделях топочный отсек соединяют с дожигательным в единый модуль, называемый горнилом. Его сводчатая форма обеспечивает полный дожиг топлива. Примером подобной конструкции можно назвать классическую русскую печь.

В канальном агрегате топочные газы сначала догорают, потом постепенно остывают и перемещаются по каналам, находящимся между перегородками. При передвижении они отдают тепло печному корпусу. Внутри догорание отсутствует до тех пор, пока температура в топочном отделении не достигнет 400 градусов. КПД этих приборов не превышает 60%.

В колпаковой печи продукты горения движутся к своду особого колпака и там задерживаются, полностью догорая. Затем газы опускаются к низу и отдают тепло корпусу. Для растопки такого агрегата достаточно прогреть только небольшую зону колпака. Его КПД может составить 75%.

Автоматика с температурно-временными задачами

Существует три типа автоматики для закалочных печей. Стоимость организации управления печью повышается вместе с комфортом использования. Простейший вариант — простейший термостат с термопарой в качестве датчика температуры. Это устройство просто будет поддерживать заданную температуру с гистерезисом около 30–50 °С. Время выдержки контролируется вручную, как и момент достижения температурной точки.

Более продвинутая автоматика разрабатывается специально для электрических печей. Термоконтроллеры типа Autonics TCN4 обладают функцией пропорционального регулирования мощности, обеспечивая регулируемый гистерезис вплоть до 1 °С. Также прибор оснащён дополнительными функциями, такими как сигнализация о достижении заданной температуры. При желании канал сигнализации можно использовать для активации реле выдержки времени, установленного последовательно с термостатом.

Наиболее продвинуты в этом плане устройства автоматики для печей типа «Профиль-М». Они отличаются не только встроенными силовыми реле, но также возможностью более гибкой настройки. В таких контроллерах предустановлен таймер, а также есть возможность настраивать термообработку со сложным температурным профилем, последовательно задавая длительность промежутков времени, в которые должна поддерживаться определенная температура.

рмнт.ру

Нагревательные элементы

Первым этапом изготовления самой закалочной печи будет расчёт и поиск нагревательных элементов с последующей их сборкой в единый тепловыделяющий контур. Сделать это можно двумя путями: подбором готовых нагревательных спиралей или их самостоятельным изготовлением.

Выбрать спирали не очень сложно, нужно только гарантировать, что они изготовлены из соответствующего материала и имеют достаточное сечение. Для закалочных печей не рекомендуется использовать проволочные нагревательные элементы с толщиной проволоки менее 0,4 мм. Оптимальный вариант материала спирали — фехраль Х27Ю5Т или Х23Ю5-Н-ВИ. Важнейшее правило при работе с такими сплавами — не нагревать их до окончательного формирования и сборки тепловыделяющего контура.

Расчёт нагревательных элементов нужно проводить индивидуально с учётом размеров топки и соответствующей мощности нагрева. В качестве примера можно взять печь с размерами нагревательной камеры 150х100х300 мм. Чтобы нагреть такое пространство до температуры 1 100 °С, потребуется общая мощность нагревательных элементов около 4 кВт, однако наиболее экономичным нагрев будет при совокупной мощности спиралей в 5,5–6 кВт. При подключении к сети 220 В ток составит 28 А, а общее сопротивление нагревателя — 7,86 Ом.

Используя эти данные, мы легко найдём необходимую длину проволоки с известной электропроводностью. Среднее удельное сопротивление фехраля составляет 1,25 Ом·мм2/м. Если использовать проволоку диаметром 0,9 мм, её сечение составит 0,64 мм2, а значит, сопротивление одного метра будет равным 0,8 Ом. Таким образом, требуется создать нагревательный элемент с общей длиной проволоки 9,83 м. Чтобы скрутить спираль, нужно воспользоваться прутком-оправкой, предварительно рассчитав длину одного витка. Если спираль имеет наружный диаметр 8 мм, длина витка получится чуть более 25 мм, то есть всего нагревательный элемент будет состоять из 393 витков.

В поперечном срезе периметр камеры составляет 500 мм, при нормальной плотности укладки в топке глубиной 300 мм спираль размещается в 5 рядов с отступом от переднего края в 40 мм. Таким образом, общая длина спирали составляет 2,5 метра, навивку нужно равномерно растянуть до этой длины. Если грубо подсчитать, то после растягивания расстояние между витками спирали получится чуть более 5 мм, что обеспечит достаточную плотность нагрева. Если бы шаг оказался выше 8 мм, диаметр проволоки пришлось бы уменьшить, при шаге витков менее 3 мм — увеличить.

Как сделать форму для отливки

Для создания формы используются такие материалы:

• Гипс.
• Песок.
• Глина.
• Каменноугольный пепел.
• Жидкое стекло.

Сплав заливается в форму разными способами:

1. Открытый.
2. Закрытый.

Открытый метод отличается простотой. Расплавленный металл переливается в обычную емкость, консервную банку, чашку и т. д. Когда вещество застывает, болванку извлекают из емкости. Если форма металлического предмета неважна, можно оставить алюминий на прочной поверхности.

Гипс можно использовать для одноразового литья. Из парафина или пенопласта изготавливаются макеты. Применение таких материалов требует выполнения работ на открытом пространстве с хорошим доступом воздуха. Пенопласт не удаляется из твердого гипса, заливается раскаленным алюминием. Продукты горения этого вещества вредны для здоровья.

Перед тем, как расплавить алюминий, готовят болванку для отливки. Существует несколько способов заливки жидкого расплава. Чаще используют открытый и закрытый метод. О каждом стоит рассказать подробнее.

Открытая форма

Когда плавят алюминий по открытой методике, после плавления расплав выливают в подготовленную емкость, например, жестяную банку. Алюминиевую отливку вынимают из банки в горячем виде, когда горячий расплав немного схватится сверху. Достаточно несильно постучать по емкости. Если не нужен слиток заданной геометрии, расплавленный металл выливают на любую ровную огнеупорную поверхность, он хорошо держится, не растекается, внешне напоминает ртуть.

Закрытая форма

Сложные по геометрии отливки получают в специально приготовленных формах. Она должна соответствовать параметрам детали, обычно делается разъемной. Для изготовления формы используют деталь-макет, по которому делают отливку. В качестве формующего материала используют кремнезем, он хорошо трамбуется, его несложно найти. Кремнезем заменяют:

• смесью речного песка и жидкого стекла;
• смесь песка, цемента, вместо воды добавляют тормозную жидкость;
• гипс, он удобен для сложных макетов.

Электрическая печь для плавки алюминия своими руками

Приветствую любителей помастерить, сегодня мы рассмотрим, как изготовить простую и надежную электрическую печь для плавки алюминия. Помимо этого такую печь можно использовать для отжига стали, а также для закалки. Нагревательный элемент в печи стоит на 1800 Ватт, печь оснащена термометром, а температура регулируется цифровым устройством. Собрано все просто и из доступных материалов. Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:

— жаростойкий кирпич (J23); — жаростойкий цемент; — железные уголки; — болт и гайки; — контроллер REX-C100FK02-V*AN AC 230V ; — датчик температуры 0-800C ; — твердотельное реле Fotek SSR-25DA ; — электрическая конфорка 1800 Вт; — дверная петля; — колесики; — листовое железо.Список инструментов: — ленточный отрезной станок; — ленточная шлифовальная машина; — сварочный аппарат; — болгарка; — ножовка. Процесс изготовления печи:

Шаг первый. Нагревательный элемент

Первым делом найдем подходящий нагревательный элемент. Для таких целей автор использовал старую электрическую конфорку на 1800 Ватт. Мощности устройства вполне хватает, чтобы получать температуру порядка 800 градусов Цельсия, на такую температуру печь выходит чуть более чем через час.

Шаг второй. Основное тело печи

Для тела печи понадобится 10 кирпичей, их автор обрезает под углом 17 градусов, чтобы сложить нужную геометрическую фигуру (десятиугольник).

Шаг третий. Основание и нагреватель

Далее в нижнюю часть печи устанавливается нагреватель, для начала нам нужно сделать под него посадочное место. Убираем лишнее количество материала напильником, чтобы конфорка зашла в печь.

Также изготавливаем и донышко для печи, склеиваем для таких целей три огнеупорных кирпича. Когда раствор засохнет, вырезаем на основании выступ, который будет заходить внутрь печи. Автор работает ножовкой и стамеской. Вот и все, теперь устанавливаем конфорку и приклеиваем основание к печи на раствор.

Шаг четвертый. РамаШаг пятый. Крышка

Шаг шестой. Колесики

Хоть печь у нас будет и не слишком тяжелой, для ее удобной транспортировки к ней можно прикрепить колесики. Используем небольшие колеса для тележек, которые могут вращаться вокруг своей оси. В раме сверлим отверстия и нарезаем резьбу, теперь колесики можно прикрутить винтами. Если колесо поломается, его можно будет легко заменить.

Шаг седьмой. Электрика На дно печи устанавливаем электрическую конфорку, сверлим отверстия и выводим контакты наружу. Снаружи печи нужно изготовить и установить корпус, в котором будет устанавливаться электроника, сюда относится регулятор температуры, а также силовое реле. Не забываем также внутри печи установить датчик температуры. Корпус для электроники автор сварил из листового железа и куска профильной трубы. Учтите, что корпус печи может нагреваться, так что лучше расположить электронику на некотором расстоянии от печи. Проводку используем надежную, она должна иметь жаростойкую изоляцию.

Шаг восьмой. Испытания

Запускаем печь, ждем ее разогрева, на необходимую температуру печь выходит уже через час, корпус печи при этом нагревается, но не сильно. Теперь снимаем пробку и через горловину загружаем алюминий для расплавки. Это могут быть банки из под напитков, стружка и другой источник алюминия. В процессе желательно помешивать алюминий.

Когда алюминий расплавится, его можно выливать в нужную форму, не забывайте о технике безопасности, жидкий алюминий разогрет до 800 градусов! Автор заливает металл в формы, в итоге получаются заготовки, используемые для работы на токарном станке. Аналогично можно отливать разные изделия, детали для самоделок и так далее.
