Индукционная плавильная печь

Необходимые знания

Электромагнитное поле действует на все живое. В качестве примера можно привести мясо в микроволновке. Поэтому стоит позаботиться о безопасности

И, неважно, вы собираете печь и тестируете ее или работаете на ней. Есть такой показатель, как плотность потока энергии

Так вот он зависит от именно от электромагнитного поля. И чем выше частота излучения, тем хуже человеческому организму.

Во многих странах приняты меры безопасности, в которых учитывается плотность потока энергии. Есть разработанные допустимые пределы. Это 1-30 мВт на 1 м² тела человека. Эти показатели действуют, если облучение происходит не больше одного часа в сутки. Кстати, установленный оцинкованный экран снижает плотность потолка в 50 раз.

  • Помпейская печь – схема, принцип работы и конструкция
  • Как правильно изготовить раствор для кладки печей
  • Как работает печь на отработке, ее конструкция и модификации
  • Устройство камина – основные элементы отопительного прибора
  • Газовая печь для дома – критерии выбора
  • Принцип работы и конструктивные особенности дровяных печей длительного горения

Не забудьте оценить статью:

(1 оценок, среднее: 5,00 из 5)

Преимущества перед другими видами плавильных печей

Индукционные печи – не единственное изобретение, используемое для плавления металлов.

Есть ещё знаменитые мартены, домны и другие виды. Однако рассматриваемая нами печь имеет перед всеми остальными ряд неоспоримых преимуществ.

Печи, работающие на принципе индукции, могут быть довольно компактными, и их размещение не доставит никаких трудностей.

Высокая скорость плавки. Если другие печи для плавки металла требуют несколько часов только на разогрев, индукционная справляется с этим в несколько раз быстрее.

Коэффициент полезного действия лишь немного не достигает отметки в 100 %.

По чистоте расплава индукционная печь уверенно занимает первое место. В других устройствах приготовленная к расплаву заготовка непосредственно соприкасается с нагревательным элементом, что зачастую приводит к загрязнению. Токи Фуко нагревают заготовку изнутри, воздействуя на молекулярную структуру металла, и побочных элементов в неё не попадает.

Последнее преимущество просто необходимо в ювелирном деле, где частота материала повышает его ценность и уникальность.

Индукционные печи используют при плавке металлов принципиально иной метод нагрева. Благодаря этому, усовершенствовалась и технология плавки, расширились возможности переплавления металлов из лома.

Работа индукционных печей построена на принципе выделения тепла металлом при прохождении через него электрического тока. Таким образом, нагрев происходит не за счет тепловых волн, достигающих металла, а за счет превращения металлической массы в самостоятельный источник выделения тепла.

Для создания электромагнитного поля в печи используется индуктор. В связи с этим применяемый принцип плавки обозначается как индукционный нагрев. Индуктор входит в конструкцию плавильного агрегата.

Обязательное условие эффективной работы печи – продуманная система охлаждения. К печи необходимо одновременно подвести и электроснабжение для нагрева металлов, и воду для охлаждения самого индуктора.

При использовании индукционных печей значительно повышается удобство и качество плавки металлов. Под воздействием электромагнитного потока в расплавленной массе металла усиливается циркуляция.

Это способствует повышению однородности полученного в результате плавки металла.

Кроме того, плавильные печи, использующие принцип индукционного нагрева, дают на выходе металл с более высокими показателями и по чистоте, и по однородности.

Повышение качества металла дополняется снижением себестоимости всего процесса плавки. Достигается это за счет экономии электроэнергии, затрачиваемой на весь процесс переплавки металлов.

Высокий коэффициент полезного действия работы печей подобного типа — еще одно дополнительное условие, приводящее к снижению производственных затрат.

В настоящий момент в промышленности чаще используются индукционные печи высокой частоты.

Однако, среднечастотные печи также имеют свои преимущества. Они позволяют снизить расходы электроэнергии почти в два раза.

Индукционные печи среднего нагрева отличаются сжатым временным циклом плавки (от 40 до 45 минут). Это достигается за счет того, что значительно повышен предел допустимой мощности в таких печах.

При использовании печей этого типа расширяются и возможности усовершенствовать технологию плавки металлов. Например, для производства чугуна можно использовать отходы других производств (кузнечного, токарно-фрезерного, прокатного).

Полученный состав чугуна близок к идеальному. Это достигается за счет того, что печи средней частоты дают возможность активнее управлять химическим составом расплавляемого металла.

В целом преимущества использования индукционной переплавки металла повышаются за счет использования разных типов агрегатов.

Индукционные печи средней частоты создают дополнительные преимущества для использования этого метода плавки.

В настоящее время на российских предприятиях используется порядка 23 % индукционных печей. Еще 76 % приходится на газовые вагранки.

Широкомасштабное внедрение на производствах оборудования для индукционной плавки позволит значительно повысить эффективность всего процесса и его производительность, отразится на качестве получаемого металла.

Делаем своими руками

Как вы думаете, индукционная печь своими руками — это реально? Более чем.

Начать нужно с того, чтобы понять схему устройства. Мы приведем пример самой элементарной индукционной печи. Поняв принцип и разобравшись, какая схема здесь используется, можно попробовать создать нечто более сложное, подходящее для бытовых нужд.

В описываемом руководстве по изготовлению индукционной печи мы возьмем не очень мощный генератор с низковольтными транзисторами. Его хватит для нагрева железа. Полученный прибор нагрева полностью основан на работе токов Фуко.

Для работы вам потребуется:

  • Проволока для индуктора;
  • Светодиод;
  • Ферритовые кольца с разным диаметром;
  • Схема К174ХА11. Данная микросхема есть везде.

Теперь приступаем к сборке.

Для начала соберем задающий генератор для нашего нагревателя индукционного типа. Вам нужна схема (К174ХА11), которая предварительно настраивается на пределы частоты 40-80 кГц

Задайте скважность на 50%. Для создаваемого оборудования это оптимальные показатели

Трансформатор ТР1 наматывается на маленьком ферритовом кольце диаметром около 2 сантиметров. Для обмотки используются провода диаметром 4 миллиметра

Намотка должна получиться из 30 витков. Трансформатор ТР2 наматывается на ферритовое кольцо большего диаметра — 5 сантиметров. На первичной обмотке обязательно 22 витка из проводов диаметров 1 миллиметр. Для вторичной обмотки требуется 2-3 витка из аналогичной проволоки, только сложенной в четыре раза. Индуктор делают из проволоки толщиной 3 миллиметра. Диаметр получаемого индуктора составляет 11 миллиметров. Количество витков при этом ровно 6. Для настройки резонанса используют обычный светодиод, подключенный через резистор 1к. Если после включения генератор не начал работать, выводы обмоток на транзисторных базах попробуйте поменять местами. Обязательно подавайте напряжение постепенно при первом пуске с шагом 10 В. Одновременно с повышением напряжения следите за состоянием транзисторов, чтобы схема выдержала нагрузку. Если вы собрали конструкцию правильно, транзисторы только слегка нагреются, они не должны быть горячими.

Специалисты отмечают, что при выборе между индукционной печкой и электрическим аналогом, предпочтение следует отдать первому варианту. Но это уже дело лично каждого. Так что решайте.

Для организации плавки металла вполне может использоваться индукционная печь. Ее принцип работы был заложен в далеком 19 веке путем открытий в физике. Суть его в том, что вырабатывается тепло от электричества, которое создает переменное магнитное поле. Таким образом, из электромагнитной энергии образуется электрическая, а из нее – тепловая.

Если классифицировать индукционные печи по масштабам использования, то можно выделить два типа: промышленные и бытовые. Однако есть и такое условное разделение:

1. Канальные. По конструкции они похожи на трансформаторы. Индуктор в такой конструкции находится вокруг металла. Индукционная печь такого типа при первом запуске заливается расплавленным металлом, может использоваться металлический шаблон. После завершения процесса сырье сливается частично, чтобы оставить часть на следующую плавку.

Разновидность индукционных печей — канальные

2. Тигельные. Распространенный вариант в металлургическом производстве, используемый для обработки и плавки металлов всех видов (сталь, алюминий, магний, медь, драгоценные, цветные металлы и пр.). Индукционная тигельная печь используется и в других отраслях, к примеру, в ювелирном деле. В таких устройствах нет сердечника

Важное преимущество тигельных устройств – простота исполнения. Тигель погружается в индуктор для последующего нагрева металла. Такая емкость может быть изготовлена из графита, керамики, стали и прочих материалов

Такая емкость может быть изготовлена из графита, керамики, стали и прочих материалов.

Разновидность индукционных печей — канальные

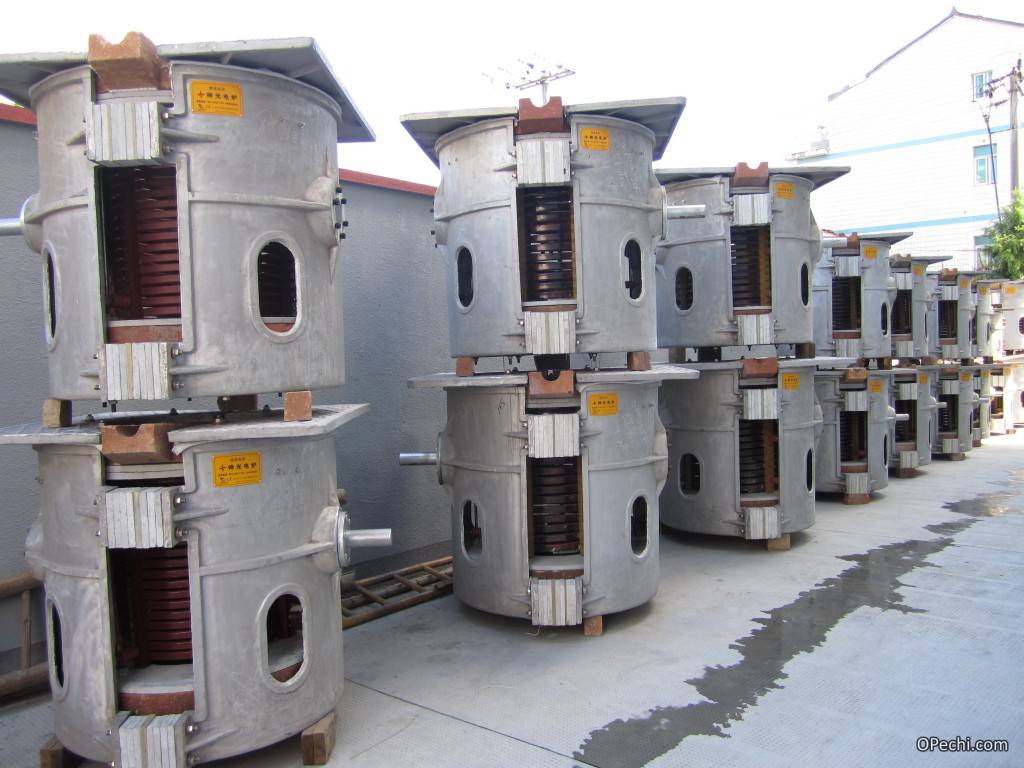

Современные модели тигельных индукционных печей

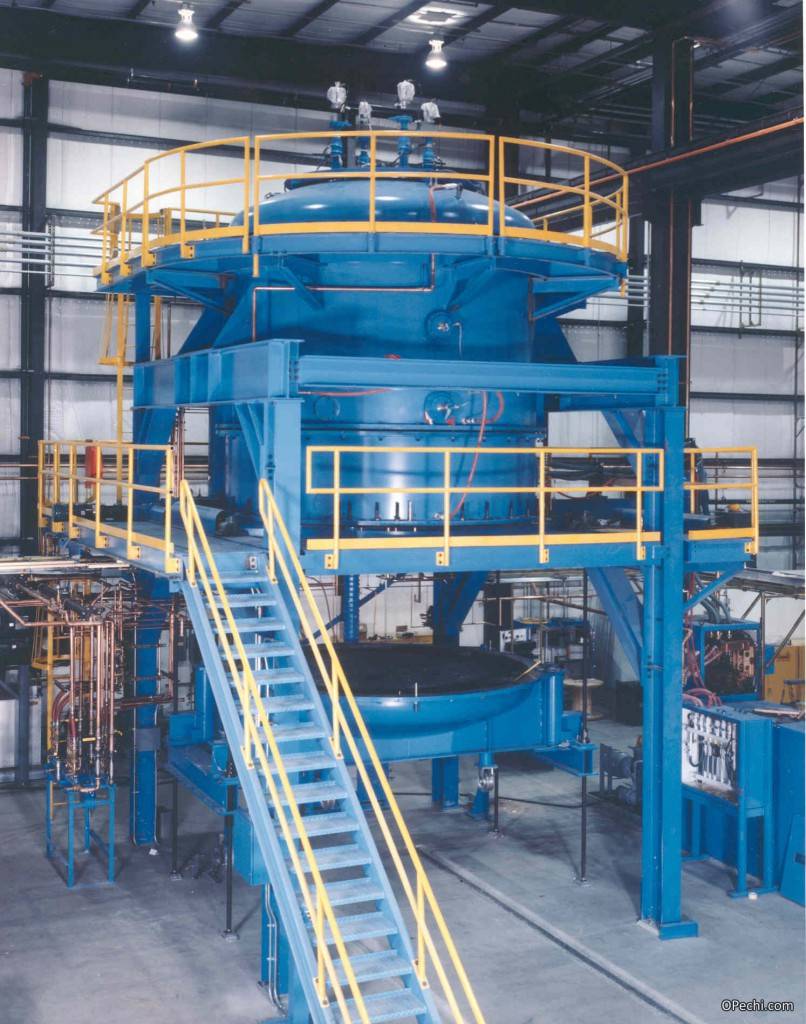

3. Вакуумные. Эффективное средство для удаления из расплава различных примесей.

Это разделение, конечно, относится к промышленным индукционным печам. Что касается бытовых устройств, они делятся на такие типы:

  1. Для приготовления пищи. Важная характеристика таких плит – экономный расход электроэнергии. К тому же они характеризуются повышенным уровнем безопасности.
  2. Для отопления. Небольшие отопительные устройства используются в схемах систем автономного отопления.

По организации процесса могут быть разного действия:

  • непрерывного;
  • полунепрерывного;
  • периодического.

Принцип работы оборудования

Важно знать особенности действия данного вида печи, чтобы хорошо разбираться в ее работе и параметрах. Работает оборудование за счет того, что с помощью специальных вихревых токов обеспечивается разогрев материала

Получаются такие токи за счет специального индуктора, являющегося катушкой индуктивности

В ней имеется насколько витков провода, обладающего довольно существенной толщиной

Получаются такие токи за счет специального индуктора, являющегося катушкой индуктивности. В ней имеется насколько витков провода, обладающего довольно существенной толщиной.

Индуктор может нагреваться за счет сварочного инвертора или другого оборудования. Принцип работы индукционной печи предполагает, что питание индуктора поступает от сети переменного тока, а также для этого может применяться генератор высокой частоты. Ток, протекая по индуктору, формирует переменное поле, пронизывающее пространство. Если в нем имеются какие-либо материалы, то именно на них наводятся токи, обеспечивая их эффективное нагревание.

Если используется печь для создания системы отопления в доме, то обычно в качестве материала выступает вода, которая нагревается. Если же оборудование предназначено для промышленных целей, то в качестве материала может использоваться металл, который под действием тока начинает плавиться. Таким образом, принцип работы индукционной плиты считается простым и понятным, поэтому создать ее своими силами достаточно просто.

Устройство индукционных печей может быть разным, поскольку можно выделить два совершенно разных вида:

  • оборудование, оснащенное магнитопроводом;
  • печи без магнитопровода.

В первом случае индуктор находится внутри специального металла, который под действием токов начинает плавиться. Во втором индуктор располагается снаружи. Схема каждого варианта имеет свои специфические отличия.

Считается, что особенности действия конструкции с магнитопроводом является более эффективным, поскольку этот элемент повышает плотность создаваемого магнитного поля, поэтому нагрев более оперативный и качественный.

Самым популярным примером печи, оснащенной магнитопроводом, является канальная конструкция. Схема данного оборудования состоит из замкнутого магнитопровода, созданного из трансформаторной стали. На этом элементе имеется индуктор, являющийся первичной обмоткой, и тигель, обладающий кольцеобразной формой. Именно в нем находится материал, предназначенный для плавления. Тигель создается из специального диэлектрика, обладающего хорошей устойчивостью к возгоранию. Используются данные конструкции для создания чугуна высокого качества или для плавления цветных металлов.

Виды индукционных печей

Тигельная индукционная печь

Широко применяются два вида индукционных печей: канальный и тигельный. Отличаются они только по методу работы с ними. Во всём остальном, включая преимущества, такие плавильные печи очень схожи. Рассмотрим каждый вариант по отдельности:

  • Канальная печь. Основное достоинство этого вида – непрерывный цикл. Загружать новую порцию сырья и выгружать уже расплавленный металл можно прямо во время нагрева. Единственная сложность может возникнуть при запуске. Канал, по которому жидкий металл будет выводиться из печи должен быть заполнен.
  • Тигельная печь. В отличие от первого варианта каждую порцию металла придётся загружать отдельно. В этом и смысл. В термостойкий тигель помещается сырьё и ставится внутрь индуктора. После того, как металл расплавится, его сливают из тигля и только потом загружают следующую порцию. Такая печь идеальна для небольших мастерских, где не требуется больших масс расплавленного сырья.

Главное преимущество обоих вариантов в быстроте производства. Однако тигельная печь выигрывает и здесь. Кроме того её вполне можно смастерить своими руками в практически домашних условиях.

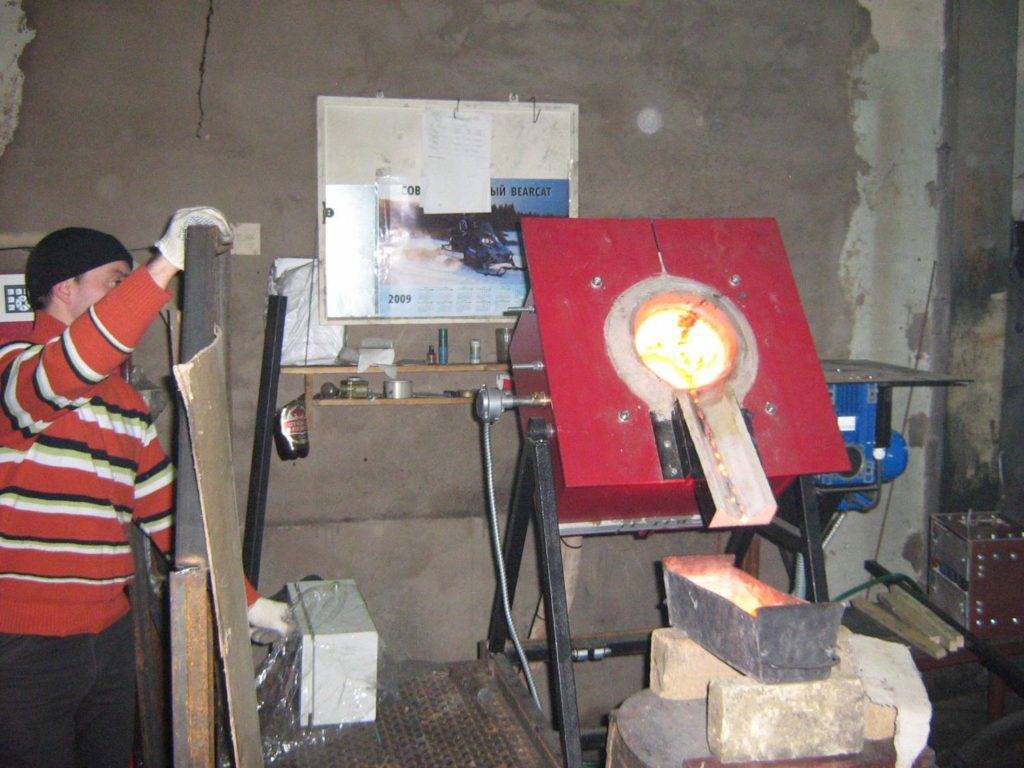

Самодельная индукционная печь не таит в себе никаких сложностей, чтобы её не смог собрать обычный человек, хоть немного знакомый с электротехникой. У неё всего три основных блока:

  • Генератор.
  • Индуктор.
  • Тигель.

Индуктор – медная обмотка, которую можно смастерить самостоятельно. Тигель придётся искать или в соответствующих магазинах, или доставать иными способами. А в качестве генератора могут быть использованы: сварочный инвертор, собственноручно собранная транзисторная или ламповая схема.

Индукционная печь на сварочном инверторе

Самый простой и широко распространённый вариант. Усилия придётся затратить лишь на сооружения индуктора. Берётся медная тонкостенная трубка 8-10 см в диаметре, и загибается по нужному шаблону. Витки должны располагаться на расстоянии 5-8 мм, а их количество зависит от характеристик и диаметра инвертора. Закрепляется Индуктор в текстолитовом или графитовом корпусе, а внутрь установки помещается тигель.

Индукционная печь на транзисторах

В этом случае придётся поработать не только руками, но и головой. И побегать по магазинам в поисках нужных запчастей. Ведь понадобятся транзисторы разной ёмкости, парочка диодов, резисторы, плёночные конденсаторы, два разных по толщине медных провода и парочка колец от дросселей.

  • Перед сборкой необходимо учитывать, что полученная в итоге схема во время работы будет сильно нагреваться. Поэтому необходимо использовать довольно большие радиаторы.
  • Конденсаторы параллельно собираются в батарею.
  • На дроссельные кольца наматывается медная проволока диаметром 1,2 мм. В зависимости от мощности, витков должно быть от 7 до 15.
  • На цилиндрический предмет, подходящий по диаметру к размерам тигля, наматывают 7-8 витком медной проволоки диаметром 2 мм. Концы проволоки оставляют достаточно длинными для подключения.
  • По специальной схеме всё монтируется на плату.
  • Источником питания может быть 12-вольтовый аккумулятор.
  • Если есть необходимость, можно изготовить текстолитовый или графитовый корпус.
  • Мощность устройства регулируется путём увеличения или уменьшения витков обмотки индуктора.

Собрать такое устройство самостоятельно не просто. И браться за эту работу можно только в том случае, когда есть уверенность в правильности своих действий.

Индукционная печь на лампах

В отличие от транзисторной, ламповая печь получится намного мощнее, а значит, и обращаться и с ней и со схемой придётся осторожнее.

  • Соединённые параллельно 4 лучевые лампы будут генерировать токи высокой частоты.
  • Медную проволоку сгибают спиралью. Расстояние между витками 5 и более миллиметров. Сами витки диаметром 8-16 см. Индуктор должен быть такого размера, чтобы внутри легко помещался тигель.
  • Индуктор помещают в корпус из материала, не проводящего ток (текстолит, графит).
  • На корпус можно поставить неоновую лампу-индикатор.
  • Так же можно включить в схему подстроечный конденсатор.

Изготовления обеих схем требует обладания некими знаниями, получить которые можно, но лучше, если этим займётся настоящий специалист.

Технология использования

Перед началом работы с тигельной электропечью следует обязательно проверить состояние тиглей и футеровки — внутренней защитной теплоизоляции. Если она рассчитана на применение двух видов тиглей: керамических и графитовых, необходимо выбрать по инструкции соответствующий загружаемому материалу.

Порядок работы:

  • Тигель вставить внутрь индуктора и, загрузив рабочим материалом, накрыть теплоизоляционной крышкой.
  • Включить водяное охлаждение. Многие модели электроплавильных агрегатов не запустятся, если нет необходимого давления воды.
  • Процесс плавки в тигельной ИПП начинается с ее включения и выхода на рабочий режим. Если есть регулятор мощности, перед включением установить его в минимальное положение.
  • Плавно поднять мощность до рабочей, соответствующей загруженному материалу.
  • После расплавления металла мощность снизить до четверти от рабочей для поддержания материала в расплавленном состоянии.
  • Перед разливом убрать регулятор до минимума.
  • По окончании плавки — обесточить установку. Водяное охлаждение отключить после ее остывания.

Оборудование охлаждающей системы

Промышленные агрегаты для плавления металла оснащены специальными системами охлаждения на антифризе или воде. Для оборудования этих важных установок в самодельных ТВЧ печках потребуются дополнительные затраты, из-за чего сборка может существенно ударить по кошельку. Поэтому лучше обеспечить бытовой агрегат более дешёвой системой, состоящей из вентиляторов.

Полезно знать:разновидности антифриза

Воздушное охлаждение этими устройствами возможно при их удалённом расположении от печи. В противном случае металлическая обмотка и детали вентилятора могут послужить контуром для замыкания вихревых токов, что существенно снизит эффективность оборудования.

Ламповые и электронные схемы также склонны активно нагреваться во время работы агрегата. Для их охлаждения обычно используют теплоотводящие радиаторы.

Устройство индукционных электропечей

Если говорить кратко, то действие их основана на явлении токов Фуко — вихревых индукционных токов в проводнике. В большинстве случаев инженеры‑электротехники борются с ними, как с вредным явлением.
Например, именно из‑за них сердечники трансформаторов выполняются из стальных пластин или ленты: в сплошном куске металла эти токи могут достигать значительных величин, приводящим к бесполезным потерям энергии на его нагревание.

В индукционно‑плавильной электропечи это явление применяется с пользой. По сути она и представляет собой своеобразный трансформатор, в котором роль короткозамкнутой вторичной обмотки, а в некоторых случаях и сердечника выполняет расплавляемый металлический образец. Именно металлический — нагревать в ней можно только проводящие электричество материалы, диэлектрики же будут оставаться холодными. Роль индуктора — первичной обмотки трансформатора выполняют несколько витков толстой свернутой в катушку медной трубки, по которой циркулирует охлаждающая жидкость.
Кстати, на том же принципе действуют ставшие чрезвычайно популярными кухонные варочные поверхности с индукционным высокочастотным нагревом. Положенный на них кусок льда даже не растает, а поставленная металлическая посуда нагреется почти мгновенно.

Плaвильныe печи для стали

Плавильные печи нагреваются до своей максимальной температуре при плавки стали 1500 – 1600 °С и сопровождается сложными физико-химическими процессом. При переплавке стали, необходимо снизить содержания кислорода, серы и фосфора, образующих оксидные и сульфидные элементы, который снижают качество стали.

Особенность плавки стали в плавильных печах является использование футеровочных смесей, в отличие от плавки меди, где применяется графитовый тигель. Плавильные печи хорошо перемешивают металл, за счет индукционного поля, которое выравнивает химический состав стали.

Указанные выше преимущества, отлично подходят при выплавке легированных сталей, с минимальными потерями легирующих элементов: вольфрама – около 2%, марганца, хрома и ванадия – 5 – 10%, кремния – 10 – 15%, учитывая дефицитность и высокую стоимость легирующих элементов.

Плавка стали имеет следующие особенности и преимущества:

  • Самые важные отливки плавятся, используя метод окисления, ведь во время кипения металла, удаляются все неметаллические включения, и происходит понижение содержания фосфора. Состав шихты берется лома углеродистых сталей или чугуна, для получения среднего содержания углерода 0,5 %;
  • Если вы собираетесь плавить сталь с высоким содержанием марганца, алюминия, хрома надо выбирать кислую футеровку, ведь стойкость тигля будет в два раза выше;
  • Перед началом плавки тигель забивается металлом, но верх не следует забивать плотно, это может привести к образованию сводов и соответственно угару металла, так как шихта будет осаживаться во время плавки нижних кусков;
  • Время плавки стали составляет от 50-70 минут, в зависимости от разогрева плавильного узла;
  • Плавильные печи для стали, имеют высокую производительность при производстве отливок небольшой массы и размера.

Читать также: Чем отличается циклонный фильтр от контейнера

Описание самодельного индукционного нагревателя

Нагревательное оборудование, которое работает по принципу индукции, стремительно набирает популярность. Это обусловлено практически бесшумной работой, эффективным обогревом окружающего пространства и повышенной безопасностью в сравнении с топливными системами.


Индукционные нагреватели из сварочного инвертора отличаются

высоким КПД и несложным внутренним устройством.

Устройство самоделки

Самодельный прибор состоит из таких частей:

  1. Нагревательного элемента. В его качестве используется трубка из металла или полимерных материалов, которая спрятана в индукторном компоненте и содержит теплоноситель.
  2. Альтернатора (генератора переменного ТВЧ). Устройство требуется для повышения частот бытовой сети. Оно делает их выше стандарта в 50 Гц.
  3. Индуктора. Представляет собой цилиндрическую катушку из проволоки, которая генерирует электромагнитное поле.

Сфера применения

Принцип индукции широко применяется в таких сферах человеческой деятельности:

  1. Металлургия. С помощью технологии производится плавка металлических заготовок.
  2. В бытовой сфере. С помощью нагревателей выполняется готовка пищи, нагрев воды или обогрев частных сооружений.
  3. В отдельных направлениях промышленности. Метод используется в работе индукционных печей быстрого разогрева.

Печь для алюминия своими руками — легко!

Желание иметь дома небольшую плавильную печь легко осуществимо, не требует больших вложений, знаний и времени для постройки. Можно самостоятельно соорудить агрегат ёмкостью до 10 кг расплавленного металла и изготавливать сувениры, фурнитуру или заготовки для мелких алюминиевых деталей. Температура, достигаемая в домашней печи, позволяет плавить большинство алюминиевых сплавов за короткое время (несколько десятков минут в зависимости от объёма лома).

Конечно, качество получившегося металла отличается от промышленного. Алюминий, расплавленный в домашних условиях, содержит повышенное количество окисных плёнок, загрязнений, менее стабилен по химическому составу. Но всё же он будет пригоден для использования в быту.
