Грузоподъёмные траверсы. Работаем с большим грузом.

Плоскостные и пространственные грузоподъёмные траверсы

Ввиду сниженной жёсткости таких устройств их длина не должна превышать 3,5…4 м. Линейные траверсы в виде балок состоят из четырёх частей – собственно балки (в пазах которой перемещаются грузовые кольца строп), двух консольно расположенных связей, опорной стойки и подвески. Количество строп может варьироваться от двух до четырёх (последний вариант используется в том случае, если траверса – балансирная). Иногда на консолях таких траверс предусматривают гнёзда под установку дополнительных секций, но это рекомендуется лишь при подъёме габаритных грузов малого веса, и лишь внутри помещений. Безопаснее в таких случаях применять не составные, а цельные траверсы.

Линейные грузоподъёмные траверсы трубного типа конструктивно проще. Они представляют собой горизонтальную балку, к противоположным концам которой монтируются две стальные передвижные обоймы под стропы. Противоположный конец стропа прикрепляется к проушине, приваренной к верхней плоскости трубчатой балки.

Грузоподъёмность плоских траверс ограничивается 4…6 т, однако выпускаются и особые конструкции таких приспособлений, позволяющие увеличить допускаемую нагрузку до 8…12 т. Обоймы траверс в этом случае – треугольные, причём в каждой точке треугольника имеются захваты, которые позволяют разнести по ширине точки прикрепления строп.

Надёжность линейных траверс зависит от способа захвата груза. Применяются следующие типы захватов:

Пальцевые, предназначенные для перемещения длинномерных грузов, круглых в плане. Вильчатые, которыми удобно перемещать пакетированные грузы с хотя бы одной гладкой плоскостью. Грейферные, при помощи которых возможно перемещение высоких длинномерных конструкций, с последующим механическим расцеплением. Рычажно-эксцентриковые, которые фиксируют транспортируемый груз с помощью возникающих сил трения. Их можно изменять в зависимости от веса груза.

Маркировка плоских траверс – 2СКТ, 2СКТ (тип В), 3СКТ. В траверсах 2СКТ подъём выполняется за центральную часть, в 2СКТ (тип В) – за две противоположные точки, траверсы типа 3СКТ (только трубного исполнения) снабжаются регулируемыми по размерам обоймами.

Пространственные траверсы обычно маркируются 4СКТ, 5СКТ, 6СКТ, 7СКТ или 8СКТ. Маркировка 4СКТ соответствует траверсам т-образного типа, которые поднимают груз за три точки. Траверсы типа 5СКТ имеют н-образное исполнение, которое позволяет захватывать груз за четыре и более точек опоры. Исполнения 6СКТ и 7СКТ различаются лишь допускаемыми нагрузками на элементы траверс: для 7СКТ такие нагрузки могут быть выше, поскольку средняя часть приспособления дополнительно усиливается стальной растяжкой. Такие траверсы иногда называют траверсами – спредерами.

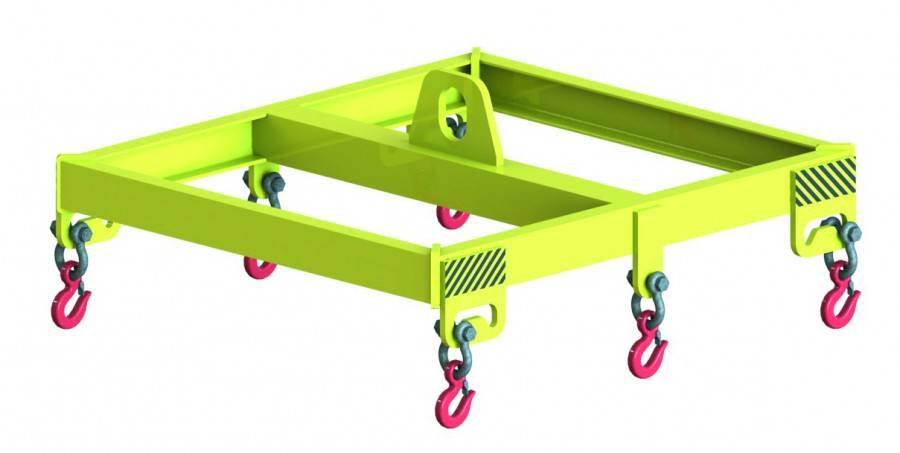

Пространственные траверсы имеют рамный тип, а потому считаются наиболее надёжными. Их преимуществом является также разнообразие креплений и захватов.

Траверсы 8СКТ изготавливаются разборными. При соединении нескольких элементов в сборе такие приспособления могут поднимать груз весом до 16 т, и размерами более 10 м. Всё зависит от возможностей крана и условий, в которых он действует.

https://youtube.com/watch?v=gYtbZhjohrQ%3F

Что запрещается стропальщику при обвязке и зацепке грузов?

Стропальщику запрещается:

• производить обвязку и зацепку груза способами, не указанными на схемах строповки;
• пользоваться повреждёнными или немаркированными съёмными грузозахватными приспособлениями и тарой, соединять звенья разорванных цепей болтами или проволокой, связывать канаты;
• применять для обвязки и зацепки грузов не предусмотренные схемами строповки приспособления (ломы, штыри, проволоку и др.);
• забивать крюки стропов в монтажные петли грузов;
• использовать при обвязке крупных стеновых блоков приставные лестницы; в этих случаях необходимо применять переносные площадки;
• подвешивать груз на один рог двурогого крюка;
• использовать грейфер для подъёма грузов, подвешенных при помощи стропов за челюсти грейфера, а также для выполнения других работ, для которых грейфер не предназначен.

Как правильно выполнить строповку груза?

Для выполнения строповки необходимо знать или определить следующие параметры груза: схема строповки, масса.

Схема строповки

Схема стоповки – чертеж с указанием точек и способов захвата / обвязки груза. Передается стропальщику перед началом выполнения работ.Запрещается производить работы не ознакомившись со схемой строповки. Естественно, в частных условиях схема строповки не всегда есть и погрузка / выгрузка выполняются по типовым правилам. Вот некоторые типовые схемы строповки:

– перемещение строительных плит или блоков производиться с захватом крюком за специально предусмотренные петли. Количество строп должно соответствовать количеству петель, иначе возможен разлом конструкции.

– перемещение грузов длиной до 2-х метров можно выполнять строповкой на удавку в месте его центра тяжести как на рисунке ниже

– типовая схема строповки длинномерного груза (бревна, трубы, фасонный металлопрокат) производиться захватом 2 универсальными стропами УСК на удавку с расстоянием от края груза не более четверти длины груза.Длина стропа должна быть не менее трех четвертей длины груза, что обеспечивает максимально допустимый угол между стропами менее 90 град.

– строповка листового металла производится с помощью специальных струбцин или эксцентриковых захватов. Допускается обвязка универсальными (например, УСК) стропами с использованием подкладок (напр. квадратных деревянных брусков, досок)

– строповка оборудования производиться за специально предусмотренный такелаж – рым-болты, цапфы, петли, крюки, закладные и т.п.

Масса груза

Масса груза указывается на упаковке. Для выполнения грузоподъемных / такелажных работ применяется параметр – масса брутто (в упаковке). Также масса груза может быть указана в товаро-транспортных документах. Сведения о массе изделия или конструкции можно получить на сайте изготовителя или по телефону. Запрещается выполнять строповку при неизвестной массе или если это “мертвый груз” – примерзший, укопан в землю, присыпан, анкерован и т.п.

Расчёт траверс на сжатие

Помимо стандартных конструкций, работающих на изгиб, существуют ещё и траверсы, работающие на сжатие. Различают два вида подобных конструкций – линейные и трёхлучевые, форма которых определяется в зависимости от предполагаемого типа нагрузок и необходимой высоты подъёма.

При изготовлении используются балки с различными видами поперечных сечений, составляемыми из двух швеллеров, двутавров и труб, укреплённых металлическими уголками.

Пример расчета траверсы н-образной

При расчёте данных конструкций в первую очередь определяют расчёт натяжения в каждой тяге, соединяющей траверсу с подъёмного механизма, равный частному массы перемещаемого груза (Q) на двойной косинус угла наклона троса:

N = Q/2cosα

В зависимости от данного параметра дополнительно высчитывают материал и толщину троса. Далее определяется общее сжимающее усилие, создаваемое стержнем траверсы, равный половине произведения массы груза на коэффициент динамического воздействия и тангенс угла наклона троса:

N = (Q*k_д*tgα)/2

Таким образом, тщательно проведённый расчёт траверсы позволяет не только выбрать наиболее оптимальную для производственных нужд модель, но и обеспечить надёжность, безопасность и бесперебойность подъёмных и транспортировочных процессов на многие годы.

Зависимость грузоподъемности стропа от способа обвязки

Грузоподъемность стропа, которая для стандартных условий указана на бирке, изменяется в зависимости от способа обвязки груза. Зависимость следующая:

– затяжка груза петлей – минус 20% грузоподъемность от указанной на бирке
– свободная укладка на 2 стропах – плюс 100%
– угол между ветвями 45 град. – минус 10%
– угол между ветвями 90 град. – минус 30%

Если при обвязке есть несколько условий, меняющих грузоподъемность, они суммируются. Например, при затяжке длинномерного груза 2 петлями при угле между ветвями 45 град., для каждого стропа грузоподъемность следует уменьшить на (20+30) 50%.

Недостатки профессии стропальщик

Несмотря на постоянное повышение квалификации и, соответственно, повышение спроса со стороны работодателей, в профессии нет стабильной схемы карьерного роста. Стропальщики могут только менять место работы, но, так и не достигнут каких-либо высот с точки зрения повышения по службе или замещения руководящих должностей.

К тому же, очень часто им приходится работать в неблагоприятных условиях. Покрасочные цеха, пыльные объекты, необходимость длительное время находиться на улице в условиях переменчивого климата могут стать причинами возникновения аллергии или частых простудных заболеваний. А высокие физические нагрузки вызывают быструю утомляемость.

Неосторожность или недостаточная подготовка стропальщика может привести к несчастному случаю. Габаритные грузы имеют большую парусность и, в случае плохого крепления, порыв сильного ветра может сорвать его или даже перевернуть подъемный кран, что повлечет за собой серьезные последствия, как для самого специалиста, так и окружающих его рабочих. Не менее опасными являются движущие элементы работающих машин и механизмов, которые так же представляют угрозу для жизни и здоровья

Не менее опасными являются движущие элементы работающих машин и механизмов, которые так же представляют угрозу для жизни и здоровья.

Зачем нужен расчёт траверсы?

Вопрос, в принципе, не имеет смысла. Любые грузоподъёмные устройства нуждаются в куче дополнительных проверок, проведение которых требует особой тщательности – ведь речь идёт о подъёме тяжёлых грузов, и повреждение какого-либо элемента может привести к срыву груза и, как следствие, не только к крупным материальным расходам, но также травмам и даже угрозе жизни работников предприятия.

Избежать этого поможет составление технического задания, в котором будут определены предполагаемые нагрузки на траверсу, допустимая высота подъёма, количество строп и допустимый угол наклона, тип используемых захватов и креплений к тросу подъёмника и.т.д.

На основании этих факторов изготавливается оптимальная конструкция, которая в дальнейшем подвергается лабораторным испытаниям – на прочность, на устойчивость к наклонам, изгибам и рывкам строп. Не менее важны и способы крепления строп к краям траверсы, а также оказываемое ими сжимающее воздействие (хотя в большей степени это касается обматываемых грузов).

Расчетные схемы траверс

Также важно учитывать количество использующихся при подъёме лебёдок или кранов. В зависимости от этого определяется количество точек крепления траверсы к тросу и, соответственно, стабильность осуществления поддона

Как правило, несколько подъёмников используются для подъёма наиболее тяжёлых, а также хрупких грузов, либо крупногабаритного дорогостоящего оборудования, которое ни в коем случае не должно быть повреждено при подъёме. Если грузоподъёмность данных устройств отличается, используются разноплечные траверсы с предварительным проведением балансировки.

Обязанности

Обязанности стропальщика при погрузо-разгрузочных работах разработаны утвержденной Госгортехнадзором России инструкцией РД 10-107-96* и включают в себя обязанности на разных этапах: • перед подъемом: стропальщик получает наряд, знакомится с ППРк, ТК или наряд-допуском, расписываясь в документах, подбирает подходящие для конкретных работ грузозахватные устройства, убеждается в их исправности, а также целостности тары и оснастки, проверяет степень освещенности рабочей зоны; • при строповке груза: стропальщик крепит его согласно типовым схемам строповки, убедившись предварительно в соответствии веса груза грузоподъемности захватного приспособления; зацепляет груз без перекрутки строп; при строповке длинномеров убеждается в невозможности падения отдельных элементов; строповку сборных железобетонных конструкций производит за штатные монтажные петли; убирает свободные концы многоветвевых строп, исключая возможность зацепа за какие-либо предметы. До команды на подъем груза, проверяет возможность свободного подъема; • при работе с грузом: стропальщик убеждается в безопасности маневра, сопровождая груз в ходе перемещения, предупреждая его произвольный разворот при помощи оттяжек, следя за минимальной величиной подъема в 500 мм над препятствиями, встречающимися в ходе перемещения. Постановка грузов выполняется согласно типовым схемам складирования; • при опускании: стропальщик убеждается в готовности места установки, при необходимости укладывает подкладки, а до расстроповки определяет надежность установки; • в аварийной ситуации: стропальщик сигнализирует о необходимости срочной остановки грузоподъемного механизма, извещая об этом посредственного руководителя работ.

Классификация траверс и варианты их исполнения

Классификация грузоподъёмных траверс может быть выполнена в соответствии с положениями РД 36-62-00, в котором устанавливаются требования по материалам, из которых должны производиться траверсы, а также по технологии их производства. Поскольку область применения грузоподъёмных траверс весьма разнообразна, то большинство производителей разрабатывает конструкции данных устройств под конкретные требования заказчика.

Специального ГОСТа на все виды траверс нет, но, согласно отраслевым ТУ, для всех конструкций должны оговариваться условия их эксплуатации при внешних температурах окружающего воздуха, а также порядок безопасного обслуживания и сроки осмотра.

Безопасность работ с использованием грузоподъёмных траверс обеспечивается совокупным действием следующих факторов:

1. Снижением (а то и полным снятием) растягивающих усилий, действующих на груз – эти усилия воспринимаются траверсой.
2. Уменьшением угла между стропами, что уменьшает вероятность их разрушения.
3. Удобств манипулирования краном при сложных траекториях перемещения груза, что особенно касается грузов с пониженной жёсткостью – автомобилей, бетонных конструкций и пр.
4. Уменьшением вероятности опрокидывания груза при больших ветровых нагрузках.

Виды траверс определяются:

• Количеством точек зацепления строп. По этому параметру различают пространственные и плоские конструкции. Первый вариант применяется при транспортировке таких грузов как пачки листового металла или стеновые бетонные панели, где требуемое количество строп обычно не более двух. Грузоподъёмные траверсы пространственного типа предназначены для перемещения полногабаритного оборудования и машин, где необходимое число строп не должно быть менее четырёх;
• Способом присоединения к крановому крюку. Это могут быть проушины, кронштейны или косынки. К качеству такого соединения предъявляются особые требования: оно может быть сварным или сборным, но в любом случае периодически подвергается проверке с целью выявления возможных трещин, очагов коррозии или люфтов в соединении;

Требуемой жёсткостью. Плоскостные траверсы производятся в виде ферм или балок. Для их изготовления применяется профильный прокат – трубы, швеллеры или уголки

Преимущество таких приспособлений – малая парусность, что особенно важно при работе на открытых площадках. Объёмные в плане траверсы изготавливают их квадратных или прямоугольных труб, что объясняется относительно малым весом конструкции при значительном моменте сопротивления сечения; Способом фиксирования строп в самой траверсе. В частности, для возможности поворота груза в процессе его перемещения изготавливают поворотные, балансирные траверсы, которые обеспечивают поворот огибающих роликов в пространстве строповыми канатами

Это облегчает манипулирование грузом. Балансирные траверсы используются также при совместном подъёме груза двумя кранами, ими можно поднимать грузы, точки зацепления которых по вертикали неодинаковы. При отсутствии таких требований грузоподъёмные траверсы выпускают в неповоротном варианте

В частности, для возможности поворота груза в процессе его перемещения изготавливают поворотные, балансирные траверсы, которые обеспечивают поворот огибающих роликов в пространстве строповыми канатами. Это облегчает манипулирование грузом. Балансирные траверсы используются также при совместном подъёме груза двумя кранами, ими можно поднимать грузы, точки зацепления которых по вертикали неодинаковы. При отсутствии таких требований грузоподъёмные траверсы выпускают в неповоротном варианте.

Магнитные и вакуумные траверсы

Впрочем, не все траверсы используются в сочетании с такелажными элементами – существует специальное оборудование, прекрасно обходящееся и без них. Например, магнитные траверсы. Их линейная конструкция снабжается двумя электромагнитами, создающими поле притяжения при включении, что делает такое устройство незаменимым при транспортировке металлоконструкций и контейнеров. Включение производится дистанционно, при помощи пульта управления, который идёт в комплекте с изделием.

Не менее популярны так называемые вакуумные траверсы, которые обладают схожей конфигурацией, но иным принципом действия. Такая траверса имеет два вакуумных насоса, которые срабатывают при контакте с грузом. При этом внутри и снаружи насоса создаётся разность давлений, что и обеспечивает необходимую силу притяжения, позволяющую поднимать весьма внушительные по массе грузы. Единственный недостаток данной системы – невозможность работать с неровными или наклонными поверхностями.

Прочие виды траверс

Все вышеописанные конструкции грузоподъёмных траверс относятся к механическим. Работа магнитных траверс основана на применении магнитных или электромагнитных захватов. Магнитные траверсы также могут быть линейными и пространственными. Особенно эффективно использование магнитных траверс для перемещения ферромагнитных предметов – стальных листов, сборных металлоконструкций, квадратных/прямоугольных труб.

Принципиальным отличием такого типа траверс от рассмотренных выше является обязательное присутствие узла демпфирования, который снижает динамические и инерционные нагрузки в момент подъёма груза. Их наличие может приводить к внезапному уменьшению подъёмной силы магнита. При эксплуатации в условиях действующих производств, когда электроснабжение постоянно, применяют траверсы с электромагнитами, в остальных случаях безопаснее постоянные магниты.

Магнитные траверсы, в зависимости от характера переносимого груза комплектуются магнитами круглого или прямоугольного сечения. Безопасность их эксплуатации увеличивается, если конструкцией предусмотрен блок бесперебойного питания, а также разделительный трансформатор.

При перемещении лёгкого длинномера иногда используют траверсы с вакуумным захватом. Они производятся плоского типа, и оснащаются двумя консольно размещёнными захватами.

Выбор подходящего типоразмера траверсы производят по весу и габаритам груза, технической характеристике крана, а также от его условий эксплуатации.

Метчикодержатель. Как выбрать самый удобный?

Станина для болгарки. Превращаем инструмент в станок.

Особенности профессии

Для работы с грузоподъемными механизмами недостаточно пройти курс обучения и получить допуск медкомиссии. Работа с кранами предполагает наличие: • физической силы для работы со стропами, траверсами, захватами, которые могут весить не один десяток килограмм; • глазомера для определения скорости движения груза при его перемещении; • координации для строповки на высоте грузов нестандартной конфигурации и приведения их к нужному положению для укладки; • скоростью реакции для принятия решений при работе с грузоподъемными механизмами, в случае возникновения нестандартных ситуаций; • внимательность, поскольку за секундной утратой внимания может последовать аварийная ситуация; • ответственности – свойства, присущего человеку, работающему с кранами, осознающему зависимость от него безопасности, здоровья и жизни других людей, а также сохранность груза и грузоподъемного механизма. Наличие этих свойств, гарантирует производительную и безопасную работу с грузоподъемными механизмами.

Виды

На сегодняшний день существуют следующие типы конструкций:

1. Линейные. Типовые конструкции для транспортировки длинномерных предметов. Применяются, если необходимо погрузить или разгрузить трубы, слябы, арматуру, стальные заготовки, рельсы, листы металла, брёвна и другие пиломатериалы. Используются также для погрузки/разгрузки автомобилей и контейнеров. Способ строповки линейной траверсы определяет вид грузозахватных механизмов, размещённых по краям и в центральной части. Траверса первого типа монтируется на крюк крана. Широко используется на предприятиях, в портах и так далее. При использовании такого механизма необходимо выполнять выравнивание груза, чтобы не произошло перевешивание в какую-либо сторону. Траверсы второго типа удобны в работе с грузами со смещённым центром тяжести. За счёт своей конструкции они не допускают перевешивания груза с одной части на другую.
2. Трубные. Относятся к линейным механизмам. Трубная траверса представляет собой балку, закреплённую в горизонтальном положении. На торцах расположены передвижные обоймы из стали, предназначенные для монтажа строп. Производятся цельными и разборными. Главное преимущество элементов трубного типа – возможность изменения длины. При этом грузоподъёмность оборудования остаётся неизменной. Трубные траверсы широко используются на предприятиях, где необходима транспортировка продукции разной длины.
3. Для контейнеров. Устройство, оснащённое автоматическими захватами, позволяет минимизировать труд стропальщика. Крепление контейнера осуществляется за верхние фитинги.
4. Т-образные. Такие траверсы имеют три точки крепления, они используются для переноса грузов, у которых центр тяжести смещён. Применяют их преимущественно при необходимости транспортировать токарные и фрезерные станки, строительные материалы и так далее. В устройстве используется переставное звено. Его применяют для точного определения центра тяжести груза и предотвращения перекоса самой траверсы. Максимальная грузоподъёмность конструкции может достигать 32 тонн.
5. Спредер 4-точечный. Основным предназначением является перемещение крупногабаритных предметов. Имеет четырёхточечное крепление для предотвращения смещения центра тяжести. Оснащается стальными или гибкими стропами, например, канатными, цепными, текстильными.
6. Спредер одноточечный. Основное отличие от предыдущего устройства – строповка самой конструкции выполняется за элементы траверсы, расположенные по центру.
7. Н-образная. Предназначена для перемещения крупногабаритных грузов с креплением на четыре точки. Возможно использование в ограниченных пространствах. Используется для транспортировки контейнеров, проката, строительных конструкций. В целях обеспечения удобства и безопасности, траверсы такого типа оснащены гибкими стропами и различными видами грузозахватных механизмов.
8. Спредер (трубный.) Конструкция такого типа позволяет подобрать габариты в зависимости от размеров груза, добавив или сняв отдельные элементы. При этом грузоподъёмность траверсы не меняется. Пользуется спросом на предприятиях, производящих продукцию разных размеров (преимущественно, промышленные, машиностроительные и т. п.).
9. Линейная траверса с растяжками. Оснащена дополнительными элементами с целью увеличения жёсткости и грузоподъёмности оборудования.

При правильном выборе траверсы можно существенно увеличить оперативность погрузочно-разгрузочных работ, снизить вероятность получения травм персоналом на производстве, выполнить большее число операций.

Предлагаем ознакомиться со статьями:

• Особенности технического обслуживания кранов
• Шинопровод: особенности конструкции и монтажа
• Козловой кран: особенности и область применения

Обвязка груза

Обвязка груза предусматривает его захват и перемещение без использования закладных элементов. Существует два основных (типовых) способа обвязки:

– свободная укладка – “на удавку”

Первый способ является более щадящим к грузу и такелажу, так как он просто укладывается между стропами. Его можно применять только в том случае, если гарантировано у стропов нет возможности сдвинуться вдоль груза. Для предотвращения скольжения (перемещения вдоль груза) стропов могут применяться распорки. При обвязке груза “на удавку” он зажимается стропом под своим весом. Захват груза при правильном выполнении надежный, но есть вероятность повреждения груза и больше изнашиваются стропы. При обвязке длинномерных грузов (трубы, листы, лесоматериалы) нужно учесть, что угол между стропами не должен быть более 90 градусов. При захвате груза с острыми ребрами под углы ставятся специальные или из подручных материалов проставки, так как есть вероятность разрушения стропа и падения груза. Можно использовать кусок доски или бруса, резину достаточной толщины и т.п.

Должностные обязанности стропальщика

От момента, когда концы строп были закреплены на крюке до опускания груза в конечной точке перемещения, выполняется большое количество манипуляций. От уровня исполнения всех этих действий зависит не только сохранность товаро-материальных ценностей, но нередко и жизнь людей. Обязанности стропальщика:

предварительная подготовка площадки под разгрузку. Место должно быть ровным. При необходимости поверхность устилается поддонами или другой отмосткой. Планируется пространственное расположение груза; проверка груза. Сюда относится определение массы с тем, чтобы выбрать оптимальный вариант строп — не слишком толстые, но надежные. Выбирается способ крепления: петлями или при помощи крюков; выбирается материал для фиксации: трос, канаты или цепи; фиксация строп

Важно закрепить груз правильно. Обвязка не должна быть перекрученной, не могла соскользнуть или оборваться; придание грузу нужного положения. Это важно для объемных предметов

Они обладают высокой парусностью, которая снижает устойчивость подъемной техники. При неправильном расположении возможно опрокидывание крана; корректировать действия крановщика. Для этого разработана система знаков, которые стропальщик должен знать; отцепить груз

Это важно для объемных предметов. Они обладают высокой парусностью, которая снижает устойчивость подъемной техники

При неправильном расположении возможно опрокидывание крана; корректировать действия крановщика. Для этого разработана система знаков, которые стропальщик должен знать; отцепить груз.

Помимо этого, стропальщик обязан уметь оказывать первую медицинскую помощь и умело обращаться со средствами тушения пожара. в зависимости от специфики организации должностные инструкции могут содержать и дополнительные требования. В любом случае требуется высокий уровень подготовки специалистов. Чтобы подтвердить свои умения и навыки, стропальщики периодически проходят аттестацию.

Как изготавливают траверсы?

Изготовление траверс не отличается большой сложности и определяется типом конструкции будущего изделия. Всего этих типов два:

• балочный;
• трубный.

При производстве первых используются элементы из металлопрофиля и конструкционной стали – металлические уголки, швеллеры, обрезки металлических балок и двутавров. Сборка производится на специальных станках, на которых два элемента будущего изделия укладывают рядом друг с другом и сваривают в соответствии с нормами регулирующих документов. Аналогичным образом производится соединение крепёжных элементов – скоб, проушин, пальцев – и строповочных петель.

Перед проведением сварки все элементы должны быть обработаны в соответствии с выбранным климатическим исполнением конструкции. По завершению сборки на корпус траверсы наносятся соответствующие отметки, в которых указывается серия изделия, дата изготовления, марка фирмы-изготовителя, при необходимости – некоторые технологические параметры материалов и самой траверсы.

Для трубной траверсы изготовление сопряжено со значительно меньшими сложностями. Сперва обрезается необходимый участок трубы, загибаются и запаиваются его концы; также в них может просверливаться отверстие и вкручиваться болты для большей надёжности и герметичности. Далее поверхность трубы очищается и обрабатывается, после чего к ней приваривают крепёжные элементы и приспособления для крепления строп; после чего траверса окрашивается и получает необходимую маркировку.

Важно упомянуть, что перед поступлением в продажу все грузоподъёмные конструкции в обязательном порядке проходят лабораторные испытания на прочность и изгиб. В случае возникновения каких-либо повреждений или иных несоответствий с утверждёнными нормами технологической безопасности, изделие бракуется

К слову, нагрузки, которым подвергают изделие в стенах лабораторий, превышают номинальные примерно на 15-20%.

Любая строительная фирма изготовит Вам траверсу, но каким окажется её качество? С уверенностью можно говорить об использовании только тех моделей, которые прошли технологические испытания на прочность, о чём имеется соответствующая отметка в техническом паспорте и сертификате соответствия.

Конструкция грузоподъёмных траверс

Каждая строительная компания, которая изготавливает траверсы, прежде всего, руководствуется составленным заказчиком техническим заданием, в котором указываются все требования клиента к будущему изделию, и нормативными документами, регулирующими процесс производства.

Конструктивные особенности траверсы определяют, прежде всего, параметры предполагаемого груза – масса, габариты, центр тяжести – и технические характеристики подъёмника (грузоподъёмность, длина и прочность троса и.т.д.). Различают две основных категории траверс, использующихся при проведении грузоподъёмных работ:

• линейные;
• рамные.

Первые, как уже понятно из названия, представляют из себя прямую конструкцию, на концах которой крепятся стропы и захваты. Крепление изделия к тросу осуществляется при помощи специальных скоб, проушин или пальцев, которые могут располагаться как посредине верхней части траверсы, так и на её концах (при использовании строп).

Рамная траверса

Подъём за центр траверсы практически не влияет на полезную высоту работы подъёмника, однако, при этом снижается устойчивость поднимаемого предмета и может потребоваться дополнительная балансировка; соответственно, при подвесе за концы конструкции снижается полезная высота, но увеличивается надёжность.

Длина линейных траверс может достигать от одного до четырёх метров (для длинномерных грузов); дальнейшее увеличение длины является нерациональным, так как при этом становится слишком велика собственная масса конструкции.

Рамные траверсы являются наиболее удачным вариантом для осуществления подъёма крупногабаритных грузов – например, бетонных плит, элементов строительных конструкций, рабочей техники и комплектующих и т.д. Чаще всего их используют с двух- и четырёхветвевыми стропами для размещения на тросе подъёмника.

Количество точек строповки может разниться от четырёх до восьми, что позволяет проводить подъём с максимально возможной безопасностью. Правда, при этом придётся пожертвовать некоторым уровнем высоты подъёма, а также грузоподъёмностью крана – поскольку рамные конструкции весят вполне прилично.

https://youtube.com/watch?v=2aCcQahn-W4
