Основные характеристики устройств
Щетки могут выпускаться вместе с проводниками. Их изготавливают из металла. Но существуют модификации и без проводников. Чтобы закрепить провод на конструкции щетки используется несколько разных вариантов – развальцовкой, впрессовкой, пайкой.
При этом сами тоководы различаются марками. Они могут быть многожильными из медной проволоки (МПЩ), гибкими, отличающимися плетением из аналогичной проволоки (ПЩ), универсальными с повышенной степенью гибкости (ПЩС).
Рассматривая описание щеток для двигателей, нужно отметить наличие наконечников контактного типа на проводе. Они необходимы для более качественного крепления болтами держателей, расположенных на щетках. Для удобства такие наконечники различаются по форме – вилочные, флажковые, двойные и пластинчатые.
Электрощетки должны обеспечивать заданный режим функционирования основного и вспомогательного электрооборудования с минимальными расходами на ремонтно-обслуживающие работы.
Поэтому к ним предъявляются определенные требования:
- безопасность и надежность коммутационного контакта без искрения и риска замыкания на обмотках;
- недопущение нарушений контактного прилегания с движущимися компонентами агрегата;
- устранение потерь электроэнергии в контакте скользящего типа;
- прочность к механическим воздействиям, сопротивление трению;
- износоустойчивость материала.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.09.85 № 3182
3. Стандарт полностью соответствует СТ СЭВ 2305—80
4. ВЗАМЕН ГОСТ 24689-81
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД. на который лака ссылка | Номер пункта |
ГОСТ 9078-84 | 5.2.3 |
ГОСТ 9506.1-74 | 4.1. 4.3 |
ГОСТ 9506.7-74 | 4.1. 4.9 |
ГОСТ 9570-84 | 5.2.3 |
ГОСТ 12232-89 | 1.3, 4.1. 4.4. 4.5 |
ГОСТ 14192-96 | 4.15. 5.2.4 |
ГОСТ 15150-69 | 5.3.1, 5.3.2. 6.3 |
ГОСТ 15543-70 | 6.3 |
ГОСТ 15841-88 | 5.2.3 |
ГОСТ 15895-77 | 4.11 |
ГОСТ 16511-86 | 5.2.3 |
ГОСТ 18242-72 | 3.2.1, 3.2.3 |
ГОСТ 18321—73 | 3.1 |
ГОСТ 18620-86 | 5.1.1 |
ГОСТ 21650-76 | 5.2.3 |
ГОСТ 22322-77 | 5.2.3 |
ГОСТ 22637-77 | 5.2.3 |
ГОСТ 23216-78 | 4.15. 5.2.1. 5.3.1 |
ГОСТ 24297-87 | 3.8 |
ГОСТ 24597-81 | 5.2.3 |
ГОСТ 30262-95 | 4.1, 4.6—4.8 |
6. Ограничение срока действия снято Постановлением Госстандарта от 18.04.91 № 528
7. ИЗДАНИЕ (ноябрь 2003 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1986 г., феврале 1988 г., апреле 1991 г. (ИУС 4-87, 5-88, 7-91)
Редактор В.П. Огурцов Технический редактор О.Н. Вгвеова Корректор М.В. Бучная Компьютерная верстка И.А. Налейкиной
Им. лип. № 02354 от 14.07.2000. Сдано в набор 24.11.2003. Подписано в печать 12.12.2003. Уел. псч. л. 1.40. Уч.-изд.л. 1.15. Тираж 187 экз. С 12995. Зак. 1050.
Отпечатано в филиале ИПК Издательство стандартов — тип. «Московский печатник». 105062 Москва, Лялин пер.. 6. Плр № 080102
Рекомендации по выбору
При подборе щёток, в первую очередь следует обращать внимание на материал для их изготовления: здесь важна хорошая проводимость электричества и прочность (твёрдость) самого изделия, влияющая на его долговечность. Одной из важных характеристик деталей является активное сопротивление, которое учитывается при расчёте данных по обмотке двигателя и номиналу пускорегулирующих устройств
Этим требованиям полностью отвечают угольные щетки
Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто)
Этим требованиям полностью отвечают угольные щетки. Угольному материалу характерно дополнительное преимущество: при появлении дуги напряжения, не происходит приваривание к металлическим поверхностям (при работе двигателя дуга электричества возникает довольно часто).
Многие фирменные угольные щетки комплектуются механизмом автоматического отключения: в деталь устанавливается специальная пружина с непроводящим наконечником, выполненным из керамики. Достигнув определённого уровня износа, пружина выталкивает наконечник и электроинструмент выключается. При износе, без данного механизма, на коллектор может воздействовать пружина щёткодержателя или поводок щётки, приводя к поломке якоря (рекомендуется время от времени проводить анализ состояния щёточного узла и самих щёток).
Наименьшим сроком службы характеризуются генераторные щётки. Такие детали, кроме собственного износа, негативно влияют и на работу двигателя. Выполнены эти изделия из почти чистой меди, при незначительном добавлении угольных компонентов, графита и других примесей. Данные детали рассчитаны на величину тока, соответствующую величине в генераторах (значительно большей, по сравнению с двигателем). Ставить их в электроинструменты нельзя: такие действия могут сразу вызвать короткое замыкание цепи. Если же якорь успеет поработать, то большое напряжение и повышенная температура выведут обмотку из строя, из-за чего потребуется дорогостоящий ремонт.
Важно! Медь коллектора якоря может быть твёрдой или мягкой. Для мягкой меди нужно выбирать специальные мягкие щётки
Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря
При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки
Если в данном случае установить жёсткие изделия, то коллектор за короткий срок может полностью износиться, и потребуется ремонт по замене якоря. При установке мягких деталей на жёсткий коллектор — из строя выйдут сами щётки.

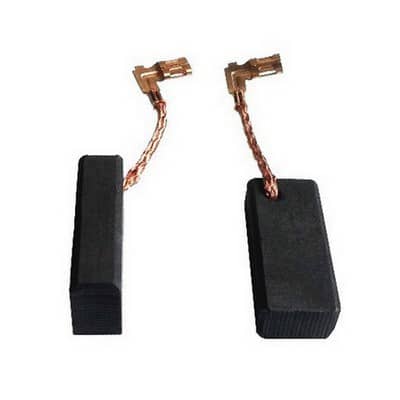

Длина и наконечник провода щетки
ТОКОВЕДУЩИЕ ПРОВОДА
Щётки для электрических машин изготавливаются с токоведущим проводом и без него. Применяется провод марки ПЩ — неизолированный, нормальной гибкости. Длина токоведущего провода измеряется от наиболее выступающей части щётки до центра отверстия в наконечнике или до конца провода без наконечника.
Соединение токоведущего провода с телом щётки (заделка) может осуществляться методами
конопатки (К),
развальцовки (Р),
пайки (П)
запрессовки (З).
Длина провода L выбирается по ГОСТ 12232-89 из ряда (мм):
16; 20; 25; 32; 40; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140; 160.
Но на практике может отличаться в довольно сильных пределах погрешности в ту или иную сторону, главное условие – чтобы при работе щетки длины провода хватало чтобы он крепился свободно без натяжения.
В зависимости от сечения провода допустимая токовая нагрузка указана в таблице:
Номинальное сечение провода, мм2 | Допустимая токовая нагрузка, А |
0,16 | 3,90 |
0,30 | 6,00 |
0,50 | 9,00 |
0,75 | 12,00 |
1,00 | 15,00 |
1,50 | 19,00 |
2,50 | 26,00 |
4,00 | 38,00 |
6,00 | 50,00 |
10,00 | 75,00 |
Для крепления токоведущего провода к болту щёткодержателя на проводе устанавливается наконечник. Основные типы применяемых наконечников указаны в таблице:
Вилочный открытый (В) | Вилочный закрытый (ВГ) | Флажковый закрытый (ФГ) |
Пластинчатый открытый (П) | Пластинчатый закрытый (ПГ) | Двойной открытый (Д) |
Примеры полного обозначения наконечников:
8ПГ2-10 — Пластинчатый закрытый наконечник с диаметром 8 мм под два провода сечением 10 мм2;
5ФГ1-1,5 — Флажковый закрытый наконечник с диаметром 5 мм под один провод сечением 1,5 мм2.
Бывает, что щетки поставляются без наконечника, только с проводом.
Признаки неисправности механизма
В процессе использования болгарки невозможно избежать попадания мелкого мусора внутрь механизма. Это приводит к тому, что в районе медных пластин происходит замыкание и перегрев. Повышение температуры приводит к тому, что щетки начинают плавиться и гореть. И как только размеры становятся близки к минимальным, указанным производителем, мастер может наблюдать следующие тревожные признаки:
- щетки по металлу на болгарку начинают искриться;
- при работе у инструмента наблюдаются рывки или дерганье;
- при сильном износе щеток может появиться запах гари.
Некоторые изготовители болгарок используют специальные виды защитных щеток. Они оснащены специальным прибором, который контролирует их длину. Как только параметры деталей не отвечают требованиям, он блокирует работу механизма вплоть до устранения неисправности. Эта мера помогает защитить весь инструмент от выхода из строя.
Как грамотно выбрать графитовые щётки?
Если в любом шуруповерте, в том числе фирмы Вихрь, Зубр, Интерскол, Патриот, Спарк, Штурм, эти детали износились, их обязательно меняют. Необходимо узнать главные параметры детали, чтобы не поставить не подходящие.
У деталей должен совпадать:
- размер;
- геометрическая форма;
- марка графита.
Графитовые щетки бывают мягкие и жесткие. Медь на коллекторе тоже различается по жесткости. При несовпадении, одна из деталей в результате быстрого износа и высокого трения, выйдет из строя за короткое время.
Для расчета параметров обмоток надо знать, что щетки отличаются и по уровню активного сопротивления
Работа щеточного узла должна быть согласованной, потому необходимо принимать во внимание характеристики контактных групп и направляющих, свойства прижимного блока
Надежность работы зависит от степени прижимания. При недостаточном прижиме будет наблюдаться искрение, излишнем – перегрев щеточного блока и коллектора.
Существуют различные модификации щеток. У каждой свои особенности применения. К примеру, в электрический инструмент не советуют ставить генераторные варианты медно-графитовых изделий. Обмотки перестанут нормально работать из-за высоких токов и сильного перегрева.
Китай – это одна из стран, которая больше остальных занимается выпуском и поставкой этих запчастей.
Щетки можно заменить самостоятельно с помощью простых инструментов
Виды щеток
Существует несколько классов щеток, удовлетворяющих разным коммутационным условиям:
- Графитовые щетки. Изготовлены они на основе графита с добавлением наполнителя в виде сажи и других веществ. Предназначены щетки для коммутации легкой степени в генераторах и двигателях. Выпускаются марок ЭГ61А и Г20.
- Угольно-графитового типа. Щетки малой прочности для небольших механических нагрузок. Марки Г21, Г22.
- Электрографитного типа. Щетки повышенной механической прочности, насыщенные углеродом. Выполняют коммутацию средней степени сложности. Выдерживают большие токовые нагрузки. Бывают марок ЭГ2А, ЭГ74, ЭГ14, ЭГ4, ЭГ841.
- Металло-графитового типа (меднографитовые щетки для электродвигателей). Основным компонентом щетки является медный, оловянный и графитовый порошок. К ним идут разные наполнители. Щетки обладают высокой прочностью, не пропускают газовую и жидкую среду. Применимы в высокой и средней сложности условиях коммутации. Обеспечивают функционирование генераторов низкого напряжения. Марки имеют МГ, МГС, МГС 5, МГС 20, МГС 51, МГСОА, МГСО, МГСО1М, М1А, М1.
Описанные щеточные контакты применимы в промышленности, для бытового оборудования выпускают щетки марок Г33МИ, Г33, Г30, Г31.
Распространённые неисправности и причины их появления
Из-за особого принципа работы эти детали регулярно выходят из строя. Работая, они все время трутся о коллектор, и в результате изнашиваются. Бытовые шуруповерты, в которых стоят качественно изготовленные графитовые детали, сделаны таким образом, чтобы они истирались как можно медленнее. В инструменте, которым мало пользуются, критический износ случается в редких случаях. Изношенные щетки перестают контактировать с коллектором.
Если контакт теряется частично, то:
- повышается искрение;
- неравномерно вращается мотор;
- инструмент начинает дергаться.
Иногда в цепи происходит разрыв, который приводит к тому, что двигатель не запускается совсем. Если щетки заклинивает в направляющих и пружина не в состоянии хорошо прижимать их к коллектору, то они начинают зависать.
Зрительно можно определить следующие поломки:
- повреждения коллекторно-щеточного узла;
- сломанную прижимную пружину;
- обрыв провода щетки.
Для шуруповерта очень опасно их искрение, которое появляется из-за того, что на коллекторе накапливается грязи и нагар. Нужно очистить с помощью нулевой наждачной бумаги. Контакты замыкаются по причине накопления медного порошка или графитовой пыли. Все удаляют любым острым предметом, можно ножом.
Замена щеток при регулярном использовании шуруповерта требуется часто
Искрение будет наблюдаться, если контакты отличаются по уровню сопротивления, а щетки по основным параметрам подобраны неправильно. Даже правильно подобранным деталям понадобится некоторое время на то, чтобы они притерлись. Профессионалы советуют запустить двигатель вхолостую без нагрузки. Необходимо регулярно очищать коллектор. Для продления срока эксплуатации шуруповерта используют специальные смазки.
Выбор щеточного контакта
Самое важное при подборе щеток электродвигателя — знать параметры выработанных щеток. Кроме геометрических размеров, новая щетка должна совпадать по марке графита, типу и сечению провода. Необязательно брать ту же марку, как у оригинала, но твердость щетки электродвигателя и режимы работы должны совпадать
Толщина провода не должна быть меньше оригинала, а гибкость соответствовать. Основные ошибки при подборе щеточного контакта:
Необязательно брать ту же марку, как у оригинала, но твердость щетки электродвигателя и режимы работы должны совпадать. Толщина провода не должна быть меньше оригинала, а гибкость соответствовать. Основные ошибки при подборе щеточного контакта:
- Установка более жесткого графитового контакта туда, где использовались более мягкие. Результатом может стать быстрый износ коллектора.
- Установка «универсальных» щеток повсеместно. Это может нарушить режим работы устройства.
- Ориентировка при покупке щетки на маркировку графита сбоку старой щетки электродвигателя. Маркировка графита – это не маркировка параметров контакта!
Смотреть галерею
Правила замены щеток в болгарках разных производителей
Мудрый мастер не станет дожидаться, пока инструмент будет подавать признаки поломки. Поскольку замена щёток является частью обслуживания болгарки, он будет регулярно чистить коллектор о загрязнения и осматривать эти детали.
Большинство моделей инструмента предполагают два варианта расположения электрощеток. В первом случае они могут быть внутри ручки. При втором варианте щетки помещаются на корпусе. Однако независимо от местоположения этих деталей, в целях профилактики стоит разобрать инструмент и произвести смазку всех его узлов.
Прежде, чем начинать разбор болгарки, нужно её обесточить. Затем требуется отсоединить наконечники, осмотреть держатель. После извлечения самих щёток требуется тщательная проверка на наличие механических повреждений, которые будут свидетельствовать об износе, требующем замены детали.
Вот примеры ремонтных работ на болгарках ведущих производителей:
Ремонт моделей Интерскол начинается со снятия крышки статора, после чего необходимо выкрутить винты от держателя. Минимальная остаточная длина щеток на механизмах данной фирмы не может быть меньше 5 мм.
На болгарках производства Bosch для снятия щёток достаточно вскрыть ручку корпуса статора. Устройство данного бренда не будет работать при длине рабочих щёток меньше 8 мм.
Покупая болгарку, в стартовом комплекте можно найти востребованные запасные детали. По ним можно определиться, какие щетки выбрать.
Не для всех типов болгарки легко подобрать подходящий вариант даже в спец магазине. В этом случае требуется приобрести щетки большего размера, чтобы подпилить их до требуемого.
Особенности щеток
Если говорить об электрощетках, то сначала нужно пояснить название. Щетками это приспособление было названо еще в начальные времена своего существования (начало XX века), когда, действительно, для снятия тока с ротора электродвигателя применялась конструкция, напоминающая щетку или, точнее, кисточку. Такое устройство, несмотря на высокую эффективность, оказалось слишком недолговечным и было заменено на более прочное, из плотного материала, в который запрессовывается медный провод.
Движение ротора электромотора вызывает постоянное трение рабочей поверхности электрощеток, что является главной причиной выхода из строя этой детали. В итоге их приходится периодически менять. Этот процесс естественен и неизбежен при длительной эксплуатации любого электроинструмента. Выявить износ щеток очень просто: надежный ранее агрегат начнет работать с перебоями, может появиться характерный запах озона от обильного образования искр в токосъемнике. Желательно заменить электрощетки при первых признаках их истирания.
В первом случае изделие прессуется при высоком давлении, а затем обрабатывается термически, обретая повышенную износостойкость. Угольный вариант наиболее дешев, так как не предполагает термической обработки. Такие щетки наименее долговечны. Металлографитные щетки наиболее дороги, так как, кроме углерода, содержат металлический порошок. Это наиболее износостойкий вариант, который в бытовой технике можно встретить очень редко. Как уже упоминалось, также щеткой называется съемная насадка для болгарки.
Чтобы УМШ (углошлифовальная машина) выполняла свои главные функции, на нее необходимо установить ту или иную насадку. Это могут быть отрезные или шлифовальные диски или щетки с разного рода ворсом, закрепленным по кругу. Такое съемное устройство именуют кордщеткой или еще короче – корщеткой. Щетки, как и диски для УМШ – расходный материал. В процессе работы они истираются, и их необходимо менять. Щетки для болгарки устроены таким образом, что устанавливаются на шток благодаря отверстию в центре, это их главное отличие от щеток для дрели, имеющих хвостовик для их установки в патрон дрели.
Как выбрать щетки для болгарки
Новые технологии предполагают производство щеток методом прессования углеродистого материала с применением высоких температур. Этот способ увеличивает срок службы деталей за счет меньшего износа.
Различают несколько основных типов данной детали:
Наиболее распространенными считаются графитовые щетки. Для этого основному материалу, из которого изготавливается деталь, придают форму. Затем его покрывают графитовым слоем и обжигают при температуре от 2500 градусов. В результате образуется прочное, износостойкое соединение, преимущества которого окупают высокую стоимость.
Самым надежным вариантом считаются металлографитные щетки. В состав покрытия помимо углеродистого материала входят медь с добавлением свинца, олова или серебра. К бытовым приборам подобные детали приобретаются крайне редко по причине высокой цены.
Подведём итоги: замена щеток является важной частью технического обслуживания болгарки. Невнимательность в этом отношении может привести к более серьёзным поломкам, таким как разрушение пластины коллектора якоря
При замене важно правильно разобрать и собрать механизм, попутно смазал основные его узлы
При замене важно правильно разобрать и собрать механизм, попутно смазал основные его узлы. Определяясь, какая щетка лучше в конкретном случае, лучше обратиться к инструкции или тех паспорту прибора. При наличии дополнительных вопросов есть смысл обратиться за консультацией в сервисный центр
При наличии дополнительных вопросов есть смысл обратиться за консультацией в сервисный центр
Определяясь, какая щетка лучше в конкретном случае, лучше обратиться к инструкции или тех паспорту прибора. При наличии дополнительных вопросов есть смысл обратиться за консультацией в сервисный центр.
ЩЕТКИ ЭЛЕКТРИЧЕСКИХ МАШИН
1. ЩЕТКИ ЭЛЕКТРИЧЕСКИХ МАШИН
1.1. Щетка
— токопроводящий элемент, непосредственно соприкасающийся с коллектором или контактным кольцом, предназначенный обеспечивать электрическую связь подвижной и неподвижной частей электрической машины
1.2. Тангенциальный размер щетки
— размер щетки электрической машины в направлении касательной к рабочей поверхности коллектора или контактного кольца
1.3. Аксиальный размер щетки
— размер щетки электрической машины в направлении оси коллектора или контактного кольца
1.4. Радиальный размер щетки
— наибольший размер щетки электрической машины в направлении оси
1.5. Фаска щетки
1.6. Ось щетки
— осевая линия, проходящая через центры верхней и контактной поверхностей щетки электрической машины
1.7. Радиальная щетка
— щетка электрической машины, ось которой совпадает с продолжением радиуса коллектора или контактного кольца
1.8. Угол наклона щетки
1.9. Реактивная щетка
— щетка электрической машины, ось которой наклонена против направления вращения коллектора или контактного кольца
1.10. Волочащаяся щетка
— щетка электрической машины, ось которой наклонена в направлении вращения коллектора или контактного кольца
1.11. Угол скоса верхней поверхности щетки
1.12. Щетка «тандем»
1.13. Щетка«V —тандем»
1.14. Положительный угол скоса верхней поверхности щетки
1.15. Отрицательный угол скоса верхней поверхности щетки
1.16. Набегающий край щетки
— размер щетки электрической машины, под который входит контактная поверхность коллектора или контактного кольца при его вращении
1.17. Сбегающий край щетки
— край щетки электрической машины, из-под которого выходит контактная поверхность коллектора или контактного кольца при его вращении
1.18. Контактная поверхность щетки
— поверхность щетки электрической машины, непосредственно соприкасающаяся с поверхностью коллектора или контактного кольца
1.19. Скошенная контактная поверхность щетки
1.20. Закругленная контактная поверхность щетки
1.21. Верхняя часть щетки (верх щетки)
1.22. Верх щетки со скосом
1.23. Верх щетки с частичным скосом
1.24. Верх щетки наклонный
1.25. Частично наклонный верх
1.26. Верхняя часть щетки с уступом
1.27. Верх со скошенным углом
1.28. Верхняя поверхность щетки
1.29. Закругленная верхняя поверхность щетки
1.30. Верхняя поверхность щетки с канавкой
1.31. Верхняя поверхность щетки с пазом
1.32. Пазы для выхода пыли
1.33. Щетка с головкой
— щетка электрической машины, верх которой выполнен в виде выступа соответствующей формы
1.34. Головка щетки в виде «ласточкиного хвоста»
1.35. Головка щетки цилиндрическая
1.36. Головка щетки коническая
1.37. Боковые грани щетки
1.38. Внутренняя грань щетки
— грань щетки электрической машины, обращенная к сердечнику якоря
1.39. Наружная грань щетки
1.40. Лицевые грани щетки
1.41. Передняя лицевая грань щетки
1.42. Задняя лицевая грань щетки
1.43. Неразрезная щетка
1.44. Разрезная щетка
1.45. Раздельная щетка из двух материалов
1.46. Разрезная щетка с общим отдельным клинообразным верхом
1.47. Разрезная тройная щетка с общим отдельным верхом
1.48. Раздельная тройная щетка из двух материалов с общим отдельным верхом
1.49. Щетка армированная
1.50. Многослойная неразрезная щетка
— щетка электрической машины, изготовленная из слоев двух или более материалов
1.51. Щетка цельная из двух материалов
— щетка электрической машины, изготовленная из слоев двух материалов
1.52. Слоистая щетка с прокладкой из металлической сетки
1.53. Щетка со вставками
— щетка электрической машины, имеющая на контактной поверхности отверстия, через которые вводят специальный заполняющий материал (заполнитель)
1.54. Накладка щетки
— элемент арматуры щетки электрической машины, защищающий верхнюю поверхность щетки от механических повреждений, изолирующий и амортизирующий ее, а также равномерно распределяющий давление на щетку
1.55. Металлическая вставка щетки
1.56. Металлическая накладка щетки
1.57. Металлический верх щетки
1.58. Выступающая накладка щетки
1.59. Амортизирующая изоляционная накладка щетки
1.60. Токоведущий провод щетки
— элемент арматуры щетки электрической машины, предназначенный для подвода (отвода) электрического тока, конструктивно выполненный в виде гибкого провода
1.61. Изолирующий, защищенный токоведущий провод
1.62. Крепление токоведущего провода в тело щетки способом развальцовки
1.63. Крепление токоведущего провода в тело щетки способом запрессовки
1.64. Крепление токоведущего провода в тело щетки способом пайки
1.65. Крепление токоведущего провода в тело щетки способом конопатки
1.66. Луженый токоведущий провод
— токоведущий провод, состоящий из провода с оловянистым покрытием
Замена щеток на шуруповерте своими силами
Для электрического инструмента подходят только те изделия, которые были выпущены для конкретной модели. Перед тем, как на шуруповерте заменить щетки, и одновременно провести профилактическое обслуживание, нужно подготовить следующие инструменты:
- набор отверток с плоскими шлицами;
- соответствующий пинцет или щипцы с концами круглыми в сечении (круглогубцы);
- ручку с насадками Torx либо комплект отверток с фигурными шлицами типа Torx.
Вначале откручивают крышку отсека, вытаскивают остатки износившихся элементов. Угольные щетки фиксируются в латунных стаканах или в подпружиненных щеткодержателях. Во время ремонтных работ пружины могут упереться в коллекторные стенки, чтобы этого не произошло для этого имеются специальные штыри.
Щетки снимают вместе с держателем. Их измеряют штангенциркулем и сравнивают по размерам с новыми деталями. Если они оказались более крупными, можно обработать плоским надфилем или наждачной бумагой зернистостью 150. Далее сравнивают положение выводов контактных проводов. Если они не подходят, для проводов необходимо вырезать канавки. Как только все будет готово, новые изделия устанавливают, к соответствующим клеммам подсоединяют провода. Можно старые провода припаять к новым элементам. После того как они будут установлены, обязательно проверяют, как работает инструмент. Ровный звук, без резких перепадов, без искрения щеток свидетельствует о нормальной работе шуруповерта и правильно выполненной процедуре.
Тонкости эксплуатации
Установить или поменять кордщетку на болгарке не сложнее, чем сделать это с отрезным кругом. Крепить ее нужно гайкой, а для ее затягивания и откручивания применяется тот же штатный рожковый ключ со штырями. Некоторые чашечные и конусные щетки выпускаются уже с гайкой. Замена такой насадки еще проще, достаточно накрутить ее на штифт. Работа с кордщеткой не подразумевает сильного давления в направлении обрабатываемой поверхности, это может вызвать появление борозд, что будет признаком некачественной, непрофессиональной обработки.
Недопустима работа без защитного кожуха. Для защиты глаз от осколков проволочного корда, стружки или разлетающихся кусочков старой краски и металлической окалины необходимы защитные очки или маска. Высокая скорость вращения щетки может придать осколкам совершенно непредсказуемую траекторию, поэтому защита для глаз должна плотно прилегать к лицу. Желательно также защитить от искр и стружки руки, возможны мелкие металлические занозы или порезы крупной стружкой и острыми краями окалины.
Подробнее смотрите в следующем видео.
Особенности подбора
Планируя покупку, следует подробно изучить, как выбрать щетки для электродвигателя. Если установленные щетки износились, то целесообразно определить их основные параметры, что поможет в последующем правильно заменить устройства. Важны также геометрические формы, размер, марка графита.
Если вы выбираете графитовые щетки, то учитывайте, что они могут быть жесткими и мягкими. При этом медь на коллекторе также отличается по жесткости. Когда вы выбираете несовпадающие варианты, то один из элементов будет выходить из строя быстрее из-за высокой силы трения и износа.
Щетки различаются и по уровню активного сопротивления
Это важно знать для расчета параметров обмоток и характеристик ПРУ. Щеточный узел должен работать согласованно
Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп
Поэтому следует учесть особенности прижимного блока, характеристики направляющих и контактных групп.
От степени прижима зависит надежность работы. Если прижатие чрезмерное, то коллектор и щеточный блок могут перегреваться, а при недостаточной степени прижима возможно искрение.
На фото щеток для электродвигателей представлены разные их модификации. Однако не все из них могут применяться в конкретных условиях. Например, не рекомендуется монтировать в электроинструменте генераторные модификации медно-графитовых изделий. Чрезмерный перегрев и высокие токи приведут к проблемам с работоспособностью обмоток.
Назначение и свойства щёток для электроинструмента
Щетки на шуруповерте любой марки, включая Бош (Bosch PRS 1200, PRS 1440, PRS 1800, Бош GSR 14.4 В li), Хитачи (Hitachi DS 12 DVF 3), Макита (Makita 6271 D, Макита DDF 454), Метабо, PIT и прочих, служат проводником тока. Они участвуют в передаче тока на ротор, тем самым обеспечивают вращение. Потому материал для их изготовления должен проводить электричество, быть твердым, чтобы под воздействием трения не сильно изнашивался.
Этим требованиями отвечают угольные (графитовые) щетки. Этот материал в случае возникновения между контактами электрической дуги напряжения не приваривается к металлу. А она при работе мотора возникает очень часто. Щетки на шуруповерте должны обладать устойчивостью к температурным, механическим и химическим воздействиям, высокими показателями теплопроводности. Хорошие щетки имеют большой срок эксплуатации, мало искрят.
Выбирать эти детали нужно внимательно, потому как они выпускаются разных размеров. Для замены необходимо брать изделия под конкретную модель шуруповерта и этого же производителя. Надо иметь в виду, что при больших нагрузках и интенсивной работе инструмента, щетки прослужат недолго.
Угольные щетки для шуруповерта
