Гидроабразивная резка металла: установки, оборудование, давление

Технология резки

Вода, нагнетаемая насосом до сверхвысокого давления порядка 1000–6000 атмосфер, подается в режущую головку. Вырываясь через узкое сопло (дюзу) обычно диаметром 0,08–0,5 мм с околозуковой или сверхзвуковой скоростью (до 900–1200 м/c и выше), струя воды поступает в смесительную камеру, где начинает смешиваться с частицами абразива – гранатовым песком, зернами электрокорунда, карбида кремния или другого высокотвердого материала. Смешанная струя выходит из смесительной (смешивающей) трубки с внутренним диаметром 0,5–1,5 мм и разрезает материал. В некоторых моделях режущих головок абразив подается в смесительную трубку. Для гашения остаточной энергии струи используется слой воды толщиной, как правило, 70–100 сантиметров.

Рисунок. Схема гидроабразивной резки

Рисунок. Схема смешивания частицы абразива

При гидрорезке (без абразива) схема упрощена: вода под давлением вырывается через сопло и направляется на разрезаемое изделие.

Таблица. Характерная область применения технологий резки водой

Гидрорезка	Гидроабразивная резка
Кожа, текстиль, войлок (обувная, кожаная, текстильная промышленность)	Листы из сталей, металлов
Пластики, резиновые изделия (автомобильная промышленность)	Различные металлические детали (отливки, шестерни и др.)
Электронные платы	Сплавы алюминия, титана и др., композитные материалы, толстостенные пластмассы (авиационная и космическая промышленность)
Ламинированные материалы (авиационная и космическая промышленность)	Бетон, железобетон, гипсовые блоки, твердая брусчатка и др. строительные материалы
Теплоизоляционные, уплотнительные и шумопонижающие материалы	Камень, гранит, мрамор и др.
Продукты питания – замороженные продукты, плотные продукты, шоколад, выпечка и др.	Стекло, бронированное стекло, керамика
Бумага, картон	Комбинированные материалы, материалы с покрытием
Дерево	Дерево
Термо- и дуропласт	Армированные пластики

При гидроабразивной резке разрушительная способность струи создается в гораздо большей степени за счет абразива, а вода выполняет преимущественно транспортную функцию. Размер абразивных частиц подбирается равным 10–30% диаметра режущей струи для обеспечения ее эффективного воздействия и стабильного истечения. Обычно размер зерен составляет 0,15–0,25 мм (150–250 мкм), а в ряде случаев – порядка 0,075–0,1 мм (75–100 мкм), если необходимо получение поверхности реза с низкой шероховатостью. Считается, что оптимальный размер абразива должен быть меньше величины (d_с.т. – d_в.с. )/2, где d_с.т. – внутренний диаметр смесительной трубки, d_в.с. – внутренний диаметр водяного сопла.

В качестве абразива применяются различные материалы с твердостью по Моосу от 6,5. Их выбор зависит от вида и твердости обрабатываемого изделия, а также следует учитывать, что более твердый абразив быстрее изнашивает узлы режущей головки.

Таблица. Типичная область применения некоторых абразивных материалов при резке

Наименование	Характерная область применения
Гранатовый песок (состоит из корунда Al₂O₃, кварцевого песка SiO₂, оксида железа Fe₂O₃ и других компонентов)	Широко распространен для резки различных материалов, в особенности высоколегированных сталей и титановых сплавов
Зерна электрокорунда (состоит преимущественно из корунда Al₂O₃, а также примесей) или его разновидности	Искусственные материалы с очень высокой твердостью по Моосу. Используются для резки сталей, алюминия, титана, железобетона, гранита и др. материалов
Зерна карбида кремния (SiC) – зеленого или черного
Кварцевый песок (SiO₂)	Резка стекла
Частицы силикатного шлака	Резка пластика, армированного стекло- либо углеродными волокнами

Сопла обычно изготавливают из сапфира, рубина или алмаза. Срок службы сапфировых и рубиновых сопел составляет до 100–200 часов, алмазных сопел – до 1000–2000 часов. При гидрорезке не применяются рубиновые сопла, а сапфировые обычно служат в 2 раза дольше.

Смесительные трубки изготавливают из сверхпрочных сплавов. Срок службы – как правило, до 150–200 часов.

2 Установка гидроабразивной резки металла – особенности конструкции

Установка гидроабразивной резки настолько же уникальна, как и сама технология, несопоставима по конструкции ни с одним известным оборудованием для подобного вида обработки изделий. Первая ее особенность – наличие рабочей ванны, в которой происходит резка, имеющей следующие элементы:

Несущие опоры из нержавеющей стали, приспособленные для простой, быстрой замены при наступлении износа.
Быстросъемные ребра для поддержки разрезаемого материала. Устанавливаются на несущие опоры и обеспечивают их защиту от гидроабразивной струи.
Система быстрого набора, выпуска воды, обеспечивающая обработку заготовок, полностью погруженных в водную среду – рабочая зона защищена от образующейся пыли (остается в воде) и шума, уровень которого снижается до 65 Дб.

Следующая особенность – бак для абразива, обеспечивающий простоту работы с оборудованием:

конструкция позволяет пополнять запас абразивного материала даже в процессе работы установки – существенная экономия времени;
оборудован датчиками контроля объема абразива.

Имеет свои особенности и система перемещения:

У станка консольная конструкция, оснащенная ременным приводом, осуществляющем перемещение по осям.
Ременной привод наиболее приспособлен для использования на гидроабразивных станках, так как практически не боится, когда в него попадает абразивный материал. Привод прост в эксплуатации, а в случае износа легко заменяем.
Высокая точность позиционирования (±0,025 мм) обеспечивается индуктивными линейными датчиками.
Осевое перемещение осуществляется по линейным направляющим, благодаря чему обеспечивается плавность скорости и хода, точность позиционирования.

Самый важный узел гидроабразивной установки – насос высокого давления, осуществляющий сжатие и доставку воды в рабочую зону. Автоматическое управление всеми параметрами процесса резки производится системой ЧПУ. Для удобства быстрой и точной настройки или привязки все станки оснащены переносным пультом с маховичком.

Система поддержания постоянного зазора представляет собой особый контактный механизм, перемещающийся по листу и обеспечивающий поддержание оптимального расстояния между поверхностью изделия и фокусирующей трубкой. Это способствует качеству и точности реза, а также не допускает опасности столкновения трубки с заготовкой.

Особая конструкция станков – угловая голова:

обеспечивает подвижность режущей головки в 2 плоскостях с поворотом на углы наклона до 60° включительно – это позволяет обрабатывать криволинейные поверхности, фаски, компенсировать конусность в процессе обработки;
конструкцией предусмотрено, что при выполнении фаски или компенсации конусности перемещение происходит только по 1 поворотной оси – это обеспечивает неизменность угла и высокую точность;
сложные поверхности могут обрабатываться одновременно по 5 координатам.

Станок для гидроабразивной резки металла оборудован системой загрузки обрабатываемого материала. Наибольшее распространение получили:

Кран-балки, оснащенные механическими или вакуумными захватами. В качестве силовой установки используется тельфер.
Подъемники гидравлические, пневматические с регулируемыми рычагами, которые поддерживают материал в самых важных местах – получили широкое применение при работах с хрупкими материалами.

Датчик, контролирующий подачу абразивного состава:

Проверяет количество поступающего абразива во время обработки – рез может выполняться без присутствия оператора.
Обеспечивает остановку работы станка при попадании посторонних материалов (не предусмотренных фракций или остатков мешковины) в режущую головку. Допустимый диапазон задается со стойки оператора (можно изменить в процессе обработки).

На станок, при необходимости, можно установить ультразвуковую или лазерную систему сканирования поверхности заготовки. Устройство выявляет неровности поверхности заготовки и тем самым обеспечивает поддержание требуемого зазора, а также максимальную точность резки.

Гидроабразивное оборудование может быть оснащено устройством удаления отработанного абразива:

состоит из насоса и бака отстойника;
отличительная особенность – использование насоса мембранного типа, который прост в обслуживании и максимально приспособлен для эксплуатации в агрессивных средах;
удобство работы обеспечивается тем, что бак для абразива оборудован быстросъемными разъемами для легкого подсоединения шлангов, а также приспособлен к транспортировке погрузчиком или кран-балкой.

Оборудование в промышленности

Современные станки для профессионального использования позволяют обрабатывать нержавеющую сталь толщиной до 20 сантиметров. При этом не важны прочностные показатели и группа металлов. Небольшой диаметр струи (1 мм) позволяет получать рез с очень высоким допуском. Если используется промышленный станок, то появляется возможность обработки камня и других твердых пород, таких как мрамор и др.

В настоящее время это один из наиболее эффективных и популярных методов резки стекла. ГАР работает как с тонким хрусталем, так и с пуленепробиваемым стеклом с точностью до микрона. Сегодня станки ГАР применяются для изготовления прокладок, обработки пеноматериалов, таких как резина и пластик. Но чтобы добиться оптимальных результатов, необходимо использовать современные электронные системы и различные сканеры.

Эксплуатация станков с ЧПУ

Прогресс в плане гидроабразивной резки металла развивался бурно, и станки такого типа решили оборудовать ЧПУ. Числовое программное управление позволило добиться большей точности в резке и значительно ускорить процесс. В сравнении с работой мастера своими руками, управляемый электроникой станок может вырезать более сложные формы и проводить резку под различными углам.

Оборудование ЧПУ

Станки с ЧПУ используются для изготовления заготовок из различных сталей, алюминия, меди, бронзы и других широко распространенных металлов.

Преимущества гидроабразивных станков с ЧПУ выражается в таких моментах:

Такой станок работает строго в соответствии с заданной программой. При этом изготовление серийных деталей может проводится по индивидуальному программному обеспечению.
На станках с ручным управлением давление струи может быть выбрано неправильно, что приведет к браку заготовки. Оборудование с компьютерным управлением такую погрешность исключает: ЧПУ контролирует качестве среза и в автоматическом режиме выбирает правильный режим.
С помощью программного обеспечения оператор может сделать отверстия в определенных местах заданного диаметра.
После обработки заготовки на гидроабразивном станке деталь получается полностью готовой: ее не требуется шлифовать, обтачивать или проводить какую-либо еще дополнительную обработку.

Еще некоторые особенности

Гидроабразивный станок – это уникальный аппарат, который позволяет играть с формами. Что это значит? По завершении работы, производимая деталь или элемент не нуждается в дополнительной обработке, так что те, кто работает со станком могут позволить себе делать практически ювелирную работу с очень тонкими и деликатными срезами.

С самим аппаратом работать просто. Если исследовать его программное обеспечение, становится очевидно, что с агрегатом справится даже ребенок. Все просто и понятно.

Оборудование, которое занимается абразивной резкой металла, способно работать с самым толстым исходным материалом. Это возможно благодаря работе под давлением. Согласно утверждениям производителя, станку подвластен даже металл, толщина которого 20 сантиметров. Удивительные показатели, не так ли?

Гидроабразивная резка металла

Устройство гидроабразивного станка

Гидроабразивный станок (возможна установка ЧПУ) для выполнения операций по резке материалов состоит из следующих агрегатов:

Рис. 2 Гидроабразивное оборудование (оснащенное системой ЧПУ).

Насосной станции.
Подводящего трубопровода.
Стола координатного с охлаждающей ванной и системой приводов позиционирования головок.
Головок режущих.
Системного блока подачи рабочей смеси.
Емкости сбора для воды.
Блока управления операциями, ЧПУ.

Вода из системы водоснабжения подается в насос, где сжимается и под большим напором поступает к режущей головке по соединительному трубопроводу. Одновременно происходит смешивание абразивных компонентов и подача в специальную смесительную камеру с созданием запаса в мини бункере.

На координатном горизонтальном столе предварительно до начала операции резки с помощью зажимов производится фиксация заготовки и позиционирование режущих головок. В ходе процесса резки образуются отходы, состоящие из частиц материала, абразива и воды которые скапливаются в ванной.

Для осуществления высокой точности операции резки головки оснащаются механизмом координатной корректировки по 5 осям:

X (движение вперед и назад);
Y (смещение влево и право);
Z(смещение вверх и вниз);
A (смещение с изменением угла наклона);
С (круговое движение вокруг оси Z).

Уровень воды в охлаждающей ванне регулируется в зависимости от протекающих процессов при резке заготовок. Излишки удаляются в накопительный бак, где производится очистка от частиц абразива и шлама.

Одним из основных узлов станка является водяной насос. В насосе применена плунжерная система позволяющая, сжимать воду до высокого давления.

Плунжерные насосы используются 2 типов:

усиливающего (бустерные);
прямого действия.

Насос прямого действия работает по принципу создания низкого давления в цилиндре, откуда вода поступает в насос высокого давления, где с помощью воздействия системы камер и 3 поршней создается необходимый напор воды. Насосы прямого действия имеют невысокую цену и высокий показатель КПД, достигающий 95%, что позволяет создавать требуемый напор воды в системе до 3800 атм.

Для создания рабочего давления требуемого для процесса резки от 4150 до 6000 бар применяются бустерные насосы. В усиливающих насосах необходимый напор воды создается в камере, где поршень приводится в движение поочередно поступающим маслом под давлением 207 атм. В результате осуществления процесса создается напор воды, превышающий в 20 раз давление масла (за счет разности площадей).

Для выравнивания напора воды в системе используется специальный блок аттенюатор, обеспечивающий непрерывность поступления жидкости под большим давлением.

Насосы мультипликаторного типа конструктивно имеют более сложное устройство и требуют принудительной системы охлаждения механизмов.

Для осуществления процесса резки требуется чистая вода без примесей, которую обеспечивает система подготовки воды, осуществляющая процессы, связанные со смягчением воды и удалением элементов: марганца, железа, кремния.

Для предотвращения столкновения режущих головок и достижения высокой точности при обработке заготовки на станке устанавливается специальная система останавливающая процесс при обнаружении неровной поверхности. На подающем трубопроводе устанавливается защита, подключенная к датчику. При столкновении датчик подает сигнал предупреждения, и резак прекращает свое движение.

Для регулирования глубины реза материала используется система постоянного контроля, позволяющая в автоматическом режиме поддерживать необходимый точный зазор между головкой и обрабатываемой заготовкой.

Оборудование для гидрорезки

Называют «непыльным». Действительно, стружки фактически нет, вернее, они сразу вымывается водой, получается очень ровный и чистый срез, который, в большинстве случаев, даже не требует шлифовки. Технологический процесс построен на природном явлении водоемов – эрозии, то есть способности размывать берега, при этом обтачивая камни, корни деревьев. Суть остается прежней, но чтобы многократно ускорить воздействие, в жидкость добавляют абразив.

Такая смесь выпускается струей очень высокого напора. Давление доходит до 6 тысяч атмосфер, при этом развивается скорость, которая в три раза превышает распространение звуковой волны в воздухе, – 800-1000 метров в секунду. Две основные задачи оборудования:

отрыв и вымывание частиц материала заготовки;
моментальное охлаждение и очищение.

Устройство станка, который режет водой

Классический аппарат имеет множество узлов:

корпус – обычно состоит из металла, как наиболее износостойкого и долговечного материала, благодаря нему, он достаточно массивный;
емкость для воды – крупная, обычно не меньше двух кубических литров, но может быть больше;
мощный насос – он выполняет важную функцию, нагнетает высокое давление и направляет жидкость из резервуара в место объединения двух компонентов;
прочные шланги – соединяют все узлы;
отсек для хранения и подачи абразивных частиц;
смеситель;
инструмент – он регулирует мощность струи, ее ширину, направление;
плоскость, на которой расположена заготовка и будет происходить работа;
блок управления.

Большинство станков оснащены ЧПУ, инженер только руководит процессом с помощью пульта, но не занимается резкой вручную. Это удобно – нет негативного воздействия на обслуживающего машину человека и при этом достигается отличная точность. Еще одно достоинство ЧПУ – возможность использования программ для автоматизированного проектирования, на которых можно создавать проект в формате, совместимым с блоком управления.

Особенности устройства основных узлов

Уникальность установки заключается во многих отличиях, начиная с рабочего стола. Вместо привычной плоскости здесь представлена ванна с неглубокими бортами. Она оснащена ребрами для захвата и фиксации заготовки, они быстро снимаются и накладываются. Также емкость быстро набирается жидкостью, а затем сливается. Постоянное нахождение металла в водной среде позволяет избавить производство от шума и пыли. Емкость, которая содержит абразивные частицы, легко вынимается, имеет функцию пополнения даже в ходе работы, а также оснащена датчиками, контролирующими количество смеси.

Очень важна система перемещения инструмента. Она поставлена на ремни, которые двигают резак по линейным плоскостям. используются именно ремешки, а не цепи, так как они более невосприимчивы к влаге, а также у нечаянному попаданию абразива. Дополнительное преимущество – их легко менять при износе. Подробнее об устройства посмотрим на видео:

За счет чего выполняется резка

В специальных аппаратах давление воды нагнетается до показателей в несколько тысяч атмосфер. Затем, жидкость подается через ультра тонкое сопло, благодаря чему ударная сила струи возрастает. Таким тонким потоком можно разделять дерево, кожу, пластик. Называется это гидрорезка.

В сочетании с этой технологией, используется более длинное сопло, имеющее внутри смесительную камеру и дополнительный подвод для подачи абразивного материала. Жидкость под давлением здесь играет второстепенную роль, являясь переносчиком твердых частиц. Последние, врезаясь на высокой скорости в основной материал, пронизывают его насквозь, рассекая элементы изделия под углом, заданным соплом. Это называется гидроабразивная резка. Количество и масса абразива зависит от толщины и вида обрабатываемого материала, и настраивается индивидуально для каждой работы.

https://www.youtube.com/watch?v=prkxxpKhKsk

Применения в различных отраслях

Применение обработки с помощью воды практически не имеет границ. Но изготовить такие аппараты своими руками чрезвычайно сложно, поэтому использование в домашних условиях маловероятно.

В оборонной промышленности

Гидроабразивное оборудование обеспечивают высокую точность резки при работе со сложными композитными материалами, пуленепробиваемым стеклом, бронированными листами, титаном, сплавами. Для разрезания утилизируемых старых снарядов и работы со взрывчатыми веществами такая технология является наиболее безопасной.

В стекольной промышленности

Для резки зеркального, простого, ламинированного, узорчатого, ударопрочного, бронированного и армированного стекла гидроабразивные станки являются оптимальными. Они позволяют изготавливать стеклянные изделия всевозможных форм. Из этих элементов создаются витражи, панно, элементы декора и другие предметы.

В строительстве

В строительной отрасли гидроабразивная технология применяется для решения следующих задач:

демонтаж различных конструкций;
резка материалов (керамогранита, натурального камня, плитки и пр.);
производство декоративных инкрустированных элементов;
создание фигурных и сложных резов на трубах.

В машиностроении

Станки гидроабразивной обработки применяют в машиностроении для выполнения следующих операций:

резка листового металла, пластика, композитных материалов и сверхпрочных сплавов;
снятие фасок на обрабатываемых деталях перед выполнением сварочных работ;
изготовление с высочайшей точностью элементов и деталей сложной конфигурации;
удаление дефектов термической обработки (окалины, наплывов и др.).

В автомобильной промышленности

Гидроабразивное оборудование в автомобилестроении применяется в следующих целях:

изготовление различных пластмассовых деталей (приборных панелей, бамперов и др.);
раскрой элементов декора салона автомобиля (фальшпотолков, ковриков и пр.);
вырезка кузовных элементов из тонкого металла;
производство трехмерных деталей со сложным конструктивом;
раскрой многослойных стекол для автомобилей (триплекс).

В резинотехнической промышленности

Технология гидроабразивной обработки является отличным решением для работы с резиной разной плотности и толщины (до 300 мм). Резка происходит при достаточно низких температурных показателях (не более 90°C), поэтому не меняется структура самого материала и края не оплавляются.

В электротехнической промышленности

В электротехнической области станки для гидроабразивной резки находят применение для:

производства деталей из слюды и композитных материалов;
резки электротехнической стали, трансформаторного железа, меди и всевозможных сплавов;
раскроя аморфных металлов;
работы с резиной, пластиком, целлюлозой.

В авиационной и аэрокосмической промышленности

Гидроабразивные станки стали незаменимы для выполнения следующих задач:

изготовление пространственно сложных деталей из титана, алюминия, циркония и разных сплавов;
раскрой композитных материалов без нарушения структуры и расслоения;
производство элементов со сложным контуром;
выполнение замкнутых сложных вырезов в листовых заготовках.

В инструментальном производстве

Использование гидроабразивной технологии в инструментальном производстве позволяет осуществлять обработку стали, сплавов, а также материалов, обладающих повышенной твердостью. С помощью такого оборудования изготавливаются элементы пресс-форм, штампы, различный монолитный мелкий инструмент, сложные детали и технологическая оснастка.

Управление

Для эффективной работы станка необходим труд нескольких инженеров и операционистов. Проектировщик обязан создать проект в специальной компьютерной среде. Затем файл помещается в память устройства. Машина сама распределяет функции на остальные узлы. Сотрудник отвечает за достаточное количество расходных материалов, за запуск программы, контроль за выполнением и своевременное оповещение о поломке. Специалист по оборудованию обязан проводить техническое обследование (профилактическое), а также устранять неполадки.

Гидроабразивные станки с ЧПУ

Числовое программное управление позволяет осуществлять наиболее трудные детали с погрешностью в половину миллиметра. Производственный процес полность автоматизирован, он не требует постоянных команд, ему необходимо только однажды задать программу (выбрать из списка или ввести в память) и поставить запуск. Такое оборудование дорогостоящее, но более эффективное. Нет человеческого фактора, то есть минимизирован риск ошибок.

Как режут металл водой вручную

Менее популярные на производстве, зато теоретически возможны для изготовления в домашних условиях. Задача оператора – выбор угла резки, давления, напора и ширины струи. Работать с ним труднее, но, однажды научившись, специалист сможет делать очень эффективные простые формы. Точность остается высокой, но при этом набор функций относительно небольшой. Еще одно достоинство – цена значительно ниже, чем у оборудования с ЧПУ.

Классификация устройств

Гидроабразивные станки часто делят на ручные аппараты и устройства с числовым программным обеспечением (ЧПУ).

Конструкция абразивных станков для резки металла заметно сказывается на их технических характеристиках и производственной мощности.

Устройства с ручным управлением

Станки без ЧПУ полностью управляются оператором, который выставляет все параметры будущей обработки деталей. Кроме того, определенные этапы работы с заготовками оператору придется осуществлять самостоятельно. Но такие устройства имеют и целый ряд преимуществ:

Относительно низкая цена.
Одинаковое качество гидроабразивной резки титана, алюминия и других материалов.
Простата в уходе и управлении, которая не требует от оператора больших знаний и опыта работы в области металлообработки.
Достаточное количество функций, которые позволяют создавать простые детали с правильными геометрическими формами.

Аппараты с ЧПУ

Числовое программное обеспечение, установленное на гидроабразивных станках, значительно повышает их функциональность и производственную эффективность. Станки с ЧПУ позволяют качественно обрабатывать все виды металлических заготовок и делать это с высокой точностью. Автоматизированные аппараты обладают следующими преимуществами:

Программное обеспечение позволяет создавать в заготовках отверстия необходимого диаметра.
После завершения всех установленных операций, деталь не нуждается в дополнительной обработке.
Программное обеспечение позволяет выбрать индивидуальный режим обработки для каждой заготовки. Аппарат сам подберет необходимые показатели струи и другие параметры.
Аппараты с ЧПУ могут контролировать качество среза и самостоятельно менять его в соответствии с установленной программой и последовательностью действий станка.

В то же время такое устройство имеет и ряд существенных недостатков. Во-первых, стоимость гидроабразивного станка с ЧПУ значительно превышает цену на ручной аналог. Во-вторых, чтобы правильно задать параметры выполняемых работ, оператор должен обладать определенными знаниями в области металлообработки и опытом создания деталей на автоматизированных станках.

Цены на гидрорезку металла

Цены на гидроабразивную резку металла в столице достаточно неустойчивы. На них способен повлиять такой фактор, как удорожание энергоресурсов. Формируя прайсы, компании ориентируются на следующие позиции:

расход абразивного материала,
время на выполнение заказа,
временные затраты на настройку станка (особенно для устройств с ручным управлением).

Материалы, обрабатываемые гидроабразивной резкой

Водоструйная резка металла — далеко не единственное, на что способен гидроабразивный станок. Даже простая вода, без союза с абразивами, легко справляется:

с бумагой, картоном и гофрокартоном;
резиной;
древесиной;
текстильными материалами;
термопластом.

А с добавлением абразивных частиц она может резать все металлы, бетон и железобетон, пластик, керамику, стекло, твердые породы древесины.

Гидроабразивная резка — примеры работ

На сайте цеха вы сможете не только ознакомиться с прайс-листом, но и оценить услуги гидроабразивной резки в Москве для различных материалов. В нашем портфолио много сложных, но очень интересных заказов. Мы гордимся каждым из них и предлагаем вам воочию оценить нашу гидроабразивную резку стали и других материалов.

Основные причины, по которым стоит выбирать установку гидроабразивной резки

Стоимость гидроабразивной резки в столице наводит некоторых заказчиков на мысль о покупке собственного станка. Но так как затраты на оборудование достаточно велики, это оправданное решение лишь в том случае, если станок будет загружен на постоянной основе и вы планируете предлагать на нем гидрорезку в Москве сторонним организациям. Тогда услуги гидроабразивной резки металла со временем окупят расходы. В ином случае работы лучше заказывать.

С помощью гидроабразивной резки можно:

обеспечить возможность разделения и обточки достаточно крупных заготовок;
обработку самых твердых металлических сплавов;
выполнять фигурную резку особо чувствительных материалов, механическая обработка которых затруднена,
избежать расслаивания материалов, имеющих сложную структуру.

Обзор: первый настольный станок гидроабразивной резки WAZER

Станок для гидроабразивной резки WAZER: вода режет металл — первый настольный гидроабразивный станок с ЧПУ.

На международной выставке промышленных технологий IMTS 2021, в Чикаго, компания WAZER показала в действии первый настольный станок с ЧПУ для гидроабразивной резки.

Показываем и рассказываем: водяной резак WAZER.

Характеристики

История

«Вейзер» начинался как проект на «Кикстартере», в запуске которого участвовали несколько выпускников Пенсильванского университета.

Совсем немного времени заняло признание: аппарат считается одним из наиболее перспективных и награжден, например, премией “Выбор редакции Make Magazine 2019”.

Преимущества

«Вейзер» — относительно компактное оборудование, способное работать с огромным количеством материалов чисто и безопасно.

Устройство и принцип работы

Станок подмешивает частицы абразива в струю воды — испускаемая под высоким давлением, такая смесь способна резать практически любые материалы.

WAZER может резать особо прочные материалы с высокой детализацией и точностью, которых невозможно добиться при ручной обработке.

Материалы

В описании станка на нашем сайте можно найти таблицу материалов с толщиной и скоростью резки.

Например, титановая пластина толщиной 3 миллиметра режется со скоростью чуть менее двух сантиметров в минуту.

В список обрабатываемых материалов входят алюминий, медь, инструментальная и нержавеющая сталь, титан, пластмассы, керамика, стекло.

В комплекте с «Вейзером» поставляется собственный софт. Он работает с цифровыми моделями, подготовленными в системах автоматизированного проектирования. Программное обеспечение WAZER поддерживает форматы SVG и DXF.

Основной расходный материал станка — гранатовый песок фракции 80 меш (т.е., размер частицы не более 0,32 мм), средний расход которого составляет около 150 граммов в минуту.

Срок службы головки — около 3000 часов, рабочего стола — около 20 000.

Стоимость промышленного оборудования для гидроабразивной резки стартует от 100 тысяч долларов. Стоимость же установки WAZER в Соединенных Штатах составляет семь с половиной тысяч долларов — в стандартный комплект входит станок и насос.

Применение

Можем порекомендовать WAZER для любых областей применения, в которых требуется резка листового материала, в особенности жесткого, такого как металл и камень, но не только — ПВХ, например, нельзя резать лазером — образуется ядовитый и коррозионный газ, который опасен для оператора и вреден для оборудования, тут гидроабразивная резка — лучший вариант.

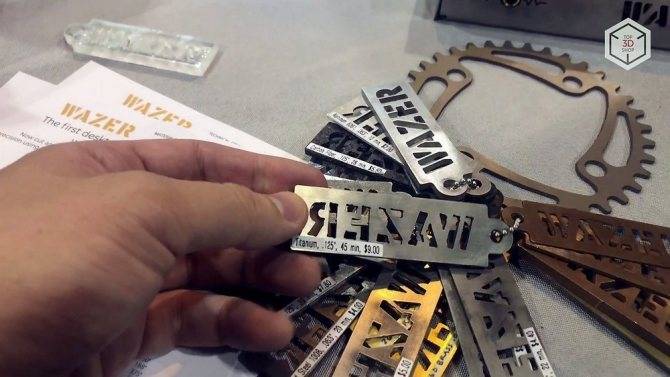

«Вэйзером» можно вырезать, в частности, подвижные функциональные металлические детали, вроде шестерней и других частей механизмов.

Заготовки клинков и кастомную фурнитуру для ножей.

Фигурную керамическую плитку и мебельные материалы.

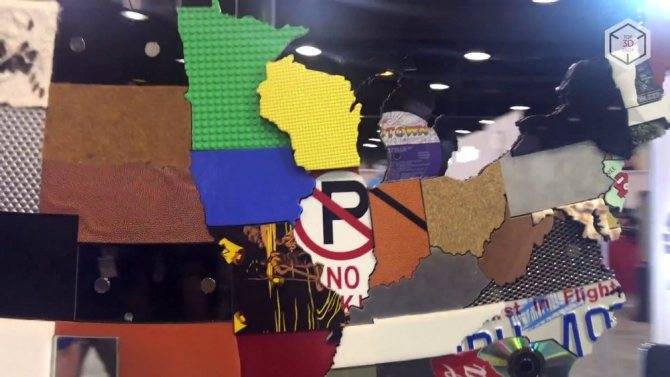

Авторские художественные работы из самого разного, порой неожиданного сырья.

Пластиковые элементы декора и многое, многое другое.

Даже кулинарные изделия. В этом случае абразив не нужен, мясо WAZER режет чистой водой.

Это оптимальный вотерджет для частной мастерской или малого бизнеса, либо для производства, где абразивная резка не является основной деятельностью, а выполняет вспомогательные функции — изготовление деталей для ремонта, частей прототипов и т.д.

Где купить

Вы можете сделать предзаказ на компактный гидроабразивный резак WAZER в Top 3D Shop, а также подобрать для своего бизнеса другое оборудование — фрезерные станки, лазерные граверы и резаки, 3D-принтеры и робототехнику.

Получить консультацию

Узнайте больше о возможностях усовершенствовать ваше производство интеграцией нового оборудования:

Гидроабразивная резка
