Гибкий вал для дрели: конструктивные особенности

Сфера применения мини дрели

Минидрель можно часто встретить в наборах мастеров, которые занимаются ремонтом компьютерной техники, сложного технического оборудования, или электриков, выполняющих монтаж систем видеонаблюдения и пожарной сигнализации. Для проведения подобных действий этот инструмент незаменим, так как классическая дрель или шуруповерт не способны зажать такое тонкое сверло в своем патроне, к тому же обороты и усилие этих приборов в разы выше необходимого номинала.

Существуют миниатюрные дрели, работающие от постоянного или переменного тока, а также от сжатого воздуха. Подобные детали можно встретить в стоматологическом кабинете, так как применение электроинструмента в данных условиях недопустимо.

Мини дрель стоматолога

Мини дрели широко применяются для следующих целей:

  1. Проделывание отверстий в пластиковых формах и листах, основах для микросхем и других изделий. Конечно, толстый металл инструмент просверлить не сможет, но для обработки листа до 1 миллиметра он прекрасно подходит;
  2. Закручивание и откручивание шурупов с мелкой шляпкой и резьбой. Такие крепежи встречаются в основном в оргтехнике, щитках электропроводки на автоматических выключателях, а также в электродвигателях малого размера и мощности;

Важно! Во время такого использования нужно снизить обороты дрели до минимума, иначе можно сточить шлицы биты или повредить гнездо шляпки шурупа

  1. Маленькие дрели, имеющие специальные насадки, могут использоваться в качестве гравера или шлифовальной машинки, для чего в их патрон устанавливаются шарообразные наконечники с рифленой поверхностью. В процессе вращения насадка обтачивает деталь или делает нужный рисунок, для улучшения результата и, чтобы не перегреть поверхность, рекомендуется использовать масленую эмульсию, понижающую трение.

Данные сферы, в которых используется мини дрели, являются основными, но кроме них, широкое распространение получили подобные инструменты в бытовой жизни, например, при обработке двух склеиваемых изделий из пластика или стекла. При подготовке стыка оба изделия зашлифовываются, после чего поверхность подгоняется таким образом, чтобы куски плотно прилегали друг к другу.

Мини дрель фабричного производства

Изготовление лазерного гравера с ЧПУ на ардуино

Граверы по особенностям своего функционирования делят на фрезерные и лазерные. В первых материал обрабатывается различными насадками. В лазерных моделях всю работу выполняет лазерный луч — это бесконтактный способ гравировки. При этом такое устройство относится к категории высокотехнологичного оборудования. Но самодельный гравер возможно сделать и в домашних условиях.

Чтобы создать лазерный гравер своими руками, понадобятся следующие детали, инструменты и материалы:

  • шаговые электродвигатели из dvd-привода;
  • вычислительная платформа Arduino;
  • плата Proto Board с дисплеем;
  • концевые выключатели для двигателей;
  • лазерный модуль (например, мощностью 3 Вт);
  • устройство регулировки величины постоянного напряжения;
  • система охлаждения лазера;
  • MOSFET (транзистор);
  • платы для сборки элементов управления электродвигателями;
  • корпус;
  • зубчатые шкивы и ремни для них;
  • различных размеров подшипники;
  • доски из дерева: 2 штуки размером 135х10х2 см и еще две — 125х10х2 см;
  • 4 круглых металлических стержня сечением 10 мм;
  • смазка;
  • хомуты, болты с шайбами и гайками;
  • тиски;
  • слесарные инструменты;
  • сверла;
  • электролобзик или циркулярная пила;
  • напильники либо наждачная бумага;
  • компьютер или ноутбук.

Станок собирают по такому алгоритму:

  • создают основание;
  • монтируют направляющие с подвижными каретками;
  • собирают электрическую схему;
  • устанавливают нужные программы на компьютер;
  • проводят юстировку (настройку) лазерной головки;
  • проверяют работоспособность станка.

Схема подсоединения шаговых электрических моторов, взятых из струйного принтера либо DVD, показана на фотографии ниже.

Вся последовательность действий, позволяющая собрать лазерный гравер на arduino, в деталях продемонстрирована в видеоролике далее.

Созданный ЧПУ-гравер обойдется гораздо дешевле, чем любые лазерные модели заводского производства. Его можно будет использовать для изготовления печатей, для фоторезиста, для работ с деревом, фанерой, пластиком, картоном, пенополистиролом и пробковыми листами. Также возможно выполнение гравировки по металлу.

Подготовка деталей будущей бормашины

Начать следует с изготовления трубки из длинного винта. Для этого нужно зажать в тисках дрель (это необходимо сделать за ручку, за корпус нельзя зажимать ни в коем случае). В патроне фиксируется болт без шляпки, а на его резьбовую сторону наворачивается кран Маевского – он будет использован в качестве направляющей. После подбирается сверло, подходящее под отверстие крана, дрель включается и винт просверливается ровно по центру на максимально возможную длину.

Винт необходимо просверлить по центру на всю длину ФОТО: youtube.com

Дальнейшая работа требует предельной аккуратности. При помощи двух надфилей, между которыми будет вращаться зажатый в патроне дрели винт, нужно снять резьбу так, чтобы на получившуюся втулку можно было насадить подшипники

При этом, с ближней к патрону стороны должно остаться около 6-8 см неповреждённой резьбы – это очень важно

При помощи надфилей винт обтачивается до нужного диаметра ФОТО: youtube.com

Особенности конструкции

Патрон состоит из набора цанг и зажимной гайки. Цанга может быть зажимной или подающей, а также выдвижной или неподвижной, и других модификаций.

Читать также: Как обозначаются сварные швы на чертежах

Итак, зажимная цанга имеет следующие разновидности:

  • Подающая заготовку;
  • Цельная зажимная;
  • Раздельная зажимная.

Первая цанга состоит из стальной втулки с 3 надрезами, формирующими подобие лепестка с концами в центр и пружинящими. Отверстие должно быть таким, чтобы заготовка плотно зажималась. Подающую цангу накручивают на вращающийся шток, который через определенный механизм подает заготовку. Под влиянием упругости лепестки плотно сидят на заготовке. Сила трения увеличивает сцепление во время обработки.

Цельная цанга представляет собой втулку с пружинящими при воздействии лепестками. Трехлепестковые модификации применяются для работы деталей диаметром менее 3 мм, четырехлепестковые используют для заготовок с диаметрами от 3 до 80 мм, далее следует задействовать шестилепестковые модификации. Сцепление растет за счет понижения размера прорезей при втягивании цанги внутрь патрона.

Разъемный вариант следует задействовать для деталей наименьшего диаметра. Раздвигают кулачки с помощью пружин. В комплект могут также входить сменные вкладыши.

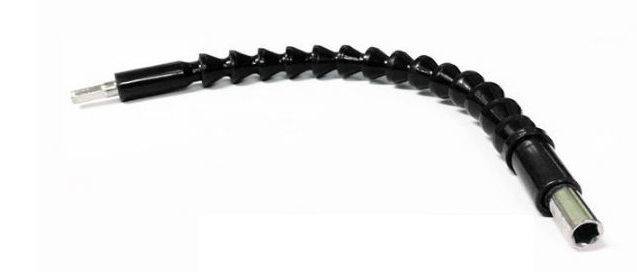

Зачем нужен гибкий вал

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус. Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления. В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели. Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий. С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Особенности конструкции

Гибкий вал для дрели способен изгибаться в любых направлениях, что собственно и является его основным преимуществом. Такая возможность вала была достигнута за счет применения следующих деталей:

  • Стальной трос, играющий роль вращающегося сердечника.
  • Проволока в виде спирали, располагающаяся снаружи устройства.

Вал снаружи покрывается специальной оболочкой, благодаря которой предотвращается вытекание смазки. Эта смазка способствует уменьшению трения, а также защищает сердечник от механических воздействий(истирания), повреждений и попаданию влаги.

Конструкция гибкого вала предусматривает применение подшипников, к которым крепится трос. Именно благодаря подшипникам обеспечивается вращение троса, который с одной стороны крепится к хвостовику, а с другой к патрону. Качественная насадка на дрель стоит около 2000 рублей. Есть модели дешевле, но все зависит от производителя и качества товара.

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла. Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки

Самодельная конструкция вала позволит не только сэкономить финансы, но еще и получить изделие необходимой длины. Стандартные изделия, выпускаемые производством, имеют длину не более 50 см. Иногда этого не достаточно, поэтому приходится прибегать к самостоятельному изготовлению оснащения для дрели.

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

Самодельная цанга-муфта простейшей конструкции

Простейшая цанга, работающая по принципу соединительной муфты, может быть изготовлена из стальной проволоки диаметром 1 мм. Следует иметь в виду, что цанга предложенной конструкции не является универсальным зажимным устройством и может быть использована только для сверл одного диаметра

При этом важно, чтобы поперечный размер применяемых сверл максимально точно соответствовал диаметру выходного вала приводного электродвигателя. Кроме того, важно учитывать, что использовать такой цанговый зажим можно только при сверлении материалов, обладающих невысокой вязкостью

Самодельный зажим из проволоки

Для изготовления цанговой муфты предложенной конструкции потребуются следующие расходные материалы, приспособления и инструменты:

  • цилиндрическая болванка из металла, диаметр которой соответствует диаметрам выходного вала электродвигателя и сверла;
  • проволока из стали;
  • электрический паяльник;
  • флюс для пайки.

Сам процесс изготовления цангового патрона для микродрели выполняется по следующему алгоритму:

Проволока наматывается на болванку таким образом, чтобы сформировалась жесткая пружина

Важно, чтобы витки пружины располагались как можно ближе друг к другу.
Готовую пружину, не снимая с болванки, тщательно пропаивают.. Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении

Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку

Простейший цанговый зажим для микродрели может быть изготовлен своими руками и в другом конструктивном исполнении. Конструкция такого патрона, себестоимость изготовления которого будет очень низкой, состоит из двух половинок, скрепленных винтом. На внутренней поверхности каждой из таких половинок протачиваются цилиндрические желобки, которые при затягивании винта обеспечивают фиксацию как зажима на валу приводного электродвигателя, так и применяемого инструмента. Решив изготовить такой цанговый зажим своими руками, имейте в виду: для того чтобы он работал корректно, перед началом его использования следует обязательно выполнить балансировку.

Самодельный зажим на основе цангового карандаша

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Гибкие валы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Гибкий вал должен состоять из троса, передающего вращение, и его защитной брони.

Допускается по согласованию потребителя с изготовителем установка на броню гибких валов

резиновых защитных муфт.

2.3. Трос гибкого вала должен состоять из сердечника и нескольких чередующихся между собой по направлению навитых слоев круглой проволоки и иметь наконечники или квадратные концы для соединения с вращающимися деталями трансмиссии и прибора.

Трос гибкого вала должен иметь правую навивку проволок внешнего слоя. Броня валов должна иметь арматуру для присоединения к неподвижным деталям трансмиссии и прибора.

2.4. Гибкие валы исполнения У и Т должны быть работоспособными при эксплуатации в диапазоне температур окружающей среды от минус 40 до плюс 70 °С.

Гибкие валы исполнения ХЛ должны быть работоспособными при температуре окружающей среды по ГОСТ 3940.

2.5. Гибкие валы должны обеспечивать надежную работу приборов на трассах с радиусами изгиба не менее 150 мм с углом изгиба не более 180°, при этом суммарный угол криволинейных частей трассы с таким радиусом не должен превышать 360°.

Тонкости проведения работ

Осуществляя различные мероприятия с данным приспособлением, необходимо обязательно придерживаться определённых правил по технике безопасности.

Отметим главные из них:

  • сверло должно быть надежно закреплено, а заготовка – зафиксирована;
  • работать с дрелью следует двумя руками;
  • нельзя прикладывать большие физические усилия и давить на инструмент;
  • запрещается переключать режимы работы до полной остановки инструмента;
  • необходимо использовать защитные приспособления;
  • сразу после окончания сверления нельзя прикасаться к насадке, так как она может быть нагрета

Как видно, данное устройство делает дрель универсальной, что позволяет выполнять различные виды работ в труднодоступных местах

Покупка такого инструмента станет оптимальным и простым решением для любого хозяина, а потому при выборе необходимо предварительно определиться с условиями использования инструмента и приобретать модель в соответствии с этим, обращая внимание не только на ее характеристики, но и на иные особенности

Обзор на угловую насадку для дрели с патроном вы можете посмотреть в видео ниже.

Как сделать самостоятельно в домашних условиях своими руками

При самостоятельном изготовлении гибкого вала, для начала нужно правильно подготовить тросик. Сначала его вытаскивают из специального защитного рукава. При этом нужно следить за тем, чтобы во время извлечения трос не распускался. Для этого, после удаления ограничительной пломбы, его необходимо пропаять, используя олово. Порядок выполнения таких работ следующий:

  1. Трос промазывается флюсом.
  2. Затем он нагревается.
  3. На следующем этапе тросик пропитывается оловом и уже, потом отрезается.

Затем трос необходимо вытащить из рукава. Со штока, который расположен на тросе для регулировки тяги необходимо срезать резьбу. Сделать это нужно таким образом, чтобы после устранения резьбы остался отрезок длиной 1,5-2 см.

К этому отрезку необходимо припаять трубу, на которую в будущем будут установлены подшипники. Трубу нужно одеть на отрезок и поместить в нее немного олова. После этого трубка прогревается при помощи паяльника до тех пор, пока помещенное в нее олово не расплавиться и не растечется по всей внутренней поверхности.

На следующем этапе необходимо подготовить специальный шток для установки патрона. Взять такой шток можно из старого CD или DVD привода. Однако можно воспользоваться и другим штоком, подходящего размера. Затем шток необходимо подогнать таким образом, чтобы он подходит к внутреннему диаметру трубы. Для этого на него нужно намотать изоленту, пока диаметр штока не совпадет с диаметром трубки. Потом шток нужно обмазать клеем и положить его в трубку.

Затем следует сделать корпус, в который будет помещен держатель. В этом случае можно воспользоваться металлической трубкой небольшого диаметра (чтобы диаметр трубки подошел к внешнему диаметру подшипников), в которую помещается трос с установленными на него подшипниками. В качестве альтернативы можно воспользоваться деревянным бруском.

Однако в этом случае, при помощи сверла, в его внутренней части придется делать полость для установки подшипников и тросика. При установке в корпус вала подшипников на них можно нанести немного масла. Внешнюю часть подшипников можно смазать клеем (при этом нужно внимательно следить за тем, чтобы клей не попадал в механизм подшипника, иначе произойдет его заклинивание).

На завершающем этапе изготовления нужно сделать рукоять с установленным в нее рукавом тросика. В этом случае можно воспользоваться деревянной рукоятью от старого либо сломанного паяльника. В нее нужно поместить рукав и закрепить его внутри используя клей. Затем тросик нужно смазать солидолом.

После этого трубка с тросом помещается в рукоятку с рукавом и крепится к ней при помощи клея. На завершающем этапе необходимо установить патрон цангу и вал для электродрели будет готов к работе.

С помощью такого вала инерция вращения непосредственно от электродрели передается на разные расстояния (стандартная длина гибкого вала промышленного производства, выпускаемого на предприятиях, составляет 50 см). Благодаря этому существенно упрощается выполнение таких работ как шлифовка, проделывание отверстий и закручивание саморезов в тех местах, куда сложно добраться обыкновенной дрелью.

Общие сведения

Интересно то, что существует несколько типов этого инструмента, и каждый из них приносит определенную пользу:

  • Маленький шуруповерт – используют вместе миниатюрной электрической отвертки, чтобы ремонтировать телефоны, часы и малогабаритную бытовую технику.
  • Складные приборы – такие модели используются для работ в ограниченных пространствах, куда не добраться с обычным полноразмерным прибором. Если в процесс ручка начинает создавать помехи, ее можно просто открутить.
  • Дрель-шуруповерт – конструкция, которая является гибридной. Она способна объединять в себе лучшие свойства для каждого инструмента.

Зачем нужен гибкий вал для дрели

Конструкция рассматриваемого изделия достаточно проста, но, несмотря на это, устройство является многофункциональным. Гибкий привод состоит из двух элементов: трос с бронированным основанием и мягкий корпус. На одной части такой насадки имеется специальный наконечник, при помощи которого вал крепится в патроне шуруповерта или дрели.

Вторая часть, в которой фиксируются насадки, оснащается патроном или специальным фиксатором для сменных бит. Наличие патрона на гибком валу для дрелей позволяет закреплять в конструкции прибора сверла и прочие виды насадок. Используется такое оборудование в медицине, а точнее, в сфере стоматологии. При помощи рассматриваемых изделий обеспечивается функционирование бор-машинок, которыми высверливаются отверстия в зубах для установки пломбы. Есть в продаже заводской гибкий вал для мини дрели гравера, которым пользуются мастера, занимающиеся ремонтом электроники, часов и прочих мелких приборов. Гибкий вал на дрель в строительстве применяется редко, но без него порой просто невозможно добраться до крепежного элемента, чтобы закрутить его или выкрутить. К случаям, когда без гибкого вала на электроинструмент не обойтись, относятся моменты, когда отсутствует прямой доступ для проведения работы дрелью или шуруповертом. Рассматриваемая насадка позволяет осуществлять различные виды работ:

  • Сверление отверстий в дереве, бетоне и металле
  • Шлифование и зачистка деталей
  • Завинчивание и вывинчивание различных винтов и саморезов

Использовать насадку (ее еще называют “гнущаяся спираль” или “гутаперчевый удлинитель”) для сверления отверстий в бетоне или металле не совсем удобно, так как для этого понадобится надежный упор, который не может дать полезное устройство в силу своих конструктивных особенностей.

Это интересно! Насадка под названием гибкий вал может использоваться не только на дрелях или шуруповертах, но и на болгарке УШМ. Однако с этим инструментом нужно быть предельно осторожным и внимательным. Ведь скорость вращения шпинделя достигает 11 000 оборотов в минуту, поэтому работать нужно с применением средств индивидуальной защиты.

Как сделать бормашину своими руками: инструкция по сборке и видео

Многих домашних мастеров интересует вопрос о том, может ли быть изготовлена бормашина своими руками. Решить эту задачу нетрудно, при этом готовое самодельное устройство при всей простоте своей конструкции будет отличаться достаточно высокой эффективностью и функциональностью.

Самодельная бормашина на основе малогабаритного электродвигателя

Самодельная бормашина обойдется недорого и не вызовет особых проблем при изготовлении. Она будет полезной во многих ситуациях, в том числе при выполнении таких технологических операций, как:

Шлифовка металлической детали бормашиной

Бормашинка, изготовленная по предложенной ниже инструкции, отличается компактными габаритами, небольшим весом и удобством использования. Такое устройство, сделанное своими руками в домашних условиях, одинаково успешно применяется для выполнения мелких и достаточно серьезных работ с изделиями из различных материалов – металла, дерева, пластика, кости и др. Очень полезна такая бормашинка в ювелирном деле, при ремонте мелких изделий различного назначения, изготовлении и ремонте электротехнических устройств и во многих других ситуациях.

Гибкий вал на дрель конструкция применение и изготовление

Такое интересное приспособление, как гибкий вал для дрели предназначается для сверления отверстий в труднодоступных местах. Труднодоступными местами являются такие участки, когда ограничивается доступ к ним за счет больших размеров электроинструментов. Чтобы облегчить работу электроинструментом, производители инструментов изобрели такое устройство, как гибкий вал на дрели и шуруповерты, купить которые просто в интернете или любом магазине инструментов . Представляет собой устройство гибкую насадку, которая передает крутящий момент на несоосный для электромотора инструмент.

Зачем нужен гибкий вал для дрели

Конструкция рассматриваемого изделия достаточно проста, но, несмотря на это, устройство является многофункциональным. Гибкий привод состоит из двух элементов: трос с бронированным основанием и мягкий корпус. На одной части такой насадки имеется специальный наконечник, при помощи которого вал крепится в патроне шуруповерта или дрели.

Вторая часть, в которой фиксируются насадки, оснащается патроном или специальным фиксатором для сменных бит. Наличие патрона на гибком валу для дрелей позволяет закреплять в конструкции прибора сверла и прочие виды насадок. Используется такое оборудование в медицине, а точнее, в сфере стоматологии. При помощи рассматриваемых изделий обеспечивается функционирование бор-машинок, которыми высверливаются отверстия в зубах для установки пломбы.

Есть в продаже заводской гибкий вал для мини дрели гравера, которым пользуются мастера, занимающиеся ремонтом электроники, часов и прочих мелких приборов.

Гибкий вал на дрель в строительстве применяется редко, но без него порой просто невозможно добраться до крепежного элемента, чтобы закрутить его или выкрутить. К случаям, когда без гибкого вала на электроинструмент не обойтись, относятся моменты, когда отсутствует прямой доступ для проведения работы дрелью или шуруповертом.
