Фуганок: назначение, виды, отличие от рубанка

1 Назначение и устройство

Оборудование фуговальной группы предназначено для прямолинейного строгания деревянных деталей, которое может выполняться по плоскости либо под углом. Такие агрегаты применяются в сфере деревообрабатывающей промышленности, мебельного производства, в строительных предприятиях и в быту.

В зависимости от особенностей конструкции все станки классифицируются на две группы:

• односторонние;
• двухсторонние.

Односторонний фуговальный станок используются для выравнивания одной из плоскостей детали (как правило, ее пласта), также они в два захода могут строгать оба пласта заготовки поочередно. Оборудование одностороннего типа выпускается с рабочей шириной строгания до 600 мм.

Основным рабочим узлом  любого строгально-фуговального станка является резальный вал, на который монтируются 2-4 ножа. Бытовое оборудование средней ценовой категории оснащается 2-мя ножами. На нижеприведенном изображении представлена схема конструкции одностороннего фуганка.

Односторонний фуговальный станок в работе

Базовой частью конструкции данного агрегата является станина коробчатого типа, выполненная из литого чугуна (в компактном оборудовании для дома — из листового металла). На станине зафиксированы все конструктивные узлы станка и рабочие столы — передний и задний. На столе посредством кронштейнов крепится направляющая линейка, обеспечивающая точность обработки.

Ножевой вал установлен в центральной части стола, он смонтирован  в станину на 2-ух шариковых подшипниках. Сам вал закрыт веерным ограждением, зафиксированным на столе с помощью шарниров. Ограждение установлено на пружине, прижимающей экран к валу. В продвинутых моделях фуганков на ножевом валу может присутствовать специальное устройство для заточки ножей.

Каждый из рабочих столов монтируется на станину через салазки, укомплектованные эксцентриковыми валами. Благодаря валам рабочий стол можно регулировать по высоте и в горизонтальной плоскости — приближая либо удаляя его от строгального вала.  Фиксация столов в требуемом положении обеспечивается за счет ограничительных винтов.

В станину агрегата встроен электродвигатель и вспомогательная пусковая аппаратура. Фуговальное оборудование промышленного класса комплектуется движками асинхронного типа, бытовые станки — коллекторными моторами. Асинхронные приводы отличаются способностью непрерывной работы — они устойчивы к перегрузкам и перегреву, тогда как коллекторный мотор является дешевым аналогом, не предназначенным для непрерывной работы. В оборудовании обеих типов электропривод соединяется с шпинделем посредством клиноременной передачи. Выбор требуемой частоты оборотов происходит посредством изменения положения ремня на шестеренках коробки передач

Двухсторонний фуговальный станок

Фуговальный станок двухстороннего типа представлен на схеме. Данный агрегат оснащен вторым ножевым валом (установлен над нижним резцом), что значительно повышает производительность станка, так как позволяет строгать заготовку  с 2-ух сторон одновременно.

Двухсторонние фуговальные станки также имеют встроенный автоподатчик, который отвечает за перемещение установленной в прижим заготовки (автоподатчик может отводиться в сторону, что позволяет выполнить быструю замену режущего инструмента). Также двухсторонние станки оснащены электромеханическим тормозом для моментальной остановки вращения ножевого вала.

Правила эксплуатации

Для выполнения работ ручным фуганком потребуются соответствующие знания и практические навыки

Прежде всего стоит акцентировать внимание на подготовительном этапе, который включает в себя ряд манипуляций

Настройка инструмента с выставлением требуемой глубины строгания и ширины захвата. Бытовые электрофуганки позволяют обрабатывать плоскости с шириной от 50 до 110 мм

Важно учитывать, что этот параметр определяется мощностью оборудования. Глубина погружения ножей зависит от характеристик обрабатываемой древесины.
Проверка количества оборотов силового агрегата

Кстати, существует ошибочное мнение, что производительность инструмента прямо пропорциональна его оборотистости. Однако на практике с ростом числа оборотов понижаются крутящий момент и усилие, что негативно отражается на качестве обработки твердых пород древесины.
Определение скорости подачи. В процессе эксплуатации фуганков данный параметр может составлять до 30 мм/сек при глубине строгания до 1,5 мм. Если последняя выше указанного значения, то практическая подача варьируется в пределах 10-20 мм/сек.

Помимо всего перечисленного, на подготовительной стадии потребуется максимально надежно закрепить заготовку на верстаке. Опытные мастера советуют начинать обработку с торцов и при минимальной глубине внедрения ножей. Подача и глубина увеличивается при отсутствии дефектов на поверхности после первого прохода. Их изменение допускается только после отключения инструмента и полной остановки барабана. А также обязательным условием является осмотр обрабатываемой поверхности с целью обнаружения возможного наличия гвоздей и других посторонних предметов.

Чтобы обеспечить максимальную прямолинейность движения фуганка, рекомендуется сделать разметку при помощи цветных мелков или строительного карандаша. Это также определяет равномерность строгания. В местах с сохранившимися линиями разметки глубина обработки будет меньше.

При эксплуатации стационарных станков для фугования обрабатываемая заготовка подается к валу с ножами вручную или же автоматически при помощи соответствующего устройства. В блоке памяти оборудования хранится довольно богатый арсенал специального программного обеспечения. Оно настраивает параметры с учетом характеристик древесины. Кстати, профессиональные модели способны обрабатывать несколько плоскостей одновременно.

Перед настройкой стационарного электрофуганка требуется опустить все части его рабочей поверхности. После этого на вал устанавливают нужное количество лезвий с соблюдением параллельности. На завершающем этапе необходимо выставить рабочие поверхности и направляющие, затем проверить станок на холостом ходу.

О том, как сделать фуговальный станок из электрорубанка Интерскол 110, смотрите в следующем видео.

Электрический инструмент ручного применения

Для несложных операций по обработке коротких по длине досок применяют ручной инструмент с электрическим приводом. Для обтесывания поверхности требуется применение большой силы, поэтому к ручному фуганку, рубанку или рейсмусу добавили электрический двигатель и немного усовершенствовали конструкцию. Из-за такого новшества его эксплуатационные характеристики улучшились:

• масса стала больше, увеличилась сила прижима;
• обработка стала точнее;
• работа ускорилась;
• появились сменные насадки в продаваемом комплекте.

Читать также: Как измерить силу тока аккумулятора мультиметром

Виды ручных рубанков

Типовая конструкция этого столярного приспособления имеет множество разновидностей. Даже классический ручной профессиональный рубанок, имеющий стандартные размеры, можно классифицировать в соответствии с конструктивными особенностями.

• Одинарный рубанок. Подходит для выравнивания поверхности, благодаря конструкции одинарного прямого лезвия ножа. Режущие края обладают наименьшим радиусом закругления, поэтому не оставляют следов на поверхности.
• Двойной рубанок. Удобен тем, что оснащен стружколомателем, который обеспечивает чистоту строгания. Поэтому инструмент незаменим при окончательной обработке изделия.

С развитием ремесла виды рубанков обрели много модификаций, каждая из которых отвечает определенному ряду задач.

• Фуганок. Это ручной инструмент для чистовой обработки изделия. Он отличается от рубанка длинной колодкой с двойным или одинарным ножом, позволяющей производить качественное выравнивание поверхности.
• Шерхебель — узкий рубанок, предназначенный для выемок, внешне похож на классический образец. Но шерхебель более массивен и отличается малым по ширине закругленным лезвием, которое при работе расположено к поверхности под углом в 45о. Такая особенность позволяет строгать дерево вдоль и поперек волокон, оставляя глубокие ложбины. Основное значение этого приспособления состоит в черновой обработке изделия и снятия грубого верхнего слоя древесины.

Для плоского строгания

Обработка плоских поверхностей, например брусков или досок правильной геометрической формы, должна производиться с высокой точностью. Отклонение от прямолинейности влечет изменение габаритных размеров изделия. Для такого вида обработки предусмотрены устройства, с характерными конструктивными особенностями.

• Полуфуганок. В отличие от типового фуганка имеет меньшие размеры подошвы и резца. Это позволяет обрабатывать как крупные, так и мелкие изделия с прямой и ровной поверхностью, при этом достигая высоких показателей точности.
• Цинубель. Предназначен для придания шероховатости, которая необходима для лучшего сцепления изделий при присоединении с помощью клея. Устройство оснащено зазубренным лезвием, которым можно стругать даже свилеватую древесину и торцы заготовок.

Для фигурного строгания

Фигурная обработка древесины — целое искусство

Для создания уникальных образцов, имеющих профильное сечение, важно применять первоклассный лесоматериал — прямослойный, с минимальным количеством сучков. Однако, не менее весомое значение имеет использование разновидностей столярных рубанков специального назначения

1. Калевка — вид рубанка, предназначенный для фигурной обработки изделий. Имеет многоуровневую подошву и специальные кромки на ноже. Используется при изготовлении карнизов, багетов и дверных проемов.
2. Шпунтубель. Применяется для выборки пазов, шпунтовых соединений или отверстий в досках, соединенных по системе шип — паз. Он состоит направляющей и закрепляющей колодок, удержанных винтами.
3. Грунтубель. Подходит для зачистки трапециевидных пазов вдоль древесных волокон.
4. Зензубелем выбирают четверти и пазы, а после зачищают их. Ножи этого инструмента напоминают лопатки, а в корпусе существует специальное отверстие для выхода стружки.
5. Фальцгебель используется для отборки и зачистки четвертей и имеет ступенчатую подошву.
6. Горбач имеет выпуклую форму подошвенной части, поэтому удобен для обработки полукруглых, вогнутых или цилиндрических поверхностей.

Виды инструмента

Классификация весьма обширна, связана с различными свойствами. Выделяют два основных типа:

1. Фуганок ручной встречается практически в любой мастерской. Его особенность заключается в простате устройства, а также невысокой стоимости.
2. В последнее время часто приобретается фуганок электрический. Это связано с простотой эксплуатации, а также довольно высокой эффективностью в применении. Единственный недостаток заключается в достаточно высокой стоимости.

Материалы, применяемые при изготовлении основной части, могут существенно отличаться. Чаще встречается деревянный инструмент, так как он прост и обходится намного дешевле. Подходит он для домашней мастерской. Встречаются и металлические конструкции, рассчитанные на работу в крайне тяжелых условиях.

Классификация проводится по тому, какова поставленная задача. Примером можно назвать следующие устройства:

1. Для работы с деревянной заготовкой, которая никак ранее не обрабатывалась. Эта разновидность называется шерхебелем. В большинстве случаев применяется металл, который способен выдерживать существенное воздействие.
2. Если готовые детали нужно после обработки склеить, тогда применяется цинубель. Подобный вариант исполнения характеризуется тем, что на ноже есть зазубрины. После строгания на поверхности появляются небольшие борозды. Как показывает практика, подобная поверхность лучше всего подходит для склеивания.

Если в дальнейшем полученные изделия не нужно склеивать, то можно использовать двойной или одинарный фуганок. Основными разновидностями столярного инструмента можно назвать следующее:

1. Шлифтик представлен разновидностью конструкции, которая характеризуется укороченным корпусом и увеличенным передним углом, а также уменьшенной щелью для вывода стружки. Область применения заключается в выравнивании торцов и удалении различных задиров.
2. В некоторых случаях применяется полуфуганок. Он характеризуется уменьшенной длиной, однако остается требуемая ширина. Применяется при работе с большими деталями.
3. Фальцебель применяется для выборки и четверти. Он имеет конструкцию, которая обладает съемной подошвой. Отличается инструмент от других шириной, является специфическим вариантом исполнения.
4. Зензубель имеет двухсторонний нож, изготавливаемый при применении качественной стали. Ширина этого элемента составляет 33 мм.

Встречается в продаже и мини фуганок. Он часто применяется в бытовой обстановке, так как обладает небольшим размером и достаточной производительностью. Кроме этого, все устройства можно разделить на две основные группы:

1. Бытовая характеризуется невысокой стоимостью, а также сниженными эксплуатационными характеристиками. Она распространена обширно, так как обходится в меньшую стоимость.
2. Профессиональный фуганок применяется для работы в промышленности. Его основными качествами можно назвать повышенную производительность, а также возможность работы на протяжении длительного периода.

Производством рассматриваемого инструмента занимаются самые различные компании. Встречается и промышленный фуганок, который может применяться в течение длительного периода.

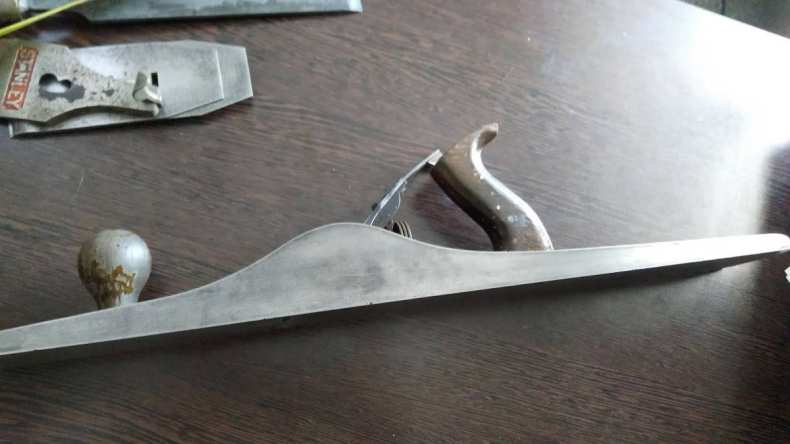

Ручной фуганок

Большинство работ может проводится при применении ручного фуганка. Это можно связать со следующими моментами:

1. Устройство просто в применении.
2. Есть возможность проводить обработку различных поверхностей.
3. Инструмент недорогой.

Настольный вариант исполнения может иметь самое различное устройство, выбор проводится специалистом в зависимости от того, какие работы следует проводить.

Электрический

Сегодня стационарный фуганок может изготавливаться в электрическом варианте исполнения. Профессиональные устройства характеризуются следующими особенностями:

1. Довольно большая масса и прижимное усилие.
2. При работе можно достигнуть высокой точности.
3. Повышенная производительность труда.
4. Часто в конструкции предусмотрена возможность быстрой смены ножей.

Применяется электрофуганок в промышленности и быту, изделие характеризуется высокими эксплуатационными характеристиками. Единственный недостаток в большинстве случаев заключается в высокой стоимости, а также в существенных затратах электроэнергии.

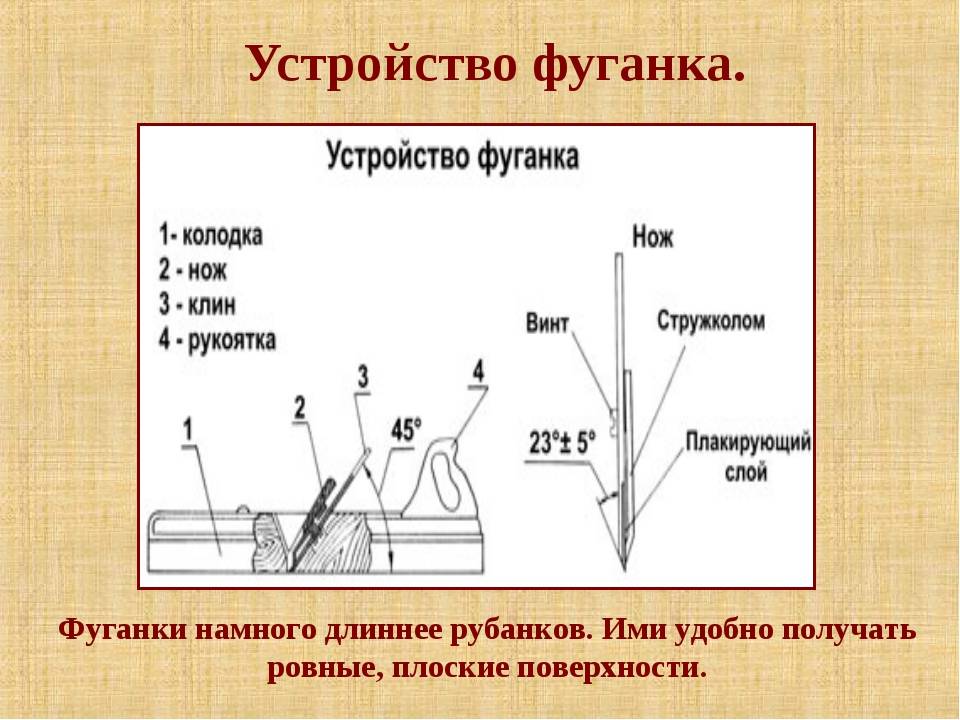

Конструкция и принцип действия рубанка

Обычно рубанок состоит из заострённого металлического лезвия («резца», «железки»), расположенного под углом к обрабатываемой поверхности. Резец выдвинут из корпуса инструмента («колодки») через «леток» (или «ротик») на желаемую столяром глубину резания (зависит от желаемой чистоты и скорости обработки).

A: Леток — прорезь, через которую выступает резец, а также выходит стружка;
B: Резец (нож, профессиональн. — железка) — стальная заострённая пластина, режущая материал;
C: Клин (зажим) — прижимает резец к корпусу рубанка;
D: Регулятор глубины резания;
E: Рожок — передняя ручка;
F: Стружколоматель, заворачивающий и отламывающий стружку;
G: Регулятор равномерности резания по ширине рубанка;
H: Упор — задняя ручка;
I: Упор для указательного пальца;
J: Лягушка — пластина, позволяющая регулировать угол наклона резца. Регулировка выполняется отвёрткой при снятом резце.

При движении рубанка вперёд железка врезается в поверхность дерева и стремится отколоть слой, в чём ей препятствует прижим, создаваемый передним краем летка. Таким образом, стружка загибается вверх, переламывается и чисто подрезается у основания, а не скалывается. Чем круче загибается стружка, тем чище остроганная поверхность, поэтому в т. н. «двойных рубанках» на железку накладывается стружколом (фальшжелезка, горбатик). Пододвигая стружколом к режущей кромке, увеличивают крутизну залома и чистоту обработки. Также чистота обработки растёт с сужением летка.

От угла установки резца по отношению к подошве зависит чистота строгания и трудозатраты, в общем случае, чем угол этот круче, тем чище будет поверхность, потому что рубанок с круто поставленным ножом не скалывает, а скоблит. У инструментов для грубого строгания (шерхебелей, медведок) угол установки 45°, у одинарных рубанков — 48°, у двойных — 52°, у цинубелей и шлихтиков ещё больше.

Двойные рубанки с узким летком и стружоколомом не допускают больших вылетов резца и не могут снимать толстую стружку, которая застрянет в летке, таким образом, все меры, повышающие чистоту обработки, одновременно снижают её производительность и повышают трудоёмкость. Вследствие этого при обработке используются последовательно грубые рубанки (шерхебели), которыми удаляют самые крупные неровности после топора или пилы, снимают большие припуски, потом одинарные, затем, для окончательной обработки двойные и изредка шлихтики.

Классификация

В соответствии с действующей классификацией по своему назначению виды рубанков условно подразделяются на две группы:

1. Плоского строгания;
2. Фигурного строгания.

Рубанки плоского строгания, типы

• Полуфуганок

  . Это укороченный вариант фуганка, предназначенный для обстругиваниякрупных элементов. Длина подошвы полуфуганка составляет 60 см, ширина резца, как и у фуганка, может достигать 8 см. Применяется, как и фуганок, для пригонки различных деталей.

• Медведка

  больше по ширине и длине и имеет по бокам парные поперечные ручки. Обычно медведкой одновременно работают два человека. Железков медведке закреплено специальным клином и снимает пласт в 1 мм. Применяется медведка для выстругивания таких элементов, как доска для наружной обшивки, для полов или потолков.

Шлифтик

используется для финишной зачистки поверхностей и нивелирования дефектов , возникших на предыдущих этапах обработки. При помощи шлифтика обстругиваютсяторцы, участки с сучками и неправильной или сложной структурой древесины. В этом виде инструмента устанавливается двойной нож с линейным лезвием и стружколомом, угол присадки ножа составляет 60 градусов.

Цинубель

служит для обработки свилеватых сортов древесины и для нанесения на поверхности мелких бороздок, чтобы улучшить сцепление элементов в последующем клеевом соединении. Ножи цинубеля имеют ребристость, которая образует зубцы при заточке. Размещение ножа под углом 80 градусов относительно колодки позволяет обрабатывать без задировдаже свилеватую древесину. В среднем длина подошвы цинубеля составляет 20 см, ширина и высота – 6,5 см. Ножи – одинарные с зубчатым лезвием.

• Рубанок торцовый

  используют для обработки торцов и строгания небольших поверхностей с путаным строением волокон.

• Рубанок одиночный

  применяется для повторной обработки. При строгании образуется стружка без излома; для поверхности характерны небольшие задиры или сколы.

• Двойной рубанок

  имеет стружколом, помимо ножа, что повышает качество обработки.

Фигурного строгания, виды

Зензубель (отборник)

оснащен двойным ножом , благодаря чему повышается качество обработки изделия. Применяется для обстругивания перпендикулярных плоскостей и зачистки четвертей. Ширина ножа в форме лопатки не превышает 33-х мм. Инструмент сродни фальцебелю.

Федергубель

отличается специальной формой лезвия, которое формирует прямоугольный продольный выступ вдоль кромки деревянной заготовки.

• Фальцгебель

  , как и зензубель, служит для профильного строгания. Он снабжен одиночным ножом, имеющим прямую или косую конфигурацию, и применяется для зачистки четвертей (фальцев). Имеет ступенчатую подошву, иногда съемную, что позволяет подбирать фальцы требуемого размера и профиля для каждого индивидуального случая.

• Штабгобель

  и штабгалтель

  – благодаря ножам, имеющим вогнутую форму, придают обрабатываемым деталям округлую форму. Штабгалтель применяется для обработки выпуклых поверхностей.

Шпунтубель ( пазник

используется для выборки шпунтов (пазов) по краям древесной заготовки. Состоит из пары колодок, соединенных специальными металлическими винтами. Первая колодка – направляющая; вторая, удерживающая ножи – закрепляющая.

Грунтубель

представляет собой колодку, сбоку которой установлен заостренный крюк в виде резца. Этот резец фиксируется в колодке с помощью винта или клина. Предназначен для выборки пазов трапециевидного профиля, располагающихся поперек волокон дерева.

Горбач (американка)

применяется для обработки выгнутых и вогнутых плоскостей с внутренними или внешними диаметрами. Имеет колодку криволинейной формы.

При создании деревянных изделий требуется множество разнообразных по типу операций, поэтому в столярном и плотницком деле только одним типом рубанка зачастую не обойтись! Некоторые виды рубанков лучше использовать исключительно в паре – федергубель, медведка или шпунтубель. Другие модификации требуют последовательного применения: шерхебель служит для предварительной черновой обработки исходного сырья и фуганок – для окончательной отделки плоскостей. Основным целевым назначением рубанков как инструмента является обработка плоскостно-линейных поверхностей и создание необходимых рельефов.

Несмотря на широкий ассортимент электрорубанков, предлагаемый магазинами, у столяров до сих пор довольно-таки большой популярностью пользуются обычные ручные инструменты. Дело в том, что с их помощью обработку дерева можно производить несколько качественнее. Чаще всего современные столяры имеют в запасе оба вида применяют при начальной обработке заготовок, а ручной используют для их доводки.

Правила безопасности

Чтобы избежать получения травмы при строгании надо соблюдать ряд правил.

Использовать исправный и настроенный соответственно требованиям инструмент.
Обрабатываемую заготовку надёжно зафиксировать в верстаке.
При наличии сучков действовать осторожно, лезвие ножа выпускать минимально.
Строгание проводить продольно относительно верстака.
При строгании держать за ручки крепко обеими руками, не отвлекаться.
Разбирать, собирать инструмент в обязательном порядке над верстаком. Это касается и настройки.
Очищать прорезь от стружек с крайней стороны резца недопустимо, чтобы не порезать руку.
Для хранения инструмента использовать лоток

Укладывать рубанок в него вниз подошвой, чтобы лезвие не выступало наружу.
Ронять нож рубанка категорически недопустимо.
Передавая инструмент, держать лезвием от себя.
Проверять остроту ножа рукой недопустимо.

При соблюдении правил использования рубанка для выравнивания доски, и техники безопасности риск получения травмы в процессе работы сводится к минимуму.

Источники

• https://molotok34.ru/instrument/fuganok-foto.html
• https://moiinstrumentu.ru/vidy-rubankov-po-derevu.html
• https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/fuganok.html
• https://expertology.ru/raznitsa-mezhdu-rubankom-i-fugankom/

375

Характеристики электрофуганков Makita и Bosch

Электрический фуганок Makita применяется для качественной обработки и выравнивая поверхности древесины средней площади. Мотор имеет максимальную мощность около 2,2 киловатта и дает не менее 12 тысяч оборотов в минуту. Главной особенностью изделия является то, что оно оборудовано ножом из нержавеющей стали и патрубком для присоединения к строительному пылесосу для отведения пыли и мелкого мусора. Дополнительно есть возможность регулирования глубины обработки и установлено качественное тепловое реле, которое отключает устройство при его сильном нагреве. Масса фуганка Макита составляет не более 19 кг.

Электрический фуганок Bosch способен осуществлять обстругивание обширных участков, подгонку маленьких заготовок и окончательную шлифовку изделий. Это устройство имеет глубину строгания до 2,5 мм, а ширину обработки около 175 мм. Электрический двигатель мощностью 1,2 киловатта дает возможность вращаться барабану со скоростью около 1500 оборотов в минуту. Масса приспособления составляет не более 9 кг.

Самым дешевым вариантом является фуганок Интерскол. Эта российская компания хорошо зарекомендовала себя на рынке и имеет много поклонников. Ее изделия обладают довольно хорошим качеством и большим сроком эксплуатации. Но такие модели больше подходят домашним мастерам, которые редко выполняют операции по обработке древесины.

Особенности строгания рубанком

Строгание деревянной заготовки осуществляется как правило по волокнам или навстречу волокон древесины.

При строгании древесины по волокну образуются тонкие стружки и гладкая поверхность. При строгании навстречу волокон («взадор») режущая кромка врезается вглубь древесины и скалывает толстую стружку, поверхность обычно получается неровной с заусенцами. Строгание навстречу волокон выгодно при черновой обработке заготовки, так как на состругивание одинаковой толщины с заготовки требуется меньше усилий. Чистовую обработку нужно производить по волокнам. Направление волокон можно определить, рассматривая боковую поверхность заготовки.

В некоторых породах древесины со сложной структурой и сложной структурой волокна на поверхности заготовки изменяют ориентацию на малых расстояниях и поэтому неизбежно строгание навстречу волокон. При этом для получения гладкой поверхности необходимо применение очень острой и хорошо отрегулированной от перекоса железки выпущенной на малую глубину.

Строгание поперек волокон, например, торцов заготовки иногда называют «поперечным» строганием. При таком строгании эффективно применение рубанков с большим наклоном режущей плоскости железки к плоскости резания, обычно около 12°—15° от перпендикуляра к плоскости обработки.

Типы и устройство электрического фуганка

Фуганки принято разделять на ручные и стационарные электрические аппараты. Ручное изделие стоит использовать при обработке деревянных досок небольшой длины. Подобный полуфуганок в обязательном порядке оснащается специальным крепежным приспособлением. Поэтому его можно хорошо закрепить на верстак в домашней мастерской. Устройства стационарного исполнения применяются в крупных мебельных или плотницких цехах.

Ручные и стационарные аппараты по своему устройству очень похожи. Электрический двигатель через специальный понижающий редуктор сообщает крутящий момент на ножевой барабан, который оборудован острыми лезвиями. При вращении инструментальная головка начинает двигаться в вертикальной плоскости. В набор входит несколько типов острых ножей, которые необходимы для работы с деревом различных пород.

Другими словами, электрофуганок отличается от механического тем, что обработка древесины осуществляется в результате вращательного движения, а не поступательного перемещения ножей аппарата. В различных моделях производители оборудовали инструмент разным количеством ножей. Их может быть от одного до трех.

Главным узлом, который обеспечивает безопасность работ на механическом фуганке, можно считать систему управления аппаратом. В его корпусе находятся две управляющие кнопки. Электродвигатель запустится лишь при их одновременном нажатии.

В конструкцию фуганка входят такие элементы:

• Специальный раструб для подключения мощного пылесоса. С его помощью есть возможность убирать всю появляющуюся стружку. В большинстве изделий раструб расположен в правой половине станины, а в дорогих моделях его местонахождение можно изменять.
• Рукоятка для упора.
• Кнопки для управления.
• Регулятор глубины обработки или небольшой ручной винт.
• Боковой упор. С его помощью можно измерять ширину захвата устройства.
• Откидной кожух для защиты рук и глаз.
• Толстая алюминиевая подошва.
• Разъем для аккумулятора. К нему можно подсоединить простую аккумуляторную батарею напряжением около 18 вольт. А также в комплект входит медный кабель длиной до 2 метров для подключения электрического мотора к сети питания.

Обзор заводских моделей

Модель	W0108	W0106FL	W0103FL	W0100
Двигатель	0,75 кВт 220В	0,75 кВт 220 В	2,2 кВт, 220В	3,7 кВт 380В
Ширина реза	153 мм	153 мм	203 мм	400 мм
Максимальная глубина реза	3 мм	3,2 мм	3,2 мм	3 мм
Число ножей режущего вала	3	3	4	4
Диаметр режущего вала	61 мм	61 мм	78 мм	98 мм
Длина стола	1210 мм	1535 мм	1800 мм	2250 мм
Длина подающего стола	700 мм	760 мм	880 мм	1090 мм
Длина приемного стола	590 мм	755 мм	880 мм	1090 мм
Ширина стола	255 мм	255 мм	330 мм	420 мм
Высота стола от пола	820 мм	850 мм	795 мм	820 мм
Размеры упора	740 х 98 мм	889 х 124 мм	889 х 124 мм	1195 х 150 мм
Размеры в упаковке	1245х515х275 мм	1600х360х250 мм	1850х450х300 мм	2300х820х1025 мм
Масса брутто	104 кг	135 кг	208 кг	570 кг
Цена	52000 руб	68000 руб	112000 руб	229000 руб

W0108

W0106FL

W0103FL

W0100

https://youtube.com/watch?v=yRHjyVBnv-s

Классификация и назначение

По классификации, принятой Европейской федерацией производителей деревообрабатывающего оборудования Eumabois, продольно-фрезерные станки (фуговальные, рейсмусовые и четырехсторонние) относятся к классу 02.04 «Фрезерные и строгальные станки».

Примечание: продольно-фрезерные станки – это станки, принцип действия которых заключается в движении заготовки относительно режущего инструмента.

Фуговальные станки бывают одно- или двухсторонними и подразделяются на категории, в зависимости от ширины строгальной поверхности, длины рабочей поверхности и скорости вращения режущего вала. Так, например, к разным категориям относятся станки, отличающиеся между собой:

• шириной режущей части – 40, 50…52 и 60…63 см;

• скоростью вращения режущего вала – 4700…4800, 5000…6000 и 12000 об/мин;





















• длиной рабочей части – от 250 до 300 и менее 250 см.

В общем случае при помощи фуговального станка создают одну или две технологические базы для того, чтобы в дальнейшем получить на заготовке ровную плоскую поверхность. Как правило, заготовками для обработки на фуговальных станках служат черновые заготовки, получаемые после раскроя сухого пиломатериала. Они, как правило, покороблены и обрабатывать их можно, только создав хотя бы одну идеально ровную поверхность. Для этого их пласти или кромки подвергают фугованию.

Примечание:

• пласть – пара широких противоположных деревянных поверхностей прямоугольного сечения;

• кромка – узкая продольная поверхность, служащая границей между пластью и ребром пиломатериала.

Односторонние модели обрабатывают за один проход только одну поверхность. При этом заготовка, подлежащая обработке, подается к режущему валу вручную.

Конструктивные особенности двухсторонних станков позволяют за один проход обрабатывать сразу две смежные части. Они удобнее в эксплуатации, так как оснащены механизмом автоподатчика и позволяют в процессе работы выбирать необходимые пазы и фуги.

Пионеры обработки деревянных заготовок

Шерхебель

Самыми знаковыми образчиками ручного столярного инструмента следует назвать:

Шерхебель — широко применяется для начальной работы с древесиной, еще не подвергавшейся предварительной обработке. Именно шерхебель из всей линейки аналогичного инструментария появился первым. Это увесистое и мощное устройство в стальном корпусе. Предназначено для первичной обработки, придания заготовке планируемых размеров и формы и глубокого строгания со снятием большого пласта древесины.

Шерхебелем не добиться ровной, гладкой поверхности, он предназначен для грубой, поверхностной отделки! Конструкция шерхебеля схожа по внешнему виду с обычным рубанком, но его железко с закругленным лезвием устанавливается под углом 45 градусов относительно подошвы. За один проход шерхебель снимает стружку толщиной до трех миллиметров, оставляя глубокие выемки, которые требуют дополнительного выравнивания в последующем.

Шерхебель оснащен овальной режущей кромкой, благодаря чему возможно строгать древесину поперек волокна без предварительного разрыва вдоль. Угол заточки шерхебеля зависит от плотности обрабатываемой древесины.

Отличия шерхебеля от рубанка

В сущности, шерхебель – тот же рубанок, выполняющий грубую обработку. Отличие – полукруговая заточка лезвия и его ширина (оно меньше). Из колодки лезвие выступает на два-три миллиметра.

Фуганок

Фуганок. Это ручной рубанок, оснащенный двойным резцом. Предназначается для точной окончательной обработки, выравнивания больших площадей под линейку за счет удлиненной колодки и для прифуговки(подгонки) кромок. Колодка фуганка по длине может в два или три раза превосходить колодку типового рубанка. Нож фуганка оснащен стружколомателем или горбатиком, а также ручкой для удобства в работе с устройством. Может выпускаться с одиночным ножом.

Различие

Основное отличие – в количестве лезвий: у фуганка их два, у рубанка – одно! Конструкционно фуганок отличается только значительной длиной корпуса. Именно благодаря удлиненной колодке применение фуганка эффективно в обработке больших площадей.

Для чего используется фуганок

Конструкция всегда оснащается 2-мя ножами. Присутствие пары ножей дает возможность улучшить качество обработки, не тратить много времени, не допустить переутомления работника.

Ножи для фуганка обладают большим наклоном заточки, в сопоставлении с рубанком. Постепенное прохождение по материалу гарантирует прекрасный результат.

• Длина каркаса в 3 раза больше, чем у стандартного изделия. Режущий блок фуганка имеет особый стружколоматель либо сружкокол.
• В комплексе с удлиненной основой можно в значительной мере улучшить уровень финальной обработки.
• К основе фуганка прикреплена ручка, гарантирующая комфортабельность деятельности, одинаковые показатели натиска на все режущее покрытие обоих ножей.

Для выполнения определенных задач используют более короткий фуганок. Размеры его каркаса не превышают пятидесяти сантиметров. Данный агрегат именуется полуфуганком. Каждому из них дает свой номерной знак. По нему определяется сфера использования и свойства сооружения.

Полуфуганок номер шесть обладает довольно компактными габаритами. Продолжительность каркаса в разы меньше, в сопоставлении с классической моделью. Маленькие габариты дали возможность получить инвентарь с небольшой массой.

Благодаря этому работник не переутомляется, и в результате можно получить высококачественное изделие. Такой момент можно отнести к первому достоинству данного сооружения. Вторым плюсом является обеспечение довольно равномерного строгания покрытия заготовки.
