Выбор фрезерного станка по дереву

Перед покупкой оборудования следует определиться с его загрузкой и размерами деталей. Для домашней мастерской подойдет настольная модель с механическим копиром. При серьезном увлечении изготовлением уникальной мебели и для малых мебельных предприятий нужно приобрести станок 3D с ЧПУ. Большое количество совершенно одинаковых деталей за короткий промежуток времени позволит увеличить производительность предприятия, и затраты на приобретение программного блока окупятся.

Консольный фрезеровочный промышленный агрегат оправдает себя только на предприятиях массового производства крупных деталей, при раскрое листов ДВП и других элементов для мебели и строительства.

Дополнительные приспособления

Естественно, производители такого оборудования стараются внедрять автоматику практически на всех этапах выполнения работ. К примеру, система АТС позволяет максимально быстро сменить режущие элементы автоматически, без участия оператора.

Для выполнения объемной резки эта функция позволяет увеличить скорость работы над изделием. Вот такие объемные картины предполагают использование сразу нескольких насадок для резки.

Среди дополнительных элементов широко используются защитные устройства для направляющих, автоматическая подача смазывающих и охлаждающих жидкостей.

Преимущества использования

Фрезерно-гравировальные станки с ЧПУ производят гравировку самостоятельно, по заданным координатам и контуру. Современные оперативные программы быстро усваиваются станочниками и любителями, позволяют создавать рельефы любой сложности. Преимущества фрезерно-гравировальных станков с ЧПУ:

• высокая точность обработки;
• экономия рабочих ресурсов;
• низкая себестоимость;
• создание любых партий совершенно одинаковых деталей;
• обработка разных материалов на одном оборудовании;
• высокая производительность.

Фрезерно-гравировальные станки с ЧПУ компактные, занимают мало места. Работают тихо. Многие режимы автоматически регулируются, в зависимости от возникающих нагрузок.

Обзор лучших моделей для домашней мастерской

Среди большого количества моделей фрезерно-гравировальных станков, предназначенных для домашних мастерских, особой популярностью пользуются несколько моделей.

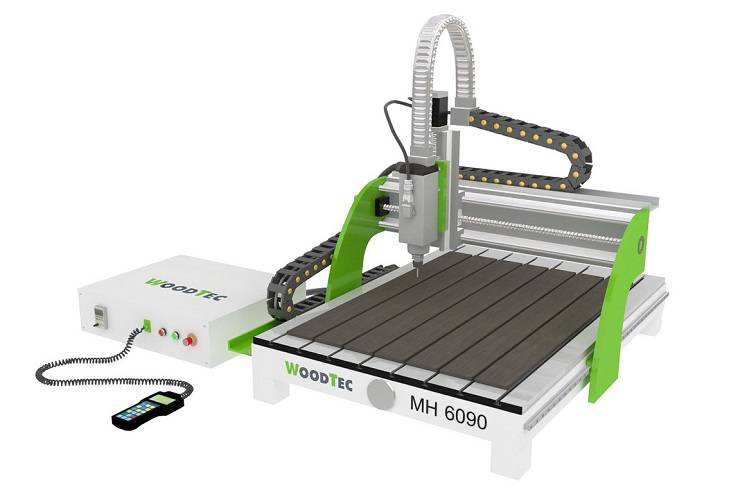

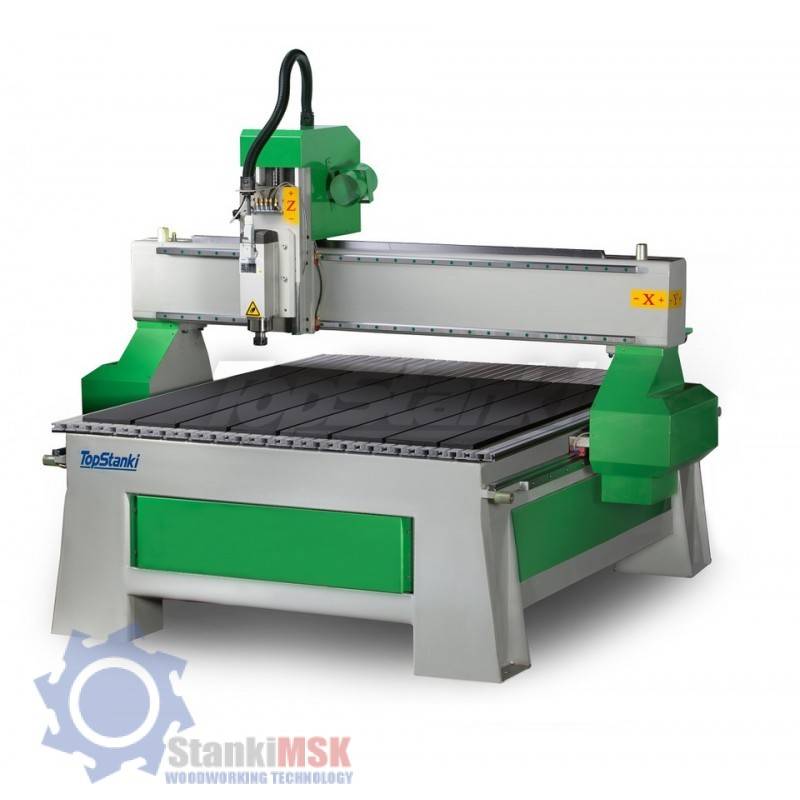

WOODTEC MN 6090

Фрезерно-гравировальный станок выполняет работы в 2D и 3D пространстве. Гравирует: дерево, модельный пластик, фанеру, МДФ, ДСП, искусственный камень, оргстекло. Предназначен для работы в отраслях хобби и бизнес. Используется для выполнения операций по изготовлению:

• мебели;
• дверей;
• элементов фасадов;
• сувенирной продукции.

Технические характеристики:

• мощность шпинделя 1,5 кВт;
• частота вращения до 18 000 об/мин;
• напряжение 220 В;
• мощность станка 1,95 кВт;
• размер стола 890×1200 мм.

Перемещение по осям X, Y, Z шаговыми двигателями. В комплекте поставки программное обеспечение и руководство по эксплуатации на русском языке.

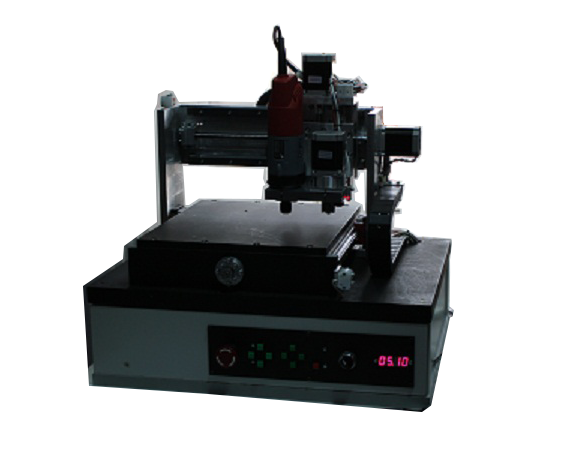

ПОТОК-НМ

Модель отличается высокой точностью обработки. Предназначен станок для гравировки по программе и произвольных надписей, создания плат под электронные схемы, нанесения алмазной грани. Стол неподвижный из алюминиевого сплава, размером 334×364 мм. Направляющие портала рельсовые марки HIWIN. Обрабатывает алюминий и цветные сплавы, пластик, дерево.

Описание конструкции

Существует много видов фрезерных ЧПУ станков для работы с древесиной. Они отличаются друг от друга, но схожи по строению.

Основные детали – станина, суппорты, фрезерный стол, шпиндель, режущий инструмент. В некоторых аппаратах присутствует дополнительная комплектация, главной частью которой является каретка. Она позволяет работать под разными углами.

Описание деталей:

1. Фрезерный стол – основа конструкции, рабочая площадь
2. Суппорты – используются для закрепления рабочих инструментов.
3. Станина – скрепляет детали конструкции.
4. Шпиндель – устройство закрепляющее обрабатываемую заготовку при работе. Вращает заготовку при работе. Чем выше скорость вращение, тем выше качество изделий.
5. Режущий инструмент – используется для обработки материала.

Режущие инструменты отличаются в каждом виде оборудования. В основном используются ножи, диски, фрезы и сверла.

Ещё одна деталь: если вы приобретаете агрегат для проведения высокоточной обработки, то обратите внимание на шпиндель. Скорость вращения напрямую влияет на точность обработки

Ещё одним преимуществом фрезерных ЧПУ станков является безопасность. Инструменты имеют безопасное строение и расположение.

Как выбрать фрезерно-гравировальный станок?

Прежде, чем купить фрезерный станок с ЧПУ, следует обратить внимание на такие характеристики, как: площадь рабочего стола, материал станины, мощность и скорость вращения шпинделя, система охлаждения шпинделя, двигатели, драйвера, качество комплектующих. Выбор опций для обработки – тоже ответственная задача

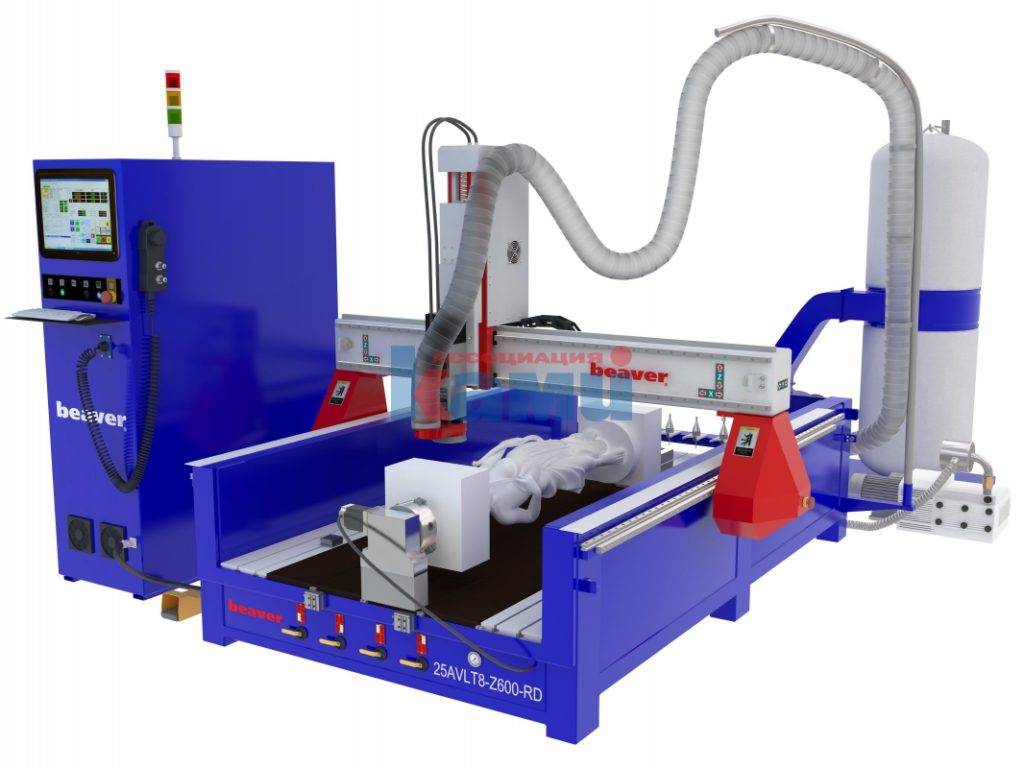

Например, при изготовлении сложных резных балясин или статуй необходимо поворотное устройство с 4-х осевой системой управления, позволяющее переключить производство с плоскостной обработки на цилиндрическую. Для таких целей можно выбрать фрезерный ЧПУ станок с поворотной осью на столе, внутри или сбоку стола.

При работе по камню, где требуется создание высоко художественных работ с хорошо проработанными узорами и текстом, необходима точная гравировка. Фрезерный многоцелевой станок по камню, применяемый в сфере ритуальных услуг, должен быть оснащен тяжелой конструкцией с высокой грузоподъемностью рабочего стола, системой охлаждения жидкостью инструмента, гофрозащитой по всем осям для предотвращения от попадания абразивной грязи и пыли на привода, а также мощным шпинделем водяного охлаждения. Применение данной комплектации позволяет сохранить конструкцию станка на долгий период с избежанием деформации станины и разрушения основных узлов, а также сохранит ресурс обрабатывающего инструмента.

При раскрое листового материала (МДФ, ДСП, полимеры и другие) следует выбирать фрезерные станки с широким рабочим полем по осям X и Y с возможностью использования вакуумно-прижимного стола.

При обработки заготовок из массива, например, гравировки барельефного рисунка на фасадах или столешницах, потребуется соответствующая коническая спиральная фреза.

Как видно из примеров, фрезерно-гравировальный станок может решать самые разные задачи. Вместе с тем, есть основные принципы, которыми следует руководствоваться при выборе оборудования для целей раскроя, фрезерования или гравировки.

Управление

В производстве любого масштаба наибольшую популярность имеет фрезерный станок с ЧПУ. Данная система управления значительно повышает эффективность производственного процесса, поскольку не требует постоянного контроля со стороны оператора, что значительно экономит время. Один человек может одновременно обслуживать несколько станков. За все технологические циклы в станке с ЧПУ отвечают компьютер, программа и программируемый контроллер. На фрезерный станок с ЧПУ цена зависит от комплектации, мощности шпинделя и других технических характеристик. При своей эффективности и многофункциональности это оборудование считается вполне доступным и быстро окупается. Оборудование, оснащенное системой ЧПУ обладает такими преимуществами, как:

• высокая точность, стабильность, бесперебойность;
• возможность обрабатывать даже очень сложные детали;
• высокая производительность, универсальность;
• снижение расходов на обслуживание оборудования;
• возможность обрабатывать даже очень сложные детали;
• минимизация влияния человеческого фактора.

Размер рабочей поверхности

При выборе размера станины следует учитывать максимальный размер материала. Большая площадь стола позволит осуществить раскрой широкоформатных заготовок. Если Вы решили купить фрезерный станок для серийного оборудования, то стоит рассмотреть нестандартный размер стола, который позволяет разместить сразу несколько листов материала на рабочей поверхности. Одновременная обработка сразу нескольких заготовок позволит увеличить мощности производства.

Для фиксации заготовки на рабочей поверхности можно использовать механическое крепление (встроенные в станок Т-образные пазы с крепежными болтами). Для листовых, тонких и крупных материалов хорошо подходит вакуумный прижим, который можно заказать отдельно.

Мощность шпинделя

При выборе шпинделя нужно учитывать материал заготовки. Чем он плотнее, тем больше оборотов шпинделя потребуется для обработки. Для того, чтобы двигатель мог выдержать большие нагрузки на протяжении длительного периода времени, нужно особенно внимательно подойти к его выбору. Можно руководствоваться простым правилом: чем больше мощность шпинделя, тем лучше. Шпиндель, имеющий мощность свыше 1,5 кВт, позволяет производить обработку практически любых материалов.

При выборе станка стоит обращать внимание на базовую комплектацию, а также на дополнительные опции, которые может в случае необходимости предложить производитель. От качества комплектующих во многом зависят эксплуатационные характеристики оборудования

Конструкция

Гравировальное оборудование представляет собой группу фрезерных станков, предназначенных для неглубокой обработки детали. Фрезерно-гравировальные станки делятся:

• консольные;
• бесконсольные.

В консольных моделях деталь перемещается вместе со столом, по вертикальным направляющим в станине и горизонтальным на консоли и салазках. Обработка производится в разных плоскостях, в зависимости от расположения шпинделя. Бесконсольные модели имеют неподвижный стол с закрепленной на нем деталью. Фреза перемещается со шпиндельным узлом по 3 осям.

Точность обработки на фрезерно-гравировальных станках консольного типа выше, чем на оборудовании с неподвижным столом.

Компьютер управляет перемещением портала и закрепленного на нем режущего инструмента через 3 шаговых двигателя. Шпиндель имеет свой отдельный привод. На фрезерно-гравировальных станках обрабатывают различные по твердости и вязкости материалы, их условно разделяют на группы по основным видам:

• металл;
• дерево;
• стекло;
• камень.

Каждая группа фрезерно-гравировальных станков имеет свои особенности. Конструкция и принцип работы у них одинаковый. Гравировальные фрезерные станки состоят из базовых узлов:

• станина;
• стол;
• направляющие;
• шпиндельный узел;
• поперечный винт;
• продольный ведущий вал;
• блок управления.

В зависимости от конструкции, фрезерно-гравировальный станок может иметь консоль, коробку скоростей, магнитный прижим и другие узлы.

По дереву

Бесконсольные фрезерно-гравировальные станки имеют неподвижный стол с фигурными пазами для крепления деталей болтами с шайбами, применяется пневматика. На оборудовании выполняется:

• гравировка надписей;
• наносятся узоры на фасады мебели;
• вырезаются надписи и фигуры из пластика;
• вырезаются платы.

По программе фреза совершает перемещение по осям X и Y, меняя глубину реза, или движется по контуру, в зависимости от типа программы. В комплект станка входит устройство, удаляющее стружку – промышленный пылесос.

Максимальная длина стола не превышает 1200 мм. Больше только у специального промышленного оборудования на деревообрабатывающих и мебельных фабриках.

По металлу

По металлу работают фрезерно-гравировальные станки консольного типа. Они гарантируют точную обработку стали, чугуна, цветных металлов и сплавов. Массивная станина гасит вибрацию. Шпиндель закреплен неподвижно. Деталь перемещается с консолью по оси Z и со столом в направлении X и Y.

Для крепления заготовки используется:

• механический способ – шпильками через пазы;
• магнитный стол;
• пневматические зажимы.

Тонкие листы удерживаются при гравировке электромагнитами, предотвращающими деформацию тонкого проката. Алюминий, сплавы цветных металлов притягиваются к поверхности стола разряженным воздухом. Стружка удаляется сильным компрессором, вытягивается в специальные контейнеры. При обработке стали и чугуна шпиндель, и режущий инструмент охлаждаются жидкостью.

Важно!
На фрезерно-гравировальных станках по металлу бесконсольного типа вырезают платы. Они используются в массовом производстве деталей.. Устройства для гравировки по металлу наносят маркировку на различное оборудование и его отдельные части, выполняют объемные надписи рекламного характера и маршрутизаторы, создают предметы декора

Устройства для гравировки по металлу наносят маркировку на различное оборудование и его отдельные части, выполняют объемные надписи рекламного характера и маршрутизаторы, создают предметы декора.

Для нанесения гравировки на массивные стальные изделия, используют небольшие фрезерно-гравировальные станки с магнитным креплением. Их устанавливают на большую деталь и обрабатывают заданный участок.

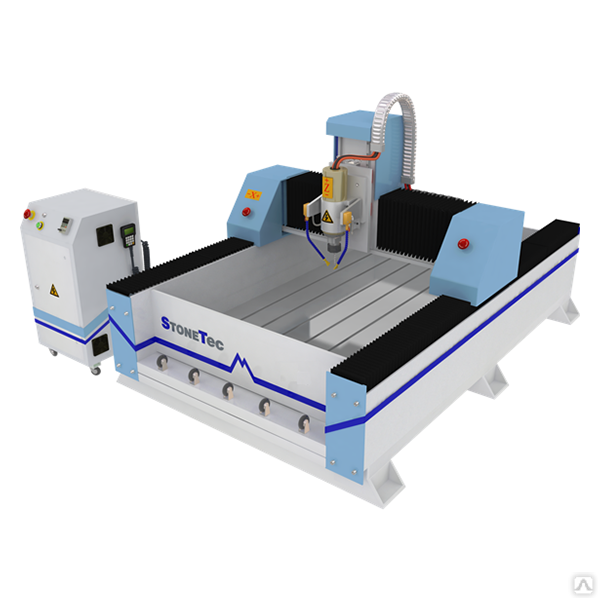

По камню

Фрезерно-гравировальные станки по обработке камня отличаются массивной станиной из стали или чугуна, способной выдержать вес тяжелого материала и погасить вибрацию. Оборудование бесконсольного типа, портал перемещается по продольным направляющим. Площадь стола большая. Деталь крепится с помощью гаек и х болтов к пазам стола.

Режущий инструмент применяется алмазный или с корундовым покрытием. В зону реза – гравировки, подается охлаждающая жидкость. Она предохраняет фрезу от перегрева и быстрого износа, вымывает каменную крошку. Пыль вытягивает пылесос.

Что такое станок для гравировки и фрезерования?

Фрезерно-гравировальный — это промышленное оборудование, которое может выполнять ряд технологических операций:

• резку заготовок.
• обработку торцов;
• сверление отверстий;
• выборку пазов;
• фрезеровку.

С помощью этого оборудования выполняют 2D, 3D фрезеровку. Станки комплектуются программным управлением. Это позволяет создавать необходимые алгоритмы работы подвижных элементов, уменьшать ручной труд при эксплуатации фрезеров.

Технические параметры

Возможности фрезерно-гравировального агрегата зависят от его характеристик. К основным параметрам относятся:

1. Габариты рабочей поверхности. От этого будет зависеть допустимый размер обрабатываемой заготовки.
2. Мощность шпинделя. Этот показатель влияет на возможность обработки различных материалов. Менее мощные модели не справятся с обработкой легированных сталей.
3. Скорость перемещения рабочей часть. Влияет на эффективность оборудования.
4. Скорость работы шпинделя.
5. Система управления. Станки настраиваемые вручную менее точные и производительные. Новые модели оборудуются ЧПУ.

Как устроен фрезерный станок?

Агрегат с программным управлением имеет схожее строение с обычными станками. К ключевым элементам относятся:

1. Станина. Устойчивое основание заглушает вибрации, создаваемые электромотором.
2. Рабочий стол. Поверхность, на которой закрепляется заготовка, проводится основная обработка.
3. Направляющие. По ним передвигается рабочая часть фрезерно-гравировального станка.
4. Шпиндель. Главный элемент рабочей части. Передаёт вращательное усилие на оснастку.
5. Система управления. ЧПУ. Соединение нескольких электромоторов, дисплея и клавиш управления.

Усовершенствованные модели могут комплектоваться двумя, тремя и более шпинделями, что позволяет ускорить производственный процесс.

Особенности современного оборудования

Возможности фрезерно-гравировального станка с ЧПУ по достоинству оценили сотрудники предприятий, выпускающих различные формы, предназначенные для литья. Обойтись при производстве элементов, требующих выполнения резьбы, гравировки, криволинейного раскроя без такого станка, в оснащении которого имеется программное числовое управление, просто невозможно.

Станок фрезерно-гравировальный с ЧПУ

Фрезерно-гравировальный станок с ЧПУ относится к числу агрегатов, созданных для выполнения работ повышенной сложности. Использование гравировочного оборудования необходимо при создании деталей с рельефными изображениями, фигурными надписями, состоящие из множества самых разных компонентов.

Возможности фрезерно-гравировального станка с ЧПУ, предназначенного для выполнения работ по дереву, позволяют использовать его в ходе операций:

• на древесине различной плотности;
• на породах дерева, для которых характерна повышенная твердость;
• на плитах как древесно-стружечных, так и древесноволокнистых.

Главная отличительная черта и весомое преимущество подобного оборудования – наличие числового программного управления. Все манипуляции, выполняемые станком, не требуют ручной координации.

За точность и качеством осуществляемых операций следит компьютер. Это позволяет обрабатывать любые детали, независимо от уровня сложности предстоящих работ. Все эскизы и программы загружаются в память устройства, создаются с помощью компьютерного графического редактора.

Детали, созданные на таком станке, отличаются высоким уровнем точности и качества, при минимальном участии человека. Соблюдение всех установленных параметров изделий соблюдается неукоснительно и стабильно.

Работа фрезерно-гравировального станка с ЧПУ заключается в том, что на столе, оснащенном салазками, закрепляется заготовка, изготовленная из металла или дерева. По этим салазкам деталь в процессе обработки перемещается на плоскости в нужную сторону и на необходимое расстояние.

Одним из важнейших приспособлений фрезерно-гравировального станка по дереву является вращающаяся фреза, которая поддерживается специальным хоботком. Именно с помощью этой фрезы деревянная заготовка принимает нужную форму или на ее поверхности появляется запрограммированный узор, рисунок или орнамент.

Конструкция

Всевозможные разновидности фрезерных, гравировальных станков с ЧПУ мало чем отличаются – это видно даже на фото. Состоят они из:

1. Станины, она располагается на массивной опоре. Эти элементы должны не только выдерживать вес заготовок, а и быть достаточно жесткими – это предотвращает вибрации, что повышает качество. То есть гравировка, другая операция будет выполнена практически без погрешности.
2. Портала – это балка, расположенная над рабочим столом. К ней крепится шпиндель, передвигающийся вдоль портала. Этот элемент бывает подвижным, неподвижным. Увидеть такой компонент можно на любом фото.
3. Рабочей поверхности, она оборудуется направляющими, которые позволяют закреплять заготовки различных размеров перед обработкой.
4. Шпинделя. К этому валу крепится рабочий инструмент (фреза). У автоматических станков 3 шпинделя, что позволяет использовать различный инструмент без вмешательства человека.
5. Электрического привода (электродвигателя).
6. Блока управления.

Само управление представляет собой контроллер, который подключен к компьютеру. Эти два компонента управляют движениями механизмов, а также контролируют их. Поэтому любая гравировка отличается точностью – это подтвердит любое фото готовой детали.

Гравировка, фрезеровка с помощью станка с ЧПУ – преимущества

Гравировально-фрезерный станок, укомплектованный ЧПУ дает владельцу следующее:

• максимально высокую точность обработки. Погрешность не превышает 0,01 мм;
• низкую себестоимость работ – это обеспечивают невысокое потребление электроэнергии, скорость обработки, автоматизация операций, к тому же квалификация оператора может быть любой, а это тоже экономия;
• возможность обрабатывать заготовки всевозможных размеров, разной толщины;
• широкий выбор рабочих инструментов.

Также особенностями являются простая эксплуатация, несложное обслуживание

При резке края заготовки не меняют свой цвет, что важно во многих процессах. На сегодня уже далеко не один гравировально-фрезерный станок с ЧПУ по дереву, металлу способны изготавливать 3D, 4D модели, то есть гравировка, любая другая операция может быть объемной, что может подтвердить даже фото

Чему уделяют внимание присматривая гравировально-фрезерный агрегат с ЧПУ

Современные гравировальные станки с ЧПУ дадут ожидаемый эффект, если обратить внимание на такие моменты:

1. На мощность. Недостаточно мощный агрегат не обработает прочный материал (металл, камень), а излишне мощный приведет к удорожанию себестоимости изготовленных деталей.
2. Какую станок занимает площадь – под оборудование отводится достаточно много места, поэтому следует убедиться, что помещение будет подходящим.
3. Какая площадь рабочего стола – желательно, чтобы заготовка полностью размещалась на этой поверхности. Так будет более рентабельно и удобно.
4. На материал станина, показатели ее жесткости. Если этот элемент недостаточно жесткий, то точность обработки будет невысокой. Причина: большая вибрация.
5. На мощность двигателя, перемещающего портал.
6. На наличие систем охлаждения – это касается оборудования, которое будет эксплуатироваться в тяжелых условиях.
7. На способ крепления заготовки – они удерживаются механически, с помощью вакуума. Первый вариант более экономичный, второй необходим при обработке заготовок большого размера, серийном производстве.
8. На качество шпинделя, количества подшипников – их должно быть три, если меньше, то появится вибрация, из-за которой гравировка, любая другая операция будет некачественной.

Область применения фрезерно-гравировальных станков

Встретить фрезерно-гравировальное оборудование можно на различных заводах. Связано это с универсальностью агрегатов, их техническими характеристиками, возможностью обработки разных материалов. Применение фрезерно-гравировальных агрегатов:

• раскрой листового металла;
• гравировка;
• фрезерование;
• изготовление деталей для автомобилей, самолётов, кораблей;
• обработка торцов деталей;
• сверление отверстий;
• производство воздуховодов, деталей для промышленных машин.

Механическая обработка заготовок позволяет изготавливать разные детали из металлических листов, наносить на них рисунок, вырезать отдельные части.

Фрезерный станок по дереву с ЧПУ – что это такое

Фрезерование – процесс обработки древесины, в котором рабочий инструмент станка, двигаясь по 3-ём и более осям, обрабатывает детали по строго заданному алгоритму. Современные модели станков могут двигаться по 4-ём и большему количеству направляющих. Они позволяют обрабатывать деталь, не меняя её положения.

Станки с ЧПУ могут обрабатывать различные материалы: дерево, металл, пластик, стекло.

Такие станки используются практически на всех производствах, предполагающих выточку деталей и сложных элементов. Кроме того, на подобных станках легко выполнить фигурную или объемную резку.
