Как наточить цепь бензопилы напильником

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь. Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Процесс заточки цепи

  • Очистить цепь бензопилы;
  • проверить цепь бензопилы на повреждения и, в случае необходимости, заменить поврежденные компоненты;
  • увеличить натяжение цепи для предотвращения режущих зубьев от перемещения во время заточки;
  • закрепите бензопилу;
  • найти самый короткий зуб (для ориентации) с обеих сторон;
  • заточить все режущие зубцы на одной стороне, а затем перейти к другой стороне;
  • проверить результат заточки: угол заточки, боковые и верхние грани;
  • проверить высоту ограничителя глубины врезания (при необходимости уменьшить высоту при помощи плоского напильника);
  • удалить металлическую пыль;
  • смазать цепь;
  • отрегулировать натяжение цепи.

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Устройство цепи

Заточенная цепь – это залог безопасной, продуктивной и качественной работы любой бензопилы. Работать на затупленном режущем элементе практически невозможно, так как пила будет «ходить», вибрировать и соскальзывать. К тому же оператору придется прикладывать максимум усилий, чтобы распилить дерево, а это значительно снижает производительность.Цепь бензопилы устроена достаточно просто. Главными ее элементами являются зубья, которые и учавствуют в распиле. Они должны быть максимально острыми, чтобы справится с любым типом древесины, имеющей различную плотность. Они расположены с двух сторон цепи и во время ее вращения чередуются.

Таким образом, не сложно догадаться, что все зубья должны быть наточенными, чтобы инструмент работал качественно. Производитель изготавливают режущий элемент из прочного и надежного материала – специальной закаленной стали которая легко поддается заточке. Кроме зубьев нельзя не отметить звенья, грани и ограничители, которые также являются составными частями цепи.

Заметить необходимость заточки очень просто6

  • Во-первых, она со старта начинает соскальзывать с древесины.
  • Во-вторых, при распиле инструмент вибрирует в руках мастера.

Чем чаще используется инструмент, тем быстрее он тупится и требует заточки. Если ее своевременно не проводить можно травмироваться, так как затупленные звенья могут соскальзывать с древесины, и если нет автоматического тормоза, то оператор может пораниться. Остроту цепи нужно проверять перед каждым началом работы, особенно если инструмент длительное время пролежал без дела

Важно учесть, что при каждой заточке металл стачивается и становится меньше, поэтому бесконечно это делать нельзя

Как заточить цепь для бензопилы своими руками

Правильная заточка цепи бензопилы в домашних условиях своими руками выполняется следующим образом:

  1. Берётся бензопила и надёжно закрепляется в тисках так, чтобы шина была строго в вертикальном положении.
  2. Подбирается напильник с подходящими размерами и равномерным износом абразивной поверхности.
  3. Определяется угол заточки в соответствии с рекомендациями производителя.
  4. Устанавливается напильник над режущей кромкой под определённым углом. Равномерными движениями вдоль плоскости заточки кромки делается два движения с одинаковыми несильными нажатиями.
  5. Для удобства рекомендуется первое звено отметить маркером.
  6. Последующие звенья затачивают аналогичным образом. После окончания работ проверяют качество точения. Если звенья имеют недостаточную остроту, то их требуется заточить заново по кругу.


Заточка цепи плоским напильником

Технические особенности точильного процесса

Заточка цепей выполняется в соответствии со следующими техническими требованиями:

  • рекомендуемые углы заточки цепей бензопилы должны быть в пределах от 60 до 80;
  • в зависимости от типа металла нужно подбирать подходящую скорость точения регулировкой количества оборотов точильного круга на электроинструменте;
  • перед выполнением точения нужно проверять шаг;
  • после точения рекомендуется пройти обкатку с целью проверки правильности точения и не превышения допустимых температур нагрева в ходе обработки.

При ручном точении необходимо движения напильником выполнять с равномерным нажатием. Для обеспечения одинаковой наточки количество движений следует ограничивать 2–3 за один проход.

Точим напильником

Первое что нужно для того, что бы наточить цепь, либо немного её подправить, это специальные напильники.

Напильник

Для заточки и правки цепей для пил, используются два вида напильников. Первый, это напильник круглого сечения с диаметром соответствующим диаметру закругления рабочей кромки пильного зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4, 4.8 мм, обусловлено это тем, что они имеют маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом, и соответственно нужны напильники диаметром 5.2, 5.5 мм.

Для того чтобы правильно произвести заточку, не достаточно наточить только режущие кромки зуба, нужно еще произвести корректировку ограничителя глубины реза. Если этого не сделать, цепь не будет врезаться в распиливаемый материал на требуемую глубину, что заметно снизит скорость проведения работ и точно так же, как и в ситуации с тупой цепью может привести к перегреву двигателя пилы из-за не достаточной нагрузки на двигатель. Эта работа выполняется с помощью плоского напильника.

Описание процесса заточки с помощью напильников

Первое с чего начинается правка пильной цепи на пиле, это установка инструмента на ровную площадку или стол. В условиях леса, для этого хорошо подойдет чурка большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких – либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав её движение по шине.

Под шину желательно подкладывать подставку, в качестве неё можно использовать полено, кусок ветки подходящего диаметра, либо у производителей инструментов для заточки имеются специальные струбцины для удержания шины в процессе заточки цепи.

Заточка цепи производится движениями напильника изнутри зуба наружу. При этом напильник должен располагаться параллельно специальной метке на цепи. Эта метка наносится изготовителем цепей для указания стандартного угла заточки.

Затачиваемый зуб, должен располагаться примерно посредине шины, это необходимо для удобства проведения работ, в процессе заточки нужно продвигать цепь по шине, не забывая при этом каждый раз устанавливать тормоз в рабочее положение.

В идеале, производители советуют проводить одинаковое количество движений напильником для каждого зуба, но на практике это не всегда возможно, т.к. зубья имеют разную степень повреждений рабочей кромки.

Для облегчения заточки пильной цепи с помощью напильника, могут применяться специальные держатели, с нанесенными на них разметками углов. Разметки сделаны не только для стандартного поперечного реза, но и для продольного.

Державки также удобно использовать, если вы не обладаете достаточным опытом заточки. Опытные мастера для заточки не применяют держатели, а могут использовать только специальные устройства, поддерживающие напильник.

Еще одно устройство, предназначенное для заточки, это ручной станок для правки пильных цепей. В качестве заточного инструмента в нем применяется обычный напильник, который можно самостоятельно заменить. Крепление станка производится непосредственно на шину, в нем также имеется возможность регулировки угла заточки зуба и специальный упор, удерживающий затачиваемый зуб.

Ручной станок для заточки, отлично подойдет для новичков. Наряду с электрическими моделями станков для заточки, ручной имеет свой неоспоримый плюс в виде низкой цены. В зависимости от производителя ручного станка их внешний вид может различаться, но принцип работы у всех один.

Корректировка глубины реза производится при помощи плоского напильника, таким образом, чтобы имелась разница между верхней режущей кромкой зуба и ограничителем высоты.

Как видно из рисунка ограничитель глубины стачивается таким образом, чтобы довести показатель зазора до заводского значения. Ниже приведена таблица, в которой указаны основные значения углов, а так же зазоров для наиболее распространенных типов цепей.

Как увеличить срок эксплуатации цепи без заточки

Цепные пилы сохраняются в хорошем состоянии и надежно служат долгое время только при тщательном обслуживании:

заправлять бензопилы нужно с применением специального масла, концентрация которого предполагает разведение бензином 92 или 95 в соотношении 1:40 или 1:50;
перед тем, как выбрать пропорцию, нужно внимательно ознакомиться с основной информацией на этикетке;
необходимо разводить ограниченное количество топливной смеси, а неиспользованный объём должен быть утилизирован;
важно периодически проверять показатели зазора между ограничителем и кромочной частью зуба, а стандартные параметры должны составлять примерно 0,7 мм;
важно осуществлять чередование самостоятельных заточек и станочное затачивание с качественным выравниванием всех углов;
периодически нужно переставлять шину на 180 градусов, что минимизирует риск искривления и одностороннего истирания;
систематически выполняется смазывание ведущей звездочки непосредственно перед использованием цепной пилы в работе;
для смазки можно применять стандартное масло, заливаемое вместе с бензином в бачок, но лучше всего зарекомендовала себя марка «М8».

Параметры для оценки модели

Различные модели бензопил оцениваются по нескольким параметрам. Определившись с мощностью и весом, надо ответить на вопрос: какую именно бензопилу выбрать? Какая из них самая лучшая, решается при оценке всей совокупности характеристик. Наиболее важными для эксплуатации техническими характеристиками агрегатов являются:

  • величина мощности;
  • габариты и вес;
  • потребление бензина;
  • защитные функции;
  • пильная гарнитура.

Для определения модификации бензопилы для дома или дачи следует понять целевое предназначение инструмента и принять решение по денежным средствам, которые предполагается потратить на его покупку.

Вес, мощность и скорость реза

Для использования дома или на даче, в основном, приобретаются инструменты, вес которых варьируется от трех до шести килограммов. Агрегат рекомендуется взвесить руками и оценить, насколько комфортно предстоит действовать на практике. Следует понимать, что в случае длительного использования слишком тяжелого агрегата быстро наступит утомление, и труд станет изнурительным, поэтому надо объективно оценивать свои физические возможности. Минимальной массой обладают простейшие бытовые инструменты, работать с которыми могут даже женщины.

Большинство потребителей считают, что, чем больше мощность у бензопилы, тем лучше. В определенной степени это верно. Мощным инструментом можно не только отделять от ствола сучья и ветви, но распиливать толстые бревна вдоль и поперек.

Значение величины мощности у таких агрегатов может достигать семи киловатт, что соответствует девяти лошадиным силам. Стоит такой инструмент довольно дорого, и, если предполагается его использовать эпизодически, покупка становится нецелесообразной. Для использования дома или на даче следует выбирать средние значения мощности и веса бензопилы.

Удобство пользования и производительность работы инструмента определяются скоростью резания цепи. Этот важнейший параметр во многом зависит от изношенности цепной гарнитуры. Если цепь затуплена, резко снижается эффективность рабочего процесса, и возникает риск появления серьезных поломок.

Необходимо постоянно следить за натяжением цепи и вовремя ее затачивать. Кроме того, скорость резания зависит от выбора двигателя, шага цепи и формы кромки режущих элементов.

Хорошая цепь служит долго

От верно подобранной цепи зависит скорость и качество резания древесины, для эффективности рабочего процесса она имеет даже большее значение, чем мощность агрегата

Для долгой службы цепи, помимо ее правильной заточки и своевременной смазки, важное значение имеет подбор рабочих параметров, таких, как шаг цепи, определяемый расстоянием между режущими звеньями, соответствие длины шины длине цепи, хорошее функционирование звездочки, хвостовика и натяжного механизма. При должном техническом обслуживании цепь может эффективно работать длительное время

В любом случае, будущему обладателю бензопилы полезно ознакомиться с материалом «Как правильно заточить цепь бензопилы своими руками с помощью напильника или станка для заточки».

Длина шины бытового инструмента

Длина шины бензопилы является одной из важнейших эксплуатационных характеристик этого инструмента, так как, чем она длиннее, тем больше площадь соприкосновения режущей части с обрабатываемой древесиной. Длина шины должна соответствовать мощности агрегата, иначе разницу придется компенсировать за счет собственных физических усилий. Этот параметр всегда указывается в техническом паспорте изделия.

В бытовых инструментах наиболее часто используются шины длиной до сорока сантиметров, в агрегатах для профессионального применения используются шины до семидесяти пяти сантиметров. Узкие шины устанавливаются на бензопилы бытового применения, облегченные – на полупрофессиональные, длинные – на мощные профессиональные агрегаты.

Необходимость защиты от удара и вибрации

Наиболее опасным фактором при работе с бензопилой является так называемый обратный удар. Это явление возникает при соприкосновении конца цепи с твердыми включениями в обрабатываемой поверхности, при этом инструмент резко отбрасывается в сторону и может нанести травму.

Для предотвращения этого агрегат оборудуется останавливающим движение цепи инерционным тормозом, рукоять управления которым выведена на щиток

Следует с особым вниманием оценивать качество работы этого механизма.

Рекомендации экспертов

Есть полезные советы, чтобы провести заточку бензопилы быстро и эффективно. Общие рекомендации:

  • вначале требуется обкатать гарнитуру на слабых оборотах, это позволяет смазке попасть на каждый элемент шины;
  • цепь должна под напряжением, ослабление может привести к получению травм, особенно при использовании электрического станка;
  • гарнитуру рекомендуется править после каждой продолжительной работы инструмента, внимательно проверять зубья до начала пиления;
  • своевременно смазывать каждый элемент шины, что не только улучшает процесс работы с древесиной, но и снижает нагрузку на ротор, двигатель.

Глубину пропила, состояние режущей кромки и ограничитель нужно проверять после 3-4 заточек. Рекомендуется сверяться с шаблоном для конкретной модели гарнитуры.

Заточка цепи бензопилы – неотъемлемая часть работы с этим инструментом. Острота зубьев влияет на производительность и безопасность во время пиления. Для правки режущей кромки шины можно использовать электрический или ручной станок, в домашних условиях проще воспользоваться напильником. Следует учитывать особенности конкретной модели гарнитуры, измерять шаблоном каждый элемент.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65 — 80°)

Особенно, важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться

С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10 — 12° – при продольном распиле, и 25 — 30° – при поперечном распиле

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10 — 12° – при продольном распиле, и 25 — 30° – при поперечном распиле.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4 — 5.5 мм, либо на станке

В первом случае, крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25 — 30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25 — 30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя, потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются, также, специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рисунка выше, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен ниже.

Сначала, затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки, круглый напильник периодически проворачивают вдоль своей оси.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Как правильно заточить вручную с помощью напильника?

Применение напильника – самый простой и бюджетный способ подправить остроту режущей кромки. Для процедуры потребуется и тиски для надежного закрепления шины в неподвижном состоянии. Выбор типа и диаметра напильника зависит от особенностей цепи, самой технологии процедуры.

Определение диаметра напильника

Заточку цепи проще проводить круглым напильником с державкой, диаметр которого подбирают в зависимости от особенностей шага звеньев. В таблице представлена информация для грамотного подбора инструмента.

ШагДиаметр напильника
0,252×2
0,3252×2,4
0,3752×2,6
0,4042×2,75

Параметры напильника

Несмотря на простоту операции, с помощью напильника можно испортить качество шины. Полезные рекомендации по проведению заточки:

  • первичную заточку производят круглым напильником разного диаметра, а чтобы подправить остроту металла, применяют плоский инструмент;
  • он не должен заходить за верхнюю часть режущего полотна больше 20%, следует поддерживать одинаковую силу зажима;
  • движения выполняют от себя, количество повторений должно быть равным для всех зубьев;
  • для коррекции вертикальной плоскости напильник ставить строго под прямым углом;
  • горизонтальные элементы затачивают под углом 20-30o.

    Рисунок 5 – Комплект напильников

Как осуществить процесс своими руками в домашних условиях – пошаговая инструкция

Подправить цепь бензопилы с помощью напильника можно даже в домашних условиях

Важно правильно выбрать инструмент и соблюдать технологию. Пошаговый алгоритм:

  1. Зафиксировать шину тисками, чтобы ее верхняя часть была в горизонтальной плоскости.
  2. Отметить маркером или нитроэмалью самый короткий зуб – он будет служить точкой отсчета.
  3. Завести поверхность круглого напильника за главную режущую кромку, прижать его по всей линии. За счет державки он автоматически примет необходимое положение.
  4. Не меняя угла, 3-4 раза провести инструментом по скошенной поверхности. При необходимости повернуть напильник вокруг своей оси, чтобы добиться необходимой остроты.
  5. Проверить высоту ограничителя специальным шаблоном, скорректировать заточку плоским напильником.

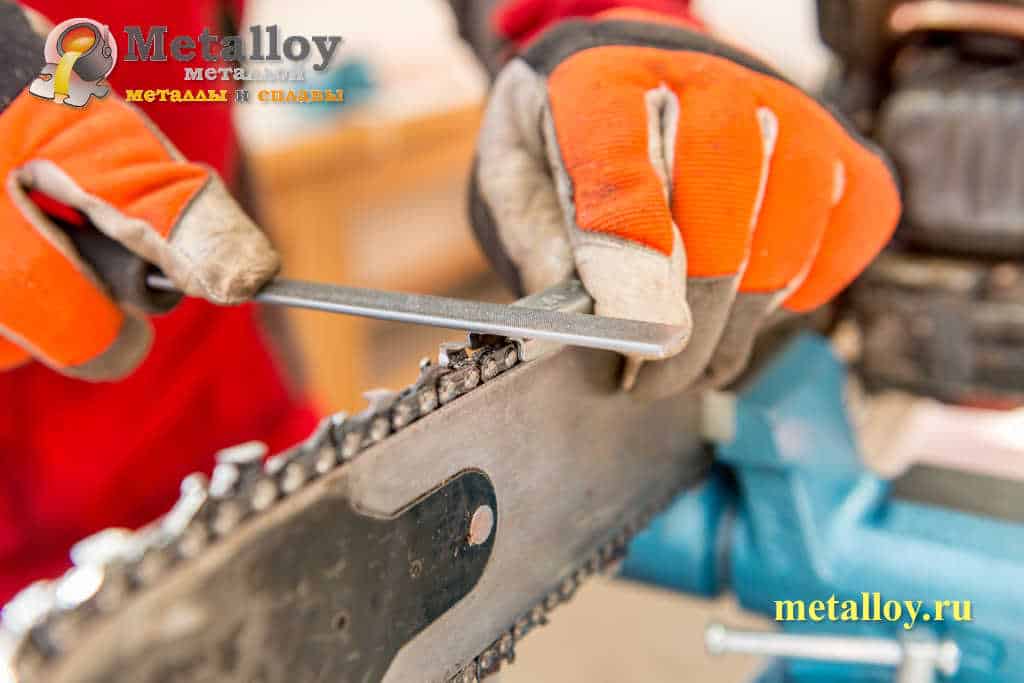

    Рисунок 6 – Заточка цепи своими руками с помощью напильника

Повторить манипуляцию с каждым звеном вплоть до отмеченной точки отсчета. Перевернуть цепь, аналогичным образом заточить все остальные зубья.
