Как сделать простой самодельный фрезер из болгарки своими руками

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Фрезер из дрели

Это самый простой , который можно собрать своими руками. В любом строительном магазине есть фрезы, изготовленные по типу обычного сверла: в их конструкции присутствует хвостовик, точно подходящий под размеры внутреннего диаметра.

Но работая с таким ручным фрезером, нужно прочно закреплять заготовку. Она не должна двигаться, колебаться. Чаще всего заготовку закрепляют струбцинами. Чем больше струбцин используется, тем крепче закрепляется заготовка. Иногда используют и обычные тиски. Их применяют при необходимости проводить обработку торца.

Проблема применения самодельного фрезера из дрели — сложность поддерживания требуемого размера обработки. Малейшая дрожь в руках сведет на нет все усилия.

Необходимо сделать для фрезерного станка из дрели приспособления, которые будут удерживать электрический инструмент в определенном положении.

Если требуется сделать паз в деревянной заготовке:

1. Выбирается и устанавливается фреза, по внешнему виду похожая на сверло. Особенность — рабочие кромки расположены в передней части (как и у сверла) и продольном положении.
2. Заготовка хорошо зажимается.
3. На дрель крепятся зажимы, прикрепленные к ограничителю из ДСП, фанеры или доски. Упирая ограничитель в заготовку, можно двигать самодельный фрезер по линии, определять положение будущего паза.

На фото показана дрель с деревянным ограничителем.

Стационарный станок

Что потребуется для изготовления:

• Фреза — дрель, болгарка, несколько приспособлений в виде небольшого электрического двигателя и шпинделя для станка по дереву.
• Столешница.
• Станина. Должна быть прочной и надежной: это несущая часть станка, на которой будет крепиться столешница и фреза.

Самый сложный вариант — изготовление станка из отдельного электрического двигателя и шпинделя. Сделать оборудование из готовых электрических инструментов проще.

Фрезерный станок производит обработку в вертикальной или горизонтальной плоскости, от выбора способа обработки зависит положение установки рабочего органа.

Фреза самодельного станка из болгарки расположена вертикально, обработка производится в горизонтальной плоскости.

Станина может быть любой конструкции (чертежи необязательны). Лучше сделать ее в виде рамы из металлических уголков. На нее болтами прикрепить лист ДСП. Затем:

1. Определить место, откуда будет выходить рабочий вал.
2. Сделать отверстие, диаметром больше диаметра вала.
3. Прикрепить болгарку двумя хомутами, которые приделать к столешнице винтами и гайками.

Головку винтов располагают со стороны поверхности столешницы, где будет двигаться заготовка. Гайки крепления — со стороны болгарки. Головки винтов устанавливают заподлицо.

Для самодельного станка необходимы фрезы, напоминающие по посадке на вал отрезные диски. В них нет пазов под шпонки. Они, так же как и диски, крепятся к болгарке зажимной гайкой. Если есть необходимость использовать фрезы шпоночного типа, тогда делают переходник:

• Один его конец имеет резьбовое соединение. Этой стороной он накручивается на вал болгарки по месту посадки зажимной гайки.
• Второй конец изготавливается под посадку фрезы на шпонку. Обычно для крепления используются болт и шайба (они прижимают рабочий инструмент к переходнику), поэтому с торца делается резьбовое отверстие под диаметр используемого болта.

По столешнице устанавливаются направляющие, по которым будет двигаться заготовка. Чаще всего применяют куски фанеры и ДСП: с их помощью можно создать направляющие различной конфигурации, что позволяет вести фрезерование заготовки в разных направлениях. Направляющие — съемные изделия, прикрепляющиеся к станине саморезами.

С помощью стационарного фрезера определяют точность производимых процессов независимо от количества оборотов. Качество получаемых конструкций выше, чем при использовании ручного инструмента. Хотя последний проще сделать самостоятельно.

Словари

Показывает частоту употребления слов. Необязательно указывать слово в инфинитиве. На русском языке можно искать по фразам и устойчивым словосочетаниям вроде “Как сажа бела”. Немного мешают видеореклама и баннеры.

Classes.ru

Отбирает похожие выражения. Также можно узнать ударения, склонения и в каком контексте используется термин, чтобы не наделать ошибок. Необходимо искать в начальной форме.

iSynonym

Нет рекламы. Удобный минималистичный интерфейс. Необходимо искать по инфинитиву, по склонениям выдает плохие результаты.

Text.ru

Не находит похожих слов, если искать в склоненном виде. Есть поиск по алфавиту. Показывает, какой частью речи является найденное слово. Работает с идиомами.

Jeck.ru

Необходимо указывать начальную форму. Плохо ищет по склонениям существительных, глаголов. Ничего не подбирает к словосочетаниям, фразеологизмам.

Synonymonline.ru

Состоит из +220 000 слов. Не ищет по склонениям. Вводите только инфинитив или пользуйтесь алфавитным указателем. Ничего не подыскивает по фразеологизмам.

Порядок изготовления

Изготовить ламельный фрезер из болгарки можно самостоятельно, для чего нужно лишь уделить внимание основных рекомендациям. Они выглядят следующим образом:

1. Из ранее подобранной фанеры или листового металла проводится создание основание. Оно представлено двумя стенками, которые расположены между собой. В некоторых случаях одна из стенок делается подвижной, за счет чего обеспечивается возможность регулировки основания в зависимости от длины заготовки. Соединение отдельных элементов проводится при применении различных крепежей. Рекомендуется применять варианты исполнения из нержавеющей стали, так как они служат намного дольше и не покрываются коррозией.
2. На подвижной части фиксируется конус, изготавливаемый из металла. Он требуется для фиксации заготовки на момент обработки. Сделать фрезерный станок из болгарки можно при применении уже готового конуса, который снимается с других устройств.
3. Инструмент, применяемый в качестве основания, размещается на боковой стороне корпуса. Подходит для этого инструмент любого размера и мощности.

Стоит учитывать, что при изготовлении фрезы из болгарки своими руками приходится создавать специальный переходник для фиксации втулки. Изготовить ее также можно в домашних условиях из подручных материалов.

В заключение отметим, что подходит для применения в случае мелкосерийного производства. Это связано с тем, что большинство вариантов исполнения машинок для резки не рассчитаны на длительное применение. Кроме этого, даже качественный вариант исполнения будет уступать по показателю функциональности покупным предложениям.

Вам также могут быть интересны статьи:

Как сделать торцовочные станки по дереву своими руками Как сделать труборез для стальных труб своими руками Как сделать координатный стол своими руками

Собрать фрезерный станок своими руками решают многие домашние мастера. Приобрести специализированное устройство для изготовления печатных плат или других работ — достаточно дорогое удовольствие. Имея в распоряжении три принтера, дрели или болгарку, вы сумеете своими руками сделать полноценный фрезерный станок. Чертежи и инструкция помогут в достижении поставленной цели.

Не редко в условиях домашней мастерской требуется фрезерный станок. Его можно собрать из дрели, принтера или болгарки. Есть и ряд других вариантов, адаптированных под конкретные чертежи.

Прежде чем сделать устройство для печатных плат или производства небольших деталей, нужно ознакомиться с особенностями конструкции заводского настольного станка. Его делают не из дрели и точно не из принтера. Но вам придется соблюдать общий конструктивный принцип, собирая станок своими руками.

Стандартный настольный фрезер состоит из следующих элементов:

• Основание или станина;
• Рабочий стол;
• Привод;
• Электрический двигатель;
• Рабочий инструмент.

Если основание и рабочий стол можно сделать из подручных инструментов, то рабочая долбежная головка, электромотор и фрезы получить несколько сложнее.

Рассматривая вариант с использованием принтера, чтобы сделать станок с ЧПУ, тут стоит отметить наличие в их конструкции шаговых двигателей. Чертежи предусматривают, что для сборки фрезера вам нужно сделать разборку не одного принтера, а двух. Обусловлено это тем, что требуется наличие трех шаговых двигателей. Их же в одном принтере только два.

Вообще сделать станок с ЧПУ рекомендуется тем, кто обладает опытом в сборке более простых конструкций. Возможность изготовления печатных плат, координатный стол и долбежная головка — это вспомогательные компоненты фрезерного станка. Нужна ли вам долбежная головка или устройство для печатных плат? Это зависит от целей, которые вы перед собой ставите.

Создание печатных плат или работоспособная долбежная головка — это компоненты, функционирование которых напрямую зависит от технических характеристик. Данные параметры непосредственно влияют на то, какими возможностями будет обладать ваш фрезерный станок. А именно играют роль следующие характеристики:

• Частота вращения электромотора;
• Мощность электрического двигателя;
• Размеры рабочего стола;
• Предельный вес заготовок, которые может обрабатывать фрезерный станок.

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

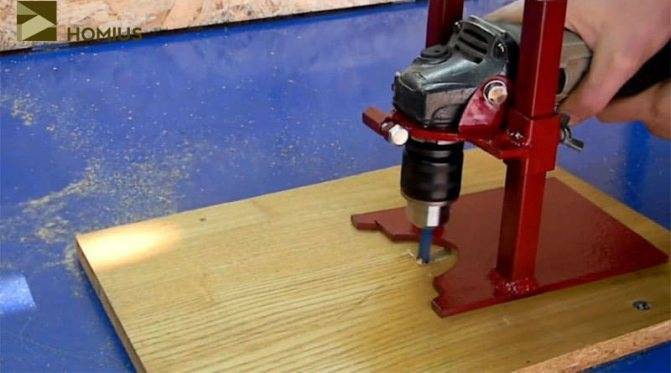

Как сделать ручной фрезер по дереву из болгарки своими руками

Изготовление самодельного фрезера из болгарки своими руками состоит из нескольких шагов:

1. Сначала подвергают доработке патрон от дрели, который нужно закрепить на шпинделе шлифмашины. Сделать это без подготовительной обточки невозможно, поскольку резьба не совпадет. Требуется сначала рассверлить патрон на токарном станке под М14, примерить его на шпиндель и при необходимости расширить еще немного под высоту и диаметр центрирующего пояска.
2. Металлический стержень для вертикальных штанг фрезера из болгарки обтачивают под нужный диаметр и шлифуют вручную наждачной бумагой. После этого лобзиком нарезают заготовки для направляющих. В них высверливают продольные отверстия, при помощи угольника проверяют вертикальность штанг, после чего надевают на них направляющие и пружины.
3. Из листа оргстекла или металла вырезают при помощи пилы две одинаковые пластины и склеивают их между собой монтажным клеем. После этого в заготовке просверливают четыре дырки по углам. Пластины дополнительно скрепляют винтами, потом выполняют отверстия под штанги и вставляют последние в основание.
4. Из листового металла вырезают два одинаковых элемента и изгибают их в тисках. Затем эти пластины прикрепляют болтами с двух сторон к корпусу шлифмашины в предусмотренных отверстиях для ручек. Болгарку с патроном и фрезой устанавливают по центру подошвы.
5. В центре подошвы кольцевым сверлом проделывают отверстие для фрезы. Из толстого листового металла вырезают полосу, изгибают ее по форме скобы и приваривают к скользящим трубкам горизонтально спереди инструмента.
6. Штанги извлекают из трубок скольжения и просверливают отверстия в их нижней боковой части. С торцевых сторон подошвы также проделывают дырки с резьбой и вкручивают удерживающие болты. На поперечную скобу в передней части фрезера своими руками из болгарки устанавливают упор.

На данном этапе домашний инструмент является собранным. Остается только проверить на прочность все крепления, при необходимости подтянуть болты и проверить агрегат, выполненный своими руками, в работе.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Изготовление фрезера из болгарки своими руками: материалы и алгоритм сборки

Для различных работ в домашней мастерской не всегда целесообразно приобретать специализированные электроинструменты, которые, как правило, стоят достаточно дорого. Более актуальными в таких ситуациях являются устройства, сделанные своими руками, к числу которых относится и фрезер из болгарки.

При помощи такого устройства, основой которого может выступить и бытовая электродрель, можно выполнять различные технологические операции – фрезерование, обработку кромок, формирование шипов и пазов на поверхности деревянных заготовок, подготовку посадочных мест для дверных петель и замков и др.

Самодельный фрезерный станок с боковым расположением инструмента

Используемые материалы

Изготовление своими руками фрезера из болгарки для оснащения домашней мастерской требует выполнения определенных условий, основными из которых являются обеспечение надежной фиксации электроинструмента в вертикальной плоскости и его перемещения относительно поверхности обрабатываемого изделия.

Схема закрепления болгарки

Для того чтобы изготовить свой фрезерный станок из болгарки, удовлетворяющий вышеперечисленным условиям, потребуются следующие комплектующие и расходные материалы:

• болгарка или электродрель, приводной двигатель которых должен находиться в работоспособном состоянии (кроме того, конструктивные элементы, при помощи которых эти устройства будут фиксироваться на несущей конструкции, должны быть достаточно прочными и надежными);
• основание, на котором будет фиксироваться будущий фрезер (в качестве такого основания, которое должно отличаться высокой надежностью и устойчивостью, а также обеспечивать удобство работы с самодельной фрезерной установкой, может быть использована поверхность рабочего стола или верстака);
• толстая фанера или тонколистовой металл (из них вы изготовите своими руками ту часть конструкции фрезера, на которой будет фиксироваться болгарка или электродрель);
• сварочный аппарат (если в конструкции вашего фрезера будет использоваться листовой металл);
• крепежные элементы (хомуты, винты, болты и гайки);
• стандартный набор слесарных инструментов.

Вариант размещения болгарки в самодельном станке

Таким образом, для изготовления фрезера из болгарки своими руками потребуются материалы, которые есть практически в каждой домашней мастерской или в любом гараже. Соответственно, чтобы сделать такой станок и начать им пользоваться, не потребуются значительные финансовые вложения, чего не скажешь о ситуации, когда приобретается серийная модель такого устройства.

Алгоритм изготовления

Изготовление своими руками фрезера на основе болгарки или дрели выполняется в следующей последовательности:

1. Из толстой фанеры, ДСП или тонколистового металла делают основание фрезерного станка, которое состоит из двух стенок, располагаемых друг напротив друга. Одну из стенок такого основания, которая не используется для фиксации болгарки или дрели, можно сделать подвижной. Это позволит изменять ее пространственное положение в зависимости от длины детали, которая будет подвергаться обработке.
2. На подвижной части будущего фрезера фиксируется металлический конус, применяемый для того, чтобы удерживать заготовку в процессе ее обработки.
3. Инструмент, посредством которого выполняется обработка на сделанном своими руками станке, размещается на боковой стороне каркаса. Использовать на таком фрезере можно инструменты практически любой конфигурации и любого размера.

Самодельный станок по дереву из болгарки

В том случае, если фрезерный станок будет изготавливаться не на основе электрической дрели, а на базе болгарки, в его конструкцию придется включить специальный переходник, который будет обеспечивать фиксацию втулки, используемой для вращения обрабатываемой детали. Если основой самодельного фрезера является дрель, то такая втулка просто фиксируется в патроне электроинструмента.

Самодельный фрезер из дрели

Таким образом, изготовление фрезера из болгарки или электрической дрели своими руками отличается простотой. Для этого даже не надо изобретать собственную конструкцию устройства – достаточно воспользоваться готовыми идеями, которые уже опробованы на практике многими домашними мастерами.

Самостоятельная доработка до отрезного станка

Наиболее простой самоделкой является станок из маленькой УШМ. Работы будут сопровождаться минимумом затрат, а на манипуляции уйдут считанные часы. Конструкция на выходе будет представлять собой длинную металлическую трубу, которая выполняет функцию ручки и каркаса.

К одному из концов приваривается поперечная планка из металла с двумя отверстиями для крепежа инструмента. С этой же стороны труба фиксируется к отрезку уголка на подвижный вал. Первый можно закрепить к рабочему столу или к полу в рабочем помещении. Если перед вами встал вопрос о том, что можно сделать из болгарки, вы можете выполнить отрезной станок, действуя по описываемому алгоритму. Согласно ему, с противоположной стороны от крепления необходимо зафиксировать пружину, которая будет обеспечивать возврат конструкции в первоначальное положение. По завершении этого этапа можете пользоваться своей самоделкой. Необходимо будет лишь только правильно установить устройство.

Такой вариант станка является наиболее простым решением для обработки металла, тогда как для сложных работ потребуется точность, поэтому конструкцию для решения таких задач необходимо делать более устойчивой, а значит, к работе придется подойти более основательно.

Оборудование для столярной мастерской

Еще несколько интересных предложений, как изготовить оборудование для домашней столярки на базе обычного шуруповерта.

Токарный станок по дереву

При изготовлении изделий из дерева трудно обходиться без токарного станка. Его можно соорудить своими руками. Для станины идеально подойдет ровный деревянный верстак. В качестве передней бабки и привода вращения можно использовать шуруповерт. В деревянную постель, сделанную из бруска по форме шуруповерта, нужно уложить инструмент и зафиксировать хомутом. Брусок можно закрепить струбциной, а при постоянном использовании станка прикрутить саморезами. В патрон необходимо вставить зубовую оправку. Задняя бабка выполняется из двух брусков с регулировочным винтом, который затачивают под конус. Устанавливается она напротив закрепленного шуруповерта так, чтобы ось инструмента совпадала с осью регулировочного винта задней бабки. Конструкцию заднего упора закрепляют струбциной. Если планируется обрабатывать крупные детали, то крепление должно быть более надежным. Подручник тоже можно изготовить из бруска, закрепив его к верстаку струбциной. Примитивный токарный станок для домашней мастерской готов.

Настольный сверлильный станок

Другим не менее важным оборудованием является сверлилка. Ее тоже можно изготовить из шуруповерта. Для этого понадобится шуруповерт б/у. С него необходимо взять двигатель с редуктором и патроном. Теперь нужно изготовить два хомута из текстолита, которые будут выполнять функцию фиксации сверлильной головки станка. Чтобы добиться максимальной соосности всех отверстий на хомутах, их лучше обрабатывать вместе, за один постав. Тогда удастся избежать перекосов.

В качестве ограничительных стоек используют втулки с внутренней резьбой. Они должны быть одинакового размера, соответствующего расстоянию между хомутами. После этого изготавливают еще один хомут из текстолита и две бобышки из капролона. Их просверливают не по центру, получив две эксцентричных втулки. Хомут устанавливают на пруток и с помощью эксцентриков выбирают люфт. После этого устанавливают рычаг из дерева на пружине, чтобы сверлильная головка возвращалась в исходное положение. Для подачи питания необходимо использовать трансформатор мощностью более 150 ватт и выходным напряжением, как у используемого шуруповерта. После этого нужно поставить диодный мост и конденсатор, установить сверлильную головку на станину.

Ручной фрезер из шуруповерта: пошаговая инструкция

Его можно переделать в ручной фрезер. Для этого не нужно приобретать дорогостоящие материалы. Все, что нужно, найдется в мастерской или гараже практически под ногами. Для обустройства ручного фрезера из шуруповерта понадобятся куски толстой фанеры или ДСП, хомут для крепления инструмента, крепеж в виде болтов и саморезов, слесарный инструмент и перьевое сверло для дерева. В последнем случае можно воспользоваться сверлильной коронкой.

Собрать самодельный фрезер довольно легко. Для этого необходимо:

• Из кусков выбранного материала вырезать основание, вертикальную стойку, на которой при помощи хомута будет закреплен шуруповерт, упор и косынку для придания жесткости конструкции. Размеры деталей выбираются произвольно, в соотношении к габаритам электроинструмента.
• В основании при помощи перьевого сверла просверлить отверстие Ø 40 мм для свободного доступа режущего инструмента в зону обработки.
• Изготовить хомут по диаметру ручного инструмента.
• На вертикальной стойке при помощи хомута закрепить шуруповерт так, чтобы его патрон оказался на расстоянии в несколько миллиметров от основания.
• Установить ребро жесткости.
• На вертикальной стойке зафиксировать шуруповерт упором.
• В патрон инструмента установить фрезу.

Фрезер из шуруповерта готов к использованию. Такой станок не сможет стать полноценной заменой ручному фрезеру из-за небольшой мощности и малой скорости вращения шпинделя, но решит вопрос фрезерования небольших деталей в условиях домашней мастерской.

Дисковая пила

Кроме этого, для своей столярной мастерской из шуруповерта можно сделать циркулярку. Для этого нужно изготовить рабочую поверхность, применив лист ДСП или толстую фанеру. В столешнице нужно выполнить пропил для выхода дисковой пилы. Шуруповерт нужно надежно закрепить с нижней стороны рабочей поверхности, использовав металлические или деревянные хомуты. Таким же образом необходимо сделать крепление вала

Важно, чтобы пильный диск выходил над рабочей поверхностью стола не более, чем на треть своего диаметра

Лучший бюджетный фрезерный станок по дереву Hammer FRZ1200B

• глубина хода – 55 мм;
• мощность – 1200 Вт;
• точно поддерживает заданные параметры работы;
• стоимость – до 6 тысяч рублей.

Вертикальная модель бюджетной категории. Мощность двигателя – 1,2 кВт, частота вращения варьирует от 16000 до 30000 об./мин. Скорость регулируется, также есть система поддержания заданной частоты. Глубина хода фрезы – 55 мм. Hammer FRZ1200B весит 4,3 кг. В продажном комплекте имеются две цанги (6 и 8 мм). Также производитель вложил копировальную втулку, адаптер для подключения пылесоса, параллельный упор и рожковый ключ. Цена небольшая – 3700–6000 рублей.

Инструмент, адаптированный для домашней мастерской, имеет эргономичные ручки с резиновыми противоскользящими накладками. Прижимные винты выделены красными головками. Регулировка глубины подачи фрезы достаточно точная, как и поддержание скорости вращения. При этом цена фрезера небольшая, подойдет для новичков и мастеров.

Владельцы отмечают привлекательную цену, надежную конструкцию, простые настройки, удобство в работе. Изготовлен не хуже дорогих брендов. Есть небольшой люфт на направляющих, но он практически незаметен. При фиксации инструмента люфт отсутствует вообще. Хорошая, достойная машина. Есть нарекания на односторонний упор – при некоторых операциях это не совсем удобно, хотя и не мешает выполнять нужные действия.

Плюсы:

• оптимален по соотношению цена-качество;
• мощность – 1200 ватт;
• хорошая сборка;
• дешевый;
• глубина обработки – до 55 мм;
• вес – 4,3 кг;
• точное удержание заданной скорости;
• понятная регулировка.

Устройство оборудования

Профессиональный фрезеровочный станок по дереву разработан по самым современным кинематическим схемам. Он оснащён сложными механическими соединениями и самой современной электроникой. Основными элементами таких устройств являются:

• мощная станина;
• специальный стол, который называется фрезерным;
• суппорт;
• шпиндель, имеющий специальную форму;
• перемещение заготовок вдоль станка производится с помощью специальных салазок;
• панель запуска шпинделя;
• система регулировок управления;
• набор режущего инструмента.

Отдельные производители свой станок фрезерный по дереву 220 В комплектуют дополнительной кареткой. Она превращает фрезеровальный станок в агрегат с расширенными возможностями. На нём реализована возможность производить обработку деталей под любым углом

Станина такого агрегата выполнена из толстого куска стали или чугуна. Благодаря своей массе она придает станку повышенную устойчивость. Она позволяет погасить колебания в процессе работы.

На суппорт крепится специальный вал. Его верхняя часть поднимается над столом через специальное отверстие. Во всех агрегатах предусмотрена возможность регулировки высоты поднятия вала. Сверху установлен вставной шпиндель с режущим инструментом. Промышленный фрезер по дереву — это аппарат, способный выполнять большое количество операций. Этого добиваются благодаря использованию разнообразного режущего инструмента. Основными видами оснастки являются: режущий диск, нож, фрезы различной конфигурации.

Для проведения фрезерования строго по прямой линии применяют специальную направляющую планку. Благодаря специальному узлу крепления её можно перемещать на необходимую длину. Высокая скорость вращения шпинделя существенно улучшает качество обработки.

Современные профессиональные станки оснащаются промышленными мощными пылесосами. Они позволяют создавать комфортные условия во время проведения работ. Благодаря мощной системе всасывания убирается строительная пыль.

Основные виды фрез

Рассмотрим основные виды фрез по металлу, назначение и способ применения. Одними из наиболее распространенных являются цилиндрические фрезы, которые выпускаются с винтовыми или прямыми зубьями. Фреза с винтовыми зубьями характеризуется плавной работой и широко используется в промышленном производстве. Цилиндрические фрезы с прямыми зубьями оптимально подходят для обработки узких поверхностей.

Торцовые фрезы применяются на вертикально-фрезерных станках. Рабочей частью являются вершины кромок зубьев, сами же кромки являются дополнительными режущими поверхностями. Угол обработки между фрезой и обрабатываемой поверхностью зависит от диаметра инструмента, а не от припуска, что обеспечивает стабильную работу. Благодаря жесткости и массивности инструмента обеспечивается удобство расположения и надежность крепления режущих элементов, высокая производительность и точность обработки.

Следующий широко используемый вид – это дисковые фрезы, широко используемые для нарезки канавок и пазов. Данный тип фрез подразделяется на три вида:

• Пазовые – зубья расположены на цилиндрической поверхности, что позволяет производить нарезку неглубоких пазов.
• Двусторонние – зубья расположены на торце и поверхности фрезы.
• Трехсторонние – зубья расположены на обеих торцах и поверхности.

Дисковые фрезы характеризуются высокой производительностью и широко применяются для обрезки заготовок, прорезания пазов, снятия фасок, выборки металла и других операций.

Угловые фрезы применяются для съёма металла на наклонных поверхностях и в угловых пазах с конической поверхностью. Подразделяются на одно- и двухугловые, различающиеся расположением режущих элементов, соответственно на одной или двух смежных конических поверхностях. Такая конструкция позволяет нарезать стружечные канавки в инструментах различной формы.

Ещё один распространенный вид фрез – концевые. Основное назначение – нарезка пазов, контурных уступов, выемок, съём металла на поверхностях расположенных под прямым углом относительно друг друга. Концевые фрезы производятся монолитными или с припаянным режущими частями, цилиндрическими или коническими хвостовиками, для грубой или чистовой обработки (в зависимости от размера зуба).

Проверка работоспособности инструмента

Волнение пропало, как только была нажата кнопка. Фрезер повёл себя прекрасно. Единственным недочётом можно было назвать неидеальную гладкость подошвы, которая скользила по поверхности древесно-стружечной плиты не слишком хорошо. Однако работу свою агрегат выполнял, и это уже радовало.

Первый запуск ручного фрезера: на первый взгляд, практически без нареканий

Пройдя первую полосу и выбрав паз в ДСП, мне показалось, что чего-то не хватает. Об этом же говорили и не слишком ровные края выбранной дорожки. Создавалось впечатление, что у сделавшего её мастера тряслись руки.

Края выбранного паза довольно неровные и с этим нужно что-то решать

Немного поразмыслив, я понял. Ведь мне приходилось прилагать усилия, а без родной рукоятки от болгарки делать это не слишком удобно. Но в том виде, в каком она есть, на место её не поставить – мешает направляющая станины. На помощь вновь пришла широкая гайка и отрезок шпильки. Гайка была накручена одной стороной на рукоятку, с другой стороны я ввернул шпильку. Полученная конструкция зафиксировала уголок вместо одного из болтов.

Вот такая рукоятка получилась у нашего мини-фрезера

После проделанных манипуляций работа стала намного проще, а края выбранных пазов ровнее. А это значит, что на данный момент ничего нового с нашим фрезером придумывать не стоило. Возможно, впоследствии придут мысли о том, как сделать платформу основания более подвижной, снизив силу трения, но пока меня итоговый результат устроил.
