Фреза кромочная по дереву

Устройство и функциональность

Кромочный фрезер относится к узкоспециализированному оборудованию. Чаще всего его можно встретить в руках мебельщика, который обрабатывает детали и элементы, приводя их к нужной форме и характеристикам.

Кромочный фрезер (другие названия – окантовочный фрезер или триммер) имеет вертикальную структуру. В цилиндрическом корпусе находится электродвигатель, соединённый со специальным патроном-держателем для оснастки. Рабочая часть совершает поступательные движения в специальной рамке, которая при помощи регулировок ограничивает ход фрезы.

В продвинутых профессиональных фрезерах в комплекте идёт набор рамок либо одна рамка с широкой функциональностью. Она может иметь наклон, специальные упоры и другие элементы, которые способствуют выполнению сложных работ.

С помощью кромочного фрезера можно снимать фаску на заготовке, выполнять канавки и бороздки нужного профиля, делать выемки под петли и различные вставки. Получение фигурной кромки любой конфигурации возможно благодаря применению специальной оснастки.

Пазовые фрезы

Если нужно выбрать паз какой-либо глубины и ширины, то для этой цели как нельзя лучше подойдет пазовая фреза. Ее конструкция позволяет производить данную операцию как на пласти (грани) детали, так и на ее кромке. Пазовая фреза в основном используется при соединении деталей на шип. Также, применяя насадки для фрезера по дереву, идущие по линейке, можно прорезать ровные пазы любой ширины.

Фасонные

Позволяют придавать пазу определенные формы, похожие на фигурные скобки. Инструментом выбирают не только пазы внутри заготовки, но и изменяют форму ребер кромки. Изготавливая сложный рисунок на пласти заготовки, сначала делается проход по нему прямым резаком (пазовым). В дальнейшем это упрощает центровку фасонной оснастки.

На следующих рисунках показаны основные разновидности пазовых фасонных фрез.

Конструкционные

После обработки заготовки данной оснасткой получается паз, похожий на трапецию (ласточкин хвост) или перевернутую букву “Т”.

Галтельные V-образные

Несмотря на то, что слово “галтель” обозначает какую-либо полукруглую выемку или желобок, V-образные резаки также относятся к данной категории. Инструмент позволяет выбирать не только вертикальные пазы, но и пазы под определенным углом. Также галтельная фреза часто используется для декоративной резьбы и изменения геометрии кромок в мебельном производстве.

Галтельные

Имеют скругленную режущую часть. Если посмотреть на паз после ее прохождения в разрезе, то он будет напоминать литеру “U”.

Фрезу применяют для декоративной отделки кромок и торцов изделий из дерева, создания сложных рисунков на пласти заготовки либо различных галтельных выемок (желобков) на пласти изделия и на его ребрах.

Прямые

Это самый простой инструмент, имеющий форму цилиндра. Паз, полученный в заготовке, имеет прямоугольное сечение.

Прямые пазовые (пальчиковые) фрезы применяют, если требуется выбрать прямоугольный паз с чистым дном, например, для врезки дверных замков и петель.

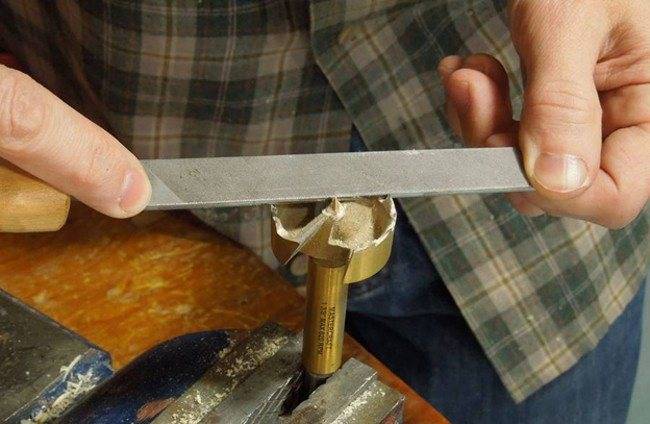

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

• разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
• уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
• водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
• делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.

Для чего нужен такой фрезер?

Фрезерование по кромке.

Типичные задачи для кромочного фрезера (триммера) — снятие фаски, скругление края или придание ему сложного профиля, формирование декоративных желобков вдоль кромки, подгонка слоя шпона по размерам щита (снятие припуска пригоночной фрезой), вырезка пазов под петли. Этим, разумеется, возможности инструмента не ограничиваются. Ничто не мешает выполнять копирование, фрезеровать пазы или вырезать рисунок.Не путайте с вертикальным фрезером. Может показаться, что кромочный фрезер — это урезанный вариант классического вертикального, однако на самом деле это не так, ведь у триммера есть ряд неоспоримых достоинств. Давайте разберемся, чем хорош этот инструмент.

Разнообразие фрез для триммера по дереву

Во многом возможности окантовочного фрезера зависят от той оснастки, которую подключат к аппарату. Именно фрез особой формы дают в результате те пазы, кромки и фаски, которые требуются в соответствии с дизайном и конструкцией мебели.

Среди большого ассортимента фрез можно выделить такие классы, как:

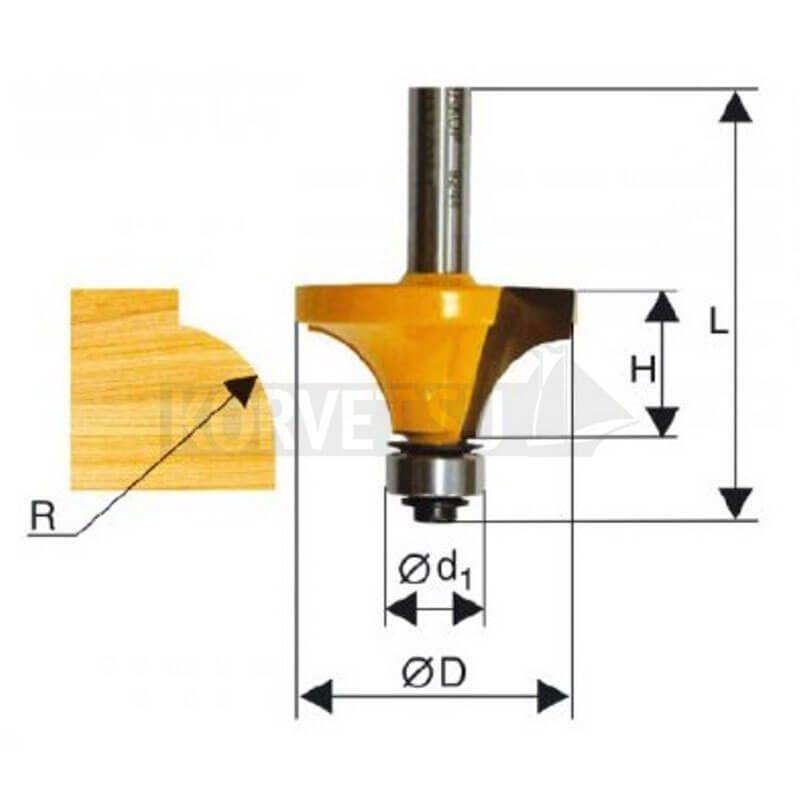

1. Круглая

   . Позволяет делать ровную кромку, выводя угол с плоскостью. С её помощью также можно сделать закругление в зависимости от диаметра рабочей части, обычно это диапазон от 2,5 мм до 2 см.

2. Конусная. Срезает угол кромки, образуя фаску с необходимым скосом. Самые распространённые конусные фрезы стачивают край под 45°.
3. Дисковая. После применения этой фрезы в боковой грани заготовки остаётся паз, который обычно используется для установки различных элементов – зеркал, стёкол, вставок, а также для соединения с другими деревянными элементами на клей.
4. Фальцевая. В процессе обработки образует ступеньку. Подходит для создания соединительных кромок для стыковки с другими узлами и деталями.
5. Галтельная. Геометрически представляет собой полусферу. При вращении придаёт кромке вогнутую форму заданного радиуса и кривизны. Используется для декоративного фрезерования.
6. Калёвочная. Результат противоположен применению галтельной фрезы. После обработки оставляет скруглённую кромку. Незаменима при создании безопасных кромок.

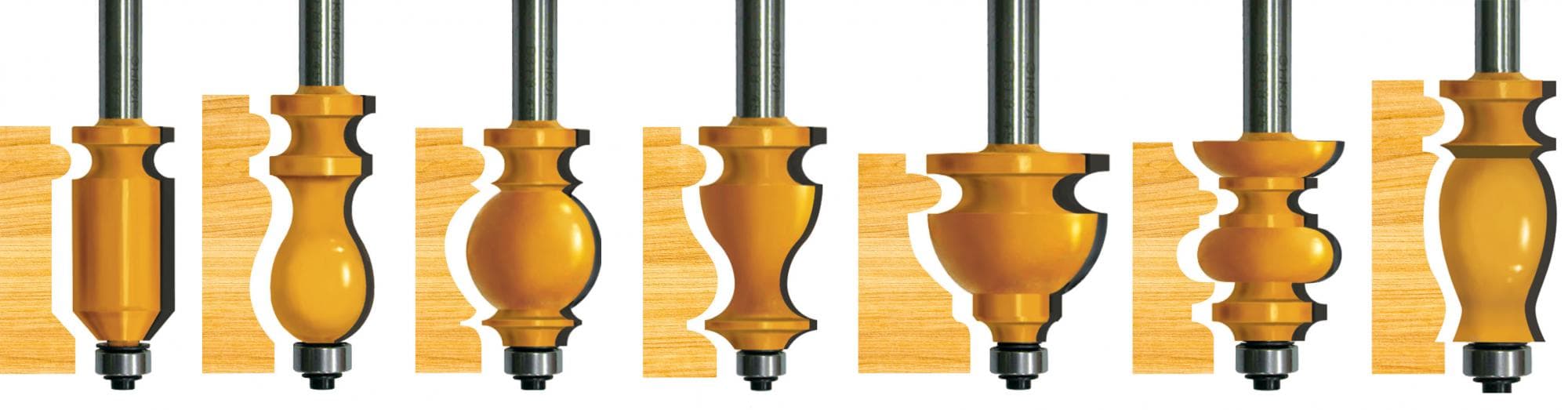

7. Профильная. Имеет сложную форму. После применения боковая грань приобретает тот вид, который предусмотрен проектом. Применяется в декоративной деревообработке.

Большая часть фрез изготавливается из инструментальной стали высокой твёрдости. Для таких пород древесины, как дуб или ясень применяются специальные твердосплавные фрезы с напайками из карбида вольфрама.

Приспособления для ручного фрезера

Основная задача, которую выполняют различные приспособления для данного агрегата – это расширение функциональных возможностей устройства. Некоторые из приспособлений идут в комплекте с аппаратом, но остальные приставки к фрезеру необходимо приобретать отдельно или изготавливать собственноручно.

Параллельный упор

Данное приспособления имеется в стандартной комплектации любого фрезера.

Упор позволяет производить прямолинейные резы на заготовках. В качестве базовой направляющей используется кромка заготовки либо направляющая шина.

Направляющая шина

Шина выполняет роль направляющей, по которой движется упор аппарата. Используя данное приспособление, производят прямолинейное фрезерование заготовок.

Циркуль

Данное приспособление крепится к подошве агрегата и позволяет производить радиальную фрезеровку и вырезание окружностей.

Выборка пазов

Для выборки пазов определенной ширины используют приспособление для фрезера, показанное на следующем рисунке.

Ширина паза регулируется одной площадкой. В данном случае применяется прямая пазовая фреза с верхним подшипником.

Копир

Для перенесения какого-либо сложного орнамента или узора на заготовку используют специальные приспособления — копиры (пантографы).

Работает копир следующим образом:

• заготовка укладывается под установленный в пантографе агрегат;
• на нужном расстоянии от копира размещается орнамент или узор, который необходимо скопировать;
• указка пантографа устанавливается в начальную позицию, после чего включается двигатель агрегата;
• все движения указки по рисунку с точностью передаются на фрезер, и он вырезает на заготовке копию требуемого узора.

Копировальные кольца и шаблон

Копировальная втулка нужна, в первую очередь, для защиты шаблона от воздействия лезвий инструмента. Кроме этого, копировальное кольцо, передвигаясь по кромке шаблона, передает все его формы фрезе, которая и обрабатывает деталь, находящуюся под приспособлением.

Обработка тел вращения

Данное нехитрое приспособление позволяет вырезать поперечные и продольные пазы в заготовках цилиндрической формы (точеные ножки стола, столбы, балясины).

Шипорезное приспособление

Чтобы изготовить шипы для ящичного соединения, прямые или ласточкин хвост, используют шипорезное приспособление.

Использование данной приставки позволяет изготавливать шипы с равными расстояниями между ними, благодаря чему соединение деталей происходит идеальным образом.

Приспособление шип-паз

Соединение шип-паз является самым распространенным в столярном деле.

Чтобы изготовить данное соединение, существуют специальные приспособления, называемые пантороутерами.

Несмотря на кажущуюся сложность конструкции, данный станок легко изготавливается своими руками по чертежам, которых достаточно в интернете.

Стол для фрезера

Устанавливая ручной агрегат в стол, вы получаете стационарный мини-станок. С его помощью удобно обрабатывать мелкие и длинные детали, которые не получается зажать струбцинами. В продаже имеются уже готовые фрезерные столы, специально предназначенные для закрепления ручных фрезерных машин. Ниже показан стол, выпускаемый компанией Корвет.

Но как показывает практика, большинство мастеров предпочитают изготавливать фрезерные столы своими руками, поскольку конструкция их не отличается сложностью. Стол под фрезер можно изготовить из толстой фанеры или из ЛДСП толщиной от 16 мм.

Приспособление для филенок

Если вырезать равнобедренный треугольник, например, из фанеры, и закрепить его на подошве фрезера, как показано на следующем рисунке, то получится нехитрое приспособление для обработки филенок дверей.

Данная накладка позволяет проводить дополнительное декорирование уже готовых дверей, не разбирая их, без применения шаблонов.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками

Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования

Советы по выбору

Чтобы Вы сделали действительно хорошую покупку, мы дадим еще несколько несложных рекомендаций касательно того, как выбрать ручной фрезер.

Важно, чтобы можно было регулировать скорость вращения шпинделя. Такой переключатель должен перемещаться ступенчато или находиться в месте, где его будет трудно случайно зацепить;
проверяйте реальную глубину погружения фрезы

Этот показатель может значительно варьироваться в зависимости от особенностей конструкции цангового механизма;
не лишним будет протестировать работу штангового механизма. Голова инструмента должна иметь свободный ход без перекосов. При этом смотрите на вертикальный упор — он должен фиксироваться в заданном положении максимально надежно. Точность установки глубины погружения должна оптимально соответствовать Вашим целям;
проверьте совместимость инструмента с типом оснастки, которую Вы планируете использовать с фрезером. Сделать это можно просто сопоставив размер фрезы с диаметром проема в подошве и вспомогательном оборудовании;
сравните посадочный размер цанги с диаметром хвостовиков фрез, использование которых планируется для работы;
оцените эргономику инструмента – удобство в работе является одним из залогов успешного результата.

Фрезы фигирейные

Специальный вид изделия для изготовления филенок и похожих на них деталей. Бывают односторонние и двухсторонние. Глубокий заход в тело заготовки создает сложности в работе. Режущая кромка в процессе обработки захватывает большую массу древесины.

Фреза вязнет, либо начинает вибрировать. Опытные мастера проходят сначала деталь кромочным, пазовым аналогом, оставляя небольшой припуск. Чистовую обработку делают затем фигирейной фрезой, которая легко справляется с подавленной задачей. Двухсторонние модели данного изделия могут создавать рисунок различной формы на лицевой и обратной стороне заготовки.

Устройство и функциональность

Кромочный фрезер относится к узкоспециализированному оборудованию. Чаще всего его можно встретить в руках мебельщика, который обрабатывает детали и элементы, приводя их к нужной форме и характеристикам.

Кромочный фрезер (другие названия – окантовочный фрезер или триммер) имеет вертикальную структуру. В цилиндрическом корпусе находится электродвигатель, соединённый со специальным патроном-держателем для оснастки. Рабочая часть совершает поступательные движения в специальной рамке, которая при помощи регулировок ограничивает ход фрезы.

В продвинутых профессиональных фрезерах в комплекте идёт набор рамок либо одна рамка с широкой функциональностью. Она может иметь наклон, специальные упоры и другие элементы, которые способствуют выполнению сложных работ.

С помощью кромочного фрезера можно снимать фаску на заготовке, выполнять канавки и бороздки нужного профиля, делать выемки под петли и различные вставки. Получение фигурной кромки любой конфигурации возможно благодаря применению специальной оснастки.

Как хранить

Фрезы не требуют каких-то особых условий хранения. Исключается попадание воды, желательно сухое помещение, чтобы избежать ржавчины. В остальном каждый мастер хранит их так, как удобнее.

Комплектные фрезы продаются и хранятся в коробках. Купленные поштучно можно разместить на доске с просверленными под хвостовики отверстиями. Когда фрезы требуются часто, их держат под рукой. В других случаях убирают подальше, чтобы не мешали.

Ручной фрезер – это многопрофильный инструмент с самыми широкими возможностями. Сначала ставятся задачи, которые нужно решить. Зачем для их выполнения подбирается фреза с подходящим профилем. Новичкам следует знать, что фрезер – это не волшебная палочка, которая все сделает сама. Этим инструментом нужно работать. И тогда откроются все возможности, которые дает фрезер с подходящей фрезой каждому мастеру.

Кромочная фреза по дереву для ручного фрезера

Торцевая или кромочная фреза по дереву — это одна из двух основных разновидностей, предназначенная для придания краю заготовки фигурного профиля. Они могут быть как простыми, образующими фаску или галтельный срез, так и сложными по форме. Кромочные фрезы часто называют копировальными благодаря наличию упорного подшипника. В простейшей технике фрезеровки подшипник просто упирается в обработанный край заготовки, и фреза по дереву берет захват строго на определенную глубину.

При копировании подшипник упирается в шаблон, приложенный к заготовке плашмя, и таким образом фрезой задаётся не только профиль кромки, но и форма самой детали. Подшипник может быть расположен на самом кончике фрезы или в верхней её части у хвостовика. Встречаются также фрезы с двумя подшипниками.

По форме профиля торцевая фреза по дереву отличается наибольшим разнообразием среди прочих типов. Помимо декоративных кромок могут формироваться широкие спуски (фигирейная фреза), торцевые пазы (дисковая), выборки (фальцевая) и даже двухсторонние фигурные фаски. Стоит отметить, что не все кромочные фрезы имеют упорный подшипник, но все фрезы с подшипниками — кромочные.

Как выбрать

Определить качество и долговечность фрезы можно только при реальной работе. Сделать это до покупки осмотром либо другими способами невозможно. Если требуется покупать большой комплект разных профилей за значительную сумму, можно проверить качество без продолжительных работ следующим способом:

• покупается одна фреза выбранного производителя;
• обратная сторона режущей кромки пробно затачивается обычным напильником с мелкой насечкой;
• если снимаются опилки, сплав недостаточно прочный. (Легко точится – легко тупится).

Покупать большое количество фрез такого качества не стоит. Твердосплавные кромки затачиваются только абразивными кругами точильных станков либо алмазными надфилями, обычный напильник их не берёт.

Представление о качестве может дать репутация бренда. Большинство брендов выпускают для бытового применения «массовый ширпотреб», однако достаточно хорошего качества, чтобы выполнять нужные работы.

Средним и достаточным для работы качеством обладают фрезы вышеперечисленных брендов – Бош, Энкор, Фит и т.д.

Цена не всегда показатель качества. Дело в том, что цена зависит не только от применяемых дорогих или дешевых сплавов, стоимости оборудования, но и от профиля фрезы. Сложный профиль большего размера стоит дороже, чем простой.

Хорошие фрезы выпускают немецкие производители. Гарантия качества, если изделие произведено не, например, «в КНР под контролем и т.д.», а именно на территории Германии. Поэтому при поиске в сетевых магазинах следует кликнуть страну-. В выдаче будет только продукция, произведенная в этой стране.

Немецкие фрезы идеально сбалансированы, не создают вибраций и биений на больших оборотах, обрабатывают древесину максимально чисто и очень долго сохраняют рабочие качества без заточки.

Конструктивные особенности

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

• Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
• Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

• Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
• Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Типы фрез по назначению

Благодаря различным исполнениям режущей части фрез ими можно выполнять любую по сложности обработку деревянных заготовок: формирование каналов и пазов, отделка кромок, проделывание отверстий и углублений, обрезка прямых и фигурных кромок, вырезание по сложному контуру, прочее. Рассмотрим, какие фрезы по дереву купить для выполнения тех или иных работ.

Пазовые

Эти инструменты используют для проделывания пазов нужной глубины и ширины. Их можно делать посредине заготовки от ее краев или к центру. Наиболее часто пазовые фрезы используются для создания соединений типа «шип-паз». Есть несколько исполнений пазового инструмента:

• прямой – инструмент цилиндрической формы, который вырезает в заготовке паз прямоугольной формы; чаще всего он используется для комплектации погружной фрезерной машины;
• гальтельные – форма режущей головки имеет круглую форму, благодаря чему паз напоминает букву «U»; в зависимости от величины углубления, стенки могут закругляться сразу или сначала идти перпендикулярно к поверхности, а потом плавно закругляться;
• гальтельные V-образные – работают, аналогично предыдущему инструменту, позволяя получать паз с острым углублением, напоминающим букву «V»;
• Т-образные – сечение полученного паза напоминает букву «Т»; с помощью этого инструмента получаются наиболее надежные соединения двух деталей; при соединении они задвигаются одна в другую, иначе их разъединить не получится;
• фасонные – предназначены для отделки кромок и выполнения фигурной резьбы.

Кромочные

Этот тип фрез используется для обработки кромок и торцов деревянных заготовок. Также существует несколько модификаций этого инструмента:

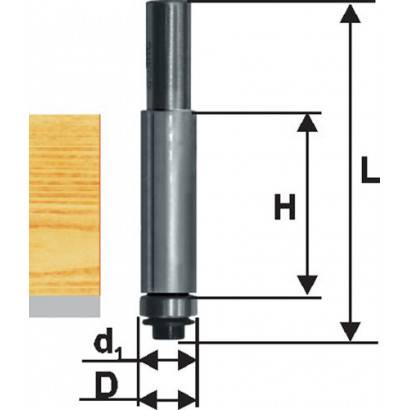

• прямые – позволяют получать плоскость торца заготовки, которая перпендикулярна верхней части обрабатываемой детали;
• калевочные – с их помощью формируют волнистую, дугообразную или прямую кромку: используют в процессе изготовления орнаментов с узорами сложных форм;
• фальцевые – позволяют получать пазы прямоугольной формы на ровных или изогнутых заготовках; используя двойной проход, получается шип необходимого размера;
• конусные – в зависимости от угла наклона режущей головки, инструмент может применяться для предварительной подготовки заготовок перед их соединением, для обработки мебельных деталей, получения декоративных фасок;
• галтельные – с их помощью получают пазы округлой формы на кромках фигурных или прямых заготовок;
• фигурные – используются для получения сложного профиля на большой площади заготовки;
• полустержневые – предназначены для обработки кромки деревянной заготовки с целью получения полукруглого выступа; также с помощью этого инструмента делают профили, которые имеют кромку и фаску сложной формы.

Фигирейные

Этот тип фрез применяется для декоративной обработки кромок заготовок, которые впоследствии используются для изготовления филенок. Инструмент может использоваться для работы как с прямоугольными, так и фигурными заготовками. Есть несколько видов фигирейных фрез:

• горизонтальные – нужны для частичной обработки филенки; требуют дополнительной обработки заготовки;
• горизонтальные двухсторонние – всю процедуру обработки филенки выполняют за один проход, формируя и шип, и фигурную часть филенки;
• вертикальные – в основном такого рода инструмент предназначен для производства фигурных плинтусов.

Комбинированные

Эти фрезы предназначены для обработки деревянных заготовок с их последующим сращиванием и соединением. Инструмент одновременно может выполнять вырезание и пазов, и шипов. Объединение заготовок может выполняться по торцевой части или по кромке.

Разновидности по способу обработки

Для того чтобы правильно выбрать фрезу по дереву для ручного фрезера необходимо иметь представление о том, какие ее типы используются для конкретных видов работ с заготовками. По данной характеристике режущий инструмент различается на 5 основных разновидностей:

1. Концевые.
2. Пазовые.
3. Кромочные.
4. Комбинированные.
5. Фигирейные.

Разберем детально основные особенности и нюансы применения каждой из них.

Концевые

Обладая структурой аналогичной сверлу, концевая фреза, тем не менее, отличается от него тем, что его рабочая часть распространяется на всю область режущей кромки. То есть выборка древесины происходит всей головной частью. Существуют следующие ее разновидности:

• Профильные.
• Сферические.
• Конусные.
• Спиралевидные.
• Торцевые.
• Борофрезы (шарошки).

Большая часть концевых фрез имеет универсальное назначение. Так, спиралевидные разновидности позволяют и сверлить, и выбирать пазы, четверти, и обрабатывать торцы, профильные – делать пазы сложной геометрии, создавать орнаменты, торцевать, шарошки – доводить поверхности, гравировать, выбирать особые формы отверстий и пазов.

Набор концевых фрез по дереву Источник fainaidea.com

Пазовые

Само название пазовой фрезы раскрывает характер ее применения – выбор пазов. При этом они различаются на следующие модификации:

1. Галтельные. Формируют выборку полукруглой формы.
2. Конические. Создает V-образный паз, а также применяется для нанесения резьбы по поверхности.
3. Спиральные. Обладают структурой, аналогичной сверлу, однако с более крупной рабочей частью.
4. Т-образные. Используются для создания пазов по типу, когда одна деталь вдвигается в другую.
5. Ласточкин хвост. Аналогична выше приведенной модификации – с разницей в том, что сечение основания имеет форму трапеции.
6. Фасонные. Отличается большим разнообразием видов. Применяется и для выборки пазов, и для обработки торцов.
7. Прямые или цилиндрические. Создают прямоугольный паз.
8. Комбинированные. Используются для формирования замковых соединений – при сборке вагонки, щитов, панелей.

Пазовая фреза с отображением рабочих характеристик Источник static-sl.insales.ru

Кромочные

Фреза кромочной разновидности применяется для создания ровной и перпендикулярно расположенной к плоскости заготовки кромки. Различаются следующие ее виды:

• Прямые. Предназначены для создания торца, перпендикулярного верхней плоскости.
• Калевочные. Формируют прямые, дугообразные, волнистые кромки. Используется для нанесения сложного орнамента. Бывают также двойные фрезы с возможностью регулировки расстояния между лезвиями.
