Сколько зубьев на цепи бензопилы

Модели цепей для поперечной и продольной распиловки

Основной ассортимент пильных цепей с углом заточки режущих звеньев 25-35° предназначен для стандартной поперечной разделки древесины. Модели для продольной распиловки на отечественном рынке присутствуют в минимальном количестве.

При необходимости, проблема дефицита просто решается изменением угла заточки стандартных цепей до 5-15°. Шина в таком варианте эксплуатируется без изменения конструкции.

Вся приведенная информация действительна для китайских бензопил и их комплектующих. Большинство китайского бензопильного ассортимента составляют более или менее удачные копии ведущих европейских разработчиков, поэтому все стандарты практически идентичны.

Выбор по типу звеньев

В бензопилах для профессионалов используется множество специфических форм рабочих элементов цепи. Основными, нашедшими широкое применение, являются чизельный и чиппельный типы. Каждый из них имеет свои преимущества и недостатки, но могут с успехом использовать в бензопилах и чаще всего в бытовых.

Поперечный разрез звена чизельного типа по форме напоминает цифру 7. Опыт эксплуатации таких цепей показывает, что они обеспечивают высокую производительность и качественный распил древесины. При таком профиле, рабочий участок звена имеет прямую поверхность, что позволяет равномерно внедряться в распиливаемый материал. К недостаткам чизельных вариантов следует отнести сложность заточки. Даже небольшие отклонения от заданных углов профиля существенно снижают режущую способность. Кроме того, при эксплуатации возникают закрытые зоны, которые становятся накопителем пыли и грязи.

Сравнительная таблица характеристик цепных электропил.

Поперечный разрез звена чиппельного типа по форме напоминает серп. Рабочая зона звена не имеет выраженных углов – они округлены. За счет этого увеличивается общая площадь рабочей зоны, что приводит к повышению нагрузок при пилении и несколько снижает функциональные способности режущего элемента

В то же время чиппельный тип получает преимущества при проведении заточки зубьев, так как не требует строгого соблюдения размеров и углов, а также не имеет недостатка, связанного с накоплением грязи и пыли, что важно при работе с древесиной

Учет материала, из которого изготовлены зубья

В большинстве цепей для бензопил при изготовлении режущих зубьев используется высоколегированная хромоникелевая сталь.

Поэтому при приобретении нового экземпляра, следует только визуально проверить качество изготовления режущих элементов и их заточку. Однако для использования инструмента при обработке особо твердых, промерзших или сильно загрязненных материалов, возникает необходимость упрочнения зубьев. Для таких целей предлагаются варианты, на зубьях которых делаются твердосплавные специальные напайки. Они имеют повышенную стойкость к износу. Наличие напаек маркируется на поверхности каждого режущего зуба.

Размер цепи

Этот параметр всегда зависит от размера шины, установленной на агрегате. Если вы случайно приобрели цепь меньшего размера, чем ваша шина, одеть ее не получится. Если данный элемент будет иметь размер превышающий размер шины, вы его не сможете натянуть. Оба варианта не позволяют использовать неподходящие размеры цепей. Они обычно указываются в дюймах и имеют следующие значения: 10″, 12″, 13″, 14″, 15″, 16″, 18″ и выше.

Длина цепи определяется по количеству звеньев. Под звеньями подразумеваются соединительные звенья, которые заходят в паз шины, а не режущие зубья. При покупке можно указать продавцу либо длину детали в дюймах, либо количество звеньев, входящих в ее состав. Некоторые производители вместо длины указывают именно количество звеньев в пильном элементе. Как правило, это число никак не зависит от толщины хвостика, шага и высоты профиля. Например, низкопрофильная цепь, имеющая толщину ведущего звена 1,3 мм, может состоять как из 72 звеньев, так и 56 звеньев или другого их количества.

Модели цепей для поперечной и продольной распиловки

Основной ассортимент пильных цепей с углом заточки режущих звеньев 25-35° предназначен для стандартной поперечной разделки древесины. Модели для продольной распиловки на отечественном рынке присутствуют в минимальном количестве.

При необходимости, проблема дефицита просто решается изменением угла заточки стандартных цепей до 5-15°. Шина в таком варианте эксплуатируется без изменения конструкции.

Вся приведенная информация действительна для китайских бензопил и их комплектующих. Большинство китайского бензопильного ассортимента составляют более или менее удачные копии ведущих европейских разработчиков, поэтому все стандарты практически идентичны.

Рекомендации профи по эксплуатации и обслуживанию пильных цепей

Значительная часть эксплуатируемых гарнитур не полностью вырабатывает назначенный ресурс.

Основные причины форсированного износа:

  • низкая эффективность работы системы смазки;
  • высокая степень износа ведущей звездочки;
  • чрезмерное натяжение пильной цепи;
  • применение некондиционных и суррогатных цепных масел.

Специалисты советуют эксплуатировать комплект из нескольких цепей, меняя их по мере необходимости. В таком варианте можно задействовать преимущества более производительной механизированной заточки.

Изношенные и поврежденные цепи следует своевременно отбраковывать. Даже при наличии тормоза аварийной остановки и ловителя, эксплуатация выработавших ресурс деталей характеризуется повышенной травмоопасностью.

Как подобрать

Вопрос подбора актуален для малоопытных пользователей. Профессионалы знают о гарнитуре практически все и умеют выбирать то, что им нужно. По этой причине, наши советы будут ориентированы именно на любителей, а не на профи. Итак, приступим.

Для того чтобы правильно выбрать нужно:

  1. Знать характеристики бензопилы, а именно шаг и длину шины. Опираться на название и модель бензопилы при выборе не стоит, т.к. на одну бензопилу могут устанавливаться шины различной длины и ширины посадочного звена.
  2. Заранее определиться с объемом и видом работ, для которых планируется её использовать. Если пилить поперек, то выбираем чизельные, вдоль – чипперные.

Важно! Затачивать под продольный рез (10) придется самостоятельно или в сервисном центре. Гарнитура, заточенная для продольного реза, в продаже встречается редко

Отдельно нужно упомянуть о выборе гарнитуры Штиль. Если вы планируете купить цепь этого производителя (они на сегодняшний день считаются самыми качественными), то для выбора лучше воспользоваться специальной формой поиска, которую можно найти на сайте компании.

Введя в форму поиска данные бензопилы, программа автоматически выберет и предложит вам подходящие варианты. Сервис удобный, но имеет один большой минус, подбор ведется только по моделям бензопил Штиль. Для того чтобы подобрать цепь для пил других брендов, придется вооружиться каталогом.

Как подобрать цепь для бензопилы ?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

  • размерность шины (в см);
  • шаг цепи;
  • толщина хвостиков (мм);
  • общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

Определение параметров цепного хвостовика

Толщина ведущего звена, которое называется хвостовой частью цепи, также является важным критерием выбора. В этом случае показатели выражаются в миллиметрах. Существует пять основных размеров по толщине хвостовика:

  • 1,1 мм. Данный формат характерен для маломощных бензопил с миниатюрными цепями для резки тех же сучьев.
  • 1,3 мм. В целом такие хвостовики можно отнести к предыдущему типоразмеру, но если нужен некоторый страховочный запас прочности при выполнении несложных задач, то отдают предпочтение данному формату.
  • 1,5 мм. Промежуточный вариант, который можно рассматривать в качестве универсального. Он годится и для бытового, и для профессионального использования.
  • 1,6 мм. Профессиональный формат, главными характеристиками которого можно назвать прочность, надежность и высокую производительность.
  • 2 мм. Узкоспециализированная цепь с крупным хвостовиком, который выдерживает экстремальные нагрузки в работе со стволами больших диаметров.

Классификация достаточно четкая и охватывает весь спектр областей применения. Вопрос о том, какая цепь лучше для бензопилы с тем или иным мощностным потенциалом, должен будет решаться исходя из размеров шины. И шаг, и толщина хвостовика скорее отражают конструкционные возможности совместимости, но и они пересекаются с силовой нагрузкой и спецификой эксплуатации конкретного агрегата. Поэтому основной акцент в выборе делается на инструкцию к модели пилы и ее целевое назначение.

Как устроена цепь для бензопилы с твердосплавными зубьями

Внешне отличить бензопильную цепь с напайками из победита от обычной или классической можно по соответствующим зубьям, к которым закреплены твердосплавные элементы способом медной пайки (медно-никелевой или медно-латунной). Использование именно таких веществ для присоединения твердосплавных сегментов неслучайно, ведь они характеризуются такими положительными качествами, как:

  • хорошая текучесть;
  • высокий уровень адгезии;
  • устойчивость к повышенным температурам вплоть до 300 градусов.

Соединительные звенья и заклепки используются из обычной инструментальной стали. Твердый сплав состоит из таких материалов, как карбид вольфрама и кобальт. Причем количество первого вещества составляет 90%, а второго всего 10%. Ведь кобальт представляет собой связующий элемент, а вольфрам — твердый материал с устойчивостью к повышенным температурам. Соединение элементов происходит в порошкообразной форме, которые после смешивания, проходят процесс спекания, и в итоге получаются пластины.

Твердосплавный сегмент наносится на режущую кромку и верхнюю часть режущего элемента. Он представляет собой тонкую пластину, которая при контакте с твердыми породами дерева и прочими материалами не подвергается износу и притуплению зубьев. Победитовая цепь, как и обычная, состоит из следующих элементов:

  1. Режущие звенья с острыми зубьями, на которых нанесены твердосплавные сегменты.
  2. Ведущие — их еще называют клыками или хвостовиками. Эта часть скользит по пазу шины, обеспечивая ее перемещение в процессе распиловочных работ.
  3. Соединительные элементы.

Отличить победитовую цепь можно по характерному цвету режущих зубьев, которые имеют золотистый оттенок. Кроме того, гарнитура отличается высокими эксплуатационными характеристиками, а именно, увеличенным сроком службы и повышенной стоимостью в сравнении с обычными устройствами.

Интересно! Победит отличается  повышенной дороговизной, поэтому его используют только для изготовления верхней части зуба, а не все звено. Это сделано не только с целью снижения стоимости гарнитуры, но и по причине того, что попросту не целесообразно изготавливать режущие звенья полностью из твердосплавных материалов.

Какая форма зубьев лучше?

Режущие зубцы бензопильных гарнитур также отличаются и формой своего профиля. Здесь ключевым фактором выбора является характер предстоящей работы:

  • Для бытового использования, когда требуется максимальная практичность и лёгкость обслуживания, больше подходит цепь с зубьями чипперного профиля, отличающегося округлой, серповидной формой. При использовании такой цепи вы получаете повышенную производительность распиловки, относительную простоту заточки, при которой не требуется скрупулёзно соблюдать углы. В то же время работа с чипперной цепью создаёт повышенную нагрузку на инструмент и несколько снижает качество работы.
  • Для профессионального использования предназначена оснастка с чизельным профилем, который внешним видом напоминает цифру 7. Точность реза здесь будет выше, однако в обслуживании такие цепи намного сложнее. При заточке нужно точно выдерживать уголь, а при работе не допускать попадания грязи, которая быстро затупит режущие кромки.

Итак, если для вас главное – производительность, а качество не столь критично, стоит выбирать оснастку с чипперным профилем. Если в приоритете профессионализм и качество работы, то вам подойдёт цепь с зубцами чизельного профиля.

Как исключить риски покупки цепного фальсификата

Отдельные недобросовестные производители и продавцы пытаются выдавать свои поделки за высококачественную продукцию известных брендов.

Они подделывают и саму цепь, и фирменную упаковку. Внешне инструмент выглядит точно так же, но, поскольку фальсификаторы экономят на материалах, долго он не прослужит.

Упаковка, как правило, сделана из неплотного картона, печать часто смазанная и нечеткая. Если взять несколько таких упаковок- на всех будет один и тот же серийный номер.

Опытные мастера советуют не играть в рулетку, самостоятельно пытаясь распознать подделку. Лучше покупать цепи в фирменных сервисных центрах или в проверенных строительных магазинах, дорожащих своей репутацией и не связывающихся с фальсификаторами.

Ремонт и обслуживания цепей от бензопил

Отремонтировать эту конструктивную часть бензоинструмента обычно не очень сложно. Ее особенности, как и требования к уходу изложены в руководстве пользователя к самой пиле

Важно:

  • придерживаться эксплуатационных правил;
  • периодически следить за степенью натяжения цепи;
  • затачивать режущие кромки.

Последнее обстоятельство можно опустить благодаря тому, что отдельная часть новых моделей самозатачивающаяся.

Вместе с оригинальными запчастями ремонт режущих цепей давно перестал быть проблемой. И не имеет значения, замена ведущего ролика или звездочки планирует выполняться.

Сказать о том, какая цепь для бензопилы лучше, однозначно не получится. Ведь ассортимент цепей, как и требования, которые выдвигаются покупателями постоянно меняются.

Большой спрос имеют алмазные и победитовые цепи для бензопилы, которые делают высококачественный рез не только по дереву, но и по бетону, по газобетону, кирпичу и прочим материальным конструкциям. Не смотря на высокую цену и достаточно сложный цикл обслуживания твердосплавные цепи все чаще становятся выбором профессионалов. Ведь цепь с победитовыми напайками не боится никаких загрязнений и легко перережет металлические части – гвозди, стружку, нередко попадающиеся на пути реза

Решаясь купить новую цепь, понимать нужно одно – большая цена не всегда гарантия качества. К тому же именно такие полотна чаще всего и подделывают. Поэтому приобретение оригинальной гарнитуры лучше производить непосредственно в магазине, проверив сопутствующую к изделию документацию и наличие гарантийного талона.

Досталась как-то новая цепь «Орегон» на Хускварну-140. Дело хорошее, решил я, и убрал ее до лучших времен. А когда пришло время сменить старую, оказалось, что цепь не встает на бензопилу, хотя по всем показателям соответствовала предыдущей. По тому же случаю, что и цепь, тогда мне досталась и новая шина 16”. С этой шиной и цепью я рванул в магазин, в надежде с помощью опытных продавцов разобраться, что к чему…

Разобрались. Оказалось, что на руках была укороченная цепь для бензопилы.

В новой цепи 55 зубьев, тогда как в старой – 56. И ее длины не хватает, чтобы быть накинутой на звездочку шины. Продавец поведал, что под такие цепи есть своя разновидность шин и, естественно, их сейчас в продаже нет. На вопрос – что же делать, предложил старую шину под новую цепь адаптировать самостоятельно. Т.е. требуется небольшая доработка шины бензопилы. Там делов-то на 5 минут – немного срезать задник, чтобы шина, не упираясь в звездочку, откатилась назад на расстояние, достаточное для того, чтобы одеть укороченную цепь.

В первый же погожий день собираю в одном месте себя любимого, пилу и болгарку

При помощи универсального ключа, идущего с пилой в комплекте, снимаю крышку, чтобы приладить новую цепь к старой шине, и понимаю, что просто подрезать хвост будет недостаточно.

На фотографиях хорошо видно, что длины продольного паза на шине с укороченной цепью тоже не хватает, а, значит, ее придется удлинять. Красным маркером я обозначил, что нужно будет убрать на шине.

В принципе, действительно, времени ушло немногим более пяти минут, и то потому что после болгарки я решил немного пригладить кромку напильником

Уже предвкушая возросшую до небес производительность пилы с новой цепью, ставлю все на место. Не скажу, что легко, но шина становится, а цепь одевается и свободно прокручивается. А вот при попытке поставить на место крышку, натыкаюсь еще на один «нежданчик» — даже уведенный в крайнее левое положение палец натяжителя цепи не дотягивается до своего паза в шине.

Что-ж, значит следует отверстие сделать новое, чуть поближе. Как учили – сперва сверлом малого диаметра, потом диаметр побольше, обороты малые, дабы не перегреть сверло…

Отверстие получилось аккуратное и, что не менее удивительно – даже в нужном месте. Тем более, запас хода имеется.

В общем, собрал я пилу, убедился, что все, что должно двигаться… двигается, причем без помех и трения, долил цепного масла, топливной смеси и запустил свою Хускварну. Ничего необычного не произошло – пила легко завелась и так же легко (40,9 см?, да с новой цепочкой) впилась в предложенный ей ствол.

Отлично, можно и по дрова.

7, всего, сегодня

О размере шага

Главной характеристикой любой бензопильной цепи является её шаг, характеризующий расстояние между соседними зубьями. Для каждой модели пилы значение шага по умолчанию фиксированное и определяется характеристиками ведущей звёздочки и установленной шины. Поэтому просто так взять и поставить на свою мотопилу цепь с большим или меньшим шагом не получится. Для этого придётся менять и звёздочку с шиной. Но не всегда в этом есть смысл.

Безусловно, чем больше значение шага, тем выше производительность работы. Однако не следует гнаться за максимально возможной величиной – его следует выбирать с учётом мощности пилы:

  • с увеличением шага возрастает скорость вращения цепи;
  • увеличивается сопротивление древесины;
  • возрастает нагрузка на двигатель.

В результате, если шаг не соответствует рабочим параметрам пилы, работа в таком режиме может привести к быстрому выходу инструмента из строя.

Кроме того, чем больше шаг пильной цепи, тем выше её агрессивность – она сильнее рвёт дерево. Одновременно увеличивается и ширина пропила. Удерживать и контролировать такой инструмент тоже будет намного сложнее.

Для удобства выбора все представленные на рынке варианты цепей стандартизированы под определённые размеры шага:

  • 1/4 дюйма – самый маленький шаг, звенья расположены максимально близко друг к другу. Такая оснастка подходит для маломощных садовых пил.
  • 325 дюйма – самый популярный вариант для пил начального класса мощностью в 3-3.5 л.с. Вибрации при пилении такой цепью минимальные, поэтому работа не утомляет, срез получается ровный, древесину пила не рвёт. Однако при длительной работе 0.325-дюймовые гарнитуры быстро тупятся.
  • 3/8 дюйма – это оснастка для полупрофессионального и профессионального инструмента мощностью 4 л.с. Такой цепью можно без лишних усилий перепиливать средние по толщине стволы.
  • 404 дюйма – гарнитура только для пил класса Профи, оснащаемых двигателями мощностью от 5.5 л.с. Таким инструментом можно пилить стволы любой толщины.
  • 3/4 дюйма – достаточно редко встречающаяся размерность, предназначенная для пил с особо мощными двигателями.

Несколько слов о том, почему в большинстве случаев не следует перенастраивать пилу под цепи с меньшим или большим шагом. Если на маломощную пилу поставить гарнитуру с большими зубьями, то мощности и крутящего момента двигателя будет недостаточно для её протаскивания через дерево – крупная цепь будет встречать серьёзное сопротивление. Поэтому работа будет непродуктивной, а инструмент может попросту выйти из строя.

Не стоит и ставить цепи с мелким шагом на мощные профи-пилы. Их двигатель рассчитан на более крупную и агрессивную оснастку, поэтому зубцы будут просто проскальзывать, практически не касаясь дерева. Двигатель же ввиду отсутствия сопротивления будет работать практически на максимальных оборотах, что негативно отразится на его состоянии.

В быту же чаще всего используются цепи с шагом 0.325 дюйма. Их производительности достаточно для большинства садово-огородных работ, подходят они и для строительства загородного дома. Кроме того, у такой гарнитуры выше точность реза — она обратно пропорциональна шагу. Ещё одно преимущество таких цепей – меньшая вероятность отскока пилы.

Как выбрать цепь

Выбор цепи происходит по нескольким параметрам. Их нужно знать. Хорошо, если сохранилась упаковка пилы. На ней можно найти все характеристики цепи и повторить их. Цепи для пил изготавливают из инструментальной стали. Для бытовых работ это вполне подходящий материал. Если предстоит работать с промёрзшими брёвнами, то следует выбрать цепь, изготовленную из твёрдых сплавов.

Первым делом определяется шаг цепи. Это расстояние между тремя соседними заклёпками.

ФОТО: store.fubag.ruОпределение шага цепи

По стандарту для бытовых пил используется шаг ¼”, 0,325” или 3/8”. Следующий параметр – это длина цепи Она должна соответствовать вылету гарнитуры, т. е. длине режущей части. Звенья цепи имеют свои названия и назначение. Ведущее звено в паре с ведущей звёздочкой являются элементами механизма привода цепи. Форма заточки режущего звена определяет качество реза. Соединительное звено формирует единую цепь. Ведущее звено по толщине должно идеально соответствовать размерам паза на шине. Вторая функция этого звена – распределение масла по шине.

Вид звеньев зависит от их назначения, они бывают соединительные, ведущие и рабочие.

Рабочие зубья делятся на левосторонние и правосторонние. Ведущие, их ещё называют хвостовиками, устанавливаются между соединительными и рабочими с определённым шагом, который зависит от размеров звеньев. Соединительные, как понятно из названия, объединяют рабочие и ведущие звенья.

ФОТО: samdelkin.ruВиды звеньев цепи

От формы заточки зуба зависит качество реза. Специалисты различают квадратный и круглый зуб. Круглый зуб дольше остаётся острым.

ФОТО: samdelkin.ruКвадратный зубФОТО: samdelkin.ruКруглый зуб

Глубина реза зависит от профиля зуба и определяет толщину срезаемой одним зубом стружки. У высокого профиля выше производительность, но и выше вибрация. Для бытовых работ предпочтительней низкопрофильные цепи.

Длина цепи определяется по требуемому количеству зубьев. Небольшие несовпадения выбираются механизмом настройки натяжения цепи.

Учёт преимущественного вида работы – продольное или поперечное пиление – производится формой заточки зуба. Для продольной пилки угол заточки должен находиться в пределах 5-10 градусов, для поперечных резов – лежит в пределах 25-30 градусов. В продаже цепь для продольного реза стоит дороже.

Верхняя часть хвостовика

Ее конструкция влияет на безопасность. Профессионалы имеют большой опыт, они соблюдают все правила техники безопасности, и в их работе крайне важна производительность. Поэтому конструкция «профессиональной» цепи обычно не имеет продолжения хвостовика вверх, что обеспечивает быстрое и агрессивное пиление (например, цепь Husqvarna X-Cut С85). У обычного пользователя такого опыта нет. Чтобы не создавать эффекта мгновенного отскока, особенно при касании вращающейся цепи о древесину носом шины, верхнюю часть хвостовика делают в виде «трамплина». Это значительно минимизирует отскок. Данный параметр зашифрован в обозначении новых цепей Husqvarna как символ «G» (в пильных цепях Husqvarna X-Cut SP21G, S93G, SP33G).

Какая лучше

С параметрами разобрались, теперь посмотрим, какая цепь для бензопилы лучше и почему. Вопрос этот актуальный, т.к. всем хочется использовать только самое лучшее, но по каким критериям определить какая цепь лучше, а какая хуже. Лучше, значит быстрее, или лучше – безопаснее?

У всех видов есть как преимущества, так и недостатки. Например, чизельная с размером посадочного 1,5 мм и шагом 0,404 дюйма, самая опасная. У нее высокая отдача, её тяжело контролировать, но в тоже время, она отличается от других лучшими показателями скорости реза и производительности.

Мы думаем, что решать какая цепь для бензопилы лучше, а какая хуже, должен потребитель, основываясь на свой опыт. Мы можем только рассказать о фактах.

Составные элементы и правила эксплуатации

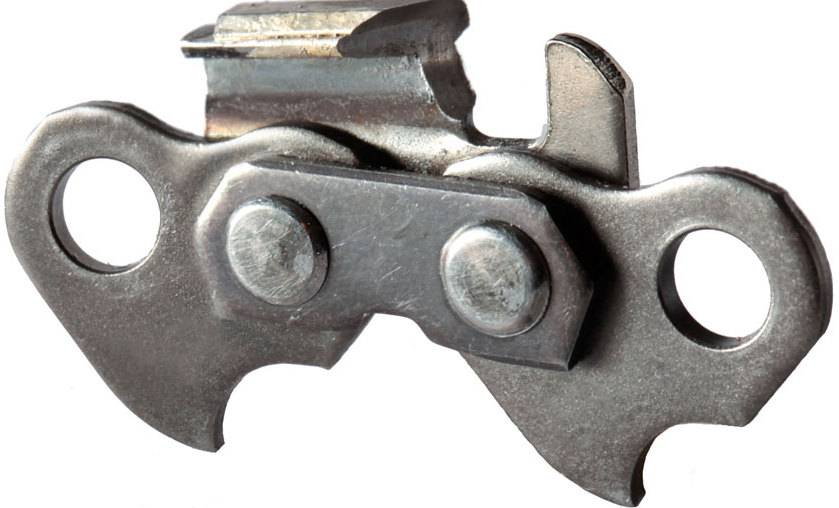

Звенья трёх форм создают цепь для агрегата. Надёжность их соединения гарантируют заклёпки. Все звенья делятся на:

  • режущие;
  • ведущие;
  • соединительные.

Первые звенья состоят из ограничителя глубины разрезания и режущей части Г-образного вида. Выпускают левосторонние и правосторонние зубья для разрезания. В зависимости от профиля резцы делятся на два вида — чизель и чиппер.

Ведущие звенья и режущие в одно целое связывают соединительные звенья.

Прежде чем приступить к работе, следует осуществить «обкатку» новой цепочки, что увеличит срок эксплуатации. Во-первых, надо на несколько часов замочить приспособление в масле, что позволит заполнить им все мелкие трещины и впитаться в трущиеся соединения. Во-вторых, кратковременно включить инструмент на холостых оборотах. Затем, проведя несколько пропилов, приступить к работе.

https://youtube.com/watch?v=xDd0cncRylE

Недостаточно натянутая змейка может сорваться с шины, а её перетяжка грозит повышенной нагрузкой и быстрым износом мотора, поэтому следует проверить натяжку цепи. Приспособление должно свободно перемещаться рукой. Чтобы проверить правильную натяжку, необходимо в верхней части шины потянуть зубец вверх, при этом треть хвостика сохраняется в паху шины. Если меньше — приспособление недотянуто, больше — перетянуто.

Важным фактором является смазка цепочки. Масляный насос, предусмотренный конструкцией агрегата, доставляет масло к режущему элементу из бака через особенное отверстие, а уже дальше цепь распространяет его сама. Смазка увеличивает время работы всех элементов инструмента, снижает растягивание цепи, нагрев и трение. Прежде чем включить новую гарнитуру, следует попробовать, справится ли масляный насос с регулярной обильной смазкой приспособления.

Толщина хвостиков и длина цепи

Выбор толщины хвостовика зависит от параметров направляющей шины. Разные производители режущего инструмента используют свои размеры. Но существуют установленные типовые нормы. К ним относятся:

  • с толщиной хвостика 1,1 миллиметра (используются для малопроизводительных пил);
  • 1,3 мм (самые ходовые бытовые бензопилы имеют шину, предназначенную под данную толщину);
  • 1,5 мм (встречаются несколько реже, чем предыдущие);
  • 1,6 мм (используются для профессионального инструмента, выдерживают большие нагрузки);
  • 2 мм (способны переносить колоссальную нагрузку; такую толщину хвостика применяют в условиях повышенной нагрузки и продолжительной бесперебойной работы).

Длина цепи также зависит от размеров направляющей шины пилы. Как и шаг звена, длина измеряется в дюймах.

Разброс значений по длине варьируется от 11 до 22 дюймов.

Кроме основных технических и конструкционных параметров, цепи различаются по материалу режущей части. Чаще – это сталь, с примесями вольфрама и кобальта (в быту – «быстрорез»), обеспечивающие повышение срока службы острия зуба. В редких случаях, для производства специализированных работ применяются напайки из твёрдосплавных материалов (победит). Такие резцы способны резать в том числе металл и бетон. Но некоторые пользователи покупают их и для дерева, дабы цепь не тупилась, если вдруг при пилении попадется гвоздь или шуруп. Правда рано или поздно они все равно тупятся, а для их заточки обязательно нужен алмазный заточной диск — обычный абразивный диск и тем более напильник его не стачивают.

Неисправности и ремонт цепи бензопилы своими руками

Цепь – основная функциональная часть бензопилы. От её состояния напрямую зависит качество и скорость распила. Кроме того, неисправная пильная цепь является серьезной угрозой безопасности оператора инструмента. Поэтому при малейших признаках затупления, провисания, отсутствия смазки и пр. следует немедленно заняться ремонтом инструмента. Впрочем, практически любые из подобных неполадок можно исключить, своевременно проводя обслуживание бензопилы. А для этого необходимо разобраться с особенностями конструкции пильной цепи, а также правилами ухода за ней.

Толщина ведущего звена (хвостика)

Данный параметр является вторым по важности при выборе пильного элемента. Следует знать, что на разных марках бензопил шина будет отличаться по ширине

Ведущие звенья также предназначаются только под определенный тип шин.

Ведущие звенья бывают следующих размеров.

  1. 0,043” или 1,1 мм. Это самое маленькое ведущее звено. Устанавливается обычно в миниатюрных цепях, которые предназначены для “слабеньких”, бытовых агрегатов, не предназначенных для больших нагрузок.
  2. 0,05” или 1,3 мм. Хотя разница с предыдущим примером незначительная, режущий элемент рассчитан на более ощутимые нагрузки. Цепи со звеном 1,3 мм наиболее распространены среди владельцев бытовых и полупрофессиональных бензопил, имеют небольшой вес и достаточно надежны.
  3. 0,058” или 1,5 мм. Данный тип пил имеет не меньшую популярность, чем предыдущий, но используется уже не только в полупрофессиональном инструменте, но и в аппаратах класса профи.
  4. 0,063” или 1,6 мм. Цепи с такой толщиной хвостика являются более прочными и ставятся только на инструмент для профессионалов.
  5. 0,08” или 2 мм. Этот размер является завершающим среди типов ведущих звеньев. Цепь рассчитана на длительную работу и серьезные нагрузки. Не сложно догадаться, что элемент используется только на высокопрофессиональных бензопилах, обладающих высокой мощностью.

В итоге, чем больше толщина ведущего звена, тем прочнее и качественнее цепь, и тем большие нагрузки она сможет выдерживать. Но, выбирая режущий элемент, необходимо сверяться с инструкцией к аппарату, где указывается, какого размера шину допускается на нем устанавливать.

Параметры пильной цепи

Цепи для бензопил принято разделять по следующим параметрам:

  1. Шаг или расстояние между соседними тремя заклепками.
  2. Ширина посадочного звена.
  3. Количество звеньев.
  4. Вид режущих зубьев.

Параметры гарнитуры сочетают в себе различные комбинации, от чего зависят конечные результаты, качество и скорость реза.

Например, гарнитура может иметь такие параметры: шаг 3/8, длину 52 звена, ширину паза 1,3 мм, вид режущего зуба чиппер. Опытный специалист, оценив данные, скажет, что она предназначена для продольного реза и имеет средние показатели производительности и отдачи. Цепи такого типа могут устанавливаться на бензопилы бытового назначения, т.к. они более универсальные.

Шаговые характеристики пильной цепи

Чтобы правильно подобрать цепь, она должна совпадать с шиной по ее длине, ширине и другим конструктивным элементам.

Бытовая техника чаще всего комплектуется цепями с шагом 3/8 “. Они отличаются плавным ходом и достаточной степенью надежности и безопасности.

Модели профессионального класса с большой скоростью реза и повышенной мощностью используют звено большего шага — 0, 404“.

Попытка подобрать такую шину к бытовой бензопиле скорее всего приведет к ее перегрузке, повышенному износу и быстрому выходу из строя деталей двигателя и трансмиссии.

Как узнать

Чтобы определить шаг цепи, используемой на вашей бензопиле, обычно используют один из следующих способов:

  • Снять шину и прочесть маркировку на хвостовике. Кроме искомого параметра, там в обязательном порядке обозначают длину гарнитуры, ширину паза между щеками, а также модуль звездочки.
  • Если осталась упаковка, то можно посмотреть на ней. Ведущие производители печатают на ней не только шаг, но и тип зуба, ширину, номер напильника для затачивания.
  • Измерить штангенциркулем расстояние между двумя соседними деталями звеньев. Это могут быть основания зубьев, их хвостовые части, центры роликов. Для роликов нужно взять ТРИ соседних.

От шага напрямую зависит производительность инструмента, поэтому у профессиональных моделей он больше. Категорически не рекомендуется приспосабливать к мощным бензопилам шины с небольшим шагом. Недогруз двигателя также приведет к ускоренному износу его деталей и сокращению ресурса высококачественной производительной бензопилы.

Для каждого класса операций лучше подобрать отдельную бензопилу, максимально соответствующую ему по характеристикам.

Во время выбора пазов и выпиливания внутренних разрезов приходится работать самым концом шины. При этом высока вероятность отбоя (или отскока) пилы. Это еще один довод за приобретение двух пил: мощной высокопроизводительной для массовых операций и распила толстых бревен или брусьев, и небольшой модели с короткой гарнитурой и маленьким шагом для доработки фигурных пропилов, пазов и других тонких деталей.

Подведем итог

Итак, как мы выяснили, цепи могут отличаться как по шагу, так и по толщине, количеству звеньев, углу заточки и форме зуба.

Выбирая новую бензопилу вы должны себе четко представлять, для каких работ она вам нужна и в зависимости от этого подобрать агрегат с подходящей для этого цепью.

Если же вам нужна цепь для уже имеющейся бензопилы, то необходимо узнать все вышеперечисленные параметры, чтобы купить цепь, которая вам подойдет.

Ну и цепь лучше покупать от известных производителей, таких, например, как Stihl или Oregon. Да, они стоят подороже, но и служат гораздо дольше, так как сделаны из высококачественной стали, поэтому меньше растягиваются, и вероятность того, что она порвется также гораздо ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
