Как работает дренажная система?
Принцип работы дренажа таков, что ему никак нельзя обойтись без небольшого уклона – а в России, например, участки, на которых строят дома, слишком ровные для естественного оттока воды. В этом случае при укладке труб нужно организовать небольшой искусственный уклон дренажа – но не перестараться, чтобы нечаянно не увеличить себе объем земляных работ. Для каждого типа грунта минимальный уклон дренажа свой:
- для глинистых почв – 0,02,
- для песчаных почв – 0,03.
При меньшем значении вода, конечно, тоже будет течь, но при этом повысится вероятность засорения труб, заиливания их частицами грунта — а от засоренной системы толку вам не будет никакого.
Оптимальная глубина закладки дренажных труб тоже зависит от типа почвы – и, естественно, от уровня залегания грунтовых вод: чем ниже хотите опустить их уровень, тем глубже надо размещать элементы системы осушения.
Что же представляют из себя дренажные трубы? Обычно это гофрированные трубы, сделанные из поливинилхлорида. Внутри они гладкие, с отверстиями от полутора до пяти миллиметров, благодаря которым внутрь и попадает вода. Чаще всего для инженерных сооружений и осушения участков берут трубы в 100 мм внутреннего диаметра.
Их особенности позволяют без опаски закладывать дренаж на глубине в пять метров, не боясь неполадок и разрушения. К тому же они довольно легкие, их несложно доставить на место монтажа и довольно просто справиться с ними самостоятельно. Впрочем, рассчитывать диаметр труб лучше с учетом особенностей конкретного участка, а именно:
- количества (объема) грунтовых вод, протекающих по его территории;
- площади участка;
- типа почвы;
- расположения участка (низина, холм и т.д.).
Какая вода отводится дренажом
Дренаж участка — затратное и трудоемкое мероприятие, требующее большого объема земельных работ. Лучшее время для строительства — процесс планировки и обустройства участка. Более поздние сроки выполнения приводят к большому беспорядку, что далеко не всех радует. Тем не менее, если на участке стоит вода, приходится идти и на это.
Есть несколько типов воды на участке, которая нам мешает и которую требуется отводить. Они имеют разный характер, требуют разных мер.
Поверхностные воды
Образуются при снеготаянии и обильных осадках, при работах на участке (поливе, мытье дорожек), сбросе воды из водохранилища и т.д. Общим у всех явлений является их однократность: поверхностные воды появляются после определенных событий. Более разумный способ их отведения — устройство ливневой канализации. Она с задачей справляется на «отлично», а затраты на обустройство намного ниже.
За отведение поверхностных вод отвечает ливневая канализация
Для отведения поверхностных вод ставят в основном открытые каналы, прием воды — точечный под ливневыми трубами или линейный вдоль всего свеса кровли. Из этих приемников воду цельными пластиковыми (асбоцементными) трубами уводят в сточную канаву или сбрасывают в овраг реку, озеро. Иногда допустим вывод на грунт.
Грунтовые воды
Те подземные воды, которые имеют сезонность уровня (весной после паводка выше, зимой — ниже), имеют зону питания (откуда приходят) и оттока (куда уходят) называют грунтовыми. Обычно грунтовые воды присутствуют на песчаных, супесчаных почвах, реже — в суглинках с малым количеством глины.
Наличие грунтовых вод можно определить при помощи самостоятельно вырытых шурфов или нескольких пробуренных ручным буром скважин. При бурении отмечают динамический уровень (когда вода при бурении появилась) и установившийся (через некоторое время после появления ее уровень стабилизируется).
При высоком УГВ делают и ленточные фундаменты, но гидроизоляция должна быть на высоте
Если говорить об отведении воды от здания, то дренажная система устраивается если уровень грунтовых вод (УГВ) ниже фундамента всего на 0,5 м. Если уровень грунтовых вод высокий — выше глубины промерзания — тогда рекомендован фундамент монолитная плита с выполненными мероприятиями по отводу воды. В при более низком уровне возможны другие варианты, но при этом необходима тщательная и многослойная гидроизоляция. Необходимость дренажа фундамента должна оцениваться специалистами.
Если высоко стоящие грунтовые воды (УГВ выше 2,5 метров) мешают расти растениям, требуется дренаж участка. Это система каналов или уложенных в земле на некотором уровне (ниже уровня ГВ на 20-30 см) специальных дренажных труб. Глубина заложения труб или канав — ниже УГВ — чтобы вода стекала в более низкие места. Таким образом происходит осушение прилегающих участков почвы.
Верховодка
Эти подземные воды встречаются на грунтах в высоко расположенными водоупорными пластами, но часто из появление является следствием строительных ошибок. Обычно это вода, которая впитываясь в почву, встречает на своем пути пласты с низкой способность впитывать влагу. Чаще всего это глина.
Если после дождя на участке стоят и долго не уходят лужи — это верховодка. Если в вырытых канавах скапливается вода — это тоже верховодка. Если через несколько лет после строительства дома на глинистых грунтах или суглинках в подвале начинают «плакать» стены — это тоже верховодка. Воды скопились в щебневых карманах под фундаментом, в отмостке и т.д.
Чтобы не было такой ситуации требуется дренаж участка
Отвод верховодки проще всего сделать с помощью канав, но лучше ее появление предупредить — делать обратную засыпку фундамента не щебнем и песком, а глиной или родным грунтом, тщательно послойно его утрамбовывая. Главная задача — исключить наличие карманов, в которых будет скапливаться вода. После такой засыпки требуется сделать отмостку, которая по ширине больше засыпки и обязательный штрих — отвод ливневых вод.
Если участок имеет уклон, подумайте об устройстве террас и подпорных стенок, с обязательным устройством водоотводящих канав вдоль подпорной стенки. Сложнее всего бороться с верховодкой на низких участках, которые находятся по уровню ниже соседних. Тут разумное решение — подсыпка земли, так как обычно сбрасывать воду некуда. Еще возможный вариант вывод дрены через соседские участки или вдоль дороги до точки возможного сброса. Решать приходится на месте, исходя из имеющихся условий.
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.
Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы
Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:
Технология создания поверхностного дренажа участка своими руками:
- По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
- Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
- Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
- Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

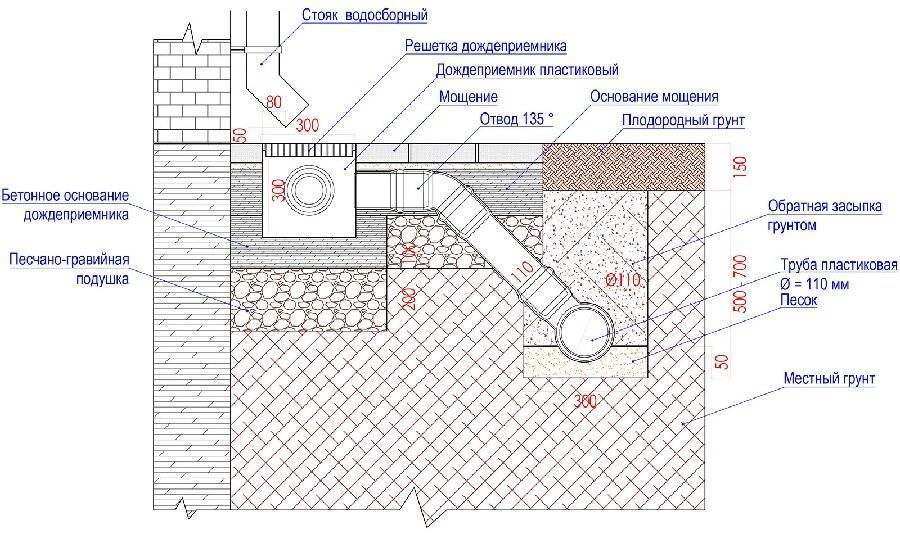

Защита фундамента дома: последовательность работ устройства ливневой канализации
Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:
- В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
- Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
- Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.
Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.
Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
Делать своими руками или лучше купить?
Тут уже на Ваше усмотрение. В целях экономии, Вы можете сделать септик самостоятельно из кирпича или пустых пластиковых емкостей – еврокубов.
Но у этих способов есть все-таки свои недостатки. Например, септик из кирпича герметичным Вы не сделаете, как бы ни старались – все равно стенки начнут заиливаться из-за постоянной влажности.
К тому же, самодельные септики Вам нужно будет особо тщательно герметизировать, утеплять и так далее. Объем работ может превысить все Ваши ожидания, поэтому перед тем как приступать, хорошо подумайте.
Самое простое, что можно сделать самому, и не провести за работой уйму времени – это выгребная яма недалеко от гаража. Только в этом случае запах на территории вокруг гаража от стоков все-таки будет присутствовать. Рекомендуется рыть ее поглубже, а также использовать различные химикаты для разложения твердых масс.
Как сделать крепкий пол
Для создания крепкого пола будут необходимы:
- стальная сетка-рабица;
- жженый кирпич;
- цементно-песчаный раствор;
Сетка-рабица укладывается на землю и крепится длинными гвоздями. На сетку-рабицу укладывается цементный раствор в пропорции ½ (песок/цемент). После этого на раствор укладывают жженый кирпич, далее осуществляется стяжка. В полу необходимо сделать углубление размером 50х50х50, оно выкладывается жженым кирпичом, затем штукатурится. Следует учесть, что цементную стяжку нужно делать под небольшим уклоном к углублению в полу подвала. При неизбежном появлении вода в подвале будет стекать туда, и по мере накопления ее легко можно будет удалять.
Углубление в полу подвала тоже поможет в решении вопроса, как избавиться от воды, если ее много. Конечно, для того чтобы осушить залитый подвал, можно вооружиться ведром и терпением, но при большом количестве воды откачка ее может занять много времени и сил.
Глубинная дренажная система: тонкости проектирования и монтажа
Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.
Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м. Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают. Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.
Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.
Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.
Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня
В процессе монтажа дренажной системы выделяют несколько этапов:
Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.
Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии
Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.
Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.

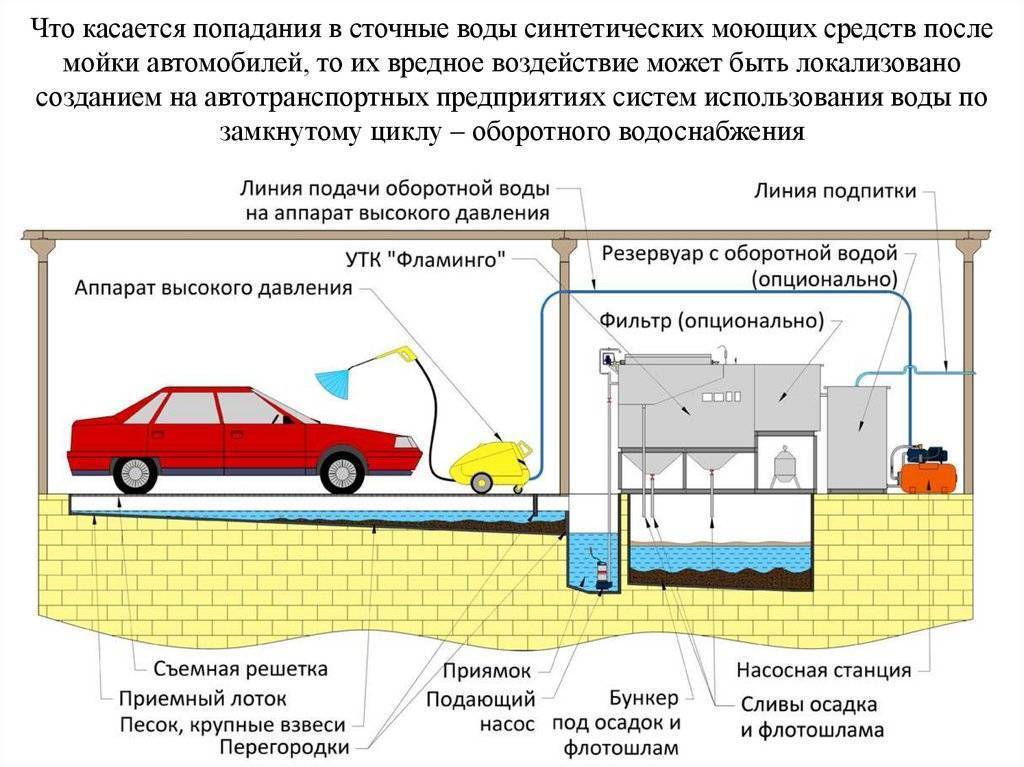

Как правильно сделать дренаж вокруг гаража
Как сделать дренаж в гараже своими силами? С одной стороны, это совершить возможно. По сути, сложностей при этом нет. Но нужно знать основные шаги установки. Однако помощь специалиста в этом деле не помешает, чтобы исключить риск неверной установки всей дренажной системы для данного хозяйственного помещения. Основные этапы выглядят так:
- Нужно верно определить места сброса воды. При этом учитываются такие показатели, как глубина промерзания грунта, чтобы вода в любое время года проходила по лоткам и не замерзала.
- Без пескоуловителей дренажная система не будет хорошо функционировать и быстро выйдет из строя.
- На территории гаража выкапываются траншеи. Для этого снимается верхний слой грунта. Размер у таких углублений не произвольный. Глубина их определяется размером лотка, а также берется 20 см еще: 10 см из них – это для щебневой подготовки, а другие 10 см – для бетонного основания. Ширина также учитывается размером лотка и по 10 см по каждой стороне.
- Грунт внутри траншеи нужно утрамбовать и присыпать щебнем.
- Для ровного расположения лотков в землю вбиваются колышки и натягивается направляющий шнур.
- Заранее в элементах водоотвода нужно проделать отверстия, куда будут подсоединяться трубы, ведущие в канализацию.
- Лотки, которые будут расположены в самом конце системы, нужно в торцах зафиксировать заглушками и обработать герметиком.
- Далее, изготавливается бетонная смесь. Заливать ее необходимо, начиная с мест установки песколовок. После заливки бетон выравнивают кельмой.
- После этого на место устанавливается пескоуловитель и фиксируется с боков бетонной смесью.
- На бетонную смесь выкладывают лотки по уровню, фиксируя места стыков герметиком.
- При использовании пластиковых лотков, возможна их деформация. Поэтому их ставят обычно сразу с решетками, которые для защиты обтягивают пленкой.
- Когда эти элементы установлены, по бокам они фиксируются бетонным раствором.
- Решетки над лотками должны быть ниже поверхности на 3-5 см.
- Если поверхность должна быть из брусчатки, то этот материал выкладывается. А если должен быть только грунт, то его возвратить на место можно только через 2-3 дня после окончания основных работ.
Потом проверяется работоспособность системы дренажа опытным путем. Так как для гаражного дренажа важна нагрузка элементов, то ее проверять можно только через 10 дней после завершения всего комплекса работ. Получить консультацию или сделать заказ
- masterseptika.ru
- www.drive2.ru
- www.goodroofing.ru
- www.roofkey.ru
Глубинный дренаж
Такую систему лучше устанавливать на начальном этапе благоустройства, одновременно со строительством дома. В данном случае дренаж земельного участка лучше начинать с определения направления потоков воды во время ливней. Решив эту задачу, закупите дренажные трубы и геотекстиль.
Система дренажа
Раньше дренажные трубы (дрены) изготавливались из асбестоцемента и керамики, но в наше время они уступили место пластику: ПНД (полиэтилен низкого давления), ПВД (полиэтилен высокого давления) и ПВХ (поливинилхлорид). Они бывают однослойные и двухслойные, диаметром 100-190 мм. По всей поверхности сделаны пропускающие воду отверстия до 3-5 мм. Чтобы перфорация не засорялась и не заиливалась, трубы чаще всего продаются уже обмотанные в геотекстиль, который выполняет функцию фильтрации. На глинах и суглинках лучше иметь таких 2-3 тканевых слоя для надёжности, так как частички в такой почве более мелкие и быстрее засоряют систему, нежели на супесчаных почвах. Закладываются дрены в почву на глубину 1,5-6 м, в зависимости от требований. Глубина дренажа рассчитывается с учётом уровня грунтовых вод.
В местах резких поворотов или соединений нескольких труб ставятся колодцы. Они нужны для удобной чистки системы в случае непредвиденного засора и для осмотра состояния дренажных труб. В конечном счёте вся цепь из смотровых колодцев и труб должна привести в общий коллекторный колодец (в самом нижнем месте землевладения), откуда вода отправляется самотёком в слив за пределы территории или принудительно откачивается вручную.
Колодец
Для того, чтобы вода сама текла в нужном вам направлении, необходимо укладывать трубы под определённым уклоном. В идеале нужно делать угол минимально возможным, так как при быстром течении вод заиливание происходит раньше.
Выставить такой угол можно с помощью нивелира, водяного уровня или из подручных материалов — обычной доски и строительного уровня. В последнем случае доска укладывается на дно траншеи, а сверху ставится уровень и замеряется, при необходимости — корректируется.
Теперь давайте разберёмся, как правильно выполнить устройство дренажной канавы. Для начала вырываем траншеи (дренажные канавы) необходимой глубины, утрамбовываем дно, соблюдаем правильный уклон (на этом этапе можно приблизительный). Далее насыпаем слой крупнозернистого речного песка 10 см, проливаем и утрамбовываем. Производим выравнивание, соблюдая точный уклон. Затем сверху укладываем слой геотекстиля, плотностью не превышающей 200г на кв. м. Края ткани должны идти по бокам траншеи, чтобы была возможность потом их завернуть внутрь. На геотекстиль насыпаем промытый щебень: для глинистых почв фракцию берём побольше (150-250), для супесeй можно поменьше (до 150).
Укладываем дренажную трубу и постепенно засыпаем щебнем по слоям и тщательно трамбуем. Сверху дрены должен быть слой щебня 10-30 см. Заворачиваем геотекстиль внутрь так, чтобы перехлёст краёв был не менее 15 см. Далее насыпаем речной песок, и в самом конце — плодородный грунт. Дренажная канава готова.
Схема укладки дренажной трубы
Устройство дренажной канавы требует определенных затрат времени и средств, но это работа выполняется раз и навсегда, так что имеет смысл сделать ее предельно качественно.
Рекомендуем сохранить план дренажной системы. Если вам в в будущем потребуется по каким-то причинам выкапывать грунт, вы будете точно знать, где пролегают дренажные трубы.
Что такое дренажная система, какие виды дренажей сущесвуют?
Дренажные системы – разумное решение проблемы негативного влияния грунтовых и ливневых вод. – это инженерное решение, которое отводит и собирает подземные и отфильтрованные воды, которые накопились под землей, или под или рядом c любыми строениями. Если на участке переувлажненая почва, для нормального строительства и выращивания растений необходимо создание комплекса гидротехнических сооружений, которые будут способствовать отводу лишней воды. Данный комплекс представляет собой дренажную систему. Благодаря её работе предупреждается избыточное скопление поверхностных вод, а также устраняется процесс переувлажнение почвы. Для анализа необходимости дренажа нужно учесть гидрологические факторы. Дренажи деляться по видам на поверхностный дренаж, глубинный и вертикальный. Дренажная система – это широко разветвленная система дренажных труб, которые взаимосвязаны и расположенные вдоль или вокруг постройки, которую они защищают от влаги, или проложены по всей площади осушаемого участка. Вода, которая стекает по грунту, попадает в дренажную систему, и попадает в трубу. Труба в своих стенках имеет большое количество отверстий, диаметр которых составляет 1,5-5 мм. Отверстия сделаны почти на всей площади дренажной трубы, на небольшом расстоянии друг от друга. Как правило выполняют обратную засыпку дренажа для этого используют гравийный щебень и песок. Вода, которая была собранная дренажными трубами, поступает в водоприемник или в специальный водоприемный колодец, котрый так же является частью дренажной системы. Если применять дренажный колодец, то его нужно копать в самой низкой точке дренажа, можно учитывать особенности рельефа участка, но при незначительном перепаде высот, дренажный колодец может быть помещен в любой точке участка. Лишние почвенные воды (верховодка) могут навредить не только растениям сада, но и фундаменту дома, а также проложенным дорожкам и отмосткам. Большое количество воды может скапливаться в области фундамента здания. Замерзнув зимой скопившаяся вода может повредить фундамент или деформировать дорожки. Любые виды дренажа противостоят таким процессам. Качественно установленная система дренажа не дает возможности грунтовым водам подняться на высокий уровень к основанию дома.
Качественный сделанный дренаж наравне и совместно с гидроизоляцией, системой вентиляции защищает каждое подвал здания от повреждений, которые связанны с образованием плесени, мерзлотой и большой влажностью и подтоплением. Правильно сделанная дренажная система предотвращает затопление подвалов и цокольных этажей. Пренебрегать дренажной системой на участке тоже нельзя, так как высокая влажность способствует нарушению аэрации почвы и может привести к их заболачиванию. Многие растения из-за большой влажности могут засохнуть.
Перед началом освноения участка следует выбрать нужный вид дренажа и заранее позаботиться о создании дренажной системы.
Поверхностный дренаж.
Поверхностный дренаж самый простой вид дренажа. Поверхностная дренажная система собирает воду с водостока и участка. Собирая и отводя воду, выпадающую в виде атмосферных осадков, она снижает переувлажнение. Делать систему данного вида проще всего. Для этого не нужны масштабные земляные работы. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Точечный дренаж необходим для локального сбора воды. Это может быть сбор стекающей с крыши воды, либо воды из-под поливных кранов. Линейный дренаж предназначен для сбора воды на большой территории.
Вертикальный дренаж.
Вертикальная дренажная система это вид дренажа состощих из нескольких колодцев, обычно размещенных около здания. Собранная ими вода при помощи специальных насосов отводится с территории участка.
Дренажную систему обустроить не так уж и сложно, однако затруднения возникают при её проектировании. Составление проекта требует специальных инженерных знаний и умений. Поэтому самостоятельно проектировать дренажную систему не стоит. Лучше доверить проведение работы опытным специалистам. Для правильного проведения мероприятий необходимо специальное гидротехническое оборудование. Это относится ко всем видам дренажей.
Установка дренажной системы для отвода грунтовых вод.
Систему глубинного дренажа, в отличие от поверхностного, используют для отведения высоко залегающих грунтовых вод от фундамента здания. Она представляет из себя систему перфорированных труб. Располагается непосредственно на глубине расположения почвенных вод и присоединяется к приёмному коллектору канализации.
Ввиду своей специфики глубинный дренаж обычно совмещают с устройством фундамента здания. Но если проблема с грунтовыми водами вскрылась позже, то особых трудностей её решение тоже не составит.
Ни в коем случае нельзя соединять между собой системы поверхностного и глубинного дренажа, так как глубинные трубы имеют отверстия для сбора влаги из грунта, а поверхностные предназначены именно для отвода дождевой воды за пределы защищаемого участка.
Так, к примеру, грубой ошибкой является соединение с системой водосточных труб, отводящих дождевую воду с крыши. Большой поток дождевой воды может попасть в трубы отвода грунтовых вод и затопить их, тем самым заводнив осушаемый грунт. Именно поэтому следует строго следить за разделением систем отвода поверхностных и грунтовых вод.
- Как и в случае устройства системы поверхностного дренажа, работы начинаются с изучения территории участка для определения естественных уклонов местности и мест монтажа дренажных труб. По полученным данным составляют схему дренажной системы.
- Методом ручного бурения рядом с фундаментом здания определяют глубину заложения грунтовых вод. Лучше всего производить эти работы весной, когда вода расположена ближе всего к поверхности.
- По составленной схеме производят разметку траншей с помощью колышков и верёвки.
- Откапывают траншею на 25-35 см. ниже глубины залегания грунтовых вод, на крутых поворотах траншеи и в местах соединения нескольких труб предусматривают приямки для смотровых колодцев.
- Засыпают выравнивающий слой песка толщиной 10-15 см. Песок при засыпке послойно трамбуют.
- Укладывают в траншею слой геотекстильной ткани так, чтобы края ткани закрывали стены траншеи.
- Выполняют засыпку щебня слоем 7-10 см.
- Укладывают дренажные перфорированные трубы отверстиями вниз.
- Устанавливают смотровые колодцы в предназначенных для них местах и соединяют их с дренажными трубами. Верх смотрового колодца должен быть выше уровня земли. Трубы в дренажных колодцах должны иметь разрывы для возможности их промывки в случае засорения.
- Производят засыпку труб щебнем так, чтобы слой щебня над трубой составлял 10 – 15 см.
- Закрывают слой щебня геотекстилем со стенок траншеи, закрепляя его верёвками.
- Выполняют обратную засыпку траншеи.
дренажная система для отвода грунтовых вод
Видео устройства глубинного дренажа:
Рекомендуемый уклон горизонтальных труб составляет 1-3 сантиметра на 1 метр длинны. Такой уклон оптимален для самотека воды и самоочистки труб от попадающих с водой частиц. Более сильный уклон заставляет воду стекать быстрее из-за этого снижается плавучесть твердых частиц и они задерживаются в трубе. Слишком маленький уклон замедляет течение воды и её поток теряет силу необходимую для смыва твердых частиц.
поведение воды и частиц в трубе в зависимости от её уклона
Чем меньше диаметр трубы тем больше оптимальный угол её наклона:
оптимальный уклон трубы в зависимости от её диаметра
Отвод собранной воды осуществляется одним из трех вариантов:
- в дренажную трубу;
- на поверхность земли, с дальнейшим оттоком по естественному уклону;
- в канализационную систему
Отвод воды через дренажную трубу
установка для отвода воды из дренажной системы в грунт
В случае отвода воды в дренажную трубу для её монтажа выполняются следующие работы:
- На расстоянии 3-5 метров от здания выкапывают траншею длиной 4 – 6 м. и глубиной 50 — 60 см.
- Дно траншеи засыпают песком.
- На песок укладывают слой геотекстильной ткани.
- Поверх геотекстиля насыпают слой щебня толщиной 10-15 см.
- На щебень укладывают перфорированную гибкую или жёсткую дренажную трубу отверстиями вниз
- К трубе с помощью переходников присоединяют трубы водоотведения.
- Затем поверх дренажной трубы насыпают слой щебня так, чтобы он закрывал её слоем 10 см. и сверху закрывают его геотекстилем.
- Производится обратная засыпку траншеи исходным грунтом.
