Долбежный станок по дереву своими руками

Лучшие долбежные станки по металлу

Модели подобного типа отличаются высокой производительностью и мощностью. Долбежные станки по металлу используются для формирования шпоночных пазов, канавок, шлицев.

СтанкоГомель ГД200-01

5

★★★★★оценка редакции

99% покупателей рекомендуют этот товар

Поворотная резцовая головка этой модели позволяет осуществлять долбление под углом до 90°. Длина хода долбяка может быть отрегулирована вращением вала кривошипной рукояти.

Стол агрегата имеет три режима перемещения: поперечное, продольное и круговое. Это обеспечивает максимальное удобство во время эксплуатации.

Габариты станка 1900х1270х2175 мм, мощность главного привода — 3,6 кВт. Быстросъемное ограждение предохраняет от травмирования стружкой.

Устанавливаемый в центре рабочей поверхности токарный патрон гарантирует надежную фиксацию детали. В стандартную комплектацию входят системы смазки и подсветки, набор инструментов.

Достоинства:

• мощный двигатель;
• крепление заготовки;
• 12 положений стола;
• настройка хода долбяка;
• удобство обслуживания.

Недостатки:

крупные габариты.

СтанкоГомель ГД200-01 предназначен для эксплуатации в серийном производстве, где необходимо обрабатывать сложные детали.

Stalex B5012

5

★★★★★оценка редакции

97% покупателей рекомендуют этот товар

Модель оснащена кнопкой экстренной остановки двигателя, использование которой обеспечивает безопасность оператора. Прочная конструкция и мощный двигатель гарантируют стабильную работу станка при высоких нагрузках.

Механизм перемещения стола позволяет зафиксировать его на нужной высоте. Габариты оборудования — 1000х650х1000 мм.

Максимальная глубина долбления составляет 120 мм. Смазочная жидкость подается на направляющие колонны вручную, что облегчает обслуживание агрегата. Держатель может быть отрегулирован в зависимости от размеров заготовки. Управление устройством осуществляется с кнопочной панели.

Достоинства:

• удобство обслуживания;
• простое управление;
• долгий срок службы;
• мощный двигатель;
• высокая производительность.

Недостатки:

немаленькая цена.

Stalex B5012 стоит приобрести для обработки плоских и фасонных металлических поверхностей. Универсальное решение как для производства, так и для домашней мастерской.

Коммунар 7А420

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Особенностью модели является возможность поворота рамы с долбяком под углом до 90°. Благодаря этому мастеру доступна обработка наклонной плоскости без изменения позиции детали. Перемещение стола может осуществляться как вручную, так и механически.

Диаметр рабочей поверхности стола составляет 500 мм, мощность привода — 3 кВт. Для его быстрой остановки предусмотрено устройство экстренного торможения. Сблокированные рукояти облегчают управление.

Плунжерный насос подает смазочный материал через фильтр, что гарантирует удобство обслуживания и увеличивает срок эксплуатации агрегата.

Достоинства:

• высокая производительность;
• большая площадь стола;
• удобство управления;
• долговечность;
• безопасность оператора.

Недостатки:

сложная установка.

Коммунар 7А420 будет полезен в мелкосерийном производстве или ремонтной мастерской. Станок предназначен для изготовления шлицев, канавок, шпоночных пазов.

Arsenal S315TGI

4.9

★★★★★оценка редакции

93% покупателей рекомендуют этот товар

Модель отличается широкими возможностями для переналадки и способна обрабатывать крупные и тяжеловесные заготовки. Установка приспособления для протягивания наружных поверхностей также расширяет спектр применения агрегата. Направляющие салазки оснащены устройством поворота для наклона поверхности под углом до 45°.

Стол может быть быстро перемещен в нужную сторону благодаря специальным рукоятям. Функция автоматической остановки станка гарантирует безопасность оператора.

Производительность поддается регулировке посредством частотной модуляции. В комплектацию включены монтажный комплект, смазочная система и пакет освещения.

Достоинства:

• чугунная конструкция;
• мощный двигатель;
• автоматическая остановка;
• удобное управление;
• долговечность.

Недостатки:

высокое энергопотребление.

Arsenal S315TGI будет полезен для долбления фасонных, плоских поверхностей, изготовления пазов, канавок – отличный выбор для мелкосерийного производства.

Описание принципиальной электросхемы

Электросхема станка обеспечивает:

1. Пуск и останов электродвигателя главного привода.
2. Пуск и останов электронасоса.
3. Пуск и останов электродвигателя ускоренных перемещений стола.
4. Дистанционное управление долбяком с кнопочной станции (пуск и останов).
5. Работу механизма отсчёта перемещения стола.
6. Ограничение холостого хода главного электродвигателя.
7. Местное освещение станка.

1. Пуск двигателя главного привода 1М осуществляется в следующей последовательности: поворотом пакетного выключателя ВВ1 подается напряжение 380в от сети трехфазного переменного тока к электродвигателям и цепи управления. После нажатия на кнопку 1КУ (пуск) ток идет по цепи Л16-2-3-4-5-6-Л26.

Ток, пройдя через катушку магнитного пускателя 1К, включает главные контакты 1К в точках Л12-Л13, Л22-1С2,Л32-Лзз и пускает электродвигатель главного привода 1М. Одновременно магнитный пускатель шунтирует кнопку 1КУ в точках 3—4.

Для выключения главного электродвигателя 1М необходимо нажать па кнопку 2КУ (стоп), которая при этом размыкает свои Н.З. контакты в точках 2—3 и обесточивает цепь катушки магнитного пускателя 1К.

2. Включение и выключение электронасоса 2М осуществляется поворотом пакетного выключателя ВВ2.

3. Пуск и останов электродвигателя ускоренных перемещений «ЗМ» осуществляется кнопкой «ЗКУ» (пуск), работающей в толчковом режиме.

4. Дистанционное управление долбяком с кнопочной станции может осуществляться в двух режимах — наладочном и рабочем.

• Рабочий режим. Переключатель цикла ПЦ в точках 9—10 разомкнут. Для пуска долбяка необходимо нажать кнопку 4КУ, которая своими Н. О. контактами в точках 7—8 замкнет цепь электромагнита ЭМ-2, который через зубчатую передачу повернет кран управления гидропанелью в положение «пуск». Долбяк начнет перемещаться. Для останова долбяка необходимо нажать на кнопку «2КУ», которая своими Н. О. контактами замкнет цепь электромагнита ЭМ-1 в точках Л16—10. Последний через зубчатую передачу повернет кран гидропанели в положение «стоп». Долбяк остановится.
• Наладочный режим. Переключатель цикла ПЦ замкнут в точках 9—10. Управление долбяком осуществляется только одной кнопкой 4КУ, которая своими Н. О. контактами включает ЭМ-2, а Н. 3. контактами по цепи Л16-7-9-10-Л26 включает электромагнит ЭМ1. Пуск долбяка может осуществляться только после пуска главного двигателя, когда замкнутся Н.О. контакты Л16—7.

5. Конечный микропереключатель механизма отсчета перемещений стола «1KB» встроен в цепь управления главного электродвигателя «1М». При получении команды от механизма отсчета конечный выключатель «1KB» размыкает цепь Л16 2-3-4-5-6-Л26 в точках Л16—2 и обесточивает цепь катушки магнитного пускателя 1К.

6. Ограничение холостого хода главного электродвигателя осуществляется кнопкой «2КУ», которая имеет (Н. 3.) контакты в цепи управления главного двигателя в точках 2—3 и Н.О. контакты в цепи останова долбяка в точках Л16—10. Таким образом, при останове долбяка произойдет также останов главного двигателя.

7. Лампа местного освещения питается пониженным напряжением 36 в переменного тока от вторичной обмотки трансформатора 380/36/6в. В цепи лампочки «Л1» имеется плавкий предохранитель «ЗПР» и выключатель «ВО». К выводу 6в подключается сигнальная лампочка Л, через гасящее сопротивление ПС.

Сигнальная лампочка Л2 зажигается при подаче напряжения от сети поворотом пакетного выключателя ВВ1.

Монтаж устройства

Когда создается самодельный станок по дереву самостоятельно, его рама делается из швеллера, по которой посредством направляющих будет выполнять движение платформа. На конце слева устройства стоит зафиксировать площадку для одного двигателя и создать в ней квадратное отверстие для специальных болтов при помощи сверла.

Пластина из металла ставится на, конец с правой стороны и приваривается. С каждой части швеллера нужно оставить припуски семь сантиметров. На эти открытые части ставится уголок маленького размера — его уголки должны смотреть вверх, это поможет сделать рельсы для каретки.

Когда делается этот станок, на рельсы необходимо наложить углы, приваривая заранее перпендикулярно рельсы для специального перемещения. Из уголка создается основание платформы, площадка делается из фанеры или дерева. Струбцины быстро собираются из кусков труб, гаек, а потом закрепляются к платформе при использовании саморезов. На новом, завершающем, этапе необходимо подсоединить к двигателю специальный устроенный привод с вилкой.

Есть еще один способ создания станка. Чтобы сделать горизонтальный сверлильный станок по дереву, нужно собрать определенные материалы. Список материалов и инструментов, которые нужно взять:

• Электрический мотор (к примеру, от старой машины для стирки).
• Веллер и корвет 91 или 92.
• Два угла с габаритами 30Х30 и 50Х50.
• Кусок крепкой фанеры.
• Четыре гайки.
• Болты.
• Штативы.
• Части труб.

https://youtube.com/watch?v=JPCOMLFYxHI

Если вы уже отыскали все нужные материалы, то можете переходить к созданию инструмента. В ходе создания лучше придерживаться следующей инструкции:

• Применяя швеллер, нужно изготовить рамку для устройства. Именно по этому узелку будет двигаться платформа прибора. На левой части швеллера нужно приварить базис для закрепления вашего мотора. В нем стоит создать дырки для болтов.
• На одну часть швеллера нужно приварить планку из металла с длиной, которая подходит ходу каретки. Пластинка должна выступать на пять мм со всех сторон устройства.
• На открытые детали пластины нужно наварить углы с габаритами 30 на 30. Детали должны быть присоединены углом вверх. Этот уголок будет производить функцию рельс для каретки вашего инструмента.
• На уровне со специальными рельсами нужно приварить похожие углы в поперечном направлении. Они нужны для движения каретки в такой же плоскости. На все рельсы придется наложить идентичные уголки, присоединенные к платформе.
• Далее, потребуется вырезать из плотной фанеры специальную площадку.
• Из гаек, кусков трубы и штырей создать простые струбцины и закрепить их к платформе.

Долбежный станок по дереву своими руками: чертежи, инструкция по монтажу

Долбежный станок по дереву своими руками с легкостью можно выполнить в собственной домашней мастерской. Такое оборудование необходимо для выборки пазов, канавок, гнезд в металле и древесине. Резец у подобного оборудования крутится вокруг оси и при работе совершает возвратно-поступательные движения. Что касается деталей, то они совершают движения подачи прерывистого характера.

Ознакомление с конструктивными особенностями

Долбежный станок – это полое основание, которое используется для фиксации стойки. Конструкция имеет колонну, внутри которой располагаются приводные механизмы. На лицевой стороне стойки установлен долбяк, снизу которого фиксируется резцедержатель. Положение долбяка можно изменить по отношению к столешнице с помощью зажимов.

Долбяк будет двигаться, его ход будет определять длину обработки деталей. Уровень долбяка по отношению к заготовке можно настроить. Ползун, который имеет привод, функционирует на гидравлической или механической тяге. Долбежный станок по дереву выполнить довольно просто, использовать его можно в работах по производству мебели. Подойдет такое оборудование для изготовления любых столярных заготовок.

Для домашней мастерской вы вполне можете изготовить описываемое оборудование. В качестве примера можно рассмотреть два варианта. Первый не предполагает значительных трудовых затрат. В качестве исполнительного механизма второго устройства выступит обычный ручной фрезер. Для самостоятельного изготовления долбежного станка необходимо обладать навыками токаря и сварщика. Перед сборкой подготовьте соответствующие инструменты и необходимые материалы, среди которых:

• электрический двигатель;
• металлический уголок;
• кусок швеллера;
• 4-мм толстая фанера;
• обрезки трубы;
• струбцина;
• гайки.

Запаситесь двумя разновидностями металлического уголка: первая заготовка должна иметь сторону в 30 мм, вторая – в 50 мм. Крепление будет осуществляться четырьмя гайками.

Монтаж станка

Когда изготавливается долбежный станок по дереву своими руками, его рама выполняется из швеллера, по которой с помощью направляющих будет передвигаться платформа. На левом конце швеллера необходимо зафиксировать площадку для электрического двигателя и проделать в ней отверстия для крепежных болтов.

Металлическая пластина устанавливается на правый конец и приваривается. С каждой стороны швеллера следует оставить припуски по 7 см. На эти выступающие части устанавливается уголок меньшего размера — его углы должны быть направлены вверх, это позволит сформировать рельсы для каретки.

На следующем, заключительном, этапе нужно подключить к двигателю электрический привод с вилкой. Самодельные станки считаются готовыми, когда рельсы хорошо обработаны солидолом.

Изготовление станка из ручного фрезера

Если провести сборку по такой нехитрой технологии, то конструкция будет обладать рядом преимуществ, среди которых следует выделить расположение на виду обрабатываемого участка заготовки и фрезы. Это говорит о том, что процесс можно будет контролировать. Мастер сможет задать уровень перемещения фрезы, у него появится возможность проделывать на разных заготовках одинаковые гнезда.

Подготовка материалов инструментов

Самодельные станки из ручного фрезера изготавливаются с использованием особых инструментов и материалов, среди которых следует упомянуть следующие:

• брусок из дерева;
• металлический штырь;
• электрический лобзик;
• 10-мм фанеру;
• саморезы;
• шуруповёрт.

Сборка станка

На первом этапе сборки станка из фанеры необходимо вырезать прямоугольник, размеры которого будут зависеть от параметров фрезера. Далее саморезами нужно зафиксировать бруски, расположив их по кромкам. На бруски будут опираться рукоятки фрезера, что следует учитывать при выборе высоты

Когда изготавливается долбежный станок по дереву своими руками, чертежи важно подготовить заранее

Фрезер нужно установить по уровню, тогда ось двигателя будет располагаться горизонтально.

Для фиксации фрезера нужно установить металлический штырь. В основании станка и брусках под него проделывают отверстия. Как только фрезер удастся установить, его можно будет использовать в качестве долбежного станка, однако удерживать его и перемещать придётся вручную. Для улучшения эргономики устройства конструкцию можно дополнить толкателями-рычагами.

Особенности устройства

Сначала необходимо не только представить, какая будет конструкция у долбежника по дереву, но и разработать чертежи с выверенными размерами. Скомпоновать требуется такие основные части:

• сварная устойчивая рама из швеллера и уголка (50×50 мм, 30×30 мм) высотой 0,9 – 1 м;
• электродвигатель мощностью 0,75 – 2 кВт, 220/380 В;
• вал со шкивом ременной передачи вращающего момента от двигателя на одном конце, патроном под максимально требуемый размер долбежного инструмента (до Ø 16 мм) – с другого конца;
• столешница из металла или ДСП с ограничителем подачи на сверло, плавно настраиваемая по высоте (может иметь рычажную подачу, как по горизонтали, так и по вертикали для сложных проточек);
• прижимы (струбцины);
• пульт вкл/откл.

Габариты рабочей зоны определяют из планируемых размеров обрабатываемых деталей. Не стоит делать слишком большой стол «на будущее».

Оснащать дополнительными опциями самодельный долбежник можно, исходя из собственного опыта и потребностей – совмещать на одном столе функции ручного фрезера, строгального и пильного станков. В таком комбинированном случае незадействованные режущие головки и не участвующие в процессе обработки дерева приспособления снимаются, остаются только технологические проемы в плите стола.

При установке рабочим органом ручного фрезера нужно уделять особое внимание центровке оси двигатель-фреза по горизонтали. Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень

Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень.

Подвижные платформы

Плита с обрабатываемой деталью может быть в подвижном варианте исполнения. В самодельных долбежных станках по дереву используют 2 вида такого решения:

• каретка на направляющих из уголка 30×30 мм;
• рычажная подача исполнительного режущей головки или листа с заготовкой (продольный и поперечный движущие рычаги).

Подвижность резца позволит зрительно контролировать заглубление сверла. Движение плиты рычагом дает возможность точнее рассчитывать усилие, соблюдать размер и чистоту долбежной обработки.

Особенности оборудования

Долбежный станок по металлу своими руками можно создать только после рассмотрения особенностей конструкции. Схема долбежного станка, как профессионального, так и самодельного идентична. При этом выделим следующие основные узлы:

1. Основой практически любого станка становится станина. Она необходима в качестве основы для закрепления всех узлов, их правильного позиционирования относительно друг друга. При производстве станины может использоваться сталь, достаточно часто конструкция сваривается из отдельных элементов, но есть и раскладывающиеся варианты исполнения.
2. Для долбления используется инструмент, имеющий острые зубья. Его называют долбяком. Его размеры, профиль и многие другие моменты определяют возможность использования в том или ином случае обработки.
3. Коробка передач устанавливается на модели долбёжного станка, который имеет широкую область применения. Передача необходима для изменения показателей обработки заготовки.
4. Рабочий стол можно назвать также одним из важных элементов конструкции. На столе проводится крепление заготовки. Главное при изготовлении, когда создается самодельный долбежный станок по металлу, правильно позиционировать рабочий стол относительно режущего инструмента.
5. Стоит учитывать тот момент, что схема долбежного станка может существенно отличаться в зависимости от типа установленного привода: механический, электрический, гидравлический. Часто гидравлический привод устанавливается на станки, которые считаются профессиональным оборудованием. Своими руками произвести гидравлический привод практически не возможно. Модель, которая создается своими руками, достаточно часто имеет механический привод.
6. Рассматривая долбежный станок основные узлы следует учитывать тот момент, что конструкция может иметь охладительную систему. Обработка металла может привести в нагреву режущего инструмента и заготовки.

Несмотря на то что в продаже есть достаточно много различных моделей станков, многие из них имеют схожую конструкцию.

Ручная модель станка

2 Популярные модели долбежных станков

В современной промышленности широко используется оборудование советского производства, одним из наиболее распространенных из которых является долбежный станок 7A420. Данный агрегат предназначен для металлообработки, он может выполнять такие технические операции как разработка пазов, шлицев и канавок в плоских, фасонных и конических поверхностях.

Долбежный станок по металлу 7А420 имеет следующие технические характеристики:

• ход долбяка — от 20 до 200 мм;
• предел двойного хода — 40-163 в мин;
• диаметр рабочего стола — 50 см;
• вылет долбяка от станины — 48 см;
• максимальное усилие резания — 1500 кг;
• мощность двигателя — 2800 Вт.

Также существует модификация данного агрегата — модель 7430. В отличи от рассмотренного станка, 7430 отличается комплектацией гидравлическим приводом, а не механическим, и увеличенным до 320 ходом долбяка. Аналогом модели 7430 является станок ГД320, в нем также установлен гидропривод, а ход долбяка составляет 120-320 мм.

Агрегаты серии ГД производятся на Гомельском станкостроительном заводе. Наиболее функциональной моделью серии ГД является агрегат ГД-500. Это оборудование ориентированное на мелко и среднесерийное производство, обладающее следующими техническими характеристиками:

• ход долбяка — от 120 до 500 мм;
• скорость перемещения долбяка под нагрузкой — 3-38 м/мин;
• диаметр рабочего стола — 94 см;
• вылет долбяка от станины — 71 см;
• максимальное усилие резания — 3500 кг;
• мощность двигателя — 11000 Вт.

ГД-500 один из наиболее габаритных металлообрабатывающих станков, его размеры составляют 344*276*347 см, а вес — 8.16 тонн.

Среди современного деревообрабатывающего оборудования выделим долбежный станок по дереву Корвет 92. Это агрегат любительского уровня, стоимость которого составляет 60 тыс. рублей. Рабочий стол станка оснащен тисками для быстрой фиксации обрабатываемой заготовки, также предусмотрены две струбцины для крепления габаритных деталей.

Станок долбежный Корвет 92 — технические характеристики:

• ход долбяка — до 210 мм;
• размер стола — 40*15 см;
• ход стола: поперечный — до 145 мм, продольный — до 170 мм.

2.1 Можно ли сделать долбежный станок своими руками?

Самодельный долбежник можно изготовить на основе ручного фрезера. Такой агрегат будет уступать в плане функциональных возможностей промышленным моделям, однако вы сможете использовать его для нарезки шипов, пазов и профилирования плоскостей либо кромок.

Чтобы сделать долбежный станок своими руками вам потребуется соорудить опорную площадку. Ее размеры нужно выбирать исходя их габаритов деталей, которые вы планируете обрабатывать в дальнейшем. Оптимальным размером будет 350*400 либо 400*400 мм. Площадку можно сделать из куска МДФ либо металла, однако использовать ДВП и ДСП не рекомендуется. Толщина листа должна составлять 10-12 мм.

Далее в центральной части пластины размечаем отверстие под фрезу и поперечные гнезда для фиксирующих инструмент болтов. Отверстие под фрезу должно иметь несколько большие размеры, чем сам инструмент, чтоб сохранялся свободный обзор зоны обрабоки. Сам фрезер нужно фиксировать снизу пластины с помощью болтов, отверстия под которые предусмотрены на опорной подошве инструмента еще с завода.

Простейший долбежный станок из фрезера

В качестве удерживающих площадку направляющих лучше всего использовать деревянные бруски из твердых пород древесины сечением 30*30 см. В случае применения крупногабаритного фрезера имеет смысл взять металлический профиль квадратного сечения либо бруски увеличенного размера — 30*90 мм.

Учитывайте, что при комплектации самодельного станка высокими направляющими вам будет удобнее работать длинной фрезой, которая применяется при выдалбливании глубоких гнезд. Под болты, которыми стягиваются направляющие с пластиной, необходимо подложить резиновые прокладки, исключающие вибрацию в процессе работы.

Устройство данного агрегата не предполагает наличие ограничителя хода фрезы, обустройство которого значительно усложняет конструкцию. Рационально использовать в качестве ограничителя струбцины, устанавливающиеся на обрабатываемую деталь. Технология использования струбцин достаточно простая — нужно сдвинуть фрезер так, чтобы фреза размещалась на краю отверстия, далее струбцина крепится в упор к площадке, после чего фрезер перемещается на противоположную сторону отверстия и устанавливается вторая струбцина.

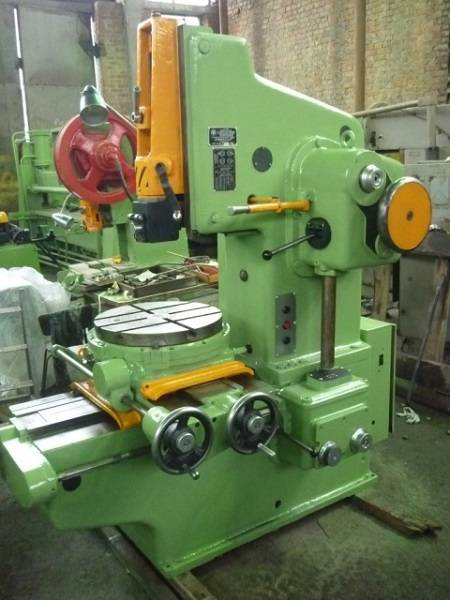

Долбежные станки (рис. 1) предназначены для механической обработки металлов резанием при помощи специальных резцов. Эта группа станков относится к узкоспециализированным ввиду ограниченности операций, который могут производиться на стандартном оборудовании.

Рисунок 1. Долбежный станок.

Электропривод самодельного пазовального станка

В качестве электрического привода вращающего фрезу можно использовать различные инструменты: электродрель, угловую шлифовальную машину (болгарку), ручной фрезер или электродвигатель.

Рассмотрим достоинства и недостатки различных вариантов приводов на самодельный долбежный станок:

• Долбежно-пазовальный станок по дереву с электродрелью. Самый простой и материально выгодный вариант это сделать агрегат на основе электродрели. Преимущества такого выбора это низкая стоимость и легкость монтажа дрели. Из недостатков следует отметить низкую скорость работы ввиду относительно низких оборотов. Не эффективна для выемки пазов большой глубины, но хорошо себя зарекомендовала себя при снятии фаски и при работах не требующих большой мощности.
• Ручной фрезер по сути предназначен для такого типа работы, а при закреплении на станине его функционал значительно расширяется. Затраты в таком случае будут немного больше, так как стоимость такого инструмента превышает стоимость дрели. Из преимуществ стоит отметить более высокие обороты режущего инструмента, и следовательно более высокую продуктивность.
• Применение УШМ (болгарки). Преимущества применения угловой шлифовальной машины это высокие обороты и устойчивость деталей инструмента к боковой нагрузке на вал. Недостатком является крепление фрезы на вал, зачастую приходится использовать переходник.
• Самодельный долбежный станок по дереву с электродвигателем. Преимущество электродвигателя это хорошая производительность за счет высоких оборотов. Недостаток сложность крепления и применение дополнительных деталей: ремень, шпендель и других.
