Главные спецификации
Подавляющая часть диффманометров содержат в собственном составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства обязательно обязаны входить камеры, которые отделены один от одного устройством, с их помощью проводят обмеры. Другими словами данные устройства играют роль чувствительного компонента, который и фиксирует разницу давлений.
Для производства корпуса используют полимерные материалы или металл с покрытием против коррозии. Корпус оборудуют специализированными элементами, которые используются для перевозки и закрепления устройств на рабочем месте.
Во-первых, нужно поделить маленькие конструктивные отличия между различными приборами для определения величины давления. В практической деятельности применяют стационарного типа и переносные устройства. Первые фиксируют конкретно на месте выполнения замера. Вторые используют при обследовании того либо другого тех. процесса.
По методу подачи данных можно выделить следующие вариации устройства.
Стрелочный
Это традиционное представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Подобные модели отличительны большой надежностью, однако по части критериев точности, аналоговые приборы для определения величины давления намного уступают цифровым.
Цифровой прибор для определения величины давления
Данное устройство выводит результаты замера на установленый дисплей. На данные изделия может быть уставлен микрочип, которые применяют для формирования команд, направляемых на исполнительный механизм. Приборы для определения величины давления данного класса устанавливают конкретно в технологичные линии. Управление исполнительными механизмами выполняются при помощи электрических сигнал от 4 до 20 мА.

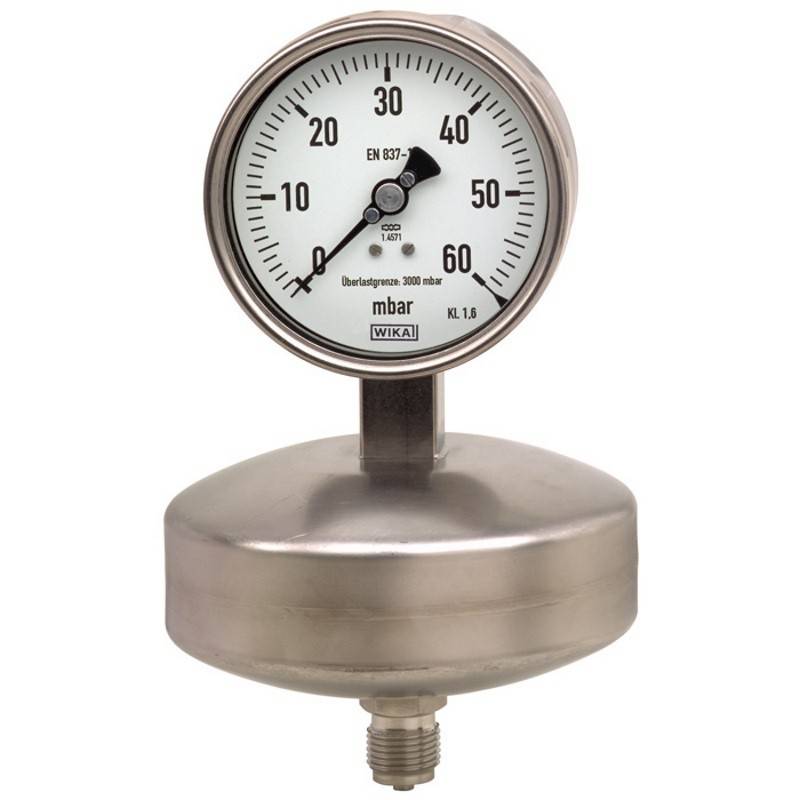

Мембранный дифманометр
В основании дифференциального прибора для определения величины давления данного типа лежит пластина, сделанная из металла или из иного упругого материала. Порой, для увеличения эффективности мембранных тканей их производят волнистыми.
В состав дифференциального мембранного устройства входят две емкости, предназначающиеся для замера показателей жидкости для работы. Емкости между собой связаны блоком, оборудованные импульсными трубками.Разница давлений может крепиться с помощью штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение приобретаемых показателей.
Сильфонный дифманометр
Дифференциальный прибор для определения величины давления данного класса иногда называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть собой представляет корпус в форме круга. В середине него устанавливают индикаторный механизм стрелочного типа. Цена деления данного устройства составлять 1 мбар. Сильфонные приборы для определения величины давления нашли свое применение в системах обогрева, водообеспечения. По мимо этого их ставят в комплексах газоснабжения, по которой транспортируют нейтральные газы.
В рабочей части дифференциального прибора для определения величины давления установлены детали упругой механики, они состоят из сильфонов, пружин и др. другими словами, энергичная среда оказывает влияние на демпфирующую систему, та со своей стороны передает сигналы на систему индикации. Устройства данного класса отличительны большой точностью замера, так как механика не чувствительна к влиянию температуры и влаги
Ртутный дифманометр
Он выделяется сложностью конструкции. Работа такого изделия основывается на определении гидростатических параметров по ртутному столбику. Используя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.
Характерность устройств данного типа состоит в плотности жидкости для работы. Это сводит до минимума влияние капиллярных сил.
Ртутные дифференциальные приборы выделяет большая чувствительность к температурам. По этому для устранения влияния температуры на них устанавливают приборы настройки.
Характерности дифференциальных микроманометров
Это мобильные приборы для замеров разности давления до 3 кПа. Конструктивно данные приборы состоят из одной трубы, в которой устанавливают средства регулировки. Самая широко используемая схема, собой представляет наклонную трубку. В полевых условиях классически используют карманный дифманометр, которые выделяет простота применения, но доработанная конструкция плохо проявляется на точности измерения.
Дифманометры устанавливают в системы контроля технических систем и их безопасности. Они занимают место как обособленный прибор, так как важная часть технологичной цепочки плотно взаимодействуя с управляющими устройствами.
Между тем современные изделия, к примеру, уже упоминавшийся дифференциальный прибор для определения величины давления ДМЦ-01М обеспечивает ведение статистического материала по измеряемым показателям. Это прибор может быть поставлен одновременно с интерфейсом RS-232, это дает возможность сделать соединение дифманометра с персональным компьютером. В результате возникает возможность построения на основании сравнительно небольшого прибора станцию автоматизированного контроля с конкретным набором функций диспетчеризации.
Но нужно сказать, что цена подобного изделия очень большая, она достигает суммы в 35 тысяч рублей. Приборы, обладающие меньшим функционалом, стоить будут, конечно, доступнее, но и при этом их возможности останутся на месте.
Как устанавливать манометры ?
Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.
Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.
Кран трехходовой шаровый. | Кран трехходовой пробковый с контрольным фланцем. | Кран трехходовой пробковый с ручкой. |
Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.
Игольчатый вентиль стальной. | Игольчатый вентиль нержавеющий. |
Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.
Демпферный блок.
Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.
Отборные устройства ( прямое и угловое ).
Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред
При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе
Разделитель мембранный РМ.
При установке манометров есть несколько требований, обязательных к выполнению: — монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе — манометр устанавливается с вертикальным расположением циферблата — вращение манометра производится за штуцер при помощи гаечного ключа — прикладывать усилие к корпусу манометра запрещается
Дифманометр (реле перепада давления)
индуктивной нагрузки (Uком=~250В): 0,4 А
Дифманометр — устройство для измерения разницы давлений в вентиляционных каналах. Они бывают жидкостные, в которых уравновешивание происходит за счёт жидкости, мембранные и механические. Дифференциальные манометры используются для контроля уровня загрязнения фильтров путём измерения разницы давления до и после фильтра и для контроля работы вентилятора путём регистрации отсутствия напора. Эти преобразователи работают с неагрессивными газовыми средами при температуре воздуха в помещении от -30 до +50°С и влажности воздуха не превышающей 95%. Приборы с пневмометрическими трубками рекомендованы при скорости движения воздушных масс свыше 2 м/сек.
Достаточно популярны устройства с мембранами и мембранными коробками. В мембранную коробку, внутри которой находится штуцер держателя, подаётся положительное давление. Под этим давлением происходит перемещение подвижного центра мембраны. Отрицательное давление создаётся внутри герметичного корпуса устройства и давит на мембрану извне, препятствуя смещению её центра. В результате «+» и «-» давления взаимно гасятся, а смещение центра коробки показывает разность дифференциального давления. Это перемещение с помощью передаточного механизма сдвигает стрелку по шкале и указывает на величину давления. Мембранные дифманометры подают сигнал о непригодности фильтров при помощи пружинной мембраны, которая при регистрации разницы давлений, переключает механический блок с электрическими контактами.
Магнитный показывающий дифманометр работает под давлением до 10 Мпа с достаточно небольшой погрешностью в 2%. Его поворотный магнит со стрелкой на конце находится в немагнитном металлическом корпусе. Поршень из магнита, удерживаемый сальником из фторопласта, ходит в рабочем канале под напором пробки со стороны отрицательного давления, которую сдвигает диапазонная пружина. В свою очередь положительное давление посредством штуцера давит на поршень и передвигает его до компенсации смещения «-» давлением и достижения равновесия. Поршень поворачивает указательную стрелку.
Другой тип дифференциального датчика давления цифровой дифманометр со встроенным микропроцессором позволяет автоматически устанавливать «нуль» перед каждым измерением, рассчитывать средние скорости воздушного потока. Некоторые модели имеют встроенную память и интерфейс для подключения к компьютеру.
Двухтрубные модели
Данные приборы используются для измерения показателей давления и определения разностей между ними. Это устройства с видимым уровнем, который обычно представлен в U-образной форме. По конструкции такой дифференциальный манометр представляет собой установку из двух вертикальных сообщающихся трубок, которые фиксируются на деревянной или металлической основе. Обязательным компонентом устройства является и пластинка со шкалой. В ходе подготовки к измерению трубы заполняют рабочей средой.
Далее в одну из труб начинается подача измеряемого давления. Одновременно с этим вторая труба взаимодействует с атмосферой. В процессе измерения дельты обе трубки испытывают измеряемое давление. Двухтрубный дифференциальный манометр с жидкостным заполнением используется для измерения показателей разрежения, давления неагрессивных газов и воздушных сред.
Классификация
Ввиду сложности процессов измерения давления, характеристик рабочих сред и дальнейшего преобразования существует несколько вариантов дифференциальных манометров для работы в разных условиях. Кстати, дифференциальный манометр, принцип действия которого во многом определяется его конструкцией, по своему устройству ориентируется на возможность применения в конкретных средах – следовательно, из этого производится и классификация. Итак, производители выпускают следующие модели:
- Группа жидкостных дифференциальных манометров, в которую входят поплавковые, колокольные, трубные и кольцевые модификации. В них измерительный процесс происходит на основе показателей жидкостного столба.
- Цифровые дифманометры. Считаются наиболее функциональными, поскольку дают возможность измерять не только характеристики перепадов давления, но и скорость потоков сжатого воздушного, показатели влажности и температуры. Ярким представителем этой группы является дифференциальный манометр Testo, который также применяется в системах мониторинга окружающих сред, в аэродинамических и экологических исследованиях.
- Категория механических устройств. Это сильфонные и мембранные версии, обеспечивающие измерение посредством отслеживания характеристик чувствительного к давлению элемента.
Как правильно измерить давление
Манометры существуют разные, следовательно, и принцип работы у них отличается. Пользоваться манометром несложно, какой бы тип механизма не находился в ваших руках. А чтобы данные отличались высокой точностью и не пришлось делать повторные замеры, необходимо придерживаться некоторых правил:
- Измерения нужно проводить на полностью остывших колёсах. После движения автомобиля нужно выждать не менее 3 часов. Связано это с наличием взаимосвязи между давлением и температурой газов, которые находятся в замкнутом пространстве. В нагретом колесе давление будет на 15% больше от его реального показателя. В зимнее время измеряемый показатель будет заниженным примерно на 10%.
- Контроль должен быть регулярным. На изношенной резине, которая интенсивно эксплуатируется, желательно выполнять замеры перед каждым выездом. В других случаях будет разумно выполнять проверку каждую неделю.
- Цифровые устройства могут проводить замер в тот момент, когда система отсоединяется от ниппеля. Такая ситуация объясняется перекалибровкой. В таких ситуациях именно заключительное показание будет наиболее точным.
- В случае с шинами, которые отличаются от стандартных, ориентироваться нужно на рекомендации производителя резины.
- Измерения правильно проводить в автомобиле, который не загружен. С грузом давление должно быть выше нормы.
- Для передвижения по песку можно давление сделать несколько ниже нормы. В этом случае автомобилю будет проще передвигаться по такой дороге, сцепление с дорогой станет более уверенным и возрастёт проходимость ТС. Каменистый грунт, снеговой наст и лужи не являются поводом для экспериментов с показателями резины.
Не пренебрегайте покупкой манометра, ведь за давлением в шинах нужно следить постоянно. Низкий, равно как и высокий, уровень будет снижать безопасность передвижения.
#Давление#Как пользоваться#Прибор
Типы измерительных приборов
Манометры — это компактные приборы, предназначенные для измерения избыточного давления рабочей среды. С их помощью производится визуальный контроль за технологическим процессом. Технологическое оборудование может разрушиться при увеличении максимального значения.
Для многих встает проблема, какие бывают манометры и для чего. В зависимости от типа среды, способа снятия показаний и места установки различают следующие виды:
- В зависимости от измерительного механизма:
- мембранные;
- пружинные;
- жидкостные;
- электроконтактные;
- дифференциальные.
- По функциональной нагрузке:
- показывающие;
- измерительные;
- сигнализирующие;
- образцовые;
- высокоточные;
- управляющие,
- контрольные,
- специальные.
- По типу корпуса:
- виброустойчивые;
- взрывозащищенные,
- коррозионно-стойкие.
- По месту расположения:
- технические;
- судовые;
- железнодорожные.
- По способу отображения информации:
- стрелочные;
- самопишущие;
- жидкостные.
Пружинный прибор предназначен, чтобы измерять показатели повышенной нагрузки жидкости или газа. Технология измерения основана на способности деформирования под действием нагрузки. К пружине закреплена указательная стрелка. Перед стрелкой располагается панель с расчерченной шкалой.
В другом варианте такого прибора выступает трубка Бурдона. Она имеет форму полусферы и, с одной стороны, глухая. Подаваемая нагрузка разгибает трубку, а одновитковая пружинка с индикаторной стрелкой поворачивается вокруг оси на угол расправления.
Мембранные измерители отличаются от пружинных приборов принципом измерения. Работают они за счет пневматической компенсации. Прогибание мембраны зависит от приложенной нагрузки.
Вариантов измерительных механизмов множество:
- мембрана плоская гофрированная;
- сильфонная мембрана.
Жидкостные манометры работают по образу сообщающихся сосудов. В них два столба жидкости уравновешиваются. Можно сказать, что таким способом измеряется гидростатическое давление. На одной из трубок находится шкала. Приборы имеют малый диапазон измерения 10−100 Па и поэтому используются в лабораториях.
Электроконтактные измерители используются для определения значений разряжения (вакуума). К ним относятся вакуумметры и мановакуумметры. Работают с нейтральными жидкостями и газами, потому что изготавливаются из стали и латуни.
Образцовые манометры, по сути своей, являются эталонами, при помощи которых происходит проверка исправности рабочих манометров. Они имеют высокую точность благодаря зубчатой передаче передаточного механизма.
Специальные манометры названы так, потому что предназначены для измерения давления газов одного типа. Например, ацетилена, аммиака, кислорода и прочих. На передней части прибора указывается назначение, а его корпус окрашивается в определенный цвет:
- черный — углекислота;
- синий — кислород;
- красный — пропан;
- желтый — аммиак.
Виброустойчивые приборы предназначаются для отслеживания высокого скачкообразного давления или для сред, вызывающих сильные вибрации.
Самопишущие приборы производят измерения и сразу же производят запись результатов в виде диаграммы.
Судовыми манометрами производится измерение воды и пара в котлах, масла и дизельного топлива для силовой установки. При работе в условиях повышенной влажности они должны быть влаго- и виброустойчивыми.
Железнодорожные, как видно из названия, используются в локомотивах и подвижных составах железнодорожного транспорта. Их особенностью является преобразование полученных результатов в электронный и другой вид.
Дифференциальные приборы относятся к категории сложного оборудования. Работа измерителя основана на деформировании нескольких блоков, входящих следящий механизм. Определение показаний происходит после уравновешивания блоков, когда стрелка перестает перемещаться.
Каждый прибор имеет погрешность измерений и манометры не исключение. Они делятся на несколько точностных классов:
- 0,15;
- 0,25;
- 0,4;
- 0,6;
- 1,0;
- 1,5;
- 2,5;
- 4,0.
Другие виды манометров
Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.
Деформационные манометры
Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.
Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.
Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.
Интересный факт!Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.
Поршневые манометры
Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

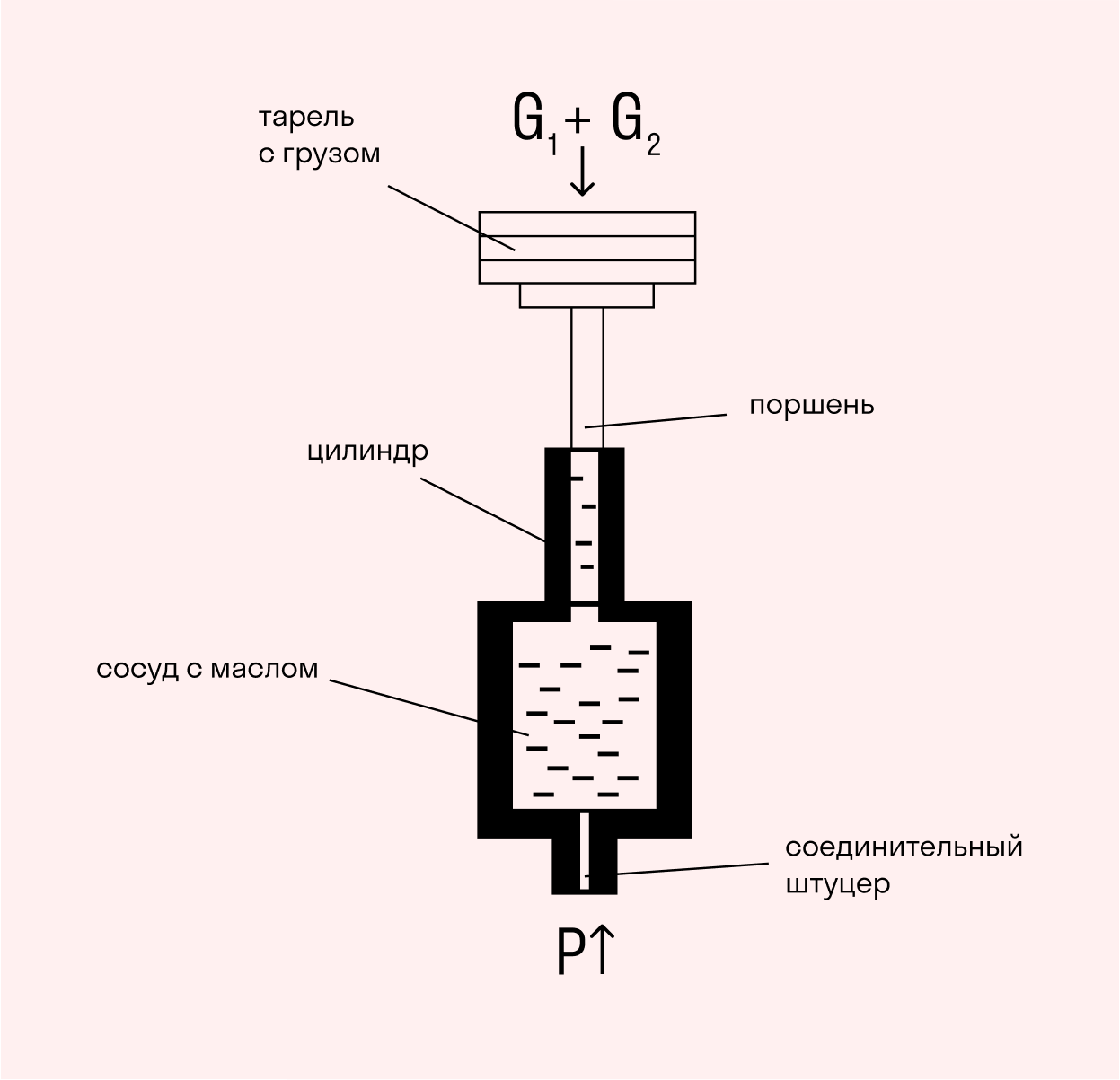

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.
Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G1+ G2.
Давление под поршнем рассчитывается по формуле:
где G1— масса грузов, G2— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.
Также давление можно выразить через силу согласно закону Паскаля:
P = F / S, где F — сила, действующая на поршень, S — площадь поршня.
С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.
Классификация по типу измеряемого давления
Приборы, служащие для получения данных о параметрах давления газа в газгольдерах, транспортирующих магистралях, в газовых баллонах и прочих резервуарах, классифицируются по нескольким признакам. Они различаются по своему устройству и принципу действия.
Устройства, с помощью которых измеряют давление, подразделяются на классы по:
- виду измеряемого давления;
- назначению;
- принципу действия;
- классу точности.
По виду измеряемого давления приборы, предназначенные для определения точных показателей, делят на манометры, вакуумметры, тягомеры, напоромеры, барометры и другие.
В зависимости от степени защищенности от влияния внешней среды производят следующие приборы:
- стандартные;
- защищенные от попадания пыли;
- водонепроницаемые;
- защищенные от агрессивных сред;
- взрывоустойчивые.
Одно изделие может сочетать в себе несколько видов защиты.
На схеме представлено разделение измерительных устройств по принципу действия, по виду давления, по применению и по отображению. Жидкостные и грузопоршневые приборы для получения данных о давлении газа применяют редко
Манометр представляет собой небольшой по размерам прибор, с использованием которого измеряют давление или разность давлений. Принцип работы этого контрольно-измерительного прибора зависит от его внутреннего устройства. В пределах одного класса они еще подразделяются на группы в зависимости от класса точности.
Чтобы измерить абсолютное давление, показатели которого отсчитывают от абсолютного нуля (вакуума), применяют абсолютные манометры. Избыточное давление определяют манометром избыточного давления. В общем случае все разновидности таких приборов называют одним словом: «манометр».
Большинство разновидностей манометров предназначено для измерения величин избыточного давления. Их особенность в том, что они показывают давление, представляющее разницу между абсолютным и атмосферным.
Вакуумметры — это устройства, показывающие значение давления разреженного газа. Применяя мановакуумметры, измеряют избыточное давление и давление разреженного газа. Информация отображается на единой шкале.
С помощью напоромеров определяют параметры избыточного давления со значениями до 40 кПа. Тягомеры, напротив, позволяют измерить разреженность до – 40 кПа. Тягонапоромерами измеряют разреженность и избыточное давление в интервале от – 20 до + 20 кПа.
Манометры применяют в самых разнообразных отраслях
Работа с газом предполагает высокий риск, поэтому важно контролировать все показатели системы. Информация о давлении дает пользователям сведения о текущем состоянии измеряемого объекта. Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках
Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа
Дифференциальными манометрами можно определить разность давлений в двух подлежащих исследованию произвольных точках. Микроманометр — это дифманометр, позволяющий измерить значения разности давлений в пределах 40 кПа.
Устройство ЭКМ
ЭКМ является устройством, имеющий форму цилиндра и очень похожим на обычный манометр. Но в отличие от него в состав ЭКМ входят две стрелки, задающие значения уставок: Рмакс и Рмин (их перемещение осуществляется по шкале циферблата в ручную). Подвижная стрелка, показывающая реальное значение измеряемого давления коммутирует контактные группы, которые замыкаются или размыкаются при достижении ей выставленного значения. Все стрелки располагаются на одной оси, но места, в которых они закреплены, изолированы и не соприкасаются друг с другом.
Ось индикаторной стрелки изолирована от деталей прибора, его корпуса и шкалы. Она совершает вращения независимо от других.
К подшипникам, с помощью которых крепятся стрелки, подведены специальные токоведущие пластины (ламели), соединенные с соответствующей стрелкой, а с другой стороны эти пластины выведены в контактную группу.
Помимо вышеперечисленных составляющих, ЭКМ как и любой манометр имеет также чувствительный элемент. Почти во всех моделях, этим элементом является трубка Бурдона, которая перемещается вместе со стрелкой, жестко закрепленной на нём, также в роли данного элемента для датчиков, измеряющих давление среды более 6 МПа, используется многовитковая пружина.
Дифференциальный манометр: виды, принцип работы
Дифференциальный манометр – это устройство, которое применяют для выполнения замера перепада давления. С его помощью можно замерить уровень жидкости, находящейся в ёмкостях с повышенным напором. Манометр этого класса может быть использован для определения расхода жидкости или газа. У дифманометра есть другое название – датчик разности давлений.
Как пример можно рассмотреть манометр дифференциальный цифровой ДМЦ 01м. Это изделие применяют для замера напора в рабочей среде. Его довольно часто устанавливают в системы приточно-вытяжной вентиляции. Манометр обеспечивает расчет параметров потока газа, в том числе скорость и расход.
Это изделие способно рассчитывать параметры потоков газа, отводимые от источника загрязнения. В зависимости от измеряемого параметра различают следующие типы изделий:
- перепадомеры;
- расходомеры;
- уровнемеры.
Дифференциальные манометры широко используют в технологических процессах для выполнения замеров, контроля, фиксации и настройки перепада напора, расхода рабочей жидкости и ее уровня.
Расходомер – это изделие, которое применяют для замера расхода рабочей жидкости (жидкости, газов, пара), используя принцип перепада давления на сужающей диафрагме или сопла. Расходомер показывает результаты измерений в л/час, м3/час и пр.
Перепадомер применяют для измерения разности давления рабочей среды по двум точкам измерения технологического процесса. Он показывает результаты измерения в Па, бар и пр.
Уровнемер используют для замера уровня рабочей жидкости по размеру ее столба. Это изделие, показывает результаты измерений в мерах длины – см, мм, м.
Кроме того, что они могут просто показывать, некоторые модификации могут подавать соответствующие сигналы и могут быть оснащены устройством дистанционной передачи информации УДПИ.
Ключевое отличие этих устройство заключено в том, он в состоянии зафиксировать сразу два значения. Разность между ними и отображается на панели манометра. Но, реальная характеристика не всегда играет важную роль. Достаточно установить пороговое значение при его достижении, манометр сформирует управляющий сигнал и направит его по назначению.
Методы получения параметров зависят от вида манометра, в частности, от того, какой чувствительный элемент применяют для получения информации. Существует и разница в методе отображения полученной информации.
Принципы работы манометров сводятся к деформационным процессам, происходящим в измерительных блоках, например, в сильфоне. Эта деталь и есть индикатор давления, который воспринимает скачки давления. Блок же исполняет роль преобразователя давления. Пользователь этого средства измерения получает данные о результате замеров в виде перемещения стрелки на панели индикации. Как правило, результат замеров показывается в Па.
Деление по функциональному назначению
По назначению выделяют следующие виды манометров, используемых для измерения давления газа:
Рассмотрим особенности каждого вида.
Манометры общетехнического назначения
Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.
Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.
Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.
Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.
Группа специальных манометров
Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.
Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.
Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.
Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.
Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.
Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.
Эталонные устройства для измерения давления
Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.
Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.
Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.
Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.
Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.
Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.
