Сферы применения индикаторов
Сферы применения ИПС зависят от комплектации прибора и его чувствительности.
Базовые модели комбинированных детекторов можно использовать в таких целях:
- определение скрытой электропроводки в потолках, стенах, полах;
- обнаружение мест обрывов электрокабелей;
- правильность подключения фаз электросчетчиков;
- определение фазового провода;
- обнаружение незаземленного оборудования;
- проверка исправности плавких вставок и предохранителей;
- обнаружение мест расположения металлической арматуры в стене,
К дополнительным возможностям ИСП можно отнести такие функции:
- индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
- определение температуры поверхности;
- индикация точности обнаружения в процентах;
- обнаружение дерева;
- автоматическое обнаружение центра металлических предметов.
Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.
1 Bosch GMS 120 Professional
Если за производство какого-либо инструмента берется немецкая компания Бош, можно быть на сто процентов уверенным, что они выпустят лучший продукт с самыми высокими характеристиками, а его единственным недостатком будет цена. Детектор скрытой проводки не стал исключением, и перечислять все его преимущества придется очень долго. Прибор способен не только находить в стене различные материалы, но и различать их между собой. Он точно определяет, где стальной гвоздь, а где медный провод, а в дополнение еще и обнаруживает деревянные структуры и все это на максимальной глубине.
Поиск дерева осуществляется на глубине до 40 миллиметров, а металлов аж на 80. Это лучший показатель, и с ним сложно конкурировать. Также выделяется точность позиционирования. Провод в стене обнаруживается с погрешностью всего в пару миллиметров, а для нанесения разметки на корпусе предусмотрено специальное отверстие. Именно под ним будет находиться проводка, и для ее поиска не нужно наличие напряжения. По сути это металлоискатель, но с ограниченным радиусом действия и небольшой глубиной. Отличный вариант для профессиональных электриков и ремонтников.
Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
Типы индикаторов
Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.
Рассмотрим их ниже:
- Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
- Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
- Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
- Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

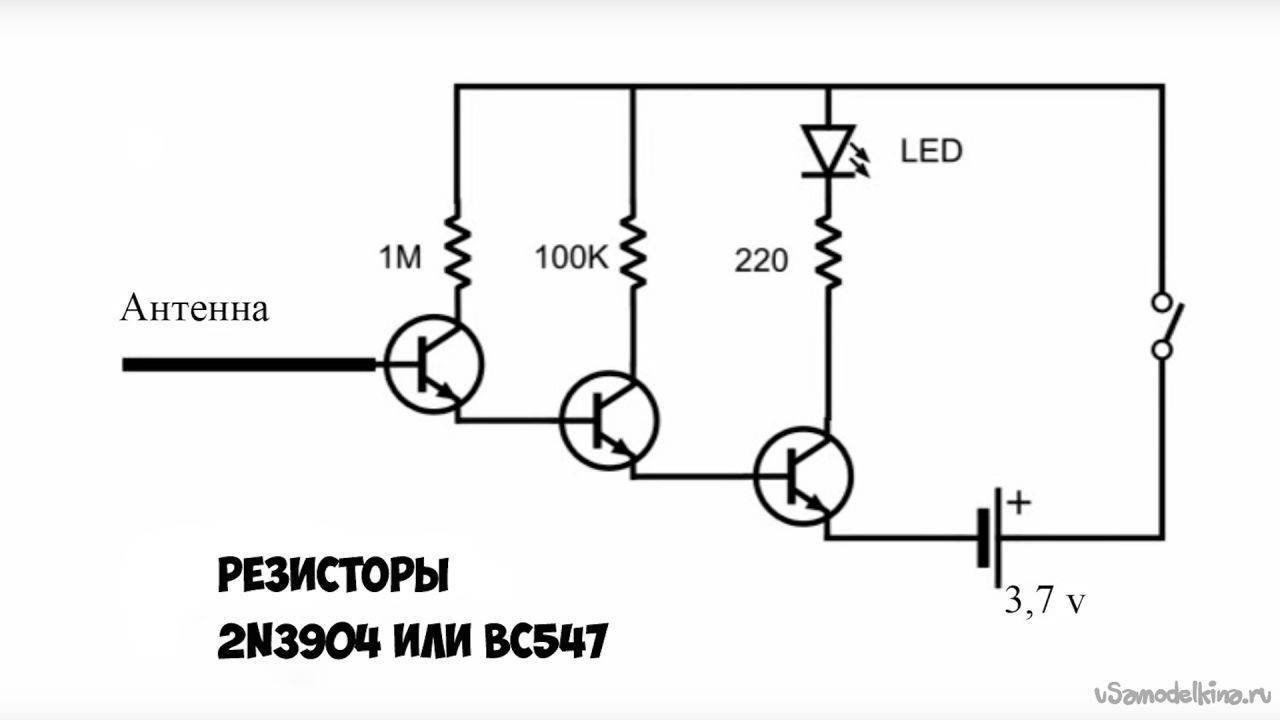

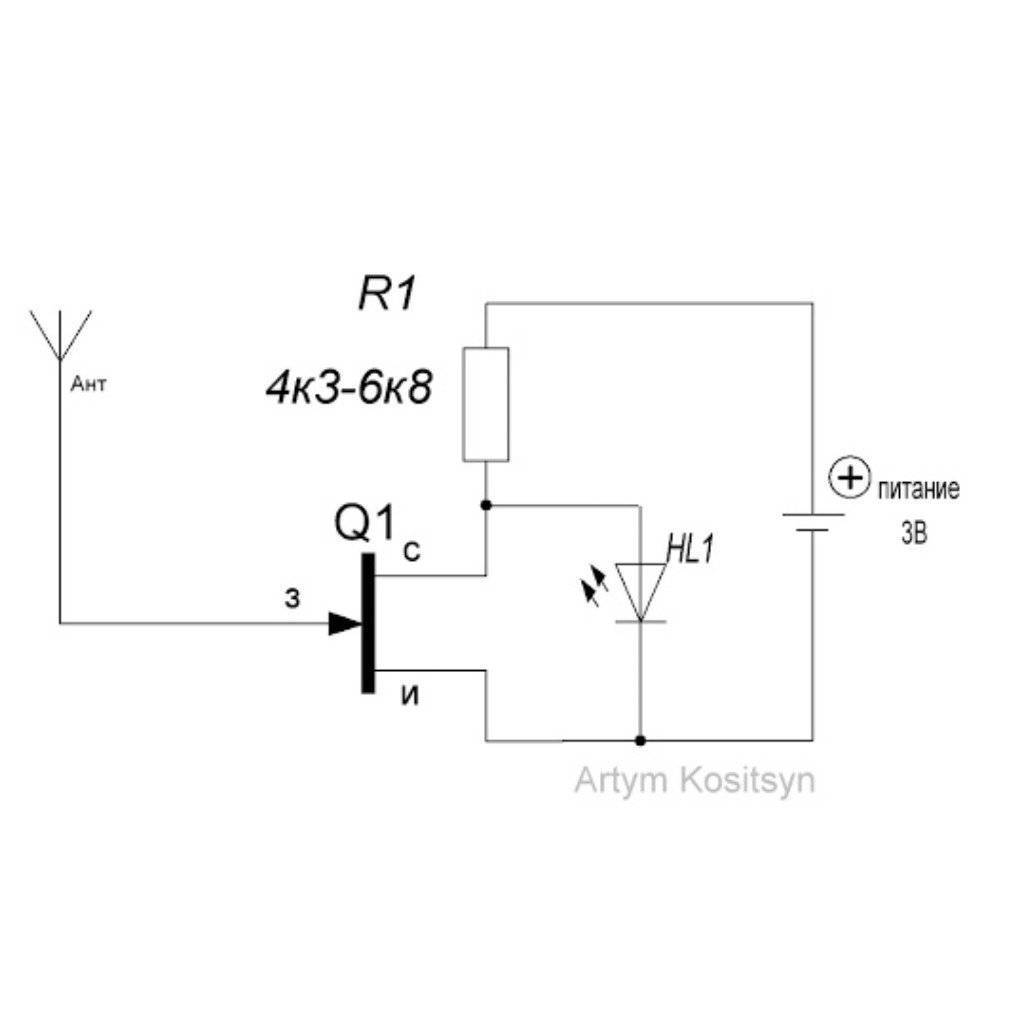

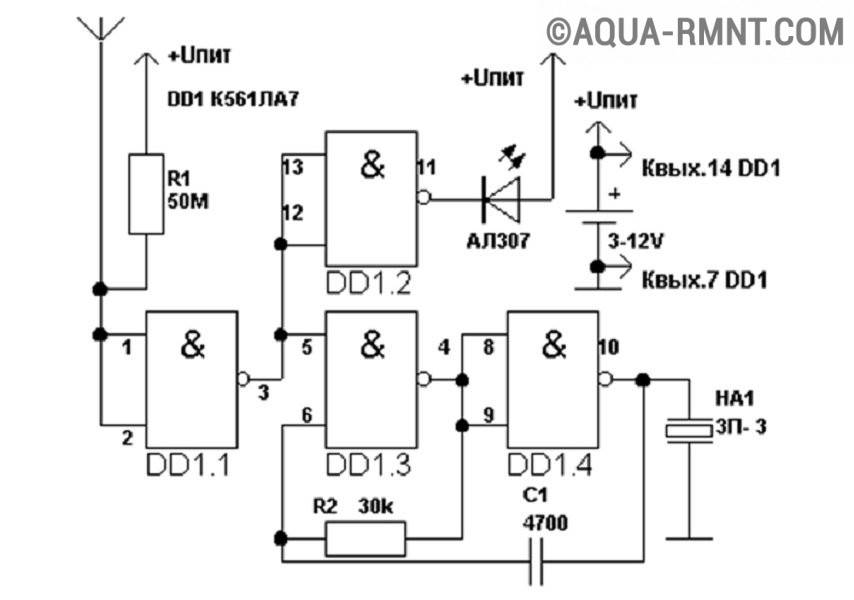

Электростатические приборы

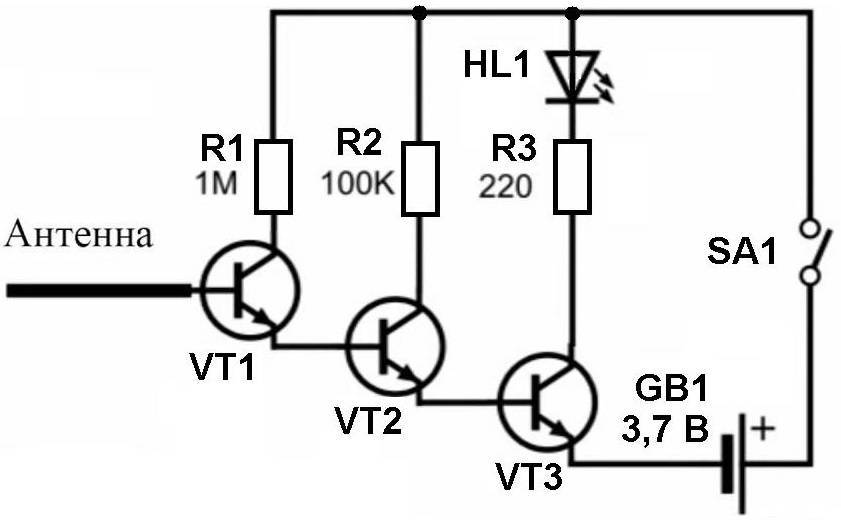

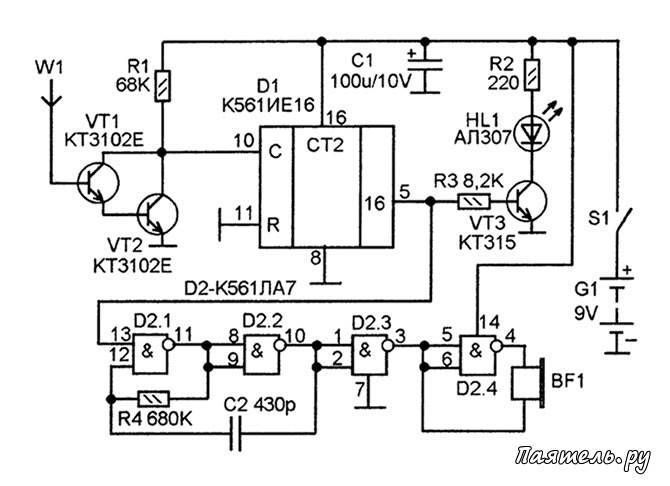

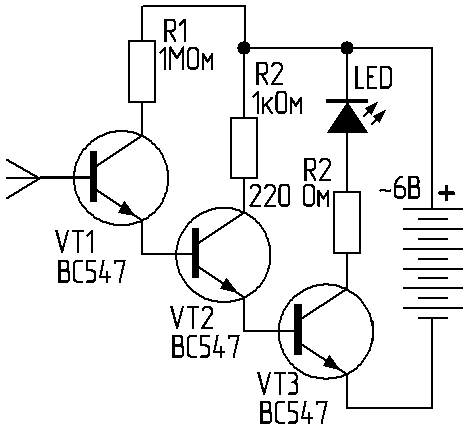

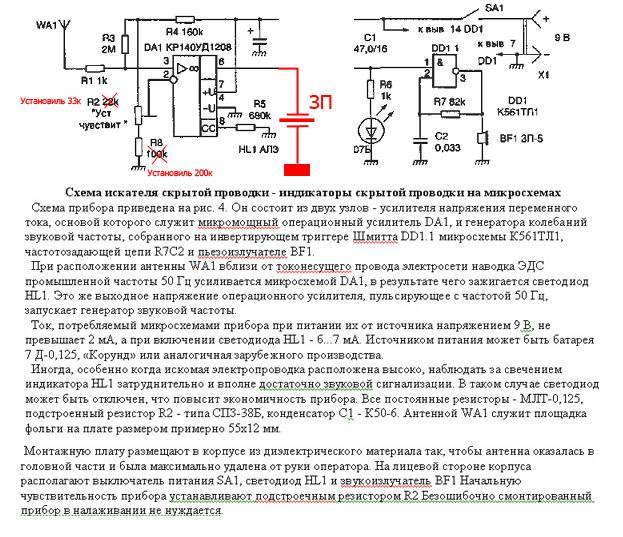

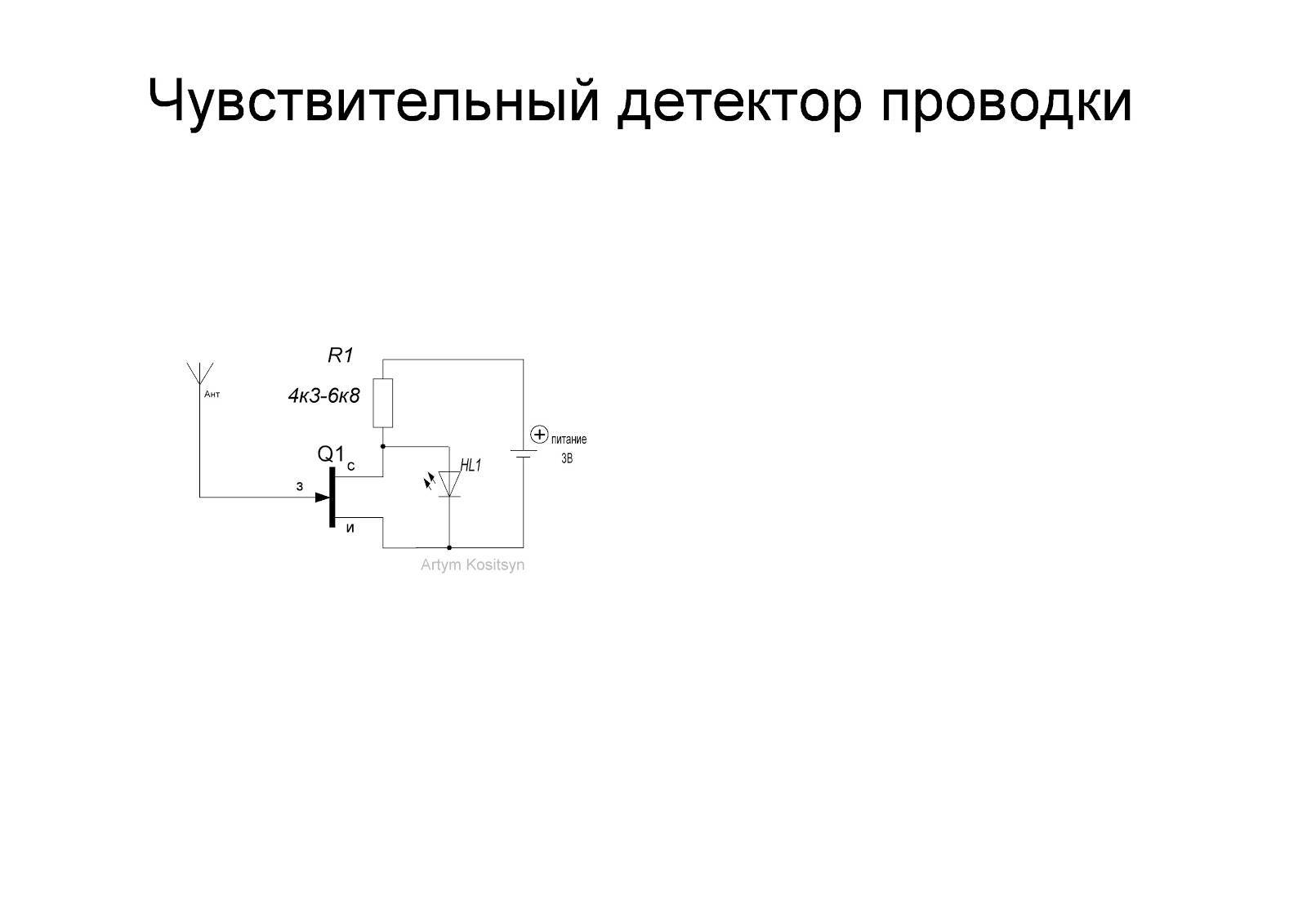

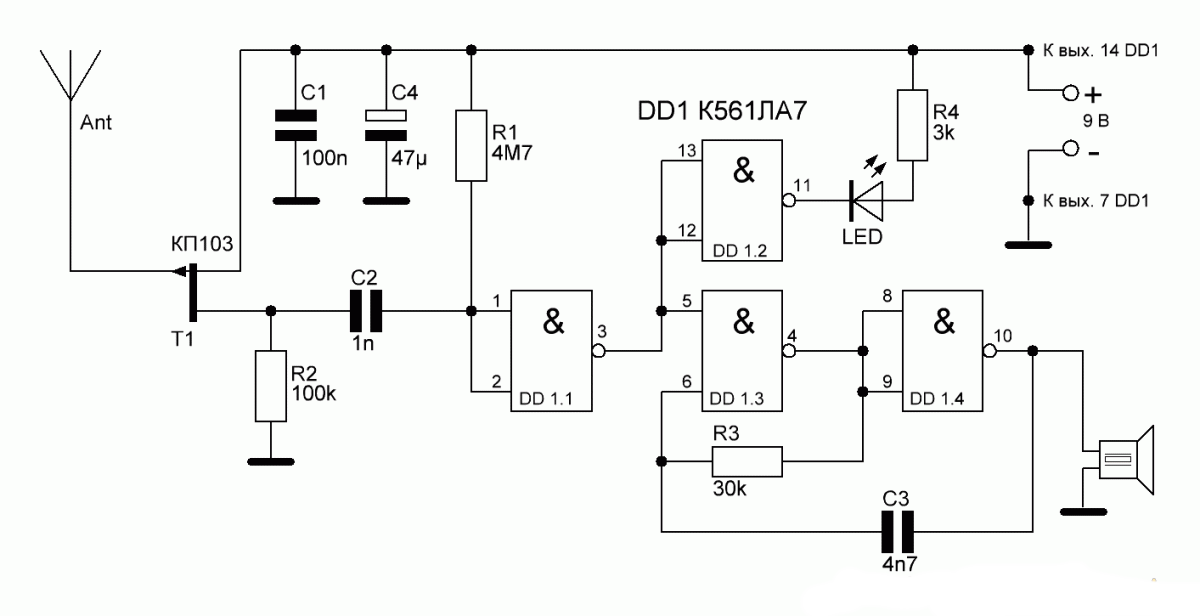

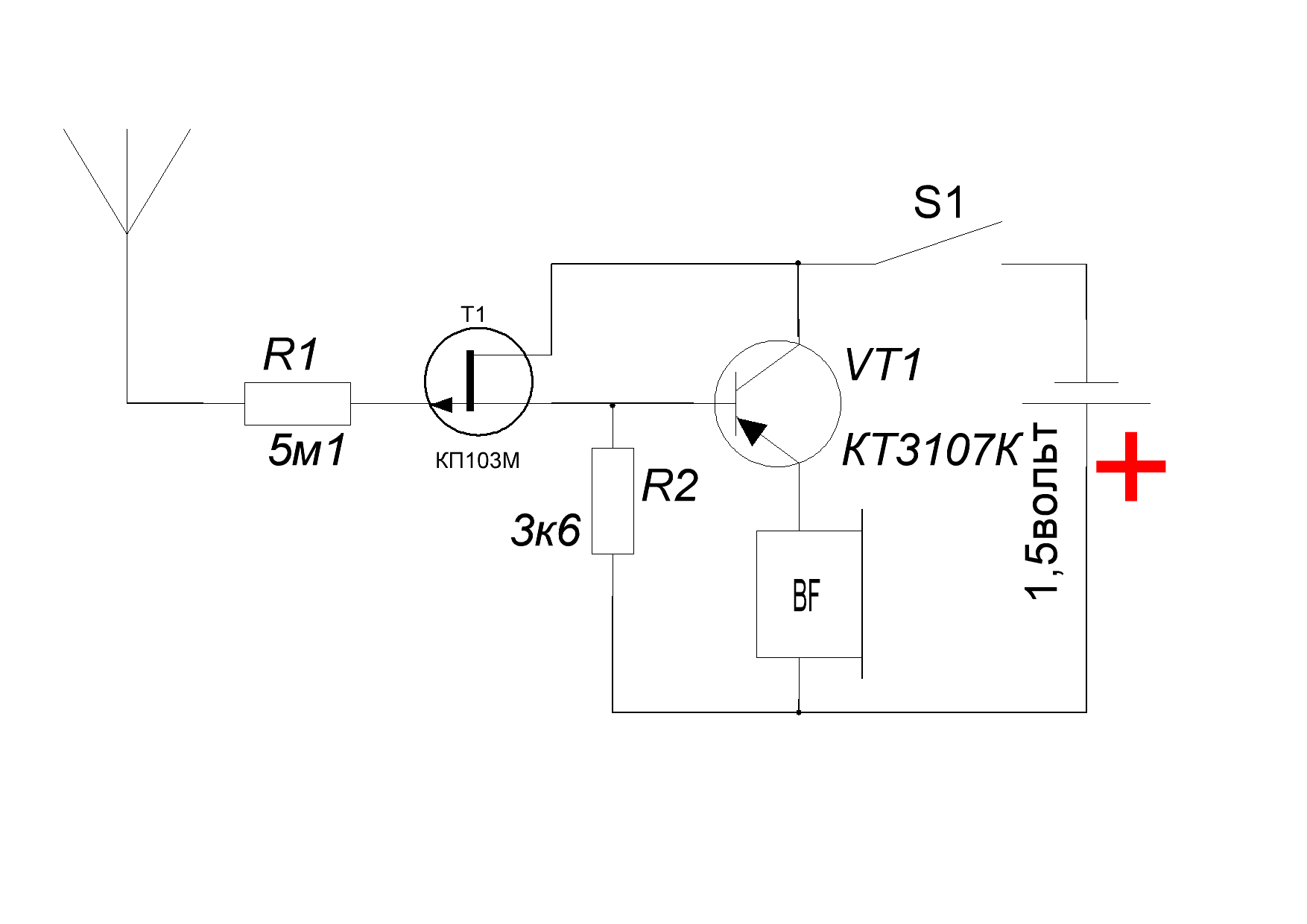

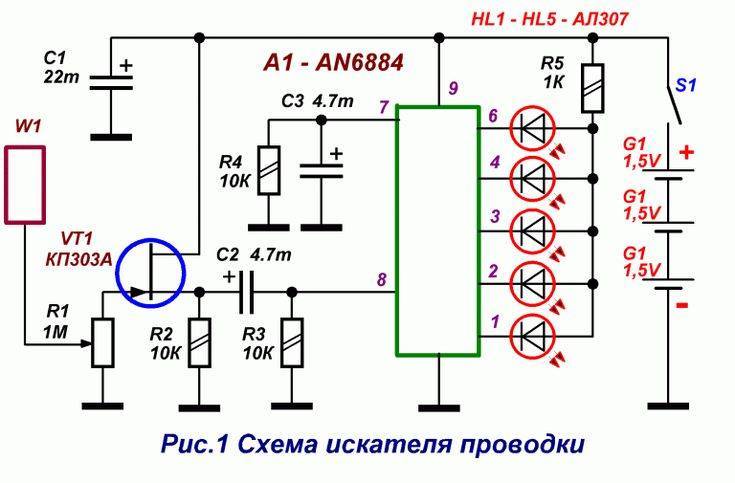

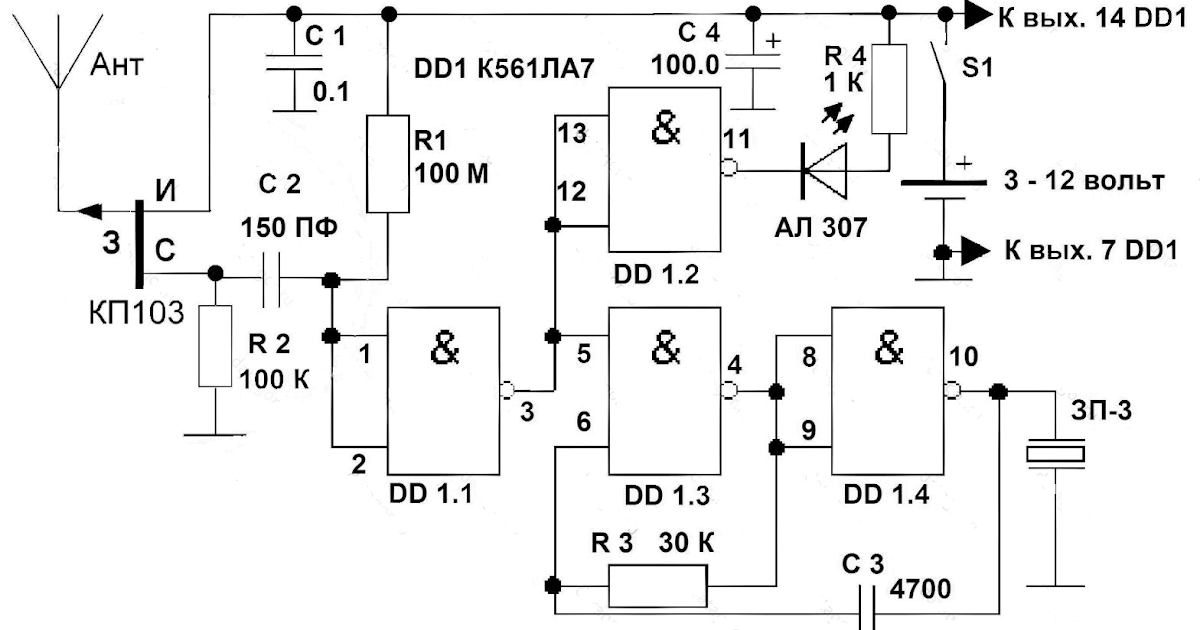

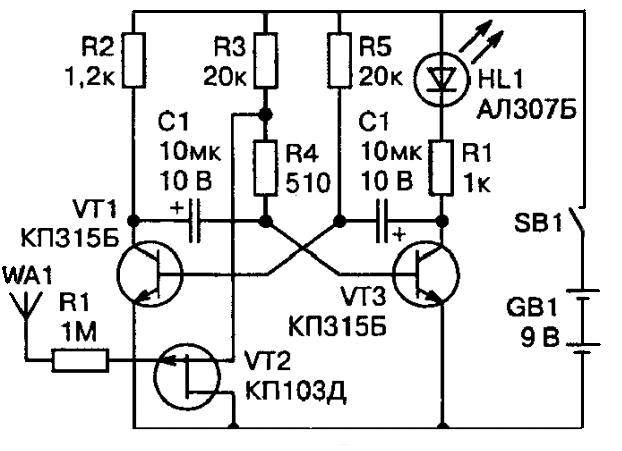

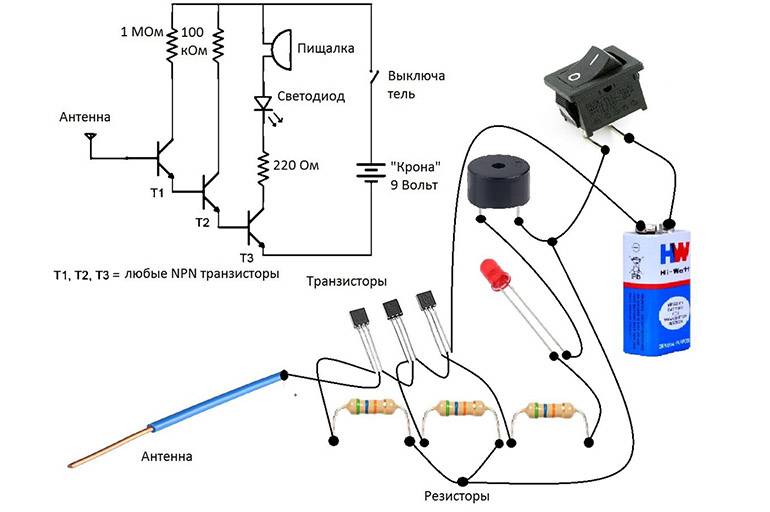

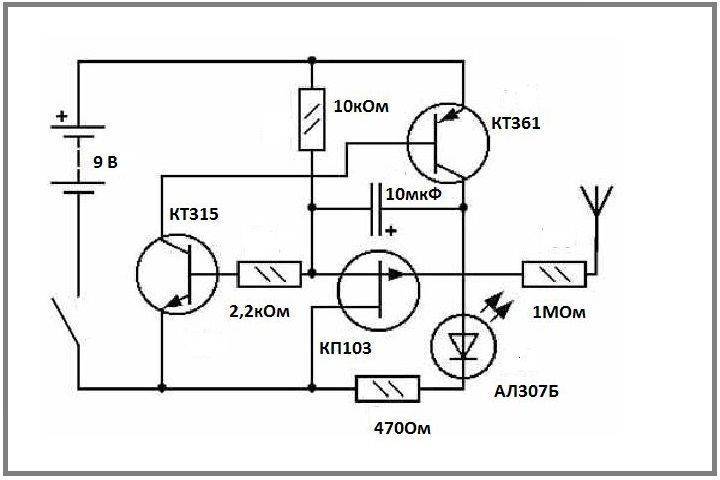

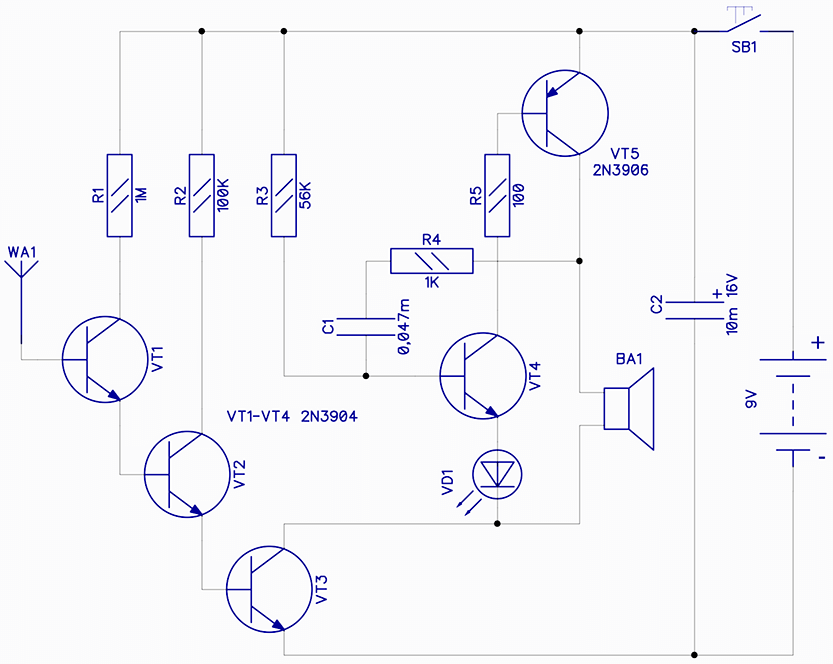

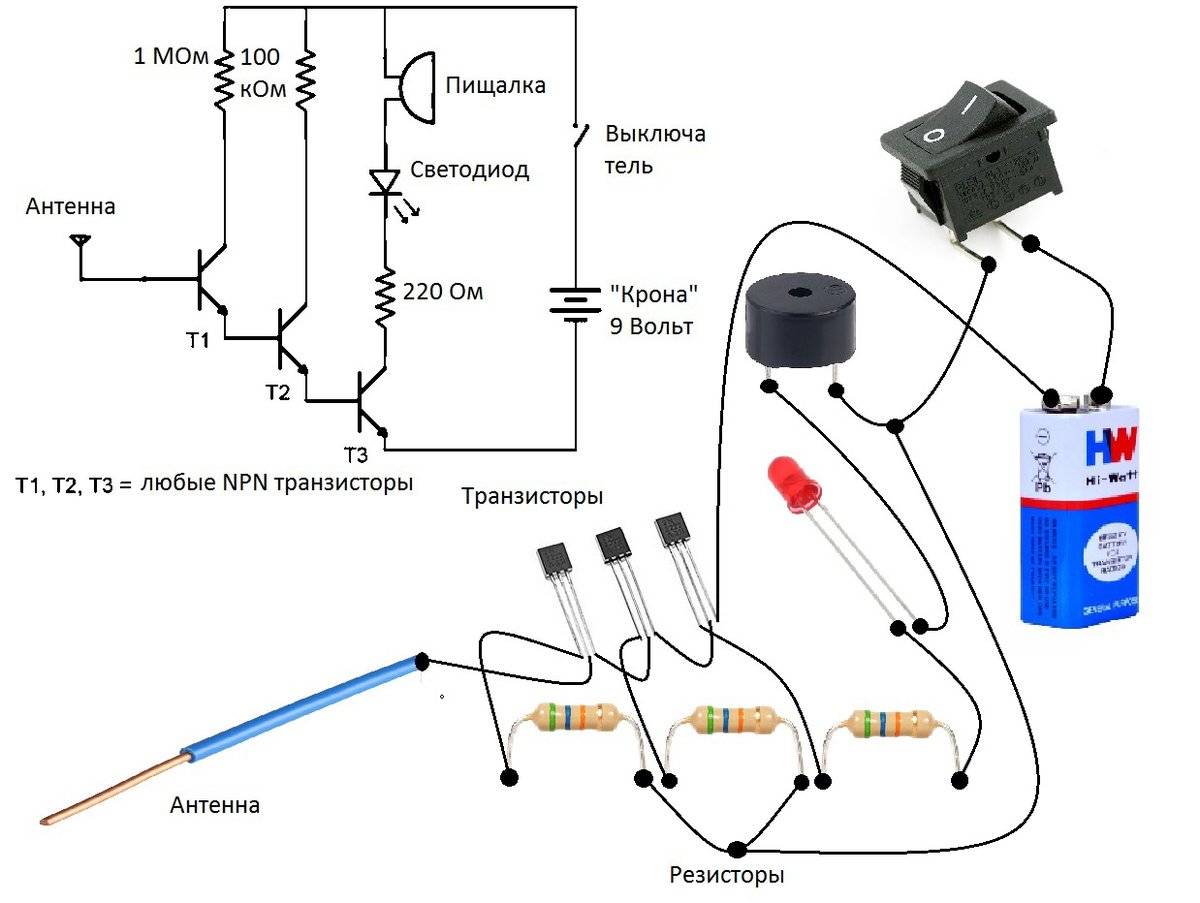

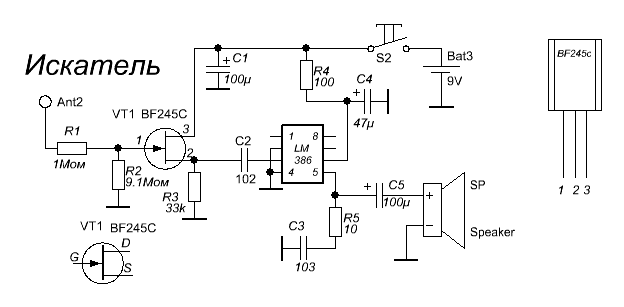

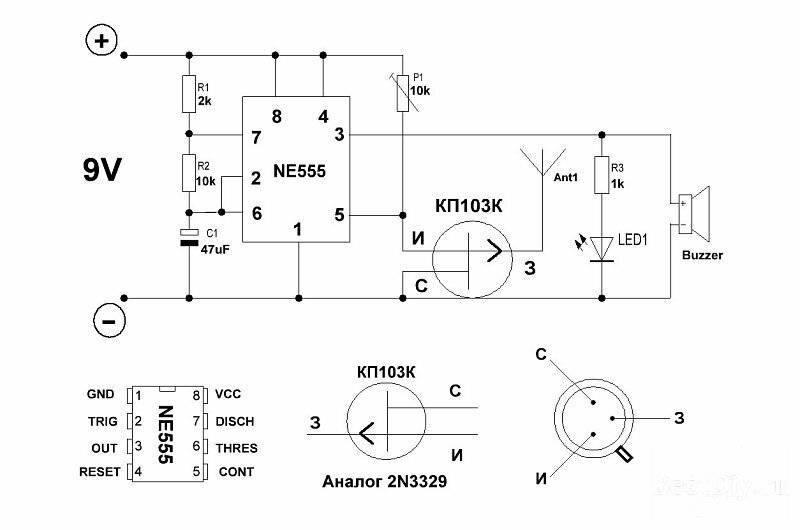

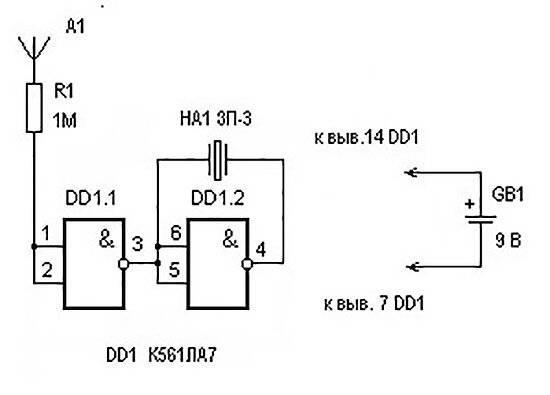

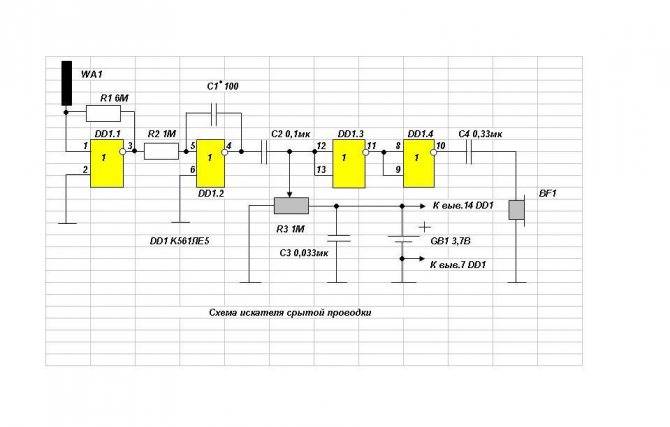

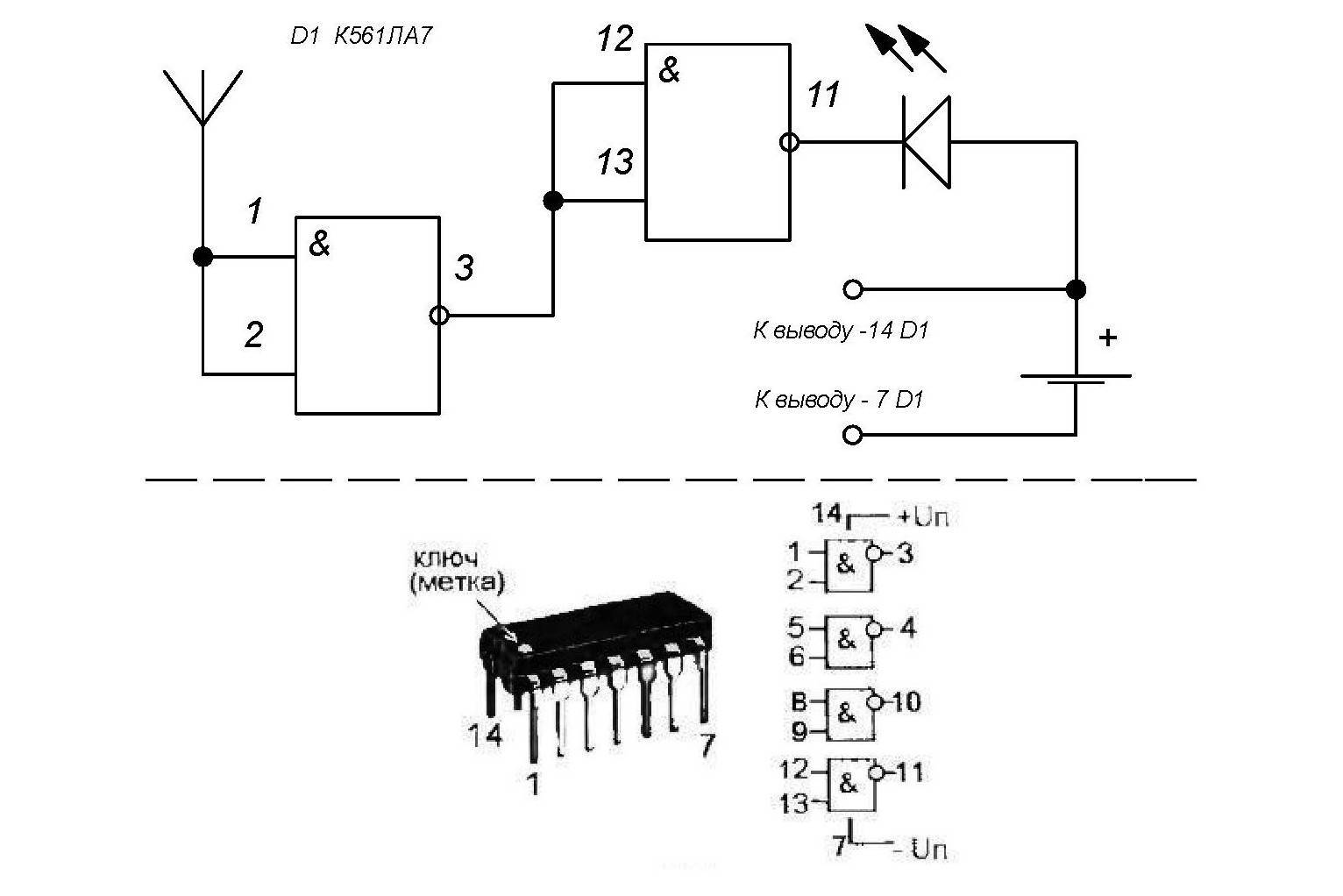

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

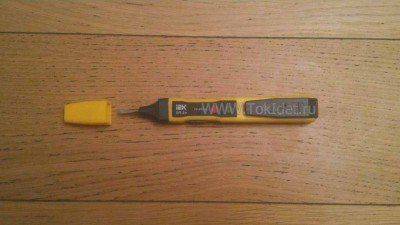

Детектор Е121
Особенности детекторов электростатического типа:
- учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
- при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
- сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.
Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

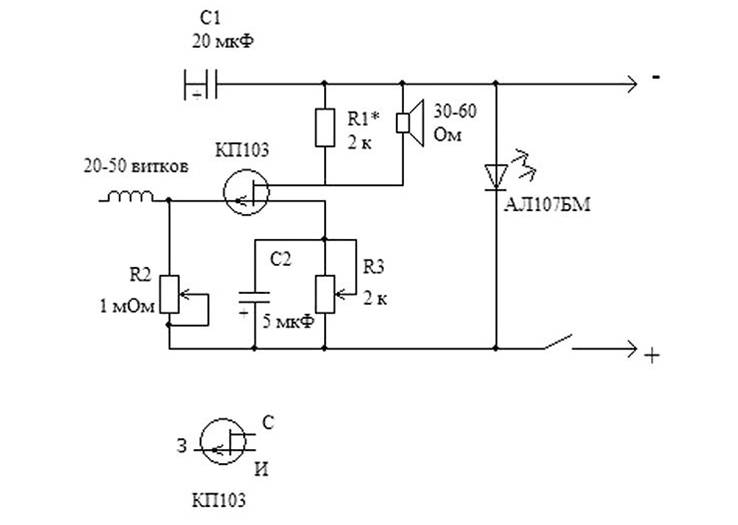

Электромагнитные искатели

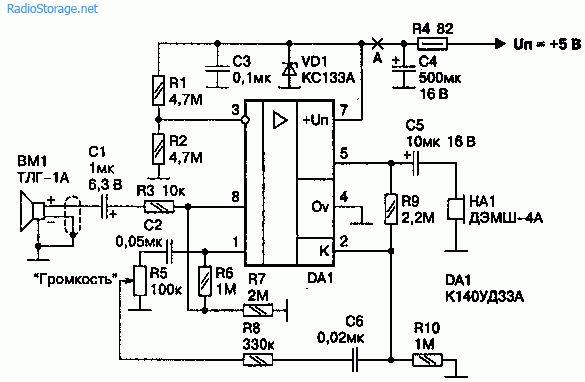

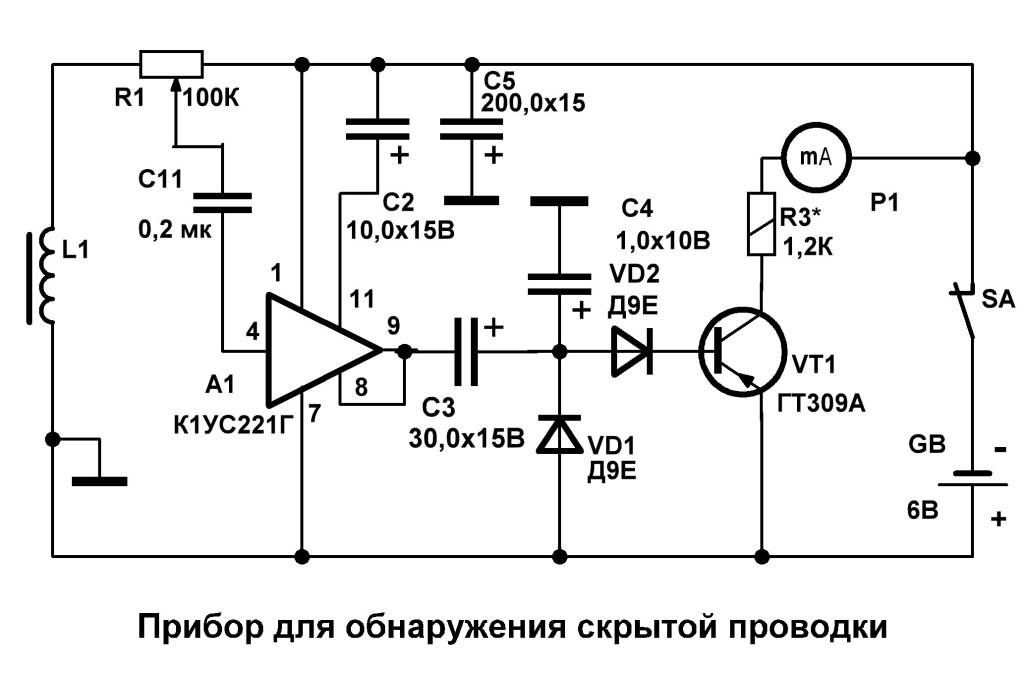

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.
Электромагнитный сигнализатор
У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности. Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

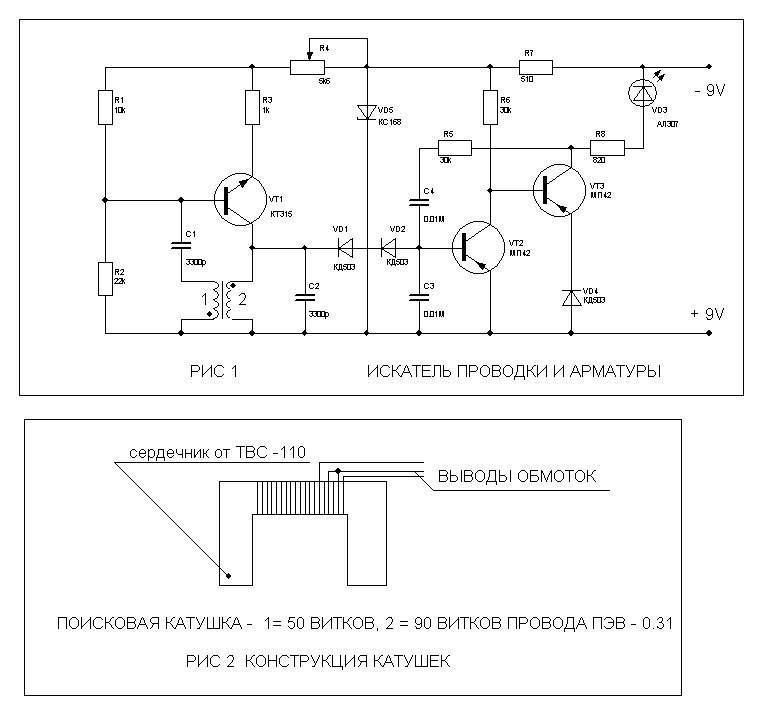

Детекторы металла

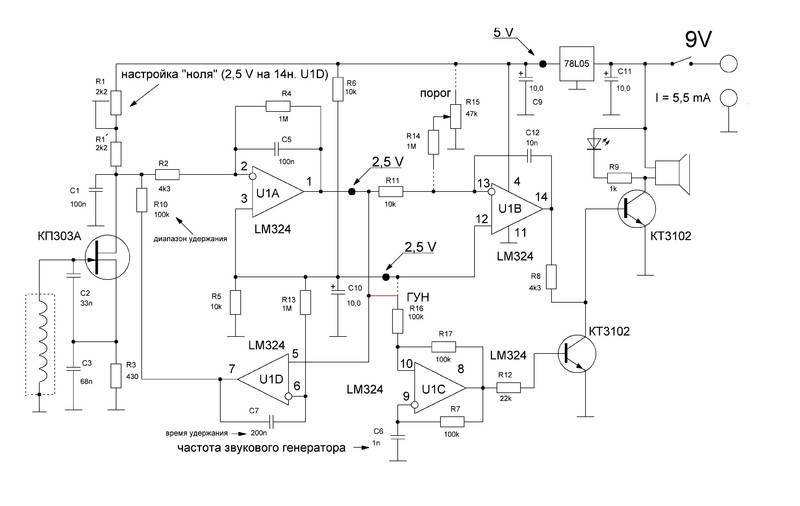

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.
Модель PMD 7 производства компании Bosch
К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.
Пассивные детекторы (приемники излучения)
Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

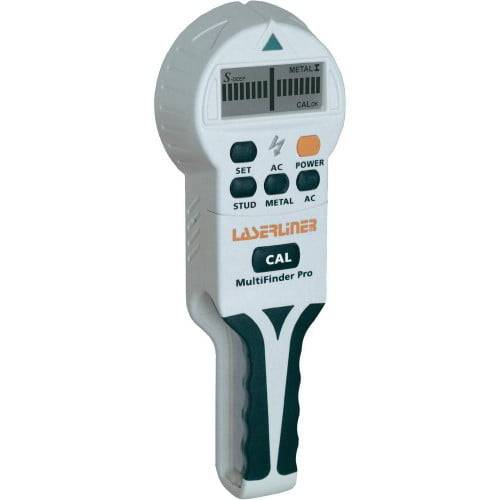

Комбинированные искатели
Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

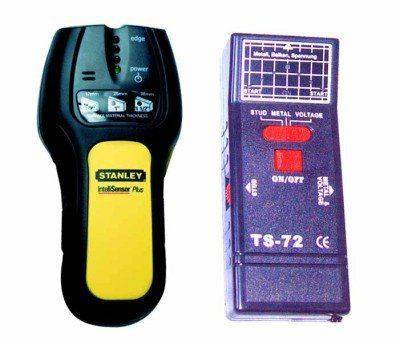

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.
Фото: TS-75 – надежный и недорогой мультидетектор проводки
Детекторы из средней ценовой категории
В эту группу собраны детекторы проводки, находящиеся в ценовом диапазоне от 4 до 10 тысяч. Все они снабжены жидкокристаллическим экраном, на котором отображаются результаты проводящегося поиска и подсказки системы. Режим работы приборов происходит в 4 режимах:
- Поиск фазового провода.
- Поиск металла и стали (арматура, стержни металлокаркаса стен).
- Поиск цветных металлов (медного и алюминиевого провода, находящихся в обесточенном состоянии).
- Поиск дерева (бруса обрешетки стен и перегородок).
Bosch GMS 120 Professional, 6 990 – 7 500 руб
Универсальный аппарат, предназначенный для обнаружения цветных и черных металлов. В режиме поиска обесточенного провода прибор работает на глубину залегания до 80 мм. Кабель под напряжением находит на расстоянии до 50 мм, чермет – 120, дерево – 38 мм.
Оповещение осуществляется посредством изменяющего цвет ободком светодиода и выводом сигнала на одноцветный ЖК-дисплей. Интересной особенностью модели является дополнительный режим «Гипсокартон». Работая в нём детектор способен отображать даже скрытые ПНД-трубы водопровода.
Цена «зелёного» так называемого «любительского» детектора практически не отличается от «профессионального» синего собрата. При этом технические и эксплуатационные характеристики, заявленные производителем, у них отличаются:
- Электропроводку под напряжением они находят на одинаковом расстоянии.
- Вероятность обнаружения обесточенных цветных металлов у «любительского» даже больше на 20 мм, чем у профессионального.
- Древесину зелёный находит лишь на глубине 25 мм.
- Черные металлы – всего на 100 мм.
Отсутствие разницы в стоимости объясняется наличием цветного экрана с «живой», анимированной инструкцией по эксплуатации.
ADA instruments Wall Scanner 120 PROF, 4 990 – 5 200 руб
Технические характеристики ставят модель детектора на один уровень с «Бошевскими», но отличаются более «приятным» ценником. Имеет оптимальную эргономику и развесовку корпуса, удобно и надёжно ложится в руку. Вероятность случайного выпадения исключена благодаря прорезиненным вставкам черного цвета. Следует подчеркнуть, что мягкие резиновые вкладыши присутствуют даже в отсеке для батарейки, что не допускает малейшего люфта АКБ.
Индикация звуковая и графическая, отображаемая на черно-белом дисплее устройства. По соотношению технических параметров и цены, ADA instruments Wall Scanner 120 PROF, легко мог бы оказаться выше детекторов от компании Bosch. Однако из-за того, что по какой-то причине производитель заткнул центральное отверстие для разметки, а оно не всегда легко вынимается, помещаем прибор ниже своих прямых конкурентов.
Elitech Д 100, 4 500 – 4 700 руб
Модель предназначена для поиска цветных металлов, стали и дерева в стенах и перекрытиях. Кроме стандартных опций в нём имеется электронный уровень 100 мм. Корпус выполнен из красного ударопрочного пластика с обрезиненной черной рукояткой.
Прибор не плохо определяет расположение электрического кабеля в толще стены, прост в работе. Оповещение осуществляется звуковым сигналом, который дублируется на цветном дисплее. Работает от одной батарейки «Крона».
По техническим параметрам уступает расположенным выше конкурентам, потому и располагается ниже них. Брус деревянной обрешетки находит на глубине 20 мм, фазовый провод – на 50 мм, сталь – 100 мм, алюминий или медь – 80 мм.
Универсальное устройство, которое замыкает наш рейтинг лучших детекторов проводки из среднего ценового сегмента. Принцип работы идентичен ранее описанным моделям, после предварительной автоматической настройки обнаруживает цветные металлы, дерево, провода под напряжением, металл в стенах и перегородках.
Оповещение об обнаружении искомого объекта, осуществляется звуком и выводом картинки на жидкокристаллический экран. Причём по глубинным параметрам уступает заслуженно уступает тем, которые заняли лучшие места. Кроме того, сравнивая стоимость аппарата, легко обнаружить, что по этому критерию он дороже Элитеха и Ады (при лучших заявленных технических характеристиках последних).
Заблуждения и ошибки по обнаружению электропроводки в стене
Выше описано, как найти провод в стене с помощью приборов и подручных средств. Но есть якобы «народные методы» обнаружения спрятанной проводки, которые совсем не помогут и займут лишнее время:
Использование компаса. Существует теория, что применяя компас можно найти кабель. Но это миф, так как создать нужную магнитную индукцию в домашних условиях для реагирования компаса невозможно.
Обычным магнитным компасом иногда пытаются искать проводку Источник survival-mastery.com
- Применение магнита как искателя скрытой проводки. Существует гипотеза о привязанном на верёвке магните и его действии: если водить вдоль стены, то он будет отклоняться в том месте, где проходят электропровода. И следуя за колебаниями, отметить предполагаемые места залегания проводов. Но и этот метод не принесёт никакой пользы.
- Поиск скрытой проводки с использованием смартфона. Очень сомнительный метод, основанный на установленном специальном приложении, которое якобы сможет найти кабель. Смартфоны имеют встроенный магнитный датчик и, используя приложение, телефон превращается в металлоискатель. Но такое устройство будет давать реакцию на все, что содержит металлические части в стене.
FLUKE 2042
Обзор данного девайса решил написать в конце данной статьй из-за того, что он больше всех запал мне в душу. Не будем опираться на эмоции, приведу лучше ряд фактов. Начну, пожалуй, с недостатков. Fluke 2042 самый тяжелый из всех тестируемых приборов (особенно генератор). Это обуславливается (с моей точки зрения) большим числом элементов питания (а их там 6. Используются батареи типа АА). Габариты прибора увеличиваются за счет обрезиненного кожуха, но я считаю это плюсом. Добавлю в минусы высокую цену кабелеискателя Fluke 2042, но это спорный вопрос. Индикатор напряжения (без включения генератора) работает более-менее стабильно. В определенных условиях можно осуществлять поиск скрытой проводки без генератора (но я работаю исключительно с генератором, так как точность обнаружения повышается в разы). В остальном, прибор приносит исключительно положительные эмоции. FLUKE 2042 является действительно профессиональным кабелеискателем (определителем скрытой проводки). Только с данным девайсом получилось обнаружить проводку в стене, которая проходит на глубине около 5 см от поверхности за армирующей сеткой с ячейкой 50 мм (с остальными приборами сделать отыскать кабель не удалось). После успешного теста на своей квартире я даже не интересовался остальными средами (кирпич, дерево, пеноблоки и т.д), потому что был в его уверенной и надежной работе. Прибор выполняет все задачи, которые ставятся перед приборами данного класса. Сомневаюсь, что LA-1012 — это полная замена Fluke 2042, как пишут многие форумчане (скорее всего агенты производителей) на различных ресурсах. По поводу генератора от Fluke 2042: его можно включать в сеть, находящуюся под напряжением (максимум 400В). Маленькое отступление от темы. Мой хороший знакомый изначально купил LA-1012, поработал с ним недели 2 и пришел ко мне за Fluke 2042 (захотел сравнить эти два девайса). И что Вы думаете? Он через неделю купил новый Fluke 2042, а LA-1012 продал на AVITO. Еще через неделю прибегает и говорит, что деньги, потраченные на дорогой девайс он уже отработал (3 похода по частным домам). По точности поиска проводки. Самую худшую точность на различных стенах я получал +/-2,5 см. То есть ширина дорожки, которую я боялся сверлить, составляла 5 см. В остальных случаях точность обнаружения кабеля составляла в пределах 1-2 см. Хочется добавить, если Вы занимаетесь электрикой (может и не так часто), осуществляете монтаж натяжных потолков, производите отделочные и строительные работы, то целесообразнее всего купить Fluke 2042 и работать с удовольствием, экономя свое время, а так же нервы и время клиента. И не думайте, что я восхваляю именно данный прибор, я просто привожу факты. А что касается денег, то их Вы окупите в ближайшие пару-тройку заказов.
В заключении добавлю, данный обзор постарался сделать максимально прозрачным (интересы производителей во внимание не принимались). Постарался развеять ряд мифов, которыми окружены некоторые приборы
Если у Вас есть какие-либо возражения и наблюдения в работе данного или аналогичного оборудования, то буду рад их услышать. Производителям: определители скрытой проводки, которые не участвовали в данном обзоре, Вы можете предоставить мне на неделю для их тестирования. Результаты будут отображены в данной статье.
Обзор нескольких моделей детекторов проводки и металла
Начнем обзор с недорогих моделей, которые часто оказываются наиболее практичными для непрофессионалов, желающих сделать ремонт в своем доме.
Детектор напряжения UNI-T UT-12A
Этот недорогой и компактный прибор пользуется хорошей репутацией. Цена до 500-600 руб. Несмотря на свою простоту надежно обнаруживает скрытую проводку под напряжением. Устройство снабжено звуковой сигнализацией, которую можно отключить и ориентироваться по светодиодному индикатору, который будет мигать при обнаружении напряжения. Если индикатор не мигает, а горит постоянно, то это не признак неисправности прибора, а признак того, что пора менять батарейку.
Трассоискатель Mastech MS6812
Тестер для кабелей и детектор проводки MS6812 может находить скрытую проводку под напряжением. В комплект входит генератор, который расширяет возможности сканера. Если вы читали статью с начала, то знаете, что он дает возможность искать проводку даже без напряжения. А кроме того, можно найти место скрытого замыкания. Или вызвонить отдельный проводник в пучке, что иногда бывает нужно и является не самой простой задачей.
Искатель проводки BSIDE FWT11
При помощи разъемов RJ45 и RJ11 можно подключать кабели ЛВС, Ethernet и производить их проверку. Есть также возможность подключаться к кабелям при помощи “крокодилов”. Для шумных условий работы предусмотрено гнездо для головных телефонов (наушников).
Генератор и приемник-щуп питаются от батареек типоразмера 6F22 9 В (“Крона”). Щуп имеет встроенный светодиодный фонарик, который выручает в слабо освещенных местах.
Характеристики:
| Длина кабеля: | 300 м |
| Класс защиты: | IP40 |
| Функции: | трассировка, топология, генератор сигнала |
| Размеры: | 235 х 145 х 51 мм |
| Вес: | 500 г |
Сканер IdeenWelt (Германия)
Этот прибор можно отнести к комбинированным. В него входит катушка и емкостный датчик. Поэтому он может обнаруживать дерево и пластики. При поиске проводки такие функции вовсе не помешают, так как они иногда позволяют получить ответ на дополнительные вопросы. К несомненным достоинствам устройства можно отнести простоту обращения с ним.
В устройстве предусмотрена звуковая и световая индикация обнаруженных предметов.
Некоторые характеристики приводятся в таблице:
| Обнаружение проводки: | до 30 мм |
| Обнаружение металла: | до 50 мм |
| Обнаружение дерева: | до 38 мм |
Детектор металла Einhell TC-MD 50
Устройство комбинированного типа, использует магнитное и электрическое поле для обнаружения предметов. С обратной стороны имеется прокладка для того, чтобы не царапать стены при поиске, также можно использовать мягкое покрытие. Детектор имеет визуальную и звуковую сигнализацию. Если прибор не используется, то он автоматически отключается через 1 минуту.
Характеристики:
| Обнаружение металла (черный): | 50 мм |
| Обнаружение дерева: | 19 мм |
| Обнаружение металла (медь): | 38 мм |
| Обнаружение проводки: | 50 мм |
| Вес сканера: | 150 г |
| Вес в упаковке: | 340 г |
Сканер проводки BOSCH PMD 7
Многофункциональный сканер для обнаружения металлов, дерева и скрытой проводки. Все металлы обнаруживаются до глубины 70 мм, а проводка под напряжением – до 50 мм. Детектор имеет трехцветную индикацию (желтый, зеленый, красный цвета).
Калибровка в приборе автоматическая, обнаружение происходит в реальном времени. Питание производится от элемента 1.5 В. Вес всего 150 г. Производитель (Германия) дает гарантию на полтора года.
Детектор проводки Bosch GMS 120 M
Это прибор профессионального класса. Он позволяет определять проводку (под напряжением) на глубине до 50 мм. Дерево обнаруживается на глубину до 38 мм, черные металлы до 120 мм и медь – до 80 мм.
В приборе предусмотрена автоматическая калибровка. Имеется функция обнаружения центра. Кроме того, кольцо в середине предназначено для указания точного положения цели и нанесения отметки маркером на стену. Переключатель позволяет выбрать один из трех режимов работы: дерево, металл, проводка.
Дисплей сканера имеет подсветку. Для питания устройства используется батарейка 9 В. Имеется функция автоматического отключения при неиспользовании свыше 5 минут.
Сканер кабелей и металлических материалов BOSCH D-Tect 150 Professional
В конце обзора профессиональный прибор радарного типа. Он обнаруживает проводку на глубине 60 мм. Металлы (в том числе и стальная арматура) обнаруживаются на глубине 150 мм, трубы – 80 мм. Прибор весит около 700 г.
Главное достоинство прибора – высокая точность до 1 мм – обнаружения металла. Дисплей очень информативный. Калибровка этому радару не нужна, и он готов к измерениям сразу после включения.
Виды детекторов скрытой проводки
При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.
- Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
- Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
- Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
- Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.
Понятие и главные особенности детектора скрытой проводки
Аппарат предназначен для определения положения металлических предметов в стене без разрушения материала перегородки. Он используется для поиска проводки или металлического каркаса для крепления гипсокартонной обшивки. А также позволяет судить о наличии и расположении арматурной сетки, способной повредить сверло.
Точность определения положения металлических деталей зависит от производителя и конструктивных особенностей тестера.

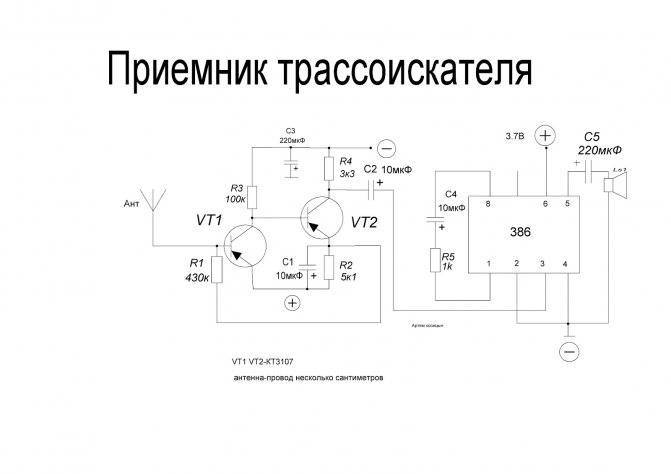

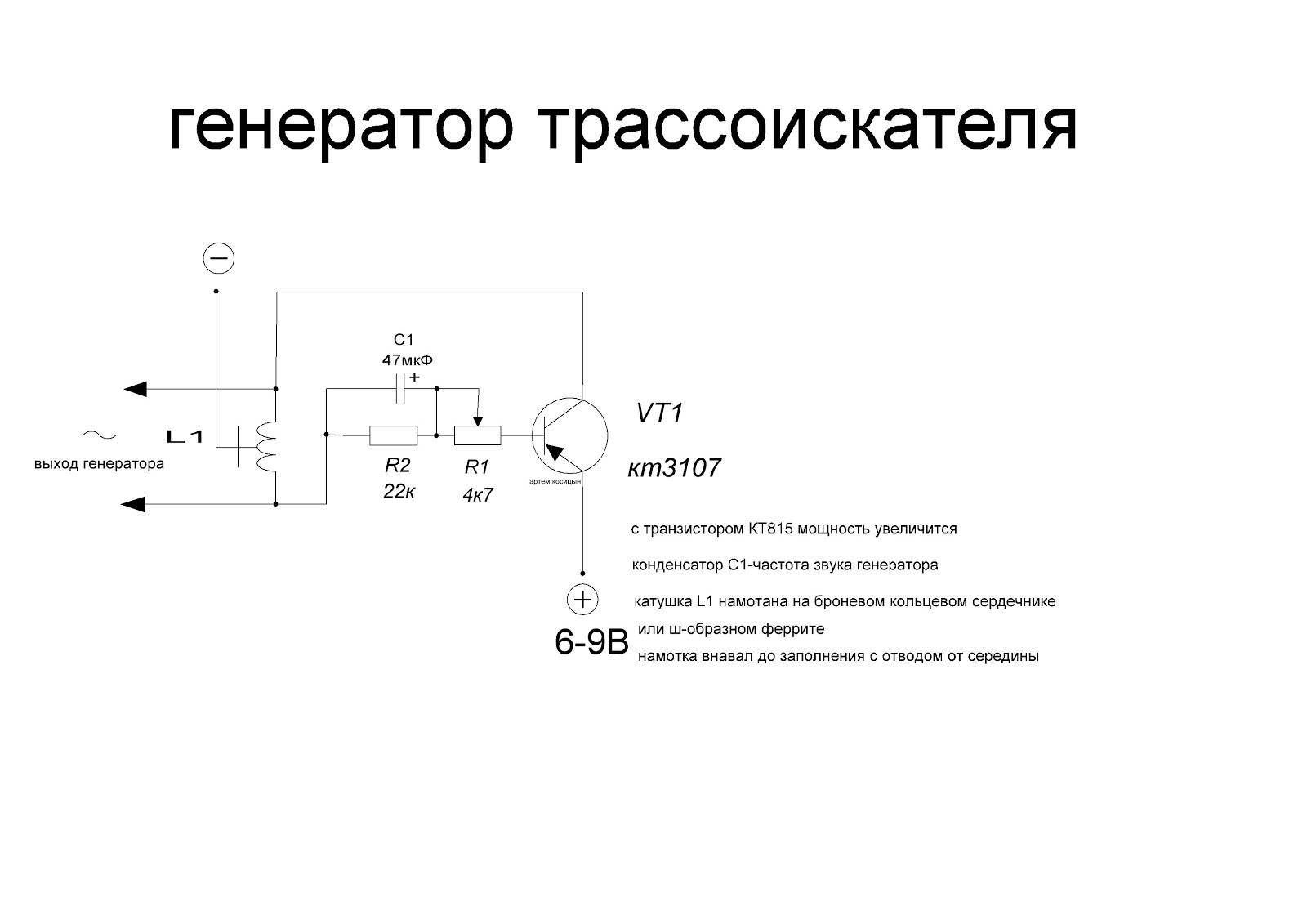

Устройство современных трассоискателей
Оборудование для быстрого поиска линий электропроводки может состоять из приемника и передатчика. Тестер подключают к кабелю, отсоединенному от сети. Передатчик генерирует высокочастотные сигналы, а приемник улавливает импульсы. Встроенный зуммер меняет тональность и громкость, позволяя найти положение проводки в стене. Оборудование определяет линии в перегородках из бетона или дерева.
Принцип работы
Принцип действия оборудования зависит от конструктивных особенностей. Например, при близком расположении проводов к поверхности стены в качестве тестера используют индикаторную отвертку.
По яркости свечения индикатора можно определить местонахождение проводки.

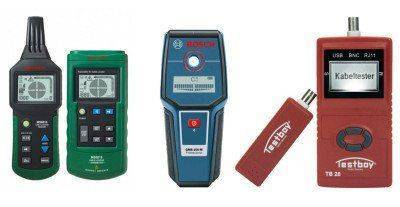

Лучшие трассоискатели
CEM LA-1012
18 700
Весьма интересный прибор, который рассчитан конкретно на поиск проводки, причем в том числе и глубокой, и не обязательно находящейся под стандартным напряжением бытовой сети. Впрочем, точнее говоря, это не один прибор, а два: сам детектор и передатчик. Принцип обнаружения проводки им прост: передатчик создает в проводе высокочастотный ток, который легче уловить даже на приличном расстоянии, чем стандартные несколько десятков герц. Одновременно передатчик, подключенный к доступному концу провода (например, в розетку, пролегание питания которой мы ищем), показывает напряжение на нем. Сигнал, генерируемый передатчиком, кодируется – благодаря этому можно одновременно использовать несколько передатчиков, выставив на них разный код, чтобы они не мешали друг другу, а приемник сразу мог показать, какую конкретно линию отыскал.
Серьезное преимущество детекторов с собственным сигнал-генератором – это возможность не только найти провод как таковой, но и обнаружение места скрытого обрыва. Так что функциональность у CEM действительно более чем достойная.
Что до минусов, то отметим, что и передатчик, и приемник питаются от «Крон». Но, если при работе с бытовой проводкой можно использовать двухполюсное подключение (передатчик переходит на питание от сети), то приемник «запасного» питания не имеет. Так что запас «Крон» в кейсе сделать стоит, даже у современных 9-вольтовых батареек емкость не назвать впечатляющей.
Ну и все-таки посоветуем почитать инструкцию перед использованием, хоть это для русского человека и нетипично – это позволит избежать недопониманий и банально неправильного использования детектора.
Основные плюсы:
- Обнаружение проводки на глубине до 2,5 м, в том числе обесточенной и оборванной
- Возможность трассировки нескольких шин одновременно с дополнительными передатчиками
Минусы:
Ограниченная длина от места подключения передатчика, на которой эффективно обнаружение
Как проверить купленный сигнализатор скрытой проводки
Если купленный прибор имеет достойное и проверенное качество, вам не запретят проверить его прямо в торговой точке. От вас требуется:
- включить приобретенное приспособление и попробовать найти любую видимую проводку включенных электроприборов или освещения. Подойдут точечные светильники и проводка от кондиционера;
- проделать тот же самый процесс, но немного отдалившись от проверяемой проводки;
- попробовать найти провод с отсутствующим напряжением с разных расстояний;
- попробовать накрыть приборы каким-то изолирующим средством (пенопластом, резиновым ковриком либо доской), разумеется, если вам позволит сделать это продавец.
Обращаем ваше внимание, проведенная проверка должна совпадать с описанием в инструкции, если так — это говорит о соблюдении качества при изобретении прибора
Современный индикатор для поиска электропроводки
Соотношение функционала и цены
Для того чтобы вы имели примерное представление о том, сколько может стоить датчик для обнаружения скрытой проводки в зависимости от ширины функционала, мы сравним три модели детекторов от авторитетных производителей.
Профессиональная категория
Одним из самых популярных брендов, производящих индикаторы скрытой проводки, является BOSCH. Не скажем, что они самые лучшие, по соотношению цена-качество. Аппараты как правило дороже аналогов, но техника БОШ часто встречается у профессионалов. Речь конечно идет о классе универсальных профессиональных приборов. В качестве примера, можно выделить такие модели, как: BOSCH GMS 120 Prof.
Профессиональные детекторы проводки.
| Материал | Сталь | Медь | Дерево | Электропроводка под напряжением |
| глубина поиска | до 120 мм | до 80 мм | до 38 мм | до 50 мм |
В таблице указаны приблизительные рабочие характеристики устройств этой категории. Для них характерно наличие жидкокристаллического дисплея, удобной клавиатуры, слотов памяти для хранения результатов, звуковая и световая индикация поиска. Стоит такой аппарат, как правило, не меньше 3500-4000 тысяч рублей.
Средний класс
Аппаратура данной категории обладает более скромными характеристиками. Встретить устройство с функций обнаружения древесины будет сложно, а глубина «прострела» по другим материалам меньше, чем у профессиональных приборов. Тем не менее, при работе в пределах, указанных в технической документации, точность так же высока. Характерным образцом детекторов этой группы можно назвать Black and Decker BDS200 или FIT 56535.
Детекторы среднего класса
Таблица приблизительных характеристик индикаторов среднего ценового диапазона:
| Материал | Медь | Сталь | Электропроводка под напряжением |
| глубина поиска | 25мм | 50мм | 50мм |
Несмотря на более узкий функционал, данные модели по-прежнему могут иметь ЖК-дисплей, регулятор чувствительности, ударопрочный корпус, световую или звуковую индикацию. Цена – от 1500 рублей.
Эконом
В качестве примера устройства данной модели мы рассмотрим DSL8220S. Аппарат неоднозначный: в технической документации производитель гарантирует обнаружение проводки под нагрузкой на глубине до 20 см. На практике это не доказывается, но при бытовом использовании прибор «простреливает» штукатурку как минимум на 60-80 мм. Хоть прибор и разработан для обнаружения различных материалов, эффективность поиска большинства из них не подтверждается. Имеет световую индикацию, реже – звуковую.
Экономичные детекторы
Тем не менее, такого устройства будет достаточно для домашнего использования, чтобы избежать порчи оснастки сверлильного инструмента или удара током при забивании гвоздей. Стоимость детектора эконом-класса составляет около 700 рублей.
И наконец, стоит отметить супер эконом варианты. Как правило, это индикаторные отвертки со встроенным детектором проводки и сигнализатором звуковым и светодиодным. Такие аппараты имеют очень большую погрешность и неточность в поиске проводов. Но для многих домашних нужд, такой датчик может быть достаточным. Стоимость индикаторной отвертки с функцией обнаружения скрытой проводки варьируется вокруг 200р.
индикаторная отвертка с функцией обнаружения скрытой проводки
А ниже небольшое видео по работе с такой отверткой.
Индикаторная отвертка
Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.
Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.
Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.
Контактная модель
Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.
Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.
Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

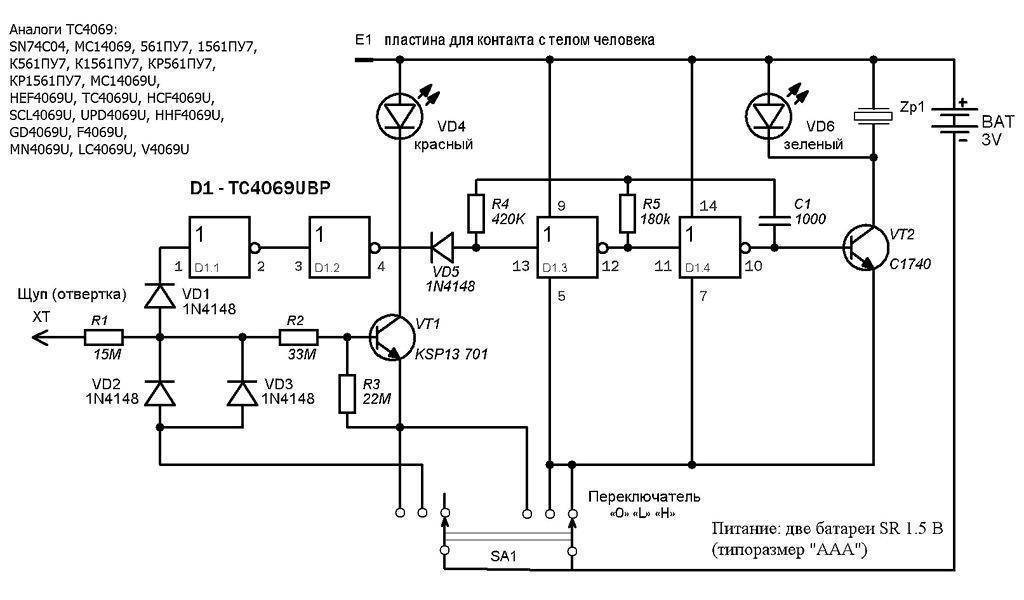

Бесконтактная модель
Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.
Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.
Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.
Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.
