Что сделать из бензопилы урал

Как создать газонокосилку, используя подручные средства

Чтобы быстрее справиться с высокой травой или привести в порядок газон, среди инструментов хозяина обязательно должна присутствовать газонокосилка. Можно приобрести обыкновенный заводской вариант техники, удобный в использовании, но следует учитывать, что цена газонокосилки будет значительной. Выполненная своими руками самоделка из бензопилы «Дружба» обойдется в полтора раза дешевле заводского устройства, а мощности вполне хватит для стандартного бытового применения.

Независимо от выбранного типа конструкции, триммер будет состоять из привода, каркаса, системы управления и ножей. Для удобства работы прибор дополнительно оснащают колесами, ножками, рукоятями и защитным кожухом, в котором собирается скошенная трава. Процесс изготовления газонокосилки начинается с создания каркаса удобного размера, чаще всего сложенного из металлических уголков. Оптимальным считается размер 25×25 см. В целом ход работ по изготовлению техники выглядит так:

  1. Используя болты, к готовой раме прикрепляют железные ручки, а на боковых частях монтируют колеса.
  2. Предварительно изучив характеристики бензопилы «Урал» или любой другой модели, с прибора снимают ручку и шину.
  3. При помощи шпилек с гайками к основе прикрепляется оставшаяся часть техники. Сделать это нужно так, чтобы вал редуктора, развернутого на 90˚, смотрел вниз.
  4. На следующем этапе потребуется удлинить газовый трос, а из двух трубок выполнить раздвижной вал, соединенный с редуктором.

Газонокосилка сделанная из бензопилы будет стоить намного дешевле, чем покупная

В качестве колес берут элементы из старых детских колясок или тачки. Если для изготовления использовать несколько труб разного диаметра, получится изготовить прибор с телескопической системой работы, способный изменять длину.

Это особенно важно, если устройством часто пользуются люди разной комплекции. Также создание телескопического вала поможет регулировать высоту травы после прохождения газонокосилки

Чтобы прибор служил дольше, не выходил из строя после встречи с твердыми камнями и качественно боролся с небольшими кустами, следует оснащать его качественными стальными ножами. Для удобного использования советуют дополнительно оборудовать косилку травосборником, чтобы не пришлось собирать остатки скошенной травы.

Снегоуборщик

Из бензопилы можно сделать отличный снегоуборщик и при этом сэкономить. Алгоритм действий будет таковым.

  1. Сделать раму из нескольких одинаковых труб, приварив их друг к другу. Две продольные трубы будут служить в качестве полозьев.
  2. Срезать под углом передние части труб и заварить отверстия в них.
  3. Приварить к двум продольным трубам две поперечные. Они должны быть в задней части создаваемой конструкции, где, собственно, будет находиться мотор.
  4. Извлечь двигатель из бензопилы. Для натяжения цепи подойдет звезда от мотоцикла.
  5. Для создания шнека нужно взять вал длиной примерно 0,8 м. На металлическом листе толщиной 2 мм вырезать 4 круга с диаметром 30 см. В кругах вырезаются отверстия диаметром 22 см, которые подрезаются.

Определив центральную часть вала, приварить 2 пластины 13х15 см. Они должны быть строго параллельно друг к другу.
К одной из сторон лопасти приварить винтовые ленты, установить распорки на вал и прикрепить к ним другие конце лент.
Для корпуса подойдут две круглые боковины, размером на 7 см больше шнека. К окружности боковин приваривается лист металла.
На вал установить подшипники, прижать их.
В качестве снегоотвода пригодится труба из алюминия.
Для окончательного сбора всей конструкции корпус, шнек приваривают к продольным трубам рамы. Двигатель должен быть так, чтобы звездочки были в одной плоскости.
На привод устанавливается цепь. Ручка делается из остатков труб.

Мотокультиватор

С его помощью можно обрабатывать небольшие участки. Изготовление мотокультиватора состоит из таких действий.

  1. Из бензопилы извлекается двигатель, бензобак, редуктор.
  2. Сваривается рама из металлических уголков с сечением 32х32 мм.
  3. К верхним поперечным уголкам крепится мотор. Под ним монтируется и закрепляется топливный бак.
  4. Опоры промежуточного вала скрепляются продольными уголками на передней стойке рамы.
  5. Из металлической поперечной перекладины длиной 30 см монтируется орган управления.
  6. На нижнюю поперечину рамы прикрепляются колеса. Их можно взять из старого автомобиля.

Работая с таким самодельным мотокультиватором, нужно делать перерывы. От продолжительной агрегат может перегреться и выйти из строя.

Если в хозяйстве есть старая бензопила, не нужно спешить выбрасывать ее. Она пригодится для многих полезных поделок, которые можно сделать своими руками. Имея фантазию и минимум познаний в технике, можно придумывать настоящие шедевры, полезные в домашнем хозяйстве.

Интересные самоделки из бензопилы своими руками

Время чтения: 8 минут Нет времени?

Помните известный фильм с брутальным Мелом Гибсоном? В постапокалиптическом мире люди воюют за воду, сражаясь на невероятной технике и используя для выживания самодельную механику. Можно поспорить, что большая часть всего этого работала на бензиновых двигателях, ведь только они являются полностью автономным оборудованием. И в реальном мире этот инструмент есть в арсенале практически любого дачника. Если у вас есть бензопила – не пропадёте в любых ситуациях. В этом материале редакция онлайн-журнала HomeMyHome.ru подготовила для вас обзор самоделок из бензопилы. Своими руками с помощью нехитрых приспособлений вы сможете изготовить на базе «Дружбы» или «Урала» множество полезных для хозяйства приспособлений.

Не спешите избавляться от «старушки» бензопилы, она вам ещё пригодится!

Бензопила для летательного аппарата

Покорив сушу и воду, изобретатели обратили свой взгляд в небо. Медиа полны сообщений о том, что очередной изобретатель оторвался от земли на автожире — самоделке или ранцевом самодельном вертолете с двигателем от бензопилы. В Австралии даже учреждена премия для пилота, сумевшего пролететь одну милю. Однако аэродинамические расчеты показали, что мощность двигателя явно недостаточна для отрыва от земли груза в 100 кг и уверенного управляемого полета. Четыре мотора по 5 лошадиных сил, работающие синхронно, теоретически могут справиться с такой задачей. Вопрос в синхронизации и настройке системы управления.

С развитием квадрокоптеров появился шанс приспособить их систему управления к вертолету — самоделке.

Что можно сделать из бензопилы Дружба

Техника, которую можно сделать своими руками из имеет большой список. Все ограничивается только фантазией мастера. В интернете опубликовано много видео с подробным описанием пошагового изготовления самоделок. В рамках статьи мы собрали только самые лучшие видео, на основании которых можно без проблем сделать нужную вам технику. Самой простой самоделкой считается лодочный мотор, а сложной – вездеход, мотособака, газонокосилка. Приведем примеры самоделок от простого к сложному.

Нож из шины

Эта поделка не имеет прямого отношения к бензопиле Дружба 4, однако пользуется спросом, т.к. нож из шины бензопилы Дружбы очень хорошо держит заточку, устойчив к коррозии. Для изготовления потребуется только сама шины от пилы. Цена на вторичном рынке варьируется от 200 до 500 рублей. Для реализации поделки предлагаем посмотреть интересное видео, автор которого подробно описывает, как сделать кухонный нож из шины. Особенность видео в том, что автор показывает простой метод проделывания отверстия в стали рукоятки, без сверления.

Велосипед

Чтобы сделать велосипед с двигателем от бензопилы Дружба понадобится сама пила и велосипед, желательно Кама с багажником. Процесс изготовления самоделки:

  1. Закрепить двигатель на раме велосипеда.
  2. Проложить тросик газа и курок на руль.
  3. Соединить цепью приводное колесо велосипеда и шкив на двигателе пилы.

Косилка (газонокосилка)

Чтобы сделать косилку, опять потребуется сама бензопила Дружба 4, маленькие колеса, нож и металлопрокат для изготовления корпуса и защитного кожуха. Нож подойдет либо от мотокосы, либо от газонокосилки, все зависит от того, какой рабочий диаметр будет заложен проектом. Представляем вашему вниманию на обзор видео, автор которого сделал косилку из бензопилы Урал (существенного отличия от Дружбы нет, поэтому и рекомендуем к просмотру).

Лодочный мотор

Переделать бензопилу в лодочный мотор уже будет гораздо сложнее, нежели в велосипед или косилку. Изделие будет нацелено на контакт с водой, а с ней, как известно нужно быть предельно внимательным. По рекомендациям многих мастеров, привод и вал лучше использовать от старого лодочного мотора. Двигатель от Дружбы 4. Останется только соединить их воедино. Для примера рекомендуем посмотреть интересное видео, автор которого сделал лодочный мотор из бензопилы Дружба 2. Автор демонстрирует работу пилы в бочке с водой.

Пилорама

Чтобы сделать пилораму из бензопилы, достаточно изготовить приспособление для продольного роспуска бревна. Ее задача – удерживать шину пилы в ровной плоскости относительно бревна. Для наглядного представления рекомендуем посмотреть видео демонстрации приспособы в работе. Из видео становится ясно, что для самоделки нужен минимум материалов – обычный металлопрокат (профильная труба).

Вездеход

Переделать бензопилу в вездеход уже очень сложно, но все-таки возможно. В интернете много видео, авторы которых реализовали данную идею. Вся суть заключается в том, что нужно изготовить свое шасси: раму, колеса, привод и т.д., а в качестве двигателя будет использоваться бензопила Дружба 4. Единственная рекомендация – это использовать вместо колес обычные камеры, связанные по периметру, такие колеса существенно легче тех, что с шинами, соответственно мотору будет гораздо проще во время движения.

На обзор предлагаем посмотреть интересное видео о самоделке вездеходе из бензопилы Дружба 4. В самоделке используется самокат, гусянка, поэтому это скорей всего снегоход, нежели вездеход.

Мотособака (мотобуксиробщик)

Изготовление мотособаки из бензопилы Дружба 4, как и в случае с вездеходом также сводится к первоначальной разработке шасси: рама, гусеница, управление и т.д. А двигатель пилы это всего лишь движущая сила.

Предлагаем посмотреть интересное видео, автор которого показывает, как сделать мотособаку почти из подручных материалов. Например, зацепы гусеницы изготовлены из обычных пластиковых труб, а весь каркас мотобуксировщика сварен из обычной профильной трубы маленького диаметра.

Вертолет

Переделка бензопилы в вертолет – это скорей всего просто эксперимент, практического применения нет. В интернете есть видео летательных аппаратов, авторы которых разработали такие проекты и реализовали в жизнь, например самодельный самолет из бензопилы.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

  • привода;
  • каркаса;
  • ручки;
  • колес;
  • ножей;
  • системы управления;
  • защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

  • сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
  • с помощью болтов или сварки к раме приделывают ручки из железных трубок;
  • по углам каркаса монтируют колеса;
  • снимают с бензиновой пилы ручку и шину;
  • прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;
  • удлиняют газовый трос;
  • из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
  • делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
  • с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Аэросани

Чтобы такая самоделка легко двигалась по снегу, одной бензопилы Урал недостаточно. Нужна большая мощность — как минимум 2 мотопил.

Изготовление аэросаней начинают с рамы.

Она должна быть легкой, потому используют трубы из алюминиевых сплавов.

Форма рамы — равнобедренный, вытянутый треугольник. В каждом его углу крепят вертикальную стойку, направленную вниз. На свободных концах располагают лыжи:

  • спереди с возможностью поворота велосипедным рулем;
  • сзади — бесповоротные, параллельно продольной оси саней.

Мотор от бензопилы крепят к основанию треугольной рамы — у редуктора выходной вал направлен назад параллельно оси рамы. На ней располагают также воздушный винт. Передачу вращения на последний от редуктора обеспечивают цепной передачей.

Рычаг для регулирования подачи топлива выносят на руль управления аэросанями. Для размещения спортсмена предусматривают в пределах передней части рамы легкое сиденье.

Насадка-лебедка на бензопилу – преимущества и функции

Самостоятельное изготовление буксировочного механизма из бензопилы требует использования определенных инструментов. Однако не все обладают нужной сноровкой при работе с дрелью и сварочным аппаратом. В этом случае можно купить насадку, которой оборудуется хозяйственная бензопила.

Насадка лебедка для бензопилы отличается небольшими габаритами и простым устройством. Ее легко установить, подключив к двигателю элементы, необходимые для передачи крутящего момента. При необходимости изделие можно снять. В среднем на это уходит не более 5 минут.

Сегодня насадки для буксировки выпускаются многими известными производителями. Эти конструкции можно использовать для буксировки автомобилей, весом до 2,5 т, а также для освобождения придомовой территории и проезжей части от упавших деревьев или бетонных разрушений.

Какие еще можно выполнить самоделки из бензопилы

Мотор от бензопилы можно использовать для самостоятельного передвижения практически любого транспортного средства. Так, оснастить приводом можно детский или взрослый самокат, который сможет разгоняться до скорости 10-15 км/ч. Главные преимущества использования самоката – высокая маневренность и отсутствие необходимости большого пространства для хранения. Тем более что для изготовления не придется разбирать бензопилу на детали. Нужно будет снять только шину и пильную цепь, которая заменяется велосипедной и служит деталью, передающей крутящий момент на заднее колесо.

Помимо изготовления транспортных средств, используя некоторые детали пилы, можно создать и небольшую мобильную электростанцию, которая достигает мощности 5 кВт. Чтобы создать генератор, от бензопилы потребуются мотор, стальная рама, электрораспределительная коробка с подключенными розетками, а также редуктор, с помощью которого крутящий момент будет поступать на вал генератора.

Довольно часто цепи от бензопил в своей работе используют ковали

У ковалей пользуются популярностью некоторые самоделки из цепи от бензопилы, например, некоторые создают цельнокованые ножи. Для этого цепь делится на куски, из которых потом и сваривают основания клинков путем накаливания их до 850 °C. Прессование расплавленной цепи происходит до тех пор, пока не пропадут пустоты между звеньями.

Для создания самоделок из бензопилы требуется знать основы простой механики, потому как нужно правильно соединить между собой все элементы. Не следует приобретать для изобретения дорогостоящий инструмент, для этого подойдут и бюджетные модели бензопил. При покупке необходимо учесть, что пила обязана легко разбираться, а детали для нее должны быть доступны в продаже. Для изготовления приспособлений лучше брать уже готовые чертежи, особенно если ранее не было опыта создания самодельных приборов.

Наши руки не для скуки

Бензопилу «Дружба» оптимально использовать в качестве двигателя и привода для следующих устройств:

  • генератора;
  • водяного насоса;
  • пилорамы;
  • циркулярки;
  • болгарки.

Простейшая ременная передача с бензопилы на автомобильный генератор обеспечит электрическим светом загородный домик или дачу. Этим же способом можно подсоединить её к центробежному насосу, чтобы откачать воду из подвала.

Из бензопилы легко конструируется подобие ленточной пилорамы, где вместо ленты будет двигаться каретка с закреплённой на ней пилой. Такая конструкция позволит самому распустить ствол дерева на брус. Теоретически можно пилить и доски, но из-за широкого реза будут большие потери.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

  • рамы;
  • двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
  • подвески, имеющей амортизатор;
  • руля;
  • пассажирского сиденья;
  • лыж либо гусениц;
  • системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами
. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя.
На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля
подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Инструкции по изготовлению своими руками

Пилорама из бензопилы Урал

Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.

Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.

На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.

Главные требования к любой конструкции и материалу:

  • Достаточная прочность.
  • Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.

При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.

Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.

После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.

Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.

Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.

Мини пилорама из бензопилы Штиль

Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.

Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.

При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.

О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.

Переносная пилорама из бензопилы Дружба

При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.

Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.

Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.

Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.

Снегоход

Начинают работу с рам снегохода и гусеничного блока, которые изготавливают в виде 2 сварных лонжеронов. В средних частях используют уголки 50х36, спереди и сзади устанавливают металлические пластины 2-миллиметровой толщины. У последних отгибают края на 90°, что добавляет деталям жесткости.

В передней пластине делают отверстие для вала, приводящего в движение гусеницы, в задней — для второй ее оси, которая является натяжной. Вблизи последних, с обеих сторон рамы монтируют натяжные устройства для гусеницы и цепной передачи.

К лонжеронам снизу приваривают 5 кронштейнов, имеющих открытые пазы. В них располагают оси поддерживающих гусеницу опорных катков. Последних 18, по 3-4 шт. на каждой оси — передней и задней на краях, средних — в шахматном порядке. Оси закрепляют в пазах с помощью гаек и контргаек.

Катки подходят от агрегата, который используется для сортировки картофеля, оси — от картофелекопалки. Оси отпускают, протачивают, нарезают резьбу М10. Между катками, для фиксации положения располагают дюралевые трубки соответствующего диаметра.

На каждый лонжерон приваривают 3 стойки, используя уголки 30х30. Соединяют по верху такими же поперечинами:

  • к передней и средней приваривают с правой стороны стальной лист толщиной 2 мм, на котором монтируют редуктор с промежуточным валом цепной передачи;
  • между другой парой устраивают ящик с крышкой, являющейся сиденьем.

На передние концы лонжеронов приваривают поперечную балку — траверсу переднего моста. К ее концам — втулки под рулевые лыжи, в середине — стойку, образующую моторный подрамник. Все детали из водопроводной трубы с внешним диаметром 32 мм.

Гусеницу для мотособаки используют от «Бурана». Ее укорачивают на 50 см и сшивают. Приводные и натяжные зубчатые колеса изготавливают по виду «бурановских» из крепкого пластика толщиной 1,5 см.

Для приводного вала гусеницы используют трубу наружным размером 28 мм. На краях:

  1. Приваривают фланцы, к которым через отверстия крепят зубчатые колеса.
  2. Впрессовывают в отверстия вала наконечники-цапфы, диаметр которых предварительно протачивают для посадки подшипников 80204. Один из наконечников делают длиннее и ставят на него ведомую звездочку, через которую приводится вал во вращение. Крепят ее гайкой М14, под которую конец цапфы протачивают и нарезают резьбу.

Аналогично приводному, но с 2 одинаковыми наконечниками, делают натяжной вал.

Двигатель бензопилы через свою раму монтируют на моторном подрамнике — стойке, имеющейся на поперечной балке. Сверху располагают бензобак. Редуктор разворачивают на 180°, закрепляют на площадке. На ней устанавливают также ходоуменьшитель — промежуточный вал. На нем крепят звездочки с количеством зубьев 38 и 10. Цепи для передачи вращения берут от мотоцикла «Восход», «Минск».

В рулевое управление входит:

  • опорно-рулевые лыжи, на которых установлены рычаги;
  • сошка рулевого вала, с которой жесткими тягами соединены рычаги лыж;
  • мотоциклетный 2-рычажный руль с рычажком управления газом вблизи правой рукоятки.

Стенки, дно ящика закрывают 4-слойной фанерой или досками. Его крышка служит сиденьем: для ее изготовления берут 6-слойную фанеру, закрывают слоем поролона и кожзаменителем.

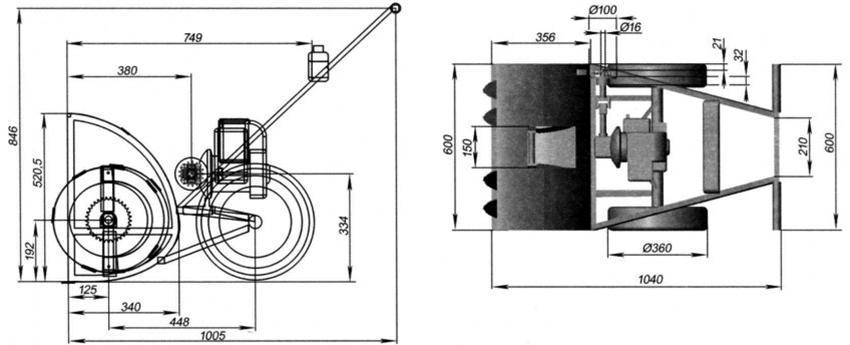

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

  • заборного отсека с расположенным внутри шнеком с лопастями;
  • ручки;
  • рамы;
  • выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

  • двигатель от пилы;
  • цепь;
  • болтики, гайки для креплений;
  • коммутатор и акселератор от горной велосипедной модели;
  • старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле

Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Лебедка

Лебедка-самоделка будет отличным подспорьем в строительстве и подъеме грузов на высоту, перетаскивании спиленного дерева, спасении засевшей в луже машины, вытаскивании из воды катера.Тяга такой самодельной лебедки зависит от мощности двигателя и от передаточного числа редуктора, и может достигать полутора тонн.Для конкретных применений агрегат снабжают дополнительными комплектующими: блоками, полиспастами, гаками, стропальными ремнями и анкерами для прикрепления к земле или к дереву.Для изготовления лебедки из бензопилы своими руками потребуется сварить прочную раму, на которой следует разместить двигатель, редуктор и барабан со стопором. На раме предусматривают отверстия и проушины для различных способов крепления устройства к земле, деревянному или бетонному фундаменту или к стволу дерева. Барабан можно взять от старой лебедки, а можно изготовить самостоятельно по чертежам.

Бензолебедка

Следует соблюдать правила безопасности при проведении подъемно-такелажных работ:

  • Тросы, гаки и строповочные принадлежности должны быть прочными и периодически испытываться на разрыв десятикратным усилием.
  • Стопор должен надежно фиксировать барабан и исключать самопроизвольное разматывание троса под нагрузкой.
  • При подъеме тяжестей лебедка должна быть закреплена на постоянном или временном фундаменте, вес которого должен в пятикратно превосходить максимальный вес поднимаемого груза.
  • Категорически запрещается стоять под грузом и в зоне его возможного разлета при падении, а также сбоку от натянутого троса при горизонтальном перемещении предметов.

Как заставить пилу «Дружба» служить в другом виде?

Если вы горите желанием дать вторую жизнь такой пиле, то от вас потребуются некоторые навыки и знания конструирования. Ведь работать придётся с бензиновым агрегатом, а иногда – самостоятельно вытачивать детали для нового устройства на токарном станке. Хотя для этих целей может привлекаться знакомый токарь. Либо деталь может быть сделана на станке с ЧПУ.

Важно также понимать, что переделка пилы иногда не принесёт ожидаемой мощности. Например, мотокультиватор, которому «достался» двигатель от «Дружбы», вряд ли сможет запросто справиться с довольно большим огородом. Но постепенно с его помощью можно будет обработать небольшой участок

Многие умельцы наверняка смогут соорудить такой мотокультиватор, в котором энергию двигателя будет передавать шестерёнка на ведущее колесо

Но постепенно с его помощью можно будет обработать небольшой участок. Многие умельцы наверняка смогут соорудить такой мотокультиватор, в котором энергию двигателя будет передавать шестерёнка на ведущее колесо.

Часто в деревне можно увидеть ещё рабочую косилку, для которой тоже была переделана бензопила «Дружба». Этот агрегат в пору сенокоса эксплуатируется без остановок длительное время и работает при этом не один сезон. Для создания такой косилки из конструкции пилы удаляется шина вместе с звёздочкой привода и цепью. При этом пила быстро переделывается в исходное состояние и способна запросто зимой резать дерево.

Если у вас, как говорится, ровные руки и есть небольшой садовый участок, то приобретать мотоблок вовсе не обязательно. Ведь обслуживание, а тем более, — покупка, — дело довольно дорогостоящее. Однако при наличии старой пилы «Дружба» или возможности её покупки за небольшую сумму, сделать мотоблок своими руками вполне возможно. Сам принцип такой переделки заключается в использовании двух звёздочек в качестве системы передачи усилия. Подобный самодельный мотоблок вполне сможет быть использован при работах на небольшом садовом участке.

Всем известна русская зама, которая часто преподносит настоящие «сюрпризы» в виде обильных снегопадов. Если у вас в такой период возникают серьёзные осложнения с уборкой снега, то стоит задуматься о конструировании небольшого снегоочистительного устройства, основой для которого и может послужить старая бензопила «Дружба». Для такого снегоочистителя нужно будет сконструировать шнековый механизм. Чтобы он качественно выполнял возлагаемые на него обязанности, материал для его изготовления должен быть эластичным и прочным. Такие характеристики имеются у резины. В качестве основы для передвижения самодельного снегоочистителя могут быть использованы санки. Сваливать снег возможно при переоборудовании водопроводной трубы с определённым изгибом.

Иногда в хозяйстве требуется такое устройство, как пилорама. Конечно, подобное устройство больших размеров вряд ли кто-то будет устанавливать у себя на участке. В то же время мобильное устройство, способное быстро распилить ствол дерева по определённым размерам, может быть вполне востребованным. Поэтому пилорама из бензопилы «Дружба» тоже была реализована народными умельцами. Подобных устройств существует несколько типов. Различаться они могут в основном конструктивно.

Для пилорамы из пилы «Дружба» должен быть создан какой-то стационарный каркас, который позволяет фиксировать саму пилу в определённом положении и задавать размеры для пропила. Но также есть конструкции, которые занимают очень мало места и их возможно даже сразу брать с собой в лес. И уже на месте распускать древесину.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
