Труборасширитель для медных труб. Какой выбрать?

Пошаговая технология пайки меди

Пайка медных труб начинается с подготовки соединения. От качества подготовки зависит надежность соединения, потому уделяйте этому процессу достаточно времени и усилий.

Пайка медных труб состоит из нескольких этапов

Подготовка соединения

Как уже говорили, срез трубы должен быть строго вертикальным, без заусенец, труба не должна быть замятой, край — ровный и гладкий. Если есть хоть небольшие отклонения, берем фаскосниматель или наждачную бумагу и доводим срез до идеала.

Надо снять окислившийся слой

Далее берем фитинг, вставляем в него трубу. та часть, которая заходит в раструб требует очистки. Трубу вынимаем и шкуркой снимаем верхний окисленный слой с этой части трубы. Потом ту же операцию проводим с внутренней поверхностью раструба.

Нанесение флюса

Флюс наносится на всю зачищенную поверхность — снаружи трубы и внутри фитинга. Тут никаких сложностей — кисточкой равномерно распределяют состав.

Нанесение флюса

Пайка

Обработанные фрагменты трубопровода вставлюятся один в другой и фиксируются. Если есть помощник — он может придержать части неподвижно. Если нет — придется ухищряться самостоятельно. Далее разжигается горелка, пламя направляется на место соединения. Температура пламени — от тысячи градусов и выше, а нагреть место соединения надо до 250-300 °C, а это занимает 15-25 секунд. Можно при этом ориентироваться на цвет флюса — как только он потемнел, пора вводить припой.

Правильное расположение горелки при пайке медных труб своими руками

Чтобы прогрев был равномерный, пламя горелки направляйте посередине стыка. Тогда прогревается вся зона сварки более равномерно.

Пайка медных труб мягким припоем

Припой вводят в место стыка — где соединяется фитинг и труба. По мере нагрева, он начинает плавиться, растекается и заполняет зазор между элементами. Нанести его можно только на половину длины — расплавившись, он затечет в остальное соединение. Собственно, это все — пайка медных труб закончена. Все остальные соединения делают также.

При использовании жесткого припоя все почти также, только применяются другие горели — газопламенные, и в процессе пайки надо трубу проворачивать, наматывая размягчившийся припой на трубу.

Как паяются трубы, применяя расширитель

Процесс устройства соединений, применяя труборасширитель для медных труб:

  1. Подготовка оборудования и отводка из меди.
  2. Отводки обрезаются в требуемом месте и зачищаются заусенцы.
  3. Подготовка инструмента.
  4. Обработка отверстия до нужного диаметра.
  5. При необходимости производится калибровка.
  6. Другой необработанный отводок вставляется в подготовленное и обработанное отверстие.
  7. Пайка стыков.
  8. Полное охлаждение соединения.

Все действия занимают у мастера не больше получаса, но без остывания.

Не стоит принудительно охлаждать место пайки, так как повышенный риск возникновения микротрещин, что приводит к течи. Желательно место пайки не трогать сутки, но при экстренности проведения работ, нужно подождать не меньше двух часов.

Использование расширителя возможно при фитинговых и цанговых соединениях.

Применение при сварке на фитингах

  • Резаком для меди обрезается труба, требуемого размера;
  • гратоснимателем снимается фаска снаружи и внутри торца;
  • подготовленный край зачищается скотч-брайтом или мелкозернистой наждачной бумагой с наружной стороны фитинга;
  • такие действия выполняются и для внутренней поверхности фитингового соединения;
  • зачищенный отводок трубы и часть фитинга изнутри покрывается пастой или флюсом;
  • соединенные элементы зажимаются на тисках;
  • при помощи ацетиленовой горелки нагреваем соединение, плавно проводя в месте стыка припоем;
  • после нагревания меди, все излишки припоя убираются тряпкой.

Эти действия сравнимы с обыкновенной пайкой по меди с применением труборасширителя, но без фитингового соединения.

Цанговое соединение при помощи труборасширителя

Расширители активно применяются при цанговых фитингах. Цанги и фитинги должны быть медными или выполнены из сплава, но с обязательным содержанием меди.

Накидную гайку накидываем на трубу вместе с уплотнительным кольцом.

Поперечный срез развальцовывается и вводится фитинговый хвостовик с резиновыми кольцами, которые будут давать полную герметичность для получившегося соединения.

На заключительном этапе гайка просто затягивается.

Обжимные пресс-фитинги

Пресс-фитинги из меди или с высоким ее содержанием также являются соединительным элементом при устройстве трубопровода из меди. Для проведения работ потребуется специальный инструмент, при помощи которого будет выполняться обжим. Порядок проведения работ для устройства соединения очень похож на цанговое соединение, но есть небольшие изменения. В данном случае применяется не цанговый фитинг, который имеет уплотнительное кольцо и накидную гайку, а похожий элемент, имеющий мягкую гильзу, обхватывающая трубу по всему диаметру. Получается соединение, которое не разбирается и является очень прочным.

Схема работы:

  • Для обрезки трубы применяется секатор, а сам срез выполняется под прямым углом;
  • по поперечному сечению необходимо снять фаски, как снаружи, так и изнутри;
  • отверстие нужно развальцевать;
  • отводок надевается на фитинговый хвостовик с последующим упором;
  • обжимные клещи фиксируют соединение.

Соединение не разборное, не проверив предварительно все размеры, не начинайте работы. Исправить не получится, придется брать новый комплект.

Рассмотрим труборасширители CPS

На фотографии можно увидеть представителя из данной серии, который можно смело назвать бюджетным вариантов. Спрос на него достаточно высок, поэтому многие заинтересованные покупатели спрашивают о том, как же работает эта штуковина. Итак, смотрим на труборасширитель китайского производства.

Купить его легко, стоимость минимальна – 1250 рублей. Вот так выглядит расширитель в развернутом виде, без упаковки

Инструмент в рабочем состоянии.

Сведенные вместе ручки.

На фотографии пружина осталась внутри.

Таким инструментом расширение не происходит сразу, но выдерживать все этапы. Сначала постепенно вставить расширитель в трубу, потом медленно проворачивать, двигать по кругу, это способствует расширению. Чаще всего отверстие получается в форме эллипса. Тем не менее, практика показала, что вполне возможно добиться круглого расширения. Что заметно на предыдущих фотоснимках. На трубе можно делать специальные отметины, которые обозначат, до какого момента нужно ее вставлять. Запаивать такие трубы тоже можно

Особое внимание за тем, сняли ли вы заусенцы перед тем, как расширять трубу. Ее нужно тщательно зачистить перед работой

Расширяя, не нужно прилагать больше усилия, чрезмерная напряженность может привести к разрывам труб. Если расширение проходит трудно, то можно помочь себе таким способом. Нагревать медь, используя сварочную грелку, доводим ее до такой температуры: 500 С.

Как выбрать труборасширитель

Как использовать инструмент, какой из видов будет лучшим в работе, его производительность и универсальность.

Рынок инструмента предлагает мастерам различные типы труборасширителей. По производительности лучшими являются пневматические труборасширители. Инструмент дорогой, но его возможности на высоте. Состоит из головки с лепестками. Сжатый воздух, поступая на нее, расширяет стенки обрабатываемой трубы до получения отверстия нужного диаметра. Предусмотрены сменные головки, дающие возможность увеличивать диаметр до требуемых размеров. Главный конструкционный элемент данного инструмента – пневмоцилиндр, обеспечивающий давление.

При небольших объемах целесообразно применять ручной труборасширитель, который похож на клещи. Ручки у него длинные и действующие как рычаги.

Заключение

Вальцовка (расширение) труб из меди – несложный процесс доступный для любого. Но как и во всяком другом деле нужны опыт и сноровка. Необходимо попрактиковаться с трубами разных диаметров, чтобы впоследствии получить герметичное и прочное соединение.

Для мастеров-сантехников, работающих в этом направлении, нужен профессиональный инструмент или набор, который позволяет проводить работать оперативно, с минимальными трудозатратами.

Для домашних работ пригодится простой расширитель, который имеет всего несколько насадок, коих будет достаточно для устройства системы водообеспечения или системы отопления.

Самостоятельная развальцовка с применением расширителя дает возможность получить нужный диаметр трубы на трубопроводе, без приобретения специальных станков или другого оборудования.

Виды трубореза для медных труб

Теперь о видах труборезов, предназначенных для реза труб из меди. Как уже и говорилось ранее, существует, по меньшей мере, два вида инструмента, способного справиться с данной задачей. Существуют ручной труборез для медных труб и электрический инструмент. Поэтому, далее мы рассмотрим подробно оба вида этого инструмента.

Роликовый труборез. Одним из самых распространенных видов ручного инструмента, который применяется для резки медных труб. Стоит отметить, что в свою очередь, роликовый труборез может быть предназначен для различных материалов – так, существуют универсальные роликовые инструменты, которые способны производить рез стальных, пластиковых и медных труб. Существуют модели, позволяющие производить разделку, исключительно медных и алюминиевых труб, таким образом, такой труборез предназначен для мягких металлов. Очень важным свойством, которое должно присутствовать в любом труборезе, в том числе и ручном роликовом, это то, что он не должен деформировать стенки изделия. Если во время работы этого не наблюдается, то можно вполне утверждать о том, что данный труборез является качественным.

Электрический труборез для медных труб. Сразу стоит отметить, что этот вариант трубореза на порядок дороже, ведь принцип его работы заключается в работе высокопроизводительного электродвигателя, который приводит в работу режущие детали, после чего и производит распил труб. Двигатель такого трубореза работает не менее чем на 500 об/мин, поэтому он способен разрезать медные трубы с очень большой скоростью. Например, трубу диаметром 12 мм, инструмент способен разрезать, приблизительно за 3 секунды.

Среди прочих достоинств электрических труборезов стоит выделить возможность автозахвата, которая позволяет производить рез установленных труб, с зазорами порядка 35-37 мм от поверхности стены. Также, стоит отнести широкий спектр работы с трубами – он способен резать медные трубы диаметром от 12 до 28-35 мм. Электрические труборезы могут питаться как от сети, так и от аккумуляторной батареи. Коротко говоря, такой вариант инструмента является наиболее удобным и комфортным, кроме того, такой труборез является и достаточно надежным инструментом для работы с медными трубами.

Газовая сварка секреты технологии

Источником получения энергии в данном способе является газовый баллон. Сварка меди, выполненная по такой технологии, позволяет получить надежное и качественное соединение. Ввиду того, что медь обладает повышенной теплопроводностью, следует применять пламя с усиленной мощностью. Рекомендуемые значения:

  • 150 литров за час при толщине трубы менее 10 мм;
  • 200 литров в час – для всех остальных изделий.

Некоторые хитрости, выполняя которые, сварка меди газовым баллоном будет успешной, правильной и высококачественной:

  • Все действия необходимо выполнять быстро, не прерываясь. Так можно минимизировать контакт расплава с кислородом и избежать нежелательных трещин;
  • Пламя лучше использовать восстановительное;
  • Направлять пламя на трубу необходимо под прямым углом;
  • В качестве присадки рекомендуется использовать медную проволоку или любую другую металлическую при условии, что она содержит раскислители;
  • Кромку трубы необходимо зачистить до чистого металла;
  • Тепло газовой горелки следует распределять таким образом, чтобы присадка плавилась раньше трубы;
  • Для увеличения прочности сварочного шва, после сваривания изделия необходимо проковать. Делают это в холодном состоянии при условии, что толщина стенки изделия не превышает 5 мм;
  • Затем следует поддать шов отжигу при температуре 500 – 550 градусов;

Температура менее 500 градусов станет губительной для меди, она спровоцирует потерю прочностных характеристик.

Последним этапом станет опускание в холодную воду.

Аргонодуговая сварка меди, именуемая также ТИГ, выполняется с помощью аргона, или смеси аргона и гелия. Кроме того, для осуществления сварочного процесса, как в промышленных, так и в домашних условиях, потребуются вольфрамовые электроды.

Вольфрамовые электроды относятся к неплавящимся и характеризуются хорошей устойчивостью дуги.

Особенности выполнения соединения:

  • Если применяются вольфрамовые электроды, сваривание необходимо производить при постоянном токе;
  • Электроды лучше зачистить до чистого металла перед свариванием;
  • В процессе работы электроды рекомендуется направлять на поверхность шва;
  • В некоторых случая допускается использовать плавящиеся электроды.

Более детально технология ТИГ сваривания изображена на рисунке:

Дуговая сварка меди позволяет выполнить высококачественное соединение при правильном соблюдении технологии.

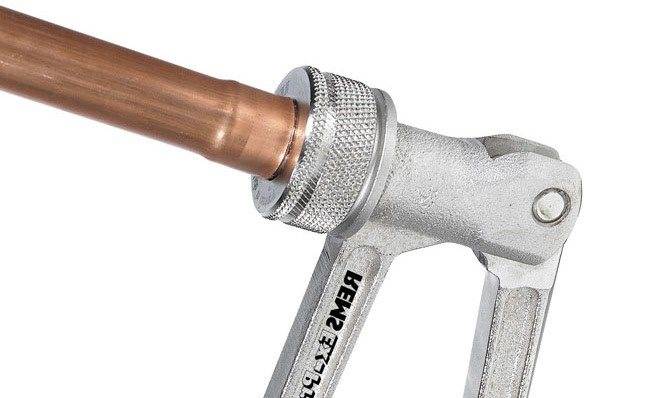

Расширитель труб

Расширитель труб простой

Расширитель труб необходим при выполнении паяных соединений медных труб хладагента. При выполнении монтажных и ремонтных работ на фреоновых трассах систем кондиционирования и холодильных машин. Расширитель труб также необходим при монтаже медных трубопроводов систем отопления и водоснабжения.

Медь – это мягкий металл, позволяющий сократить количество резьбовых муфтовых соединений за счёт сравнительно лёгкого и нетрудоёмкого выполнения паянных соединений. Высокая прочность и герметичность обеспечивается за счёт плотного прилегания стыкуемых участков трубопроводов на сравнительно протяжённом отрезке. Для этого одна из соединяемых труб подлежит расширению – её внутренний диаметр теперь должен соответсвовать изначально наружному. Нужный диаметр и протяжённость расширяемого участка обеспечивает инструмент расширитель труб.

Расширитель труб гидравлический

Ручной гидравлический механизм, предназначенный для расширеня труб диаметром 3/8 “, 1/2”, 5/8 “, 3/4”, 7/8 “, 1″, 1-1/8” (от 10 мм до 42 мм) легко и с меньшими усилиями.

В комплекте – гидравлический труборасширитель, 7 насадок (расширительных головок), труборез, пластиковый чемодан с ячейками, инструкция.

Используется для мягкой медной трубы, алюминиевой трубки, титановой трубки из мягкой стали, и других мягких трубок. Сегменты труборасширителя изготовлены из высококачественной закаленной стали.

  1. Убрать заусенцы внутри трубки.
  2. Отжечь при необходимости трубку (для жесткой или толстой стенки трубы).
  3. Привинтить головку на расширитель.
  4. Приставить конец трубки на головку расширителя.
  5. Повернуть ручку разгрузочного клапана в положение «On». Привести в действие рычаг, пока трубка не будет расширена до конца.
  6. Поверните ручку предохранительного клапана в положение “OFF”, чтобы ослабить голову. Убрать расширенную трубу.

Расширитель труб гидравлический Value

Расширитель труб гидравлический Value – с комплектом насадок 3/8 “, 1/2”, 5/8 “, 3/4”, 7/8 “, 1″, 1-1/8”, труборезом и зенковкой в пластиковом чемоданчике (Hydraulic Tube Expander).

Расширитель медных труб гидравлический с комплектом расширительных головок от 1/4 “, 3/8 “, 1/2”, 5/8 “, 3/4”, 7/8 “, 1″, 1-1/8”, 1-3/8 “, 1-5/8 “, 2-1/8 “, а также с карандашной зенковкой и труборезом в пластиковом кейсе. Цена: 18000 руб.

Расширитель труб эспандер

Компактный качественный расширитель труб для работы одной рукой. Расширитель труб эспандер предназначен для расширения медных труб систем кондиционирования и холодильных агрегатов.

В транспортном положении ручки инструмента складываются, в рабочем – легко разворачиваются и расширитель труб готов к работе. Насадка инструмента вставляется в трубу и сжимающими движениями кисти приводится в действие. Рабочая головка расширителя-эспандера состоит из двух половинок, разделённых вдоль продольной оси. При сжимании ручек эспандера половинки расходятся и расширяют трубу в одной из плоскостей.

Чтобы добиться равномерного расширения до нужного диаметра по всей окружности трубки – расширитель труб поворачивают по оси в расслабленном состоянии и потом снова сжимают ручки эспандера. Операция занимает считанные секунды и сравнительно небольшие усилия. Полученная муфта имеет стандартный диаметр, готова к вставке трубы и выполнению паянного соединения!

Преимущества: компактность, простота использования, дешевизна (цены на массивные рычажные расширители таких фирм как Rems, Virax, Ridgid, Rothenberger начинаются с 7500 рублей и выше – сравните с нашим – всего 1200 руб.).

Конструкционные особенности изделия

Продаются труборасширители от простых ручных образцов, применяемых в быту, до сложных электронных модулей, которые используются в промышленности.

Ручной труборасширитель состоит:

  • элемент основания;
  • зажимы и фиксаторы;
  • рукоять;
  • насадочные головки;
  • элемент для передачи усилия.

Материал основания – сталь с одной или несколькими трубками, которые имеют разные диаметры и совместно скрепленные. Трубки оснащаются ручками для хвата. В верхней части инструмента находится головка, на которую надеваются насадки (насадка). Насадка вращается или выполняет расширение. В простом инструменте не предусмотрено менять насадки, а расширение делает головка.

Модификация насадок разная. Это и круглые металлические кольца, которые незначительно меняют диаметр при помощи давления на рукоять, и сложный лепестковый инструмент.

В ручных моделях труборасширителей пружины передают момент усилия. Но есть инструмент, который оснащается для передачи усилий электроприводом, гидравликой и пр.

Пресс-клещи

Способ монтажа медных трубопроводов с применением пресс-фитингов позволяет избежать процесса нагрева соединяемых элементов. Герметичность достигается путем обжатия соединительного элемента с уплотняющим кольцом, которое располагается в гребне фитинга.

Пресс-клещи, применяемые для выполнения этой операции могут быть:

  • ручными,
  • иметь электрогидравлический привод (работа с таким инструментом доставит профессионалу настоящее удовольствие).

Также как и труборасширитель, пресс-клещи могут выпускаться для работы только с одним видом фитингов или же это могут быть универсальные модификации со сменными обжимными муфтами.

Помимо обжима гребня фитинга с уплотнительным кольцом, кромки клещей производят вдавливание металла в трубу в виде борозды по окружности элемента. Это обеспечивает дополнительную герметизацию и предотвращает возможность непроизвольной расстыковки соединения.

Основные требования к пресс-клещам стандартные и не отличаются от тех, которым должен соответствовать весь инструмент для монтажа медных труб:

  •  они должны быть сделаны из прочных, неподдающихся коррозии материалов,
  • иметь небольшой вес,
  • быть удобными в работе.

Вы, конечно, можете попытаться сэкономить, приобретая инструмент дешевого ценового сегмента, но это может быть оправдано для выполнения только разовых работ. Если же вы планируете заниматься монтажом медных труб на более профессиональном уровне, тогда позаботьтесь о приобретении качественного инструмента. Именно он станет гарантией качества и скорости монтажа.

Технические параметры расширителей

  • Диаметры труб, которые могут быть подвергнуты расширению конкретным инструментом. Существуют модели, способные работать со множеством различных диаметров, что очень удобно. Например, ступенчатый расширитель Rothenberger А1. Достаточно приобрести один такой труборасширитель, цена на который составляет от 32 тысяч рублей, и можно работать с самыми разными диаметрами трубопроводов.
  • Толщина стенок обрабатываемых труб. Для каждого инструмента указывается толщина для различных материалов труб. Так, для меди, нержавейки, алюминия, мягкой стали и пластика данный показатель будет различным.
  • Для аккумуляторных моделей важен тип аккумулятора, его емкость и вольтаж.
  • Стоимость расширителя. Так, на труборасширитель цена устанавливается в зависимости от его функциональных возможностей, материала изготовления, фирмы-производителя. Например, муфтирующие клещи, предназначенные для работы в ручном режиме, имеют невысокую стоимость. А вот аккумуляторный или электрический труборасширитель купить выйдет в несколько раз дороже.
  • Масса прибора.

Наши преимущества

В компании ТБС вы можете купить труборезы для стальных труб от ведущих мировых производителей:

  • SCHULZE (Германия);
  • EXACT (Финляндия);
  • HONGLI (КНР);
  • REMS (Германия);
  • RIDGID (США).

Мы поставляем исключительно сертифицированную продукцию, обеспеченную годовой гарантией и сервисной поддержкой производителя.

Компания придерживается гибкой ценовой политики. Стоимость станка-трубореза и расходных материалов зависит от набора опций и рыночной конъюнктуры. Постоянные клиенты компании могут рассчитывать на льготы и скидки. В разделе Спецпредложения вы узнаете, как дополнительно сэкономить на покупке станков-труборезов.

Виды труборасширителей

Этот инструмент может иметь ряд особенностей, в зависимости от того, для какой именно работы он предназначен. К примеру, чтобы монтировать магазинное оснащение, такое как горки либо бонеты, очень полезен пневматический вид расширителя труб. Многие бригады используют этот инструмент, держат его под рукой.

Рекомендуем: Швеллер стальной: ГОСТ 8240 97, размер, вес 1 метра,

Пневматический

Выглядит он так:

Вот еще одна фотография инструмента, как он выглядит в руках.

Рассмотрим, как работает этот вид. На нем накручена специальная голова, размером с дюйм, диаметр подбирается непосредственно под инструмент. Нажимаем на рычаг и труба начинает расширяться. Работает с трубами разных диаметров, начиная с 3/8 и по увеличению. Бывает, что в комплекте нет нужной головки, чаще всего недостает крупных размеров. В таком случае, можно их отдельно купить, это не проблема. К примеру: у нас возник подобный момент. Потребовались головки с диаметрами 5/8 и 1/8, но их не оказалось. Пришлось обращаться в магазины. Это не может обрадовать, так как потребуются дополнительные расходы. Имеет много похожих черт с пневматическим расширителем следующий инструмент, о котором пойдет речь. Это ручной вид труборасширителя. Принципы у них практически одинаковы. Главное отличие – он представлен клещами, их нужно сводить ручным способом. Посмотрим на ручной расширитель труб, в котором снята головка.

Этот же инструмент, но на нем надета головка.

В рабочем состоянии, рядом лежит вторая головка.

На фотографии показаны сведенные ручки, расширение трубы.

Так выглядят головки для инструмента, диаметр — дюймовый.

Очень выгодно то, что ручки удлинены, это значит – сил прилагать не нужно, минимальные усилия – большие результаты. Головка вставляется в трубу, тогда можно начинать расширять ее. Достаточно свести ручки лишь до половины от их общего хода, потом ослабить. Затем нужно проворачивать головку внутри трубы, снова нажать на ручки, теперь на полный ход. Если придерживаться этих простых правил, труба расшириться так, как нам нужно, но при этом не произойдет взрывания.

Особенности и советы

Не важно, какая труба будет расширяться. Понятно, что при разных диаметрах под расширение идет труба, которая имеет больший диаметр. Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках

Это важно для всех металлов, в том числе для меди, пластичной и податливой

Это делает процесс менее трудоемким, а сам металл подвергается меньшему деформированию, что позитивно сказывается на его характеристиках

Это важно для всех металлов, в том числе для меди, пластичной и податливой

Лучше выбирать конусные насадки, которые при вращении постепенно проникают в отводок, расширяя его.

Нужна ли калибровка? Все зависит от того, насколько аккуратно пользовались расширителем. При некачественных действиях калибровка потребуется.

Специалисты советуют нанести припой не менее двух раз, исключая неверное убеждение, что и так будет хорошо держаться. При пайке нужно следить за температурой. При сильном нагреве или наоборот охлаждении, первыми будут реагировать стенки трубы, делая уже расширенный диаметр большим или меньшим. Соответственно нарушается весь процесс с применением расширителя.
