Что можно сделать торцовочной пилой

Торцовка из болгарки

Технические характеристики торцовки с протяжкой, собранной своими руками:

• обороты диска — 4500;
• длина пропила — 350 мм (намного выше, чем у заводского инструмента среднего класса).

Инструмент можно снять со стола и использовать болгарку по обычному назначению.

1. Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
2. На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
3. Для предохранения от стружки обойма прикрывается коробом.
4. Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
5. Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
6. Последний этап работ — изготовление защиты для диска.

• очень шумно работает;
• для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.

Как сделать с протяжкой?

Если обычная торцовка имеет только маятниковый ход (по полукругу), то на торцовке с протяжкой пила может перемещаться ещё и по горизонтали. Такая торцовка может резать в размер по длине заготовки большей ширины.

Если у простой торцовки ширина заготовки ограничена шириной диска при максимальном погружении в материал, то у варианта с протяжкой добавляется ширина хода пилы по направляющим.

У заводских торцовок с протяжкой конструкцией предусмотрен как маятниковый ход по полукругу, так и горизонтальный ход пилы по направляющим.

Большинство самодельных торцовок с протяжкой проще в самом принципе конструкции. У них нет маятникового хода по полукругу, а есть только горизонтальное перемещение по горизонтали.

Пример изготовления самодельной торцовки с протяжкой в этом видео:

Такую конструкцию нельзя назвать торцовкой в чистом виде, это скорее аналог, способный выполнять некоторые операции. Её плюс:

• доступность материалов,
• сравнительная простота изготовления,
• возможность пилить ширине заготовки.

Минусы:

• ограниченный функционал, нельзя пилить под углами в разных плоскостях,
• неудобен ввод длинных заготовок под пилящий диск,
• для длинных заготовок, которые размещаются перпендикулярно самодельной станине и пиле, придется дополнительно делать опорный верстак.

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать исключительно для подрезания торцов различного пиломатериала. Некоторые модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при неподвижном состоянии заготовки, что определяет более качественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается довольно часто, так как только при его использовании можно сделать чистый, ровный торец. Пилы, созданные своими руками, могут служить на протяжении нескольких лет без капитального ремонта.

Как резать под углом

Конструкция торцовочной пилы позволяет нарезать заготовки под любым углом и наклоном. Сделать это можно при помощи поворота платформы:

• выставляем на платформе необходимый угол и фиксируем его при помощи специальной ручки;
• надежно фиксируем деталь при помощи струбцины;
• включаем агрегат и отпускаем диск вниз.

Второй способ связан с изменением угла наклона диска по вертикали:

• ослабляем фиксатор;
• перемещаем струбцину;
• выбираем на шкале наклона диска нужный угол;
• зажимаем фиксатор;
• закрепляем заготовку в струбцине;
• включаем инструмент и приступаем к работе.

Примечание!!! Результаты работы торцовочной пилы будут неудовлетворительными, если инструмент не был настроен. Подробнее об этой операции можно узнать в инструкции по эксплуатации или в интернете.

Надеемся, что эти простые советы помогут новичкам быстрее освоиться с эксплуатацией торцовочной пилы.

Диаметр диска и параметры реза

Одни из самых важных параметров пилы — это диаметр диска и параметры реза. В домашней мастерской будет совершенно достаточно диска в 250 мм с посадочным диаметром в 30 мм. Профессиональные системы комплектуются дисками большего диаметра, доходящими до полуметра.

Характеристика по диаметру диска и параметру реза

Длина реза в системах начального уровня обычно не превышает 150 мм. Если же нужно проводить раскрой плитного материала, то потребуется станок с опцией горизонтального перемещения и двумя направляющими достаточной длины. Как правило, устройства такого класса комплектуются и системой протяжки.

Максимальная толщина материала также зависит от класса и мощности торцовочной пилы, для систем начального уровня — это 50 мм, у профессиональных агрегатов доходит до 150.

Еще один важный параметр – это привод и тип передачи. Торцовочные пилы снабжают двумя видами электродвигателей — асинхронным или коллекторным. Асинхронный менее шумный и не нуждается в обслуживании, коллекторные двигатели обладают отличным ресурсом, но нуждаются в техническом обслуживании и периодической замене щеток.

Вращающий момент с оси двигателя на ось рабочего диска передается также двумя основными способами — зубчатой или ременной передачей.

Торцовочная пила с зубчатой передачей

Зубчатая передача обеспечивает надежную работу, и не допускает проскальзывания во время высоких нагрузок. Однако для нее характерны высокая шумность и вибрация на резонансных частотах редуктора.

Ременная передача отличается меньшей шумностью. Отсутствие вибраций гарантирует стабильность пропила. Нуждается в периодической регулировке из-за растягивания и ослабления натяжения ремня.

Торцовочная пила с протяжкой – что это такое, устройство, для чего нужна, как выбрать?

Столярные работы подразумевают разрезание различных заготовок. При этом все действия необходимо осуществлять с точностью, соблюдая определенный угол наклона. Справиться с подобной задачей позволяет торцовочная пила с протяжкой.

Устройство торцовочной пилы с протяжкой

Такой прибор имеет три основных элемента: диск, двигатель и механизм включения. По комплектации модели могут незначительно отличаться. Одни из них оснащают коллекторным, а другие асинхронным двигателем. Первый тип моторов работает лучше, но быстро изнашивается. Асинхронный двигатель служит долго, но имеет меньшую производительность и стоит дороже коллекторного.

Крепят основание пилы по дереву с протяжкой на стол. Чтобы увеличить производительность работы, можно выполнить фиксацию на двух планках, расположенных параллельно. Последний способ крепления обеспечивает более свободную работу диска. В комплект к пиле идет станина – круглое основание, которое является подвижным, а делают ее из соединений алюминия.

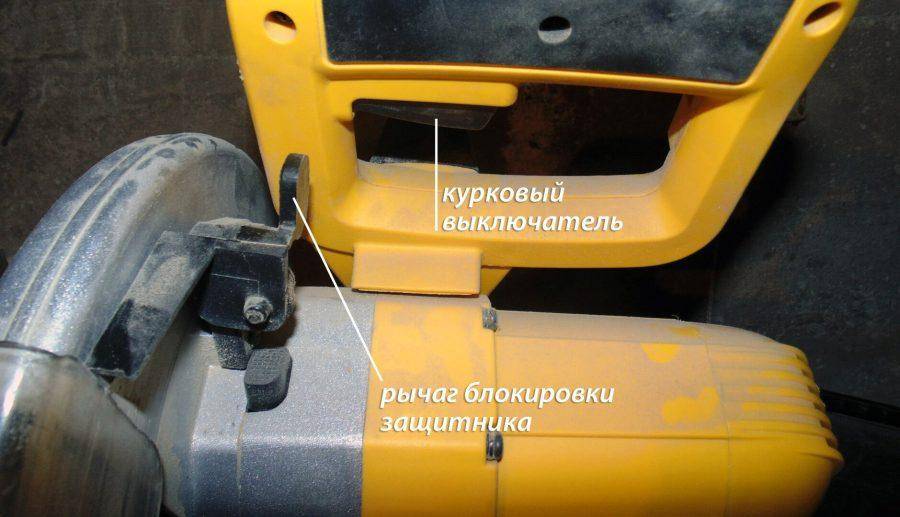

Как запустить

Казалось бы, чего тут сложного? Просто подключаешь агрегат к сети и нажимаешь на «спусковой крючок», чтобы разрезать очередную заготовку. Однако это совсем не так. Производители прекрасно осведомлены о том, что этот мощный электроинструмент способен в одно мгновение нанести рабочему серьезную травму. Поэтому при нажатии на курок торцевая пила запускается в холостом режиме, а резать она начнет после того, как будет снята блокировка в виде специального рычага на корпусе, отрезной диск опустится вниз и коснется обрабатываемой детали.

Внимание!!! При покупке инструмента не экономьте на размере диска, так как от этого будет зависеть глубина и скорость реза.

Возможности горизонтального и вертикального пиления

Современные торцовки позволяют делать комбинированные распилы. Пильный диск инструмента можно поворачивать не только вправо или влево, для распиловки заготовки под нужным углом в горизонтальной плоскости, но и наклоняться в одну или обе стороны, обеспечивая тем самым вертикальный распил

Возможности горизонтального и вертикального пиления у современных торцовок разные, поэтому вкратце поговорим о том, на что следует обращать внимание, выбирая пилу по этим параметрам

Односторонний и двусторонний наклон. Пильный узел торцовочный пил может наклоняться в одну или в обе стороны. С точки зрения функциональности оба варианта одинаковы: с односторонними моделями можно выполнять те же распиловочные операции, что и с двусторонними. Но в вопросах удобства безоговорочно выигрывают вторые. Чтобы обрезать каждый торец доски на односторонней пиле, заготовку нужно снять со станины, перевернуть и заново зафиксировать. Такое жонглирование становится отдельным испытанием, когда приходится работать с длинными и тяжелыми заготовками в большом объеме. Наклон в обе стороны — экономия времени и усилий.

Max глубина пропила под углом 45°. В современных моделях этот показатель варьируется от 25 до 122 мм. Под углом торцовка пилит не так глубоко как в положении 90°. Станки с небольшой глубиной углового пропила — вариант для тех, кто планирует работать с вагонкой, ламинатом и другими тонкими материалами

Для всех остальных случаев важно расчетливо сопоставлять этот параметр с тем, что преимущественно придется пилить. Это позволит избежать самого частого разочарования, когда оказывается, что инструмент не способен справиться с торцеванием толстых заготовок под углом

Важно помнить и о том, что угловое пиление создает большие нагрузки на инструмент — чем выше мощность, тем более качественный спил обеспечивает торцовка.

Max глубина пропила под углом 90°. У непромышленных торцовочных пил этот показатель колеблется от 45 до 122 мм. Расположение пильного узла перпендикулярно поверхности заготовки — наиболее распространенная конфигурация, в которой выполняется большинство пильных операций

Поэтому выбору станка по данному параметру следует уделять особое внимание. Чем больше глубина прямого реза, тем выше класс оборудования

Max ширина пропила под углом 90°. Параметр, отражающий максимальную ширину заготовки, которую может распилить торцовка под прямым углом. В современных бытовых и профессиональных пилах этот показатель варьируется от 85 до 430 мм. В целом, это один из ключевых показателей, определяющих производительность станка

Важно не забывать, что ширина пропила под 45° будет значительно меньше, чем под прямым углом

Конструкция циркулярной пилы

Общая схема стационарной циркулярной пилы

На первом этапе следует разобраться с особенностями конструкции, определить оптимальную схему изготовления. Она напрямую зависит от характеристик выполняемых работ, габаритов заготовки, породы древесины. Лишь после этого может быть изготовлена циркулярная пила своими руками.

Главным компонентом пилы является диск, на торцевой поверхности которого располагаются режущие зубья. Они могут отличаться не только геометрическими размерами, но и углом наклона относительно плоскости диска. Для выполнения распилов в конструкции предусмотрен электродвигатель. Он может соединяться с диском напрямую (через вал) или с помощью системы передачи движущего момента. Этот инструмент предназначен для выполнения продольных и поперечных распилов, в некоторых моделях есть возможность сделать угловые, относительно плоскости заготовки.

Перед тем как сделать дисковую пилу своими руками следует выбрать глубину обработки. Для этого необходимо ознакомиться с классификацией оборудования:

• малые — от 40 до 46 мм;
• средние — от 55 до 55 мм;
• большие — от 65 до 70 мм;
• профессиональные — от 65 до 140 мм.

Что такое торцовочная пила.

Назначение торцовочной пилы понятно уже из её названия – торцевание (проще говоря, поперечная резка) длинномерных деталей: наличников, плинтусов, галтелей, молдингов и т.д. Незнакомый с торцовочной пилой мастер наверняка удивится – все перечисленные детали прекрасно режутся циркулярной пилой, а если нужно отрезать чисто и под определенным углом – можно воспользоваться ножовкой и стуслом. Так и есть – именно ножовку и стусло призвана заменить торцовочная пила, за что её иногда называют «электрическим стуслом».

Всякий, кому хоть раз приходилось соединять «в ус» наличники и плинтуса, знает, что дело это не такое простое, как может показаться с первого взгляда. Без должной сноровки даже с помощью стусла сделать идеальный рез под 45 градусов непросто. А если деталь не плоская, а сложной формы? Если это широкий наружный наличник или элемент декора и ни в какое стусло он просто не помещается? А если еще и угол стыка не прямой и резать надо не под 45 градусов, а, скажем, под 57? А если нужно резать еще и под углом к вертикали? Тут и ножовка на поворотной станине не поможет.

Особенности конструкции и виды торцевых пил

Торцовочная комбинированная пила NTF305

Выделяют 2 типа передач – зубчатую и ременную. Оба типа передач имеют свои особенности: зубчатая позволяет исключать возможность проскальзывания, а ременная работает практически без шума и вибраций.

Торцевую пилу можно использовать в качестве распиловочного станка. Такие устройства называются комбинированными. Они используются в несложных домашних работах, но полностью заменить распилочный станок не способны.

В продаже можно найти различные модели торцевых устройств – от ручных до профессиональных блоков. Принцип действия у них похож, разница только в конструкции.

Основные виды торцевых пил:

• Стационарные – этот вид пилы по дереву закрепляется на верстаках при помощи специальных компонентов. Стационарная пила используется для распускания и торцевания досок.
• Ручные – такие виды пил по дереву имеют узкую направленность. Они помогают выполнить короткие резы, торцевать концы материалов, срезать концы под нужным углом.
• Гибридные – этот вид используется в столярных работах небольшой сложности. Пила оснащена расклинивающим ножом и пильным диском.

В комплекте к пиле полагается специальный стол, помогающий достичь нужного результата при работе. Из недостатков гибридных устройств можно отметить меньшую надежность по сравнению с другими приборами и меньший срок службы.

Существует вид торцевых электрических пил, в которых диск устанавливается на нескольких параллельно расположенных рейках, что позволяет ему вращаться в разные стороны.

Разновидности торцевых пил по дереву

Современный рынок электроинструментов может предложить большой выбор самых различных моделей торцовочных пил, которые могут отличаться между собой следующими параметрами и особенностями конструкции:

• типом и мощностью двигателя, а также его расположением;
• типом редуктора, передающего крутящий момент от вала двигателя пильному диску;
• наличием электронной системы, которая нужна для поддержания скорости вращения диска при врезании его в толщу материала заготовки;
• наличием системы протяжки, позволяющей придавать пильному диску горизонтальный ход, что обеспечивает распил широких заготовок;

  Протяжка позволяет маятнику с диском перемещаться в горизонтальном направлении вдоль прореза,обеспечивая торцевание широких пиломатериалов

• типоразмером применяемых дисков.

Пилы торцовочные оснащаются тремя видами двигателей:

• асинхронными;
• коллекторными;
• вентильными.

Электродвигатели асинхронного типа надёжны, экономичны и работают не создавая особого шума. Их недостатком является большой вес (до 20 кг) и малая мощность, что не позволяет развивать скорости более 2800 об/мин. По этим причинам такие двигатели редко используются в маятниковых пилах.

Двигатели коллекторного типа имеют более компактные размеры и меньший вес. Они могут развивать скорость до 5–10 тысяч оборотов в минуту, но при работе щётки коллектора создают определённый уровень шума. Такой двигатель нуждается в периодическом обслуживании, состоящем в замене щёток, но несмотря на это, он применяется в большинстве моделей торцовочных пил.

Электромоторы третьего вида, вентильного, представляют собой самое современное и совершенное устройство, взявшее все самые лучшие качества асинхронного и коллекторного двигателей. Вместо щёточного узла, они имеют электронный блок, позволяющий достигать большой скорости вращения вала двигателя. Но такие моторы стоят достаточно дорого, и используются лишь на высококачественных торцовочных пилах высшего ценового сегмента.

По типу применяемого редуктора маятниковые пилы могут быть с ременной или зубчатой передачей. Безусловно, шестерни обеспечивают более надёжное сцепление и лучшую передачу крутящего момента. Но они создают дополнительный шум при работе, а при выходе из строя редуктора зубчатого типа. потребуется непростой ремонт в специализированном сервисе. В то же время ремень можно легко заменить самостоятельно, и работает он практически бесшумно. К тому же ременная передача гасит колебания диска и продлевает срок службы подшипников.

Очень важно для получения качественного распила, особенно твёрдых пород древесины и вязких композитных материалов, стабилизировать число оборотов пильного диска под нагрузкой. Именно для этого в большинстве современных торцовочных пил предусмотрен специальный электронный блок

Широко используется электроника и для создания более комфортных условий работы с этим инструментом, а именно:

• для обеспечения плавного пуска двигателя;
• для его торможения при отключении мотора;
• для различных защитных блокировок, обеспечивающих безопасность работы на режущем электроинструменте.

Наличие электроники в разных моделях придаёт им дополнительные преимущества, но и приводит к удорожанию торцевой пилы. Чем больше функций имеется в конструкции этого инструмента, тем более удобно на нём работать.

Всё большей популярность в последнее время пользуются торцовочные пилы с протяжкой. Две штанги, на которых крепится маятник с режущей головкой, позволяют перемещать пильный диск, чтобы произвести качественный ровный распил широкого материала.

Различаются маятниковые пилы также по размерам и типам используемых пильных дисков. Основными параметрами режущего элемента пилы являются:

• посадочный диаметр;
• наружный диаметр;
• число зубьев — чем оно больше, тем более качественным получится разрез;
• толщина диска;
• максимальная скорость вращения.

Все эти параметры нанесены на самом диске, в определённом месте. Для распила более тонких заготовок (например, из ламината) потребуется диск с большим числом зубьев.

Использовать для конкретных моделей торцевых пил можно лишь определенных размеров диск, на которые рассчитан инструмент

Критерии выбора торцовки с протяжкой

Для того чтобы приобретение принесло только пользу, и деньги не были зря потрачены, перед покупкой нужно определиться:

• для чего будет нужен инструмент — ведь пила с протяжкой необходима при выполнении профессиональной широкой заготовки. В случае если планируется редкое использование, можно ограничиться обычной торцовкой бытового класса.
• с размером и весом пилы — при этом также рекомендуется уточнить максимально свободный ход рабочей головки.
• какой нужен диаметр рабочих дисков — стоит отметить, что выбирать нужно исходя из диаметра от 0,2 м (но никак не меньше).
• насколько безопасен инструмент, который приобретается.

Также важными параметрами считаются показатели глубины и ширины пропила.

https://youtube.com/watch?v=ZGrG3Dm6Mlg

Пошаговое руководство

Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).

Подготовка основания

Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.

В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.

Определение высоты полки для поперечного движения

Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.

Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.

Конструирование полки

На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.

Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.

Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.

Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

Выставление направляющих для заготовок

Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.

Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.

Устройство торцовочной пилы

Торцовка устроена не слишком сложно. Главные конструктивные элементы этого инструмента — пильный узел (наклонная головка с режущим диском) и основание — станина с поворотным столом, который позволяет менять угол распила в горизонтальной плоскости. Режущий диск приводится в действие электродвигателем: чаще его располагают сбоку на пильном узле, реже — сзади. В нерабочем состоянии диск полностью закрывается защитным кожухом, который автоматически убирается по мере опускания пильного узла. Это один из ключевых элементов безопасности, его неисправность — повод прекратить использовать инструмент до устранения неполадки.

Покупке торцовки всегда предшествует понимание того, для чего она вам нужна. Дальше начинается погружение в техническую часть и поиск компромиссов: оптимальная мощность, нужный диаметр диска, привод, надежная станина и множество других нюансов, от которых будет зависеть качество реза и общая производительность инструмента.

Торцовочные пилы делят на бытовые, полупрофессиональные и профессиональные. Это условная классификация, которая, тем не менее, хорошо прижилась в наших реалиях. Класс инструмента определяется типом двигателя и его мощностью, диаметром пильного диска, типом передачи, точностью механики и прочими техническими аспектами.

Предназначение торцовочного станка

В отличии от проходной дисковой пилы рассматриваемый торцовочный станок может использовать только для подрезания торцов различного пиломатериала. Некие модели позволяют выдерживать определенный угол. В рассматриваемом случае торцовка проходит при недвижном состоянии заготовки, что определяет более высококачественный срез. Этот момент определяет то, что самодельный торцовочный станок в мастерских встречается достаточно нередко, потому что только при его использовании можно сделать незапятнанный, ровненький торец. Пилы, сделанные своими руками, могут служить в протяжении пары лет без полгого ремонта.

Работа торцовочной пилой

        Итак, для начала работы с инструментом нужно вначале занять правильное рабочее положение, став возле стола лицом к направлению распила. При этом нужно стать в стороне от пильного диска, для того, чтобы стружка не попадала на Вас. Следует понимать, что обрабатывать слишком короткие заготовки не стоит, так как их сложно надолго закрепить в неподвижном положении.

      При распиле широких или длинных заготовок нужно применять опорные роликовые стойки. Убедитесь перед включением пилы, что защитный кожух находится в правильном положении и нажав на выключатель на внутренней стороне рукоятки начинайте работать. Не начинайте пилить заготовку опустив неработающий диск вниз, при включении заготовку может вырвать и отбросить в пользователя.

       Для торцевания различных по ширине заготовок можно использовать распил с использованием и без использования функции выдвижения головы. Кстати, конструкция торцовочной пилы в данном варианте предусматривает плавную установку головы пилы под углом от – 46до + 46.

            А вот для рекомендации для комбинированного распила под углом: выберите необходимое положение головы пилы и упора заготовки для такого распила под углом;

      Если в процессе нужно будет заменить пильный диск, делать это следует следующим образом. Нормальный диск должен соответствовать указанным техническим характеристикам, рекомендуем всегда тщательно это проверять. Отключите станок от сети питания. Снимите защитный кожух диска пилы, для чего освободите оба винта его крепления и отведите кожух вверх. Разблокируйте вал пилы с помощью клавишного блокировочного выключателя вала пилы и освободите прижимной винт пильного диска, применяя для этого гаечный ключ.

         Далее снимите наружный фланец и замените пильный диск. Но перед тем как его установить требуется почистить фланец. Затем снова установите его в рабочее положение и затяните с помощью гаечного ключа прижимной винт. Установите защитный кожух на место.

Работа торцовочной пилой

Как смастерить стол для торцовой пилы своими руками

Хорошим материалом для стола может послужить 19-миллиметровая МДФ-плита.

Измерьте глубину и ширину всей конструкции (торцовочной пилы);
Теперь измерьте ширину и глубину верстака, на котором будет стоять стол и сама торцовка;
В итоге нижняя часть стола из МДФ-плиты должна быть равна ширине и глубине верстака, а верхняя состоять из двух частей и суммарно быть меньше по длине на ширину торцовочной пилы;
Высота стола должна быть равна глубине распила;
Внутри стола (между верхней и нижней плитами) на расстоянии 50 см важно сделать жесткие перегородки из той же МДФ-плиты. Это необходимо для того, чтобы при нажиме стол не прогибался.. Вот теперь уже точно всё

Торцовочная пила из обычной циркулярки готова

Вот теперь уже точно всё. Торцовочная пила из обычной циркулярки готова.

Торцовка на основе болгарки

Для решения поставленной задачи зачастую используется болгарка. Она идеально подходит для того, чтобы сделать свой торцовочный станок для обработки торцевых поверхностей. Самодельный вариант исполнения будет иметь следующие технические характеристики:

1. обороты диска болгарки не должны быть менее 4500 оборотов в минуту;
2. длина пропила составляет 350 миллиметров. Отметим, что данный показатель существенно выше, чем у заводского инструмента, который относится к среднему классу.

Созданная конструкция позволяет снять болгарку со стола и использовать ее как обычный инструмент.

При рассмотрении того, как сделать подобный вариант исполнения, отметим нижеприведенные моменты:

1. режущий инструмент устанавливается на ось, которая представлена автомобильным колесом. Этот момент определяет возможность торцевания под углом. Для фиксации поворотного механизма используется подшипник диаметром 150 миллиметров. Для фиксации болгарки используется специальные механизм, который крепится на поворотной оси. Через определенное время рекомендуется смазывать эту ось, так как есть вероятность появления скрипа;
2. для фиксации определенного угла при производстве станка на подшипнике, с наружной стороны, проводится наваривание специальных ушек. Фиксация проводится при помощи винта, к примеру, М6. Следует провести крепление ушек так, чтобы между ними не было большого расстояния. В противном случае есть вероятность возникновения сильного люфта, что существенно снизит точность обработки;

Последним этапом производства можно назвать создание щита для пилы. Этот элемент позволяет исключить вероятность попадания в зону резания инородных тел. Свой торцовочный станок может использоваться в быту.

Однако у рассматриваемой конструкции есть и существенные минусы, которые следует учитывать. К ним можно отнести:

1. торцовочный станок, сделанный своими руками, очень шумный. Это связано с особенностями работы болгарки. Во время обработки появляется шум, снизить который практически невозможно;
2. торцовочный станок используется для качественной обработки торцевых поверхностей. Именно поэтому довольно много внимания уделяется точности расположения болгарки с диском относительно заготовки. Для регулировки расположения болгарки с диском используются обрезки брусков. Тягу следует фиксировать при помощи болта, после чего можно проводить обработку.

Чертежи торцовочного станка определяют то, что его можно довольно просто установить практически в любой мастерской. Следует учитывать тот момент, что конструкция имеет небольшие размеры, а заготовка может быть довольно большой. Для того чтобы исключить вероятность потери точности во время обработки следует провести крепление конструкции к основанию.

Особое внимание уделяется типу установленного диска. Изначально болгарка была предназначена для обработки металла, что определяет наличие большого количества дисков для металла

Но также есть диски и для обработки дерева, которые обладают своими особенностями.

В заключение отметим, что есть довольно много чертежей, которые можно использовать при создании торцовочного станка. Некоторые реализовать достаточно просто, другие сложны в исполнении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Торцовки среднего класса

Эти инструменты пользуются наибольшей популярностью на рынке. Они могут применяться как для решения бытовых задач, так и для профессиональной работы.

Hammer STL1200/210C

Комбинированная чешская пила с дополнительным распилочным столом идеально подходит для обработки дерева толщиной до 60 мм. Удобство работы достигается за счет качественной сборки, правильно функционирующего пылесборника и приличной высоте хода диска (12 и 5,5 см).

Преимущества:

• Долговечность.
• Эргономичность.
• Не заклинивает на высоких оборотах.

Недостатки:

• Плохая точность реза (винт-фиксатор в процессе закручивания сдвигает поворотный стол).
• Легкая станина, из-за которой инструмент нужно дополнительно придерживать при работе.

Makita LS1040F

Пила Макита обладает простой и функциональной конструкцией. Алюминиевый приемный стол оборудован высокоточной линейкой. Патрубок для отвода стружки расположен в нужном месте, благодаря чему рабочая зона всегда остается чистой. Защитный кожух выполнен из прозрачного пластика, что обеспечивает отличный обзор. Указанные достоинства в сочетании с мощным двигателем и 255-мм диском гарантируют высокое качество работы с деревом, пластиком, ДСП и алюминием.

Плюсы:

• Поворот плиты на 52* вправо и 45* влево.
• Точный рез.
• Долговечность.

Минусы:

Отсутствует плавный пуск.

Bosch PCM 8 S

Пила с протяжкой Bosch оснащена экономичным и оборотистым движком, а также двойной направляющей для обработки заготовок шириной до 282 мм. Алюминиевый корпус, регулируемый лазерный луч и качественный пылесборник обеспечивают комфортабельную работу оператора.

Достоинства:

• Точная разметка.
• Идеальная настройка углов.

Недостатки:

• Тусклый лазер.
• Отсутствие точного среза при повторной протяжке.
• Высокая цена.

Рейтинг производителей торцовочных пил

Торцовочные пилы, как и прочий электрический инструмент, производят во многих странах мира все известные бренды, работающие на этом рынке оборудования. В нашей стране наибольшей популярностью пользуются:

1. Из зарубежных компаний- (Германия), «Makita» (Япония) и «Metabo» (Германия).
2. Из отечественных: «Зубр» и «Энкор-Корвет».

Торцовочная пила модель «Энкор Корвет-4-430»

По понятным причинам в бюджетном сегменте оборудования наибольшей популярностью пользуются отечественные модели, а в классе профессионального инструмента − более дорогие зарубежные аналоги. Модели каких производителей наиболее популярны, определить достаточно сложно, т.к. по основным параметрам они схожи, а выбор пользователей в этом случае осуществляется на личных предпочтениях к марке инструмента по предшествующему опыту работы с конкретным брендом.
