Циркулярный и фрезерный стол своими руками

Изготовление фрезерного стола + (Видео)

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Выбор чертежей и материалов

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым

Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера

Общий вид элементов фрезерного стола можно увидеть ниже

Общий вид элементов фрезерного стола можно увидеть ниже.

Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла

Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм

Из инструментов для работы понадобятся:

Из инструментов для работы понадобятся:

• Электрическая дрель.
• Стамеска.
• Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
• Рубанок.
• Шуруповерт.
• Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть

Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия

Этапы изготовления стола

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка. Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант: Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола

Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже. Изготовление продольного упора

Изготовление продольного упора

Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:

Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол

Важно лишь внимательно отнестись к поставленной задаче

Требования к распиловочной станине

В комплекте некоторых моделей и брендов есть станина заводского изготовления для фиксации пилы в стационарном варианте. Это приспособления с небольшой площадью рабочего стола, на котором проблемно ровно разместить и направить по параллельному упору заготовку длиннее 1 м, особенно тяжелую. Поэтому часто мастера для своих небольших мастерских изготавливают такие столы сами.

Требования к конструкциям просты.

1. Вся конструкция должна быть достаточно прочной, особенно уголки или брус, на которых закреплена сама циркулярка и их крепление.
2. Высота стола должна соответствовать росту мастера. Работать нужно, не сгибаясь вниз и не дотягиваясь к слишком высокой платформе. Средняя высота – 65-75 см. Иногда изготавливается низкие конструкции, которые затем ставят на верстак подходящий высоты.
3. Рабочий стол (платформа) должен иметь достаточную площадь опоры под заготовки, с которыми в основном предстоит работа. Например, для нарезки бруса рамных переплетов или ножек мебели достаточно длины стола до 70 см -100см при ширине от 50 см до 100 см. Чем шире стол, тем более широкие заготовки (доски, листы) на нем можно распускать без перевеса за край стола. Предусматривается и площадь для крепления на рабочем столе параллельного упора (упорной планки).

Конструкция плоскошлифовальных установок

Большой популярностью сегодня пользуются самодельные плоскошлифовальные фрезеровочные станки, которые выполнены на основе дрели. У таких агрегатов заготовка может фиксироваться неподвижной или же на вращающейся станине. В каждом конкретном случае конструкцию такого станка выбирают в зависимости от особенностей последующей работы на изготавливаемом оборудовании.

Режущим инструментом является фрезер, который совершает вращательное движение. Фрезер — это стальной режущий инструмент с цилиндрической формой, по своему внешнему виду похожий на увеличенное в размерах сверло. Режущие кромки у фрезера занимают всё тело инструмента, что обеспечивает возможность удаления обрабатываемой стружки сразу в нескольких плоскостях. Управление движением фрезера может выполняться в ручном, полуавтоматическом или полностью автоматическом режиме. Проще всего изготовить станки, в которых фрезер управляется вручную, а заготовка крепится на рабочем столе неподвижно.

Простейшая модификация фрезерного станка будет состоять из следующих элементов:

• Шпинделя.
• Станины.
• Столешницы.
• Подающей салазки.
• Параллельного упора.
• Пылесоса для удаления стружки.

Дополнительные приспособления

Так как ручной фрезер, установленный в столе, является электрическим инструментом, то для безопасности можно вмонтировать в стол внешний выключатель. Это позволит удобно и безопасно включать и выключать аппарат, когда это будет необходимо. Здесь же можно установить дополнительные розетки для подключения переносной лампы или ручной дрели.

При достаточном свободном месте изготавливают фрезерные столы размерами 1500 на 1500 миллиметров и высотой полтора метра. Получаются полноценные верстаки. При этом в них делаются выдвижные полки, в которых удобно хранить различные фрезы и ключ для смены шпинделя. Большой стол позволяет обрабатывать большие листы фанеры или другого материала, так часто используемого при изготовлении мебели или дверей. Такой стол повышает точность обрабатываемых деталей и уменьшает процент брака при изготовлении.

Этапы изготовления

Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.

Этап первый

В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.

Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.

Кромки доски при возможности стоит отфрезеровать и отшлифовать

Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется

Этап второй

В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.

Этап третий

Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.

Этап четвертый

Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.

Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.

Этап пятый

Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.

Этап шестой

Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.

Дополнительные улучшения конструкции

Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.

Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок

Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик

Как обеспечить безопасность и аварийную остановку

Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.

Распространенные причины травматизма:

1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.

Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.

Особенности изготовления металлического каркаса (станины)

Верхняя часть металлического основания представляет собой сварную раму размером 800х800 мм с приваренными по углам ножками из труб длиной 220 мм и сечением примерно 17-20 мм.

На раме из уголков 25 мм крепятся два продольных профиля, используемых для установки вала на подшипниках.

Нижняя часть каркаса для обеспечения большей устойчивости конструкции сваривается из уголков большего размера (40 мм) и имеет две перемычки, предназначенные для монтажа электродвигателя с цепями пусковой аппаратуры. По его углам также привариваются трубы, имеющие ту же длину, что и на верхней раме, но по диаметру несколько превышающие их (23-25мм).

Ближе к краю таких ножек из труб подготавливаются отверстия с резьбой, в которых располагаются специальные держатели (их ещё называют «барашками»). С помощью этих барашков можно будет фиксировать положение труб верхней части станины, перемещаемой с целью регулирования натяжения приводного ремня.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

1. выбор места для установки – от этого будут зависеть размеры;
2. определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
3. подобрать подходящие материалы – их толщину и свойства;
4. скомпоновать будущее рабочее место;
5. выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования. Ниже приведено несколько вариантов чертежей фрезерного стола

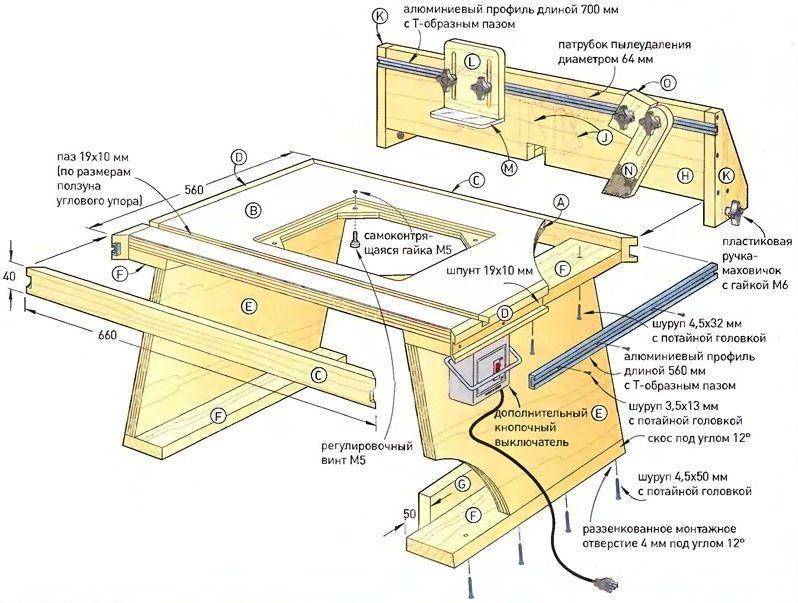

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Фрезерный стол с подвижной площадкой

Предлагаем взять на вооружение самодельную конструкцию автора YouTube-канала DIY Tools.

В отличие от предыдущей конструкции здесь предусмотрена подвижная платформа, облегчающая фрезеровку конечных частей заготовок.

Необходимые материалы:

• доски;
• листовой металл;
• саморезы;
• лист фанеры;
• направляющие круглого сечения.

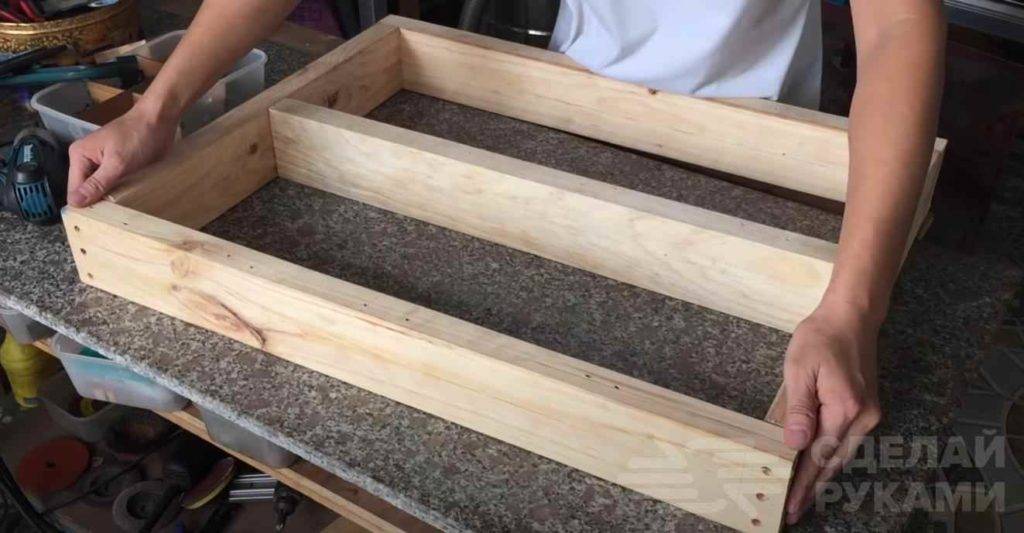

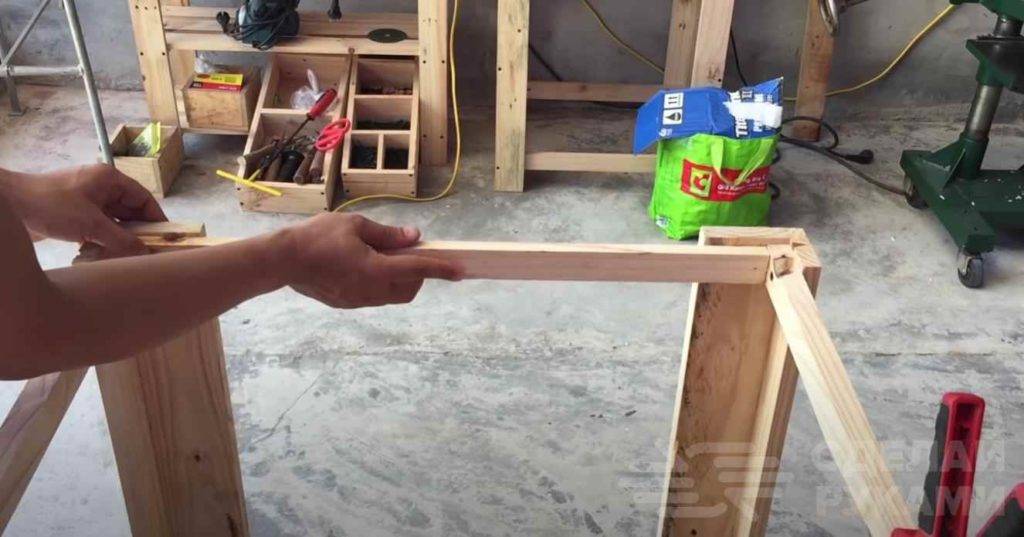

Сначала нужно сделать основу для столешницы. Нарезаем доски по размеру, после чего склеиваем их между собой, как показано на фото ниже.

Далее вырезаем столешницу из шпона. Крепим его к ранее сделанному основанию саморезами.

Обратите внимание: рабочая поверхность фрезерного стола должна быть как можно более плоской и гладкой, поэтому лучшим выбором будет листовой металл. Также подойдет ДСП или ламинированная фанера

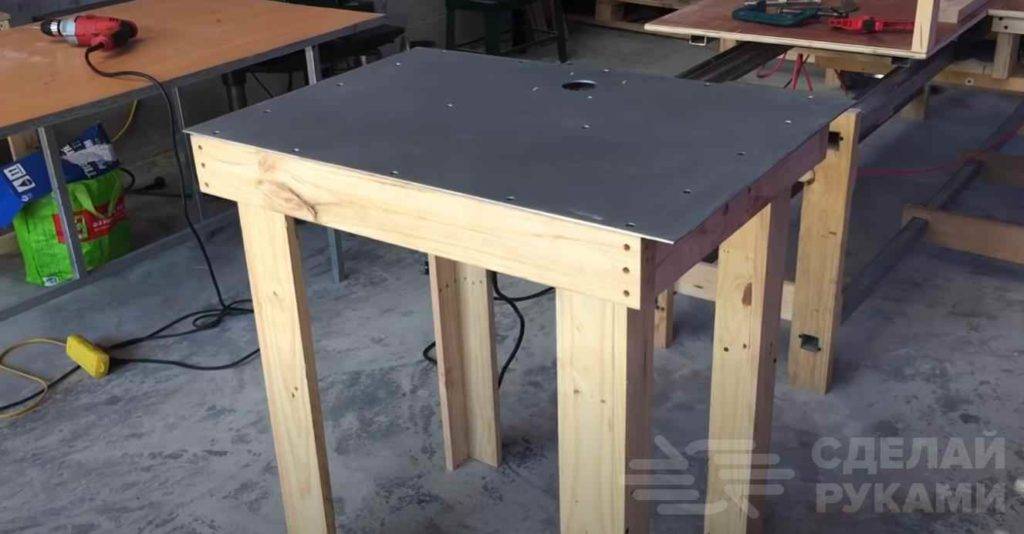

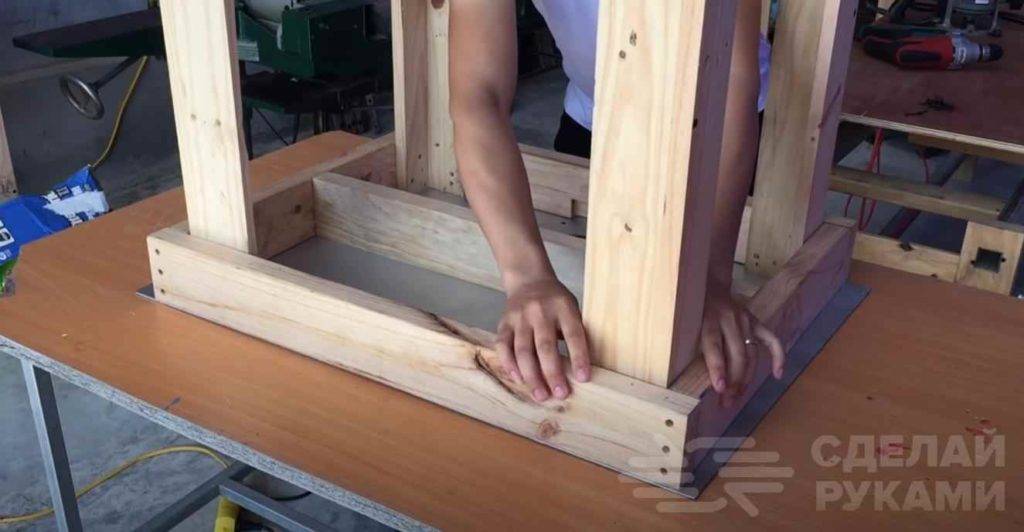

Делаем ножки и крепим их по углам основания саморезами.

В качестве опорных ножек можно использовать деревянные брусья или обычные доски. Для этого берем две доски и соединяем их перпендикулярно друг другу, и получается ножка. По такому же принципу делаем остальные три ножки.

Для устойчивости и жесткости собранной конструкции на низ ножек кладем деревянные планки, делаем обвязку.

На последнем этапе осталось только подчеркнуть пробелы.

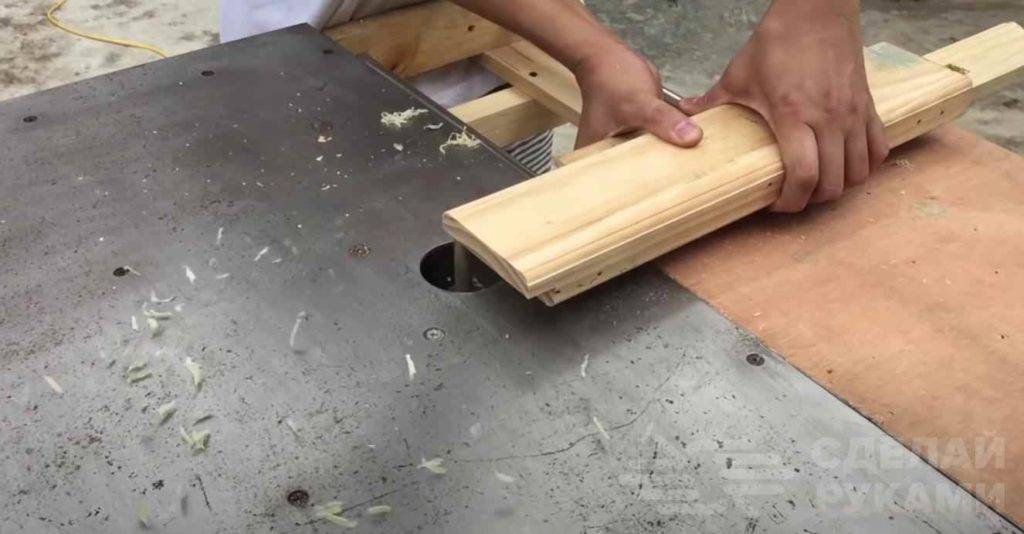

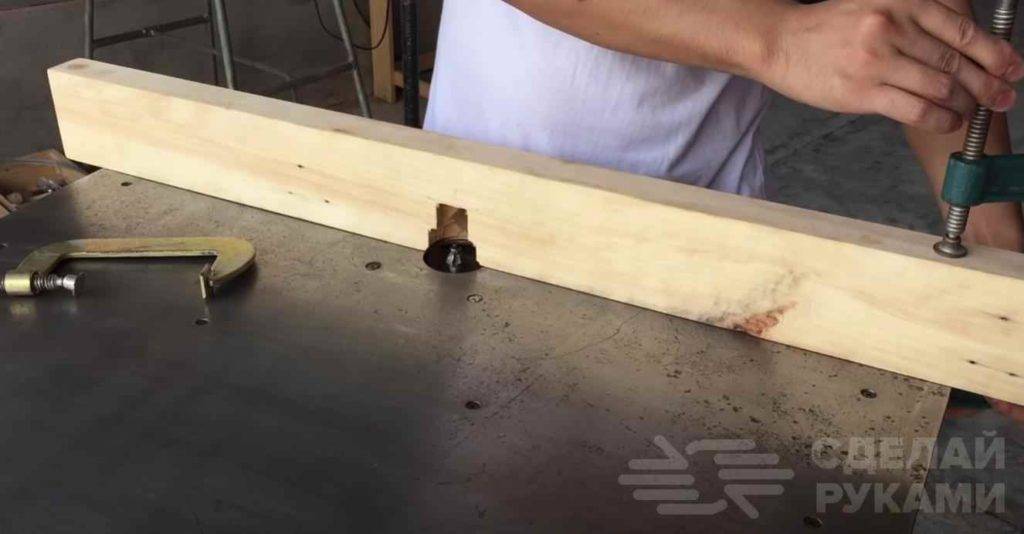

Отрежьте доску нужной длины. Вырежьте отверстие в центре для резака. Упор крепится к рабочей поверхности струбцинами.

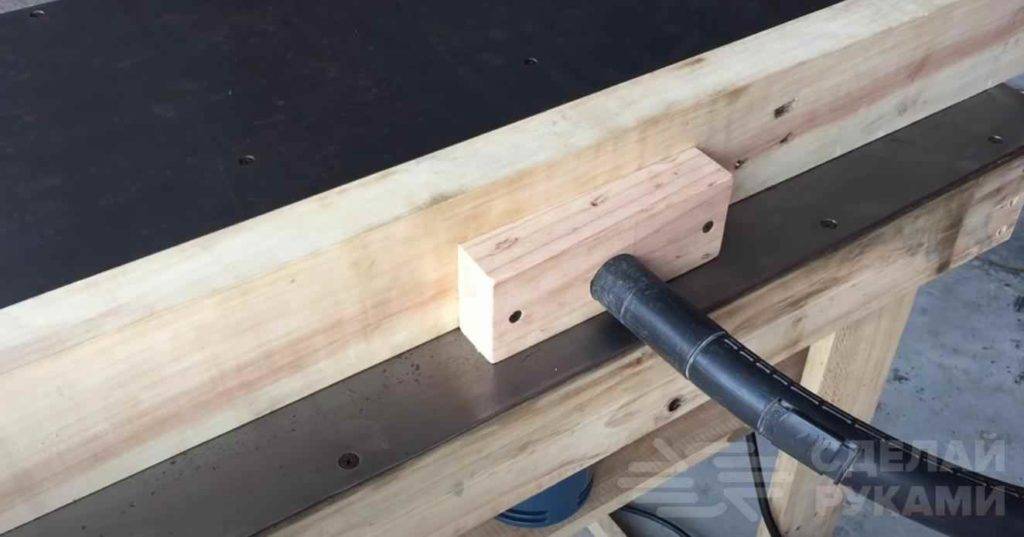

Важным моментом является возможность удаления пыли. С обратной стороны упора крепим дощечку с отверстием, в которое вставляем шланг от строительного пылесоса.

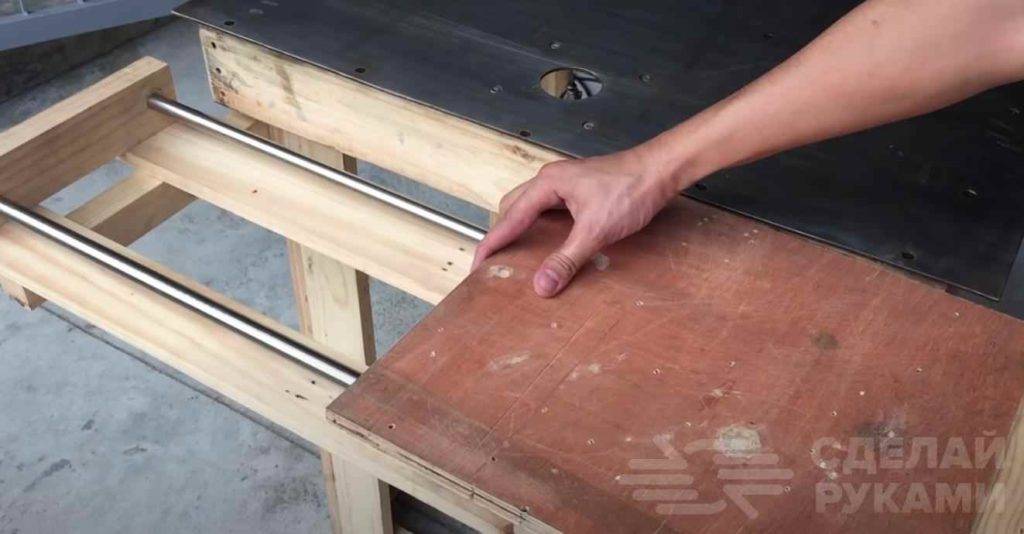

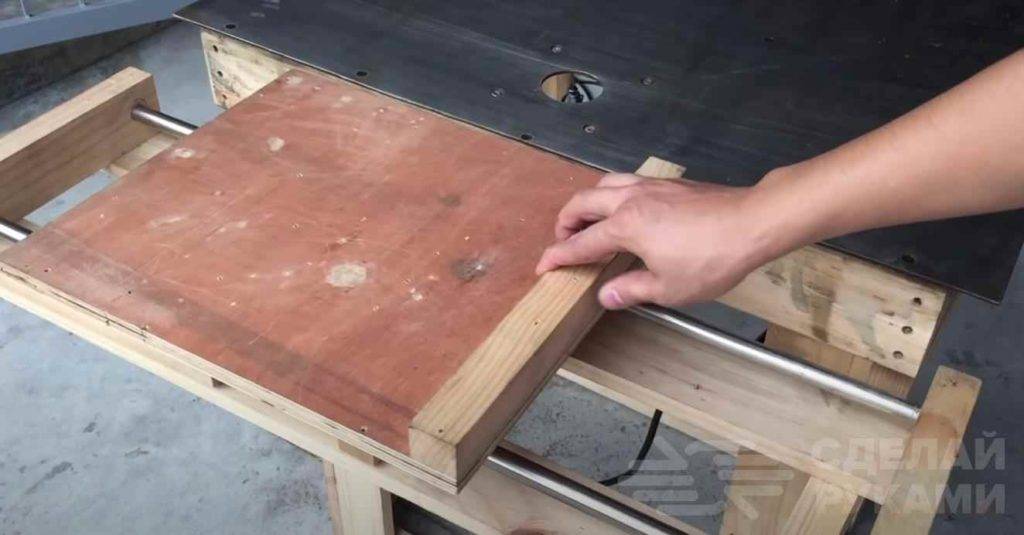

Две доски соединяются под основанием. На них размещается подвижная платформа, которая перемещается по двум направляющим. К границе участка нужно прикрутить стопор для заготовок.

Эта конструкция имеет множество преимуществ:

1. Во-первых, его производство абсолютно недорого. Доски есть у многих в мастерской, и лист металла будет стоить в разы дешевле заводского станка.
2. Во-вторых, для изготовления самоделки совсем не обязательно использовать сварочный аппарат или токарный станок. Все, что вам нужно, это болгарка и дрель.

Этапы изготовления стола

Перед началом покупки материала, определяются с местом в мастерской для будущей установки. Когда будущая конструкция будет использоваться изредка, то выбирают именно портативные столы. Но если в столярной мастерской много места, то широкий фрезерный стол, удобный для обработки досок или панелей в 2 метра – это производительно.

Изготовление станины и столешницы

Под станиной подразумевают каркас с опорой, но который и ставится сама столешница. Станину принято собирать из того, что не жалко. Особых предпочтений нет. Нужно добиться жесткости и устойчивости.

Перед сборкой каркаса желательно позаботиться об удобстве оператора. Обычно нижняя часть станины углубляется на 10-20 см от самой крышки. Так комфортнее, а поэтому безопаснее.

Если изучить чертежи и особенности конструкции, то не трудно под старый фрезер подогнать удобный столярный верстак. Помним, что от работы станка идет вибрация, поэтому рассматриваем такой вариант в том случае, если верстак стоит крепко.

Принято же именно для самоделок применять надежный, устойчивый, неподвижный каркас, и именно его желательно варить из профиля, так как вся нагрузка передается в основание. Подходит:

• Стальная труба.
• Уголок (обрезки).
• Швеллер.

Уже потом деревянный брус и ДСП.

Недорого собрать фрезерный стол для периодического использования из профильной трубы 25х25 или 40х20. При помощи УШМ разрезают профиль на 4 ножки, прямоугольник (раму) и нижние связующие части. Все это строго по размерам.

Затем профиль сваривают в каркас, дополняя конструкцию трубой. Последняя необходима для параллельного упора. 4-6 ножек обязательно нужно обрамить профилем, либо уголком. Но это после установки самой крышки стола. Плюс металлический каркас дает возможность заранее приварить ограничитель для электрооборудования.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

1. выбор места для установки – от этого будут зависеть размеры;
2. определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
3. подобрать подходящие материалы – их толщину и свойства;
4. скомпоновать будущее рабочее место;
5. выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования. Ниже приведено несколько вариантов чертежей фрезерного стола

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Оптимальный вариант – сэндвичевая конструкция

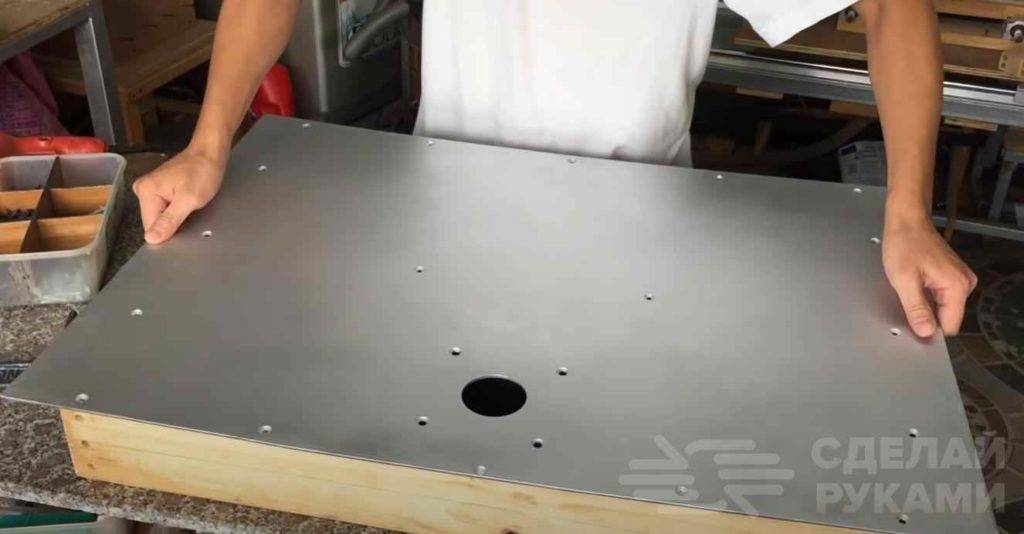

Изготовить ее можно из прокатной стали или алюминия. Берем один лист толщиной 3-4 мм, и вырезаем из него обе пластины, на одной отверстие 90 мм, на другой соосно 100 мм с проушинами. Листы скрепляются между собой винтами. После окончательной сборки в пластинах сверлятся отверстия для крепления подошвы фрезера.

Из той же заготовки вырезаем вкладыши.

Образец вкладыша для крепления фрезера к столу

Крепить можно винтами впотай или неодимовыми магнитами (вариант подходит для стальных вкладышей). В центре вкладышей сверлим отверстия (строго по центру!) для различных диаметров фрез или копировальных втулок.

Копировальная втулка должна плотно входить в диаметр отверстия вкладыша

ВАЖНО! Если пластина получилась слишком толстой, придется использовать фрезы с длинной шейкой.

Затем в середине стола тем же ручным фрезером выбирается ниша для установки пластины. Если не удалось правильно выбрать глубину – можно использовать тонкие прокладки по всей плоскости пластины. Ими также можно регулировать со временем просевшую пластину.

Изготовление циркулярно-фрезерного стола: материалы

После того как чертеж готов, и в нем учтены все конструктивные нюансы, необходимо выбрать материалы для изготовления стола. В качестве основания для станков в домашних мастерских используют конструкции из дерева или металлопроката. В первом случае раму можно собрать из деревянного бруса, скрепив при помощи уголков и саморезов. Реже применяются болтовые соединения. Второй вариант – это сварка или сборка станины из металлической трубы или уголка при помощи болтов, гаек и шайб.

Столешницу, как правило, изготавливают из ламинированной ДСП, толстой березовой фанеры или других материалов, обладающих гладкой, ровной поверхностью и возможностью легко исправить небольшую кривизну.

Рабочие пластины для монтажа оборудования изготавливают из металла, оргстекла или текстолита.

Изготовление стола под фрезер и циркулярку: инструмент

Для сборки универсального стола потребуется следующее оборудование и инструмент:

1. Циркулярная пила с режущим диском
2. Ручной фрезер
3. Ламинированное ДСП или фанера, толщиной 20–30 мм для рабочей поверхности
4. Брусок 50×50 мм или труба 60×40 для станины
5. Лакокрасочные материалы
6. Клей по дереву
7. Крепеж в виде саморезов или болтов с гайками и шайбами
8. Электродрель
9. Электрический шуруповерт
10. Электролобзик
11. Струбцины
12. Рулетка, уголок, строительный уровень и маркер
13. Электрорубанок
14. Наждачная бумага

Пошаговая инструкция изготовления комбинированного стола для фрезера и циркулярки

После того как все подготовительные работы закончены, можно приступать к непосредственной сборке универсального стола. Необходимо разделить процесс на отдельные этапы:

1. Из приготовленных материалов нужно подготовить детали будущего стола по размерам, указанным в чертеже.
2. Изготовить каркас будущего стола. Деревянную конструкцию покрыть антисептиком и лаком, металлическую – грунтом и краской.
3. Установить рабочую поверхность и закрепить к станине. Это можно сделать при помощи мебельных болтов. При этом следует помнить, что все болтовые соединения должны быть с потайной головкой и не выступать над столешницей. Рабочую поверхность нужно тщательно обработать наждачной бумагой для придания ей гладкости.
4. С наружной стороны столешницы для увеличения выхода рабочего инструмента требуется установить монтажные металлические пластины. С этой целью в поверхности стола делается выемка по толщине монтажной пластины. Они крепятся к столу, а электроинструмент устанавливается на них снизу.
5. В одной пластине делают пропил под пилу, а в другой – под фрезу максимального диаметра. Кроме этого, сверлятся монтажные отверстия.
6. На расстоянии 200–250 мм по всей длине рабочей поверхности необходимо врезать Т-образную направляющую для установки параллельного упора.
7. Следующим шагом будет изготовление параллельного упора и верхних прижимов в виде гребенок для фрезера и каретки для циркулярной пилы.
8. Для безопасного использования электроинструмента нужно зашунтировать клавиши пуска и остановки, вывести их в безопасное место сбоку стола.

Обязательным условием при работе с электрооборудованием является соблюдение правил техники безопасности. Игнорирование обслуживающим персоналом требований охраны труда может привести к травмированию.

Расширение функционала

В заключение коснёмся темы расширения функциональных возможностей изготавливаемой вами рабочей конструкции. При наличии свободного места на операционной поверхности может быть смонтировано дополнительное деревообрабатывающее оборудование (электрический рубанок или фрезер, например). Наличие рубанка и фрезера по дереву позволит вам расширить функциональные возможности станка и превратить его в полноценный деревообрабатывающий центр.

В дополнение к этому, такой фрезер может быть оснащён специальным механизмом регулировки положения его рабочей части, изменяемой в заданных пределах (так называемым лифтом).
