Различия
Митры. это пила, предназначенная для многократного закрепления короткой длины. Это небольшой механизм с движущимся электрическим устройством, которое опускается под разными углами и склонами. Круглая пила представляет собой круглую ручную пилу для разделочных досок, как вдоль, так и поперек, может быть закреплена на машине. Круглая пила имеет более высокую мощность, чем торцовочная пила с диском того же диаметра, поскольку торцовочная пила предназначена для выполнения короткого поперечного разреза, а дисковая пила выполняет продольный разрез. Скорость торцовочной пилы почти всегда составляет около 4500 об / мин. Скорость варьироваться от 3000 до 4500 об / мин. Глубина разрезания торцовочной пилы в зависимости от размера диска составляет от 40 до 130 мм, а ширина составляет от 70 до 363 мм соответственно. Глубина пильного диска в зависимости от размера диска составляет от 40 до 100 мм, а ширина разреза составляет от 65 до 700 мм, соответственно. Еще одна полезная особенность торцовочной пилы. можно работать как обычная циркулярная пила, то есть производить продольные разрезы. Эта пила называется комбинированной.
В связи с конкуренцией на рынке постоянно увеличивается выбор электрического инструмента, а цены становятся доступнее. Сейчас их с удовольствием дарят женщины мужчинам на 23 февраля или родственники и друзья на день рождения. Практически каждый второй хозяйственный мужчина имеет собственную дисковую циркулярную пилу.
Со временем круги выходят из строя (тупятся или ломаются), их необходимо заменять в зависимости от материала, с которым нужно работать. Например, полотном для резки металла нельзя пилить древесину. Поэтому умение правильно и быстро снять диск, поставить новый необходимо каждому.
Ремонт нижней защиты циркулярной пилы
В качестве проверки безопасности перед каждым использованием пилы проверяйте нижний щиток и его защитный затвор на наличие повреждений.

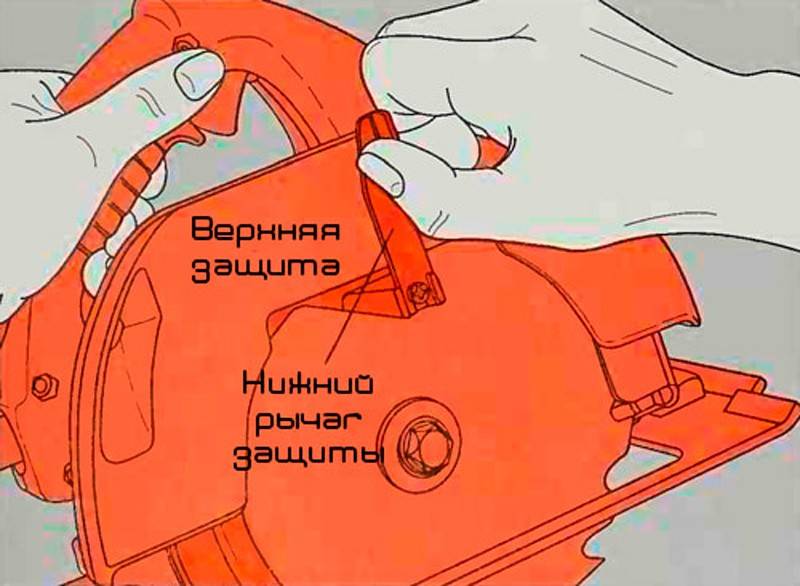

Проверка нижнего защитного кожуха циркулярной пилы.
Для проверки действия нижнего защитного барьера потяните рычаг вперед (вверх) и отпустите его. Нижний барьер должен втянуться, затем откинуться назад и закрыть диск. Если нижний барьер трёт верхний, потерял пружинное действие или иным образом поврежден, снимите нож и произведите ремонт нижнему барьеру. Если поврежден резиновый амортизатор, замените его на точный дубликат.
Снятие нижней защиты
Для дальнейшего ремонта необходимо надеть защитные очки, снять стопорное кольцо со шпинделя с помощью плоскогубцев для внешних стопорных колец. Для удобства доступа сначала установите циркулярку на минимальную глубину резания. Крепко возьмитесь за нижнею защиту и снимите его с вала.
Снятие нижней защиты.
Осторожно отсоедините пружину от нижнего и верхнего ограждений. В некоторых моделях пружина имеет плоскую намотку
Проверьте пружину на отсутствие натяжения и осмотрите обод и центральное отверстие (иногда оснащенное регулировочной прокладкой) нижней защиты на предмет зазубрин и трещин. Если какой-либо компонент поврежден, купите точный дубликат и произведите ремонт с заменой.
Установка нижнего защитного кожуха
Если нижний кожух не оснащен плоской пружиной, сначала вставьте пружину обратно в паз в верхнем барьере и нижнем. Если центральное отверстие нижней защиты оснащена регулировочной прокладкой, убедитесь, что прокладка свернута внутрь него.
Затем установите ограждение на ось и сдвиньте его на место под верхним кожухом, не отсоединяя пружину и не сдвигая регулировочную прокладку. Установите стопорное кольцо на место, установите диск и проверьте нижний кожух.
Установка нижнего защитного кожуха.
Нижняя защита оснащена плоской пружиной, сначала зацепите пружину за нижний кожух (см. вставка). Удерживая пружину на месте одной рукой, другой рукой направляйте нижнюю защиту на вал.
Установив нижний кожух, нажмите на него и поверните против часовой стрелки в верхний кожух, пока крючок пружины не защелкнется в пазу верхней защиты. Затем установите стопорное кольцо на место, проверьте нижний кожух.
Как пилить
Пиление материалов с использованием пилы Интерскол проходит по тому же алгоритму, как и в случае с любым другим аналогичным инструментом. Однако здесь есть ряд важных моментов, которые обязательно нужно учитывать во время работы.
Некоторые материалы во время пиления могут сильно нагреваться, особенно если возникает необходимость разрезать оргстекло. Решается эта задача путем охлаждения рабочей поверхности обычной водой, что позволяет избежать оплавления краёв спила. Проверенным приемом является нанесение на поверхность лезвия воска или мыла, что позволяет повысить эффективность резки.
Разборка и ее особенности
Операция сама по себе довольно сложная, некоторые мастерские за нее берут деньги независимо от результата ремонта. Каждая пила имеет свое устройство, и точных советов дать нельзя. С этим можно разобраться самостоятельно. А вот что разбирать в первую очередь, рассмотрим подробнее.
Устройство циркулярной пилы с отдельным двигателем.
У всех моделей она находится в ручке, которая при раскручивании расходится на две части.
До конца ее располовинить нельзя, она будет держаться на других деталях, но до кнопки добраться вы уже сможете, однако будет немного неудобно. Несмотря на это, щупами тестера необходимо проверить работоспособность выключателя.
Если он окажется неисправным, ремонт закончен. Однако, чтобы поставить на место новый, пилу придется разобрать полностью. Но если кнопка исправна, делать это тоже придется.
Снимаете диск. Появилась возможность снять защиту, что и делаете. Под ней 4 длинных болта, выкручиваете их. Последовательность и количество деталей могут быть немного другими, но в итоге в руках должен остаться двигатель с редуктором, ручкой и электрическим шнуром. Отсоединяете редуктор, и тут самое время вспомнить, как проявлялась неисправность.
Характерные особенности циркулярных пил «Интерскол»
Лучшим отечественным производителем электроинструмента является российская . Она предлагает широкий ассортимент продукции по доступным ценам. Каждая модель производителя характеризуется оптимальным соотношением цены и качества.
Одной из лучших циркулярных пил данного производителя считается модель «Интерскол ДП-190-1600М». Мощность инструмента составляет 1600 Вт. Устройство оснащено диском диаметром 190 мм, что обеспечивает глубину реза до 65 мм. Такая пила универсального назначения может использоваться для распила натуральной древесины, паркетной доски и ламината.
Частота вращения диска составляет 4800 об/мин, благодаря чему обеспечивается чистая линия реза. Модель оснащена функцией плавного старта, защитой от перегрева двигателя, оборудована стопором шпинделя. Купить пилу можно за 9,3 тыс. руб.
Для бытового использования хорошо себя зарекомендовала циркулярная пила «Интерскол ДП-140/800» мощностью 800 Вт. Инструмент оборудован пильным диском диаметром 140 мм, что обеспечивает глубину пропила до 45 мм. Частота вращения режущего элемента составляет 4500 об/мин. Модель оснащена стопором шпинделя. Цена циркулярной пилы – 8 тыс. руб.
Мощность инструмента Интерскол ДП-190-1600М составляет 1600 Вт.
Пользуется популярностью модель «Интерскол ДП-165/1200». Инструмент развивает мощность 1200 Вт, частота вращения двигателя – 4700 об/мин. Благодаря пильному диску диаметром 165 мм удается выполнить распил глубиной до 50 мм. Данный инструмент может осуществлять рез не только под углом 90, но и 45 градусов. Стоимость инструмента составляет 6,5 тыс. руб.
Как снять на циркулярке Ryobi
Ручные дисковые пилы Ryobi довольно популярны среди столяров и строителей. Их отличает расширенный функционал, в который входит лазерный указатель положения диска, а также возможность точной регулировки угла наклона инструмента в горизонтальной плоскости.
Снятие и замена пильного диска аналогична процедуре, выполняемой на Makita HS7601. Для этого необходимо:
- Отвести и зафиксировать нижний элемент защиты пильного диска.
- Зажав клавишу принудительной фиксации шпинделя застопорить приводной вал.
- Шестигранником открутить фиксирующий болт и снять центровочную гайку.
- Приподняв пильный диск над поверхностью пилы отвести его в сторону.
Типы пильных дисков
Выделяют 2 основных типа режущих элементов:
- Монолитные. Представляет собой цельную пластину, изготовленную из высокоуглеродистой стали или другого прочного металлического сплава. Характеризуется большим количеством зубьев. К преимуществам относят малую цену, большой запас прочности, простоту обслуживания и низкое качество пиления. В дополнение зубья очень быстро тупятся, необходимо постоянно поддерживать их разводку.
- Твердосплавные. Отличаются выступающими напайками на зубьях из кобальта, искусственного алмаза, карбида вольфрама. Такие элементы обеспечивают большую прочность дисков, продлевают их срок службы. Маркируются буквами HW. К плюсам относят высокое качество реза даже на больших скоростях, универсальность использования. Зубья на таких кругах тупятся медленно. Основными минусами выделяют высокую цену и необходимость специального оборудования для проведения заточки.
Оснастка также отличается по ряду технических характеристик. Внешний диаметр варьируется от 65 до 500 мм, влияет на глубину реза. Для бытовых целей подойдут варианты с размером 75-165 мм. Профессионалы выбирают пилы, которые рассчитаны на установку кругов диаметром не менее 190-210 мм. Толщина полотна составляет от 2 до 6 мм, самым распространенным вариантом является 3.2 мм.
Режущие элементы отличают и по количеству зубьев (от 10 до 120 шт). Чем их больше, тем лучше качество реза. Для распила мягкой древесины используют оснастку на 20-24 зуба. Круги со средним количеством зубьев (от 36 до 48 шт) лучше разрезают твердые породы дерева, ДСП и фанеру. Разрез при этом получается аккуратный, но сам элемент быстро изнашивается.
Для распила ламинированных поверхностей выбирают элементы с частым расположением зубьев – от 40 до 64 шт. При работе с металлом чистый рез и ровные кромки обеспечивает использование кругов с большим количеством зубцов – от 80 до 120 шт.
Как поменять диск на торцовочной пиле
Прикупил комбинированную торцовую пилу Зубр ЗПТК-210-1500
Комментарии 57
диски не путай, есть торцовочные и есть для продольного пропила. ну эт если не в курсе.
а какая разница ? Я думал если что по грубей пилить, например доску, то зубьев меньше, если дсп то зубьев больше, вроде нормально пилит
есть разница, сам не знал. торцевые пилы имеют кучу зубьев. а продольные, после зубьев выступ идет на котором нет зуба. технологии. эх
у меня сейчас стоит диск на 80 зубьев, написано алюминий дерево, так же как я в теме указал, только на 80 и размер 210 . Нормально пилит и дсп на распилочном столике и торец и алюминий . Может конечно если им с утра до вечер работать то быстро накроется
Если недопил можно планку упора подвинуть вперед как раз на пару миллиметров, нет? У меня Бош 8с тоже из коробки не допиливала, планку упора подвинул и все дела…
гляну, но сомневаюсь двигается ли она, возможно прост сама по себе не может пропилить, не пропил в длину под углом 45 , все остальное пилит
Скорее всего подойдет, но может что то нужно будет поправить из элементов. Я на метабо 216, поставил диск 230, но пластиковый защитный кожух пришлось снять.
Как пила в работе? Стоит брать?
Посмотрите аналог от Интерскол (если бюджет Макиту/Девольт не позволяет) Я когда торцовку выбирал Интерскол ПТК 216, тоже приглянулся и повторяемость реза там нормальная, просто деревообрабатывающий станок есть отдельно и нужна была только торцовка с протяжкой…
Как пила в работе? Стоит брать?
Для не частого использование в гараже меня полностью устраивает, ранье какой брусок отпилить столько время тратил, размечал и один фиг криво и скол, а сейчас ну милое дело ))
Как пила в работе? Стоит брать?
для качественных пилов рекомендую не дорогой Bosch PCM 8S. пользуюсь уже 5 лет, только круги меняю на более точные и заточенные или на специализрованные при резке пластиков или алюминия. Стол подставка с удлинителями по бокми для меня тоже было положительным открытием.
Недостатки есть — замечание у меня по неисправной струбцине и забивающмуся смолой от ёлок лазеру.
Биения нет, механика — супер.
увод углов при сложных конструкциях (многогранные рамки) можно скомпенсировать на последнем сегменте, подпиливая его торцы на определенные микроуглы, пока весь многограмнник не сойдётся.
Наравляющие в гараже не хранятся, т.к. хром начинает от капающего конденсата кородировать. Жалко.
Не берите совсем дешевые, там механика хромая!
Главная страница » Как Поменять Диск На Торцовочной Пиле
Совет 1: В чем разница между циркулярной пилой и пилой
- В чем разница между циркулярной пилой и пилой
- Как удалить защиту записи на DVD
- Как скопировать защищенный диск
Как вырезать доску / подкладку через циркулярную пилу
Во-первых, линия резки отмечена на доске. Если высокая точность не нуждается в чем-либо, вы можете отметить карандашом и отрезать прямо вдоль линии. Если необходимо совместить до миллиметра, то нарисуйте линию лезвием ножа, и резак разрешен вдоль этой линии.
Затем доска фиксируется на козлах, прижатых коленом. Пильный диск подается на место пиления, расстояние до него составляет не менее 10 мм. Пила продвигается к нарисованной линии. Сочетая зазубрины с тире, включите электрическую пилу и направьте ее к краю, плавно продвигаясь вперед. Ближе к концу пиления, просто замедлить ход, затем в один плавный рывок закончить оставшееся расстояние. Таким образом, вы можете избежать чипа, который иногда встречается при перекрестном разрезе.
Каким должен быть стол для пилы
При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.
Конструкция должна быть устойчивой и жесткой. Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью
Важно, чтобы поверхность стола была идеально ровной. Необходимо предусмотреть заземление
Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора. Кнопка запуска пилы должна быть расположена в легкой доступности. Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ. Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.
Стол для циркулярной пилы — фото
Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.
Некоторые советы по устройству стола:
пильный диск должен располагаться строго перпендикулярно поверхности стола;
Пильный диск должен располагаться строго перпендикулярно
- стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
- высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
- оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
- ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;
Циркулярный стол из ручной циркулярной пилы своими руками
- циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
- рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.
Пример усиленного верстака для циркулярной пилы
Самодельные приспособления
Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.
Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.
Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.
Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:
- прорезаются продольные пазы для шпонок;
- шпонки монтируются на упорной планке;
- между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
- в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;
Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе
Важно также сделать:
- лифт;
- расклинивающий нож;
- подъемный механизм.
Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.
Войти
Уже зарегистрированы? Войдите здесь.
- Войти через Microsoft
- Войти через Facebook
- Войти через Twitter
- Войти через LinkedIn
- Войти через Вконтакте
Похожие публикации
Жестокий конструктор, с очень дерьмовым двигателем. Быволой спарки тут и не пахнет.
Даже если предположить что пила доживёт до замены щёток, поменять их будет не просто. Нужно будет полностью разобрать пилу и вытащить двигатель, чтобы открутить второй саморез на бункере.
Попал ко мне недавно такой станочек, довольно неплохо сделан. Но суть не в этом. Принесли его с интересной проблемой, при запуске происходит странное «мычание» буквально секунду, потом всё работает нормально. При разборке никаких неисправностей обнаружено не было, подшипники в идеале, более того если запускать пилу без диска, никакого мычание нет. С диском же, при запуске, происходит секундное мычание. Кто сталкивался с подобной проблемой? Подобное видео на другой макитовской пиле нашёл на ютубе.
Читать также: Цвета профиля для забора
Нашёл ещё видео как человек по гарантии ремонтировал тормоз у этой пилы. Ну там всё как всегда в духе гарантийщиков. Поменяли пол пилы, в итоге оказалось что проблема в роторе. обмотки там у него сгорели. помеяли и всё заработало.
Вроде и пила неплохая. удобно всё и аккуратно. но китайцы сделали говённый двигатель.
В принципе пила можно сказать клон макитовской 2414NB
Якорёк правда уже мотнул кто-то, но вот косяк при сборке не устранили, в итоге подохло всё практически не работая. Болтанка статора как всегда вылазит «боком». Почему-то многие сборщики на это не обращают совсем внимания.
Как производят ремонт циркулярных пил?
Вследствие активного использования техника нередко нуждается в ремонте. Но ремонт циркулярных пил возможно потребуется даже при умеренной рабочей нагрузке. В процессе эксплуатации и обслуживания дисковых пил, в обихоте именуемых циркулярками, следует учесть некие аспекты их функционирования, уметь диагностировать и по способности устранять проблемы.
Устройство циркулярной пилы.
Если пила растеряла мощность, стала заедать и останавливаться, это конкретные симптомы ее выхода из строя. К дополнительным признакам, указывающим на неисправность устройства, относятся перегрев мотора, трудности при запуске, появление дыма иначе говоря аромата гари, искрения снутри. В многочисленных этих случаях инструмент бывает немедля выведен из эксплуатации и выслан на диагностику. Задавшись целью ремонта циркулярной пилы обычно обращаются за услугами мастеров, но есть методы совладать с поломкой без помощи других.
Как правильно выбрать диск для циркулярной пилы
Выбор пильного диска для циркулярной пилы определяется в первую очередь особенностями инструмента. При этом учитывается посадочный размер и диаметр элемента.
На заметку! Качественный диск для пилы имеет маркировку на поверхности изделия, где указывается диаметр, посадка, количество зубьев, ширина пропила, тип обрабатываемого материала, скорость и направление вращения элемента.
Предназначение пильного диска определяет количество зубьев. Изделие с малым их числом обеспечит высокую скорость реза, выполнив при этом грязный пропил. Для создания чистого реза при пилении заготовок из твердых материалов пильный диск по дереву для циркулярной пилы должен иметь большое количество зубцов.
Для распила массивной древесины и декоративных листов фанеры следует выбирать изделия, у которых 50-60 резцов. Для пиления дерева вдоль волокон достаточно диска с 15-25 зубьями. Для роспуска доски можно использовать изделие с 10 резцами. Универсальным вариантом, который подходит для решения большинства задач, является диск с 40 зубьями. Пластмассу и цветные металлы необходимо обрабатывать изделием, имеющим более 60 резцов.
Качественный пильный диск имеет гладкую поверхность с расходящимися кругами.
Немаловажное значение имеет конфигурация зубьев. Прямые элементы выполняют быстрый и чистый пропил. Для разного направления реза можно использовать диск с попеременно скошенными резцами
Для распила пластика, плит и цветного металла лучше приобрести изделия с плоскими трапециевидными зубьями, которые предотвращают расщепление верхнего слоя материала
Для разного направления реза можно использовать диск с попеременно скошенными резцами. Для распила пластика, плит и цветного металла лучше приобрести изделия с плоскими трапециевидными зубьями, которые предотвращают расщепление верхнего слоя материала.
Для заготовок разной твердости можно применять диск с комбинированными резцами, где сочетаются элементы с разной формой заточки. Они способствуют получению четкой кромки пропила на высокой скорости. Для раскроя ламината лучшим решением является выбор диска с чередующимися вогнутыми и треугольными зубьями. Если заготовка содержит примеси цемента или гвозди, следует использовать элемент с плоскими зубцами, оснащенными фасками с широкими спинками.
Качественный диск имеет гладкую поверхность с заметными на свету расходящимися кругами, что является следствием шлифовки. На изделии могут располагаться радиальные прорези, благодаря которым снижается вибрация и шум.
Замена на циркулярке Интерскол 190
Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.
Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается
Для замены пильного диска необходимо выполнить следующие действия:
- Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
- На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
- Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
- Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.
Как правильно установить
Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.
Монтаж и фиксация диска производится в следующем порядке:
- Завести диск на место и одеть его на втулку шпинделя.
- Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
- Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
- Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
- Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.
После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.
Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.
Что делать, если не откручивается
В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.
Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.
Как заточить пильный диск — правила
Основным моментом в работе с напайками на зубьях выступает точное определение степени износа. Поэтому перед тем как приступить к работе, нужно провести проверку всех без исключения зубьев. Основную помощь в этом окажет шаблон из металла.
Правила заточки можно сформулировать так:
- Если режущая кромка зуба округляется и расстояние между углом шаблона и острием кромки становится 0,1-0,2 мм, то затачивается фронтальная или передняя часть напайки.
- Если кромка закруглилась больше, то снимать нужно не только в передней, но и верхней части напайки.
- Если пила имеет разводку зубьев, то сначала восстанавливается угол наклона, а потом делается восстановление грани.
- Если зубья имеют разные фронтальные углы наклона грани, то сначала делается заточка одного наклона, а потом правится наклон другого угла.
Замена на циркулярке Интерскол 190
Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.
Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается
Для замены пильного диска необходимо выполнить следующие действия:
- Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
- На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
- Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
- Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.
Как правильно установить
Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.
Монтаж и фиксация диска производится в следующем порядке:
- Завести диск на место и одеть его на втулку шпинделя.
- Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
- Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
- Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
- Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.
После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.
Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.
Что делать, если не откручивается
В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.
Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.
Ремонт элементов двигателя
На данном этапе стоит вспомнить, как себя проявила дисковая пила при поломке, какими признаками это сопровождалось. Повреждениям механического характера практически всегда сопутствует возникновение посторонних шумов: свиста, треска, скрежета и т. д. В этом случае первым делом пробуем крутить вал двигателя: он должен вращаться равномерно и не слишком туго, без подклинивания и вибраций.
Защита электродвигателя циркулярки.
Если наблюдаются нарушения, разбираем движок и внимательно осматриваем подшипники в корпусе и на роторе: по всей вероятности, виновен один из них. Еще один возможный дефект – износ зубчиков шестеренок редуктора. Сломанные детали подлежат замене. Следует иметь в виду, что некоторые операции, например, извлечение подшипника с якоря мотора, не стоит производить самостоятельно, а лучше обратиться к мастеру со специальным оборудованием.
Неисправность ротора и статора – распространенная проблема. Ее основные признаки – сильное искрение и дым в щеточном отсеке, сопровождающийся характерным запахом. Если при разборке инструмента выявляются сильно заметные следы гари, необходимо заменить все горелые детали новыми. В том же случае, когда якорь выглядит неповрежденным, а на статоре лежит слой копоти, не стоит торопиться менять статор, так как проблема может крыться и в роторе (даже не в самом роторе, а в его обмотках, где мог произойти обрыв провода).
Проверить якорь на обрыв не сложно: для этого отключаем контакты статора от графитовых щеток и закрепляем щупы тестера таким образом, чтобы те через щетки контактировали с обмотками движка. Тестер должен показывать небольшое сопротивление. Затем начинаем медленно крутить вал мотора, не прекращая следить за показаниями прибора. В какой-то момент сопротивление может резко увеличиться: это будет означать, что якорь сломан и подлежит замене.
Устройство и пильные диски
В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.
Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.
