Как сделать циркулярку своими руками из двигателя от стиральной машины?

Варианты применения моторов

Разобрав старую стиральную машину, электрический двигатель можно установить на одном из приборов.

Точильный станок

Порой здесь возникает сложность – отверстие камня отличается от размера вала электрического мотора. Придется выточить дополнительную деталь, исполняющую роль переходного элемента. Для фиксации используется гайка с направлением резьбы, учитывающим сторону вращения мотора. В противном случае, направление крутящего момента меняется переключением проводки на противоположные контакты.

Подсоединив обмотку к электросети, пусковая пара подключается к катушке. Второй конец проводки кратковременно прикладывается к обмоточному выводу, чтобы проверить направление движения мотора.

Чтобы сконструировать станок для заточки, лучше всего использовать мотор, способный выдерживать напряжение в пределах 150 – 200 В. При этом достаточно частоты вращения камня в 1 000 оборотов, чтобы его не разорвало.

Вибростол

Отличное применение мотора от старой машины, если вы занимаетесь изготовлением тротуарной плитки.

Конструктивно такой стол сложностей не вызывает. Для его изготовления достаточно ровной поверхности в виде плиты, скрепленной с основой подвижными элементами. Коллекторный мотор обеспечит необходимое вибрирование.

Бетономешалка

Мотор можно использовать и таким образом. Промышленных объемов такой агрегат не обеспечит, но значительно облегчит работы в домашнем хозяйстве.

Примечательно, что наряду с мотором придется использовать и бак стиральной машины. Лучше всего, если емкость будет активаторного типа – вместо стандартного элемента устанавливается пара стальных лопастей, внешне напоминающих букву «П». Располагают их таким образом, чтобы создать прямой угол. Сливное отверстие бака надежно закрывается.

Мощность мотора старой машины, выбранного для подключения, определяется объемами предстоящих работ. Для приготовления бетона в небольших количествах достаточно использовать однофазный двигатель.

Придется также решить вопрос с ременным приводом, установленным в машине. Лучше всего его заменить редуктором, способным понизить обороты мотора.

Ручной миксер

При помощи такого приспособления вы сможете замесить раствор для штукатурных работ, клеевой состав для укладки облицовочной плитки.

Газонокосилка

Двигатель от машины для стирки представляет собой отличное решение по показателям мощности и размерам, чтобы выполнить изготовление колесной косилки газонов. Понадобится колесная платформа, в центре которой устанавливается двигатель. От него выполняется прямое подсоединение к ножам, расположенным снизу. Высота стрижки регулируется посадкой колес по отношению к основанию косилки.

Кроме этого из б/у стиральной машины так же можно сконструировать:

соковыжималку,

коптильню,

мангал,

зернодробилку,

перосъёмную машину,

ветрогенератор,

наждак,

гриндер,

воскотопку

и многое другое.

Инструкция по сборке

При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?

Как подключить мотор?

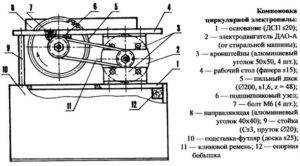

Схема устройства циркулярной пилы

Подключение мотора –  главный этап постройки циркулярной пилы.

Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.

Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.

Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.

При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.

Подключение происходит следующим образом:

  1. Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
  2. При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
  3. После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
  4. После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
  5. Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
  6. Другой провод коллектора требуется подсоединить к сети на 220 В.

При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.

Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:

  1. Один из проводов катушки соединяем с одним из проводов якоря.
  2. Другой подключаем к сети.
  3. Второй провод якоря подсоединяем к диммеру.
  4. Другой выход диммера подключаем к сети.
  5. Пробуем запустить двигатель.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

  1. Вал двигателя.
  2. Вал пилы.
  3. Ремень привода.
  4. Шкиф мотора от стиралки.
  5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

  1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
  2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
  3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Станина и рама

После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.

Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.

Чтобы сварить раму циркулярки, необходимо:

  1. Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
  2. Далее соедините четырьмя уголками одинаковой длины.
  3. В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
  4. Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
  5. Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

  • высокого качества реза, гарантированного высокими оборотами вращения пилы;
  • вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
  • идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

  1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
  2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
  3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
  4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Подвижные части

После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:

  1. Вал двигателя.
  2. Вал пилы.
  3. Ремень привода.
  4. Шкиф мотора от стиралки.
  5. Шкиф дисковой пилы.

Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:

  1. Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
  2. Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
  3. Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.

Циркулярная пила из болгарки или дисковой пилы

В дальнейшем не перегружайте вашу самодельную циркулярку работой, в не давайте движку длительно работать без нагрузки. Собрав детали для подвижных частей циркулярки нам нужно сделать надежную раму и станину для нашей циркулярки.

На рисунке выше отлично видно, из каких частей состоит рама самодельной циркулярки. В этом случае кроме этого она сварена самостоятельно, исключительно в качестве опор употребляется не статичный железный уголок, а особые самодельные стойки. Стойка изготовлена из 2-ух железных труб различного поперечника, которые вставлены друг в друга, таким макаром, станину циркулярки можно регулировать по высоте.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам. Прочность абсолютно всех узлов

Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров. Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Из дрели

Это не самый лучший вариант миниатюрной циркулярной пилы в плане выносливости и надежности. Если использовать ручную дрель без внесения дополнительных изменений в конструкцию, то можно предложить два варианта циркулярной пилы из дрели. Первый вариант будет использовать зажимной патрон, без каких бы то ни было изменений – полотно диска при этом необходимо будет насаживаться на болт и зажиматься в сверлильном патроне. Второй вариант будет заключаться в том, что сверлильный патрон будет необходимо снять и использовать шпиндель для крепления пилы. Но как бы там ни было, ручная дрель предназначена для краткосрочного режима работы, производители рекомендуют непрерывно использовать ее всего 2-3 минуты, после чего делать не меньше 5-7 минут перерыв. Этот инструмент рассчитан на работу со сверлами максимальным диаметром 10-13 мм, поэтому использовать циркулярный пильный диск диаметром даже 125 мм на такой пиле будет вряд ли разумно.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Какой мотор выбрать?

Первый критерий выбора мотора для циркулярной пилы – мощность. Рекомендуется выбирать среди двигателей, оснащенных клиновидным ремнем.

Это упростит процесс передачи оборотов на диск пилы. Для запуска диска в 350 мм потребуется 1 кВт энергии. Если использовать диск на 170 мм, то необходимо примерно 500 Вт. Поэтому для постройки циркулярки используют двигатель старой стиральной машины.

В циркулярке важно уметь контролировать количество оборотов мотора, иначе пила будет попросту разрывать материал. В стиральных машинах за управление количеством оборотов отвечает таходатчик, который контролирует модуль управления

Однако к циркулярке устройство не подключается, поэтому придется использовать регулятор напряжения.

Вибростол своими руками

Используя двигатель от стиральной машины, мы можем изготовить вибростол для тротуарной плитки.

https://www.youtube.com/video/MPi5otAO6gA

Оборудование такого типа конструируется в достаточно простой способ. Самодельный вибростол выполнен в виде плиты, которая является верхней частью приспособления, прикрепленной на металлическое основание с помощью подвижного соединения, с двигателем с эксцентриком от стиральной машины. Во время вибрирования плиты, из бетона, который залит в формы на этой плите, выходят пузырьки воздуха и исчезают пустоты. Благодаря этому готовые изделия отличаются высокой прочностью и качеством.

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)

Самоделки из двигателя от стиральной машины (видеоподборка, фото, схемы)

Магниты заказал у ООО «НПК «Магниты и системы», прежде я уже покупал магниты при постройке ветряной электростанции. Магниты неодимовые, размер магнитов 20x10x5. Стоимость 32 штук магнитов с доставкой 1240 рублей.

Переделка ротора заключалась в снятии слоя сердечника (углублении). В образовавшемся углублении будут установлены неодимовые магниты. В начале на токарном станке было снято 2 мм сердечника – выступ над боковыми щечками. Затем было сделано углубление на 5 мм под неодимовые магниты. Итог переделки ротора можно видеть на фотографии.

Измерив длину окружности получившегося ротора, были произведены необходимые расчеты, после которых из жести был изготовлен шаблон-полоска. С применением шаблона ротор был разделен на равные части. Между рисками потом будут вклеены неодимовые магниты.

На один полюс использовалось 8 магнитов. Всего на роторе получилось 4 полюса. С помощью компаса и маркера все магниты были промаркированы для удобства. К ротору магниты приклеивались “Суперклеем”. Скажу, дело это кропотливое. Магниты очень сильные, приходилось их крепко держать при склеивании. Были моменты, когда магниты отрывались, прищемляли пальцы, а клей прилетал в глаза. Поэтому клеить магниты нужно с применением защитных очков.

Полость между магнитами решил заполнить эпоксидной смолой. Для этого ротор с магнитами был обернут несколькими слоями бумаги. Бумага закреплена скотчем. Торцы для дополнительной герметизации замазаны пластилином. В оболочке вырезано отверстие. Вокруг отверстия из пластилина сделано горлышко. В отверстие оболочки заливалась эпоксидная смола.

После застывания эпоксидной смолы, оболочка была снята. Ротор зажат в патрон сверлильного станка для последующей обработки. Шлифование проводилось наждачной бумагой средней зернистости.

Из электродвигателя выходили 4 провода. Нашел рабочую обмотку, а провода от стартовой обмотки отрезал. Установил новые подшипники, поскольку старые вращались туговато. Болты стягивающие корпус тоже установлены новые. Выпрямитель собран на диодах Д242, в качестве контроллера зарядки применяется контроллер «SOLAR», купленный еще несколько лет назад на Ebay.

Испытания генератора можно посмотреть на видео. Для зарядки аккумулятора достаточно 3-5 оборотов генератора. На максимальных оборотах дрели из генератора получилось выжать 273 Вольта. Увы, залипание приличное, поэтому на ветряк такой генератор ставить смысла нет. Разве что ветряк будет с большим винтом или редуктором. Генератор будет стоять на горнолыжном подъемнике. Испытания в полевых условиях уже этой зимой. Источник www.konstantin.in 4. Подключение и регулировка оборотов коллекторного двигателя от стиральной машины-автомат Изготовление регулятора: Настройка регулятора:

Тест регулятора: Регулятор на болгарке:

Скачать: Cхема управления двигателем на TDA1085.zip

5. Гончарный круг из стиральной машины 6. Токарный станок из стиральной машины автомат Как сделать переднюю бабку токарного станка по дереву из мотора от стиральной машины. и регулятора оборотов с поддержанием мощности. 7. Дровокол с двигателем от стиральной машины Самый маленький однофазный, винтовой колун с двигателем от стиральной машины мощностью 600 Вт. со стабилизатором оборотов Рабочие обороты: 1000-8000 об/мин. 8. Самодельная бетономешалка Простая самодельная бетономешалка, состоит из: бочка 200 л, двигатель от стиральной машины, диск от жигулей классика, редуктор сделанный из генератора запорожца, шкиф ведомый большой от стиральной машины фея, маленькие шкивы самоточки, шкиф барабанный сделан из этого же диска.

Подготовил и собрал воедино: Maximan

Как сделать привод циркулярного станка

Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.

Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.

Подготовка мотора

У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.

Другие подсоединения проверяем на выходах коллектора и щетки.

Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.

Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.

Для включения обратного вращения контакты меняют местами.

Регулируем обороты

Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.

В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.

Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:

  • один вывод катушки законтачивается с выводом якоря;
  • второй — на сетевое питание;
  • оставшийся выход якоря через диммер так же;
  • проверив соединение, испытываем.

Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.

Модуль движения

Он состоит из:

  1. Вала для насадки режущего диска.
  2. Вала двигателя.
  3. Передающего ремня.
  4. Шкива мотора.
  5. Шкива пилы.

Для упрощения можно собрать устройство без подшипников.

Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.

На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.

Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.

Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.

Пусковое приспособление

Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.

Схема его подключения такова:

  1. На входе он запитывается на два контакта, а внутри один провод раздваивается.
  2. Из трех выходов один будет фазой, второй нолем.
  3. Третий, через конденсатор, даст смещенную фазу.

Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.

Станина

Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.

Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.

По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!

Видео:

Плохо

Интересно 8

Супер

Применение рабочего двигателя стиральной машины

Рассмотрим некоторые самоделки из двигателя от стиральной машины. Сегодня при помощи Интернета многие домашние умельцы с радостью делятся собственными изобретениями, в конструкции которых использовались запчасти от старых стиральных машин. Рассмотрим самые востребованные.

Изготовление бетономешалки

При проведении ремонта в квартире, частном доме может понадобиться небольшое количество бетонного раствора. Арендовать для такой цели бетономешалку — слишком дорогое удовольствие. Можно соорудить такой инструмент самостоятельно, для чего подойдет корпус от старой стиралки (кроме автомата).

Инструкция по изготовлению:

  • В первую очередь нужно заделать в корпусе сливное отверстие (можно поставить обыкновенную заглушку).
  • Из двух прочных стальных полосок делаем лопасти, функция которых — перемешивание смеси. Для этой цели также подойдет прочный барабан, сердцевина которого оставляется цельной, а лопасти вырезаются из окружности и сгибаются на 90 градусов в одном направлении.
  • Через отверстие, предназначенное для активатора, необходимо вставить вал, к которому привариваются предварительно подготовленные лопасти.
  • Последний этап — установка двигателя, соединение его с валом.

Простая бетономешалка для эксплуатации в бытовых условиях готова. При помощи такого устройства можно легко приготовить ведро раствора.

Наждак из двигателя от стиральной машины-автомат

Рабочий мотор от старой машинки-автомат можно использовать для изготовления своими руками электрического наждака. Это делается очень просто — на вал двигателя устанавливается наждачный камень (точило). Такой инструмент будет очень практичен на даче, так как с его помощью можно наточить не только ножи, но и лопаты, топоры.

Корморезка, зернодробилка

Тем, кто имеет небольшой участок земли, содержит домашнее хозяйство, не помешает изготовленная своими руками зернодробилка, корморезка. Если для этой цели использовать электромотор машинки-автомат, то самодельное приспособление будет работать не хуже заводского оборудования.

Сделать в бытовых условиях корморезку несложно. Кроме мотора, понадобится корпус машинки верхней загрузки, который можно найти на металлоломе.

Рабочий мотор стиралки можно применить для изготовления самодельного тестомеса.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

  • Станина или основание;
  • Двигатель – чаще всего это асинхронный электродвигатель;
  • Ременная передача — шкивы и передаточный ремень;
  • Рабочий вал циркулярной пилы;
  • Рабочий стол;
  • Устройства безопасности;
  • Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Но есть и положительные стороны — корпус редуктора болгарки имеет  готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку,  внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Какой мотор выбрать?

Первый критерий выбора мотора для циркулярной пилы – мощность. Рекомендуется выбирать среди двигателей, оснащенных клиновидным ремнем.

Это упростит процесс передачи оборотов на диск пилы.

Для запуска диска в 350 мм потребуется 1 кВт энергии. Если использовать диск на 170 мм, то необходимо примерно 500 Вт. Поэтому для постройки циркулярки используют двигатель старой стиральной машины.

В циркулярке важно уметь контролировать количество оборотов мотора, иначе пила будет попросту разрывать материал. В стиральных машинах за управление количеством оборотов отвечает таходатчик, который контролирует модуль управления

Однако к циркулярке устройство не подключается, поэтому придется использовать регулятор напряжения.

Простая циркулярка из болгарки или дисковой пилы

Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.

Необходимые принадлежности

Для работы понадобится:

  • многослойная фанера толщиной 10 мм и более;
  • выключатель и провод;
  • болты со шляпкой под потай;
  • шурупы;
  • деревянный брусок 40х40 мм.

Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.

Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.

Последовательность действий

Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.

Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.

В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.

Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.

Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.

Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.

В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.

Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.

https://youtube.com/watch?v=w6RRIT-3jIQ

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
