Циркулярка из ручной своими руками

Пошаговое руководство

Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).

Подготовка основания

Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.

В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.

Определение высоты полки для поперечного движения

Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.

Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.

Конструирование полки

На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.

Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.

Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.

Выставление ограничителей

Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.

Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.

Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.

Выставление направляющих для заготовок

Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.

Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

  • Такое оборудование позволяет делать более качественные и глубокие распилы.
  • Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.

https://youtube.com/watch?v=w6RRIT-3jIQ

Критерии выбора дисков

Диск для мини-циркулярки необходимо выбирать правильно, при этом важны несколько критериев.

  • Число зубчиков. Следите за количеством зубцов диска. Их число будет влиять на качество отрезанных деталей и скорость срезки. Чем меньше зубчиков, тем дольше будет проходить та или иная работа. При этом нужно учесть, что оптимальным считается показатель диаметра в 20 мм (в продаже встречаются модели до 85 мм).
  • Параметры материала, который будет разрезаться. Если планируется разделение плотного сырья, рекомендуется пускать в дело плиты, дополненные твердосплавными припайками. Такие приспособления стоят дороже, но могут эксплуатироваться дольше и с более высокой производительностью.
  • Тип диска исходя из мощности движка. Уровень мощности движка оказывает влияние на выбор подходящего распилочного диска. К примеру, к оборудованию, которое планируется эксплуатировать в «пиковом» порядке, рекомендуется покупать диски отрицательного угла с большим количеством зубьев.
  • Внешний размер диска. Обязательно следите и за этим параметром выбираемого распилочного диска. Данный показатель не должен превышать показатели кожуха. Если это правило будет нарушено, то маленький инструмент окажется менее удобным и при необходимости его будет очень трудно зафиксировать на специальной плите.

Изготовление столешницы

Работы по изготовлению этой части оборудования проводятся в следующей последовательности:
Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).

По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.

Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.

Для удобства проведения разметки столешницы диск пилы снимается

По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).

Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.

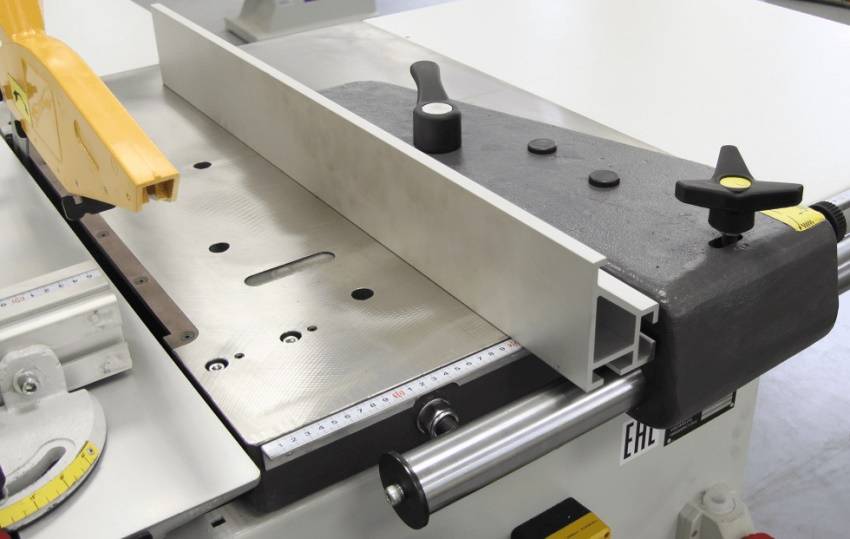

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

  1. Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
  2. Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
  3. Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно

Важно!Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

Отличие торцовочной пилы от циркулярной

Главным отличием самодельного торцовочного станка является его относительная дешевизна.

Его можно соорудить из уже имеющихся обрезок ДСП или ОСП.

Кроме того, сгодится также толстая фанера, а при определенных случаях и текстолит.

Помимо этого у самодельных торцовок присутствуют следующие отличительные черты:

  1. станок сооружается, как правило, под имеющуюся конкретную потребность в раскрое деталей некоторой размерности. Иногда именно эти размерности не могут быть обработаны на станках, имеющихся в продаже;
  2. станина самодельного станка выполняется из деревянных плит или даже из обрезков толстых и широких досок. Конечно, можно соорудить станину и из стальных пластин и даже из композита, к примеру, каркас – из стального профиля, а непосредственно сам стол – уже из ДСП. Но это в любом случае будет дороже и сложнее, потому что придется иметь дело с более дорогим металлом, а во-вторых, нужно работать и со сваркой по металлу, и после этого осуществлять работу с ДСП.

Самодельный торцовочный станок, разумеется, будет менее технологичен, чем покупной заводского изготовления. Но зачастую никому и не нужен идеальный результат. И здесь конструкция самодельной торцовки представляет собой как раз такой вариант.

К примеру, если вы собираетесь обшить дом вагонкой снаружи, то вполне резонно было бы осуществлять торцовку в условиях, когда и материал, и инструмент будут максимально лишены люфта. В этом случае результат получится гораздо более аккуратный.

Отличительной особенностью самодельного торцовочного инструмента является его относительная простота, а следовательно, можно добиться практически полного отсутствия сторонних движений режущего инструмента. И все это без дополнительных затрат.

Как сделать кнопку включения циркулярки

После изготовления стационарного станка понадобится выполнить еще одну доработку — это кнопочная станция. Сделать кнопку для включения и отключения пилы необходимо обязательно, так как это позволит быстро в нужный момент прервать работу инструмента. Кроме того, работать стационарной циркуляркой, нажимая кнопку на корпусе электроинструмента, практически невозможно, поэтому об установке кнопочной станции нужно позаботиться на стадии проектирования или окончания работ.

Чтобы сделать кнопку включения, понадобится вывести провода от корпуса инструмента, и подсоединить их к переключателю, размещенному в конструкции изготовленного основания. Если не планируется использовать болгарку на станке, тогда можно использовать более простой способ — зафиксировать кнопку в нажатом положении при помощи хомута, а включать инструмент при помощи подключении вилки в розетку.
