Циркулярка из дисковой пилы

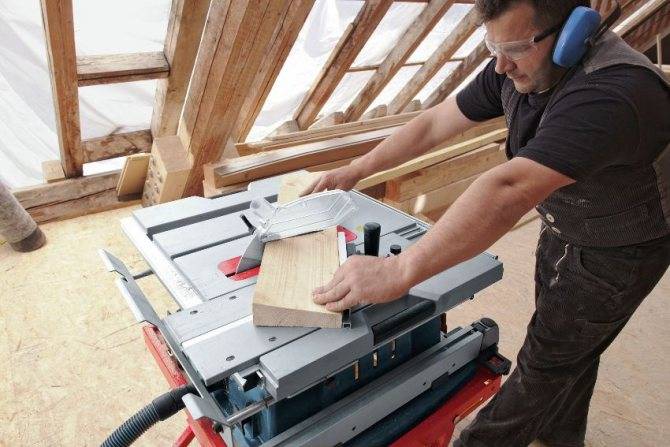

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

• набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
• составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

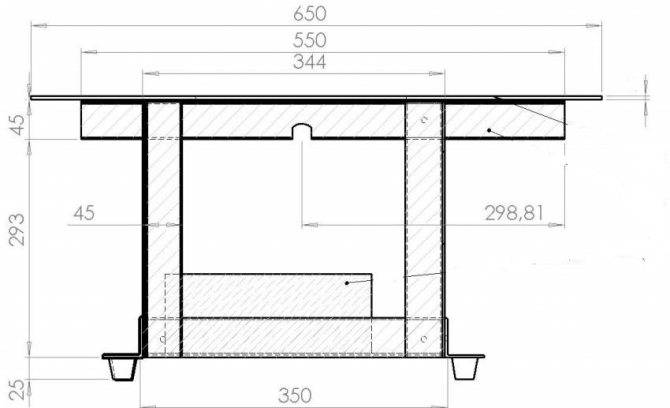

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Меры безопасности и настройка

Прежде чем сооружать импровизированную циркулярку, стоит помнить, что она может представлять серьезную опасность для здоровья самого владельца. Дабы работа на ней не завершилась отрезанием конечностей или поражением осколками разорванного режущего диска, меры безопасности необходимо предусмотреть еще на стадии создания конструкции. Самые основные из них:

1. Выключатель должен быть расположен на боковой поверхности, а не на крышке столика.
2. Смотровое окошко в крышке козырька должно быть сделано из толстого плексигласа или бронестекла, а не из обычного стекла.
3. Сам столик должен быть надежно привинчен к полу, а не просто стоять на нем.

Схема проверки работоспособности циркулярной пилы.

Дело в том, что скорость вращения болгарки обычно от 8000 до 11000 оборотов в минуту, что превышает такие же показатели у стандартной циркулярной пилы. Поэтому дисковая пила обычно рассчитана на 6500, максимум 7200 оборотов. Разорваться стальной диск из-за превышения скорости, скорее всего, не сможет, однако фрагменты напайки отлететь могут легко, что на такой скорости превратит их в смертоносные осколки, подобные аналогам от ручных гранат. Добиться синхронизации можно, подобрав правильную систему блоков и шкивов. Допустимая скорость вращения обычно указана прямо на поверхности дисковой пилы. У болгарки такие показатели указаны в техническом паспорте. В результате она должна давать не более 6000 оборотов в минуту. В идеале нужно для этой цели брать инструмент с регулируемой скоростью вращения и мощностью электродвигателя не менее 1600 Вт.

Все элементы конструкции нужно располагать так, чтобы удобно было подавать материал для резки справа налево, если только владелец не левша

Как выбрать

Любой инструмент имеет деление на бытовой, профессиональный и промышленный. Промышленное оборудование в домашнем хозяйстве ни к чему, а вот о профессиональном такого не скажешь

Да, оно дороже чем то, что относится к бытовому классу, но и характеристики и, что более важно, рабочий ресурс имеет несравнимо больший. Потому, если есть возможность, старайтесь выбирать инструмент их профессиональных серий

Вам должно быть удобно держать в руках инструмент: вам нужно будет им работать и контролировать его положение

На стройке нам важно качество распила и скорость, с которой инструмент может резать. На скорость и качество работы с ручной дисковой электропилой влияют мощность мотора, скорость его вращения

Скорость вращения может быть о 1800 до 5000 оборотов в минуту, мощность от 500 Вт до 2,5 кВт. Понятно, что чем больше скорость и мощнее мотор, тем выше будет стоимость пилы. Так как потребляемая мощность не очень большая, включаются они в обычную бытовую сеть 220 В. Правда, при работе на максимальных оборотах, могут ощущаться существенные перепады.

Очень хорошо, если в инструменте есть возможность регулировать обороты. Это позволит подобрать лучший режим для каждого типа материала. Не лишней будет электронная защита от перегрузки, которая реализована обычно функцией поддержания постоянных оборотов под нагрузкой.

Не так давно на рынке появились дисковые ручные пилы на аккумуляторах. Стоят они больше таких же устройств, работающих от сети, но это — цена за аккумуляторные батареи, а нужны они немалой емкости.

Поменяв угол наклона платформы, можно сделать не перпендикулярную, а косую кромку

Кроме электрических параметров важны многие мелочи, которые, тем не менее, расширяют возможности инструмента. Так полезно, если платформа позволяет менять угол наклона пропила. Можно будет сделать кромку под нужным углом

Не менее важно чтобы была возможность регулировать глубину пропила — так можно будет работать с материалами разной толщины. Вообще глубина пропила — тоже один из ключевых параметров, который влияет на выбор

Ведь она определяет максимальный размер, который может разрезать. Профессионалы предпочитают инструменты, которые могут делать пропил от 100 мм и больше. Минимальное значение — 40 мм — этот параметр имеет у бытовых моделей.

Иногда обращают внимание на способ, которым изготовлена платформа. Есть платформы штампованные, есть литые

Последние считаются более надежными. Но вот эта характеристика для домашнего использования не так и важна: нагрузка на платформу будет не такой и большой.

Что нелишне, так это наличие в кожухе отверстия для выхода опилок и пыли. Чтобы свести количество грязи при работах к минимуму к нему можно присоединить шланг от промышленного пылесоса.

Выбирайте не только электрические характеристики, но и качество исполнения каждой детали

Стационарная циркулярка

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Каркас станины можно сделать из уголка сварным соединением. Болтовые и другие виды разъемных креплений от постоянной вибрации теряют сцепление, конструкция начинает шататься.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Что можно резать

Использовать дисковые электрические пилы можно для продольного и поперечного распила древесины — как пиломатериалов (доски, вагонки, брусков), так и бруса и бревен. Но с бревнами работать может не ручная, а стационарная циркулярная пила. Из ручного инструмента скорее подойдет цепная пила.

Дисковые или циркулярные ручные пилы — один из самых универсальных инструментов

Кроме того ручной дисковой электропилой можно резать любой листовой материал — ДВП, ДСП, OSB, фанеру. Поменяв диск, можно распускать листовой металл (профилированный и гладкий), можно распиливать прутки арматуры и другие изделия из металла. Также можно при правильном выборе диска резать керамическую и некоторые виды тротуарной плитки, изделия из пластика, шифер, профили для гипсокартона, цветные металлы. Действительно универсальный инструмент, любимый многими мастерами.

Единственные работы, которые нежелательно делать этим инструментом — резать металлочерепицу. Любой производитель обязательно указывает, что использование дисковых пил недопустимо, иначе материал снимают с гарантии. Дело в том, что при работе летит много раскаленных искр, которые выжигают лакокрасочный слой. В результате уже через несколько месяцев на поверхности, в тех местах, где слой краски был выжжен, появляются множественные ржавые пятнышки. Ржа затем быстро распространяется по всему кровельному материалу. Потому ручные циркулярные пилы для раскроя металлочерепицы лучше не используйте. Для этой работы больше подойдут ножницы по металлу — ручные и электрические.

Так выглядит этот инструмент

Под крупный диск

Hyundai C 1800-210 (7500 руб)

Технические характеристики:

• Мощность: 1800 Вт
• Частота ХХ: 5300 об/мин
• Диаметр диска: 210 мм
• Посадочный диаметр: 30 мм
• Масса: 6 кг

Преимущества:

• Высокая мощность
• Комплексная защита работника

• Прочный и долговечный корпус
• Точная бесступенчатая регулировка основных параметров реза

Недостатки:

Makita 5008MG (15 000 руб)

Технические характеристики:

• Мощность: 1800 Вт
• Частота ХХ: 5200 об/мин
• Диаметр диска: 210 мм
• Посадочный диаметр: 30 мм
• Масса: 5,1 кг

Преимущества:

• Высокая мощность
• Комплексная защита работника
• Высокая надёжность

• Многоуровневая регулировка по продольной и поперечной шкалам
• Наличие подсветки; большие углы диагонального реза

Недостатки:

Подготовка редуктора и изготовление осевой рукоятки

С помощью стандартной рукоятки УШМ сделать качественный распил довольно сложно. Поэтому рекомендуется изготовить рукоятку своими руками и затем прикрепить её к болгарке.

Но для начала следует подготовить инструмент к такой модификации. Рекомендуется разобрать редуктор инструмента и найти участки, пригодные для сверления. Затем просверлить в корпусе редуктора несколько крепежных отверстий с резьбой под небольшой болт.

Саму ручку лучше всего сделать из металла (арматуры, трубы или поперечной скобы). В тех концах рукоятки, которыми она крепится к редуктору, сверлятся крепежные отверстия. Затем рукоятка с помощью крепежа присоединяется к инструменту.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

• 1 – рама (станина);
• 2 – боковая панель;
• 3 – пусковое устройство;
• 4 – механизм регулирования высоты стола, 13 – его упоры;
• 5, 6 и 7 – две половины распиловочного стола с основанием;
• 8 – электродвигатель;
• 9 – площадка для установки мотора;
• 10 – шпильки (М10);
• 11 – пила;
• 12 – вал;
• 14 и 16 – соответственно ведомый и ведущий шкивы;
• 15 – ремень;
• 17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Торцовочная пила

Торцовка, то есть поперечный распил досок или брусков под прямым углом получается качественнее, если использовать специальное приспособление.

Из болгарки также можно сделать такой станок своими руками.

1. Для этого болгарку с диском по дереву закрепляют на поворотной планке перпендикулярно направлению длины доски так, чтобы плоскость диска была направлена строго вертикально. Одна точка крепления должна располагаться в районе редуктора, а вторая – на противоположном конце машинки.
2. В корпусе редуктора имеются резьбовые отверстия для крепления штатных рукояток. С помощью уголков и этих отверстий болгарку нужно прикрепить к подвижной части станка.
3. Задняя часть корпуса крепится к доске хомутом. Защитный кожух на диск можно использовать от любого электроинструмента подходящего размера.
4. Ближе к вертикальной опоре нужно закрепить упорный уголок. Располагаться он должен строго перпендикулярно плоскости диска, как в вертикальном, так и в горизонтальном направлениях.

Какие есть варианты изготовления

Существует несколько способов, позволяющих сделать циркулярную пилу в домашних условиях. Среди наиболее популярных методов стоит выделить:

• установку ручной циркулярки на станок, изготовленный из бруса;
• применение болгарки со стальным диском для выполнения функции привода;
• установку двигателя старой стиральной машинки на деревянную поверхность.

Если мастер планирует использовать самоделку для распускания досок значительной толщины, необходимо оборудовать станок двигателем повышенной мощности. Только такой прибор сможет справиться с задачами достаточно быстро и не задержит мастера.

Чтобы распилить брус, длина которого превышает 2 м, нужно использовать подставку

Обслуживание

Конечно, это лишь малая часть качественных моделей, представленных на современном рынке. Поиск идеального электроинструмента – вечный поиск компромисса между мощностью, качеством изготовления, надёжностью, наличием дополнительных опций и ценой устройства.

Важно помнить, что ручные циркулярные пилы по дереву являются высокоточными электроприборами, требующими соответствующего ухода и обслуживания. Прибор нужно оберегать от влаги, особенно сетевые модели

Аккумуляторные пилы допустимо использовать во влажных помещениях, но не на открытом воздухе во время атмосферных осадков. Со временем может понадобиться чистка корпуса от скопившихся опилок, ухудшающих охлаждение двигателя, а также смазка механических узлов редуктора. Для этого хорошо подойдут консистентные вещества вроде «Солидола».

А вы пользуетесь циркуляционной пилой?

Постоянно!Хочу попробовать

Перед каждым новым использованием с рабочей поверхности диска жидкими реагентами удаляют опилки, смолы и другие загрязнения, затем протирают насухо чистой ветошью.

Диски следует заменять сразу же после выявления первых признаков повреждения зубьев – если продолжать работу неисправным диском, можно не только испортить рез, но и получить серьезную травму.

Затуплённые зубья допустимо затачивать, но если у Вас нет опыта работы с точильным инструментом, лучше доверьте это профессионалу.

Мнение эксперта
Кузнецов Василий Степанович

Надеемся, наши советы оказались полезными, помогли Вам понять все тонкости и нюансы выбора циркулярной пилы и работы с ней. Будьте внимательны и осторожны при использовании любого электроинструмента. Желаем удачи!

• Лучшие недорогие бензопилы
• Лучшие модели аккумуляторных кос
• Аккумуляторный триммер для травы

Для чего нужна циркулярная пила

Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Циркулярка для работ с бревнами

В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.

Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.

Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.

Циркулярка на моторе от стиральной машины

Не промахнешься при аварии

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Сборка каркаса

Как поперечные, так и продольные брусья каркаса, используемые как рёбра жёсткости, также монтируются на нижней плоскости столешницы. Всего таких планок потребуется четыре:

Две поперечные перемычки, не доходящие до края столешницы на 7-9 см с каждой стороны.
Два продольных бруска, размер которых соответствует тому же условию (они не должны доходить до краёв столешницы примерно на 7-9 см).

С учётом этих ограничений следует наметить точки фиксации продольных брусков и поперечин, в которых последние будут крепиться к столешнице с помощью саморезов подходящего размера.

При разметке точек крайняя из них выбирается приблизительно на удалении 40-50 мм от края бруска (при этом шаг между ними должен быть порядка 23-25 см).

Перед окончательной сборкой каркаса во всех составных деталях (брусках и столешнице) просверливаются сквозные отверстия под саморезы. С лицевой стороны элементы крепления устанавливаются таким образом, чтобы их шляпки были полностью скрыты в материале.

Для повышения прочности будущего каркасного основания примыкающие к столешнице бруски предварительно промазываются столярным клеем.

После сборки конструкция временно фиксируется с помощью струбцин, которые можно будет снять по истечении времени высыхания клея.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Приобретите все без исключения нужные материалы и приборы. После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону. Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов. Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину. Столешница продукта может быть как единой, так и складывающейся

Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии. Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера

Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д

В идеале уровень конструкции должен соотноситься с ростом мастера. Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии. Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т. д

). Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

д. ). Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.
