Цанговые патроны

Виды и особенности

В зависимости от области применения, конструктивных особенностей механизма, цанговые патроны разделяются на несколько видов:

  • ER цанги. С двумя точками зажима и сквозным отверстием, наиболее часто используемый вид;
  • для метчиков. С пазом квадратной формы, компенсирующих ось;
  • сквозные и глухие. Первые обрабатывают детали неограниченной длины, вторые подходят для заготовок ограниченного размера, например, заготовок, у которых один конец запаян;
  • с одной и двумя участками зажима. Второй вид, по сравнению с первым, более надежно фиксирует деталь за счет удержания в двух точках оси.

Фиксаторы цанговых патронов бывают двух типов:

  • зажимные. Втулка изготовлена в виде нескольких пружинящих, соответствующих размеру крепежа, лепестков. Трехлепестковая втулка предназначена для обработки заготовок диаметром до 0,3 см, четырехлепестковые — от 0,3 до 8 см, шестилепестковые — для деталей более 8 см в диаметре;
  • подающие. Цанга из стали оснащена тремя продольными канавками, образующими лепестки со сближающимися окончаниями. Хорошо пружинящая особенность конструкции предполагает легкую установку, надежное удерживание заготовки необходимого диаметра в патроне. В процессе работы подающий механизм с накрученной цангой начинает двигаться, что способствует еще более плотному сближению лепестков.

Подающий тип патрона является более надежным, но требует наличия специального ключа для фиксации. Зажимные типы применяют в тех случаях, когда необходима частая замены фрез во время работы.

Устройство, разновидности

Цанговая зажимная оснастка для фрезерного станка включает в свою конструкцию три основных элемента:

  • корпус;
  • цанга или сменная втулка;
  • зажимная гайка.

Продольные осевые прорезы на втулке формируют подвижные лепестки. Их количество зависит от диаметра детали. Элементы соединены между собой контргайкой, передающей давление на образовавшийся лепестками конус – устройство стягивается радиальным усилием. На рынке строительного оборудования существуют сменные цанги, при помощи которых закрепляется цилиндрический инструмент. Есть заготовки в форме многогранника. Цанговый зажим устанавливается на вал станка, после этого мастер выполняет фрезерование, заточку или правку деталей.

В зависимости от функции, цанги делятся на три вида:

  1. Подающая. Втулка, изготовленная из закаленной стали, снабжена тремя неполными надрезами с пружинящими лепестками, направленными к центру патрона. Диаметр отверстия подобного зажима подбирается с условием: обрабатываемая деталь должна быть плотно зафиксирована в неподвижном положении, ведь в таком деле важен каждый миллиметр. Подающая цанга комплектуется сменными вкладышами разного диаметра. Тогда можно работать с разнокалиберными заготовками любой конфигурации.
  2. Зажимная. Отличается от предыдущего образца тем, что имеет сквозное технологическое отверстие с двумя посадочными местами вдоль оси втулки. Во время обработки заготовка плотно зажата в цанге без риска выпадения. Если мастер планирует обрабатывать квадратные детали, ему понадобится зажим с четырьмя прорезями, а для круглых и многогранных – патрон с тремя разрезами. Набор из цанг под любую заготовку обеспечит обработку деталей любых форм. Преимущество такого инструмента – низкое радиальное биение.
  3. Разъемная (разжимная) закрепляет детали небольшого диаметра. В конструкции разжимной цанги есть пружины для разведения лепестков.

Каждая цанга предназначена только для одного диаметра, поэтому они подходят для работы с длинными металлическими прутьями, установленными на фрезер.

Читать также: Через что на колесо передается вращательное движение

Благодаря высокой точности крепежа, к цанге можно присоединять метчики, токарную фрезу или сменные наконечники для завинчивания гаек.

Патрон незаменим, если нужно закрепить сверло в ручном перфораторе или сверлильно-присадочном станке. Зажим имеет отполированную внутреннюю поверхность, в момент фиксации исключается деформирование обрабатываемой заготовки.

Кроме станочного оборудования, цанги используют для закрепления сменных деталей на ручном инструменте. Наравне со стандартными приспособлениями, существуют их аналоги для установки на мини-дрели. В столярных мастерских можно встретить механический инструмент с цангами, соединяющими рабочую часть с рукояткой. Миниатюрный патрон позволяет при необходимости производить смену стержней напильников или отверток. Этот принцип заложен в изготовлении механических карандашей со сменными графитовыми стержнями. Нажав кнопку, пользователь выдвигает маленькую цангу, лепестки разжимаются, и стержень выдвигается на заданную длину.

Плюсы и минусы

Среди плюсов устройства отмечают:

  • простоту фиксации заготовки и такой же легкий ее демонтаж;
  • возможность закрепления миниатюрных заготовок;
  • долгий срок службы, который зависит от материала (закаленная или цементирующая сталь);
  • отсутствие прокручивания заготовки за счет большой площади контакта;
  • нулевые показатели радиального биения, обеспеченные хорошей центровкой детали во втулке. Таким образом удается добиться высокой точности процесса.
  • Универсальность дает возможность использовать цанговое крепление на всех типах станков.

Единственный недостаток цанги – каждый отдельный образец фиксирует деталь одного диаметра. К примеру, цанга на 12 мм подойдет только для сверла такого же размера. Решить эту проблему можно путем приобретения комплекта сменных зажимов для их подбора под заготовки всех диаметров и конфигураций. Существует переходная цилиндрическая втулка, которая устанавливается в патрон нужного размера, и уже в нее вставляется заготовка. Зажимная гайка фиксирует цангу, а та зажимает переходную втулку с деталью. Самозажимный патрон с комплектом сменных зажимов или переходных втулок гарантирует качественную и безопасную работу на любом станке.

Как смонтировать металлопластиковый водопровод, используя цанговые зажимы

В быту металлопластиковыми трубами заметно потеснены аналогичные изделия из всех прочих материалов. Монтаж водопровода с использованием обжимных соединений превратился в самую распространенную из всех сантехнических операций. Проводится он в такой последовательности:

Отмеренный отрезок металлопластиковой трубы с помощью специальных ножниц или другого инструмента отделяют таким образом, чтобы срез был произведен относительно оси строго под определенным углом – в 90º. Для выправления примятого торца (восстановления профиля среза) и снятия фаски применяется калибратор. Образовавшаяся стружка и мусор удаляются. Сразу с двух концов производится разборка прямого цангового фитинга, скручивая контргайку с резьбового торца и снимая уплотнительное кольцо со штуцера. После завершения разборки на трубу сначала надевают гайку, а затем – уплотнительное кольцо. Торец вокруг штуцера смазывается силиконом. Труба надевается на штуцер, с максимально возможной плотностью прижимаясь к торцу фитинга. Операция требует аккуратности, дабы не повредить уплотнительные кольца. Соединение требуется надежно зафиксировать. Требуемая фиксация достигается перемещением уплотнительного кольца к торцу обжимного соединения и накручиванием контргайки на резьбу

Контргайку накручивают, соблюдая осторожность, чтобы не допустить выдавливания наружу уплотнительного кольца. Первые витки производятся без использования инструментов. Гаечный ключ применяется при обездвиженном предварительно фитинге до того момента, когда раздастся характерное поскрипывание

При этих звуках гаечный ключ откладывается в сторону, чтобы не испортить достаточно хрупкую контргайку

Гаечный ключ применяется при обездвиженном предварительно фитинге до того момента, когда раздастся характерное поскрипывание. При этих звуках гаечный ключ откладывается в сторону, чтобы не испортить достаточно хрупкую контргайку.

Монтаж металлопластикового водопровода с использованием цанговых зажимов

Избежав повреждений уплотнительных колец и контргайки, удается добиться герметичности обжимного соединения. Его разборка также не составит сложностей.

Цанговые зажимы их виды, особенности применения советы по изготовлению зажимной цанги своими руками

Цанговый зажим — это разновидность зажимных патронов, активно использующихся в токарных станках. он является самозажимным типом таких приспособлений, поскольку ему не требуется дополнительных деталей. Это простое и надежное устройство, которое отлично подойдет для токарного дела. О том, какие имеются особенности цангового зажима и как его грамотно выбрать, и пойдет речь в статье.

В зависимости от предстоящих работ и предназначения станков все зажимные изделия можно классифицировать по следующим видам:

  1. Рычажные;
  2. Цанговые;
  3. Сверлильные, они же быстрозажимные;
  4. Клиновые и гидропатроны;
  5. Трех- и четырехкулачковые;
  6. Термопатроны и мембранные.

Сверлильные самозажимные патроны используются на универсальных или специальных токарных станках. Их применение позволяет перенести усилие зажима при меньшем крутящем моменте по сравнению со сверлильным патронами.

Самостоятельное изготовление

Для работы по дереву, металлу и пластмассам и для изготовления разнообразных печатных плат лучше всего подходит небольшая дрель. Оснастить ее следует готовым мини-креплением зажимного типа.

Но если такого под рукой не оказалось, то можно без проблем изготовить его самостоятельно. Здесь понадобятся паяльник, проволока из стали миллиметровой толщины и припой.

Далее процесс изготовления идет по следующей схеме:

  • Сворачиваем из проволоки спираль. Ее диаметр должен быть равен диаметру вала электродвигателя и сверла, с которым необходимо будет работать;
  • Пропаиваем спираль. Высокое качество обеспечивается паяльным флюсом или схожими вариантами;
  • Затем надеваем спираль на вал — и мини-патрон для нашего сверла полностью готов.

Самодельные цанговые патроны прекрасно подходят при отсутствии готовых вариантов зажимов для дрелей и при наличии соответствующих навыков самостоятельного изготовления подобных механизмов. Незаменимыми они станут и в домашнем хозяйстве, когда требуется работа со специфическими деталями, а готовые зажимы могут не подойти по каким-либо характеристикам.

Зажимная цанга — важный элемент в токарных станках различных модификаций. С ее помощью можно производить работы по обработке и фрезеровке металлических и пластмассовых деталей. Кроме того, ее без проблем можно изготовить самостоятельно с применением подручных материалов.

Имеющееся на сегодняшний день разнообразие таких механизмов позволяет подобрать оптимальную модель зажима под персональные нужды

Также очень важно учесть способ его крепления к шпинделю и размеры фланца, так как без них подобрать цангу будет невозможно

Удачной работы с различными видами зажимов!

Конструктивные особенности

Основными элементами конструкции любого цангового патрона являются зажимная гайка и цанговый зажимной механизм, который может быть выдвижным, втягиваемым или неподвижным. В зависимости от своего назначения цанговые механизмы могут быть зажимными и подающими. Механизмы цангового типа используются и для фиксации обрабатываемых деталей по поверхности их внутреннего отверстия. Обеспечивает такую фиксацию специальное приспособление – цанговая оправка. Кроме фиксации деталей в процессе их обработки, цанговая оправка может использоваться для закрепления на ней фрез насадного типа.

Классификация цанговых патронов по конструкции

Цанговые механизмы подающего типа применяются в тех случаях, когда зафиксированную в них деталь в процессе ее обработки необходимо периодически выдвигать из зажимного устройства. Конструкция такой цанги состоит из стальной втулки, на боковой поверхности которой выполнено три надреза, формирующих пружинящие зажимные лепестки, а также из трубки, через внутреннее отверстие которой заготовка подается в зону обработки. Перед началом использования такого механизма цанговая втулка вкручивается в резьбовое отверстие в трубке, а конец обрабатываемой заготовки пропускается между лепестками зажимного механизма. За подачу заготовки в зону обработки отвечает специальный шток, приводимый в действие посредством кулачкового или гидромеханического механизма.

Типы цанг

Зажимная цанга, которая также выполнена в виде втулки с пружинящими лепестками, обеспечивает только фиксацию заготовки, без ее подачи в зону выполнения обработки. В зависимости от диаметра хвостовика инструмента или обрабатываемой заготовки, которые фиксируются при помощи цангового механизма, количество лепестков может быть различным. Так, для фиксации инструментов и заготовок с диаметром не больше 3 мм используются трехлепестковые цанги, с диаметром от 3 до 80 мм – четырехлепестковые, с диаметром более 80 мм – шестилепестковые.

Для фиксации инструментов и заготовок самого маленького диаметра нужны разъемные зажимные цанги, в конструкции которых присутствуют специальные пружины, отвечающие за разжимание кулачков. Цанги данного типа могут дополнительно комплектоваться вкладышами, подбираемыми в зависимости от диаметра инструмента или заготовки.

Цанговые держатели с цилиндрическим хвостовиком

Цанговые патроны, конструкция которых дополнена еще одной гайкой, могут использоваться для фиксации инструментов небольшого диаметра с хвостовиком, имеющим форму конуса Морзе. Минусом цанг данного типа является то, что для инструментов различного диаметра необходимо использовать отдельный зажимной механизм.

Что такое цанговый зажим (или патрон) и как его сделать своими руками?

Цанговый патрон является видом зажимного патрона. Предназначен для зажатия цилиндрических заготовок с гладкой поверхностью. Используют для сверлильных, сверлильно-присадочных, фрезерных, токарных станков и станков с числовым программным управлением.

Основной элемент цанга – втулка с продольными разрезами. Между надрезами находятся упругие лепестки, которые при сжимании держат материал. Обычно один патрон продается с набором цанг разного диаметра.

Патрон состоит из трех частей – корпуса, сменной втулки (цанги) и зажимной гайки. Цанга имеет несколько осевых прорезей, делящих ее на лепестки. Количество лепестков меняется в зависимости от диаметра втулки.

Материал держится за счет того, что контргайка передает давление на конусное образование, и деталь сжимается радиальным усилием. Есть сменные цанги для крепления цилиндрических деталей, а также заготовок в форме многогранников.

Устанавливается патрон цанговый на вал станков.

В зависимости от назначения, цанги делятся на три вида:

  • Подающая цанга. Представляет собой закаленную стальную втулку, имеющую три неполных надреза. Лепестки направлены к центру и пружинят. Отверстие подающей цанги подбирается такого диаметра, чтобы деталь плотно зажималась. Оснащается набором сменных вкладышей, дающих возможность зажимать детали разного диаметра и профиля.
  • Зажимная цанга. Представляет собой втулку со сквозным отверстием. Вдоль оси формируется два места крепления. Материал, установленный в цангу, крепко фиксируется и держится в процессе работы. Для квадратных деталей делается зажим с четырьмя прорезями, для круглых и шестигранных материалов – с тремя. С набором цанг под разные формы заготовок можно закрепить в патрон деталь любой формы. Преимуществом таких моделей является практически нулевые радиальные биения.
  • Разъемная цанга. Применяется при обработке деталей с небольшим диаметром. Разведение кулачков производится с помощью пружин.

Применение

Так как каждая цанга предназначена только для одного диаметра, их используют при работе с длинными металлическими прутками фрезеровочных станков.

Также высокая точность дает возможность закреплять метчики, фрезы и наконечники гайковертов. С их помощью крепятся сверла сверлильно-присадочных станков.

Внутренняя поверхность цанги отшлифованная, поэтому поверхность заготовки в местах, где произведен зажим, не деформируется.

Кроме оборудования для станков, мини патроны используются в строительных приборах. Существуют дрели с мини патронами и фрезеры с мини патронами.

Также с помощью мини самозажимных патронов крепятся строительные инструменты к ручкам. Это позволяет сделать универсальные ручки для нескольких инструментов. С помощью мини патрона, прикрепленного к концу ручки удобно менять стержни напильников или отверток.

По такому же принципу происходит зажим графитового стержня в механических карандашах. При нажатии на кнопку карандаша, выдвигается мини цанга, расходятся в сторону лепестки и стержень выходит на необходимую длину.

Преимущества и недостатки

Чтобы понять, подходит ли такой патрон для вас, важно разобраться в его особенностях. Самозажимные патроны обладают набором преимуществ:

  • Простота установки и демонтажа заготовки. Не нужно владеть набором дополнительных инструментов – шпилек, стопоров или зажим ключами.
  • Зажим деталей маленького диаметра.
  • Длительный период эксплуатации. За счет того, что цанговые патроны изготовляют из закаленной или цементирующей стали, они имеют большую прочность.
  • Большая площадь поверхности контакта исключает прокручивание заготовки.
  • Минимальные биения. В самозажимных втулках деталь хорошо центрируется. Это позволяет увеличить точность обработки материала. Мини колебаниями материала обычно пренебрегают.
  • Универсальность. Подходит практически для всех видов станков.

Главным недостатком является то, что один цанговый зажим держит деталь определенного размера. Поэтому желательно владеть набором сменных цанг и подбирать их под каждую заготовку. Также для решения этой проблемы используются переходные втулки. Они также имеют лепестки, но форма втулок цилиндрическая.

Втулка устанавливается внутрь цанги соответствующего размера, в отверстие переходной втулки вставляется заготовка. Зажимная гайка затягивается и сжимает цангу, внутри нее сжимается переходная втулка и держит деталь.

С набором сменных цанг или переходных втулок самозажимный патрон становится незаменимым механизмом для станка.

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки

Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

  1. цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
  2. стальная проволока толщиной 1 мм;
  3. электрический паяльник;
  4. флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2. Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

  1. болт или винт на 8 мм;
  2. закрытая гайка М8;
  3. болгарка с диском по металлу;
  4. дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

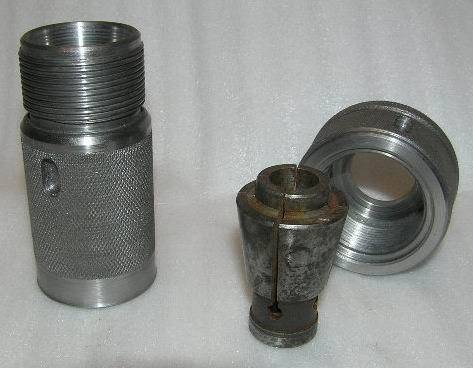

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

  1. Зажмите болванку в патрон обратными кулачками.
  2. Просверлите в ней сквозное отверстие по оси и расточите его.
  3. Нарежьте в отверстии резьбу М27 х 2.
  4. Обточите наружную поверхность болванки.
  5. Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
  6. Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
  7. Расточите цилиндрическую и коническую поверхности гнезда под цангу.
  8. Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

  1. Заготовку зажмите в обратные кулачки трехкулачкового патрона.
  2. Просверлите в ней отверстие, расточите внутреннюю полость.
  3. Проточите внутреннюю торцевую опорную поверхность.
  4. Нарежьте в гайке ответную резьбу.
  5. Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Бормашина своими руками (видео)

Бытовые электросамоделки – это гарантия надежности и долговечности электроинструмента. Кроме того, это неплохая возможность сэкономить, ведь, зачастую, для сборки бытового инструмента требуется минимум деталей, которые легко отыщутся в обиходе или ближайшем магазине. Используйте представленные в статье инструкции, собирайте своими руками ротационные бытовые электроприборы, и наслаждайтесь их качеством и доступностью!

Комментарии

0 Оля 11.01.2018 21:09 Даже не знала, что дрель можно сделать самостоятельно. Если бы инструменты получались немного побольше, то они могли быть очень опасными, а вообще лучше не заниматься такой самодеятельностью. Цитировать

Обновить список комментариев RSS лента комментариев этой записи

Большая Энциклопедия Нефти и Газа

Самоцентрирующие патроны и оправки составляют особую группу многозвенных механизмов.  

Самоцентрирующие патроны выпускаются 4 классов точности: а) для универсальных работ – нормальной точности Н и повышенной П; б) для чистовых работ – – высокой В и особо высокой А.  

Самоцентрирующие патроны для сверлильных станков не требуют повышенной точности диаметра кулачков, а также точного их расположения относительно центра патрона. Они устанавливаются на станке по зажатой эталонной детали и, как правило, используются лишь для первой операции обработки детали без направляющих для инструмента. И табл. 13 приведены нормали таких патронов.  

Подвижный люнет.  

Самоцентрирующие патроны удобны для закрепления круглых симметричных деталей.  

Самоцентрирующие патроны, как правило, имеют три кулачка ( фиг. Эти патроны называют спиральными с конической зубчатой передачей, так как перемещение кулачков / происходит с помощью спирали 2 и конической зубчатой передачи.  

Самоцентрирующие патроны ( цанговые и кулачковые) предназначены для крепления сравнительно мелких инструментов: цанговые патроны – для инструментов с диаметром хвостовика от 2 до 15 мм; трехкулачковые патроны – для сверл диаметром от 0 5 до 15 мм.  

Самоцентрирующие патроны обеспечивают точное центрирование метчиков, что особенно важно при нарезании точной резьбы. Встречаются два основных типа самоцентрируюших резьбонарезных патронов: с цанговым и с шариковым зажимами.  

Самоцентрирующий патрон для сверлильных станков.  

Конструктивные особенности

Основные их составляющие таковы:

  • цанга;
  • корпус;
  • гайка.


Гайка для цангового патрона

Корпус предназначен для установки зажима на фрезеры. Он должен быть надежным и прочным, не допускать никаких механических повреждений, деформаций. Поэтому для его производства применяются определенные сплавы.

Гайка обеспечивает надежную фиксацию детали патроном, не допуская ее колебаний или смещения. Она представлена несколькими типами – самозажимной либо быстрозажимной (к ней требуется специальный ключ).

Сама цанга – это обычная втулка, куда помещается задняя часть фрезы. По мере закручивания гайки, элемент будет прочно фиксироваться путем равномерного его обжатия. Диаметр ее бывает различным.

Положение цанга в патроне:

  • неподвижное;
  • втягиваемое;
  • Выдвигающееся.

В подающей цанге предусматривается отверстие для плотного удержания заготовки. Обычно ее размещают на вращающемся штоке. При необходимости закрепить какой-то элемент с очень маленьким размером, применяется зажимная втулка разъемная. Посредством специальной пружины внутри ее осуществляется раздвижение кулачков.

Зажимы вне зависимости от их конструктивных особенностей применяются для фиксации деталей либо инструментов для обработки металла на фрезерном станке. Выбирают их исходя из имеющегося диаметра резца.
