Болотоход из мотоблока своими руками

Особенности конструкции

Такие устройства считаются универсальными, поэтому более мощные машины переделывают до небольших тракторов. С таким средством владелец сможет сэкономить денежные средства и получить практичное и удобное устройство. В сельской местности, как правило, преобладают труднопроезжаемые дороги. Да и многие владельцы любят зимнюю рыбалку, а также походы в осенний лес за грибами.

Самодельные транспортные устройства, состоящие из мотоблоков, обладают широким видовым спектром. Положительная черта мини-трактора заключается в его комфортном использовании

При создании такого средства передвижения очень важно учитывать несколько особенностей: смещение главного центра тяжести, увеличение передней оси, а также использование нового дифференциала

В настоящее время в продаже имеются целые комплекты, которые помогают повышать количество встраиваемых в устройство функций.

Для тех кто хочет ездить на сельском участке по снежным дорогам, также хорошо подойдёт этот вариант. Создать снегоход своими руками довольно просто. Самым сложным в этом случае является составление чертежей и монтаж шасси на четырёх колёсах. Особенностью такого транспорта можно считать минимальное давление, которое приходится на поверхность земли. Лучше всего изготовить специализированные сцепки с землёй, исходя из колёс мотоблока.

Для владельцев тяжеловесных машин всё намного легче. Строение транспортного устройства почти незаметно. В этом случае владельцу нужно только закрепить грунтозацепы на поверхности колёс транспортной модели.

Существуют некоторые особенности создания вездехода. Главные детали, которые нужно покупать либо создавать самостоятельно для транспорта на основе мотоблока:

рама — нужна для создания мобильного транспорта в труднопроходимых участках; задний мост важно использовать дня монтирования задних колёс; место для посадки водителя — его следует защитить от попадания грязи и воды из-под колёс при езде; освещение, которое поможет безопасно передвигаться в любое время суток. Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт

Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм

Вездеход с основой в виде мотоблока создаётся, как одноместный транспорт. Общая грузоподъёмность такого оборудования должна доходить до 200 килограмм. Ширина будет рассчитана из устойчивости к возможному опрокидыванию транспорта, чаще всего она начинается с 1100 мм.

Современные выпускаемые в производство мотоблоки МТЗ, Угра и Нева включают в себя мощность, превышающую 10 лошадиных сил. Такой мощности вполне хватит, чтобы двигаться со скоростью больше 10 километров в час. При езде по непроходимым местам и топким участкам скорость может значительно уменьшаться и доходить всего до 1−2 миллиметров в час.

https://youtube.com/watch?v=cBc__uja2IU

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода


Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок».

Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками


Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

  • первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
  • второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
  • третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
  • четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата

Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

  1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
  2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
  3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
  4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
  5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

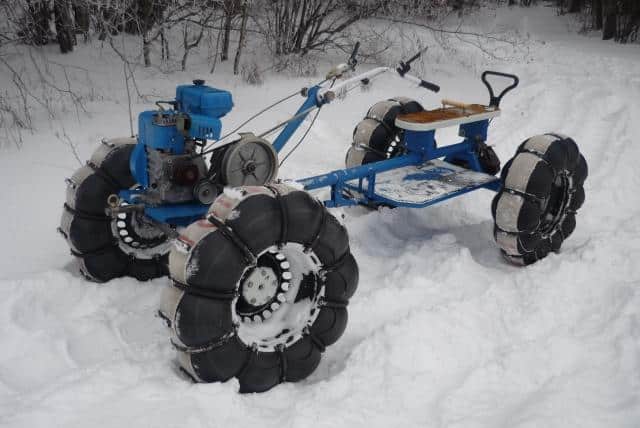

Особенности караката

По принципу работ каракат почти ничем не отличается от внедорожника, только главной его особенностью являются крупные колёса, которые перетянуты надёжными ремнями. На первый взгляд, машина может показаться слишком большой и неповоротливой, но такое устройство можно спокойно использовать даже на самых трудных территориях, со скоростью до 70 километров в час.

Есть четыре основных способа создания больших колёс для вездехода:

  1. Первый метод считается довольно простым: для этого используют два диска из листа металла, которые устанавливаются на втулку. После на неё монтируется специальная камера, которая крепится отрезками специальной транспортерной ленты.
  2. Второй способ включает в себя крепление главного диска на втулку и скрепление перемычек. После к ним привариваются кольца по бокам.
  3. Третий метод очень схож со вторым, только для центрального диска в этом случае используется специальная спица из трубы либо металлического листа.
  4. Четвёртый способ включает в себя установку на втулку двух дисков, которые больше похожи на снятые с колёс детали мотороллера.

С помощью крепкой подвески, которую можно легко сварить из стальных труб и совместить с шарнирами, каракат может выдерживать очень большие нагрузки. Управлять таким транспортом сложнее, так как часто в основе средства лежит простая червячная передача.

Чтобы создать правильный каракат их мотоблоков, можно применить на практике советы от мастеров, которые касаются вездеходов, а также внимательно рассмотреть соответствующие проекты.

Мастерам, которые понимают в механике и строении мотоблоков, будет намного легче создать действительно эффективный и комфортный в использовании транспорт, который станет настоящим помощником при поездках на разных территориях и при разных погодных условиях.

Создание вездехода

Многие владельцы мотоблоков знают о том, что их можно очень легко и быстро превратить в снегоход, который поможет быстро передвигаться по заснеженным и неудобным территориям.

Главное в этом случае — подобрать подходящий двигатель. Опытные пользователи рекомендуют покупать транспорт, в котором будет предусмотрено ручное управление и тягово-сцепной механизм. Чаще всего применяют мотоблоки, конструкция которых включает применение 4-тактного 1-цилиндрового двигателя на бензине, который обладает системой охлаждения воздушного типа.

Материалы для работы

До начала конструирования снегохода нужно приготовить соответствующие материалы. К ним будут относиться:

  • рама;
  • привод;
  • полозья;
  • рулевая колонка;
  • сильные колёса (либо гусеницы, оснащённые снегозацепами);
  • силовое устройство.

Некоторые элементы можно делать самостоятельно, а некоторые нужно покупать. Например, раму лучше всего будет взять от старого мотоцикла, а для поворотных стоек лыж воспользоваться продольными трубами рамы от ненужного велосипеда.

Как создать колесный вездеход

При создании вездехода из мотоблока своими руками, рекомендуется оснащать его понижающим редуктором. Дело в том, что двигатели, которые устанавливаются на мотоблоках, по своему крутящему моменту имеют наилучшие показатели, если частота вращения коленчатого вала от 75 до 85 % от его максимальной мощности.

Самодельный вездеход не будет развивать большую скорость. Соответственно, набегающего потока воздуха не хватит, чтобы охладить двигатель. Если у него не будет системы принудительного охлаждения, мотор начнет быстро перегреваться и выйдет из строя.

Рама

Она располагается между передним и задним мостом. В качестве ее основы лучше взять профильные трубы, которые имеют прямоугольное или квадратное сечение. Они способны обеспечить достаточную жесткость конструкции.

Если человек планирует использовать вездеход для охоты или рыбалки, ему лучше устанавливать «ломающуюся» раму. Соединение элементов конструкции здесь выполняется через шкворень. При этом подвеска переднего и заднего моста не зависят друг от друга. Такая кострукция применяется например, при создании вездехода из мотоблока Нева.


Из мотоблоков Нева получаются хорошие вездеходы

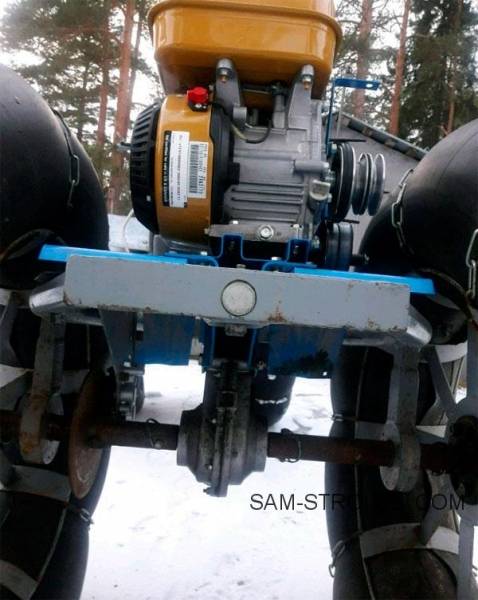

Задний мост и подвеска

Если человек не хочет возиться с самостоятельным созданием заднего моста, можно использовать готовую конструкцию. Самый распространенный вариант — задний мост от легкового автомобиля. К примеру, подойдет узел от модели «Москвич-421». Он отличается небольшой массой, что позволяет устанавливать его на самодельном транспортном средстве.

Для того, чтобы повысить плавность хода, подвеска делается на амортизаторах. Благодаря этому также снижается негативное воздействие вибрации на конструктивные элементы транспортного средства.

Задний мост вездехода с двигателем от мотоблока прикрепляется к подвеске с помощью болтов из закаленной стали.

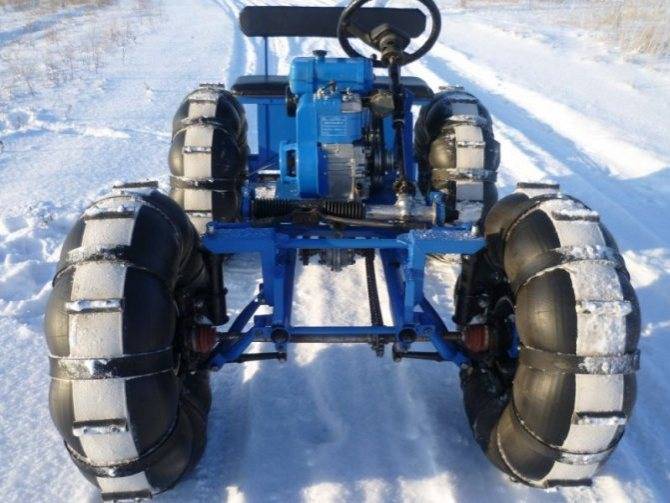

Колеса (камеры низкого давления)

Чтобы транспортное средство получило возможность передвигаться по влажному грунту, на колеса рекомендуется установить грунтозацепы от мотоблока.

Чем больше будет размер камер низкого давления, тем меньше они будут давить на грунт. Соответственно, повысится проходимость вездехода.

Для них потребуются диски особой конструкции. Их изготавливают из обычных автомобильных, путем добавления к ним дополнительных металлических пластин. В качестве КНД можно использовать камеры от большегрузов (ГАЗ, КамАЗ, Урал и пр.).


Умельцы создают самые разные варианты техники

Сборка самодельного вездехода из мотоблока

После того, как будут подготовлены все необходимые инструменты и приобретены комплектующие, умелец может приступать к сборке самого вездехода из мотоблока. Ниже представлен примерный план:

  1. Мотоблок устанавливается на раму из труб.
  2. На конструкцию монтируются мосты (обязательно задний и при необходимости передний).
  3. На раму закрепляют водительское кресло.
  4. Устанавливают систему рулевого управления (если это предусмотрено конструкцией и чертежом).
  5. Устанавливают элементы защиты (их можно изготовить из пластика или металла).
  6. Водитель проверяет, насколько удобно ему сидеть в кресле. Правильно ли подобрано расстояние между сиденьем и рулем и т.п. При необходимости конструкция переделывается.
  7. Проверяется тормозная система.
  8. На вездеход монтируется проводка и осветительные приборы.

После этого можно приступать к полевым испытаниям техники. Вездеход проверяют на максимальных нагрузках.

Вездеход из мотоблока – подготовка и изготовление

Непосредственно перед тем, как сделать мотовездеход, потребуется определиться с типом самодельного транспортного средства. Для этого нужно учесть условия эксплуатации вездехода, грузоподъемность, и, конечно же, не забывать об опыте работы.

Если у вас нет опыта в изготовлении гусеничного механизма, то стоит попробовать сделать болотоход с пневматическими колесами.

Выбираем двигатель для вездехода


Пневмоходы, как правило, работают на моторах с системой принудительного охлаждения. Это следует учесть, и выбирать для самодельного вездехода мотор, оборудованный воздушным или водяным охлаждением. Не нужно забывать, что выбранный двигатель обязательно должен иметь определенный запас мощности. В противном случае, пневмоход из мотоблока не получиться эксплуатировать в тяжелых условиях. Как правило, оптимальным вариантом станет применение мотора, мощностью около 15–20 л. с., а для легкого вездехода, или караката, подойдет мотор, мощностью до 15 «лошадок». Второй важный фактор – это тип мотора. Довольно сложно дать конкретные рекомендации по поводу того, какой двигатель лучше – дизель или бензиновый, так как каждый из них обладает своими достоинствами и недостатками. Тем не менее, вездеход на пневмоходу все же лучше оснащать дизельным двигателем – он менее требовательный к качеству горючего и не нуждается в особом уходе.

Колеса низкого давления своими руками


Для изготовления легкого вездехода – караката, потребуется сделать крупные мощные колеса, которые сделают каракат из мотоблока максимально проходимым. Изготовить такие колеса можно несколькими способами:

  • первый метод заключается в использовании 2 дисков, изготовленных из листового металла. При создании колес их нужно закрепить на втулку, после чего установить камеру. В конце камера фиксируется кусками транспортерной ленты;
  • второй метод более сложный в исполнении. Он подразумевает монтаж и фиксацию одного диска на втулке с последним креплением к нему перемычки. После этого по бокам к колесу потребуется приварить стальные кольца;
  • третий метод чем-то напоминает предыдущий. Разница только в том, что в качестве центрального диска используется спица из листового металла или трубы;
  • четвертый способ подразумевает крепление к телу втулки двух дисков, взятых от колес мопеда.

Каждое такое колесо способно выдержать достаточно большие нагрузки, независимо от погодных условий конкретного региона.

Поэтапная сборка вездехода

На изготовлении колес и выборе двигателя подготовка к изготовлению вездехода не заканчивается

Крайне важно заранее изучить чертежи, которые подскажут, как и в каком порядке монтировать элементы агрегата.Чтобы сделать мини-вездеход своими руками, потребуется действовать в таком порядке:

  1. В первую очередь нужно выбрать основу каркаса для вездехода. Для этого подойдет рама от старых советских мотоциклов УРАЛ и ИЖ. При чем, мини-вездеходы на колесах с рамой от ИЖа являются самыми маневренными. Если для задуманного вами вездехода не подходит ни один из перечисленных вариантов, то каркас можно сварить самостоятельно, используя для этого швеллеры, трубы и уголки с разным диаметром;
  2. На втором этапе потребуется сделать подвеску и задний мост вездехода. Мотоблок на камерах должен обладать независимой подвеской – она более сложная в изготовлении, однако агрегат с таким механизмом получиться более маневренным и удобным при езде. Чтобы сделать независимую подвеску, соедините лонжероны между собой подкосом, рулевой втулкой и отдельной стойкой;
  3. Следующий шаг подразумевает монтаж на вездеход изготовленных ранее колес. Это делается посредством стальных ступиц. На каждой из них должны быть установлены прочные ленты, которые будут оплетать колеса в поперек;
  4. На последнем этапе потребуется установить мотор и другие, необходимые для работы вездехода системы, и надежно закрепить их на раме. Как колесный, так и гусеничный вездеход, должен быть оборудован сцеплением, тормозной и выхлопной системой;
  5. В конце сборки обязательно проверьте самодельный вездеход. Если вы не обнаружили никаких дефектов, то можете приступать к ежедневной эксплуатации агрегата.

Сделанный мотоблок на пневмоколесах станет незаменимым помощником в тех случаях, когда его владельцу нужно быстро преодолеть болотистые участки и русла рек. Отличная плавучесть колес делает вездеход подходящим средством передвижения по различным водным преградам. При этом на суше вездеход на базе мотоблока сможет развивать скорость до 70 км/ч.

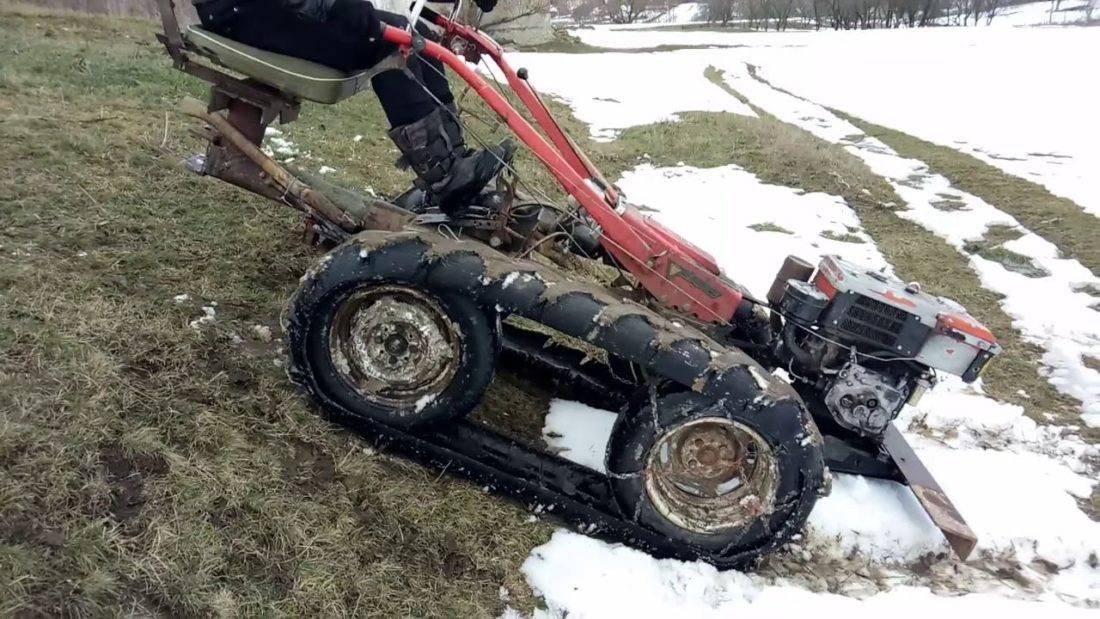

Гусеничный мини-вездеход

До начала работ сориентируйтесь с инструментарием. Можно со стопроцентной уверенностью констатировать, что понадобятся:

  • самые разные отвертки;
  • молоток;

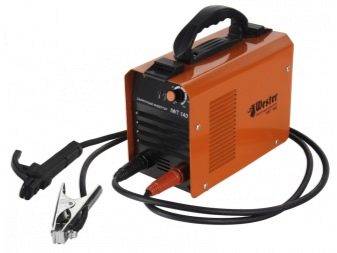

  • электросварка;
  • приспособление для гибки труб (если не имеется подготовленной рамы).

Перед созданием чертежных материалов, ознакомьтесь с типовой структурой.

Рама. В любом гусеничном снегоходе имеется рама: чем хитроумнее структура, тем прочнее и надежнее обязана быть рама. Идеальный вариант – позаимствовать от скутера, квадроцикла либо мотоцикла. Если не имеется подобного элемента, можно самому сварить его из стальных труб диаметром не меньше 40 миллиметров.

Сидение. Сиденье для вездехода должно быть крепким, поскольку сама конструкция довольно невысокая. Непременное условие: выполнена она должна быть из влагонепроницаемого материала.

Мотор

Выбирая мотор, сконцентрируйте внимание на его ресурсе. Если вы желаете, чтобы вездеход был мощный, то и мотор должен быть таким же.

Топливный бак

Резервуар вместимостью 10-15 л, выполненный из железа, идеально сгодится для топливного бака.

Лыжи. Если вы не имеете готовых лыж, которые можно приспособить под вездеход, их можно создать собственными силами из древесины. Желательно, чтобы это была 9-слойная фанера, не меньше.

Руль. При подборе руля управления задумайтесь о своем комфорте. Желательно, чтобы он был позаимствован у двухколесной техники.

Гусеницы. Создание гусениц, наверное, особо сложное занятие.

Силовой привод. Чтобы гусеницы вертелись, вам понадобится силовой привод – предпочтительнее всего в данном варианте применить мотоциклетную цепь.

Если не имеется полностью готовой рамы, то ее просто сварить из профилированной трубы, а конфигурацию придать посредством приспособления для гибки труб.

Когда рама будет изготовлена, подвергните обработке ее противокоррозионным раствором и покрасьте высококачественной краской, способной выдерживать и влажность, и зимний мороз.

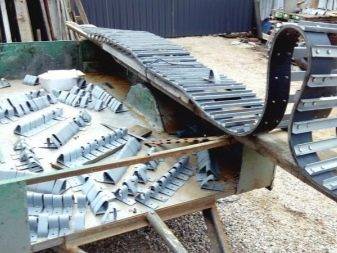

Гусеницы

Все, кто когда-то своими силами создавал гусеничный вездеход, заявляют: создание гусениц является самой сложной процедурой.

Легче всего их изготовить из автомобильных шин. Этот способ очень выгодный – прочный и низкобюджетный. Компонент делается по закрытому кругу, по этой причине разрыв покрышки случиться не сможет.

Рассмотрим руководство по созданию гусениц, их можно выполнить двумя способами.

Из шины автомобиля:

  • берем шину и обрезаем борта (используйте острый ножик);
  • кроить необходимо так, чтобы осталась гнущаяся доля с протектором.

Из конвейерной ленты:

  • отрезаем нужный кусок ленты;
  • прошиваем кромки нитью из лески;
  • сворачиваем в кольцо, сшиваем торцы;
  • на сделанное полотно фиксируем грунтозацепы, в их роли применяем пластиковые трубы диаметром не меньше 40 миллиметров (разрезаем вдоль);
  • фиксируем трубы к полотну винтами.

Возможно, вышеизложенная информация будет полезной, если вы приняли решение создать вездеход на базе мотоблока.

О том, как сделать вездеход из мотоблока своими руками, смотрите в следующем видео.

Как сделать самодельный колесный вездеход

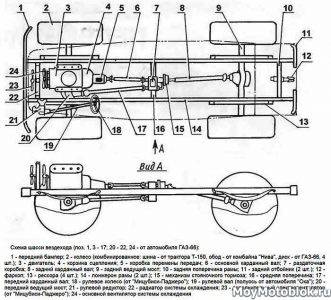

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

  1. Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
  2. На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
  3. В отверстие диска выводится воздушный клапан.
  4. Колесо накачивается воздухом.
  5. Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

  1. На сваренную или готовую раму устанавливается мотоблок.
  2. Монтируется задний мост и, если нужно, передний.
  3. На раме размещается сидение.
  4. Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
  5. К раме крепится защита, ее изготавливают из пластика или металлического листа.
  6. Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
  7. Проверяется работоспособность тормозов.
  8. Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Какой двигатель лучше?

Для того чтобы сделать вездеход из мотоблока, необходимо выбирать технику с двигателем, имеющим принудительное охлаждение:

  • водяное;
  • масляное.

Что касается типа двигателя, то тут однозначно ответить на вопрос сложно. Кому-то больше по душе бензиновый агрегат, а кто-то предпочитает дизель. Свои достоинства и недостатки есть в каждом варианте.

Наверное, во многих случаях, выбирать и не приходится. Так как, сначала приобретается мотоблок, а уже позже приходит идея сделать из него вездеход.

Можно отметить лишь, что современные китайские мотоблоки оснащаются довольно мощными и качественными двигателями японского производства. Такими, как Honda, Subaru и Yamaha. Эти силовые агрегаты характеризуются высоким моторесурсом и надежностью.

Нужно помнить, что заявленная в документах мощность двигателя, как правило, не выдается в полной мере в режиме вездехода. Все же, подобные силовые агрегаты не рассчитаны на использование мотоблока в качестве транспортного средства.

Каракат на основе культиватора: отличительные черты и сборка


Каракат из мотоблока по своему целевому предназначению аналогичен выше рассмотренному приспособлению Отличиями служат:

  • увеличенная колесная база с ременным сцеплением;
  • громоздкость;
  • расширенные условия для эксплуатации – каракат способен генерировать скорость до 70 км/ч на пересеченной местности.

Ввиду того, что главный упор в этой переделке касается именно покрышек, остановимся на них более детально.

Среди существующих способов собственноручного воссоздания мощных и больших скатов на каракат можно выделить несколько основных:

  1. считается самым легким. Берутся два металлических диска и агрегируются на втулку. На них надевают камеры, закрепляемые транспортерной лентой. Мотоблок на камерах имеет хорошую устойчивость и выносливость;
  2. на втулке крепится лишь один из дисков. На нее же устанавливают перемычки. К последним сварочным аппаратом приспосабливают кольца;
  3. напоминает предыдущий способ, однако для центрального диска необходима дополнительная спица, которую можно изготовить из металлической заготовки или трубы;
  4. позволит дать новую жизнь дискам со старого мотороллера, которые стандартно крепят к втулке.

В качестве опорного конспекта для дальнейшей сборки караката можно воспользоваться предложенными чертежами.


Самодельный каракат на базе двигателя от почвообрабатывателя типа «Нева» или «МТЗ» собирают следующим образом:

  • варим раму из металлического профиля или труб;
  • устанавливаем передний и задний привод. Допускается, если они будут без дифференциала и цельными;
  • передний мост можно позаимствовать от ходовой части автомобиля. С него же берется рулевая рейка;
  • двигатель заимствуют от почвообрабатывателя. Можно оставить родной редуктор или заменить его многоступенчатой коробкой передач. В таком случае в каракате будет проще управлять скоростями. С редуктором придется остановиться, прежде чем изменить скорость передвижения;
  • поставить скаты и переходить к тестированию каракарта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
