Монтажный блок. Увеличиваем возможности подъёмных механизмов

Электрическая тяга

В наше время, в грузоподъемном оборудовании наряду с мышечной силой широко применяется и электротяга, она позволяет экономить физические силы для иных работ. Скорость транспортировки с применением электрического грузоподъемного оборудования значительно выше, чем при ручном труде, что приводит к существенному сокращению сроков строительства. Однако при малых объемах работ стоимость грузоподъемных приспособлений, работающих от сети, бывает не адекватна получаемому выигрышу. Да и не всегда на стройплощадке имеется электричество, по крайней мере, с избытком по мощности.

Кратность

Это основная характеристика, показывающая, во сколько раз полиспаст теоретически увеличивает усилие или скорость. Величина кратности определяется количеством ветвей троса, между которыми распределена нагрузка и может быть чётной или нечётной. В первом случае свободный конец троса закрепляется на неподвижной части грузоподъёмного механизма, а во втором прицепляется к обойме крюка.

Может показаться, что увеличивая число блоков можно бесконечно умножать усилие.

Однако никто не отменял трение, на преодоление которого даже в лучших моделях шкивов тратится не менее 10% усилий. Поэтому если подсчитать реальный выигрыш с учётом трения для полиспаста кратностью 5:1 (5*0,9*0,9*0,9*0,9 = 3,28), результат окажется более скромным. А если вместо блоков использовать карабины (например, в альпинизме), у которых потери на трение значительно больше выигрыш будет ещё скромнее.

Запасовка полиспастов

Запасовка – процедуру изменения местоположения шкивов и дистанции между ними. Целью этой операции является регулирование скорости и высоты подъема грузов в соответствии с определенной схемой прохождения троса по блокам грузоподъемного механизма. Существуют следующие разновидности запасовки:

1. Однократная. На крюке закрепляется 1 веревка, которая проводится через все неподвижные блоки и наматывается на барабан.
2. Двукратная. Первый конец каната крепят на головке поворотного элемента крана, второй – на лебедке. Этот способ запасовки может применяться на кранах стрелового типа.
3. Четырехкратная. 2 рабочих ветви троса проводятся через шкивы рабочей стрелы. Соседние полиспасты скрепляются между собой при помощи статичного блока, устанавливаемого на стойке платформы. Этот метод запасовки используется для устройств с большой грузоподъемностью.

Существует также переменная запасовка. Она бывает как двукратной, так и четырехкратной. Подвижные ролики устанавливаются на нескольких подвижным обоймах, удерживаемых при помощи каната. Кратность запасовки изменяется посредством опускания подвески крюка на опору при сматывании веревки.

Как сделать подъемник своими руками

В строительстве во время проведения монтажных работ далеко не всегда есть возможность подогнать подъемный кран. Тогда возникает вопрос, как поднять груз веревкой. И здесь находит свое применение простой полиспаст. Для его изготовления и полноценной работы нужно сделать расчеты, чертежи, правильно подобрать веревку и блоки.

Подготовка базы – схема и чертеж

Прежде чем приступать к сооружению полиспаста своими руками, нужно внимательно изучить чертежи и подобрать подходящую для себя схему. Опираться следует на то, как вам будет удобнее разместить конструкцию, какие блоки и трос имеются.

Случается, что грузоподъемности блоков полиспаста недостаточно, а сооружать сложный многократный подъемный механизм нет времени и возможности. Тогда применяют сдвоенные полиспасты, представляющие собой комбинацию из двух одинарных. Этим устройством также можно поднимать груз таким образом, чтобы он двигался строго вертикально, без перекосов.

Как подобрать веревку и блок

Важнейшую роль в построении полиспаста своими руками играет веревка

Важно, чтобы она не растягивалась. Такие канаты называют статическими

Растяжение и деформация гибкой связи дает серьезные потери эффективности работы. Для самодельного механизма подойдет синтетический трос, толщина зависит от веса груза.

Материал и качество блоков – показатели, которые обеспечат самодельным подъемным устройствам расчетную грузоподъемность. В зависимости от подшипников, которые установлены в блоке, меняется его КПД и это уже учтено в расчетах.

Но как поднять груз на высоту своими руками и не уронить его? Чтобы обезопасить груз от возможного обратного хода, можно установить специальный фиксирующий блок, который позволяет веревке двигаться только в одном – нужном направлении.

Пошаговая инструкция для подъема груза через блок

Когда веревка и блоки готовы, схема выбрана, а расчет произведен, можно приступать к сборке. Для простого двукратного полиспаста понадобятся:

• ролик – 2 шт.;
• подшипники;
• втулка – 2 шт.;
• обойма для блока – 2 шт.;
• веревка;
• крюк для подвеса груза;
• стропы – если они нужны для монтажа.

Пошагово подъем груза на высоту осуществляется так:

1. Соединяют ролики, втулку и подшипники. Объединяют все это в обойму. Получают блок.
2. Веревку запускают в первый блок;
3. Обойма с этим блоком жестко крепится к неподвижной опоре (железобетонная балка, столб, стена, специально смонтированный вынос и пр.);
4. Затем конец веревки пропускают через второй блок (подвижный).
5. К обойме крепят крюк.
6. Свободный конец веревки фиксируют.
7. Стропят поднимаемый груз и соединяют его с полиспастом.

Самодельный подъемный механизм готов к использованию и обеспечит двойной выигрыш в силе. Теперь, чтобы поднять груз на высоту, достаточно потянуть за конец веревки. Огибая оба ролика, веревка поднимет груз без особых усилий.

Можно ли объединить полиспаст и лебедку

Если к самодельному механизму, который вы построите по этой инструкции, присоединить электрическую лебедку, получится самый настоящий подъемный кран, выполненный своими руками. Теперь для подъема груза не придется напрягаться совсем, лебедка все сделает за вас.

Даже ручная лебедка сделает подъем груза комфортнее – не нужно стирать руки о канат и переживать, чтобы веревка не выскользнула из рук. В любом случае, крутить ручку лебедки куда проще.

В принципе, даже вне стройплощадки умение в походных условиях с минимумом инструментов и материалов соорудить элементарный полиспаст для лебедки – очень полезный навык. Особенно оценят его автомобилисты, которым посчастливилось застрять на машине где-нибудь в непроходимом месте. Сделанный на скорую руку полиспаст значительно увеличит производительность лебедки.

Переоценить значение полиспаста в развитии современного строительства и машиностроения сложно. Понимать принцип действия и визуально представлять себе его конструкцию должен каждый. Теперь вам не страшны ситуации, когда нужно поднять груз, а специальной техники нет. Несколько шкивов, веревка и смекалка позволят обойтись без привлечения крана.

Пошаговая сборка конструкции

Сборка шлифовального станка – это полноценные строительные работы, требующие от мастера концентрации внимания, подготовки чертежа, обработки деталей и определенного опыта.

Для работы следует подготовить рабочее место:

1. Столешницу с достаточной площадью для проведения обработки деталей, сборки конструкции и проверки работы готового аппарата.
2. Источник света (оптимально будет сочетание естественного и искусственного освещения).
3. Средства защиты глаз и слизистых оболочек (металлическая стружка, пыль, антикоррозийные составы обладают прямым раздражающим действием, что требует дополнительной защиты лица и рук).

Готовое рабочее место – это залог успешной работы для мастера.

Основные характеристики оборудования

С учетом разнообразия моделей, существует ряд параметров, по которым производится оценка рабочих качеств устройств:

• Грузоподъемность. В среднем ГПМ рассчитаны на работу с грузами массой 5-10 т. Однако имеются грузозахватные приспособления, которые используются в комплексе с грузовым оборудованием крупного формата, способным оперировать с тяжестями весом до 100 т. Одиночные механизмы рассчитаны на работу в небольших цехах, автомастерских, складских условиях и, чаще всего, ориентированы на работу с грузами весом 500-700 кг;
• Высота подъема. Для талей, лебедок, кранов данный показатель может достигать 15-20 см.

Горизонтальное перемещение грузов зависит от местной инфраструктуры. Чаще всего на объектах используются рельсы и роликовые механизмы, по которым происходит перемещение устройств. Существуют разные типы грузоподъемного оборудования, в зависимости от моделей машин обеспечивается разная скорость перемещения продукции – от 3 до 8 м/с.

Эксплуатационные характеристики полиспастов и их выбор

На эффективность, которой обладают полиспасты, на их назначение и устройство в конкретном механизме влияние оказывают следующие факторы:

1. Грузоподъёмность основного механизма, в составе которого работают данные узлы.
2. Количество обводных блоков: с ростом их числа потери на трение возрастают.
3. Углы отклонения канатов от средней плоскости барабана.
4. Диаметры блоков.
5. Диаметр каната/высота цепи.
6. Материал каната.
7. Характер опор (в подшипниках качения или скольжения).
8. Условия смазки всех осей полиспаста.
9. Скорость вращения блоков или перемещения тяговых канатов (в зависимости от назначения устройства).

Наибольшие потери в полиспастах связаны с условиями трения. В частности, КПД рассматриваемых механизмов, которые работают в подшипниках скольжения, в зависимости от условий их эксплуатации, составляет:

• При неудовлетворительной смазке и при повышенных температурах — 0,94…0,54;
• При редкой смазке – 0,95…0,60;
• При периодической смазке — 0,96…0,67;
• При автоматической смазке – 0,97…0,74.

Меньшие значения соответствуют полиспастам с максимально возможной кратностью. Потери на трение для узлов, которые работают в подшипниках качения, гораздо ниже, и составляют:

• При недостаточной смазке и высоких температурах эксплуатации – 0,99…0,83;
• При нормальных рабочих температурах и смазке – 1,0…0,92.

Таким образом, применяя современные антифрикционные покрытия контактной поверхности блоков, можно практически исключать потери на трение.

Углы отклонения каната, располагающегося на блоке/блоках полиспаста, определяют не только износ канатов и блоков, но и безопасность производственного персонала грузоподъёмного устройства. Объясняется это тем, что при превышении допустимых показателей сход каната с блока чреват производственной аварией. На данный параметр влияют материал канатов, профиль канавки барабана, а также направление навивки.Материалами канатов чаще всего служат типы ТЛК-О по ГОСТ 3079, ЛК-Р по ГОСТ 2688 и ТК по ГОСТ 3071. Третий тип имеет наименьшую жёсткость (не более 1,7), что положительно сказывается на предельно допустимом угле отклонения каната на полиспасте. Соответственно для канатов двух первых типов жёсткость достигает 2.

Нормальными углами отклонения от оси полиспаста считаются углы 7,5…2,5 (меньшие значения принимаются для максимальных соотношений диаметра блока к диаметру каната). Вообще при проектировании данных устройств это соотношение всегда стараются выбирать в диапазоне значений 12…40. Допустимый угол отклонения канатов из маложёстких материалов меньше: до 6,5…2.

ГОСТ допускает увеличение предельного отклонения, по сравнению с рекомендуемым не более, чем на 10…20% (зависит от режима работы грузоподъёмной техники). На уравнительном блоке допустимые углы отклонения могут увеличиваться, но не более, чем в 1,5 раза.

Для снижения углов отклонения на барабанах полиспастов изготавливают профильные канавки, причём угол их направления зависит от направления навивки. Поэтому барабаны в механизмах современной конструкции всегда выполняют с крестовым профилем, пригодным под оба типа навивки.

Как сделать полиспаст самостоятельно

В домашнем хозяйстве нет необходимости ежедневно поднимать тяжести, поэтому для разовых работ можно сделать подъёмное устройство своими руками. Всё, что потребуется для этого найдётся в мастерской запасливого хозяина:

• стальные шпильки с резьбой;
• подшипники;
• ролики;
• верёвка;
• крюк.

Подшипник вставляют в ролик и насаживают на шпильку. Накручивают гайку и стопорят её, чтобы не тратить зря усилий на прокручивание получившегося вала. К шпильке крепится крюк или стропы. Один конец верёвки, пропущенной через сделанный блок, закрепляют на неподвижной опоре, а за другой тянут вверх при подъёме груза. Получился простейший полиспаст кратностью 2:1.

Поскольку работать с таким механизмом неудобно следует сделать ещё один блок и, закрепив, пропустить через него верёвку. Теперь её можно будет тянуть вниз и даже соединить с лебёдкой. Кроме улучшения условий работы, это обеспечит возможность, при необходимости, фиксации груза в любом промежуточном положении.

Для полиспаста, сделанного своими руками, лучше использовать верёвку, а не стальной трос. Её преимуществом является то, что она позволяет быстро собрать или разобрать конструкцию. Выбирать следует статические виды, которые не растягиваются. Динамические типы «съедают» часть выигрыша в силе.

Виды грузоподъёмных машин

Все виды грузоподъемных машин и механизмов классифицируют по нескольким признакам:

• назначение (транспортировка, подъём, разгрузка/погрузка);
• степень подвижности (самоходные, статичные, передвижные);
• типу материалов (сыпучие, пеллетированные, штучные, жидкие);
• уровень автоматизации;
• характер движения (непрерывное, периодическое).

Кроме того, выпускаются агрегаты, отличающиеся по принципу работы: ручные и электрические устройства, агрегаты с пневмоприводом.

Домкраты

Одно из основных преимуществ применения домкрата в качестве грузоподъёмного приспособления – точность позиционирования поднимаемых конструкций независимо от их геометрии, габаритов и веса. Выпускаются механические, гидравлические, электрические, пневматические модели с широким диапазоном характеристик.

При их выборе за основу принимается грузоподъёмность (для винтовых домкратов её максимум составляет 1 т, для гидравлических – 100 т) и высота подъёма (ход штока). Также предлагаются специализированные модели. Чаще всего они используются на СТО для опрокидывания машин на один бок, подставки, применяемые во время ремонта для страховки других удерживающих приспособлений.

Лебедочные грузоподъемные механизмы

К грузоподъемным машинам относят лебёдочные механизмы. Они применяются в строительстве, сервисном обслуживании, на производстве для перемещения конструкций в горизонтальном или вертикальном направлении. Выпускаются модели, оснащённые приводом разного типа:

• червячные (они отличаются большим передаточным числом);
• цепные, отличающиеся высокой эффективностью;
• барабанные электроустройства с коммутационной аппаратурой с номинальным напряжением 220 или 380 В;
• рычажные, которые выделяются минимальными размерами и весом.

Основные критерии при выборе – тяговое усилие, канатоёмкость барабана, скорость движения троса, возможности регулировки рабочих параметров, вес изделия, грузоподъёмность.

Тали

Предлагается большой выбор модификаций талей с широким диапазоном характеристик. Это позволяет подобрать технику, учитывая особенности будущей эксплуатации. Отличительные особенности этого вида агрегатов – высокая надёжность, сравнительно высокие показатели скорости и высоты перемещения, грузоподъёмности. Тали часто применяют как вспомогательное устройство в комплексе с крановой техникой любого типа.

Для обеспечения высокой производительности, если важна скорость выполнения операций, речь идёт о конструкциях с большим весом выбирают электрические модели. При возможных перебоях в электроснабжении, на площадках с невысокой интенсивностью работы преобладают ручные тали. Также стоит учитывать при покупке необходимость перемещения механизма: есть стационарные и передвижные агрегаты.

Тельферы

Эффективной заменой крановой технике при погрузочно-разгрузочных работах становятся тельферы. Выпускаются следующие типы таких устройств: цепные и канатные. Грузоподъёмность агрегатов составляет до 25 т при высоте подъёма до 70 м. Управление может быть ручным или дистанционным (с помощью пульта ДУ).

Комплектация кареткой повышает функциональность модели за счёт возможности перемещения тельфера по территории цеха или строительной площадки. При необходимости обеспечения повышенной скорости движения каната или цепи технику оснащают частотным преобразователем.

Блоки и полиспасты

Блоки широко применяются в качестве самостоятельного или вспомогательного агрегата для подъёма конструкций. Они выпускаются в одно- и многороликовом исполнении. По назначению блоки делят на отводные и грузовые. Первые применяют для изменения направления движения троса, вторые – для перемещения по прямой.

Полиспасты – составная часть подъёмных агрегатов, которая представляет собой систему соединённых канатами блоков. Разделяют скоростные и силовые устройства (выбор зависит от поставленных задач). В рамках одной грузоподъёмной установки может использовать одновременно несколько полиспастов. Такое решение более эффективно и позволяет снизить нагрузку на каждый из них за счёт равномерного распределения усилий.

Каким образом мы упрощаем подъем грузов?

Грузовой полиспаст – это система, состоящая из веревок и блоков, благодаря которой можно выиграть в эффективной силе при потере в длине. Принцип довольно прост. В длине мы проигрываем ровно столько, во сколько раз оказался выигрыш в силе. Благодаря этому золотому правилу механики можно поднимать грузы большой массы, не прилагая при этом больших усилий. Что в принципе не так критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам придется вытянуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Применение таких приспособлений обойдется вам дешевле, чем аренда подъемного крана, к тому же, вы можете сами контролировать выигрыш в силе. У полиспаста есть две разные стороны: одна из них неподвижная, которая крепится на опоре, а другая – подвижная, которая цепляется на самом грузе. Выигрыш в силе происходит благодаря подвижным блокам, которые крепятся на подвижной стороне полиспаста. Неподвижная часть служит только для изменения траектории движения самой веревки.

Виды полиспастов выделяют по сложности, четности и кратности. По сложности есть простые и сложные механизмы, а кратность обозначает умножение силы, то есть, если кратность будет равна 4, то теоретически вы выигрываете в силе в 4 раза. Также редко, но все же применяется скоростной полиспаст, такой вид дает выигрыш в скорости перемещения грузов при совсем малой скорости элементов привода.

Принципиальная схема конструкции гриндера и принцип его работы

Если описывать конструкцию гриндера совсем просто, то это двигатель, 2-4 вращающихся ролика, один из которых регулируется, и шлифовальная лента. От ручной шлифмашинки гриндер обычно отличает фиксирующая стойка, с возможностью менять угол наклона.

Стойка необходима для точности работы. Решили заточить нож – фиксируете, выставляете нужный угол наклона стойки и запускаете гриндер. Все.

Что касается регулируемого ролика, то он нам просто необходим. Ведь шлифовальная лента со временем растягивается, и образуется просадка. А мы подтягиваем ролик и продолжаем работать.

Есть еще важный момент. Наждачная лента подойдет только на эластичной основе. В противном случае от нагрузки она порвется.

Пошаговое описание работ по изготовлению гриндера (шлифовального станка)

Чертежи, схемы, прототипы, которые взятые за основу.

Растачиваем фланец на электрическому двигателю, используя токарный станок.

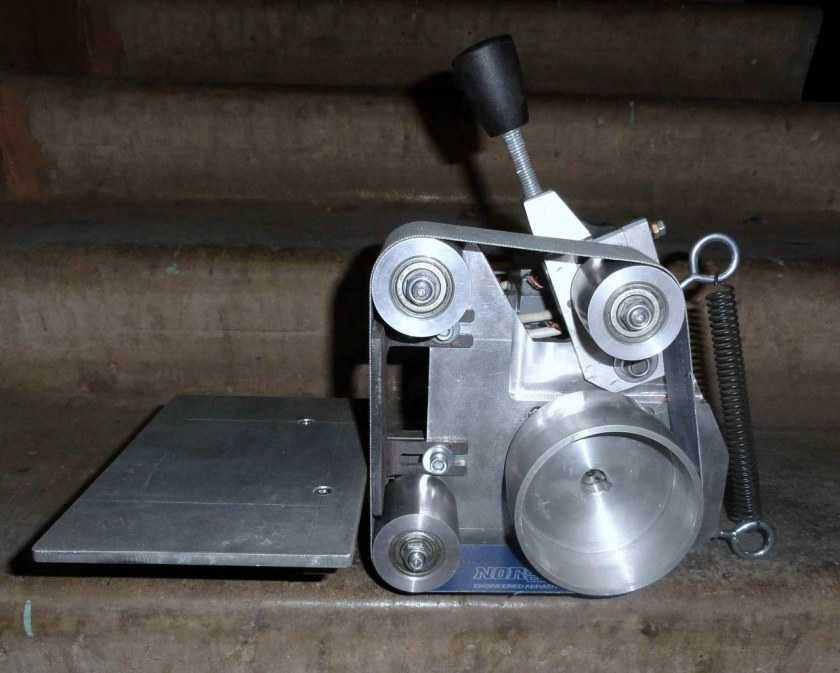

Гриндер — станок ленточно-шлифовального типа, используемый для сухого шлифования изделий, выполненных из металла, различных сплавов, древесины, искусственного камня, пластика и других материалов.

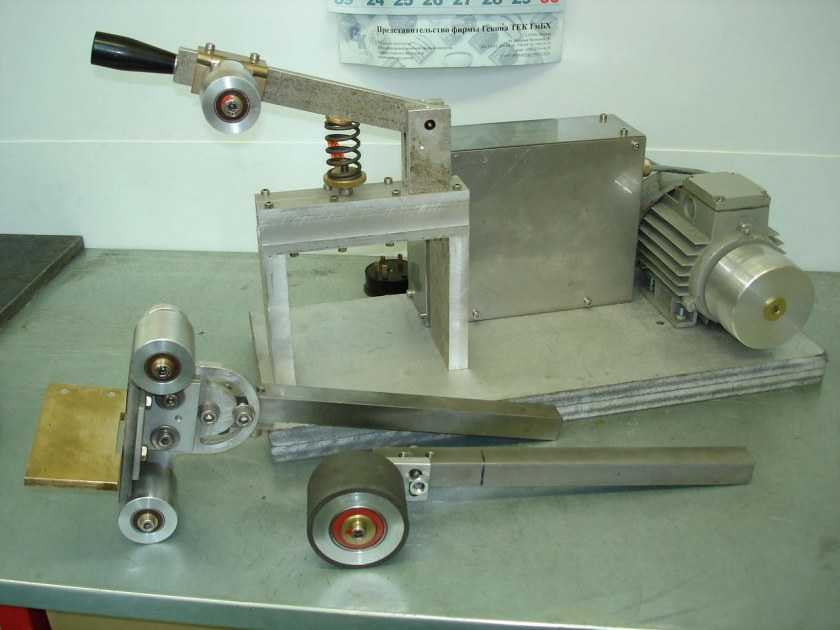

Самодельный гриндер в сборе

Вопросом о том, как сделать ленточный гриндер своими руками, задаются многие домашние мастера, ведь с помощью такого оборудования можно выполнять разные технологические операции с изделиями, изготовленными из различных материалов. С помощью ленточного гриндера можно снимать заусеницы, устранять дефекты поверхностей, зачищать ржавчину, снимать облой, ликвидировать последствия плазменной и лазерной резки, зачищать сварные швы.

Кратность

Это основная характеристика, показывающая, во сколько раз полиспаст теоретически увеличивает усилие или скорость. Величина кратности определяется количеством ветвей троса, между которыми распределена нагрузка и может быть чётной или нечётной. В первом случае свободный конец троса закрепляется на неподвижной части грузоподъёмного механизма, а во втором прицепляется к обойме крюка.

Может показаться, что увеличивая число блоков можно бесконечно умножать усилие.

Однако никто не отменял трение, на преодоление которого даже в лучших моделях шкивов тратится не менее 10% усилий. Поэтому если подсчитать реальный выигрыш с учётом трения для полиспаста кратностью 5:1 (5*0,9*0,9*0,9*0,9 = 3,28), результат окажется более скромным. А если вместо блоков использовать карабины (например, в альпинизме), у которых потери на трение значительно больше выигрыш будет ещё скромнее.

Расчет полиспаста

Перед изготовлением полиспаста требуется рассчитать основные технические характеристики грузоподъемной конструкции. Расчеты требуется для составления чертежей и производятся согласно параметрам рабочего помещениями и весом груза.

Для определения нагрузок, влияющих на блочную систему в ходе эксплуатации, нужно рассчитать параметры, действующие на отдельные блоки:

1. Силу воздействия поднимаемого груза (S_C).
2. Тяговую силу двигателя (S_M).
3. Угол отклонения (α). При расчете параметров полиспаста этой характеристикой можно пренебречь, потому что у современных устройств угол отклонения отсутствует.
4. Диаметр блока (D).
5. Диаметр втулки (d).

Уравнение, использующееся для нахождения моментов силы, имеет следующий вид: S_M * R = S_C*R + l*S_C*R + N* g*d/2, где:

1. S_M * R – момент силы, с которой груз оказывает влияние на блочную систему.
2. l – коэффициент, характеризующий жесткость ручного веревочного каната при огибании ролика. Он зависит от структуры витков троса и определяется экспериментальным методом.
3. Нагрузка на ось шкива. Она определяется по формуле: 2*S_C*R.
4. g – коэффициент, характеризующий силу трения втулки шкивов.

1. 97% — используется в качестве среднего значения, если в элементах грузоподъемного устройства присутствуют подшипники качения и втулки из бронзы.
2. 95% — используются подшипники скольжения.
3. 93% и ниже – при работе грузоподъемного механизма в суровых природных условиях или в помещениях с высокой температурой.

При расчете также рекомендуется определить КПД остальных обводных роликов, в зависимости от конструктивных особенностей грузоподъемного механизма.

Обзор популярных моделей

Einhell TC-US 400

Корпус защищен от коррозии специальным покрытием. Рабочий стол крепится под нужным для работы углом. Гриндер отличается продолжительным сроком службы, простотой управления и обслуживания.

Достоинства станка Einhell TC-US 400:

• качественная сборка;
• низкий уровень вибрации;
• бесшумность;
• возможность подключения пылесоса.

Недостаток у модели один: для замены абразивной шины требуется много времени.

Jet 10-20 PLUS 628900M

Консольная установка на шлифовочном барабане гриндера позволяет обрабатывать элементы до 0,5 м за два прохода. Возможна замена оснастки для выполнения работ по брашированию при декорировании поверхностей.

Преимущества станка:

• простота управления;
• надежность;
• высокая производительность;
• точность выполнения операций.

Недостатки:

• необходимость в периодической поправке ленты;
• высокая стоимость.

ЭНКОР Корвет-51

Гриндер ЭНКОР Корвет-51 отличается высоким качеством заточки ножей и иных режущих инструментов. Имеется возможность оперативной переустановки рабочего стола. Станок оснащен транспортирным уклоном.

Преимущества:

• компактность;
• доступная стоимость;
• удобство работы.

Недостатки:

• высокий уровень вибрации стола;
• необходимость фиксации станины к жесткому основанию.

Условия для вывода формул

Упростим задачу получения формул для блоков. Будем считать блок идеальным.

Пусть для этого выполняются некоторые условия:

1. считаем, блок невесомым, то есть, у него нет массы,
2. считаем, что блок абсолютно жесткий, то есть, нет его деформации,
3. при вращении блока трение отсутствует.

Пояснения к условиям

Эти три условия нужны для того, чтобы наши усилия затрачивались только на перемещение полезного груза, и не затрачивались на вращение блока. Груз мы прикрепляем к одному концу веревки, в то время, как тянем за другой ее конец.

Более строгим языком: условия должны выполняться, чтобы приложенная сила совершала лишь работу по перемещению полезного груза, а энергия на вращение блока не затрачивалась.

Честно говоря, в реальности ничего идеального не существует и все эти условия полностью соблюсти нельзя. Блоки изготавливают из прочных металлов, а они обладают массой. Трение можно только лишь уменьшить, но совсем избавиться от него не получится. Но, так как масса блока мала, по сравнению с поднимаемым грузом и трение значительно уменьшено, будем в этой статье считать блок идеальным.

Рассмотрим такие идеальные блоки.
