Больные места Штиль 180
Болячки есть у каждого инструмента и 180-й не исключение, но самое больное место это 100% воздушный фильтр. Сменный фильтрующий элемент 180 — го откровенное «Г».
Почему немцы не изменят конструкцию и не поставят на эту модель много разовый сетчатый фильтр вместо куска непонятно чего, через что весь мусор пролетает в карбюратор, известно одному богу. Может это сделано специально?
Ну так вот, фильтр нужно менять регулярно. Никому не рекомендую его промывать, т.к. после этого он теряет форму и на стыках с корпусом может пропускать.
Вторая болячка это сальники коленчатого вала. Много раз я сталкивался с ситуацией, когда при исправных подшипниках сальники травили, воздух попадал в картер, возрастали максимальные обороты со всеми вытекающими, вплоть до задиров поршневой. Что это, заводской брак или условия эксплуатации, но факт остается фактом, сальники не редко становятся причиной серьезных проблем с двигателем.
Регулировка карбюратора бензопилы вдали от сервисной мастерской
Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.
Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.
Порядок настройки следующий
Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.
Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.
Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.
Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.
В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.
Признаки правильной регулировки
- На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
- При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
- При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
- Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.
Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.
Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.
Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.
На иллюстрации они показаны стрелками.
Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.
Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.
После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.
Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.
Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.
Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.
Cодержание
В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.
Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.
Почему бензопила стреляет в карбюратор?
Если во время запуска и эксплуатации инструмента его владелец слышит звуки, напоминающие выстрелы, то это говорит о неисправности узла, в котором смешивается топливо. Причиной этому, скорее всего, служат такие неисправности карбюратора бензопилы:
- перетянутое зажигание – в этом случае горючее не прогорает, что приводит к специфическим резким выстрелам;
- подача в карбюратор смеси с низкой концентрацией бензина – чтобы исправить проблему, потребуется настроить жиклеры.
Если стреляющий звук исходит со стороны глушителя, то проблема заключается в перенасыщении топливной смеси бензином. Если в топливе слишком мало воздуха, то оно будет гореть не только в камере, но и в глушителе. Свидетельством этому будет служить большое количество нагара на внутренних стенках глушителя.
Каждая современная бензопила, независимо от ее предназначения и конструктивных особенностей, комплектуется топливной системой. В ее основу вложен карбюратор, главная функция которого заключается в перемешивании топливной смеси с предварительно очищенным воздухом. Любая неисправность карбюратора приводит к потере мощности и другим проблемам с садовым бензоинструментом. Решить их можно самостоятельно – для этого нужно изучить конструкцию топливного узла, особенности его регулировки и методы самостоятельного ремонта.
Неисправности, которые можно устранить ремонтом карбюратора
Сразу оговоримся — диагностика — вещь коварная. Иногда один и тот же симптом возникает из-за совсем разных причин. Но мы все проверим и найдем вместе. Итак:
Возможно, засорился жиклер холостого хода . Требуется его прочистка. Как ее сделать — об этом ниже. Но пока об альтернативных причинах.
Не исключено, что проблема в топливной системе. Следует проверить топливные шланги, подачу топлива.
Иногда проблемы с оборотами (вернее их отсутствием) решаются тем, что прочищается обратный клапан топливного бака (бензин пытается уйти из бака, но воздух вместо него не возвращается). Выглядит он так, как показано внизу на рисунке:
Не забудьте подрегулировать карбюратор единственным возможным способом — изменить количество подаваемого воздуха, что отражается на холостых ходах очень сильно. Все описано в инструкции к пиле. Для тех, кому лень лезть в инструкцию, приводим скриншот:
Пила потеряла в мощности, повышенный расход топлива
Два очень субъективных показателя. Для того, чтобы достоверно заявить о том или о другом, необходимы инструментальные измерения. Из практики ремонтных организаций зачастую под тем или другим выдаются совсем субъективные вещи. В некоторых случаях за потерю мощности могут быть приняты эффекты, возникающие из-за тупой цепи. Естественно, что производительность в этом случае будет низкой. Иногда кажется, что пила работает тише (засоры системы охлаждения, выпускной системы). Повышенный расход топлива может быть обусловлен его утечками.
Часто проблема в глушителе, а не в карбюраторе!
Объявление:
Бензопила глохнет на горячую — после работы и прогрева
Типичные причины:
- Проблемы с карбюратором (о том как устранить и диагностировать — ниже);
- Перегрев — проблемы с охлаждением. Почистите свою пилу;
- Недостаток подачи воздуха;
Настройка частично или полностью разрегулированного карбюратора
После технического обслуживания, например, разборки и промывки или предшествующих неудачных попыток настроить этот узел может оказаться полностью разрегулированным. Настолько, что мотопила вообще не будет заводиться. В этом случае настраивать устройство системы питания двигателя надо в 2 этапа, условно называемых:
- базовый – при неработающем двигателе;
- окончательный – производится на прогретом двигателе.
На первом этапе регулировочные винты «L» и «H» медленно вкручиваем ПОЧС до упора. При этом не надо прилагать больших усилий и пытаться затянуть их. Затем отворачиваем оба винтика обратно – для многих моделей пил на 1 оборот. А для каких-то – на 1,5 оборота. Могут быть и другие установки. Это надо уточнять в технической документации на бензопилу. У ряда моделей подсказка нанесена прямо на крышку их корпуса вблизи регулировочных винтов.
Это будет выполнена рекомендуемая заводская базовая настройка карбюратора. При этом винт «S» («LA», «T») ни в коем случае не трогаем, если только конечно его уже не крутили. Когда он уже скручен, придется поработать и с ним. Медленно вкручиваем «S» ПРЧС до упора.
Переходим к окончательному этапу. Пытаемся завести двигатель. Если не было никаких манипуляций с регулировкой «S» («LA», «T») и в точности как рекомендуется установлены «L» и «H», то он должен запуститься.
Если «S» пришлось по указанным выше причинам закрутить, то мотор, скорее всего, сразу не заведется. Необходимо будет после каждой попытки подкручивать этот винт на 1/4 оборота ПОЧС и снова пробовать завести движок. В конце концов он должен заработать.
Настраиваем карбюратор
Затем прогреваем двигатель 10 минут. Если после его запуска или в процессе прогревания мотор работает неустойчиво или начала двигаться цепь, то надо медленно и аккуратно вращать «S» («LA», «T») ПРЧС. Как только движок начнет работать устойчиво и/или остановится цепь, сразу прекращаем регулировку. Если мотор глохнет, то подворачиваем этот винт на 1/8–1/4 (смотреть в техдокументации) оборота ПОЧС.
В процессе прогревания обороты холостого хода могут начать повышаться, тогда, опять же, необходимо будет «S» («LA», «T») начать медленно подворачивать ПРЧС, пока они на слух не станут нормальными. На уже прогретом моторе продолжаем регулировку узла системы питания, как это описано в предыдущей главе.
Что необходимо знать о ремонте карбюратора бензопилы
Карбюратор ДВС требует периодической чистки и промывки, ведь с топливом в него могут попасть мельчайшие загрязнения. Процесс это довольно сложный, требующий особой внимательности и аккуратности.
Существует 2 способа промывки этого узла – ручной и при помощи ультразвука. Однако ради редкой промывки приобретать ультразвуковую ванну никто не будет, а значит, придётся всё делать вручную. Первым делом карбюратор необходимо снять. С этой работой справиться очень легко, а значит, и подробно останавливаться на ней не стоит. Здесь достаточно просто посмотреть на узел, после чего станет ясно, какие болты его фиксируют
А вот на чём стоит заострить внимание, так это на разборке и сборке самого карбюратора
ФОТО: sawsandsplitters.comРазобраться, как снять карбюратор бензопилы, несложно
Как снять, промыть, установить карбюратор с последующим запуском и регулировкой: видео
Понятно, что объяснить на словах, как почистить карбюратор на бензопиле своими руками, довольно проблематично, а потому предлагаем вам разобраться с этим вопросом при помощи подробного мастер-класса на видео.
Watch this video on YouTube
Неисправности Stihl 250 ms
Поломки и возможные «болезни» бензопилы мс 250:
- Глохнет или не заводится. Причина такой ситуации, вероятно, в засоре воздушного фильтра или в системе зажигания. Решается проблема очисткой фильтров и заменой свечи, также можно провести регулировку зажигания. Также, вероятно, потребуется регулировка карбюратора бензопилы штиль 250 — осуществляется данная манипуляция в сервисном центре.
- Нагрев бензопилы. Нередко к нагреву приводит некорректная эксплуатация. Решается проблема правильным использованием цепной пилы, технологическими перерывами через каждые 120 минут пиления.
- Качество распила падает. Корень проблемы в затупленной цепи или недостатки смазки цепи. Регулярно смазывайте цепь и следите за состоянием звеньев.
Эксплуатация цепной бензопилы и обслуживание Stihl 250 ms
Как правильно эксплуатировать бензопилу Штиль 250 мс:
- всегда выполняйте обкатку бензопилы штиль мс 250 перед началом интенсивной работы с пилой, минимальная ее продолжительность — 5 часов;
- защищайте глаза и легкие от стружки, пыли с помощью респиратора или маски;
- удерживайте бензопилу за рукоятку двумя руками;
- избегайте наклонного расположения шины — пилите не под углом, а опуская шину сверху вниз на бревно или доску;
- самостоятельный ремонт допустим только после окончания гарантийного срока, если неисправность произошла до года после покупки, обратитесь в сервис;
- такие же рекомендации относительно регулировки карбюратора — бензопилу должен диагностировать специалист;
- настройка пилы перед работой обязательна;
- схема всех составляющих бензопилы дана в инструкции по применению инструмента.
Порядок и последовательность разборки и регулировки карбюратора бензопилы Stihl 180
Подготовительные работы
Прежде всего необходимо уяснить, что карбюратор любого двигателя — это узел, в который сходятся потоки воздуха и бензина. Поэтому для нормальной его работы эти потоки должны приходить в исправном, не забитом виде. Кроме того, продукты сгорания в двигателе должны свободно покидать камеру через глушитель. Поэтому каждый раз, перед ремонтом и настройкой карбюратора в обязательном порядке проверяем:
- Воздушный фильтр на впуске;
- Снимаем и чистим глушитель;
- Проверяем отсутствие проблем с топливной системой — шланги подачи, исправность работы бензобака (работа сапуна компенсации пониженного давления, смотри выше);
В принципе, даже не так жизненно необходимо крутить обороты холостого хода. Исправные элементы уже дадут нормальные характеристики работы.
Снятие карбюратора
Лучше всего процесс снятия показан на приложенном внизу видео. Там же продемонстрированы основные минимальные шаги для того, чтобы привести узел в рабочее состояние. Схематично этот процесс выглядит так: снять крышку, тяги, выкрутить агрегат.
Замена и проверка мембран

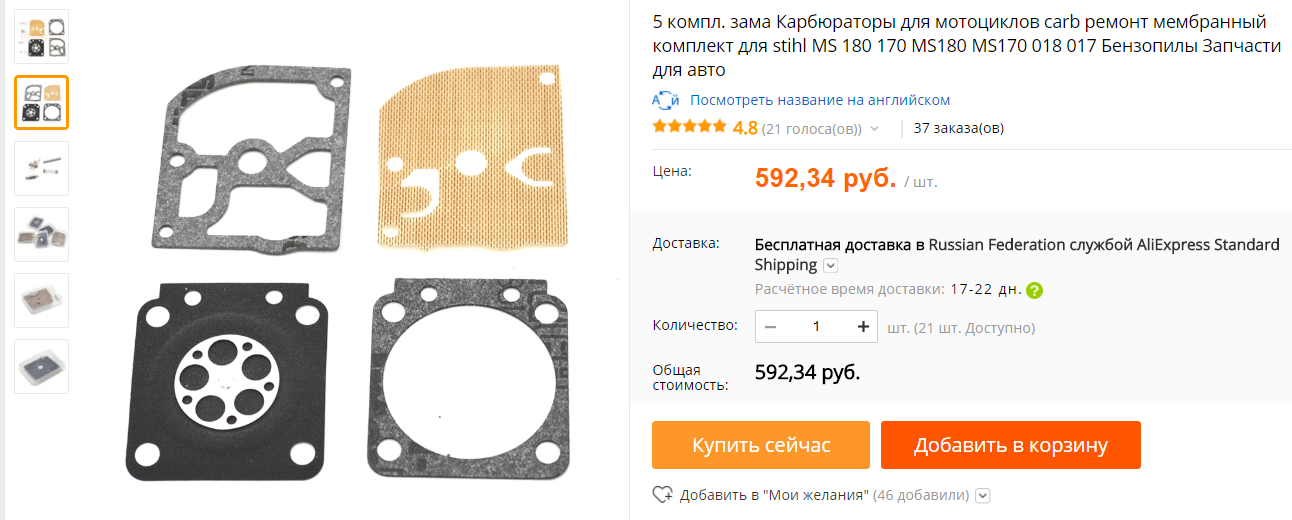

Значительная часть проблем с узлом связана с задубевшими или неисправными мембранами карбюратора. Проще всего их заменить, если это давно не делалось. В мастерских магазинах или на Алиэкспрессе продаются целые ремкомплекты (стоимость их около 200 рублей), содержащие все необходимые мембраны. Иногда за сумму порядка 600 рублей можно купить себе запчастей на весь срок эксплуатации бензопилы (см. рис.).
Причем конкретно в этом случае в комплект входят и коромысло с иглой, которые также подвержены износу и в некоторых случаях требуют замены. Одним словом, за цену нового узла можно ремонтировать старый практически неограниченное количество раз. Если считать что пять — это на самом деле пожизненный набор.
Вариант ремонта и прочистки карбюратора без применения ремкомплектов
В некоторых случаях отличные результаты дает следующий метод — вынимаем карбюратор, снимаем все мембраны (сверху и снизу), а затем то, что осталось, оставляем отмокать в ацетоне на несколько часов. Зачастую в жиклеры и каналы просто попадают посторонние предметы и вещества (иногда там находят, например, следы герметиков!). Поэтому простая прочистка дает отличный эффект. Без расходов и замен мембран. Хотя решение о их замене необходимо принимать по месту, руководствуясь их состоянием.
Мотокоса Stihl Fs 55 Регулировка Карбюратора
Внедрение бензокосы в работах с озеленением подразумевает наличие износа, а иногда и поломок его устройств. Но так как данный инструмент нельзя отнести к сложным бытовым устройствам, все поломки носят только механический нрав, которые можно поправить и своими руками. В ряде случаев, достаточно проведения регулировочных работ, возвращающих инструмент в нормальное рабочее состояние. Одной из таковых операций является регулировка карбюратора бензокосы в ручном режиме. Задача карбюратора – смешивание воздуха с топливом перед подачей в двигатель. И если пропорции не совпадут, в работе триммера будут видимые сбои:
- Глохнет мотор;
- Перерасходуется топливо, сопровождаясь обилием выхлопных газов.
Весь процесс регулировки карбюратора мотокосы марки предусматривает лишь отладку положения трёх винтов: L – регулировка подачи бензина в косе при низких оборотах, H – регулировка высоких оборотов и расхода топлива, T – отладка холостого хода. Так, если необходима настройка карбюратора бензиновой косы линейки марки 55 или других типов данной серии, выполняются следующие действия:
- Прогревается двигатель (достаточно 10 минут холостого хода).
- Регулируется винт Н, проворачиваясь влево/вправо до момента максимальных холостых оборотов.
- От найденной точки отвернуть против часовой стрелки в ¼ оборота, что задаст нужное рабочее положение.
- Настройка холостого хода карбюратора бензокосилки происходит аналогично, проворачиванием против часовой (уменьшая обороты) и по часовой (увеличивая обороты). Достигается положение максимальной устойчивости работы мотора при разных положениях.
- Винт L регулируют так же, небольшими проворачиваниями доводя до максимального показателя.
Весь процесс проводится на слух, поэтому, для более успешной работы стоит обзавестись танометром. Максимально точно выполнить обслуживание инструмента можно у мастеров «Коса Моторс», а так же купить масло для компрессора и приобрести все необходимые запчасти и комплектующие для своевременного техобслуживания.
Для чего нужна регулировка карбюратора 55
Работа с бензотриммерами серии предвещает активное их использование, так как производительность данного агрегата не ограничивается выравниванием газонов. Как следствие, в работе двигателя появляются просчёты, и требуется регулировка карбюратора 55 с выполнением несложных манипуляций. Возникающие сбои неприятны и сулят неполноценной работой или растратами на топливо, съедаемое в больших количествах. Следует задуматься о настройке карбюратора триммера в тех случаях, когда:
- Наблюдаются необъяснимые остановки мотора после его запуска;
- В процессе работы двигатель 250 серии косы через не настроенный механизм подачи смеси «всхлипывает» при нагрузках.
- Работа сопровождается увеличенным количеством выхлопа газов.
В любом случае, каждая из причин заключается в смешивании воздуха и бензина, где выполнение карбюраторной регулировки модели 130 позволит избежать нежданных остановок мотора посреди работы. Система профессиональной бензиновой косы 130 с жёстким приводным валом обеспечивает быструю резку древесины, что при нехватке воздуха в топливе будет глушить мотор. С другой стороны, настроенный смеситель 38 линейки или триммера модельной линии 450 позволит не выплёвывать бензин при приложенных нагрузках, когда часто бывает нехватка воздуха в карбюраторе. В компании «Коса Моторс» можно приобрести все комплектующие для мототриммеров, узнать информацию о настройке, а так же купить свечной ключ и другие запчасти для успешных ремонтов.
Процесс регулировки
Наладку проводят в 2 основных этапа:
- основной (базовый);
- точный.
Основная настройка
Регулировка оборотов холостого хода карбюратора бензопилы Штиль 180
Основную регулировку карбюратора бензопилы проводят во время заводских испытаний. Во время настройки устанавливают винты H и L в положение H=L=1,25 оборота.
В течение первых 3–4 часов работы инструмент настраивают на более богатое топливо. Для этого число оборотов двигателя уменьшают на 600–700 меньше максимально допустимых значений.
Для справки: максимально допустимое количество оборотов двигателя зависит от устройства карбюратора бензопилы. Для большинства бензопил эти цифры составляют: в рабочем режиме – 12500 об/мин, в режиме холостого хода – 2500 об/мин.
Частоту вращения вала измеряют с помощью тахографа. При отсутствии такого прибора болт H устанавливают в сторону обогащения топливной смеси относительно первоначального положения.
Точная настройка
Для точной регулировки поочередно поворачивают все винты. Точную регулировку проводят до увеличения максимально допустимого числа оборотов двигателя.
Регулировка винтов карбюратора бензопилы
Настройку низких скоростей осуществляют поворотом болта H в разные стороны. Затем определяют положение с максимальной частотой вращения вала. От этого положения болт поворачивают на 1,25 оборота против хода часовой стрелки.
Внимание! При движении цепи по шине поворачивают винт T против хода часовой стрелки до полной остановки цепи. Точную настройку карбюратора проводят при работающей бензопиле
Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи
Точную настройку карбюратора проводят при работающей бензопиле. Во время его работы поворачивают болт T до момента движения цепи. Затем его поворачивают в обратную сторону до момента остановки цепи.
Точную подстройку высоких оборотов двигателя осуществляют поворотом соответствующего винта. На максимальной скорости добиваются устранения посторонних звуков. Для этого поворачивают болт L на 1,25 оборота в разные стороны.
При подаче обедненной смеси инструмент издает свист. При подаче обогащенной смеси выделяется большое количество выхлопных газов. При правильной наладке посторонние звуки отсутствуют. Цепь на холостом ходу находится в неподвижном положении.
Установка винта L на бедное топливо вызывает трудности при запуске бензопилы. Установка болта H на «бедное» топливо приводит к потере мощности. Наладка обоих винтов на «богатое» топливо приводит к значительному снижению скорости вращения вала.
Процесс регулировки карбюратора бензопилы
Нужно ли разбирать бензопилу перед регулировкой?
Настройка карбюратора на данном устройстве выполняется без использования разборки, иногда снимают крышку на воздушном фильтре. В ситуации имеется следующая противоречивость: с одной стороны бензопила предполагает выполнять беспрепятственную настройку узла, с другой стороны регулировать его рекомендуют как можно в более редких случаях.
Работники имеющие за плечами приличный опыт, имеют в наличие отвёртку с плоским и длинным жалом, чтобы со временем настроить карбюратор.
При замене октанового числа бензина или образования повышенной влажности в воздухе работники имеющие высокий опыт. Они в своей технике знают как понастроить нужную смесь для получения хорошей производительности и уменьшения износа деталей двигателя. Но данная процедура, требует большого опыта работ с определённой маркой бензопилы и знания нюансов её работы. Настройка считается очень тонкой работой винты следует подкручивать очень мало, всего на 1/10…1/20 оборота. Другим поводом для настройки является выполнение ремонтных работ или замена карбюратора. Регулировка качества топливной смеси проводиться,если исправен карбюратор известно что: отсутствует мусор, прокладки все герметичны, воздушный фильтр находиться в чистом состоянии, свеча, сцепление и система зажигания полностью функционируют. При неисправном карбюраторе шанс, что некорректное функционирование в какой-то период времени само исчезнет и настройка вновь станет корректной-этого не случиться. Результатом неисправного карбюратора станет поломка двигателя, который износиться раньше своего времени.
