Области применения вибротрамбовок
Это строительное оборудование используется для уплотнения грунта, песка, щебня, гравия, песчано-щебневой или песчано-гравийной смесей. Сферы использования инструмента зависят от его массы. Чем она больше, тем толще слой, который может быть утрамбован за один проход.
- Легкие модели массой до 75 кг эффективны при укладке тротуарной плитки и обустройстве ландшафта. Максимальная толщина трамбуемого слоя – 150 мм.
- Универсальные трамбовки весом 75-90 кг востребованы при устройстве оснований под фундаменты и полы, укладке асфальта, частичном ремонте автодорог, строительстве спортивных и игровых площадок, автомобильных стоянок. Толщина уплотняемого материала – до 250 мм.
- Виброплиты средней тяжести имеют массу 90-140 кг и могут использоваться для уплотнения оснований под фундамент, обратной засыпки траншей, в которых проложены инженерные коммуникации, для укрепления насыпей, при устройстве дорожных насыпей. Трамбуемый слой – до 600 мм.
- Тяжелые модели массой от 140 кг используются при строительстве и ремонте крупногабаритных объектов.

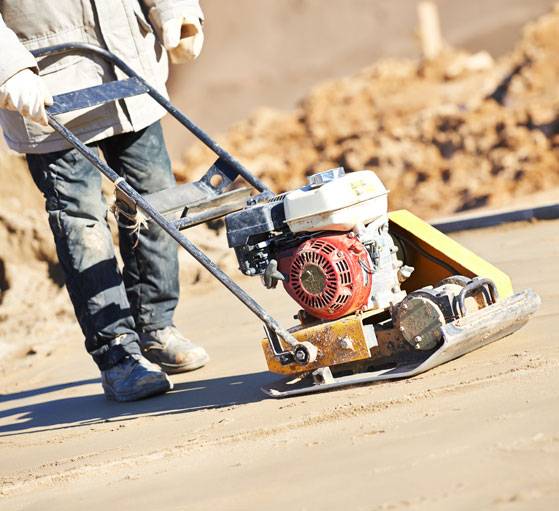

Как правильно работать виброплитой?
Перед началом эксплуатации агрегат необходимо обследовать на предмет наружных повреждений, надежности закрепления деталей и механизмов, наличия достаточного количества топлива (для ДВС) или напряжения в электросети (для электрических моделей). Перед включением вибротрамбовку ставят на ровную площадку.
Порядок действий при пуске оборудования в работу зависит от модели. Бюджетные агрегаты оснащены ручным стартером – шнуром, который необходимо тянуть аккуратно и плавно. Современные модели имеют пусковую кнопку.
Основные правила работы с вибротрамбовкой:
- Оператор должен находиться за агрегатом, наклоняться над работающим оборудованием запрещено.
- При необходимости разворота оператор должен быстро перейти за вибротрамбовку, разворачивая ее одной рукой.
- Длительность эксплуатации без перерыва указана в паспорте. Обычно она составляет 40 минут. Необходимый технологический перерыв – 10-20 минут. Превышение установленного периода беспрерывной эксплуатации приводит к поломкам техники и ее быстрому выходу из строя.
- Режим работы агрегата зависит от толщины уплотняемого слоя и характеристик сыпучего материала. Прилагать дополнительные усилия к повышению интенсивности уплотнения запрещено.
Как правильно трамбовать виброплитой песок и щебень?
При уплотнении песчаного слоя перед началом работ его необходимо увлажнить, чтобы избежать запыления окружающей среды, засорения фильтра и перегрева оборудования.
При работе со щебнем учитывают характеристики этого материала. Трамбовку прочного гранитного и гравийного щебня рекомендуется осуществлять по нарастающей. Сначала насыпают самый тонкий слой, толщину последующих слоев постепенно увеличивают.
Определенные трудности представляет трамбовка крупнофракционного известнякового щебня. Для уплотнения фракций более 20 мм рекомендуется использовать только тяжелые вибротрамбовки – массой от 140 кг. При применении более легкой техники нижняя часть засыпки может остаться неуплотненной. Для фракций 20 мм и менее подходят агрегаты массой около 100 кг.
Как правильно работать виброплитой при укладке тротуарной плитки?
Для трамбовки уложенной тротуарной плитки рекомендуется использовать трамбовки массой 75-100 кг. Применение более тяжелых устройств может привести к расколу брусчатки или ее вдавливанию ниже общего уровня, если она уложена на песчаное основание.
При уплотнении плитки специалисты советуют использовать демпфирующие прокладки, функции которых выполняют резиновые или полиуретановые коврики. Резиновые коврики стоят дешевле, но имеют ограниченный эксплуатационный срок. Еще один минус этих изделий – появление на поверхности тротуарной плитки черных следов, которые смываются после нескольких дождей. Полиуретановые коврики более дорогие, но более долговечные и не оставляют темных следов.
Техника безопасности при трамбовке сыпучих материалов и тротуарной плитки виброплитами
Основные правила безопасности при работе с вибрационными плитами:
- Оператор должен управлять агрегатом в защитной одежде и наушниках.
- Оставлять инструмент в рабочем режиме без присмотра запрещено.
- При уплотнении наклонной поверхности движение совершают сверху вниз.
- Эксплуатировать агрегат в пожаро- и взрывоопасной зоне запрещено.
- При опрокидывании виброплиту сначала отключают, а затем возвращают в исходное положение.
При включении вибротрамбовок без функции плавного пуска требуется соблюдать особую осторожность
На что обратить внимание при выборе виброплиты или утрамбовщика грунта
- Мощность привода – это один из главных факторов, обеспечивающих комфортную работу. Если данный показатель будет недостаточным по отношению к весу плиты, то во время вибрации утрамбовщик просто зароется в грунт. Особенно это заметно при движении под наклоном вверх. Если с легкими вариантами оператор еще может как-то воздействовать на аппарат при помощи физических усилий, то во время эксплуатации тяжелых образцов такого не получится сделать. Если мощности привода достаточно, то виброплита сама будет двигаться в заданном направлении.
- Наличие складной ручки и колес для транспортировки значительно упростит процесс эксплуатации трамбовщика. Данные элементы во время работы не потребуются, однако во время транспортировки, безусловно, пригодятся.
- Система орошения – дополнительная функция, которая может быть не только полезна, а необходима. Так, во время уплотнения асфальта необходимо постоянно орошать поверхность, иначе плита просто прилипнет к материалу.
- Наличие защитных кожухов и муфт позволяет продлить срок эксплуатации приспособления и уменьшает вероятность выхода его из строя. Данные элементы защищают рабочие части от попадания на них частиц утрамбовываемого грунта.
- Не стоит гнаться за низкой ценой или именитым брендом. В первом случае вы получите не надежное устройство, а во втором – переплатите. Лучше самому проанализировать ассортимент и цены, с которыми можно ознакомиться на Яндекс Маркете. А чтобы узнать больше об актуальных моделях, рекомендованных к приобретению, читайте наши следующие статьи.
Надеюсь, сегодняшняя статья была понятна и полезна. В одном из следующих наших материалов мы расскажем о том, как собрать виброплиту своими руками, ну и конечно, подробно рассмотрим наиболее популярные модели, предлагаемые на российском рынке.
Виды и характеристики виброплит
Основные характеристики виброплит:
- тип двигателя и его мощность;
- масса;
- вибрационное усилие;
- размер рабочей поверхности.
По типу двигателя и виду топлива виброплиты делятся на:
- бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
- дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
- электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.
Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.
Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.
По весу виброплиты делятся на:
- легкие (до 75 кг);
- универсальные (от 75 до 90 кг);
- среднетяжелые (от 90 до 140 кг);
- тяжелые (от 140 кг).
Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.
Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.
Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.
Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.
Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.
Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.
По способу перемещения виброплиты делятся на:
- прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;
- реверсивные – могут двигаться как вперед, так и назад.
Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.
Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.
Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.
На что обратить внимание при выборе виброплиты или утрамбовщика грунта
- Мощность привода – это один из главных факторов, обеспечивающих комфортную работу. Если данный показатель будет недостаточным по отношению к весу плиты, то во время вибрации утрамбовщик просто зароется в грунт. Особенно это заметно при движении под наклоном вверх. Если с легкими вариантами оператор еще может как-то воздействовать на аппарат при помощи физических усилий, то во время эксплуатации тяжелых образцов такого не получится сделать. Если мощности привода достаточно, то виброплита сама будет двигаться в заданном направлении.
- Наличие складной ручки и колес для транспортировки значительно упростит процесс эксплуатации трамбовщика. Данные элементы во время работы не потребуются, однако во время транспортировки, безусловно, пригодятся.
- Система орошения – дополнительная функция, которая может быть не только полезна, а необходима. Так, во время уплотнения асфальта необходимо постоянно орошать поверхность, иначе плита просто прилипнет к материалу.
- Наличие защитных кожухов и муфт позволяет продлить срок эксплуатации приспособления и уменьшает вероятность выхода его из строя. Данные элементы защищают рабочие части от попадания на них частиц утрамбовываемого грунта.
- Не стоит гнаться за низкой ценой или именитым брендом. В первом случае вы получите не надежное устройство, а во втором – переплатите. Лучше самому проанализировать ассортимент и цены, с которыми можно ознакомиться на Яндекс Маркете. А чтобы узнать больше об актуальных моделях, рекомендованных к приобретению, читайте наши следующие статьи.
Надеюсь, сегодняшняя статья была понятна и полезна. В одном из следующих наших материалов мы расскажем о том, как собрать виброплиту своими руками, ну и конечно, подробно рассмотрим наиболее популярные модели, предлагаемые на российском рынке.
Советы по уходу
Виброплиты используется в тяжелых условиях, поэтому необходимо уделять внимание должному уходу за ним
Перед началом работ проверять прочность креплений.
После включения прогревать двигатель 2-3 минуты.
Каждые 10 – 15 минут работы желательно устраивать перерыв.
Регулярно чистить или заменять воздушный фильтр.
Должна проводиться регулярная проверка свечей зажигания в бензиновом двигателе.
Необходимо периодически заменять масло в двигателе.
Производители виброплит
На рейтинг моделей влияет репутация компании – производителя. Лучшими изготовителями вибрационных уплотнительных плит являются Япония и Германия.
Механизмы с реверсом от компаний этих стран с успехом пользуются в промышленности и в небольших частных предприятиях.
Неплохие виброплиты выпускают отечественные фирмы – ЗУБР, Калибр; зарубежные – Diam, Impulse.
Советы профессионалов
Выбор модели зависит от возможностей владельца, предстоящего использования, возможности подключения к электросетям. Специалисты, на вопрос как выбрать, рекомендуют ориентироваться на вес виброплиты. Эта характеристика обуславливает количество ударов, скорость, производительность и качество работы.
Востребованы бензиновые модели – экономичные, способные работать при любых погодных условиях. Популярны за счет простоты эксплуатации.
Дизельные – имеют повышенные эксплуатационные показатели за счет двигателя. Дорогое оборудование привлекает дорожные строительные компании.
Электрические виды виброплит приобретаются для частных работ индивидуальными предпринимателями.

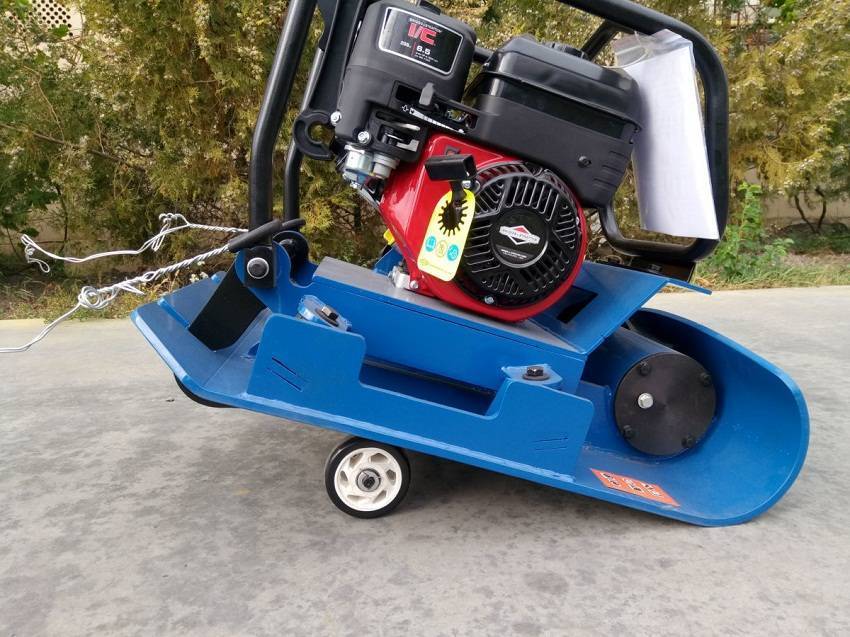

Конструкция механизма
Устройство
Основной элемент виброплиты, с которого начинается создание установки — металлическое основание.
Существуют стальные и чугунные образцы, однако, в домашних условиях применение чугуна нецелесообразно.
Он способен дать трещину, не поддается сварке, хрупок.
Обычно используют стальной лист толщиной от 8 мм. На поверхность основания устанавливают дополнительные элементы для увеличения массы.
Они же служат основанием для установки двигателя и вибрационного механизма. В большинстве случаев это обычный вал, установленный на двух подшипниках, на котором в продольном направлении крепится груз. Вращение вала создает вынуждающую силу, за счет собственного веса и инерционного усилия образующую частые кратковременные нагрузки на грунт.
Чертеж
Эффективность работы виброплиты зависит от веса, площади основания и режима вращения эксцентрикового вала. Слишком просторная плита не способна создавать большое давление, поскольку вес установки распределяется по площади и снижает удельное давление.
Небольшое основание дает большую эффективность, но воздействует слишком избирательно, точечно. Такой режим не позволяет получить равномерное уплотнение грунта по всей площади участка. Вращение эксцентрикового вала создает значительную нагрузку на все конструкционные элементы. Слишком интенсивная вибрация способна разрушить виброплиту, оказать негативное влияние на работу двигателя, отрицательно сказывается на самочувствии работника.

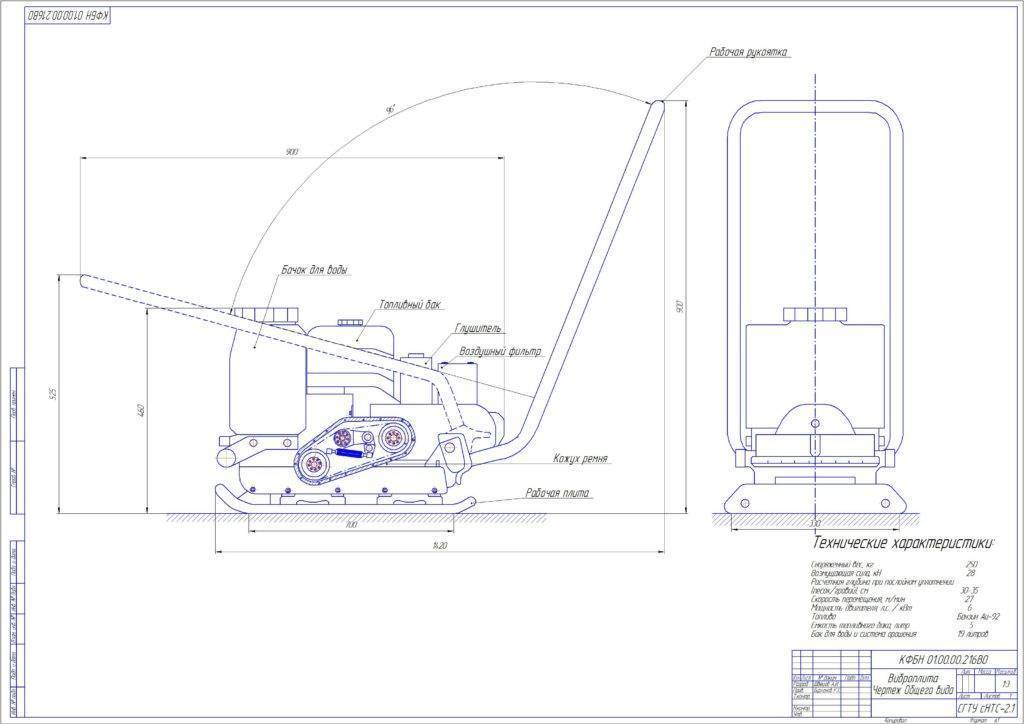

Пример чертежа виброплиты бензиновой:
Виды виброплит, исходя из их массы
Одной из наиболее важных отличительных черт всех моделей виброплит является её вес. Данный параметр определяет 70% продуктивности устройства.
- Легкий тип. Данные модели имеют массу до 70 килограммов. Отлично подходят для домашнего использования и приведения в порядок придомовой территории. Максимальная толщина уплотняемого грунта составляет 15 сантиметров. Часто используются для укладки тротуарной плитки.
- Средний тип — образы с массой от 91 до 140 килограммов. Применяются во время укладки части дорожного покрытия. Максимальная толщина уплотняемого грунта не должна превышать 25 сантиметров.
- Тяжелый тип – устройства с плитой массой от 141 кг. Данные модели используются для укладки многослойного дорожного покрытия. Максимальная толщина уплотняемого грунта может достигать 60 см.
На все случаи жизни
Универсальные виброплиты используют для утрамбовки сыпучих материалов, укладки плитки, уплотнения асфальта. Эти аппараты весят от 80 до 100-110 кг. Имеют функцию регулировки силы удара и частоты вибраций. В силу достоинств стоят такие машины до 100 000 руб. и пригодятся тем кто занимается строительством частных домов или укладкой плитки профессионально.
4. Enar ZEN 16 CGH – от 77 870 руб.
Виброплита премиум класса. Достоинство машинки — двигатель Хонда. Мощность этой машинки избыточна для укладки плитки, но есть регулировки частоты и усилия, что позволяет использовать для этого вида работ. Отсюда многофункциональность плиты, подойдет так же и для укладки асфальта и ландшафтных работ. Есть полиуретановая подушка в комплекте.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 51 х 40 |
| Двигатель | Honda gx 160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,9 |
| Вес, кг | 95 |
| Частота вибраций, уд./ мин. | 5600 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15,6 |
| Принцип работы | Прямоходная |
| Уровень шума | 102 дБ |
| Комплектация | Транспортировочные колеса, коврик для плитки |
| Разработка / производство | Чехия |
Специалист компании Enar рассказывает об этой модели и ее достоинствах перед конкурентами:
5. Zitrek CPN 15-2 – от 40 000 руб.
Вариант по-дешевле. Китайский двигатель Loncin 200 F не имеет нареканий при должном и внимательном обслуживании. Сила удара всего 13 кН, но за счет большого веса 97 кг (не считая воды) аппарат обеспечивает 30 см. уплотнения грунта. Не подойдет для асфальта!
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 53 х 50 |
| Двигатель | Loncin 200F |
| Тип запуска | ручной |
| Мощность, л.с. | 6,5 |
| Вес, кг | 97 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 13 |
| Принцип работы | Прямоходная |
| Уровень шума | 98 дБ |
| Комплектация | Бак для воды |
| Разработка / производство | Чехия |
6. TSS-VP80TH – от 41 000 руб.
Китайский аппарат с японским сердцем. За счет хорошего двигателя ресурс инструмента ожидается длительный. Производители сэкономили на деталях и комплектующих. Недостатки в мелочах – пластмасса по-дешевле, слабый крепеж. Зато узлы агрегата надежно защищены. Есть вибрации на ручке. Аппарат достойный, мелкие недостатки не должны смущать. Аппарат поставляется с транспортировочными колесами и баком для воды, но без демпфирующего коврика. Производитель позиционирует аппарат как мини-асфальтоукладчик.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 47 х 40,5 |
| Двигатель | Honda gx160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,5 |
| Вес, кг | 80 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15 |
| Принцип работы | Прямоходная |
| Уровень шума | 98 дБ |
| Комплектация | Транспортировочные колеса, бак для воды 10 л. Нет коврика |
| Разработка / производство | Чехия |
Модель в работе:
7. Wacker Neuson VP-1550 АW – от 100 000 руб.
Самый дорогой вариант, но цена оправдана. Эта модель на каждый день для бесперебойной работы. Полый сайлентблок полностью гасит вибрацию на рукоятке. Корпус машины надежно закрывает узлы агрегата. Чугунная кованная плита с ребрами жесткости сможет прожить весь срок службы аппарата. Подойдет для трамбовки асфальта.
| Характеристика | Значение |
|---|---|
| Размеры плиты, см. | 50 х 59 |
| Двигатель | Honda gx160 |
| Тип запуска | Ручной |
| Мощность, л.с. | 5,5 |
| Вес, кг | 91 |
| Частота вибраций, уд./ мин. | 5400 |
| Скорость перемещения, м./ мин. | 22 |
| Глубина уплотнения, см. | 30 |
| Сила удара, кН | 15 |
| Принцип работы | Прямоходная |
| Уровень шума | 91 дБ |
| Комплектация | Транспортировочные колеса, бак для воды 9 л. Нет коврика |
| Разработка / производство | Германия/ США |
Обзор модели:
Классификация вибрационных плит
Можно подумать, что виброплита – это такой инструмент, для управления которым нужны специальные навыки. Однако это не так. Использовать её на своём садовом или коттеджном участке может любой. Главное – ознакомиться с правилом эксплуатации и правильно выбрать нужную модель.
Важным моментом является то, что виброплита – это может быть инструмент или оборудование, в зависимости от использования. Самоходная ручная представляет собой инструмент, а вот работающая в паре с другой техникой – уже оборудование.
Именно поэтому, стоит обратиться на классификацию виброплит. Они подразделяются на оборудование, управляемое идущим позади оператором и навесное оборудование для гидравлической техники или в качестве прицепного для буксировке позади транспортных стредств – трактора или грузовика/тягоча.
Кроме того, существует классификация по трём основным типам, в зависимости от:
- управления
- движения
- запуска
По типу управления
Основная часть данного вибрационного оборудования на ручном управлении. Такие виброплиты требуют непосредственного присутствия оператора, который будет задавать направление движения.
Там, где сложно развернуться оператору или есть риск травмы во время работ, используют виброплиты на дистанционном управлении. Они стоят дороже, поскольку оснащены дополнительной электроникой, но более безопасны. К тому же или удобно работать в траншеях, визуально оценивая качество работы сверху.
Есть модели, которые не передвигаются самостоятельно, а ими управляют с помощью техники. Такие виброплиты являются навесным или прицепным оборудованием и работают в сцеплении с другим транспортным средством. Они могут крепиться к трактору, экскаватору или грузовому автомобилю. Ещё они могут переставляться с места на место подъемной техникой.
По типу движения
Виброплиты – это самоходный инструмент или навесное оборудование для экскаваторов, трактора или грузового автомобиля. Самоходные модели бывают переднего хода или реверсивные.
Плиты переднего хода может перемещаться только в одном направлении. Чтобы уплотнять второй ряд или ещё раз пройти поп уплотнённому участку их необходимо развернуть. Это не всегда удобно в ограниченном пространстве, например, при работах в траншеях.
Поэтому там используют реверсивные модели, для чего виброплита должна быть оснащена двумя валами на вибраторе. Такое устройство может двигаться вперёд и назад, что делает его более удобным. Однако такие модели имеют большие размеры виброплиты и более высокую цену.
Навесное оборудование для специальной техники имеет гидравлический привод – виброплита запитана от основной машины и не способна перемещаться самостоятельно.
Такие виброплиты оснащены большой трамбующей подошвой и достаточно тяжелые (вес может достигать 1 тонны). Назначением такой техники является работа на крупных строительных промышленных объектах, на склонах.
Тип запуска
Ручной запуск считается самым простым и недорогим. Обычно так запускают модели малой и средней мощности. Пуск осуществляется механическим стартером – нужно дернуть трос, который провернёт коленвал и запустит двигатель.
Электрический стартер установлен на устройствах с более мощным двигателем. Он действует подобно ключу зажигания в автомобиле. Есть модификации с дистанционным запуском с пульта управления.
Навесные модели запускаются от гидравлического оборудования основной машины.
