Банки для аккумулятора шуруповёрта. ремонт и замена

Особенности видов аккумуляторов + (Видео)

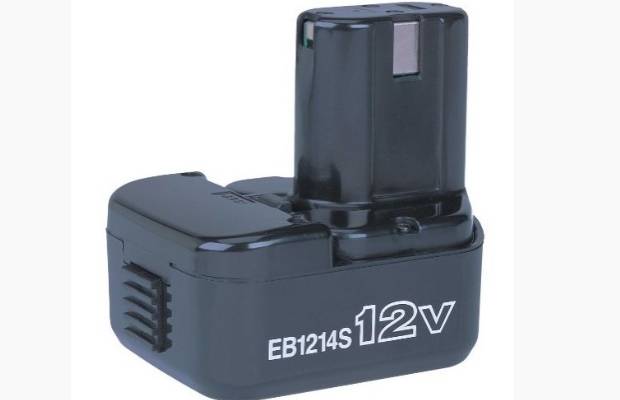

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

никель-кадмиевые;
литий — ионные;
никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

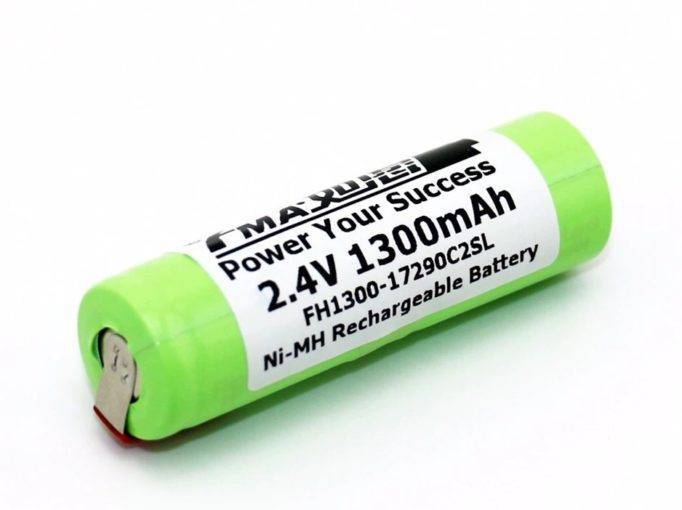

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Спаивать элементы питания

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон. Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева .

Сложнее всего паяются минусовые выводы, но с дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине. фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

Способы ремонта аккумулятора

Довольно часто аккумуляторная батарея заряжается не до конца, при этом срок её эксплуатации невелик. Это может происходить не из-за неисправности батареек, а из-за того, что просели или окислились контактные пластины на батарее или зарядном устройстве.

Как оживить аккумулятор шуруповерта: для начала проверьте состояние контактных пружин на АКБ и на зарядке

В таком случае восстановить аккумулятор шуруповёрта легко. Первым делом, проверяем состояние пластин. Чистим их от налёта, грязи, оксидов, натираем до блеска. Если пластины выгнулись, возвращаем им былую форму. Аналогичные манипуляции с контактными пластинами проводим на зарядном устройстве (обязательно выключите из сети). Затем проверяем помогло или нет. Нет, движемся дальше.

Какие аккумуляторы стоят в шуруповертах

В шуруповертах могут быть установлены никель-кадмиевые, никель-металлгидридные или литий-ионные батареи аккумуляторов. Как правило в более современных моделях устанавливаются литий-ионные аккумуляторы.

Эти аккумуляторы – оптимальный вариант для применения в шуруповертах по совокупности характеристик:

соотношение емкости и габаритов;
срок службы;
отсутствие эффекта памяти.

Но наряду с достоинствами есть и существенные недостатки — значительные температурные ограничения. Эксплуатация невозможна при низких температурах, так как АКБ быстро разряжаются, появляется угроза самовоспламенения или взрыва при резком ударе либо при сильном нагреве.

Отличия никель-кадмиевых от литий-ионных АКБ:

имеют меньшую емкость;
больший вес;
не так боятся мороза;
по достижении предельного срока службы электролит высыхает;
присутствует «эффект памяти». Емкость аккумулятора может резко снизиться в результате неправильной эксплуатации, когда не полностью разряженная батарея ставится на зарядку.

Никель-металлгидридные по сравнению с литий-ионными аккумуляторами обладают:

менее выраженным «эффектом памяти»;
большим весом;
меньшей емкостью.

По окончании срока службы аккумуляторы такого типа восстановлению не подлежат.

В принципе устройство самой АКБ не зависит от типа аккумуляторов. Разница будет только в их количестве, так как напряжение одного литий-ионного элемента составляет от 3,6 до 3,8 В. Напряжение одного никель-кадмиевого элемента батареи составляет от 1,2 до 1,4 В.

Кроме аккумуляторов в корпусе АКБ установлена схема защиты и управления, датчик температуры и блок контактов.

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.

Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.

Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.

Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.

При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.

Как восстановить аккумулятор шуруповерта в домашних условиях

Можно ли реанимировать все виды батарей? Лучше ремонту поддаются никель-кадмиевые блоки, которые имеются почти во всех современных шуруповертах.

Для процесса восстановления необходимо понимать основы электричества. То есть, иметь школьные знания о работе аккумуляторных батарей.

Для работы понадобятся инструменты и материалы:

отвертка;
тестер;
паяльник;
олово (с малокоррозийным флюсом).

Для реанимации аккумулятора потребуется донор. В комплектации шуруповерта он может быть в наличии, или нужно найти его самостоятельно, например, вынув из другого старого устройства.

Для начала проведения операции необходимо произвести полную зарядку (около 6 часов) обеих батарей, раскачать её. После этого снять с восстановляемой части пластмассовую крышку при помощи отвертки. Производить эту процедуру нужно аккуратно, чтобы не повредить фиксаторы. В противном случае для последующей сборки потребуется клей, наподобие «Момента».

Восстановление никель-кадмиевых аккумуляторов для шуруповертов

Устройство ni cd аккумуляторов изготавливается по одной технологии, поэтому любую батарею можно сделать донором этого типа.

Такие устройства представляют собой отдельные компоненты – блоки, с номинальным напряжением 1,2 В и энергоемкостью 1200–1500 МА/ч. Они встречаются в шуруповертах фирмы Интерскол. Каждый блок влияет на мощность, то есть при ее значении в 12 В, количество блоков составляет 10 штук, 14,4 В – 12 и т. п. После смены акб мощность может упасть на первое время работы, но затем все восстановится.

Восстановление аккумулятора шуруповерта 18 вольт

18 В – часто встречающаяся мощность, которая соответствует наличию 15 блоков. В качестве донора нужно выбрать электроприбор с напряжением 14,5 В, то есть автомобильная батарея 12 В не подойдет.

Как восстановить и запустить литий-ионный аккумулятор

Для данных видов батарей потребуется запомнить, где расположены контакты плюсов, минусов и зарядки. Плата контроля напряжения, находящаяся на элементах питания, чаще всего выходит из строя, а точнее, их стабилизаторы и защитные диоды.

Производится проверка напряжения на выходе аккумулятора, если значение значительно меньше от нормального, производится реанимация.

Вторая жизнь аккумуляторов в шуруповертах Bosch, «Хитачи», «Макита»

Представленные бренды поставляются с литий-ионной батареей. Чтобы их оживить, потребуется паяльник и ловкость рук, ведь если делать все медленно – срок службы может уменьшиться, или аккумулятор вовсе взорвется.

Все надломленные или затертые проводки внутри батареи необходимо изолировать, например, при помощи изоленты или заранее заменить на новые.

Для восстановления припаиваются оторванные металлические элементы – ленты, которые можно взять в старых блоках.

Для сборки необходимо вернуть картонную прокладку между блоками и платой на место. Это потребуется для предотвращения замыкания. Затем изолируются контакты.

Если аккумуляторная батарея Li-Ion не заряжается, необходимо определить, в чем причина возникшей проблемы. Это может быть:

Нарушение правил хранения АКБ – в результате, одна из параллелей опускается ниже порога напряжения, контролируемого платой управления BMS, и эта плата ограничивает заряд.
Выход из строя одного из элементов батареи из-за естественного износа и потери качества.
Нарушение соединения элементов.
Повреждение балансирного провода, идущего от BMS к параллелям АКБ.
Поломка штатного зарядного устройства.

Чтобы понять, почему литиевый аккумулятор не заряжается, желательно обратиться к специалистам, чтобы они протестировали устройство.

Определение неисправности

Перед тем, как устранить неисправность, требуется выяснить, действительно ли она присутствует. С этой целью выполняются следующие действия:

От изделия отключить батарею, при этом она должна быть полностью заряженной.
Разобрать корпус аккумулятора при помощи отвертки.
Извлечь из изделия все банки.
При помощи вольтметра на каждой банке замеряется напряжение. Для никель-кадмиевых изделий нормальным считается показатель в 1,2 Вольта, для литиевых — от 3,6 до 3,8 Вольт.
После проведения замеров определяют на какой детали напряжение меньше всего, именно она будет некачественной.
Аккумулятор необходимо собрать и установить в инструмент, после чего полностью его разрядить.
После этого требуется еще раз разобрать деталь, после чего повторно произвести замеры. Элемент с самыми низкими показателями нужно менять.

Ремонт аккумуляторных батарей шуруповертов

Ремонтные работы включают в себя восстановление источников питания или замену банок в аккумуляторе шуруповерта своими руками.

Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

Разборка корпуса

Корпус батареи состоит из двух частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда. При клеевом соединении необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.

Определение дефектных банок

Порядок действий для определения дефектных банок:

элементы внимательно осматриваются;
выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V в зависимости от модели. Если аккумулятор эксплуатируется долго, показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.

Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается, когда температура бочки, на которой установлен термодатчик, достигнет значения полного заряда. Часть элементов при этом могут быть недозаряжены. Это губительно для никель-кадмиевых батарей, так как из-за эффекта памяти после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.

Восстановление элементов

Алгоритм восстановления банок:

разряженный элемент подключается с соблюдением полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.

Существуют и другие способы восстановления работоспособности батарей:

кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.

При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.

Сборка аккумулятора

После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:

элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их соприкосновения друг с другом или с полюсами банок;
при сборке литиевых батарей плату-контроллер изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы избежать короткого замыкания в схеме;
части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией, или с помощью клея. Рекомендуется клей-герметик – соединение получается надежное и герметичное, в при необходимости быстроразъемное.

Аккумуляторный шуруповерт – какие источники питания используются?

Стоимость батарей составляет около 70 % от цены нового инструмента, поэтому логично попытаться сделать ремонт аккумулятора шуруповерта. Прежде, чем приступить к операции, следует ознакомиться с особенностями источников напряжения, узнать, какой тип батарей применяется на вашем инструменте. Их строение абсолютно одинаковое и никак не зависит от страны производства и марки. Внутри пластиковой коробки находятся последовательно соединенные элементы стандартного размера. На каждом элементе присутствует указание типа и емкости в ампер-часах (A/h).

Элемент питания шуруповерта

Аккумуляторы комплектуются элементами следующих видов:

литий-ионные (Li-Ion) – с напряжением элемента 3,6 В;
никель-кадмиевые (Ni-Cd) – 1,25 В на каждом элементе;
никель-металлгидридные (Ni-Mh) – 1,2 В.

Оценка литий-ионных источников питания по параметрам качества и срока службы ставит их вне конкуренции. Они практически не поддаются саморазряду, высокой емкости, их возможно многократно, в несколько раз больше, чем батареи других типов, заряжать. Вольтаж элемента – в три раза больший, чем у других видов, что позволяет комплектовать аккумуляторы меньшим количеством банок, уменьшая вес и габариты. У них отсутствует эффект памяти, что позволяет считать их идеальным устройством подобного рода.

Но идеала в природе не существует, и литий-ионные источники питания тоже имеют некоторые недостатки. Их невозможно использовать при минусовых температурах, о чем честно заявляют производители. Но практическое использование выявило еще один недостаток: когда заканчивается эксплуатационный ресурс такого аккумулятора (три года), литий разлагается, никакие способы сделать обратную реакцию не приносят результата. Цена таких батарей – в три раза выше, чем у других источников питания для шуруповерта.

Никель-кадмиевые аккумуляторы наиболее распространены по причине низкой стоимости. Они не боятся отрицательных температур, как литий-ионные источники напряжения. Если шуруповерт используется редко, такие элементы идеальны, ведь они могут долго храниться разряженными, сохраняя характеристики. Минусов у таких батарей достаточно много: они небольшой емкости, токсичны, поэтому их производство сосредоточено в слаборазвитых странах. Склонность к саморазряду, малая продолжительность жизни при интенсивной эксплуатации – также относятся к недостаткам этих батарей.

Никель-кадмиевые АКБ при окончании срока годности пересыхают. Знающие об этой особенности перезаливают их, но эту операцию выполнить непросто, поэтому немногие решаются на такое действие, предпочитая заменить отдельные банки аккумулятора. Если причиной выхода из строя является эффект памяти, который считается большим минусом никель-кадмиевых батарей, возможно восстановить их работоспособность перепрошивкой.

Никель-металлгидридные аккумуляторы экологически чистые, высококачественные, производятся ведущими мировыми фирмами. По сравнению с Ni-Cd обладают явными преимуществами:

медленный саморазряд;
эффект памяти небольшой;
устойчивы к многочисленным циклам разряда-зарядки;
сравнительно большой емкости.

Но при длительном хранении без работы теряется часть характеристик, не любят низких температур, к тому же, достаточно много стоят. И главный недостаток – не поддаются ремонту.

Проверка аккумулятора шуруповерта

Для определения реальных основных параметров аккумулятора проводится проверка.

элементы аккумулятора могут изменить свою емкость

Проверку аккумулятора шуруповерта осуществляют при полной зарядке. Полная проверка проходит в несколько этапов.

Инструменты для проверки

Проверку электрического накопителя можно произвести при помощи:

вольтметра постоянного напряжения на 15 В;
амперметра и вольтметра постоянного тока;
тестера;
мультиметра.

Из инструментов следует обзавестись:

плоскогубцами;
отверткой;
ножом;
паяльником.

Первый этап проверки

Показания снимаются периодически

Так, спустя полчаса после начала зарядки значение напряжения будет 13 В. Если измерить еще через полчаса, то напряжение будет равно 13.5 В. Через 2 часа после начала зарядки напряжение уже будет около 14 В. Это говорит о том, что достигнут максимум. У полностью заряженного аккумулятора напряжение имеет значение равное 17 В.

Оценить качество накопителя можно, измерив ток во время процесса зарядки. Если аккумулятор в хорошем состоянии, то для него характерен устойчивый рост тока в 1 час в течение процесса зарядки. Прохождение значения тока отметки в 1 А говорит о нормальном функционировании накопителя.

некоторые элементы в аккумуляторе являются нерабочими

По результатам первой проверки можно составить начальное впечатление о работоспособности аккумуляторных элементов. Это поможет установить необходимость в разборке аккумулятора.

Проверка под нагрузкой

Для ответа на вопрос в течение какого времени разрядится аккумулятор следует произвести проверку накопителя под нагрузкой. Нагрузку нужно выбирать исходя из мощности накопителя. Если она неизвестна, то считается что мощность нагрузки равна половине произведения силы тока, который отдается аккумулятора при работе, на напряжение накопителя. Как правило, это значение принимается равным 35–40 Вт. Таким образом, в качестве нагрузки можно применить автомобильную фару (35 Вт) или воспользоваться спот-лампой на 12 В с такой же мощностью.

в аккумуляторе имеется поврежденный элемент

Проверка элементов питания накопителя

Итак, пусть окажется, что с помощью предварительных проверок было установлено наличие неисправных элементов в накопителе. Тогда необходимо разобрать аккумулятор и извлечь последовательно соединенные элементы питания — «банки». Как уже говорилось выше, аккумулятор состоит из 10–12 таких элементов с напряжением в 1.2 В.

После осмотра следует провести измерение напряжения каждой из «банок». Напряжение одного элемента не должно быть меньше 1.2 В. При проведении измерений аккумуляторные элементы следует отключать от соединений со всякого рода датчиками. Прибор для измерения подключается к полюсам батареи. «Банки» с пониженным напряжением подлежат замене. Если при простом измерении не было выявлено несправных элементов, следует померить «банки» под нагрузкой.

Проверка по величине сопротивления

Способность к нормальному функционированию каждой батареи можно проверить, сравнив «банки» по внутреннему сопротивлению. Определяется величина путем деления рабочих параметров напряжение на силу тока и вычетом сопротивления нагрузки.

В качестве нагрузки следует взять резистор сопротивлением в 10 Ом

Для лучшего понимания приведем примерные расчеты. Допустим, в ходе измерения под нагрузкой получены данные для одной «банки»: рабочее напряжение — 1.19 В и рабочая сила тока — 112 мА. Перед тем как произвести вычисление не забываем перевести значение силы тока из мА в А — 0.112 А. Производим соответствующие действия (1.19/0.112) — 10 = 0.63 Ом. Напомним, что вычитаемое в нашем выражении это сопротивление нагрузки резистора (10 Ом).

Проверка остальных параметров

Каждый вид аккумулятора обладает определенной величиной саморазряда.

Так, в течение месяца хранения:

никель-кадмиевый аккумулятор может разрядиться на 20%;
никель-металлогидридные — 30 %;
литий-ионный накопитель — до 8 %.

Проверка элементов электропитания на наличие «эффекта памяти» осуществляется путем полной зарядки аккумулятора и полной его разрядки. Производят несколько циклов заряд-разрядки (3 или 4). Разрядку аккумулятора можно осуществлять при помощи лампы в 12 В. В ходе действий производят измерения остаточного рабочего напряжения и напряжения холостого хода. После многократного повторения циклов «эффект памяти» исчезнет.

Пошаговая инструкция по ремонту

В домашних условиях можно самостоятельно реанимировать аккумуляторную батарею шуруповерта. Для этого требуется открыть корпус АКБ и произвести замену элементов (или иначе говоря — банок).

Как разобрать корпус АКБ

Аккумуляторная батарея большинства шуруповертов имеет разборный корпус. Но некоторые производители для предотвращения самостоятельной замены элементов делают корпуса АКБ неразборными. Тем самым они вынуждают владельца приобрести новый фирменный АКБ. В этом случае разобрать корпус без его необратимых повреждений будет очень затруднительно.

Соединение деталей корпуса может быть выполнено с помощью винтов, защелок или клея. В первом случае разделить части корпуса можно, просто выкрутив винты с помощью отвертки.

Если детали корпуса склеены, необходимо осторожно с помощью ножа, раздвинуть детали, просунув в него лезвие. Затем надо расклинить стык, вставив в образовавшийся промежуток любой твердый предмет, подходящий по размеру

После нужно продвигаться по всему периметру корпуса. После того как корпус будет разобран, его детали нужно будет снова посадить на клей.

Находим неисправные ячейки

После того как корпус будет открыт, можно увидеть, что элементы аккумуляторной батареи между собой соединены последовательно. Для того чтобы отремонтировать аккумулятор для шуруповерта, потребуется определить неисправный элемент – обычно это один или два элемента – и произвести замену.

Длительную пайку применять нельзя, так как можно испортить элемент, если его нагреть. Особенно чувствительны к нагреву литий-ионные аккумуляторы. Если нет опыта пайки таких аккумуляторов, можно приобрести на AliExpress аккумуляторы с уже приваренными контактами.

В интернете пишут, что никель-кадмиевые аккумуляторы со временем высыхают и элемент (банку) можно восстановить — просверлить отверстие в ней и с помощью шприца залить внутрь воды. Но данный способ восстановления может привести к повреждению элемента и даже к травме, поэтому рассматривать его не будем.

Для того чтобы найти неисправные элементы, требуется проверить, какое напряжение выдает каждый элемент батареи по отдельности.

Нужно извлечь содержимое корпуса и разложить все элементы на ровной поверхности. Произвести замер напряжения будет намного проще, если обеспечить свободный доступ к каждому контакту элемента аккумуляторной батареи.

Для удобства следует нарисовать на листе бумаги схему и отмечать на ней напряжение каждого элемента. Замер напряжения производим с помощью мультиметра, предварительно выбрав режим измерения постоянного напряжения с низким пределом измерения.

Уровень напряжения для каждого никель-кадмиевого элемента должен составлять от 1,2 до 1,4 В, а для литий-ионных элементов – от 3,6 до 3,8 В.

Затем следует разрядить батарею. Для этого можно подключить к ней нагрузку. Например, лампу накаливания большой мощности или можно собрать батарею и работать шуруповертом до тех пор, пока она не разрядится.

После этого батарея разбирается снова и производится замер напряжения. Если на элементах ранее были определены потери напряжения, при повторном замере показания мультиметра будут еще ниже. Следует заменить элементы, где разность показаний напряжения будет существенной: до 0,5 или 0,7 В для кадмиевых и меньше 2,5 вольт для литиевых.

Подбор элементов для замены

Также на AliExpress можно купить нужные элементы аккумуляторной батареи с уже приваренными с помощью контактной сварки дополнительными контактами. Это значительно упростит процесс замены и снизит вероятность повреждения заменяемого элемента.

Как припаять банки к батарее

Если есть опыт пайки радиодеталей, то замена поврежденного элемента питания (банки) не вызовет трудностей:

аккуратно отсоедините поврежденный элемент, разрезав соединительную пластину
При замене элемента соблюдайте полярность;
затем нужно спаять элементы между собой. Обратите внимание на время нагрева контакта – оно должно быть минимальным, что особенно важно для литий-ионных аккумуляторов. При длительном контакте такой элемент неизбежно выйдет из строя, а также может самовоспламеняться или взорваться
Поэтому движение при пайке должно быть точным и очень быстрым;
после того, как все элементы будут надежно спаяны, нужно их собрать и скрепить между собой скотчем или изоляционной лентой

Процесс сборки аналогичен разборке, но в обратной последовательности. После сборки содержимое укладывается в корпус, и крышка закрепляется шурупами или с помощью клея.

Последовательность работ по установке литиевых аккумуляторов в шуруповерт

Для начала разбираем батарейный блок, извлекаем из него кадмиевые аккумуляторы и безжалостно откусываем их от разъема. Кроме того, снимаем температурный датчик, который призван обеспечивать защиту банок от перегрева. Далее замена кадмиевых аккумуляторов в шуруповерте на литиевые источники питания выполняется таким образом:

Подбираем контроллер, который будет автоматически отсекать подачу тока при достижении напряжения в 4,2 В. Или сигнализировать о необходимости зарядки, если оно снизится до 2,7 V. Покупайте контроллер с термопарой, который дополнительно устранит риск перегрева.
Последовательно соединяем аккумуляторы между собой.
К получившейся сборке подсоединяем контроллер и подключаем балансировочные точки к специальному разъему.
Припаиваем плюсовой и минусовой вывод.
Помещаем аккумуляторы в батарейный блок.

Как видите, процедура довольно проста и при наличии опыта занимает не более 1-2 часов. Если вы впервые решились покопаться в современной электронике, то очень пригодятся приведенные ниже советы по соединению аккумуляторов между собой:

Сборка изготавливается с использованием тонких металлических полос. Не мудрствуя лукаво их можно просто вырезать из обычной консервной банки.
Поверхность соединительной полоски и аккумулятора обрабатывается спиртом, чтобы обеспечить хороший контакт в будущем.
Соединение банок с металлической полосой выполняется посредством контактной сварки. Все дело в том, что аккумуляторы Li-ion могут неадекватно отреагировать на длительное тепловое воздействие паяльником и просто взорваться. При контактной сварке нагрев длится всего несколько секунд, поэтому подобные проблемы исключаются полностью.
Чтобы пластина не отвалилась от малейшего механического воздействия, потребуется несколько точечных соединений.
Импульс сварки необходимо устанавливать таким образом, чтобы исключить перегрев аккумуляторов.
Полученный комплект нужно прочно соединить изолентой или скотчем.

Наконец, не забывайте о строгом соблюдении полярности соединяемых между собой аккумуляторов. Ошибки вряд ли вызовут аварийную ситуацию, но заряжаться сборка точно не будет.
