Ацетиленовый редуктор бао 5-5, бао 5-4. устройство, принцип работы

Требования к материалам

Материалы, применяемые в производстве ацетиленовых редукторов, должны отвечать следующим требованиям:

Перепад рабочих температур -70+70˚С.
Устойчивость к ударам.
Прочность и износостойкость.

Ввиду повышенной химической активности и пожароопасности ацетилена, для изготовления деталей редукторов, контактирующих с газом, запрещено использовать медь и ее сплавы с долей меди более 65%, серебро, магний и цинк.

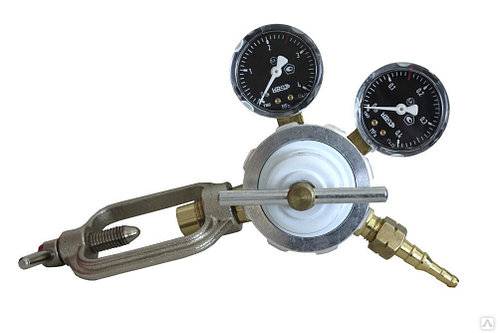

Стальной корпус ацетиленового редуктора

Материалы, используемые в качестве прокладок и лубрикантов, не должны реагировать с ацетоном и диметилфорамидом.

Корпус редуктора изготавливают из стали, силумина или полиамида. Пружины, штоки и тарелки клапанов делают стальными.

Для снижения вероятности взрыва корпус сосуда заполняют специальным пористым наполнителем. Наиболее широко используемые материалы для наполнителя — это активированный уголь.

Устройство

Баллон газовый ацетиленовый изготавливается из бесшовных труб по ГОСТ 949-73. Толщина стенки 7 – 8 мм. Торцы емкости сферические. Верхняя часть имеет отверстие, в которое вкручивается вентиль. На нижнюю часть насаживается цилиндрический башмак, придающий емкости устойчивость. Горловина в ацетиленовых баллонах шире, чем в остальных, где хранят газ. Через нее емкость наполняют пористой массой: литой пористый наполнитель, активированный уголь березовый и базальтовое стекловолокно. Рыхлое вещество хорошо впитывает ацетон и способствует равномерному растворению в нем ацетилена.

Мастер участка заполнения ацетиленовых баллонов завода СпецБаллонМаш Курников А. И.: «Американцы заполняют внутренность ацетиленового баллона асбестовым шнуром. В РФ отказались в конце прошлого века от такого материала, как канцерогенного. Мелкие частички асбеста испаряются вместе с аргоном. В России перешли на натуральные материалы, впитывающие ацетон: шелк, кожа, минеральная вата, опилки. В настоящее время некоторые производители используют асбест в незначительных количествах как добавку к кварцевому песку и гидроокиси кальция. В Германии древесный уголь смешивают с углекислым магнием и кизельгуром

При покупке баллона следует обращать внимание на его заполнение. Асбест вызывает рак легких»

Техника безопасности при работе с ацетиленом

Ацетилен относится к газам высокого класса горючести. Возможно воспламенение и взрыв ацетилена даже при обычном контакте с воздухом, при этом при взрыве ацетилена выделяется энергии вдвое больше, чем при детонации тротила

Об этом надо всегда помнить и применять все меры предосторожности. К проведению работ допускается лишь персонал, прошедший инструктаж по технике безопасности

В месте проведения работ недопустимо курение и наличие иных источников открытого огня.
Сварочные работы должны проводиться в хорошо проветриваемом помещении с постоянным контролем газового состава воздуха.
Безопасная концентрация ацетилена в воздухе составляет 0,46%, при ее превышении работы следует прекратить.

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Устройство состоит из:

Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
Корпуса, содержащего механизм редуктора.
Манометра высокого давления, показывающего давление в источнике газа.
Манометра низкого давления, показывающего давление на выходе редуктора.
Отводящей трубы с разъемом, к которому подключается потребитель газа.
Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

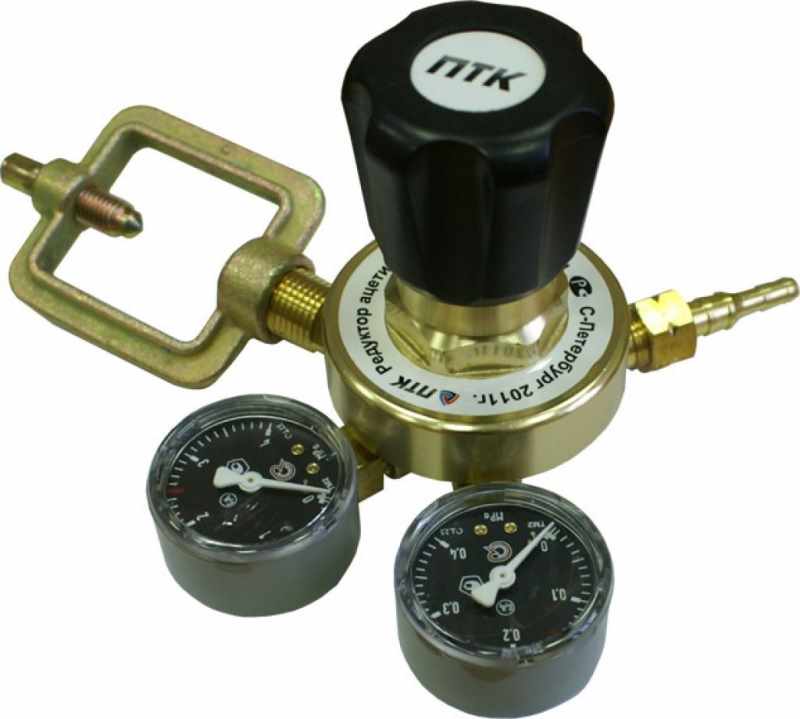

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

Меры безопасности при работе с газовым редуктором БАО 5 1 5

Ацетилен — исключительный по своим рабочим качествам материал. Он позволяет достигнуть температур до 3300 °С, что делает возможной сварку и обработку самых тугоплавких металлов и сплавов. Удельная тепловая энергия ацетилена вдвое выше, чем у тринитротолуола, что делает его чрезвычайно опасным в обращении веществом, способным привести при неправильном обращении к тяжелым травмам, гибели людей и масштабным разрушениям.

Меры предосторожности во время сварки

Для понимания и сознательного выполнения мер предосторожности при обращении с ацетиленовыми устройствами необходимо осознать основные факторы опасности. Газ воспламеняется и взрывается при следующих условиях:

Синхронный рост температуры до 480 °С и давления-до 0,15 МПа приводит к взрыву.
Повышение концентрации газа в воздухе свыше 2,2 %.. К взрыву может привести контакт с огнем или простое искрение.
Повышение температуры свыше 300°С может вызвать самовоспламенение
Недопустим контакт с красной медью или с серебром — соединения ацетилена с этими элементами крайне взрывоопасны.
При вступлении газа в реакцию с водой и с водосодержащими жидкостями образуется чрезвычайно взрывоопасный осадок в виде инея или кристалликов льда.

Необходимо соблюдать расстояние при работе с ацетиленом

При обращении с ацетиленом обязательно требуется:

Следить за предельной концентрацией газа в воздухе- 0,46% Для этого используют газоанализатор. Ацетилен вреден для здоровья и может вызвать тяжелое отравление с головокружением и рвотой задолго до взрыва, наступающего при концентрации в 2%.
Баллон располагать строго горизонтально и надежно закреплять его.
Не размещать емкость рядом с источниками тепла и тем более — открытого огня.
Не допускать нагрева стенок сосуда свыше 50°С.
Избегать контакта с материалами, оборудованием и проводкой, имеющей в своем составе медь или серебро.
Следить за исправностью инструмента и проводки во избежание возникновения искрения.
Постоянно прислушиваться и принюхиваться, что позволит своевременно обнаружить начавшуюся утечку газа.
Перед началом работы осмотреть редуктор, корпус и вентиль баллона, а также шланги на предмет отсутствия повреждений. Эксплуатация оборудования, имеющего трещины, вмятины, разрывы или следы ударов, категорически запрещена.
По окончании работы надежно закрыть все вентили.

В случае обнаружения перегрева емкости или утечки газа необходимо немедленно закрыть вентиль и вынести сосуд из помещения. Если это не удалось, необходимо немедленно вывести весь персонал из опасной зоны и вызвать МЧС.

Хранение и транспортировка баллонов

Транспортировка баллонов разрешается только на рессорных транспортных средствах, а также на специальных ручных тележках или носилках. При бесконтейнерной транспортировке баллонов должны соблюдаться следующие требования:

на всех баллонах должны быть до отказа навернуты предохранительные колпаки;
кислородные баллоны должны укладываться в деревянные гнезда (разрешается применять металлические подкладки с гнездами, оклеенными резиной или другими мягкими материалами);
кислородные баллоны должны укладываться только поперек кузова машины так, чтобы предохранительные колпаки были в одной стороне; укладывать баллоны допускается в пределах высоты бортов;
баллоны должны грузить рабочие, прошедшие специальный инструктаж.

Перевозка в вертикальном положении кислородных и ацетиленовых баллонов допускается только в специальных контейнерах. Совместная транспортировка кислородных и ацетиленовых баллонов на всех видах транспорта запрещается, за исключением транспортировки двух баллонов на специальной тележке к рабочему месту. В летнее время баллоны должны быть защищены от солнечных лучей брезентом или другими покрытиями. Баллоны в пределах рабочего места разрешается перемещать кантовкой в наклонном положении. На рабочих местах баллоны должны быть прочно закреплены в вертикальном положении.

Меры безопасности при работе с газовым редуктором БАО 5 1 5

Ацетилен — исключительный по своим рабочим качествам материал. Он позволяет достигнуть температур до 3300 °С, что делает возможной сварку и обработку самых тугоплавких металлов и сплавов. Удельная тепловая энергия ацетилена вдвое выше, чем у тринитротолуола, что делает его чрезвычайно опасным в обращении веществом, способным привести при неправильном обращении к тяжелым травмам, гибели людей и масштабным разрушениям.

Меры предосторожности во время сварки

Для понимания и сознательного выполнения мер предосторожности при обращении с ацетиленовыми устройствами необходимо осознать основные факторы опасности. Газ воспламеняется и взрывается при следующих условиях:

Синхронный рост температуры до 480 °С и давления-до 0,15 МПа приводит к взрыву.
Повышение концентрации газа в воздухе свыше 2,2 %.. К взрыву может привести контакт с огнем или простое искрение.
Повышение температуры свыше 300°С может вызвать самовоспламенение
Недопустим контакт с красной медью или с серебром — соединения ацетилена с этими элементами крайне взрывоопасны.
При вступлении газа в реакцию с водой и с водосодержащими жидкостями образуется чрезвычайно взрывоопасный осадок в виде инея или кристалликов льда.

Необходимо соблюдать расстояние при работе с ацетиленом

При обращении с ацетиленом обязательно требуется:

Следить за предельной концентрацией газа в воздухе- 0,46% Для этого используют газоанализатор. Ацетилен вреден для здоровья и может вызвать тяжелое отравление с головокружением и рвотой задолго до взрыва, наступающего при концентрации в 2%.
Баллон располагать строго горизонтально и надежно закреплять его.
Не размещать емкость рядом с источниками тепла и тем более — открытого огня.
Не допускать нагрева стенок сосуда свыше 50°С.
Избегать контакта с материалами, оборудованием и проводкой, имеющей в своем составе медь или серебро.
Следить за исправностью инструмента и проводки во избежание возникновения искрения.
Постоянно прислушиваться и принюхиваться, что позволит своевременно обнаружить начавшуюся утечку газа.
Перед началом работы осмотреть редуктор, корпус и вентиль баллона, а также шланги на предмет отсутствия повреждений. Эксплуатация оборудования, имеющего трещины, вмятины, разрывы или следы ударов, категорически запрещена.
По окончании работы надежно закрыть все вентили.

В случае обнаружения перегрева емкости или утечки газа необходимо немедленно закрыть вентиль и вынести сосуд из помещения. Если это не удалось, необходимо немедленно вывести весь персонал из опасной зоны и вызвать МЧС.

Ацетиленовый редуктор устройство и принцип работы

Принцип работы и устройство ацетиленового редуктора БАО 5-5 мало чем отличается от типового газового редуктора.

Устройство ацетиленового редуктора

Подводящей трубы с разъемом, подключаемой к источнику газа: баллону или газопроводу.
Корпуса, содержащего механизм редуктора.
Манометра высокого давления, показывающего давление в источнике газа.
Манометра низкого давления, показывающего давление на выходе редуктора.
Отводящей трубы с разъемом, к которому подключается потребитель газа.
Предохранительного клапана для стравливания газа в атмосферу при превышении предельного значения.

Механизм редуктора, в свою очередь, состоит из мембраны, поршня, регулировочного винта, рабочей и возвратной пружин, а также различных прокладок, уплотнений и крепежа.

Принцип действия заключается в следующем: после присоединения к вентилю и открытия клапана подаваемый ацетилен поступает в корпус редуктора и продолжает поступать до тех пор, пока давление его не сравняется с силой сопротивления прижимной пружины. Пружина толкает поршень, и он закрывает клапан, прекращая поступление газа из резервуара. По ходу расходования газа давление его в редукторе снижается, и клапан снова открывается. Этот цикл повторяется многократно в ходе работы газового оборудования.

Принципиальные особенности конструкции ацетиленового редуктора

Присоединение к емкости осуществляется не резьбовой гайкой, а специальным обжимным хомутом.

Обжимной хомут ацетиленового редуктора

Это сделано по причине того, что клапан ацетиленового баллона всегда делают стальным. Применение меди и ее сплавов при контакте с ацетиленом могло бы привести к образованию чрезвычайно взрывоопасных соединений-ацетиленида меди. Ввиду этого сосуды для ацетилена изготавливают полностью из стали, инертной к действию газа. Резьбовые соединения со временем разнашиваются от многократного использования, наружный диаметр резьбового штуцера уменьшается, а внутренний диаметр накидной гайки растет. Таким образом, возникает зазор, через который ацетилен просачивается в окружающую среду. Это может привести к взрыву и пожару.

Особенности строения ацетиленового редуктора БАО 5-5

Регулировка хомута осуществляется следующим способом. В корпусе редуктора предусмотрен паз, действующий как ключ для точного позиционирования хомута относительно вентиля. Регулировочный вин осуществляет надежный прижим хомута к корпусу.

Редуктор приспособлен к работе со стандартными ацетиленовыми емкостями с давлением до 3 Мпа и дает возможность регулировать рабочее давление в диапазоне, оптимальном для работы ацетиленовых резаков и сварочных горелок, от 0 до 0,15 Мпа.

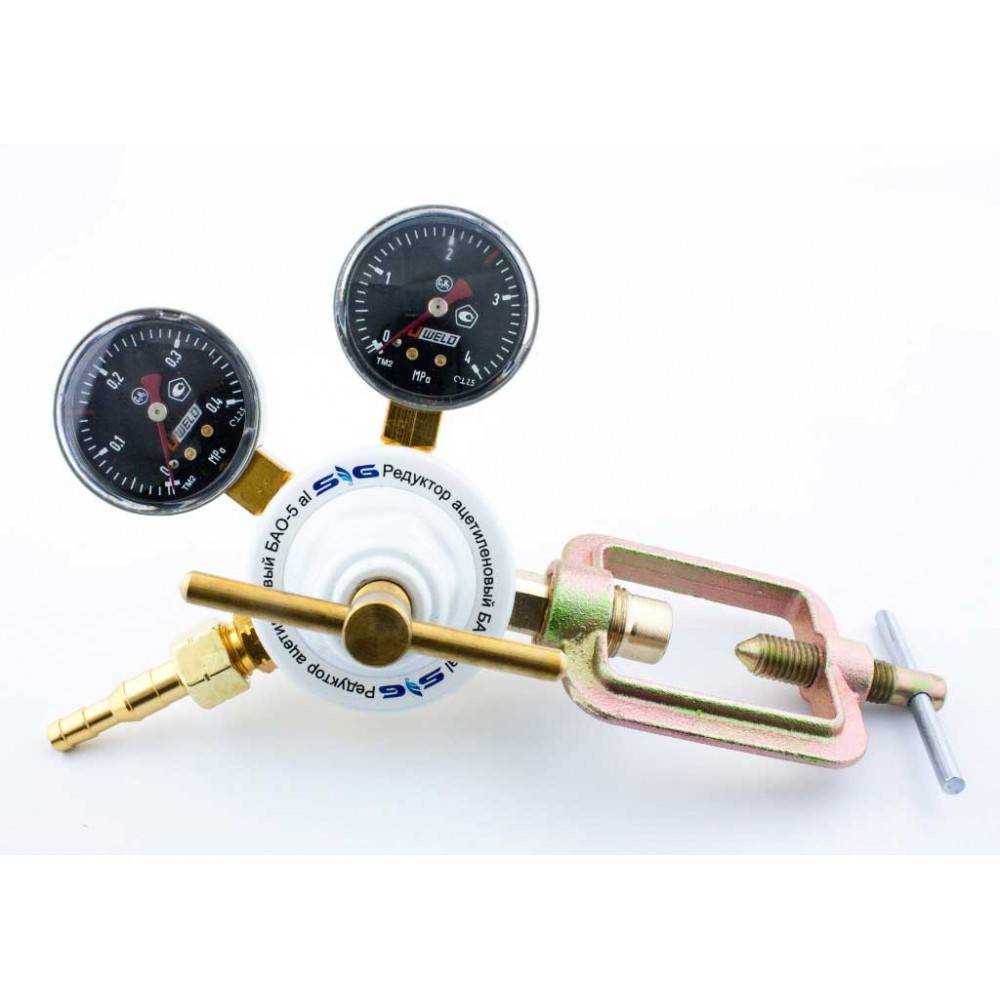

Редуктор ацетиленовый БАО 5-5

Газ в баллонах, в том числе и ацетилен, хранится под давлением, значительно превышающим необходимое для его рабочего применения. Кроме того, давление газа в емкости снижается по мере его использования и повышается при росте температуры.

С целью понижения давления до рабочих значений и поддержания его на заданном уровне используют газовые редукторы, от латинского Reductio – «возвращать назад». Редукторы для ацетилена принципиально отличаются по своей конструкции от других газовых редукторов. Это связано с высокой химической активностью ацетилена и взрывоопасностью как самого газа, так и его соединений.

Ацетиленовые баллоны

Ацетиленовый баллон – это сосуд высокого давления, специально предназначенный для хранения, перевозки и подачи ацетилена. Использовать для ацетилена другие сосуды или закачивать в ацетиленовые емкости другие газы категорически недопустимо исходя из соображений безопасности.

Вентиль ацетиленового баллона специально сконструирован таким образом, что присоединение к нему других редукторов или других устройств невозможно.

Устройство ацетиленовых баллонов

Ацетиленовый сосуд делается из бесшовных труб высокого давления. На горловине предусмотрена резьба для крепления защитного колпака.

Рабочие емкости для ацетилена в обязательном порядке окрашивается в черный цвет с обязательной надписью белыми буквами «Ацетилен». Баллоны для перевозки и хранения должны быть окрашены в белый цвет с надписью «Ацетилен», выполненной черными буквами. На каждом баллоне в месте соединения цилиндрической части с шарообразной должно быть оставлено неокрашенное место, на которое наносится маркировка.

Устройство ацетиленового баллона

Маркировка обязательно должна отражать тип баллона, его вместимость, вид газа, для которого он предназначен. Должно также быть указано предельное давление газа и дата поверки баллона на соответствие требованиям технической безопасности. Емкости с просроченной датой очередной плановой поверки к эксплуатации не допускаются.

Чтобы снизить опасность работы с ацетиленом, их заполняют специальным пористым веществом — сепаратором. Это вещество разделяет ацетилен на малые не связанные друг с другом объемы и снижает возможность одновременного скачкообразного прогрева всей массы ацетилена, что чревато его взрывом. Кроме того, пористая масса предотвращает обратный удар пламени.

Чаще всего для заполнения используют пемзу, активированный уголь, волокнистый асбест или полимерное пористое вещество ЛПМ. Пористую массу пропитывают техническим ацетоном, который, будучи растворителем для ацетилена, существенно улучшает способность пористой массы вбирать в себя газ.

Вентиль ацетиленового баллона

Вентиль ацетиленового баллона согласно техническим условиям допускается снабжать либо мембранным, либо эбонитовым уплотнителем.

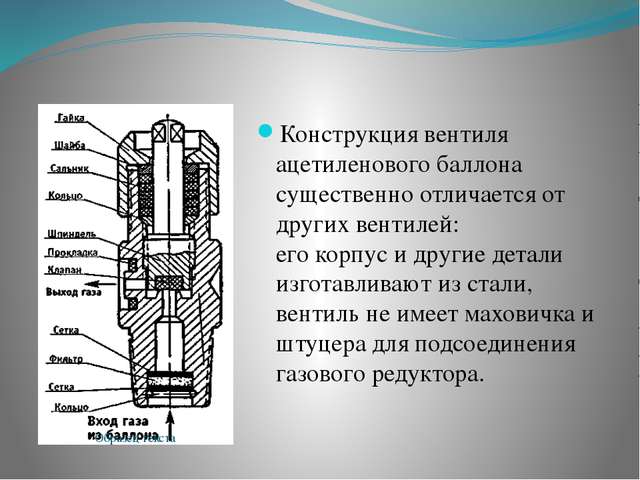

Строение вентиля ацетиленового баллона

Эксплуатация баллонов с ацетиленом

В зависимости от вида наполнителя в емкости требуется заливать разное количество ацетона. Для угольного – 5 кг и для ЛПМ — 7 кг соответственно. Вследствие этого не рекомендуется одновременно размещать на наполнительном устройстве сосуды с разным типом наполнителя во избежание перетекания ацетона из одних баллонов в другие.

В баллонах, подаваемых на заполнение, давление оставшегося газа должно быть менее 0,01 МПа

Все баллоны подлежат периодическому освидетельствованию раз в 5 лет.

Перед началом эксплуатации баллон необходимо осмотреть на предмет отсутствия повреждений корпуса и вентиля.

Хранение баллонов с ацетиленом

Принимая во внимание исключительную взрывоопасность ацетилена, необходимо соблюдать следующие правила хранения и перевозки баллонов:

Допускается хранение в горизонтальном положении, вентили должны быть выше, чем дно баллона.
От места хранения до ближайших отопительных приборов или другого источника тепла должно быть не менее 1 метра.
Баллоны должны быть в обязательном порядке надежно закреплены.
Ацетилен должен храниться в помещении, в котором отсутствуют другие горючие и взрывоопасные вещества.
Недопустимо попадание прямого солнечного света, в том числе во время перевозки. В этом случае следует накрывать баллоны светонепроницаемым чехлом.

Транспортировка и хранение газовых баллонов

Меры безопасности при работе с ацетиленом

содержание ацетилена в воздухе рабочей зоны необходимо непрерывно контролировать автоматическими приборами, сигнализирующими о превышении допустимой взрывобезопасной концентрации ацетилена в воздухе, равной 0,46%;
при работе с ацетиленовыми баллонами поблизости не должно быть открытого пламени или отопительной системы; запрещается работать с баллонами, находящимися в горизонтальном положении, с незакрепленными баллонами, с неисправными баллонами; необходимо использовать неискрящийся инструмент, освещение и электрическое оборудование только во взрывобезопасном исполнении;
в случае обнаружения утечки ацетилена из баллона (по запаху и звуку) необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом;
при нагреве баллон с ацетиленом может взорваться с крайне разрушительными последствиями; в случае пожара необходимо по возможности удалить из опасной зоны холодные баллоны с ацетиленом, оставшиеся баллоны постоянно охлаждать водой или специальными составами до полного остывания; при загорании ацетилена, выходящего из баллона, необходимо по возможности быстро закрыть вентиль баллона специальным неискрящимся ключом и поливать баллон водой до полного остывания; при сильном возгорании пожаротушение необходимо производить с безопасного расстояния; при пожаротушении рекомендуется применять огнетушители с содержанием флегматизирующей концентрации азота 70% по объему, диоксида углерода 57% по объему, водяные струи, песок, сжатый азот, асбестовое полотно, токораспыленную пену и воду; при тушении сильного пожара используются огнезащитные костюмы, противогазы и т.п.
