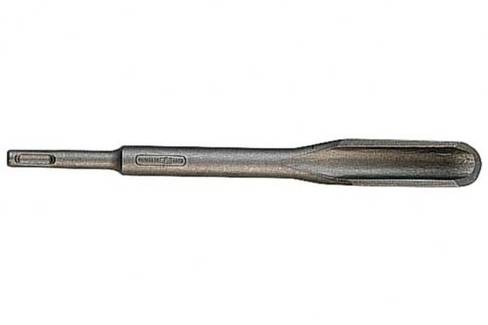

Зубило канальное для перфоратора как воспользоваться

Что это такое?

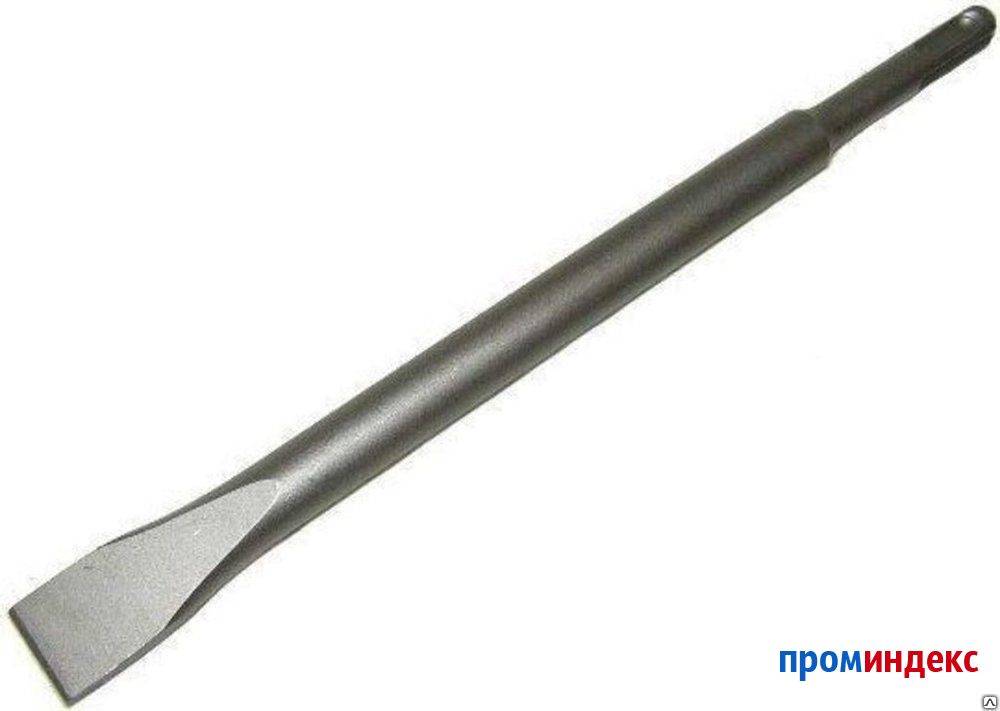

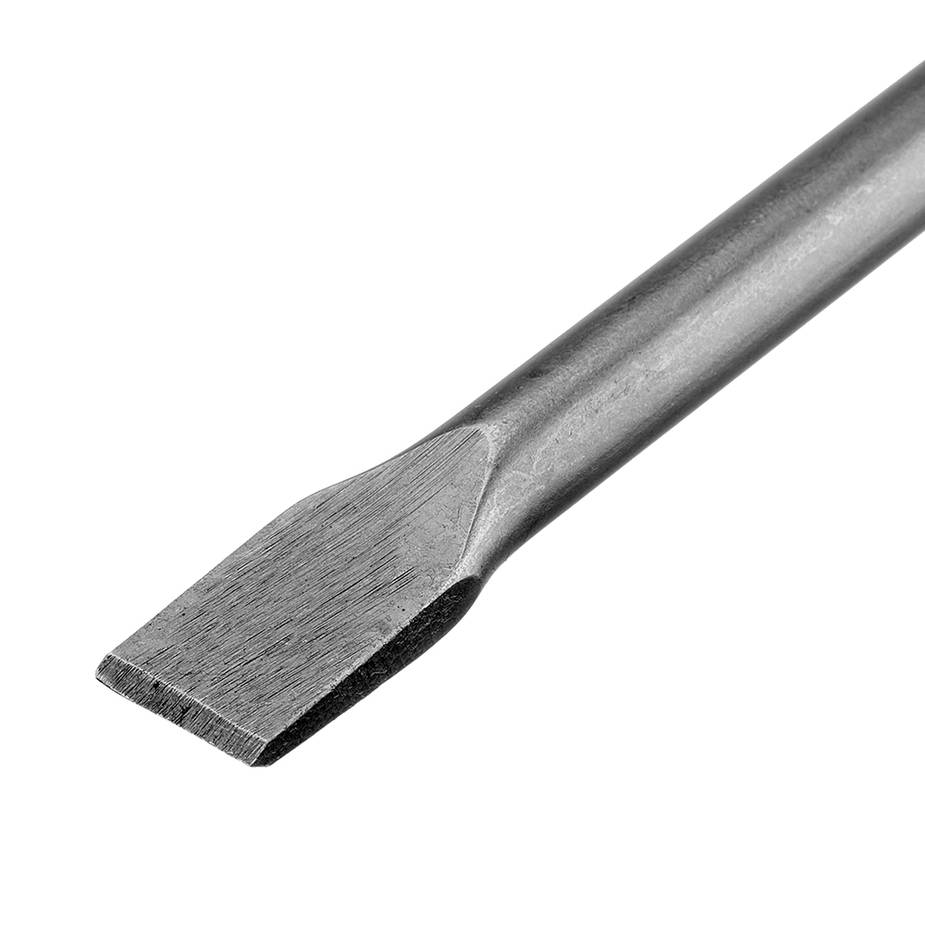

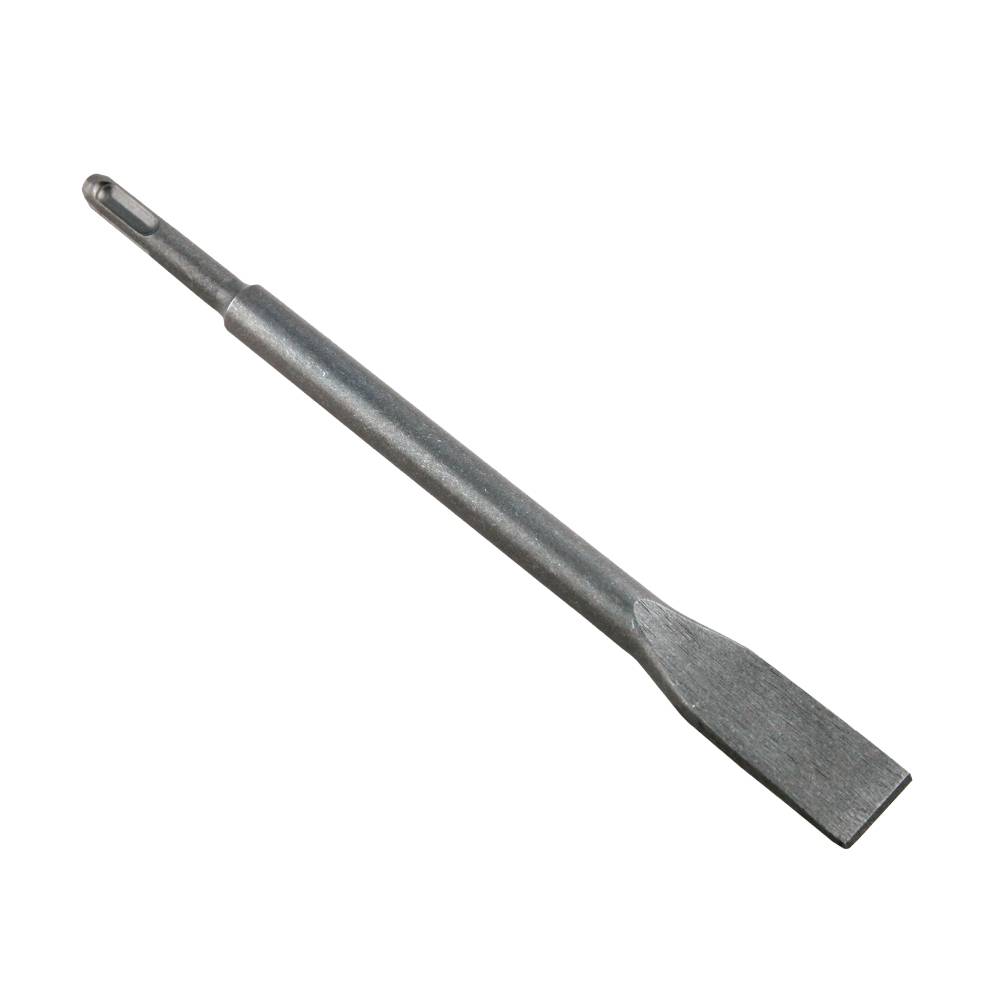

Внешне представляет собой длинный металлический стержень с заостренным наконечником. Состоит из двух элементов:

• затыльник с хвостовиком на конце, необходимый для надежной фиксации насадки в патроне перфоратора;
• режущая кромка – основная рабочая поверхность лопатки, может отличаться по форме и размерам.

В продаже можно встретить несколько разновидностей затыльника. Его следует подбирать с учетом конструкции патрона на вашем перфораторе. Основные типы:

• SDS-plus. Имеет диаметр 10 мм и 4 открытых паза для фиксации. Используется для работы с легкими инструментами весом до 5 кг;

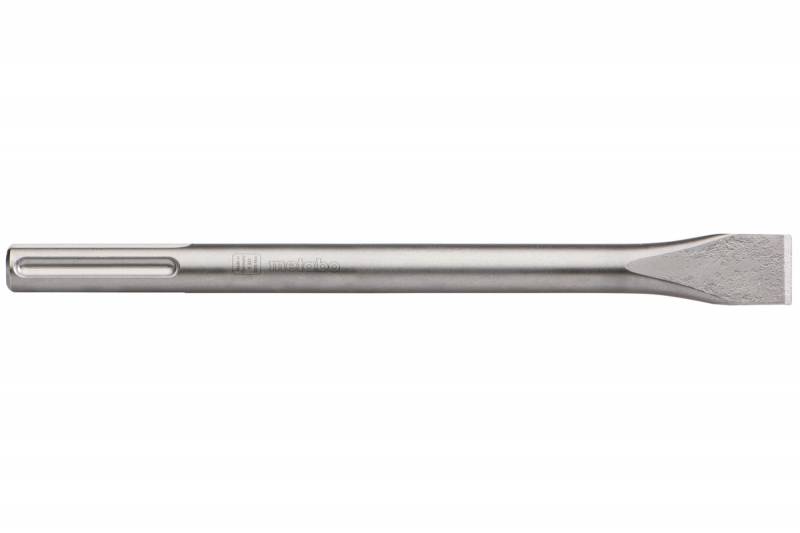

• SDS-max. Применяется для установки в тяжелые профессиональные или промышленные перфораторы весом от 5 до 12 кг. Конструкция хвостовика представлена 4 пазами, диаметр – от 18 мм;

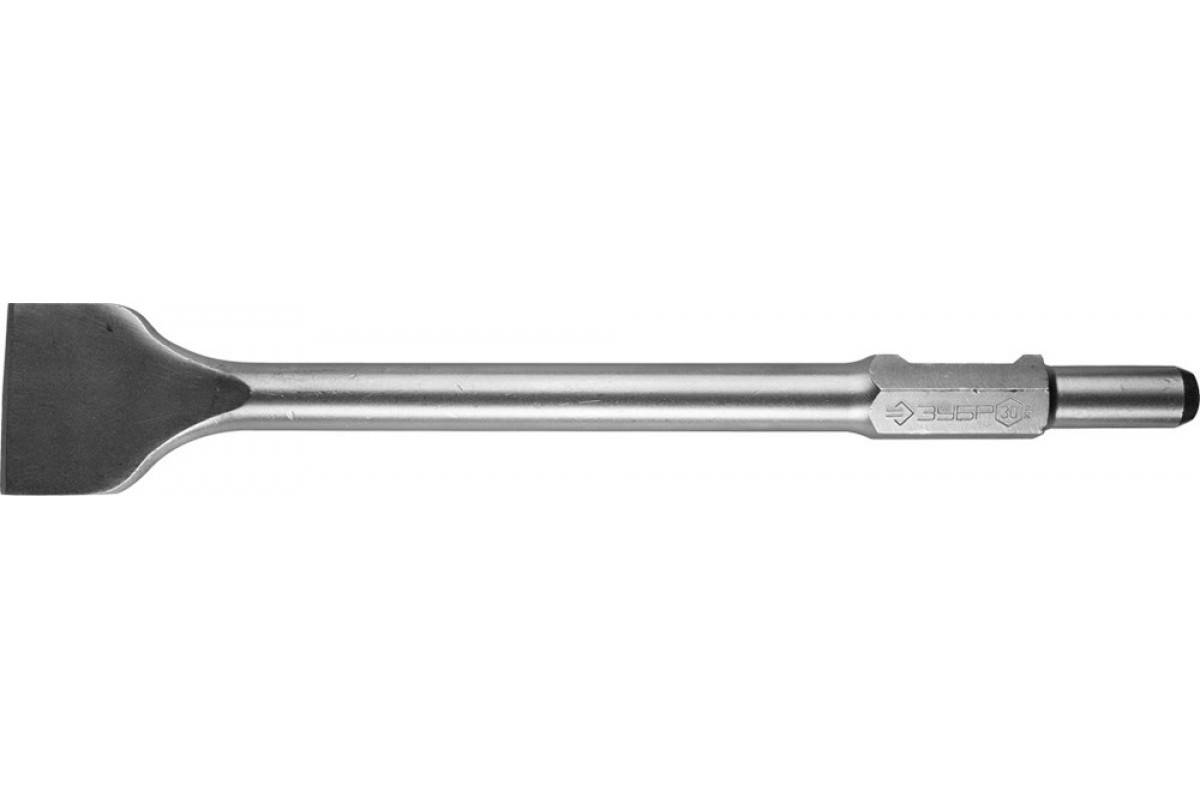

• HEX. Затыльник с шестигранным хвостовиком. Используется только для тяжелых инструментов весом от 12 кг. Обеспечивает надежное крепление и стабильный крутящий момент.

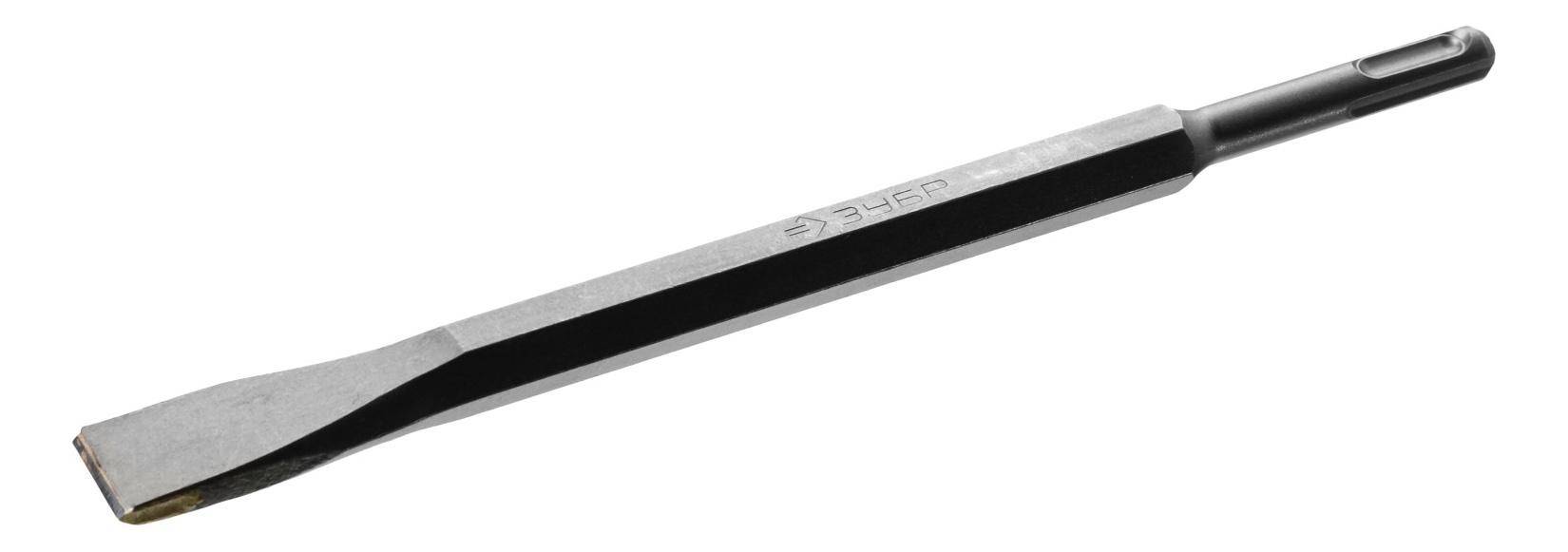

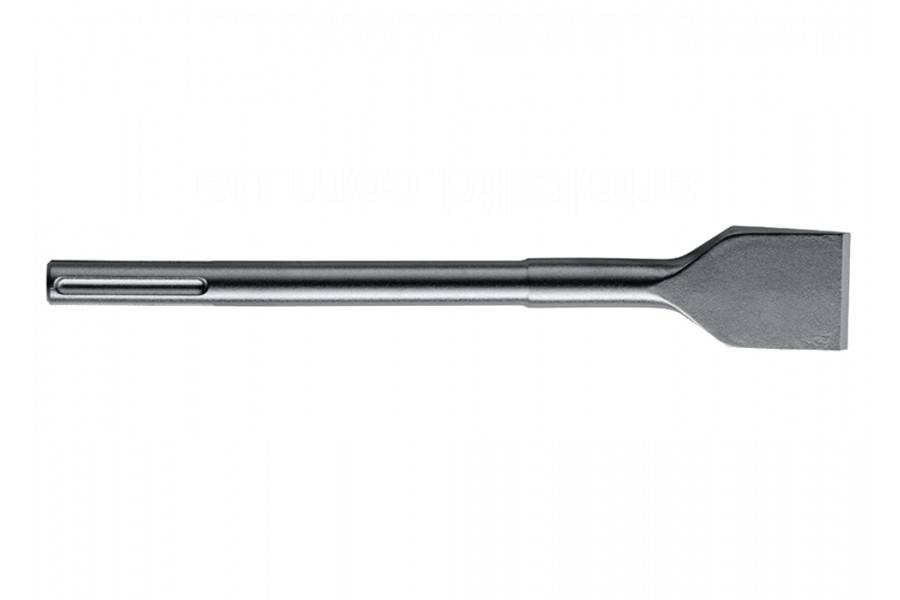

Насадки в форме лопатки, в отличие от ручных слесарных зубил, нельзя использовать отдельно без перфоратора. Они необходимы для пробивания отверстий, демонтажа и штробления стен под электропроводку. Благодаря высокой прочности лопатки можно использовать для работы с прочными материалами, такими как железобетон, кирпич и камень.

Классификация буров

Наиболее распространенной среди всех сменных насадок для перфоратора является бур. Остальные применяются на практике реже. Буры по своей конструкции состоят из следующих частей:

• хвостовой (хвостовика);
• рабочей (с наконечником).

С их помощью при проведении строительных, электромонтажных и прочих видов работ делают отверстия в бетоне, кирпиче, шлакоблоке, камне, дереве, металле и других материалах. Общий вид изделия представлен на фотографии ниже.

Виды хвостовых частей

Хвостовик характеризуется высокой степенью устойчивости к износу и служит для фиксации бура в перфораторном патроне. Его изготавливают из высокопрочных марок стали. Выделяют такие виды хвостовиков:

Sds plus;

Sds max;

Sds quick;

Sds top.

Изделия с обозначением Sds plus – это наиболее распространенная разновидность хвостовых частей (c d =10 мм и L=40 мм) у буров с диапазоном диаметров 4÷26 мм. У такого хвостовика имеются четыре паза (открытого типа), предназначенных, чтобы осуществлять фиксацию в патроне. Он подходит для перфоратора небольших размеров (бытового назначения либо строительного).

Для наконечников, имеющих d 16÷40 мм (в основном свыше 2,6 см) и общую длину 0,25, 0,45, 0,55, 0,8, 1,2 м, которые используются в тяжелых перфораторах, обладающих сравнительно большой мощностью, либо отбойниках с электродвигателем, используются хвостовые части Sds max. У такого хвостовика диаметр вставляемого в патрон участка равен 18 мм, а L=90 мм.

Хвостовая часть с маркировкой Sds quick предназначен в основном к использованию с перфораторами фирмы Bosch. У нее имеется держатель и шпонки. Это позволяет пользоваться битами от шуруповерта, а также сверлами.

Sds top на практике применяется и встречается намного реже, чем остальные разновидности хвостовиков для буровых насадок с диапазоном диаметров 1,6-2,6 см. Длина его фиксируемой в патроне хвостовой части составляет 70 мм, а d=14 мм.

Разновидности рабочих частей и наконечников

Рабочую часть производители изготавливают разной формы с применением специальных твердых сплавов. Они определяют безопасность пользования инструментом и влияют на скорость работы.

По своему назначению буры разделяют на следующие разновидности, зависящие от формы их рабочей части:

шнековые, предназначенные для сверления в различных материалах отверстий разного диаметра и глубины, обеспечивающие эффективное пылеудаление и этим снижающие нагрузку на инструмент;

имеющие малый угол наклона канавок, которые используются при высверливании отверстий небольшой глубины;

с большим углом наклона канавок, предназначенные для высокоэффективного бурения на высоких скоростях малого числа глубоких отверстий, но при этом действующая рабочая нагрузка на используемый инструмент возрастает.+

Благодаря наличию канавок обеспечивается центрирование, а также устойчивость буров при сверлении отверстий, уменьшаются вибрации. Это снижает нагрузку на работающий инструмент.

Наконечник – это режущий элемент бура, который представляет собой напайку, изготавливаемую из твердых сплавов. Его качество определяет в значительной степени срок использования насадки, а также качественность и скорость выполнения работ. Наконечники по форме, которую имеет напайка, делятся на такие разновидности:

• классические (крестовидная напайка);
• центрирующие (со специальной формой напайки).

Встречаются также режущие кромки волновой формы.

Наконечники бывают алмазными и победитовыми. С помощью алмазных наконечников можно работать по армированному бетону и камню. Они обладают очень высокой износостойкостью и прочностью.

Победитовые напайки по прочности делятся на следующие виды:

• мягкие, применяемые при бурении по кирпичу и по бетону низкого качества;
• среднепрочные, подходящие в бытовых условиях;
• высокопрочные, практически аналогичные алмазным.

Буры по бетону или другому материалу по стоимости делятся на дешевые, бытовые и профессиональные. Последние имеют самую большую цену, но ими допускается пользоваться даже для выполнения сверления по железобетону.

Отличие буров от сверл

Сверло и перфораторный бур практически аналогичны друг другу. Но у них имеются следующие отличия.

1. Разные хвостовые части: у сверл они гладкие, а у буров – сложной формы.
2. Ребра спиралей у сверла предназначены для врезания в обрабатываемый материал, а у бура они обеспечивают отведение пылевых частиц во время работы.
3. Разная прочность: у буров она выше.
4. Сверла подходят как для дрели, так и для перфоратора (при использовании специальных переходников), а буры – только для последнего инструмента.

Техника прокладывания канавок

Затем при помощи бура пробиваем отверстия вдоль наметки, затем лопаткой по предварительной разметке выбираются канавки под проводку. Саму лопатку ставят вдоль канавки. Если поставить её поперёк, края, которые и так получаются рваными, будут ещё хуже, вплоть до вываливания целых кусков. Лопатка это недорогой инструмент, единственно, что её лучше применять после предварительного пропила. При самостоятельном применении её края получаются несколько рваными.

Удаление лишнего бетона стамеской Работа насадки зубило

Разница в работах на стенах из бетона и кирпича в том, что при работе с бетонной стеной нужно прикладывать больше усилия к перфоратору, а при работе с кирпичными стенами нужно предварительно проделать отверстия вручную при помощи керна и молотка. Тогда сверло возьмет сразу правильное направление и не уйдет в сторону.

При работе с кирпичными стенами сильно давить нельзя во избежание поломок, как инструмента, так и сверла. Любое отверстие сначала нужно начинать сверлить с малого диаметра, 4-6 мм, затем 8 мм, только потом при помощи бура делается нужный диаметр. Перемычки между дырками убираются лопаткой с U – образным наконечником в режиме « удара со сверлением». Дырки желательно сверлить как можно ближе друг к другу или использовать насадку для перфоратора для штробления бетона.

Работа перфоратором

При этом перфоратор выставляют в режим удар со сверлением.

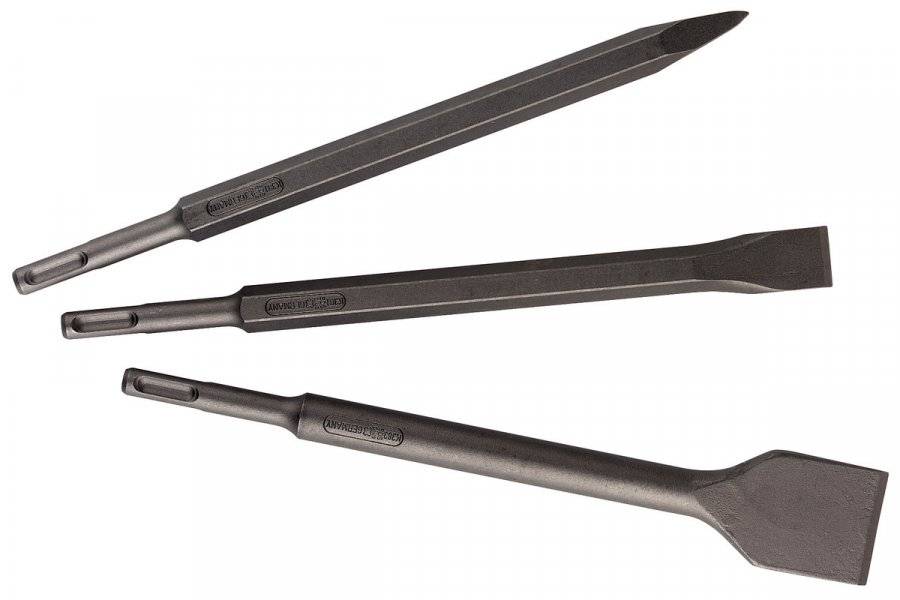

Сами насадки в зависимости от вида применяемых работ бывают разной формы.

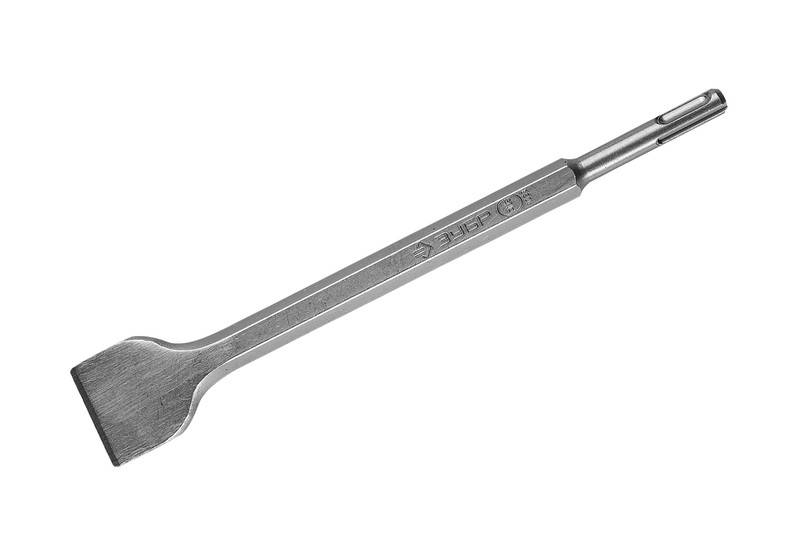

В случае, если нужно удалить штукатурку или старую плитку на стене, используется пика, которая имеет узкое и тонкое долото на конце. Для прокладывания канавок самой лучшей насадкой считается штрабер. Но наиболее часто все- таки используется бур и лопатка или, как ее ещё называют, зубило, которой выбивают канавку.

Предохранительная муфта

При увеличении нагрузки на инструмент, превышающей его характеристики согласно инструкции по эксплуатации, чтобы не допустить повреждения элементов, устанавливается предохранительная муфта. Главная её задача — остановить попытки механизма провернуть патрон при заклинивании бура. Если б такая муфта не стояла, то при заклинивании перфоратор вывернулся бы из рук.

По типу использования муфты бывают кулачковые и фрикционные. Первый тип состоит из двух частей, имеющих скошенные грани и соединённые друг с другом через пружину. При усилении давления пружина распрямляется, и части выходят из сцепления. Муфта расцепляется. Такое состояние характеризуется появлением треска. Во фрикционной муфте момент вращения предаётся на подключённый механизм за счёт плотного сжатия дисков. При перегрузке усилие сжатия пропадает, и вращение не передаётся.

Подготовка инструмента к работе

Перед проведением работ требуется внимательно осмотреть инструмент

При этом важно удостовериться в его комплектности. Стоит следить, чтобы на корпусе или патроне не было повреждений

Также следует определить целостность кабеля. На поверхности рабочих элементов не должно быть трещин или сколов. Все кромки должны быть острыми.

После этого рекомендуется пробно включить устройство в холостом режиме

Немаловажное значение имеет оценка функционирования кнопок и тумблеров, которые используются для переключения скоростных режимов и изменения направления движения патрона

Инструмент нужно подготовить к работе

Из чего изготавливаются зубила для бетона?

Чаще всего зубила делают из кованой стали.

Зубила чаще всего делают из кованой стали (хромованадиевая, хромомолибденовая). Материал обладает достаточной прочностью, что обеспечивает эффективность работы. Закалка прибора происходит при температуре 750-8000. В кустарных условиях это зависит от того, какая марка стали используется, например, для низкоуглеродистой подходит 730-9500.

Прогревают прибор равномерно, без скачков температур, чтоб не было скачка между рабочей и внутренней частью. После этого его необходимо поместить в печь. Такая технология будет лучше влиять на сталь, чем быстрый нагрев. После нагрева его необходимо резко охладить водой или маслом. Жидкости должно быть много.

Для получения максимальной прочности металл необходимо сначала охладить медленно, а от 650 до 400 градусов – быстро. Не нужно пугаться, что жидкость начинает испаряться и от этого металл находится не в ней, а будто обволакивается паром. Это нормальный ход процесса. Он обеспечивает медленное охлаждение. Когда зубило будет менее горячим, этот кокон исчезнет, и оно будет быстро холодеть.

Помещать прибор в воду необходимо перпендикулярно к поверхности и медленно, режущей кромкой вниз, после чего необходимо поворошить его в разные стороны для избегания резкого перепада температуры и уменьшения кокона. Такая техника поможет закалить края и оставить динамической сердцевину.

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

• электродвигатель;
• предохранительная муфта;
• «пьяный» подшипник;
• летающий поршень;
• патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

• электромеханический;
• электропневматический.

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

• SDS-plus;
• SDS-max.

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.

Что это такое?

Зубило – ударно-режущий вид инструмента, который используется для обработки изделий из камня или металла, состоящий из режущей рабочей части и затыльника. С помощью затыльника наносят удары, а кромка служит для резки и раскалывания различных материалов.

Начинающие мастера могут перепутать зубила для электрического инструмента и для выполнения столярных работ. Зубило имеет внешнее сходство с простым сверлом (долотом). Главная особенность зубила для перфоратора – наличие специального углубления, которое соответствует разъему на инструменте. Для работы с металлом используют зубило, которое имеет прямоугольное сечение с четырьмя режущими поверхностями.

Правила заточки

Заточенная кромка упрощает работу с прочными материалами и продлевает срок эксплуатации насадки. Затачивать рабочую поверхность рекомендуется на точильном станке или УШМ с абразивным кругом на средних оборотах. Ее обязательно нужно поворачивать со всех сторон, чтобы добиться равномерной заточки и избежать заусениц. Нельзя допускать перегрева выше 1000 оС, для охлаждения можно погружать изделия в охлажденную воду.

Покупные лопатки для перфоратора выпускаются уже заточенными на заводе. Угол режущей кромки зависит от целей использования. Острая лопатка рекомендуется для работы с хрупкими и мягкими материалами (алюминий, цинк, медь, битумная пленка). Если вы планируете дробить бетон, то заточку можно не проводить. Опытные строители рекомендуют иметь сразу две насадки с разной остротой – для грубых и тонких работ.

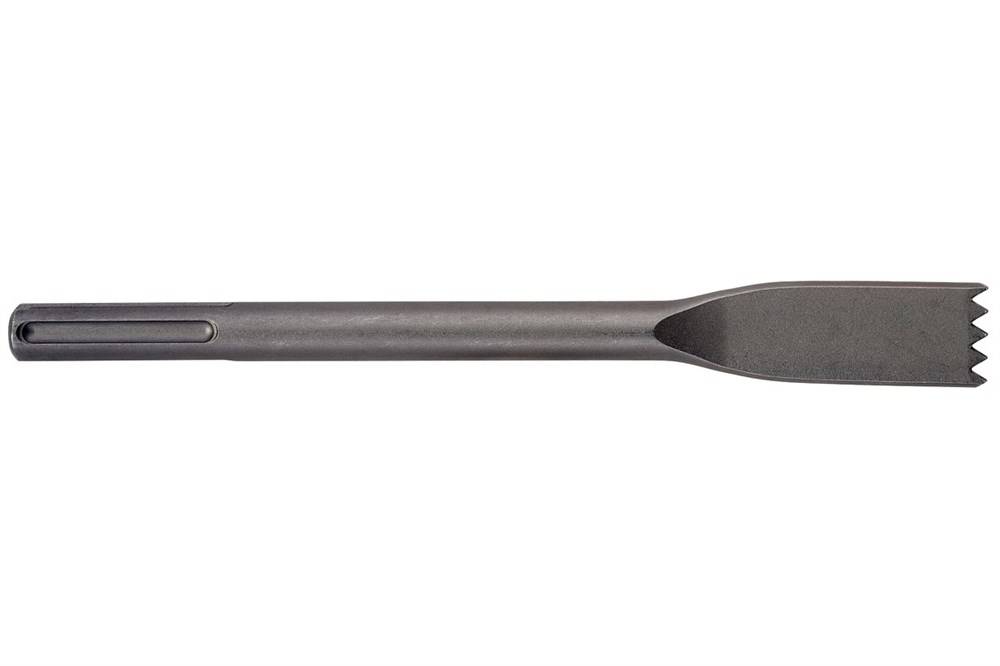

Лопатка – насадка для домашнего или профессионального перфоратора. С помощью нее можно демонтировать стену, выштробить отверстие для электропроводки или снять швы на кирпичной кладке. При выборе конкретной модели следует учитывать задачи применения, тип патрона перфоратора, угол заточки и другие конструктивные особенности.

Можно ли забить трубу в землю с помощью перфоратора?

Если говорить языком правил, однозначный ответ будет «Нет». Инструмент должен использоваться согласно инструкции и строго по назначению. Однако на практике народные умельцы успешно использовали перфоратор для изготовления абиссинских скважин, забивания столбов и труб.

Прежде чем браться за перфоратор, чтобы забить трубу в землю, следует понять процесс распределения энергии по поверхности при ударе. Главное, чтобы энергия удара равномерно прикладывалась к торцу трубы.

Труба с помощью перфоратора забивается самодельной насадкой или буровой коронкой. Диаметр коронки должен быть больше, чем диаметр трубы, рабочий инструмент должен равномерно прилегать ко всей поверхности среза.

Конструкция и принцип работы штробореза

Штроборезы используют для резки каналов в твердых стенах из кирпича и бетона, не только для укладки электрической проводки, штробы делаются для разных коммуникаций:

• коробов для вытяжной вентиляционной системы,
• труб водоснабжения,
• труб канализации,
• коаксиальные кабеля для телевидения, интернета и телефонные линии тоже очень часто скрывают в стенах.

Общая конструкция и принцип работы штробореза не отличаются от болгарки. Поверхности режутся вращающимся диском по бетону, на штроборезе используется одновременно два диска, поэтому электродвигатели мощнее, чем у болгарок. Расстояние между дисками регулируется, за один проход прорезаются две параллельные линии, одинаковой глубины. После чего оставшийся слой бетона между линиями разрушается перфоратором с насадкой «лопатка», далее можно укладывать проводку.

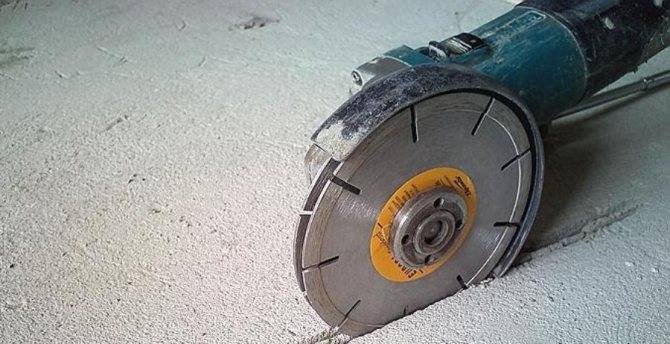

Защиту обеспечивает специальная насадка с кожухом над дисками, одним из важнейших элементов ее конструкции является нижняя платформа. Она прижимается к обрабатываемой поверхности, проводится по направлению линии штробления. Уровень платформы по отношению к выступающим дискам регулируется, таким образом, устанавливается глубина резки.

В продаже есть разные модели, хороший инструмент с пылеотсасывающими элементами стоит в пределах 1000$, поэтому прежде, чем задаться вопросом, где купить и как выбрать штроборез.

Подумайте, нужен ли он вообще, закончите строительство или ремонт, дорогостоящее оборудование будет лежать пылиться. Когда вы занимаетесь профессиональным строительством, отделкой помещений, монтажом электрической проводки и установкой оборудования. Однозначно покупайте качественные изделия, известных японских и европейских производителей:

• Prorab,
• Sparky,
• Bosch,
• Makita,
• Hitachi.

Есть и другие компании делающие хорошие инструменты, но это наиболее известные, продукция которых уже показала свои возможности.

Где ещё применим перфоратор

Сфера применения перфоратора не ограничивается лишь работой с бетоном или камнем. Везде, где требуется ударная техника, можно применять этот универсальный аппарат.

Забиваем в землю трубу

Тяжёлые перфораторы — массой свыше 8 кг и ударом до 20 кДж, применяют при забивании абиссинской скважины. Оцинкованную трубу с острым наконечником ставят вертикально и, используя режим молотка, загоняют в землю. Конечно, диаметр такой трубы не может быть большим (до 1 дюйма). Но и этого достаточно, чтобы обеспечить водой среднюю семью. Таким методом пользуются при устройстве водозабора в местах, недоступных тяжёлой бурильной технике.

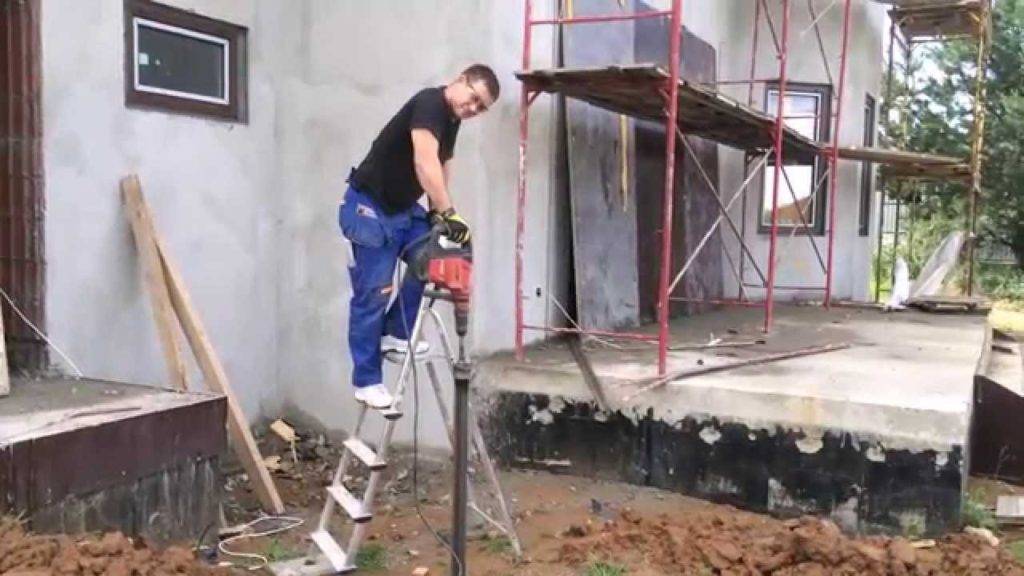

В режиме удара перфоратор забивает трубу в землю

Трамбуем грунт в теплице

Неплохо зарекомендовало себя применение насадки на перфоратор для трамбовки грунта. Она представляет собой плоскую металлическую пластину, которой «утаптывают» площадку земли. Применяется в локальных масштабах при строительстве теплиц, обустройстве грядок.

С трамбовочной насадкой перфоратор пригодится в огороде

Мешаем цементные смеси

Главная часть перфоратора — вращающийся патрон. Этого достаточно, чтобы поручить перфоратору замешивание цементной стяжки или плиточного клея. Всё, что необходимо — приобрести насадку-миксер с хвостовиком SDS+.

С насадкой-миксером перфоратор замешивает цемент

Подводя итог, хотелось бы заметить, что данная статья носит ознакомительный характер. Полная информация изложена в руководстве по эксплуатации, которое каждый производитель прилагает к своей продукции.

У инструментов, произведённых различными компаниями, различаются рабочие показатели и характеристики, есть особенности эксплуатации. Это необходимо учитывать при использовании оборудования в процессе работы.

Насадки для перфоратора

Насадки для перфоратора различают по их назначению и способу крепления в патроне.

По назначению насадки делятся на инструмент для:

• сверления (свёрла);
• бурения (буры, коронки);
• долбления (долота, пики).

Оснастка для перфоратора: сверление, бурение и долбление

Тип хвостовика

Основным критерием выбора оснастки является тип её хвостовика. Тип, который подходит к выбранной модели перфоратора, указан в его инструкции.

Наиболее распространёнными на сегодняшний день являются хвостовики SDS-plus и SDS-max.

Таблица: виды хвостовиков для перфораторов

Тип хвостовика	Диаметр, мм	Применение
Хвостовик SDS-plus	10,0	Большинство перфораторов малой и средней мощности. Под хвостовик SDS-plus выпускается много различного режущего инструмента и насадок.

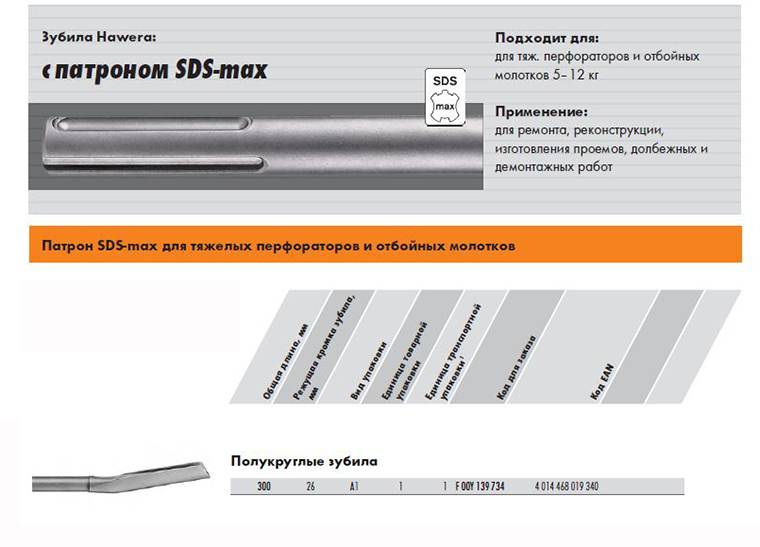

Хвостовик SDS-max	18,0	Профессиональное оборудование и перфораторы большой мощности.

Шнековые буры

В эффективности работы шнековых буров играет роль угол наклона рабочей канавки. Такие буры используют для изготовления отверстий большой глубины, они осуществляют эффективный пылеотвод и предназначены для интенсивной работы. Чем больше угол наклона канавки, тем больше скорость бурения и производительность работы. Эффективно использование буров с центрирующим шипом, они более ровно держат направление бурения и снижают нагрузку на руки и инструмент.

Бур для перфоратора с центрирующим шипом хорошо держит направление

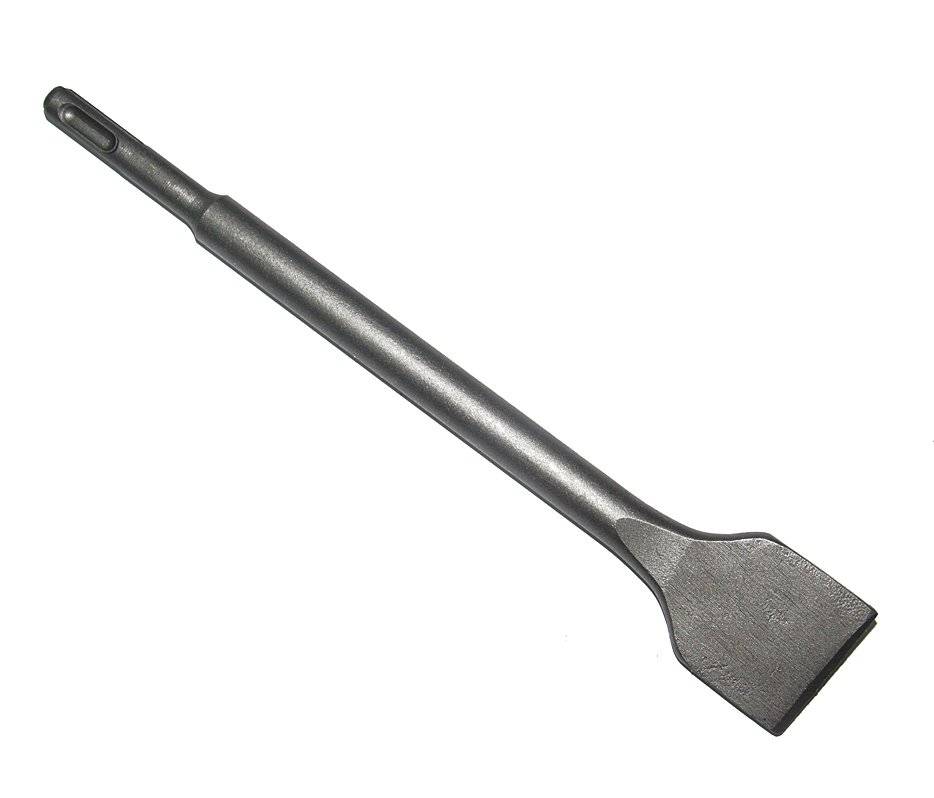

Зубила

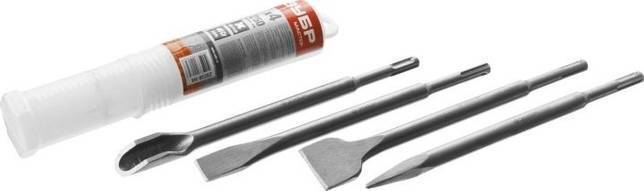

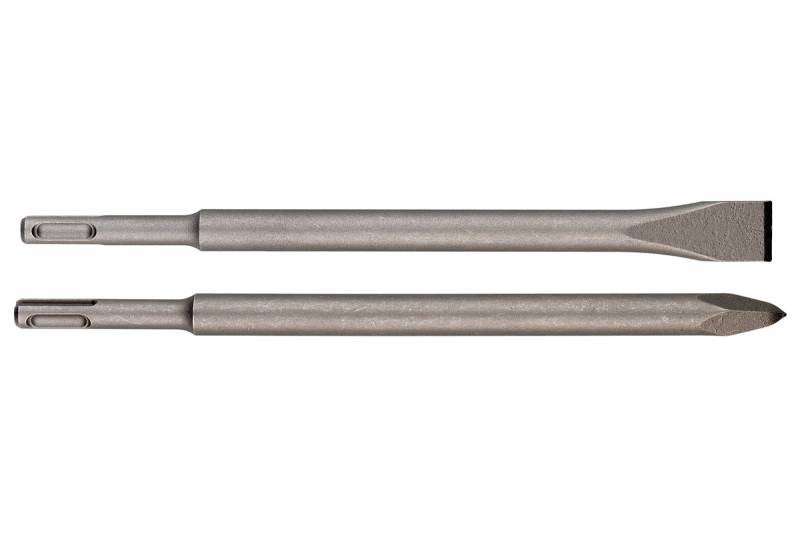

Существует три вида зубил для перфоратора:

• зубило;
• зубило-пика;

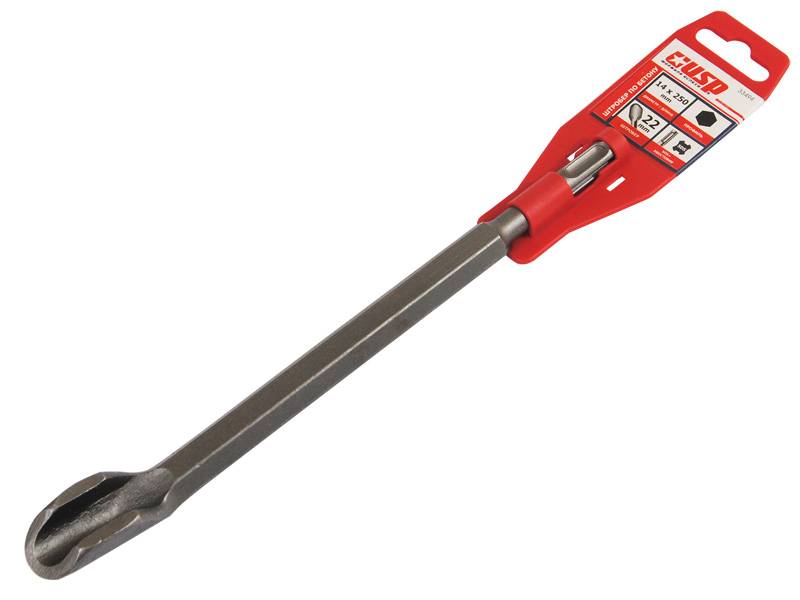

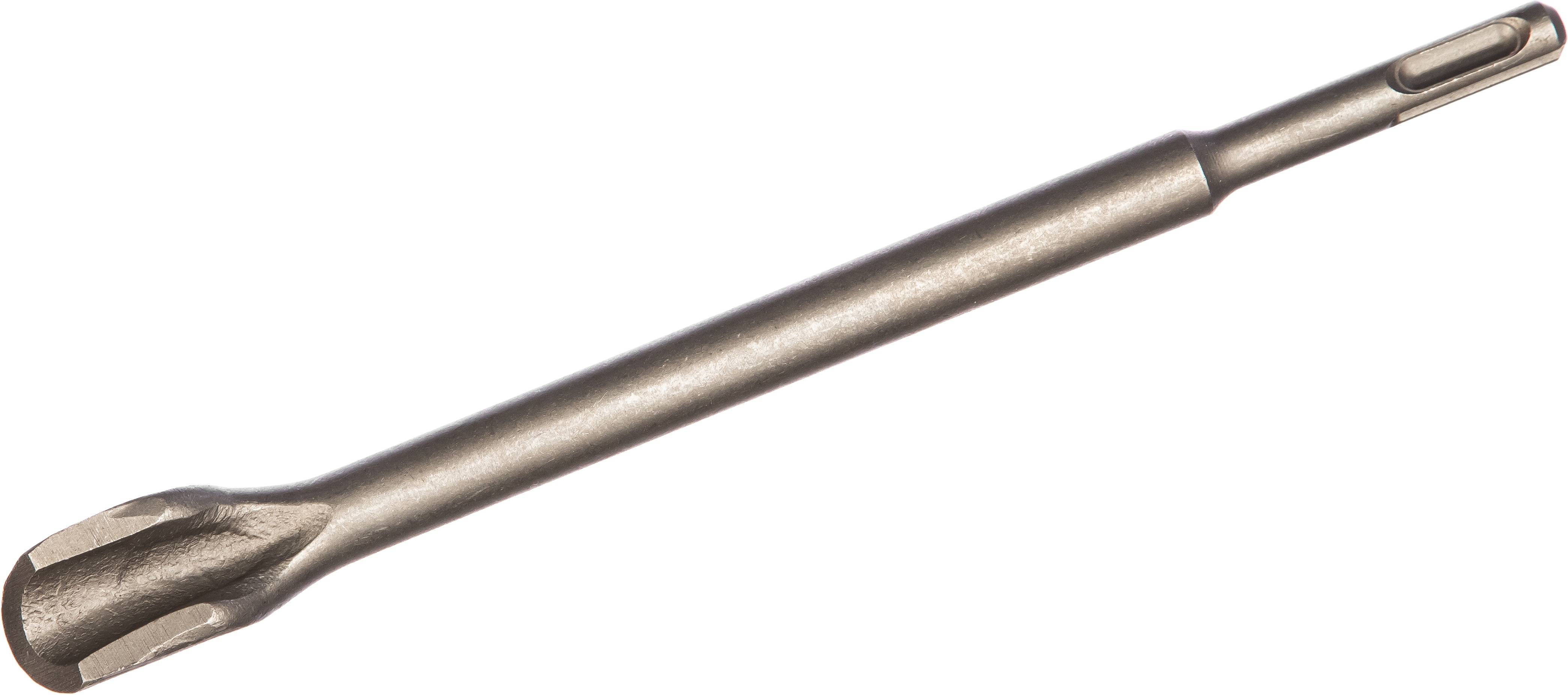

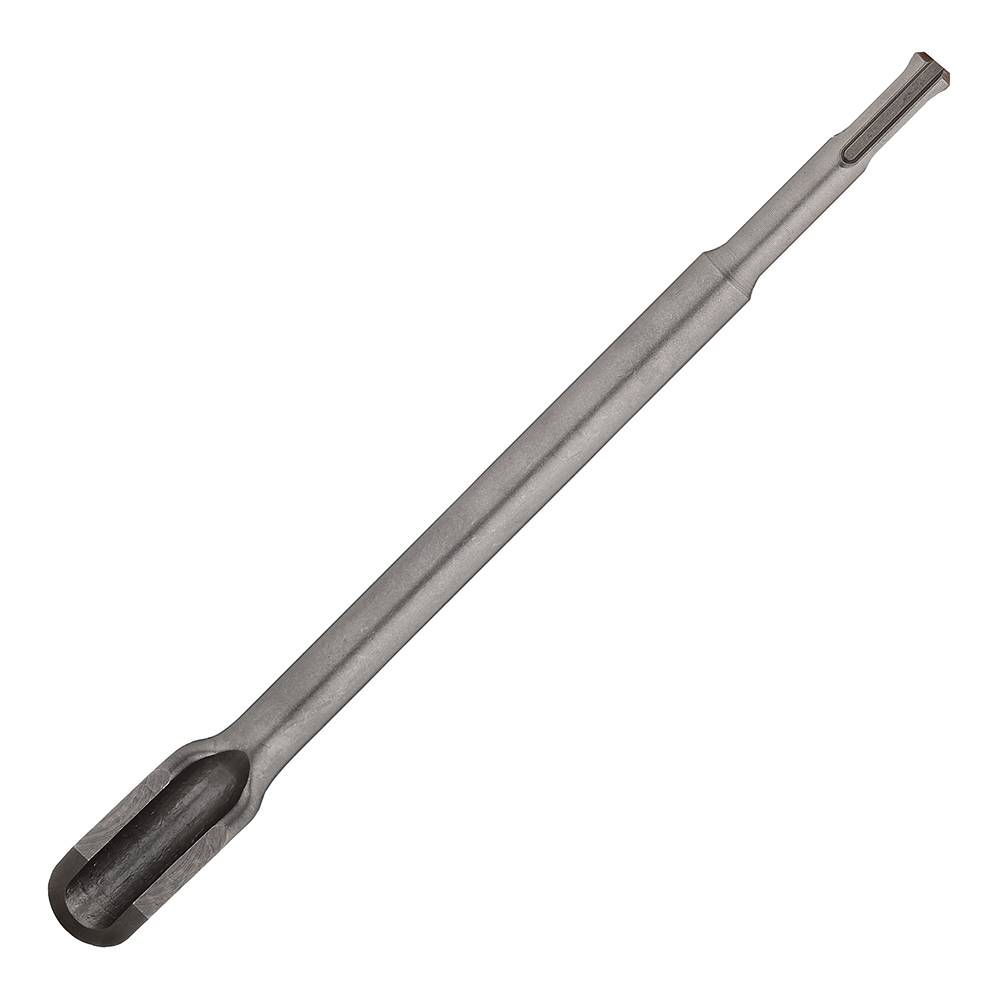

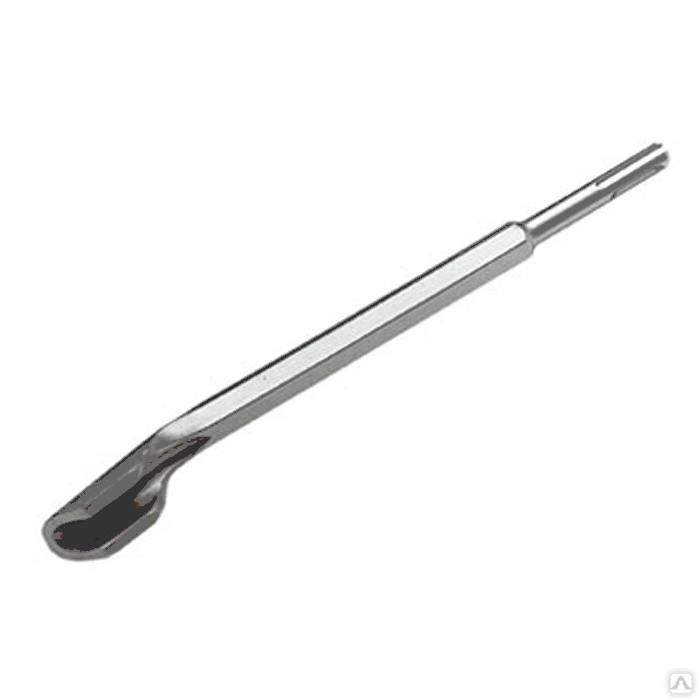

• канальное зубило.

Такое различие определяется типом выполняемых работ. Обычным зубилом разрушают штукатурку, демонтируют плитку и т. д. Зубилом-пикой штробят, проделывают отверстия в бетонных элементах строительных конструкций. Канальным зубилом выполняют работу по формированию прямых ровных каналов в бетонных поверхностях. Такой вид работ возникает при монтаже электрических сетей или водопровода.

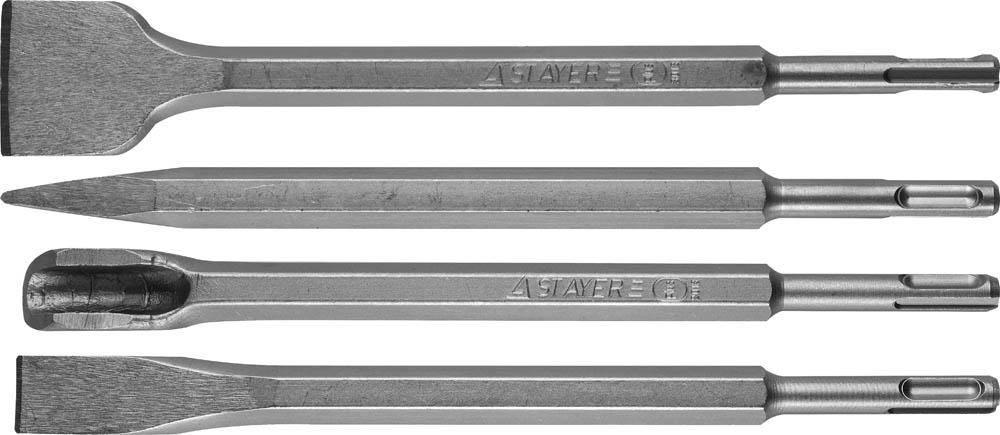

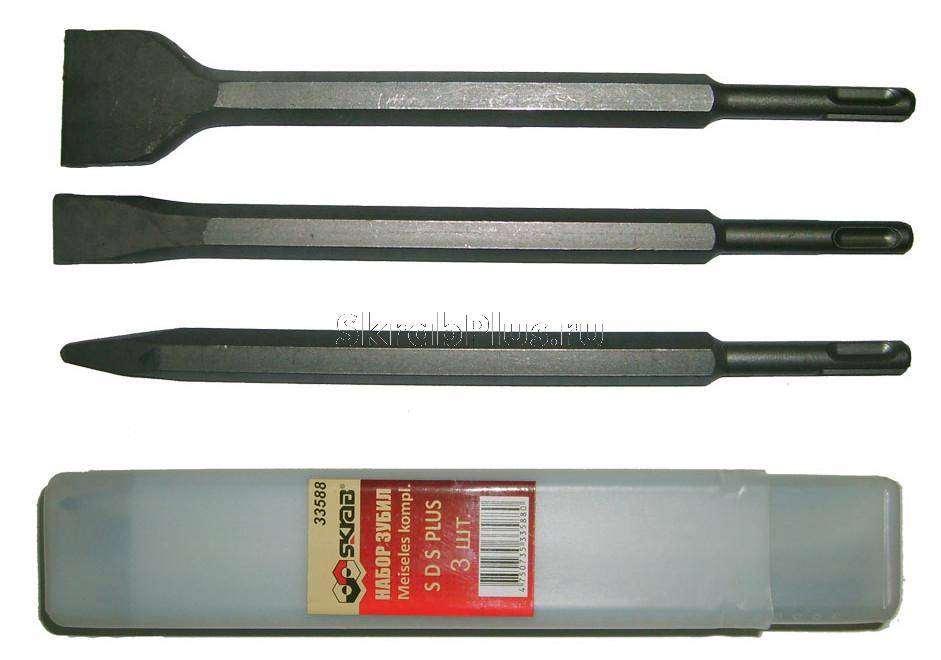

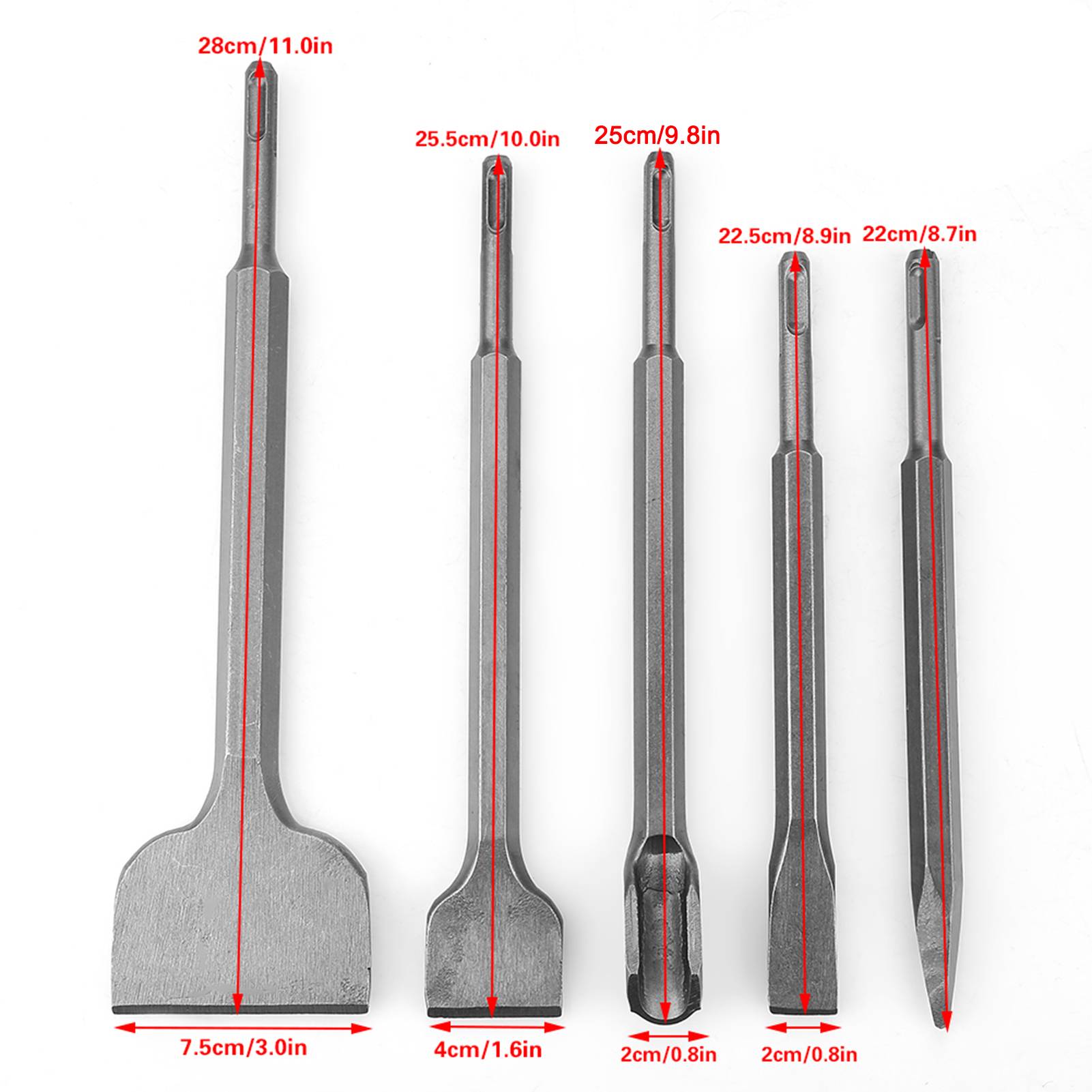

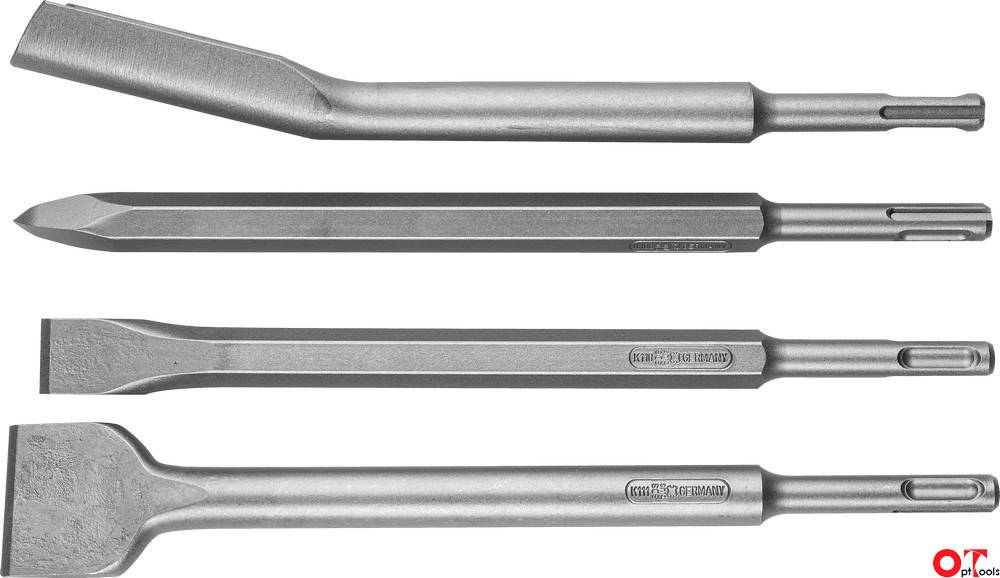

Слева направо: зубило широкое, узкое, канальное, пика

Буровые коронки

Такой элемент оснастки, как буровая коронка, незаменим при выполнении работ по монтажу электрических, гидравлических и тепловых коммуникаций. Коронка позволяет высверливать отверстия большого диаметра в стенах для монтажа труб или кабелей.

С помощью буровой коронки в стене можно просверлить нишу для розетки

Насадка-миксер

Также перфоратор можно использовать в качестве миксера для подготовки строительных смесей. Для этого понадобится насадка-миксер.

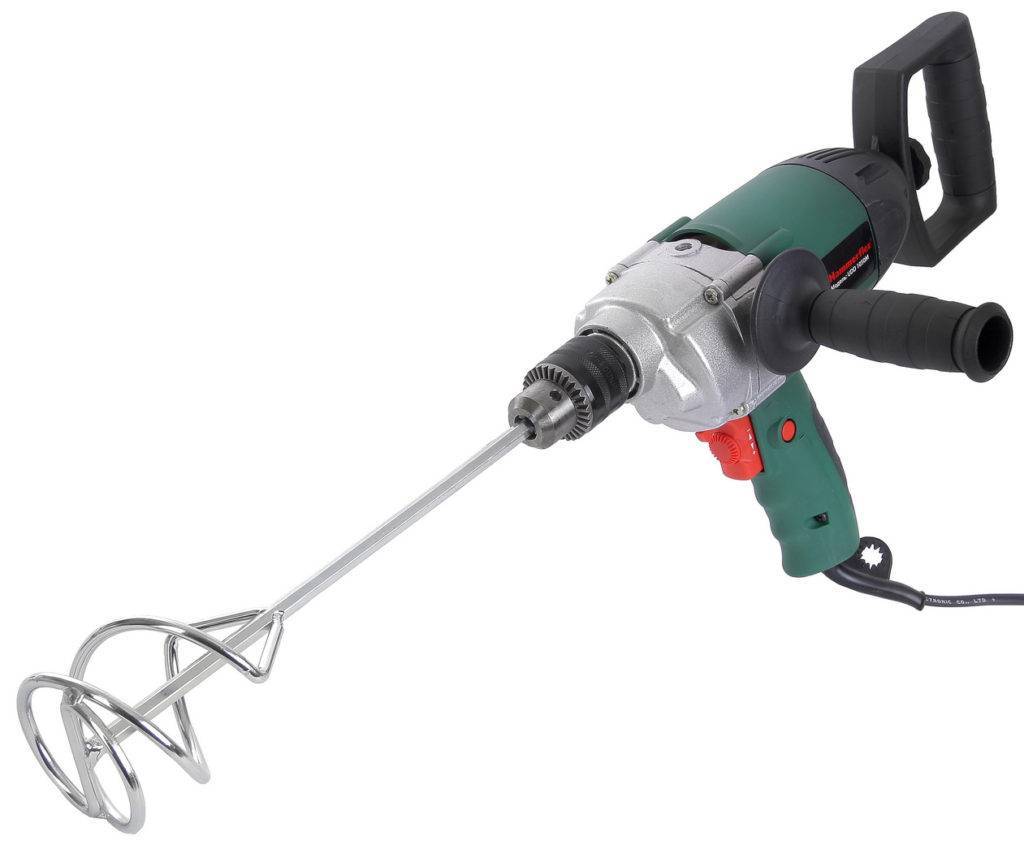

Насадка-миксер для перфоратора замешивает строительные смеси

Если насадка имеет хвостовик SDS-plus, её устанавливают непосредственно в патрон. Венчик с шестигранным профилем следует закрепить в кулачковом патроне с хвостовиком SDS-plus, а патрон уже вставляется в перфоратор. Мощность перфоратора не уступает электродрели, а даже её превосходит, поэтому подготовить любую строительную смесь не составит труда.

Самостоятельная заточка бура

При эксплуатации сверла с твердосплавной напайкой (бура) оно изнашивается от ударов и трения. При этом напайка не успевает выработать свой ресурс до поломки бура. Особенно это заметно на инструменте большого диаметра. Это приводит к снижению производительности работ и лишним затратам на расходные материалы. Поэтому затачивать буры самостоятельно имеет смысл. Для этого нужно использовать заточной станок (наждак).

При самостоятельной заточке бура важно сохранять оригинальные углы, сделанные на заводе. Их величины: 30 градусов — передняя грань, 60 градусов — задняя. Для большей точности заточки изготавливают приспособление из уголка, которое фиксирует бур в нужном положении при его заточке

Для большей точности заточки изготавливают приспособление из уголка, которое фиксирует бур в нужном положении при его заточке.
