Регулировка карбюратора бензопилы хускварна
Как и все остальные пилы, husqvarna имеет тот же алгоритм регулировки карбюратора. Поэтому, инструкция будет актуальна и для других инструментов и моделей бензопил таких как хускварна 142 , 236.
Перед началом работ убедитесь в чистоте воздушного фильтра и правильной работе всех остальных узлов. Подача топлива в поплавковую камеру должна работать без перебоев, а система зажигания настроена правильна и имеет свежую свечу.
Порядок действий:
- Установите заводские настройки карбюратора. Делать это нужно при остановленном двигателе.
- Теперь можно запускать двигатель и обязательно прогреть его на протяжении нескольких минут. Регулировка ХХ карбюратора хускварна 137 производится только на прогретом моторе.
- Вращая винт L по часовой стрелке, нужно выставить самые высокие обороты коленчатого вала, затем повернуть обратно на четверть оборота. Винтом Т корректируйте обороты коленчатого вала так, чтобы цепь не вращалась. Она не должна приводиться в движение без нажатия акселератора.
- Теперь нужно выставить максимальные обороты и их мощность. Достаточно подключить тахометр к системе зажигания и задать при помощи акселератора максимально возможные обороты. Сравните их с паспортными данными. Если они различаются, то откручиваем или закручиваем винт H. Меняя диапазон, можно создать ограничения, чтобы сделать работу пилы эффективной и сохранить ресурс мотора.
На что стоит обратить внимание?
Как только регулировка карбюратора хускварна будет завершена, нужно убедиться, что работа двигателя стабильна, а пила легко набирает и сбрасывает необходимые обороты. Вращение цепи на холостом ходу считают ненормальным явлением, поэтому нужно снова отрегулировать ее связь с муфтой при помощи винта H.
Не забывайте, что узел настраивается не сразу: нужно выжидать некоторое время, так как бензопила хускварна не сразу реагирует на изменение положения винтов. Это время может колебаться от 5 до 15 секунд. Данное время не прописывает таблица, поэтому узнать можно только экспериментальным путем.
Если после регулировки появляется огромное количество дыма при работе, то нужно откорректировать подачу топливной и масляной смеси. Для этих целей вращают винт L.
Что такое заводская настройка карбюратора бензопилы хускварна?
Для того, чтобы бензопила все равно запустилась даже при неправильной настройке, применяются заводские положения винтов H и L. Большинство бензопил хускварна можно запустить, если открутить оба винта ровно на полтора оборота. Лишь после этого можно менять положения винтов, чтобы добиться нужного расхода топлива и максимальной эффективности работы. Регулируется ХХ также после этих манипуляций.
Если у вас остались вопросы по регулировке карбюратора на бензопиле хускварна 137 и других моделей этой линейки — рекомендую посмотреть это видео:
Регулировка карбюратора китайской бензопилы своими руками
Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.
Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.
Необходимые инструменты
Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.
Алгоритм регулировки карбюратора
Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.
Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:
- забитый воздушный фильтр,
- забитые нагаром выхлопные окна и глушитель,
- плохое топливо.
Если проблема не в этом, то пробуют регулировать карбюратор.
Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.
- Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
- На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
- Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
- Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
- Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
- Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
- После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
- Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.
Регулировка холостого хода
Последовательность регулировки холостого хода:
- Двигатель заводят и прогревают в течении 5-7 мин.
- Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
- Затем винт вкручивают назад на 1/4 оборота.
Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.
Нюансы, которые возникают в процессе
Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.
Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.
Видео регулировки
Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.
Силовой агрегат
Пила комплектуется двухтактным карбюраторным двигателем воздушного охлаждения объемом 40,2 см3 и мощностью 2,6 л.с. Силовой агрегат характеризуется гибкими тяговыми параметрами, оптимальным расходом топлива, легким стартом, несложным обслуживанием и продолжительным межремонтным ресурсом.
Топливом служит смесь, состоящая из бензина и масла для двухтактных ДВС, которая поступает в карбюратор из внутреннего бензобака объемом 410 мл.
В конструкционных особенностях силового агрегата:
- изготовленный из кованой стали коленчатый вал;
- износостойкое хромовое покрытие гильзы цилиндра;
- поршневая группа с двумя компрессионными кольцами и увеличенным до 5 лет рабочим ресурсом;
- упрощенный доступ к воздушному фильтру;
- надежная и долговечная система зажигания;
- лучший в своем классе японский карбюратор Walbro.
Встроенный праймер — насос обеспечивает быстрый старт двигателя независимо от температуры окружающей среды.
КАК на бензопиле Партнер-350 НАСТРОИТЬ карбюратор. Описание и технические характеристики
Бензопила Partner 350 является примером отличной мастерской пилы, пригодной для осуществления различного рода работа на приусадебном участке, заготовки дров и т. д. Если сравнивать с , то Partner 350 является очень необходимой если речь идет о периодической сфере использования при небольших уровнях нагрузок.
Важно отметить, что агрегат имеет хромированную внутреннюю поверхность рабочего цилиндра, что позволяет в разы продлить эксплуатационный срок прибора. Эта бензопила имеет хорошую систему очищения воздуха, маркировки CCS
Иными словами будет сказано, в агрегате задействована система воздухоочистки, за основу которой взят принцип обычной центрифуги.
После очистки подготовленный к работе воздух попадет через особые фильтра в карбюратор. Если вас интересует настройка карбюратора бензопилы партнер 350, то сообщаем, что разобрать и прочистить его можно легко своими силами. Чтобы отрегулировать карбюратор просто добавляйтев систему воздуха и дайте ей минутку поработать в пустую. Потом погазуйте несколько раз подряд, но не спеша. Посмотреть
Если наблюдаются «провалы» вдинамичной работе, тогда нужно будет открутить Л-винт L на ¼ его оборота и заново все перепроверить. Как видите, регулировка карбюратора бензопилы партнер 350 своими руками возможна и е представляет собой особой сложности.
Устройство бензопилы ПАРТНЕР 350
Устройство бензопилы партнер 350 достаточно простое для понимания. Если Вы новичок, и не знаете как пилить деревья бензопилой перейдите .Чтобы окончательно вникнуть в схему работы данного агрегата, предлагаем детально ознакомиться с инструкцией пользователя.
Бензопила партнер 350 характеристики:
- Пила бытового типа;
- Оснащена двухтактным двигателем одноцилиндрового типа;
- Удельная мощность системы равна1,8 л.с. (1,3 кВт);
- Кубический объем движка — 36 см;
- Тип старта – ручной;
- Топливный объем — 400мл;
- Масляный объем – 200 мл;
- Тип охлаждающей системы – воздушный;
- Характерны максимальные холостые обороты до 4000 об в минуту;
- Рабочая длина шины — 0.4 м;
- Цепной шаг — 3/8;
- Вид используемого для работы топлива – масло + бензин;
- Номинальный вес около 4.7 кг.
Как настроить карбюратор на бензопиле Carver
Регулировка скорости холостого хода с помощью винта Т всегда является отдельным. Если двигатель бензопилы Carver останавливается на холостом ходу, это может быть связано с:
- низкая производительность свечи зажигания;
- потеря сжатия вследствие критического износа поршневой системы;
- бедное топливо;
- плохая производительность карбюратора, не связанная с регулированием;
- парафиновые забиты фильтры в баке и карбюраторе.
По тем же причинам двигатель бензопилы «Carver» может плохо работать не только на холостом ходу, но вообще не тянет, не развивает скорость, останавливается при нажатии дроссельной заслонки и т. Д Поэтому сначала нужно попробовать справиться с этим причины. И последнее, если проблемы не решены, вы можете попытаться увеличить скорость холостого хода, повернув винт T по часовой стрелке.
- Если двигатель вообще не работает в режиме холостого хода именно из-за перекосов, винт Т затягивается на 1/2 или 3/4 оборота и двигатель запускается.
- Затем отрегулируйте на слух при работе двигателя, соблюдая все меры безопасности. (При сильном увеличении скорости цепь бензопилы может начать вращаться, и это опасно).
- Если цепь крутится на холостом ходу, винт Т откручивается назад в положение, когда двигатель на холостом ходу работает уверенно и не задерживается, а цепь не крутится.
READ С Какой Стороны Пилить Плитку
Затем они проверяют работу двигателя бензопилы во всех режимах. Если она работает стабильно на холостом ходу, но останавливается при нажатии газа, это верный признак недостатка подачи топлива в камеру сгорания. При правильной работе всех систем, чистых фильтров и насадок причиной является, скорее всего, нарушение регулирования винта L.
- Также лучше настроить его на работающем теплом двигателе бензопилы «Carver», скрутив его на 1/4 оборота и пытаясь подать газ.
- Если подача топлива слишком велика, двигатель будет работать при полном керосине, когда дроссель находится в положении. Это означает, что винт L слишком сильно закручен и его нужно открутить назад на 1/4 шаги, пытаясь подать газ.
Если после регулировки винта L двигатель Carver не подает необходимую для работы мощность, вы можете тщательно попытаться увеличить максимальную скорость, регулируя винт H.
Он также регулируется при работе двигателя, но когда газ находится в полном положении
Очень осторожно, 1/5, 1/6 оборота, вкрутите винт и слушайте двигатель
Увеличение скорости потолка может немного продлить жизнь старой бензопилы с изношенным поршнем. Слабое сжатие компенсируется большим потоком смеси с максимальной скоростью.
Профессиональная настройка винта Н осуществляется с помощью тахометра для определения скорости потолка и осциллографа для контроля частоты вспышек на свече. Краткость предварительно проверяется.
После регулировки винта Н может произойти смена работы в других режимах. Поэтому нужно будет проверить работу во всех режимах и, если необходимо, еще раз немного отрегулировать регулирования с помощью винтов L и T.
Это не всегда стоит делать по следующим причинам:
- При сильном повороте острый конец винта может уничтожить рыхлый порошковый бронзовый струю на дешевых бензопилах, и это поломка.
- 1,45-1,5 обороты с конца могут не соответствовать старому положению винтов, в котором бензопила до последнего времени работал, и реальным заводским настройкам.
Поэтому подстраиваться нужно исходя из положения, как это было не более 1/4 оборота за один раз
Важно помнить, насколько и в каком направлении было изменено положение винта
Если вам все-таки нужно закрутить винт до конца, посчитайте количество оборотов от положения, как это было, это даст возможность вернуть настройки к предыдущему положение. Вам нужно приложить усилия до конца без усилий.
Общие принципы самоналадки карбюратора бензопилы представлены следующим образом:
Описание
Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик. В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.
Бензопила Husqvarna 137
Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.
Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.

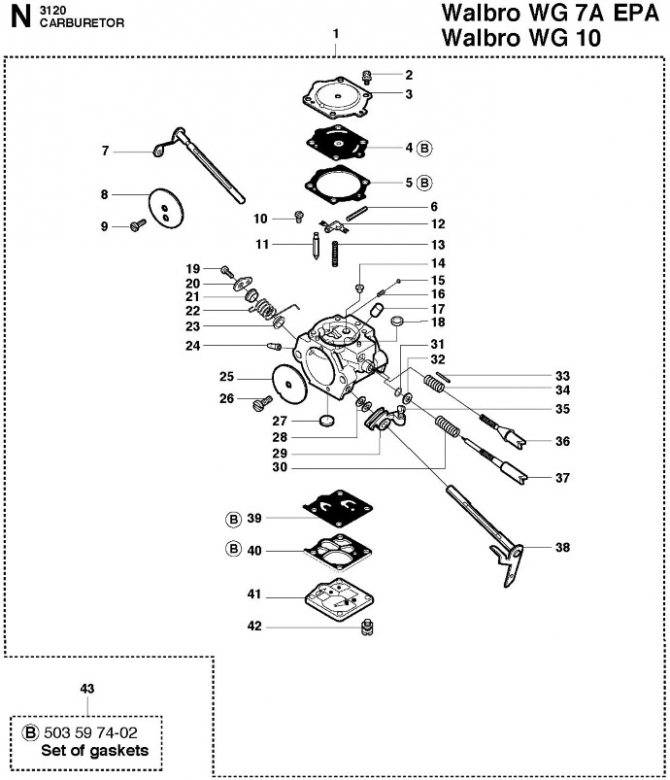

Карбюратор для бензопилы Husqvarna 137
Основное назначение бензопилы Хускварна следующее:
- обрезка веток и сучьев;
- распил крупных бревен и досок;
- прочие работы с древесиной в бытовых объемах.
Гарнитура
Этот узел состоит из 15 дюймовой съемной направляющей шины, режущей цепи с шагом 0,325 дюйма. В комплекте также имеется ведущая звездочка и натяжное устройство. Возможна установка альтернативных комплектов меньшего размера, в большей степени отвечающих требованиям поставленной задачи.
Смазка цепи позволяет исключить ее перегрев и ускоренный износ. В составе системы имеется масляный насос с регулируемой производительностью, в который рабочая жидкость подается из встроенного бачка емкостью 200 мл.
Читайте так же
Шина и цепь смазываются в автоматическом режиме. На оборотах холостого хода подача масла прекращается, что способствует его экономичному расходу. Если на рабочих оборотах не смазывается цепь, причина, скорее всего в забитом опилками маслопроводе. Дефект легко устраняется его очисткой.
Безопасность распиловочных работ реализована за счет системы аварийной остановки. При резком рывке, соскоке пилы с шины или возникновении другой нестандартной ситуации, тормозное устройство мгновенно останавливает инструмент. Выключатель срабатывает при легком перемещении верхнего щитка в переднем направлении.
Страница 29: Точная настройка, условия, винт низкой скорости вращения l, точная регулировка скорости холостого хода t, винт низкой скорости n, обслуживание, винт низкой скорости
Предупреждение! Текст в этом документе был распознан автоматически. Вы можете использовать режим для просмотра исходной страницы “оригинал”,
Работа, пресет,
ПРЕДУПРЕЖДЕНИЕ! Не начинайте пыль без складывания крышка пилы, цепь и крышка сцепления (цепные тормоза). В противном случае это может Есть качели сцепления приведет к серьезным травмам.
Карбюратор регулирует частоту вращения двигателя с
Корпус дроссельной заслонки. Воздух образуется в карбюраторетопливная смесь, состав которой можно регулировать. Для максимизировать производительность пилы
Карбюратор должен быть правильно отрегулирован.
Регулировка карбона означает регулировку двигателя
Работать в определенных условиях, таких как климат, высота над уровнем моря
Уровень моря, бензин и масло, используемые в топливной смеси для двухтактных двигателей
Есть три карбюратора
Возможные области коррекция:
L = низкоскоростная струя.H = высокоскоростная струя.
T = винт регулировки холостого хода ход дроссельной заслонки.
Качество воздуха важно
Нагревательная смесь в зависимости от регулируемого воздушного потока дроссель, регулируемый поворотом винтов
Подача топлива L и H. Поверните их по часовой стрелке
(шнек), качество рабочей смеси (воздух /
Топлива) позже (меньше топлива) и если вы их вернете
Против часовой стрелки (откручиваем) качество рабочей смеси
Обогащенный (больше топлива). Истощение рабочей смеси дает
Увеличение оборотов двигателя, а обогащение. уменьшение.
Винт T регулирует скорость холостого хода. Регулировка положения
Дроссель это увеличивает или уменьшает запас
Воздушная, столовая или обогащающая рабочая смесь. Поверните винт T по часовой стрелке увеличивает скорость холостого хода, повернуть против часовой стрелки по часовой стрелке уменьшает скорость холостого хода.
Установите основные параметры и запустите
Основная регулировка карбюратора производится на заводе.Производитель во время испытания бензопилой.Ниже приведены основные настройка: H = 1 оборот, соответственно L = 1 оборот.
Обеспечить правильную смазку механизмов двигателя (во время
Время работы) карбюратора в первые 3,4 часа работы
Следует отрегулировать до более богатой рабочей смеси. Для Для обеспечения этого режима необходимо отрегулировать винт N
Максимальная скорость 6. 700 об / мин ниже рекомендуемой в максимальном режиме (полный газ без нагрузки). Если вы не можете проверить скорость с тахометром, то винт регулирование H должно быть возвращено для обогащения работников
Смесь относительно установленной предыдущей позиции.
Не превышайте рекомендуемые максимальные скорости. Это приводит к перегреву и повреждению двигателя пилы.
После “Бег” бензопилы должны быть аккуратными
Тонкая коррекция должна
В исполнении специалиста. Вам нужно сначала настроить
Сопло L, затем винт холостого хода T, а затем сопло H.
Обороты двигателя:
Максимальная скорость холостого хода
Очистите воздух перед регулировкой карбюратора
Отфильтруйте и установите головку цилиндров. Регулирование углерода с
Грязный воздушный фильтр вызовет после Очистка рабочей смеси будет исчерпана. Это может привести к серьезное повреждение двигателя.
Аккуратно вращайте форсунки L и H по часовой стрелке до тех пор
Потерпеть поражение. Теперь поверните их на один оборот против часовой стрелки стрелы. Теперь карбюратор установлен на H = 1 и L = 1.
Теперь запустите пилу в соответствии с инструкциями по запуску.
И дайте ему прогреться в течение 10 минут.
Цепь останавливается, затем поворачивая винт T против часовой стрелки, вам нужно заполнить его Стоп.
Положите бензопилу на ровную поверхность с помощью пилы
Лезвие от вас, чтобы пила и цепь не коснулся поверхности или каких-либо предметов.
Регулировочный винт низкой скорости
Холостой ход
L по часовой стрелке или
Соответственно против часовой стрелки стрелы. Когда
Скорость холостого хода
Вращение против часовой стрелки стрелы. НОТА! Если
Цепь холостого хода, поверните винт холостого хода
Против часовой стрелки, пока пила не остановится.
Точная скорость холостого хода T
Отрегулируйте скорость холостого хода с помощью винта Т. Затем поверните его против часовой стрелки, пока цепь не остановится. В чтобы отрегулировать, сначала поверните винт T по часовой стрелке
Стрелка, прежде чем начать вращение пильной цепи. Когда правильно режим холостого хода регулируется, двигатель начинает работать
Плавно из любой позиции. Также должно быть понятно пороговое значение оборотов в начале вращения цепи.
Если на холостом ходу. нет регулируется до остановки цепи Свяжитесь с вашим дилером. Нет используйте бензопилу, пока не станет правильно настроен или отремонтирован.
