Как заточить цепь бензопилы своими руками

Советы от специалистов

Для того чтобы инструмент прослужил дольше времени, рекомендуется прислушаться к советам специалистов, как правильно ухаживать за бензопилой и точить цепь. Чтобы увеличить срок работы без заточки, нужно соблюдать следующие правила по отношению к инструменту:

• Нужно регулярно следить за уровнем масла в резервуаре которое смазывает цепь. Использовать нужно качественный продукт, который разводится с бензином в пропорции 1:50.
• Проводя заточки рекомендуется чередовать методы болгаркой и станком, это позволит избежать зазубрин на металле и тогда бензопила прослужит дольше в рабочем состоянии.
• Все время следить за тем, чтобы цепь была хорошо натянута во время распила.
• Иногда нужно менять положение шины, переворачивая ее на 180 градусов. Это позволит избежать одностороннего стирания.

Дополнительные рекомендации

В первую очередь вы должны помнить, так это то, что перед тем как производить непосредственную заточку, необходимо выполнить определение ее уровня, отталкиваясь от наиболее, скажем так «тупого» резца, так как он является своеобразным ориентиром в данном процессе.

Также немаловажно помнить о том, что не нужно слишком увлекаться манипуляцией и глубоко производить стачивание вашей цепи. Так как таким образом вы попросту нарушите ее прямую функциональность, и снизится непосредственная ее прочность и крепость звена в том числе

Немаловажным также является то, что большинство специалистов рекомендуют после непосредственной заточки производить продувание самой цепи посредством использования воздуха сжатого. А после такого процесса на несколько часов поместить ее в масло, но оно должно быть чистым.

В отличие от них, углопильные дисковые пилорамы – это промышленное оборудование, используемое при деревообработки.

Те, кто не желают покупать дисковую пилораму, могут сделать ее своими руками. Об этом читайте в нашей статье.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

• https://nashgazon.com/instrument/pily/zatochka-tsepei-dlya-benzopil.html
• https://lesoteka.com/instrument-i-oborudovanie/zatochit-tsep-benzopily
• https://store.fubag.ru/tips/kak-zatochit-tsep-benzopily-napilnikom-stankom-ushm-i-drugimi-sposobami/
• https://obenzopilah.ru/service/kak-zatochit-cep-benzopily.html
• https://homius.ru/kak-zatochit-cep-benzopily.html
• https://www.vseinstrumenti.ru/rashodnie-materialy/sadovaya-tehnika/benzopily/zatochnye-nabory-i-napilniki/articles/kak-zatochit-cep-benzopily/
• https://arendavlg.com/benzopily/zatochka-cepi-benzopily-sovety-specialistov.html
• https://dm-st.ru/konstruktivnyie-osobennosti-pilnyih-tsepey-i-uhod-za-nimi
• https://PromkomRostov.ru/proizvodstvo-i-obrabotka/zatochka-cepi-dlya-prodolnogo-pileniya-2.html
• https://prokatinstrymenta.ru/zatochka-tsepej-dlya-benzopil-svoimi-rukami/
• https://benzopilok.ru/zatochka/tochim-cep-benzopily-svoimi-rukami.html
• https://www.bigam.ru/stati/kak-tochit-tsep-benzopily/
• https://FB.ru/article/351117/kakoy-pravilnyiy-ugol-zatochki-tsepey-benzopil
• https://www.arsenator.ru/articles/oshibki-pri-zatochke-nozha/
• https://obrabotkametalla.info/pilit/sposoby-zatochki-cepi-benzopily-svoimi-rukami

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
2. Заострить зубья можно с помощью системы PowerSharp.
3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

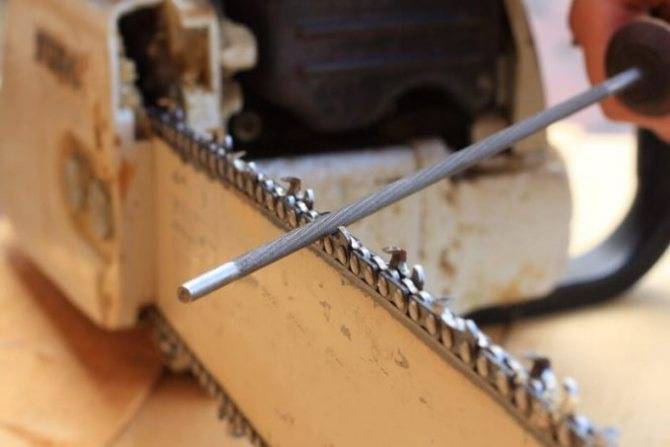

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Как правильно выбрать

Выбор электрического станка для заточки цепей необходимо начинать со знакомства с этим инструментом, изучением рейтинга станков. Нужно иметь представление о том, как он работает. Также необходимо заранее определиться с планируемым объемом работ. Если станок планируется использовать время от времени, то подойдут бытовые электрические модели, для частого использования – автоматические профессиональные.

При выборе конкретной модели электрического заточного станка, нужно проверить его на наличие люфтов в местах крепления двигателя и направляющей. Если имеется хотя бы небольшой люфт, это свидетельствует о том, что станок не качественный. Такой инструмент не способен идеально выдерживать угол заточки цепи. В видео ниже рассказывается о том, как самостоятельно устранить излишний люфт на точиле для цепей.

Еще один момент, на который стоит обратить внимание при выборе станка, это напряжение питания. Как было сказано ранее, некоторые станки могут работать как от 220, так и от 12 вольт

Станки с такой возможностью стоят немного дороже и если эта функция не нужна, то от нее можно отказаться, выбрав инструмент, который работает только от 220 вольт.

Электрический заточной станок для цепей, это инструмент повышенной опасности, который при неправильном использовании может травмировать оператора. По этой причине, при выборе конкретной модели станка необходимо убедится, что он имеет прозрачный защитный кожух над диском, который защитит оператора в случае разрушения заточного камня.

Также, некоторые модели имеют функцию автоматического отключения, которая срабатывает в определенных ситуациях.

Станочная заточка пилы

Вряд ли профессионал доверит кому-то эксплуатацию своего оборудования, а ему пояснения по методике не нужны. Но если станок приобретен в личное пользование, то проблемы с заточкой можно считать решенными. Порядок работы подробно расписан в сопроводительной документации, поэтому дублировать инструкцию не имеет смысла.

Возможности по заточке цепи увеличиваются (через зуб или последовательно), а качество работы существенно повышается. Мастеру нужно всего лишь выставить рекомендуемые производителем параметры (угол, полярность и ряд других, в зависимости от модели). После окончания процесса заточки остается только избавиться от металлической пыли (продувкой) и смазать все звенья цепи маслом.

Цена заточного станка – от 2 149 рублей. Все, что понадобится – подключение к сети 220/50.

Во всех статьях на эту тему настоятельно рекомендуется доверять заточку цепи бензопилы профессионалам. С одной стороны, это вполне разумный совет, так как процесс требует не только теоретических знаний, но и большой практики. Но ведь при интенсивном использовании инструмента в частном секторе, особенно на загородных участках, по несколько раз в день к мастеру не набегаешься. Автор настоятельно рекомендует тем, кто имеет бензопилу в собственности, освоить все премудрости ее заточки в домашних условиях. И не пожалеть денег и приобрести станок, или хотя бы комплект принадлежностей – они того стоят.

Основные ошибки

Одной из главных причин ошибок при заточке является торопливость — желание получить заточенное лезвие, не потратив на него, много времени и не соблюдая всех промежуточных операций. К таким ошибкам можно отнести:

• Недотачивание. Заусенец острый, но не очень прочный, его часто могут принять за хорошую заточку. При такой заточке лезвие проявляет очень высокую остроту, но моментально теряет остроту всего лишь спустя несколько резов. Как же это исправить? Во-первых, надо поправить кромку крупнозернистым абразивным камнем, до момента пересечения фасок, во-вторых, на мелкодисперсном абразиве выполнить дополнительную, более узкую фаску под меньшим углом;
• Выбор некорректного угла заточки. В стремлении получить высокую остроту лезвия, уменьшают угол заточки, но не стоит забывать, что на твёрдом материале будет происходить заминание и обламывание режущей кромки. Обще принятые углы заточки, в зависимости от специфики разделочных работ следующие: для «ювелирных» работ он составляет— 20 градусов, для стандартных бытовых — 30, для грубых работ — 40-45градуов;
• Заточка режущей кромки на грубом абразиве. При работе с узкой фаской, небольшое изменение угла встречается достаточно часто, ведь сложно держать угол одинаковым. В таком случае она получается выпуклой, линзовидной. При попытке удержать угол и контролировать усилие нажима — ничего не получается и не удаётся заточить РК (рабочую кромку), а выравнивание фаски мелким абразивом — задание для терпеливых. С подобными проблемами можно справиться, если точить лезвие на грубом абразиве до пересечения фасок;
• Грязь на лезвии при смене абразива. Стружка, осколки от более грубого абразива могут загрязнить более мелкий, оставляя царапины на фаске, также могут привести к выкрашиванию режущей кромки. С подобной проблемой можно справиться промыв абразив перед заточкой, а лезвие после;
• Чрезмерное давление во время заточки. Обычно приводит к деформации режущей кромки, при смене стороны заточки, получаем изгиб в обратном направлении, и в результате она либо обламывается, либо выкрашивается. В подобных ситуациях нужно просто уменьшать силу давления на абразив, и проблема будет исчерпана.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

• в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
• в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Как завести пилу без стартера

Вне зависимости от типа бензопилы и ее производителя, все стартеры устроены практически по одной схеме. Чтобы быстро завести инструмент, необходимо резко дернуть за ручку стартера, создавая искру для сцепления. Многих интересует, как завести бензопилу без стартера. Теоретически, это невозможно, так как нет альтернативных вариантов и других способов запуска. Но «народные умельцы» смогли выйти из положения при сломанном стартере.

Запуск бензопилы без стартера

Чтоб завести пилу, нужно резко дернуть за ручку, за ней вытаскивается тросик, который поворачивает барабан. То есть, для запуска нужно повернуть этот барабан. Вопрос решается с помощью обычной электродрели или шуруповерта. Итак:

• на рабочей ровной поверхности устанавливается бензопила
• верхняя крышка со стартера снимается так, чтобы был допуск к барабану
• посередине барабана есть болт
• нужно на дрель установить головку соответствующего размера и провернуть барабан искусственным образом

Таким способом можно завести бензопилу любого производителя за доли секунды. Главное – соблюдать правила безопасности, чтобы при запуске бензопила не упала, не соскользнула и никого не поранила.

Виды заточки пильных цепей

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

Как наточить с помощью специального оборудования?

Наиболее удобный способ заточки пилы – использование специальных инструментов и станков. Это позволяет быстро провести работу любой степени тяжести. Приобретая бензопилу, рекомендуется сразу купить шаблон для определения значений торцевого и верхнего лезвия, переднего угла кромки. Помимо этого, нужен напильник для устранения мелких недочетов.

На ручном станке

Рисунок 2 – Заточка на ручном станке На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

На электрическом станке

Рисунок 3 -Электростанок для заточки пильной гарнитуры Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор. Для удобства и точности работы на всех моделях имеется измерительная шкала, с помощью которой можно оценивать степень заточки всех составляющих зубьев цепи.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Угол заточки на станке

На качественном инструменте всегда есть разметка, с помощью которой можно оценить качество заточки. При работе нужно ориентировать на ее показатели, чтобы сохранить производительность гарнитуры. В таблице указаны основные характеристики зубьев в зависимости от шага цепи и особенностей звеньев.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

Возможность использования болгарки

Ручной способ с применением напильника считается наиболее подходящим вариантом для неопытных владельцев инструмента. Недостатком его является повышенная трудоемкость и длительность процедуры. Обработка затачиваемого инструмента может обеспечиваться болгаркой. По своему принципу такая технология мало отличается от предыдущего способа, но позволяет механизировать процесс. Другое дело, что применение болгарки требует определенных навыков работы с ней, и при малейшем неверном движении будет снято чрезмерное количество металла.

Использование болгарки

Именно поэтому обработка болгаркой требует особой осторожности и аккуратности. При реализации данного механизированного способа следует учитывать такие нюансы:

При реализации данного механизированного способа следует учитывать такие нюансы:

Цепь не снимается с бензопилы, а все работы осуществляются на собранном инструменте.
На болгарку устанавливается диск для обработки металла диаметром не менее 3 см, при этом не стоит стремиться использовать новый диск, т.к

ранее пользованный диск имеет более скругленные кромки.
Между цепью и низом шины бензопилы устанавливается блокировка в виде деревянного клина.
Важно правильно определить угол, под которым обеспечивается заточка, причем он устанавливается индивидуально для каждого инструмента.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

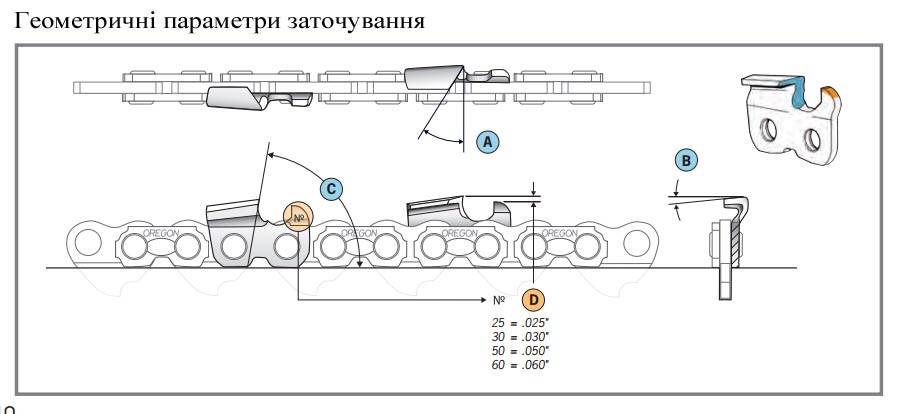

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

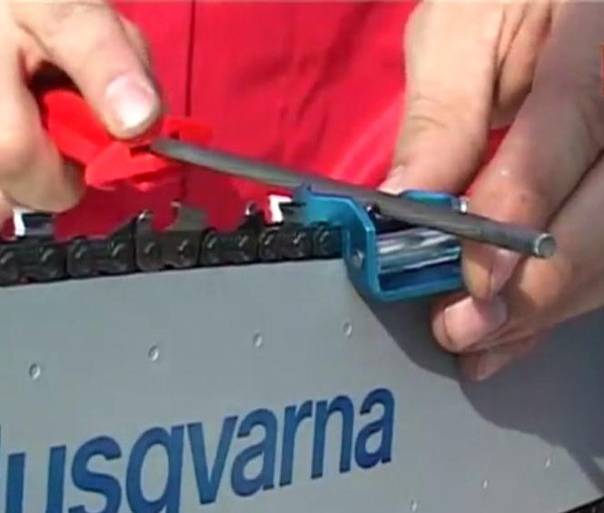

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Последствия эксплуатации не заточенной цепи

Если не затачивать своевременно цепь цепной пилы, работать пользователю становится все тяжелее, а спил становится неровным. Такая эксплуатация приведет к таким негативным последствиям, как:

• снижение КПД – распил требует больших физических усилий, соответственно, скорость работы падает;
• повышение расхода топлива – перерасход может достигать 30%;
• снижение срока службы пилы – быстро изнашивается цепная гарнитура, а также перегревается двигатель, что повышает вероятность выхода из строя инструмента;
• риск получения травмы пользователем – при нестабильной работе пилы может порваться цепь.

Конструкция пильной цепи

Концепция цепи для мотопилы, предложенная Джозефом Коксом оказалось настолько удачной, что не претерпела практически никаких конструктивных изменений. По большому счету усовершенствования коснулись лишь системы смазки инструмента, а также борьбы с обратной отдачей и вибрациями.

Любая пильная цепь состоит из звеньев трех типов:

1. Режущие

Это наиболее сложная деталь цепной гарнитуры. Ее конструкция включает ограничитель глубины пропила и режущий элемент с контурным углом резки.

1. Ведущие

Такие звенья еще называют хвостовиками. Через ведущую звездочку они передают вращение от двигателя пилы на цепь, обеспечивая ее стабильное положение на шине.

1. Соединительные

Предназначены для соединения режущих и ведущих элементов.

Главными в цепной системе являются режущие звенья. Они бывают лево- и правосторонними, а их режущие грани выступают за плоскость шины, что обеспечивает свободный распил с минимальным сопротивлением резке. Цепные зубья (резцы) работают по принципу рубанка – чем дальше будет выдвинута верхняя режущая кромка, тем крупнее будет распил.

Резцы пильной цепи различаются на два основных типа:

1. Чизель (англ.chisel – долото, резец)

Обладают высокой производительностью и обеспечивают хорошую скорость пиления. Конфигурация таких резцов обеспечивает меньшую площадь контакта с древесиной при распиле, благодаря чему снижается сопротивление последней. Недостатками цепных зубьев чизельного типа являются высокая чувствительность к абразивной среде, а также сложность и трудоемкость процесса заточки.

1. Чиппер (англ. сhipper – рубить в щепу)

Серпообразный профиль чипперных резцов менее эффективен из-за увеличенной площади контакта при распиле. С другой стороны чипперы очень удобны в обслуживании, поскольку скругленный угол резца не так болезненно реагирует на погрешности при затачивании.
