Заточка цепи бензопилы своими руками

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Когда точить

Есть ряд факторов, которые подскажут, когда пришло время точить цепь бензопилы:

1. Снизилась производительность. Увеличилось время распила.
2. Чувствуется излишняя нагрузка на пилу.
3. Повышенные вибрации.
4. Мелкая стружка.

Для новичков тяжело заметить первые 3 момента, поэтому рекомендуется следить за тем, какая стружка вылетает из разреза.

Как определить, что цепь затупилась?

К сожалению, во многих случаях заточка осуществляется несвоевременно – пользователь просто не замечает признаков, указывающих на то, что цепь затупилась. Это, в свою очередь, приводит к падению производительности, разрушению шины и ведущей звездочки, уменьшению срока службы бензопилы

Чтобы таких проблем не возникало, во время работы обратите внимание, во-первых, на вид стружки: если она становится более темной и мелкой, это явный признак того, что цепь требует заточки

Во-вторых, стоит приглядеться к зубьям цепи – во многих случаях затупление можно увидеть невооруженным взглядом.

В-третьих, необходимость заточки можно определить по заметно сниженному уровню производительности – пилить становится заметно труднее, работа занимает больше времени.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Почему возникает проблема

Бензопила представляет собой ручной инструмент, используемый для распила древесины, а его режущим элементом является цепь с кромкой из зубьев, заточенных в особом порядке. Несмотря на относительную мягкость дерева, в ходе активной эксплуатации режущий участок подвергается естественному износу с затуплением кромки и появлением мелких дефектов в виде сколов и деформаций. В результате этого устройство перестает эффективно выполнять свои функции, что выражается в значительном утяжелении и удлинении процесса пиления. Заточка цепи бензопилы своими руками позволяет вернуть инструменту прежнюю работоспособность. Это стандартная операция, которая может осуществляться с использованием различных приспособлений.

Как определить момент, когда пришло время затачивать цепь? За выраженные признаки существенного износа режущего инструмента принято считать следующие проявления: «гуляние» инструмента из стороны в сторону при пилении дерева; значительное уменьшение скорости разрезания древесины даже на предельных оборотах электродвигателя; появление явных дефектов пиления в форме чрезмерной ширины и неровности распила; появление излишне мелкой стружки измененной конфигурации.

При затупившейся цепи увеличивается время пиления

Затупившаяся цепь резко снижает производительность работ. При пилении приходится прикладывать дополнительные усилия, что, кроме усталости работника, повышает вероятность выхода из строя инструмента, обрыва цепи и повреждения ее отдельных звеньев. Указанные обстоятельства говорят о необходимости решения вопроса о том, как точить цепь бензопилы. В инструкциях на инструмент нет сроков осуществления операции по заточке цепи, он устанавливается в каждом конкретном случае индивидуально по фактическому состоянию режущей кромки.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

• Контролировать расстояние до ограничителя глубины
• Проверять угол заточки режущих зубьев цепи
• Очищать канавку и измерять ее глубину
• Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

• Напильник(-и) круглый различного диаметра
• Напильник плоский
• Шаблоны
• Державки
• Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Заточка цепей бензопил на станке

Заточка цепи инструмента средних размеров является достаточно длительной и занимает не менее 6–8 часов. В связи с этим имеет смысл использовать для решения поставленной задачи электроприборы.

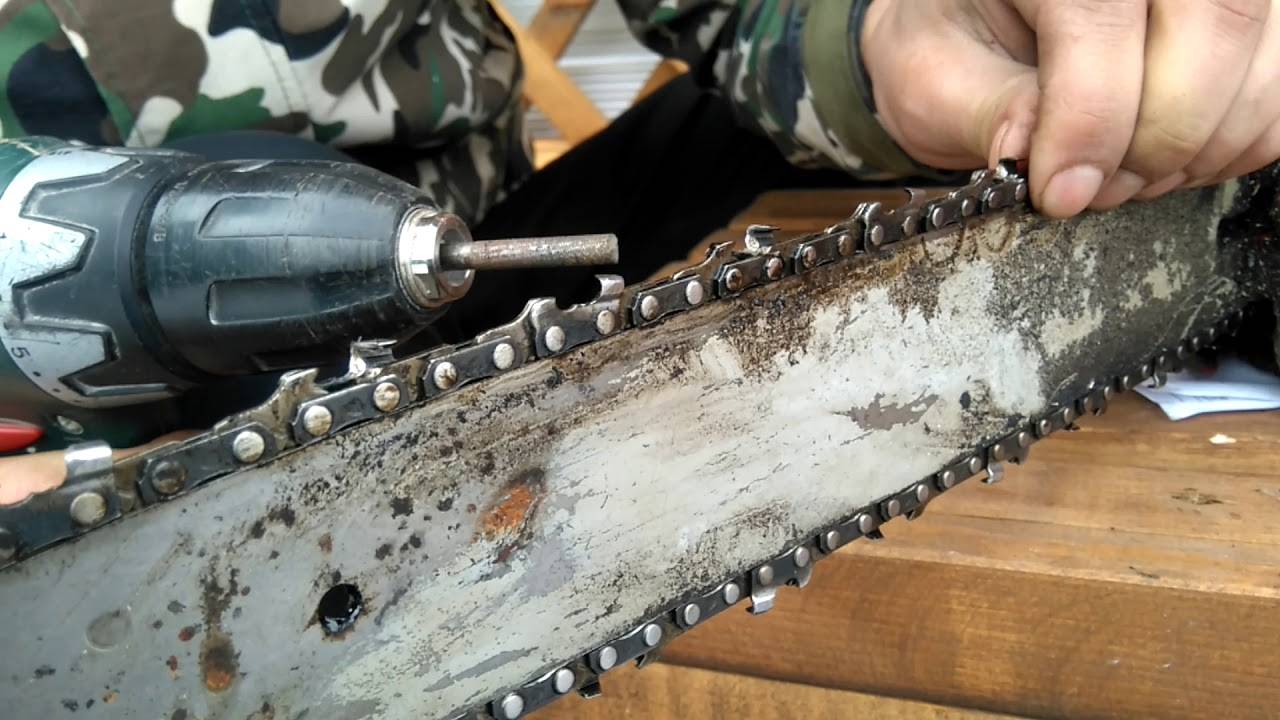

Если заточка выполняется при помощи дрели, то её придётся использовать в сочетании с обычной насадкой «точильный камень». Но нужно позаботиться о том, чтобы ширина насадки соответствовала или немного превосходила плоскость лезвия зуба. В противном случае цепь будет заточена неравномерно.

Помимо этого, для обеспечения качественного выполнения заточки необходимо использовать точильный камень, поверхность которого не должна иметь неровностей, а также любых других дефектов.

Алгоритм действий к подготовке для заточки такого типа является следующим:

1. Нужно ослабить винт, регулирующий цепной зажим.
2. Затем требуется так настроить цепь, чтобы её зубья были направлены в сторону заточного элемента.
3. В конце необходимо зафиксировать оборудование под определённым углом.

Если использовать для заточки стандартный камень, то придётся довести его при помощи шлифовки до необходимых размеров или же воспользоваться специальными шлифовальными камнями. Последние имеют меньшие размеры по сравнению с точильными, выполнены из менее прочного материала и довольно быстро вырабатывают свой рабочий ресурс.

В то же время из-за меньшей прочности исключается перегрев металла, а это позволяет стали оставаться такой же прочной. Если работа выполняется при помощи заточного камня, то необходимо делать паузы между каждыми 2–3 заточками зуба – они необходимы для охлаждения камня.

Причём для искусственного охлаждения использовать воду недопустимо, здесь возможен вариант с вентилятором или же прикладыванием заточного камня к кускам льда, предварительно завёрнутым в ветошь.

Учитывая, что заточный станок обладает достаточно большой мощностью, желательно, чтобы операцию по заточке на нём выполняли профессионалы. Если использовать обычный бытовой точильный станок, то он в состоянии вернуть былую остроту лишь верхней режущей кромке.

Такая ограниченность обусловлена размерами станка. Однако если применять станок лишь для заточки половины зубьев, то эта работа потребует в два раза меньше времени.

Советы специалистов

Если вы заинтересованы в точильно-шлифовальном станке, чтобы помимо заточки ножей и пил выполнять и ряд других операций, то лучше всего купить компактный маломощный агрегат, который будет по своим характеристикам схож с бормашиной стоматолога.

Этот станок не только имеет меньшие размеры, но и обладает разными функциями, поскольку его можно использовать для резьбы по дереву, металлу и камню. При необходимости его можно усовершенствовать, чтобы с его помощью можно было выполнять заточку мелких деталей.

Особую группу образуют специальные станки для заточки цепи бензопилы. Однако ввиду высокой стоимости покупка таких установок для рядового потребителя будет нецелесообразной.

У каждого инструмента рабочий ресурс ограничен, поэтому для продления срока его службы необходимо предпринимать определённые меры. В отношении бензопилы таковой является заточка цепи.

Естественно, не во всех случаях эта операция позволит вернуть пильному инструменту прежний уровень производительности. Поэтому прежде необходимо разобраться в причинах ухудшения работы, после чего можно переходить к выбору приспособления для заточки.

Когда нужна заточка

Какой бы фирмы не был агрегат, приходит время, когда требуется заточка цепи бензопилы. Затупившуюся пилу можно распознать по виду опилок: если они в основном состоят из мелкой пыли, значит, зубья пора затачивать. Операцию по затачиванию можно проводить в домашних условиях, поскольку она не отличается особой сложностью. На фотографиях ниже показано, как выглядит заточенный зуб и зуб, требующий правки.

Перед началом заточки зубьев своими руками рекомендуется понять, по какому принципу они работают. На следующем рисунке показано, каким образом происходит пиление.

Как видно из рисунка, форма звена похожа на небольшой рубанок. Подобным образом и происходит строгание материала. Толщина стружки определяется ограничителем.

Советы опытных владельцев инструмента

Цепь бензопилы можно затачивать несколько раз, и она сохранит идеальные рабочие свойства. Однако ресурс зубьев ограничен, и частое стачивание их краёв не желательно.

Чтобы цепь реже нуждалась в обработке, опытные мастера советуют следующее:

1. Менять звёздочку на новую после стачивания 2 цепей.
2. Перед основной работой новую цепь обкатывают по минуте сначала на малых, затем на средних оборотах.
3. Систематически смазывать цепь и звёздочку маслом предпочтительно марки М 8.
4. Проворачивать шину на 180 градусов при каждом использовании пилы для равномерного изнашивания цепи.
5. После заточки продувать цепь сжатым воздухом и замачивать в масле на пару часов. Процедура поможет избавить звенья от мельчайших частичек стружки, повышающих трение при использовании пилы.
6. После нескольких заточек регулировать положение ограничителя.

Любой способ затачивания цепи бензопилы требует аккуратности и точности. При отсутствии навыка возможны ошибки углов и неравномерность стачивания металла. Если нет уверенности в собственных силах, целесообразно обратиться к специалистам.

Пильные цепи для продольного пиления бензопилой

Современная цепь для продольного пиления представлена достаточно сложной конструкцией, которая изготавливается при применении высококачественной стали, характеризующейся повышенной износоустойчивостью и коррозионной стойкостью. Среди особенностей можно отметить следующее:

1. Конструкция представлена отдельными звеньями, которые соединены между собой особым способом. За счет этого обеспечивается высокий уровень гибкости, цепь для продольного пиления может повторять сложную форму шины.
2. Есть несколько различных пластин по предназначению: режущие, направляющие и соединительные. Режущие проводят непосредственное снятие материала.

Именно поэтому все обладатели подобного инструмента должны уделить внимание тому, каким именно образом проводится заточка

Как узнать, что цепь пора затачивать

Понять, что пришло время затачивать цепь, можно по характерным признакам, таким как неуправляемость инструмента, который постоянно застревает в дереве и появление пыли вместо традиционной стружки. Также свидетельствует об уменьшении остроты зубьев затруднённое углубление и потребность прикладывать серьёзные усилия для распиливания древесины, что происходит крайне медленно. Однако увидеть, что цепь нуждается в заточке, можно и по ряду внешних признаков, которые наблюдаются при визуальном осмотре:

• тупые края;
• ржавчина;
• нет стального блеска.

Затупившаяся цепь Источник diz-cafe.com

Тупые советы по заточке цепи

• Цепь можно точить треугольным напильником
• Цепь можно точить пилкой для ногтей
• Цепь можно точить болгаркой
• Заточить зубы под 90° или в другую сторону
• Сточить ограничители больше, чем на 1 мм от высоты зуба (или вообще сточить нафик)
• Точить цепь по Фэн-шую (не знаю как, но думаю уже есть способы)

п • р

Цепные пилы

Производители	Stihl
Цепи	Oregon • Stihl • Заточка цепи • Масло для цепи
Инфа	Бензо-масляная смесь‏ • Как выбрать бензопилу • Как работать бензопилой • Отработка • Уход за бензопилой
Хау-Ноу	Бензопила для женщин • Бензорез из бензопилы • Китайская бензопила (Хускварна / Штиль) • Четырёхтактная бензопила
Бензопилы

Цепи для бензопил любой конфигурации производства Stihl (Швейцария) в Москве узнать о наличии и цене товара можно по телефону +7 Для поддержки сайта называйте его при звонке или покупке товара

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна;
Своевременно точите

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней;
Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч);
Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол».
Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.
