Замена тормозного кольца на мотоблоке зубр

Устройство и схема мотоблока, двигателя

Составляющие части мотоблока «Агро»:

• рулевая штанга с реверсом;
• шасси двухколесное;
• двигатель (крепится к корпусной части механизма управления сцеплением);
• силовая передача.

За двигателем размещаются:

• трансмиссия;
• коробка передач;
• муфта сцепления;
• главная передача;
• дифференциал с блокировкой;
• конечная передача;
• ВОМ.

Устройство, ремонт и настройка карбюратора

На схеме ниже показано устройство карбюратора мотоблока «Агро» — модель КР-45Р.

Тип карбюратора: поплавковый. Горизонтальное расположение диффузора.

Регулировка (настройка) карбюратора мотоблока «Агро» производится только при прогретом двигателе, с помощью специального регулировочного винта регулируется положение дроссельной заслонки. Обороты холостого хода должны быть настолько малыми, чтобы при этом двигатель работал и звучал однородно и равномерно. Регулируются максимальные и минимальные обороты двигателя несколько раз, до тех пор, пока не будет достигнут желаемый результат.

Сальники, пыльники, подшипники

1. Для мотоблоков «Агро» применяются подшипники с внутренним диаметром 20 мм, внешним диаметром 47 мм. Ширина подшипников — 14 мм.
2. Сальники (манжеты) для данной модели: для редуктора/трансмиссии размер манжеты 2.2-30×52×1, для первичного вала размеры сальника 20×42×10 мм
3. Пыльники для «Агрос»: универсальные для мотоблоков мощностью 6-9 л.с.

Сцепление, трансмиссия, маховик

Трансмиссия «Агроса» состоит из таких элементов:

• конусное сцепление — сухого типа, с фрикционной муфтой;
• шестеренчатый редуктор;
• дифференциал (есть функция принудительной блокировки).

Количество передач: 4 вперед, 2 назад.

Зажигание, стартер, свечи

• Зажигание мотоблока «Агро» производится с помощью бесконтактного магнето МБ-23У.
• Запускается мотоблока ручным стартером, после запуска шнур автоматически убирается. Мощность электрогенератора двигателя мотоблока равна 25 Ватт.

Свечи для данного агрегата: тип А11-3. Допускается замена на свечи типа А-17В (при переходе на более качественный бензин, например, на АИ-92).

Видео-обзор работы мотоблока «Агро»

Видео о подготовке мотоблока «Агрос» к вспашке

Видео про окучивание картофеля

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

Нева

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

• закручивание до упора винтов малого и полного газа;
• установка дроссельной заслонки до образования щели между основанием и воздуховодом;
• запуск мотора;
• установка рычага управления на минимальные обороты;
• регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
• регулировка винта малого газа до достижения максимальных оборотов холостого хода;
• чередование минимума и максимума до получения непрерывной работы двигателя;
• перевод рычага управления силовым агрегатом на газ;
• регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агро

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

1. Запустить мотор и прогреть его в течение нескольких минут.
2. Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
3. Закрутить винт, добившись стабильной работы мотора.
4. Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
5. При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
6. Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

1. Запустить двигатель и дождаться его полного прогрева.
2. Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
3. Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
4. При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
5. Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
6. При помощи топливных винтов настроить подачу горючего.
7. После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Редуктор и признаки его повреждения

Чаще всего поломки, связанные с редуктором, возникают из-за перегрузки устройства. Такие неисправности характеризуются лопанием втулок и обрывом звезды. При этом следует знать, что если сорвана звезда, то для её установки на место понадобится сварка. Типовую схему проверки редуктора при ремонте мотоблока «Каскад» своими руками (или любой другой фирмы) можно узнать из того же пособия, в котором описана процедура настройки карбюратора. Основными поломками и способами их устранения являются:

1. Сбой в скольжении сцепления. В основном происходит из-за сильного износа дисков и ослабления пружины сжатия, а также при уменьшении расстояния между элементами подшипника. Для устранения повреждений все изношенные части заменяются.
2. Сцепление полностью не выключается. Связывается такая проблема с деформированием фрикционного диска или неправильно подобранным маслом. Работоспособность восстанавливается путём замены диска или сменой масла.
3. Со стороны редуктора слышен посторонний шум. Причина шума заключается в нехватке масла в редукторе или сильной деформации шестерёнок. Источником звука может быть и разболтанный подшипник. Ремонт происходит путём замены элементов на новые.
4. Не переключается скорость или переключение происходит с большим усилием. Решением проблемы будет разборка коробки передач и при несильном износе её механизма, смазка и шлифовка шестерёнок.
5. Протечка масла. В первую очередь проверяются сальники на правильность установки и общее состояние. При необходимости они меняются. А также течь может образовываться из-за засора в области отверстия залива масла.
6. При работе возникает сильная вибрация. Проверяется крепёж двигателя и при необходимости он подтягивается. Вибрация появляется и при неправильной установке дополнительных приспособлений. Если мотоблок использует шины, стоит также проверить уровень давления в них.

Так как устройство не позволяет изменять силу нагрузки, то место соединения червяка с шестерёнкой значительно изнашивается. Отдельно такие детали не продаются, поэтому менять приходится весь узел в сборе.

Для того чтобы поломки как можно реже возникали из-за редуктора, следует не только не перегружать устройство, но и вовремя доливать масло. Лучше всего элементы редуктора промывать в солярке или бензине. При сборке редуктора его прокладку рекомендуется дополнительно смазывать силиконом.

Причина неисправности

Результат перегрева всегда один. Поршневые кольца залегают. То есть пригорают к стенкам канавок. Теряют свою эластичность. Перестают плотно прилегать к стенкам цилиндров. Компрессия в цилиндрах падает до самого низкого уровня, при котором может возникнуть воспламенение топлива от искры.

Компрессия пропадает резко. То есть двигатель заводился и работал. В один момент его начинают заводить, но ни чего не получается. Искра на месте. Топливо поступает. А двигатель завести не получается. Принудительная подача топлива в камеру сгорания через свечное отверстие так же не приводит ни к каким результатам. Можно конечно замерить компрессию. Но он не всегда есть под рукой. Убедиться в том, что причина поломки низкая компрессия можно кустарным способом.

Для этого в камеру сгорания можно добавить немного моторного масла прикрутить двигатель, чтобы масло попало на стенки гильзы. Закрутить свечу и пробывать завести двигатель. Он начнет схватывать и возможно заведется. Но потом опять перестанет заводится. Происходит это потому что масло, добавленное в камеру сгорания заполнит изношенные места поршневой группы. И на короткое время поднимет компрессию в двигателе. Её окажется достаточно для того чтобы топливо начало воспламеняться. Двигатель начнет схватывать.

То есть повышение компрессию приводит к тому что двигатель начинает заводиться. Значит причина поломки в деталях поршневой группы. Как говориться вскрытие покажет.

Особенности

Большинство дачников приобретают мотоблоки именно с четырехтактным мотором. Поэтому поговорим об особенностях его устройства и функционирования более подробно.

Такие двигатели оснащены системой воздушного охлаждения. Они также обладают следующими узлами, которые обеспечивают их нормальное функционирование:

Система подачи топлива предназначена для приготовления топливовоздушной смеси и включает в себя топливный бак, кран, топливный шланг, карбюратор и воздушный фильтр;

Система смазки обеспечивает качественную смазку трущихся металлических деталей конструкции;

Механизм запуска или стартер предназначен для того, чтобы выполнить раскрутку коленчатого вала мотора. Многие двигатели такого плана оснащаются механизмом облегченного запуска, благодаря которому достигается снижение усилия запуска. Это становится возможным за счет особого устройства на распредвале, который открывает выпускной клапан при такте сжатия, тем самым уменьшая созданную компрессию в цилиндре при раскручивании коленчатого вала. Тяжелые модели подобной техники в некоторых случаях имеют электростартеры, которые работают от аккумуляторов. Другие модели характеризуются наличием электрического и ручного запуска. В данном случае ручной запуск применяется на случай перебоя с электричеством в качестве резервного варианта.

Иногда в процессе эксплуатации вследствие значительных нагрузок на аппарат может меняться зазор клапанов его мотора. Тогда машине потребуется регулировка клапанов двигателя мотоблока. Причем выполнять ее необходимо оперативно. Чем дольше вы будете «тянуть» с регулировкой, тем сложнее ее будет выполнить. Регулировку клапанов двигателя садовой техники выполняют вручную: снимите кожух, доберитесь до маховика и подведите его под верхнюю мертвую точку. Далее нужно раскрутить крышку клапанов и осуществить регулировку зазора при помощи лезвия;

Система воздушного охлаждения отводит тепло от блока цилиндра мотора путем его обдува потоком более холодного воздуха, который нагнетается крыльчаткой маховика во время вращения коленчатого вала;

Система зажигания обеспечивает постоянно функционирующее образование искры на свече зажигания. Это становится возможным благодаря тому, что маховик постоянно находится в движении с магнитным башмаком, индуцируясь в магнето э.д.с. Это, в свою очередь, вызывает преобразование энергии при помощи электронной схемы в электрический сигнал, который подается на свечу. В результате данных процессов между контактами свечи зажигания появляется искра, которая и воспламеняет поданную воздушно-топливную смесь;

Система газораспределения отвечает за поступление топливовоздушной смеси в цилиндр мотора в необходимый момент, а также за вывод отработанных газов. Она имеет в своем составе такую важную деталь, как глушитель, который предназначается для скорректированного выпуска отработанных газов и снижения уровня шума, издаваемого конструкцией во время своей работы. Ниже представлена схема двигателя мотоблока. Изучите ее внимательно, дабы понимать устройство мотора, устанавливаемого на мотоблок, как Нева, Крот или Урал, на практике.

Особо подчеркнем тот факт, что двигатели для мотоблока Зубр, Кентавр и другие зачастую оснащены всему актуальными системами, которые обеспечивают его нормальное функционирование

Но если вы непременно задумали соорудить мотор для своего аппарата самостоятельно, то важно понимать, что у приобретенного вами мотора Салют и т.п. уже будут присутствовать такие узлы, как бензобак, воздушный фильтр, стартер, и т.д

Помимо этого, вам потребуется специальный набор для установки нового мотора на ваш аппарат, в который должен входить шкив двигателя мотоблока.

Назначение и разновидности

Сцепление осуществляет инерционную передачу крутящего момента от коленвала к редуктору трансмиссии, обеспечивает плавное начало движения и переключение скоростей, регулирует контакт коробки передач с мотором мотоблока. Если рассматривать особенности конструкции, то механизмы сцепления можно подразделить на:

• фрикционный;
• гидравлический;
• электромагнитный;
• центробежный;
• одно-, двух- или многодисковый;
• ременной.

По среде функционирования различают мокрые (в ванне с маслом) и сухие механизмы. По режиму включения разделяют постоянно замкнутое и непостоянно замкнутое устройство. По тому, каким образом передается крутящий момент – одним потоком или двумя, различают одно- и двухпоточные системы. Конструкция любого механизма сцепления включает в себя такие элементы:

• управляющий узел;
• ведущие детали;
• ведомые составляющие.

Фрикционная муфта сцепления наиболее популярна среди фермеров-владельцев мотоблочной техники, ведь она отличается простотой в обслуживании, высокой эффективностью и длительностью непрерывной работы. Принцип работы – использование сил трения, которые возникают между контактирующими между собой гранями ведомых и ведущих деталей. Ведущие компоненты работают в жесткой связке с коленвалом двигателя, а ведомые – с главным валом коробки переключения скоростей либо (при ее отсутствии) со следующим узлом трансмиссии. Элементы фрикционной системы обычно представляют собой плоские диски, но в некоторых моделях мотоблоков реализована иная форма – колодочная либо конусная.

Разборка двигателя

Для того чтобы добратьсяч до поршневых колец необходимо убрать все что мешает.

• Требуется снять головку цилиндра
• Боковую крышку
• Открутить крышку шатуна
• Вынуть шатун вместе с поршнем наружу

Чтобы снять головку требуется удалить глушитель, снять клапанную крышку, раскрутить четыре болта крепления головки.

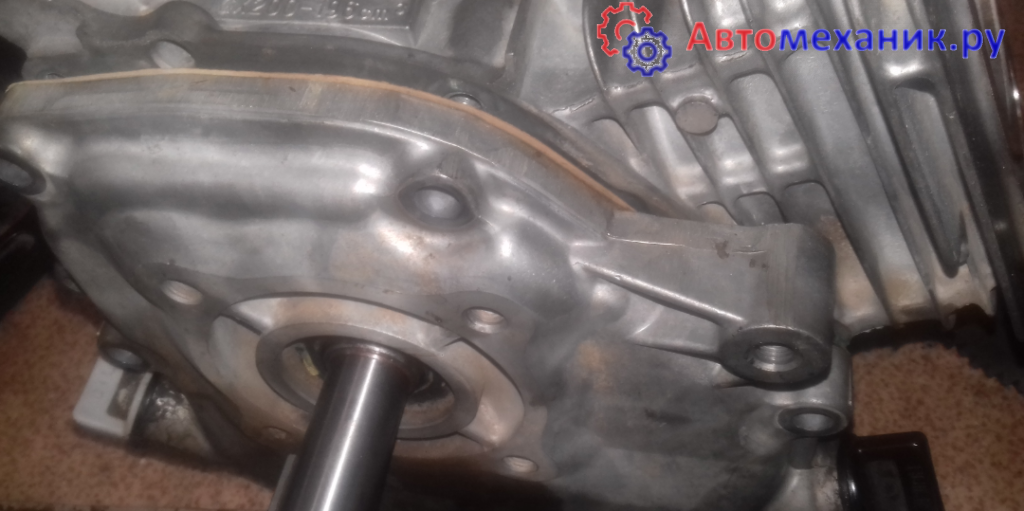

Для снятия боковой крышки. Удаляется шкив. Раскручиваются крепежные болты. В крышке установлен опорный подшипник коленчатого вала и опора распределительного вала. Поэтому отсоединять её нужно равномерно без перекосов. Чтобы избежать закусывания подшипника на коленчатом валу.

Крышку шатуна откручивать неудобно. Для удобства можно вытащить распредвал. Он свободно выходит из внутренней опоры.

После того как крышка шатуна откручена шатун вынимается вместе с поршнем, вверх через гильзу цилиндра.

Замена поршня и поршневых колец мотоблока

Поршень можно не снимать с шатуна, а ограничится только заменой поршневых колец. В том случае если нет следов прогара поршня и не повреждены канавки поршневых колец. В идеале поршень не изнашивается, потому что он не касается стенок гильзы. Газы,  которые прорываются через кольца в картер двигателя, выравнивают его как волан из бадминтона. И дают ему тереться о стенки гильзы. Работают только кольца. Трение может возникать только в том случае если поршневая группа перегревается, и поршень меняет свою форму. Поэтому если на поршне нет серьёзных повреждений его можно оставить, а поменять только кольца.

Замена поршневых колец на мотоблоке

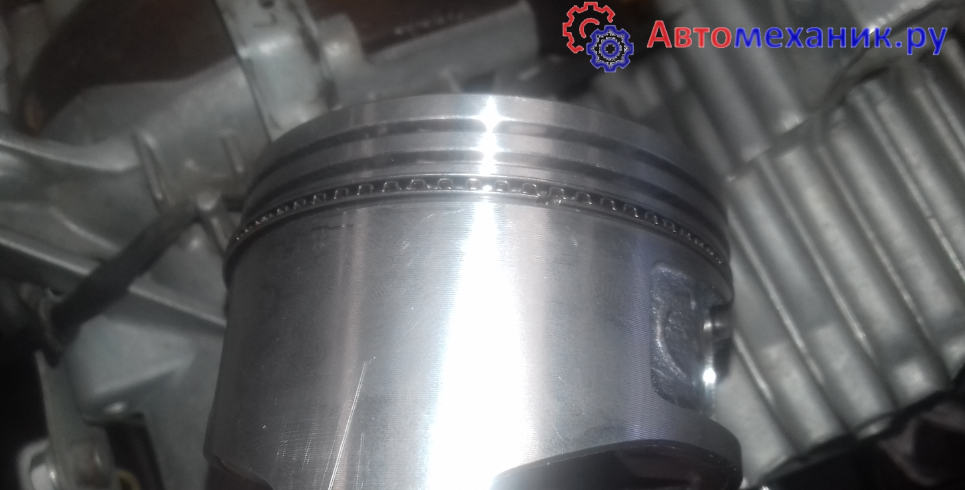

На поршне установлены три кольца

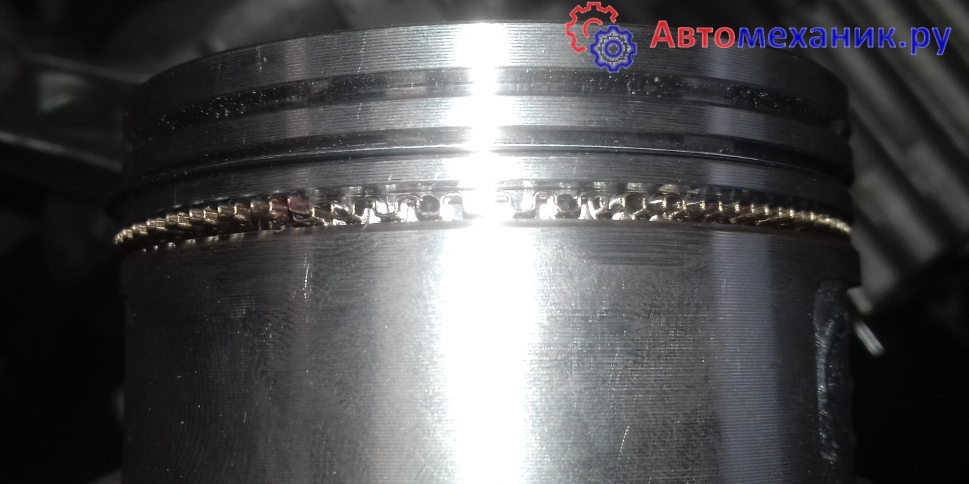

Нижнее маслосъемное. Оно может быть как целиковое так и сборное. Сборное маслосъёмное кольцо состоит из трех частей. Двух наружних колец, между которыми устанавливается маслозаборное кольцо. Сначала необходимо установить его а затем поставить тонкие кольца

Среднее чугунное кольцо. И самое верхнее стальное кольцо.

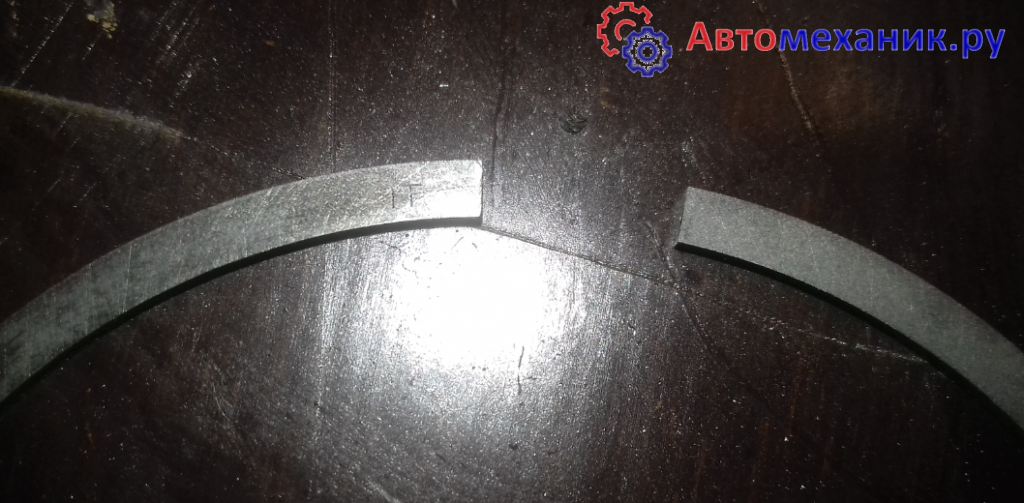

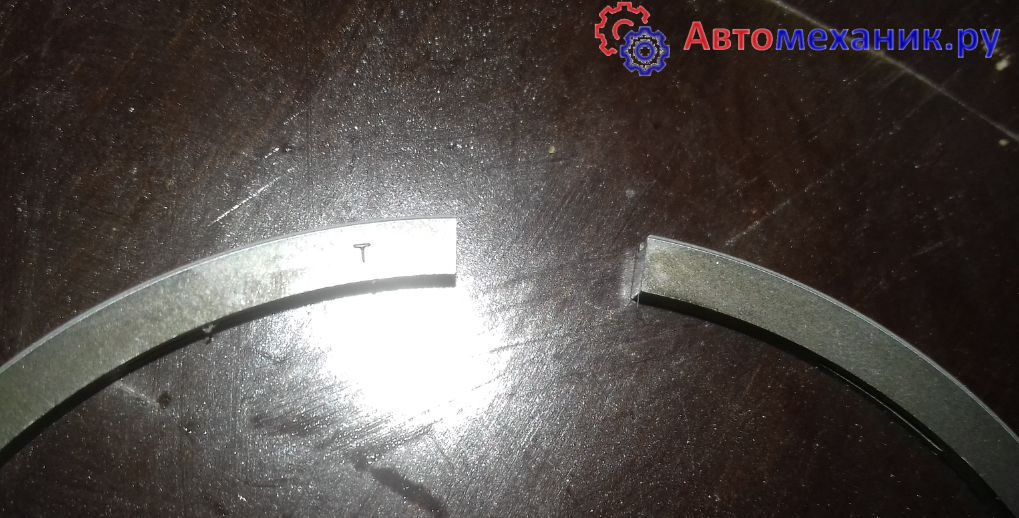

На кольцах имеется обозначение оно должно смотреть вверх при установке коле. Его почти не заметно. Но оно обязательно есть. Кольца необходимо устанавливать правильно. Потому что их структура предполагает оказывать сопротивление газам. Благодаря чему кольца не изгибаются под давлением.

Установка колец на поршень мотоблока осложняется тем что они имеют очень маленький размер и их тяжело сжать при опускании поршня в гильзу. Для этого лучше всего иметь специальную оправку.

Замена поршня мотоблока

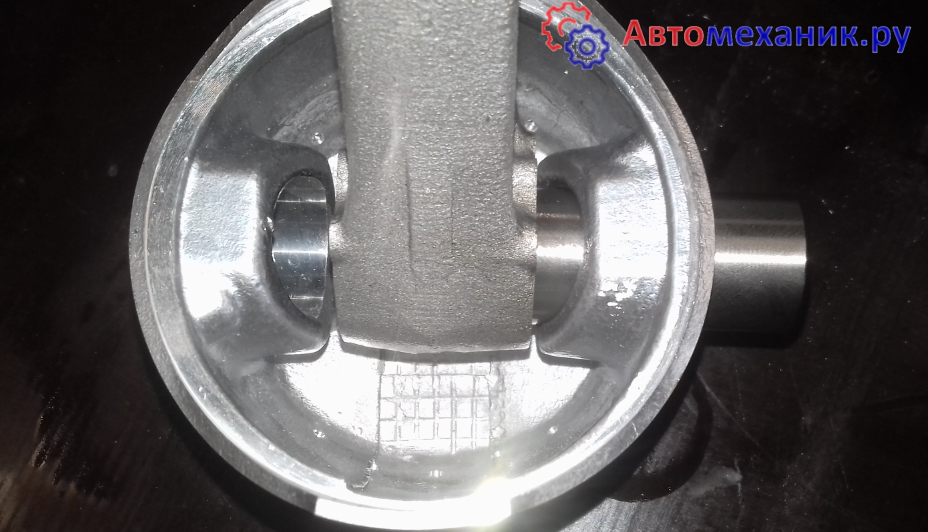

Поршень установлен на шатун при помощи пальца. Чтобы снять палец требуется удалить стопорные пружинящие кольца с торцов пальца. Для их установки в поршне имеются канавки. Палец вынимается, и поршень отделяется от шатуна.

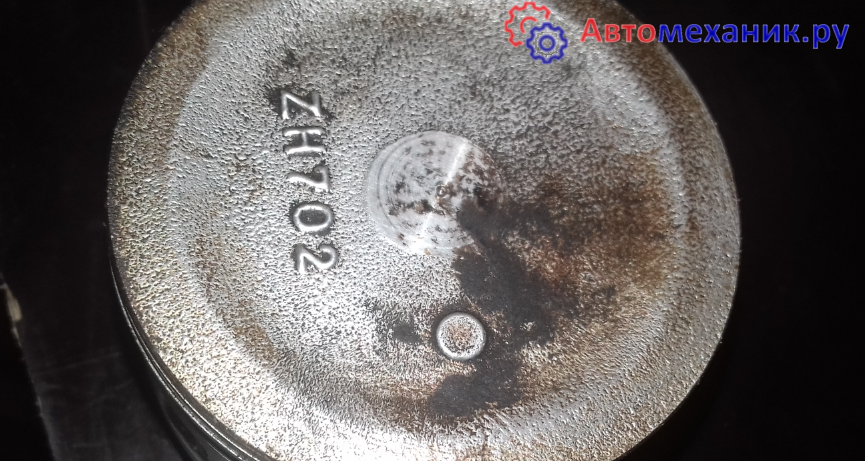

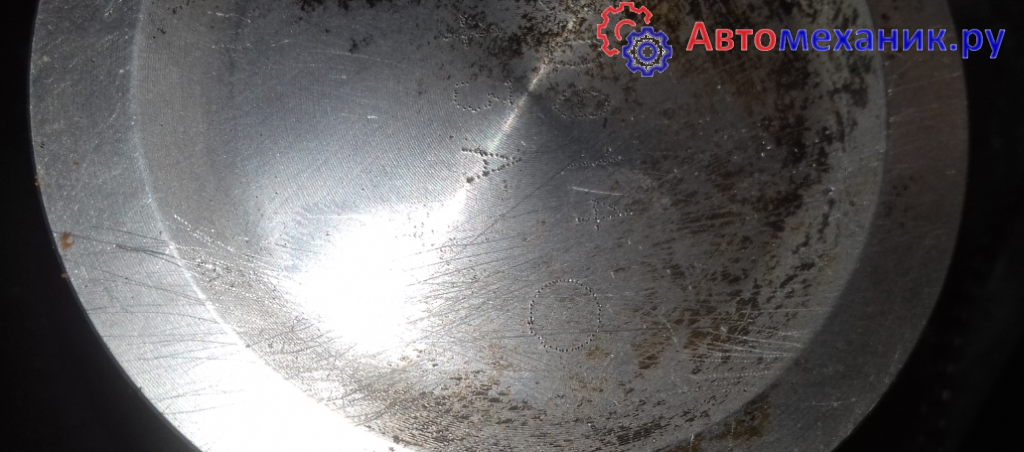

Поршень имеет направление установки. Это может либо стрелка, либо кружок. При правильной установке они обращены в низ двигателя. Поэтому перед снятием старого поршня необходимо пометить положение шатуна относительно поршня.

Установка шатуна на мотоблок

Установка шатуна на мотоблоке осуществляется после того как установлен поршень и поршневые кольца. Стрелка на поршне должна смотреть вниз. Поршень утапливается в гильзу до тех пор пока шатун не встанет в коленчатый вал. крышка шатуна имеет специальный выступ. С его помощью происходит разбрасывание масла по картеру двигателя. Что бы оно попадало во все механизма. Этот выступ выполняет роль масляного насоса.

Крышка закручивается шатунными болтами.

Установка распредвала

Если распредвал пришлось снимать его необходимо установить по меткам относительно коленчатого вала. На зубьях шестерен коленчатого и распределительного вала имеются точки их необходимо совместить.

После того как все стоит на своих местах устанавливается боковая крышка и головка цилиндра. И все собирается в обратном порядке.

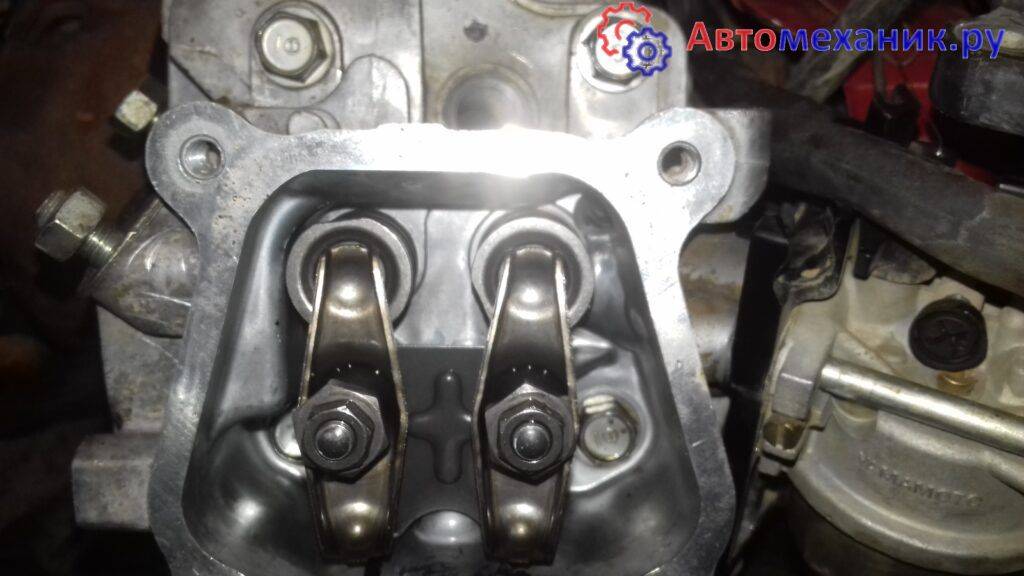

После того как двигатель собран и установлена головка блока следует отрегулировать клапана. Подробно о регулировке клапанов рассказано в этой статье

Регулировка

Для исправной работы механизма важно, чтобы он был правильно отрегулирован. Если та или иная деталь не работоспособна, это заметно по характерным признакам и регулируется в соответствии с ними:

• если при полностью выжатом сцеплении агрегат срывается с места, настройка производится при помощи регулировочного болта, который нужно подтянуть;
• если оператор полностью отпустил сцепление, но предусмотренная скорость не достигается или мотоблок вообще не движется, регулировочный болт следует ослабить;
• если работа агрегата сопровождается нехарактерным звуком, необходимо заглушить двигатель и проверить уровень масла; если масла достаточно, целесообразно обратиться в сервисный центр;
• если возникают затруднения при переключении скоростей, следует проверить состояние шлиц валов и деталей коробки передач.

Какие бывают поломки?

В большинстве проблемы в редукторе мотоблока возникают вследствие перегрузок. К таким поломкам относят лопание втулок на металлической цепи, что приводит к так называемой «пробуксовке». Также владельцы мотоблоков очень часто обнаруживают перебитые втулки переключение скоростей. Во избежание таких неприятностей, бывалые владельцы советуют переключать скорости только во время полной остановки техники, ни в коем случае не на ходу. Кроме этого, распространенным явлением принято считать обрыв звезды. То есть заводской сварки недостаточно, чтобы звезда выдерживала перегрузки.

«Выйти» из этой досадной ситуации очень просто, нужно просто вернуть звезду в исходное положение и прихватить ее сваркой гораздо качественней. Боковые нагрузки приводят к износу опорной шайбы, после чего наблюдается слет втулок с цепи. Помимо всего вышесказанного, необходимо периодически проверять уровень масла в редукторе, а также производить его замену.

Поломки и способы их устранения

Прежде, чем приступить к ремонту дизельного мотоблока Зубр, вам необходимо иметь представление о его устройстве. Так вам будет легче понять причину поломки и быстро ее найти и устранить. Всю важную информацию к каждой модели производитель пишет в инструкции по эксплуатации.

Мотоблоки Zubr производятся в Китае, что делает их доступными любому потребителю. К тому же стоимость запасных частей тоже не может не радовать. Мотоблоки, работающие на дизеле, зачастую относятся к средним и тяжелым экземплярам. Они имеют большую мощность, выносливость.

Итак, есть несколько распространенных поломок:

• • Упала мощность двигателя. Часто случается так, что спустя несколько лет использования мотоблок вдруг потерял мощность. Есть несколько причин поломки:
    • если это произошло после зимы, возможно, вы неправильно хранили технику, а именно с влажным карбюратором и топливной системой. Дайте машине чуть поработать. Нельзя оставлять топливо и масло на зиму, так как жидкости портятся, появляется осадок;
    • разберите и прочистите карбюратор;
    • засорился воздушный фильтр. Его нужно заменить;
    • накопился нагар на глушителе или цилиндре. Гарь нужно почистить;
    • причина может крыться и в манжете картера. Разберите устройство и осмотрите манжету. Возможно, понадобится новые комплектующие;
  • Двигатель перестал запускаться. Бывает и так, что машина просто перестала запускаться:
    • проблема в свече. Почистите ее, при необходимости замените. Также проверьте все соединения, кнопки остановки двигателя;
    • проверьте то, в каком положении находится двигатель. Он должен стоять ровно;
    • причина может быть в засорении выходного отверстия бензобака. Его нужно прочистить;
    • засор в фильтре. Его необходимо или прочистить, или заменить на новый;<l/i>

• • Двигатель глохнет или работает с перебоями. Здесь также может быть проблем в свече, в фильтре, или плохо прилегающем проводе к свече. Также причина может быть в непрогретом двигателе, особенно в холодное время года;
  • Дым из мотоблока Zubr. Если вы заметили белый дым, то причин может быть две. Первая — некачественное топливо. Вторая — мотоблок стоит под наклоном, и масло из картера попадает на клапан, из-за чего и дымит;

https://youtube.com/watch?v=B26fC_YxyBc

Стартер стал визжать. Проверьте храповник и шарики — там может быть слишком много масла. Лишнее нужно прочистить.

Как видно, поломок у мотоблока Zubr бывает достаточно много, но они очень легко устраняются и после этого не влияют на дальнейшую работу агрегата

Важно лишь использовать оригинальные запчасти к мотоблоку Зубр. Если вы мастер на все руки, вы можете самостоятельно исправить дефект, но если у вас возникли сложности или вы не знаете что и где вышло из строя, лучше обратиться за помощью к профессионалам

Как работает?

Чтобы разобраться в поломках и устранить их, важно понимать, как все работает в нормальной ситуации. Остановимся для большей простоты только на моделях с ДВС

Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами. Также набирают популярность и дизельные устройства. Что касается трансмиссии, она может выполняться в трех разных вариантах.

Традиционный подход подразумевает использование зубчатой трансмиссии. Несмотря на приличный уровень надежности, этот аппарат занимает много места. Передача усилия происходит при помощи либо конуса, либо цилиндра. Легкие мотоблоки преимущественно оборудуются зубчато-червячной трансмиссией. Типичный принцип работы регулятора мотоблока содержит:

• устройство, следящее за количеством оборотов;
• тягу, соединяющую этот аппарат с дроссельной заслонкой;
• пружину.

Контрольный агрегат действует на основе пневматической или механической связи. «Пневматика» означает наличие своеобразного крыла, реагирующего на скорость воздушного потока. Центробежные варианты подразумевают размещение внутри картера особого распределительного вала. Он дополняется небольшими грузиками и легко двигающимся штоком. Тяга выполняется из проволоки, а чувствительность пружины определяет, насколько точно будут выдерживаться значения оборотов.

Роль механизма газораспределения состоит в подаче смеси топлива и воздуха в цилиндр. Но то же самое устройство также обеспечивает удаление отработанных газов. Чтобы влиять на степень сжатия, используется декомпрессор. Бензиновые моторы обязательно оснащаются карбюраторами, отвечающими за подготовку топливно-воздушной смеси. Независимо от вида топлива большую роль играет пусковое устройство.
