Способы устранения неисправностей и ремонт своими руками

Ремонт бензопилы Хускварна осложнен тем, что для этого требуются специфические инструменты, которые обычно не входят в арсенал домашнего мастера. Но все из них можно либо купить в магазине автозапчастей, либо изготовить своими руками.

Помимо обычных наборов отверток и молотка, потребуются:

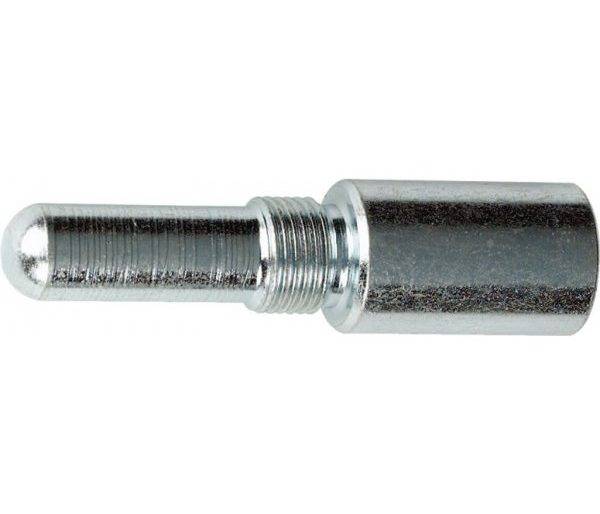

Поршневой стопор. Может быть заменен синтетическим шнуром от стартера с навязанными через 2–3 см узелками.

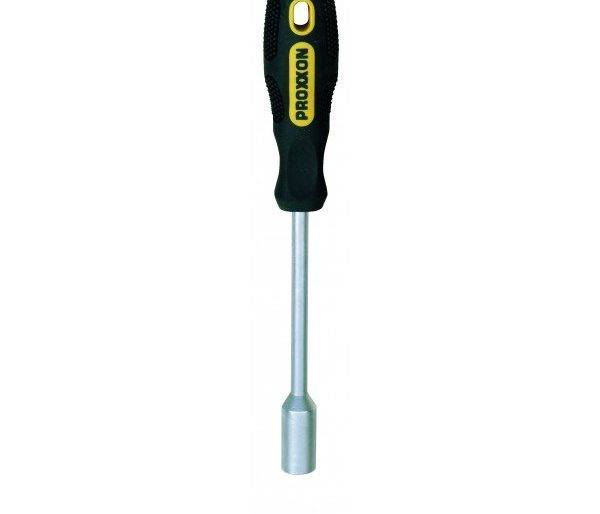

Отвертка под головки болтов на бензопиле. Они бывают специфические — в виде полукружий или звездочек.

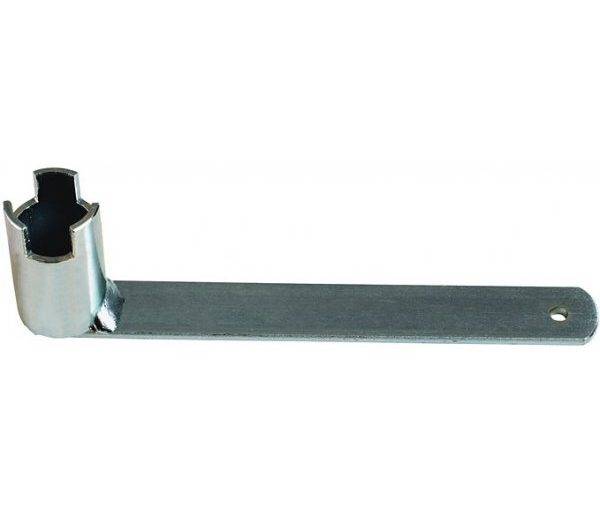

Ключ для регулировки сцепления.

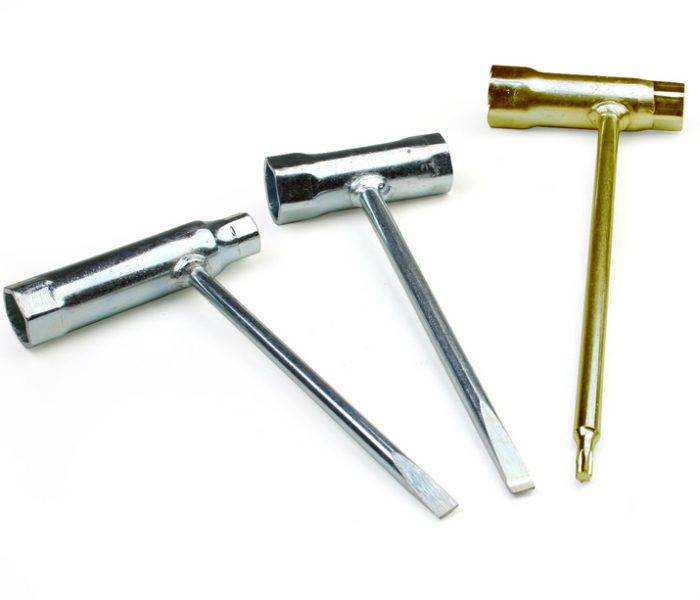

Свечной ключ комбинированный.
Компрессор для очистки внутренних объемов от опилок, пыли и грязи.

Если планируется очистка и устранение неисправностей цилиндропоршневой группы, то потребуется прибор для измерения компрессии и клей-герметик.

Порядок разборки бензопилы Husqvarna следующий:

снимается верхняя крышка;
отсоединяются аварийный тормоз и пильная шина с цепью;

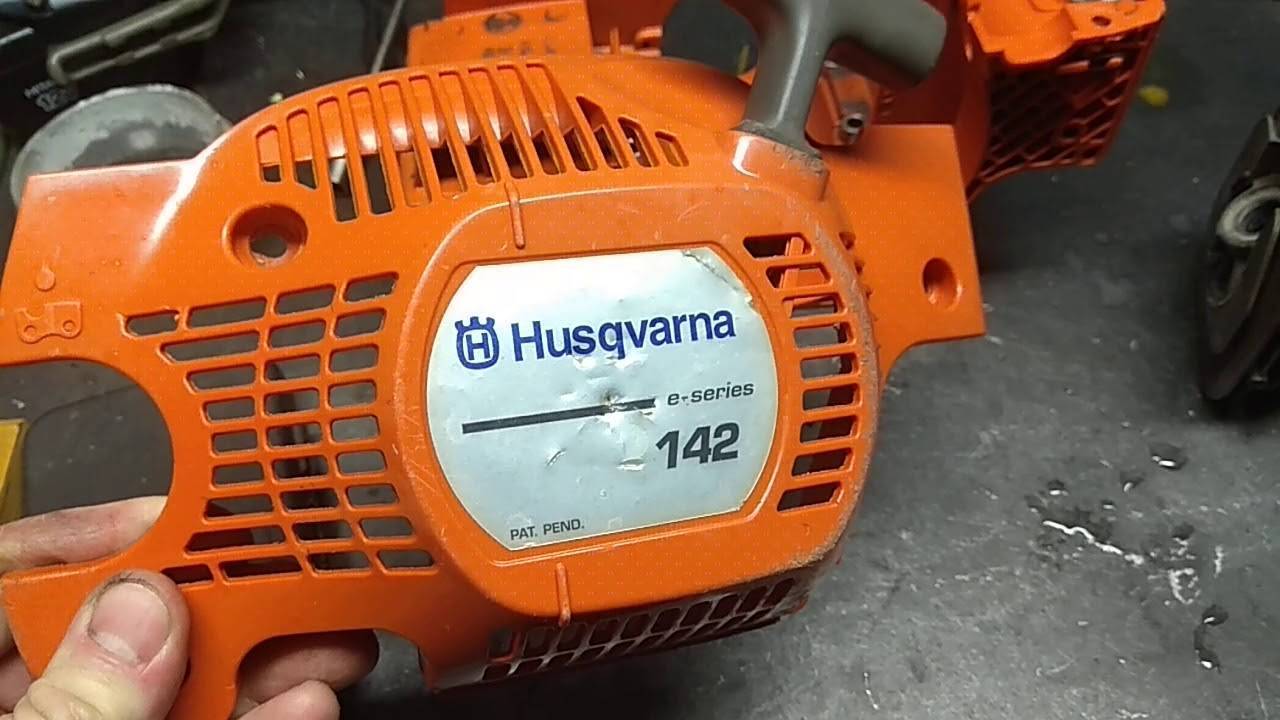

снимается стартер;
выкручивается свеча;
через свечное отверстие устанавливается поршневой стопор и демонтируется маховик (потребуются значительные усилия).

После этого отсоединяют переднюю рукоятку, за ним — карбюратор, масляный насос и в последнюю очередь — двигатель.

Устранение неисправностей системы зажигания сводится к замене вышедших из строя свечей на новые. Используются только свечи Champion RCJ7Y. Катушка зажигания в бензопилах Хускварна электронная, необслуживаемая, при выходе из строя заменяется полностью, как и стартер.

Необходимости в регулировке системы зажигания нет. Единственная неисправность, которая решается регулировкой — это установление зазора между маховиком и катушкой. Зазор устанавливается с помощью слесарных щупов. Стандартная величина — 0,2 мм.

Регулировка карбюратора

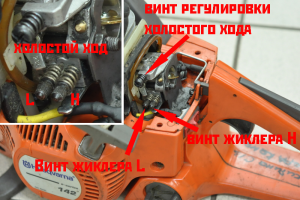

Карбюратор Husqvarna 142 имеет 3 регулировочных винта, маркированных H, L и T. Первый предназначен для установки впрыска на максимальных оборотах, второй — на малых, третий определяет параметры впрыска топлива на холостом ходу.

Вначале регулируется впрыск топливной смеси вхолостую проворотом винта L на ¼ оборота против часовой стрелки. Если пильная цепь движется — движение прекращают зажимом винта T. Настройка производится при зрительном и слуховом контроле — мотор не должен визжать, и из него не должен идти белый дым. Правильное положение винта определяется эмпирическим путем.

После этого зажимается акселератор бензопилы и точно таким же способом регулируется впрыск на высоких оборотах винтом H.

Подсос лишнего воздуха в карбюратор устраняется заменой порванного шланга — черной трубки, идущей к карбюратору либо его более плотной подгонкой.

Что нужно для ремонта Хускварны своими руками

Для проведения самостоятельного ремонта пилы Хускварна, необходимо иметь несколько специфических инструментов, которые можно купить в специализированных магазинах или изготовить самостоятельно. В первую очередь может понадобиться:

стопор для поршня — необходим для ограничения хода поршня через свечное отверстие. Применяется для того, чтобы открутить гайку маховика и сцепление (при необходимости его можно заменить шнурком от стартера с навязанными на него узелками);
отвертка регулировочная. На некоторых моделях бензопил Хускварна, регулировочные винты карбюратора выполнены в виде звездочки или полукруга;
ключ для сцепления. В зависимости от модели бензопилы могут использоваться разные виды ключей (можно изготовить из старой головки подходящего размера, обточив её под нужные размеры);

Совет: При ремонте любых бензоинструментов удобно использовать медицинский зажим и пинцет. Также потребуется иметь набор головок, шлицевую отвертку и набор ключей Torx.

Где находится сапун на триммере разных производителей инструментов

Зная, что собой представляет сапун на бензокосе или триммере, надо разобраться с местом его расположения. Исходя из того, для чего предназначен обратный клапан, можно сделать вывод о том, что находится он непосредственно в конструкции бензинового бака. На триммерах разных производителей обратный клапан находится в разных местах. Наиболее популярное место расположения устройства — на крышке бензобака. Однако располагаться деталь может не только на крышке, а в конструкции бензобака. Все зависит от производителя инструмента. Триммеры и бензокосы производства Stihl и Husqvarna имеют сапун, который находится на крышке бензобака. На фото ниже показано, как выглядит сапун.

Реже обратный клапан находится в стенке бензобака. Такое расположение можно встретить на устаревших моделях бензокос и бензопил, как показано на фото ниже.

Понимая принцип работы и назначение сапуна, не составит большого труда отыскать его самостоятельно на своем инструменте.

Технические характеристики

Сухой вес пилы составляет 4,4 кг. Модель укомплектована 2-х сильным экономичным карбюраторным двигателем внутреннего сгорания объёмом 40,9 см3.

Для работы силового агрегата используется смесь высокооктанового бензина и термостойкого полусинтетического моторного масла. Запас топлива для автономной работы составляет 300 мл.

Ресурс двигателя увеличен за счет изготовления деталей кривошипно-шатунной группы из кованой стали и нанесения на зеркало цилиндра износостойкого пористо-хромового покрытия.

Эксплуатационные возможности расширены:

наличием системы легкого запуска и виброгасителя;
применением высокоэффективной технологии очистки воздуха Air Injection;
упрощенным обслуживанием легкосъемного воздухозаборника;
совмещенным управлением воздушной заслонкой.

Производитель	Husqvarna
Производство (сборка)	США
Родина бренда	Швеция
Класс пилы	Бытовая
Мощность, л.с. (кВт)	2,2 (1,6)
Объем двигателя, см3	40,9
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Объем топливного бака, л	0,3
Объем масляного бака, л	0,2
Длина шины, см (дюймы)	40 (16)
Количество звеньев	56
Гарантия, лет	1
Вес, кг	4,4
Инструкция	Скачать

Вариант альтернативного топлива

Для заправки бытовых и профессиональных бензопил рекомендуется использовать не содержащей спиртовых компонентов и дополнительных присадок — автомобильный бензин типа АИ-92.

Вопрос о том, можно ли заливать 95 бензин в бензопилу до настоящего времени остается спорным. Теоретически, противодетонационные свойства бензина АИ-95 выше, чем у стандартного топлива АИ-92, но на практике лучше отдать предпочтение второму варианту.

Проблема заключается в том, что для повышения противодетонационных характеристик в состав 95-го бензина производителями и реализаторами вводятся присадки, качество и эффективность которых у специалистов вызывает обоснованные сомнения.

Такое топливо не полностью отвечает требуемым характеристикам, не обладает должной стабильностью при длительном хранении. После 3-4-х месячной выдержки его рабочие свойства ухудшаются на 25-30%.

Почему не смазывается цепь

Масло не поступает на пильную гарнитуру в результате нарушения системы смазки цепи. Причины его следующие:

наличие дефектов в масляном насосе;
засорение фильтра, каналов;
дефекты сапуна;

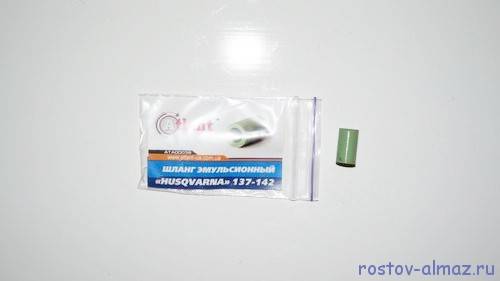

разрыв масляного шланга;
несовпадения масляного отверстия на корпусе пилы и шине;
неисправность шестерни привода.

Масляный насос отвечает за увеличенную или уменьшенную подачу масла и расположен с правой стороны бензопилы. Из-за его подтекания или загрязнения возможна недостаточная смазка. Его снимают после того, как раскручено сцепление.

Смотрите » ТОП-4 популярных модели бензопил ЭКО (ECO) и их характеристики

Регулировка подачи масла на цепь осуществляется путем настройки масляного насоса.

Ремонт Хускварна 142 Своими Руками Видео

Ремонт бензопилов Husqvarna 142 собственными руками

Почему вам нужно настроить карбюратор Husqvarna

Карбюратор является одним из важных механических компонентов, из которых состоит бензопила. В его задачах. смешивать топливо с воздухом и подавать полученную композицию в двигатель. Но в процессе работы бензопилы возникают ситуации, когда регулировка карбюратора Husqvarna становится необходимым. В зависимости от причин, настройка карбюратора бензопилы 142 и других серий выполняется для предотвращения следующих ситуаций:

наличие перебоев в работе двигателя, сопровождаемое его отключением;
чрезмерное потребление топлива при работе.

Поскольку карбюратор влияет на качество топлива, в первом случае потребность в настройках карбюратора пилы 137 или других профессиональных серий, таких как Huskvarna 240 или 260, предполагает влияние на достаточное количество горючего сырья, поступающего в карбюратор, для смешивания с масса воздуха. Известно, что максимальная производительность возможна только при определенном соотношении этих веществ. Второй момент регулировки бензопилы карбюраторного миксера обусловлен отсутствием входящего воздуха, что вызывает недогрев впрыскиваемого бензина с его выходом в виде густого дыма. Своевременное изменение параметров собственными руками для уменьшения количества вводимого топлива значительно снизит потребление этого продукта.

Ремонт сам по себе сохранит не только бюджет, но и время, затрачиваемое на транспортировку, и очередь в мастерской. То же самое относится к замене различных запасных частей в бензиновом инструменте, таком как цепь на бензопиле или универсальная головка триммера на моторном насосе или масла для электроприводов.

Когда вам нужно отрегулировать бензопилу карбюратора Husqvarna

Пренебрежение отклонениями в нормальной работе бензинового инструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Husqvarna может быть бесполезным, и необходимо будет заменить либо этот узел, либо уже компоненты двигателя, подверженные длительным тепловым или механическим нагрузкам. Поэтому, как только пила показала первые отклонения, необходимо произвести немедленный ремонт в виде простых корректирующих действий. Среди таких изменений в работе мы отмечаем:

Бензопила замедляется слишком медленно;
Инструмент не достигает максимальной мощности, и при загрузке он быстро падает;
Мотор часто останавливается;
При работе цепной пилы слышен сильный шум;
Бензопила освобождает не характерное количество дыма, увеличиваясь на каждом этапе нагрузки.

Что делать, если бензопила не заводится и дальше?

Если первичный осмотр ничего не дал или дефекты в процессе поиска были устранены, а бензопила и дальше не заводится, то искать нужно более серьезные причины. Выявлять и устранять такие поломки лучше всего в сервисном центре. Однако, при наличии опыта, отыскать и устранить их можно и самостоятельно. Что диагностировать и проверять?

Компрессию в цилиндре;
Компрессию в картере;
Работу карбюратора.

В первом случае проверка компрессии в цилиндре позволит выяснить состояние цилиндропоршневой группы (ЦПГ) бензопилы не желающей заводиться на холодную. Для этого понадобиться компрессометр. Прибор ввинчивается на место свечи зажигания и производится холостой пуск двигателя. Замер показаний позволяет судить о состоянии ЦПГ. При отсутствии компрессометра определить компрессию в цилиндре можно навскидку следующим образом:

Приложите палец к свечному отверстию;
Попытайтесь завести двигатель бензопилы.

Читать также Будка для таксы своими руками

Приложив палец к свечному отверстию и подергав стартер, можно проверить компрессию в цилиндре

Если почувствуете, что палец сильно втягивает в свечной канал, то с компрессией все в порядке. Отсутствие разряжения в камере, говорит о наличии неисправности. Цилиндропоршневая группа нуждается в более детальном осмотре, который даст представление о состоянии поршня и цилиндра, поршневых колец и подшипников.

Не завестись бензопила на холодную может и по причине отсутствия компрессии в картере двигателя. Основной причиной тому является повреждение прокладки, размещенной между цилиндром и картером. Выявить отсутствие компрессии довольно легко:

Отсоединяем верхнюю трубочку от карбюратора;
Наливаем в обычную пробочку бензин;
Погружаем в топливо снятую трубочку;
Дергаем несколько раз стартер.

Если топливо из крышечки всасывается при запуске стартера бензопилы, то с компрессией все в порядке. Если нет — смотрите прокладку.

Если топливо втягивается, то все в прядке – прокладка цела. В противном случае придется приобрести ремкомплект и произвести замену. Как это сделать посмотрите видео, почему не заводится китайская бензопила:

Запуск инструмента может быть осложнен неправильной работой карбюратора или его поломкой. Часто случается так, что в процессе распиловки происходит ослабление крепящих винтов и в цилиндр засасывает воздух. Проверьте надежность крепления карбюратора. Осмотрите его на предмет протечек топлива. Причин неисправности может быть масса. Точно определить неисправность, устранить ее и произвести тонкую регулировку карбюратора возможно только в сервисном центре.

Пройдя пошаговую дефектовку двигателя бензопилы, вы сможете найти неисправность, устранить ее самостоятельно и успешно завести свой рабочий инструмент. Не беритесь за те виды работ, в которых вы не уверены. Доверьте поиск и устранение неисправности специалистам из сервисного центра.

Каждый человек, который знаком с бензоинструментом знает, что иногда техника работает с перебоями, а может в один момент заглохнуть и больше не завестись. Причин, по которым не заводится бензопила очень много, постараемся рассмотреть наиболее частые из них.

Бензопила не заводится на горячую

В тех случаях, когда бензопила не заводиться на горячую, нужно провести визуальный осмотр всех основных узлов бензопилы. Осмотр стоит начинать со свечи зажигания. Проверить искру, осмотреть поверхность электрода свечи, эти действия помогут установить направление, в котором следует искать проблему.

Неисправности в системе зажигания

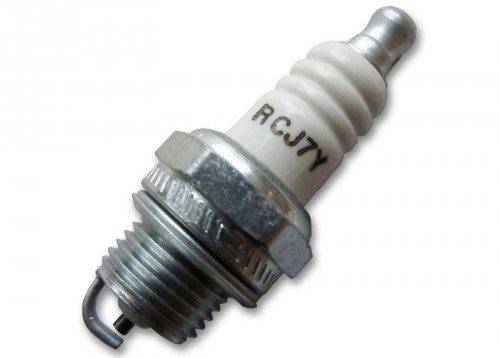

Если при осмотре свечи, обнаружено, что она мокрая и искрообразование на контактах не происходит, это значит, что проблему следует искать в системе зажигания, осмотреть катушку, проверить зазор между маховиком и контактами катушки. Так же можно проверить, как плотно колпачок высоковольтного провода сидит на свече, и саму свечу. Попробовать заменить её, на новую.

Читать также Где снять коттедж на новый год

Проблемы в топливной системе

Если при осмотре обнаружилось, что искра есть, а свеча сухая, значит проблемы в топливной системе. Её проверку следует начинать с топливного фильтра

Далее, нужно осмотреть топливный шланг и его крепление к карбюратору, обратить внимание, на подтеки топлива с карбюратора и наличие бензина в корпусе воздушного фильтра. Приступать к снятию карбюратора целесообразно, только если визуальный осмотр не позволил определить причину поломки

Характерный признак проблемы в топливной системе, это избыточное количество топлива в цилиндре двигателя. Как правило, признаками этого является чрезмерно мокрая свеча зажигания и наличие при этом искры на контактах свечи. В данной ситуации, необходимо перевернуть бензопилу таким образом, чтобы свечное отверстие было направлено в низ. Если при этом из цилиндра потечет бензин, значит причина того, что бензопила не запускается, это перелив топлива в двигатель.

С процессом регулировки карбюратора, можно ознакомиться на примере пилы Чемпион 254,, посмотрев видео инструкцию.

Технические характеристики пилы Husqvarna 365

Тип — бензопила;
Конструкция — ручная;
Мощность — 3900 Вт/л.с;
Шаг цепи — 0.375 дюйма;
Длина шины — 38 см;
Максимальная длина шины — 70 см;
Объем двигателя — 65.10 куб.см;
Вес — 6.00 кг;
Уровень шума — 114 дБ;
Емкость топливного бака — 0.77 л;
Емкость масляного бака — 0.42 л.

Бензопила Husqvarna 365 XP – это одна из наиболее спорных моделей на современном рынке садовых инструментов. С одной стороны, это – китайский аналог бензопилы Хускварна 5200, не имеющий практически ничего общего со шведским брендом. С другой – этот факт не мешает 365-ой модели пользоваться спросом среди покупателей, ведь бензопила обладает такими важными качествами, как надежность, долговечность и высокая производительность.

В конструкцию китайской бензопилы входят те же элементы и механизмы, которые можно встретить в любой пиле европейского производства. Помимо них, бензопила Husqvarna 365 XP получила несколько дополнительных опций, которые позволяют ей выгодно выделиться на фоне других садовых инструментов. Среди конструктивных особенностей бензопилы Husqvarna 365 XP следует выделить:

Наличие прочного магниево-алюминиевого картера позволяет бензопиле успешно справляться со своими задачами даже при длительной работе под экстремально высокими нагрузками;
Бензопила Хускварна 365 оборудована качественным масляным насосом, функция которого заключается в распределении смазочного материала на цепь инструмента. При необходимости, объемы подаваемого масла можно отрегулировать;
Наличие свободного доступа к винту натяжения пильной цепи – благодаря этому оператору не потребуется каждый раз снимать защитный кожух;
Клапан декомпрессии в устройстве отвечает за понижение давления в цилиндре бензопилы Хускварна 365;
Рукоятка расположена под углом для удобства при эксплуатации бензопилы. Органы управления находятся на боковой крышке, что существенно упрощает регулировку работы модели Husqvarna 365 XP.

Помимо всего прочего, китайский производитель оборудовал бензопилуХускварна эффективной системой облегченного запуска, наличие которой в разы продлевает сроки эксплуатации мотора и других узлов модели.

Устройство бензопилы Хускварна 142

Одно из главных преимуществ 142-ой модели шведской марки Husqvarna заключается в грамотном подборе ее комплектующих и высоком качестве фирменной сборки. Основа садового инструмента состоит из 2-тактного бензинового мотора, хромированный цилиндр которого имеет объем 30 см3. Запуск штатного ДВС выполняется путем вытягивания тросика ручного стартера. За приготовление и обогащение воздухом топливной смеси в комплектации ДВС отвечает фирменный японский карбюратор марки Walbro с коваными жиклерами и улучшенной системой впрыска горючего. Производитель укомплектовал двигатель топливным и масляным баком, объемом 370 и 190 мл соответственно.

Бензопила Хускварна 142 оснащена долговечным сцеплением, отвечающим за непрерывную связь двигателя с пильной гарнитурой. Все запчасти механизма изготовлены из прочной стали, обладающей устойчивостью к повышенной температуре и коррозии.

Для мгновенного воспламенения топлива в цилиндре ДВС садового инструмента Husqvarna отвечает фирменная система конденсаторного зажигания, в комплектацию которой входит свеча Champion RCJ7Y. Расстояние между электродами маховика и магнето в рабочем состоянии системы зажигания составляет 0,5 мм.

Для спиливания древесины бензопила Husqvarna 142 комплектуется высококачественной пильной гарнитурой, изготовленной из износостойкого сплава. В ее состав входит шина, длиной 38 см, а также цепь с шагом 0,325 «. За непрерывную смазку пильной гарнитуры отвечает масляный насос, работающий в полностью автоматическом режиме. Для возможности регулировки цепи без использования ручных инструментов компания Husqvarna предусмотрела свободный доступ к звездочке-натяжителю. За безопасную работу модели отвечает встроенный инерционный тормоз, который срабатывает во время каждого попадания цепи на проволоку, гвоздь или любой другой твердый предмет.

Бензопила Husqvarna 142 выделяется хорошей балансировкой и эргономикой. Все нужные для работы переключатели и кнопки расположены в задней части корпуса инструмента. Это упрощает эксплуатацию бензопилы в условиях сильно ограниченного пространства.

Вариант альтернативного топлива

Регулировка карбюратора бензопилы Хускварна 142 своими руками

Настройка карбюратора бензопилы Хускварна 142 дает возможность избавиться от ряда проблем.

В их перечень входит:

медленный разгон двигателя;
неспособность достичь максимального крутящего момента;
частое отключение двигателя;
появления громких стуков при работе инструмента;
увеличение количества потребляемого горючего.

Если вовремя не настроить карбюратор пилы, то это приведет к более серьезным поломкам, от которых пострадает двигатель и система зажигания.

Сначала нужно завести пилу и дать ее двигателю прогреться;
Далее винт L потребуется повернуть до достижения самых высоких оборотов мотора в режиме холостого хода;
Как только максимальные обороты будут достигнуты, винт L потребуется повернуть на 1/4 оборота в обратном направлении. Если во время этого цепь пилы начинает вращаться, то винт T следует повернуть против хода стрелки часов до момента полной остановки цепи:
Регулировка винта H проводится на 10-секундном интервале работы мотора на максимальных оборотах. При этом винт следует постепенно повернуть на 1/4 оборота по ходу стрелки часов. Если во время этого мотор пилы не набирает максимальные обороты, то винт потребуется повернуть снова на 1/4 поворота. Слишком малые обороты будут сопровождаться громким визжанием инструмента, а слишком высокие – увеличением количества выхлопных газов;
Для регулировки винта T нужно поворачивать его по ходу стрелки часов до момента, пока цепь не начнет вращаться. Сразу после этого винт нужно повернуть в обратном направлении, пока цепь не остановиться.

Выполнив все эти действия, владелец Хускварна 142 сможет стабилизировать работу инструмента, сократить расход горючего, а также уберечь важные детали пилы от повышенной нагрузки.

Бензопила: вопросы и ответы. Часть 3.

Итак самые популярные запросы последних нескольких месяцев:

Вопрос: «Какая компрессия должна быть у двигателя бензопилы?»

Ответ: Нормальной компрессией для бензопил считается 8-12 атмосфер (0,8-1,2 МПа). При компрессии ниже 8 атмосфер двигатель не будет выдавать необходимую мощность, крутящего момента не хватит для стабильной работы бензопилы. Как замерить компрессию в двигатели бензопилы? Для этого необходим компрессометр — устройство для замера компрессии. Замеры проводятся на горячем двигателе. Иногда для диагностики проводят замеры и на холодном, дабы по различию результатов установить причину неполадок.

Пошагово: Снимаем крышку бензопилы. Откручиваем свечу. Крайне желательно демонтировать карбюратор или же снять воздушный фильтр. После этого наконечник компрессометра вставляется в свечное отверстие двигателя бензопилы и стартовым шнуром вращаем поршень до достижения максимальных показаний компрессометра.

Самой частой причиной падения компрессии является износ колец. Проверить это можно весьма просто- после того как Вы обнаружили, что у Вашей бензопилы показатель компрессии ниже нормы залейте в цилиндр 10-20 миллилитров масла и проверьте компрессию еще раз. Если показатели выросли, то дело в износе колец.

Посмотрите видео о замере компрессии в бензопилах:

Вопрос: «Что такое сапун? Где он находится в бензопиле?»

Сапун- клапан, задачей которого является нормализация давления в бензобаке по мере расхода топлива. Для чего необходимо нормализовать давление? Так как бензин вырабатывается, а крышка бензобака герметична, то в баке образуется вакуум, а значит давление на его стенки существенно возрастает. Сапун выравнивает давление в баке с атмосферным. Находится в самом бензобаке. Его засорение может привести к плохому запуску бензопилы или делает его невозможным. Прочистит его очень просто — иголкой.
