Вводной автомат перед счетчиком или после счетчика: как подключить, нужно ли его ставить, на сколько ампер, схема подключения, как правильно подсоединить

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть. Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Недопустимые ошибки при покупке

Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.

Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.

Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.

Автомат до счетчика или как правильно подключить электросчётчик в частном доме

Менял на днях проводку частично у себя в частном доме и решил сразу поменять прибор учёта электроэнергии.

Дом питается электричеством от одной фазы и элекстросчётчик купил тоже однофазный Называется счётчик СЭО-1.20Д., максимальный ток 80 ампер. Счётчик изображён на картинке. За информацией что и как делать, я пошёл в местное отделение энергосбытовой компания и там написал заявление, что я снимаю старый электросчётчик,

а значит и пломбу на нём и буду устанавливать новый электросчётчик вместо него. И тут же в кабинете работникам энергосбыта я сказал, что я хочу установить

автоматический выключатель до счётчика, т.е. на вводе электричества в дом с уличной стороны и устройство защитного отключение (УЗО) после

электрического прибора учёта. На что они мне категорически запретили ставить автомат до счётчика, несмотря на мои удивления и возмущения.

В правилах (ПУЭ), и также по технике безопасности и вообще согласно нормальной логики автоматический выключатель должен стоять на самом вводе в дом электричества 220 вольт.

Пол дня я наверно в конторе энергосбыте убеждал, доказывал, спорил.

На что они мне отвечали, типа нет у нас такой информации и что если будет стоять выключатель до счётчика, то я теоретически могу подключаться к нему и воровать электроэнергию.

Как раз на пике нашего спора, в кабинет случайно зашёл ихний главный инженер, который сказал, что автоматический выключатель не только можно, но и нужно устанавливать на вводе в дом, т.е. до электросчётцика.

Кстати такие небольшие электрощитки продаются в большом ассортименте в электромагазинах.

Это я к тому, что работники энергосбыта искуственно на пустом месте создают трудности, буквально вставляют палки в колёса людям из-за свой некомпетентности, не имея информации что и как можно и нужно делать, а может и не зная или не понимая сути вопроса.

В итоге я установил автоматический выключатель до счетчика на 50 ампер на улице прямо рядом с вводом в дом 220 вольт. На 50 ампер потому что планирую выполнять сварочные работы сварочным инверторным аппаратом, который включается в розетку естественно после счётчика и ток в сети 220 вольт при сварке возможно будет теоретически подниматься до 30-40 ампер.

Поместил этот выключатель в специальный пластмассовый щиток, купленный в магазине за 150 рублей.

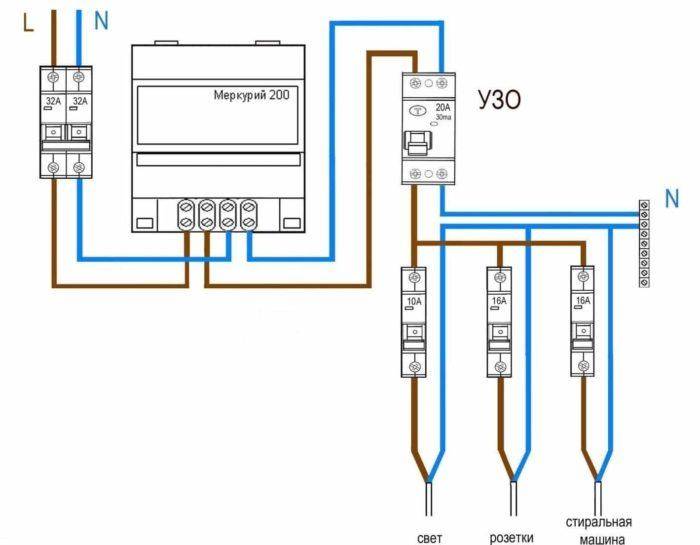

А внутри дома в кладовке установил элекросчётчик и после него (УЗО) устройство защитного отключения на 32 ампера. Два эти выключателя через как бы счётчик соединяются между собой проводом ВВГ 2х10 квадратов. К сварочной розетке подходит провод 2х6 квадратов, а к остальным розеткам и освещению где-то 2х2,5 а где-то 2х1,5 квадрата.

Когда все эти работы закончил, то пригласил работника энергосбыта. Он быстренько опломбировал новый электросчётчик, заклеив липкой лентой болт закручивающий крышку счётчика и автоматический выключатель на улице, точнее электрощиток с выключателем. Он тоже наклеил эту липкую специальную ленту на корпус и крышку щитка с выключателем (смотреть на картинке).

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

• Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
• Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

• Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
• Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
• Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

• В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
• С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
• D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

Разновидности данного счётчика

Изделия представлены в трёх базовых разновидностях, комплектуемых по желанию покупателя.

В технических характеристиках данной модели величины базового (предельного) электротока соответственно составляют 5 (60) и 10 (100) ампер. Класс точности – 1 или 2. Прибор оборудован телеметрическим выходом.

1.120Д

От предыдущей модификации аппарат отличают величины рабочих и предельных электротоков 5(80) или 5 (100) ампер, степень точности – только первая. Остальные критерии аналогичны.

Эта модификация выполнена с токовыми характеристиками 5 (100) ампер и наличием импульсного выхода.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт.

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

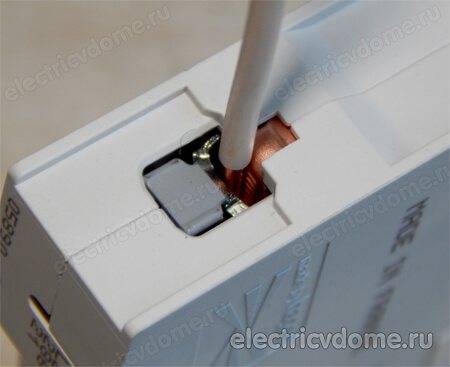

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка — 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ.

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей.

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Как правильно установить электросчетчик

Переходить ли на многотарифный план?

Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?

Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.

Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?

Правила подключения счетчика электроэнергии:

Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.

Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу? Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке

Замена пакетного выключателя на автомат

Демонтаж старого оборудования обычно вызван подгоранием контактов в домах старого образца. Подчинить такую поломку невозможно, поэтому и требуется заменить пакетный выключатель современным автоматическим аналогом.

Существует два метода, применяемых для ремонта:

1. Сгоревший переключатель демонтируется, однако провода просто перекручиваются между собой — щиток продолжает работать, но не имеет никакой защиты от перегрева.
2. Переключатель заменяется на автомат защиты.

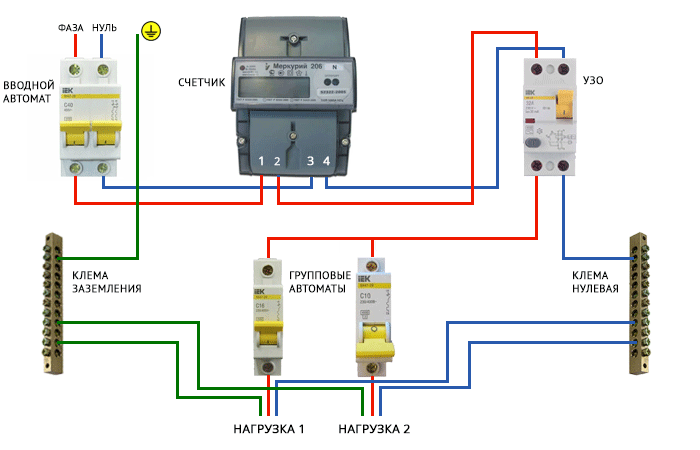

Схема включения прибора учета не изменяется: выбранный вводный автомат подключается аналогично своему предшественнику.

Установка вводного автомата

Не имеет большого значения то, устанавливается ли автомат после счетчика или до него. Единственный момент состоит в том, что монтаж до электросчетчика требует обязательной опломбировки. Дополнение счетчика установленными предохранителями также необходимо.

При расположении надо учитывать, чтобы вводный проводник был проложен точно до автомата защиты и был предрасположен к следующим нагрузкам:

• осветительные приборы;
• розетки;
• количество подключаемых электроприборов;
• техническое оборудование.

Все нагрузки необходимо суммировать для выбора трёхфазного устройства ввода, который и нужен для избежания перегрева проводов.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Инструменты для установки розетки

Чтобы правильно сделать розетку в стене своими руками, обязательно потребуется хотя бы минимальный набор инструментов, предназначенных для электромонтажных работ. Собственно это:

• две отвертки категории шлиц с шириной жала 2 и 4 мм;
• две отвертки категории крест (маленькая диаметром 2 мм, большая — 3 мм);
• отвертка-индикатор «ноль — фаза», «разрыв цепи»;
• монтажный нож;
• молоток;
• пассатижи, молоток, кусачки-бокорезы.

Заметка: ручки инструментов должны быть изготовлены (либо покрыты) изолирующим материалом, или иметь специальные изолирующие насадки.

Возможно, при установке розетки не помешает иметь и специальные клещи, предназначенные для зачистки концов провода. Вещь очень удобная, и стоит недорого.

Нюансы установки защитного прибора

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

• На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
• Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
• Систему TN-C занулять не требуется.
• Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
• Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
• Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
• Ввод можно делать на нижние или верхние клеммы.
• Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
• Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
• Для линии с токами пульсации нужные устройства типа А.

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Преимущества прибора

Прибор характеризуется следующими достоинствами, присущими современному изделию, одновременно сохранившему традиции надёжности моделей советской эпохи:

• простотой конструкции и надёжностью в эксплуатации. Подтверждение этому – пятилетний гарантийный срок;
• высокой точностью измерений;
• наличием большого количества исполнений, позволяющих потребителю выбрать устраивающую его комплектацию;
• возможностью удалённого контроля показателей – потребителям не обязательно лично встречаться с контролёрами энергонадзора;
• простым подключением;
• разумной ценой, учитывающей особенности комплектации.

Широкий ассортимент продукции полностью прошёл сертификацию по государственным стандартам, устанавливающим требования качества к измерительным приборам.

Назначение вводного автомата

Необходимость установки автоматического выключателя обуславливается защитной системой электрической проводки от перегрузки и опасности коротких замыканий. Вводный автомат блокирует вероятность полного обесточивания дома.

Входной автомат обеспечивает защиту проводов от перегрева, который может спровоцировать пожароопасную ситуацию. Причиной перегрева кабелей обычно становятся длительные нагрузки на всю электросеть объекта. Автомат защиты содержит тепловой и электромагнитный расцепитель, позволяющий предотвратить перегрев проводов. Коммутационный аппарат необходим для обесточивания здания в случае проведения ремонта или возникновения локальных аварий сети.

Комплектация однофазного электросчетчика

О прохождении соответствующей проверки свидетельствует наличие пломбы. Итак, где же лучше повесить счётчик: Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания. Основные требования Основные правила монтажа и подключения приборов учета определяются п. Расскажите о нюансах подключения которые известны вам.

При этом питание на электросчетчик подается от трансформаторов, которые установлены на вводных силовых шинах

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? О прохождении соответствующей проверки свидетельствует наличие пломбы

Однако, при отрицательных температурах, аппарат может показывать неправильные данные. Выбор места установки электросчетчика Рассмотрим, как правильно установить электросчетчик в частном доме

Инструкции Схема подключения однофазного электросчетчика Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного механического он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т

Как подключить счётчик

Причем не только на фазе, но и на нейтрали. Схема подключения трехфазного счетчика Трехфазные счетчики применяются для учета электроэнергии, как правило, на объектах с присоединенной мощностью более 12 кВт более 60 Ампер , а так же при наличии трехфазного электрооборудования вне зависимости от мощности. При этом будут сэкономлены средства, которые пришлось бы заплатить за работу электромонтера по установке прибора учета электроэнергии. Оплату их приобретения и подключения производит собственник помещения.

Третий фактор — цена и репутация. Монтаж всех устройств производят также на DIN-рейку. Стоит ли соглашаться?

Третий фактор — цена и репутация. Протяжка контактов Наверняка, если человек производил монтаж электропроводки в квартире самостоятельно, он уже знает, что контакты соединений должны быть достаточно плотными для предотвращения нагрева и выхода из строя проводов. Сняв первый слой изоляции, согласно необходимой длине отмеряют участок кабеля. Оплату их приобретения и подключения производит собственник помещения. Затем в рейку до щелчка вставляются подключаемые зачищенные контакты. Подключение дома к электросети — Щитки и провода — Все по уму
