Шаг дюймовой резьбы представляет собой ключевой параметр резьбовых соединений, который определяет расстояние между соседними витками или количество витков на единицу длины. В отличие от метрической системы, где шаг измеряется в миллиметрах как расстояние между вершинами соседних витков, дюймовая система использует обратную логику. Здесь основным показателем служит количество витков, размещающихся на отрезке длиной один дюйм (25,4 мм).
Правильное понимание данного параметра критически важно для обеспечения качественных резьбовых соединений в машиностроении, сантехнических работах и других технических областях. Точные калибры позволяют контролировать соответствие нарезанной резьбы заданным параметрам и обеспечивать надежность соединений. Погрешности в определении шага могут привести к браку деталей, повышенному износу инструмента и снижению прочности соединений.
Принципы измерения шага дюймовой резьбы
Дюймовая система резьбы кардинально отличается от привычной метрической по способу обозначения основных параметров. Если в метрической резьбе шаг P выражается в миллиметрах и показывает расстояние между соседними вершинами витков, то в дюймовой системе используется параметр TPI (Threads Per Inch) — количество витков на дюйм длины.
Математическая связь между этими системами выражается формулой: P = 25,4 / TPI, где P — шаг в миллиметрах, а TPI — количество витков на дюйм. Например, при TPI = 20 шаг составляет 25,4 / 20 = 1,27 мм. Данное соотношение позволяет переводить параметры между системами и обеспечивать совместимость при международном сотрудничестве.
Число витков на дюйм именуется шагом TPI, тогда как в метрике под шагом подразумевается расстояние между соседними вершинами винтовой линии Р (мм).
Угол профиля дюймовой резьбы составляет 60°
для американских стандартов (UNC, UNF) и 55°
для британских стандартов (BSW, BSF). Эта особенность влияет на прочность соединения и требует использования соответствующего режущего инструмента при нарезании резьбы.
Методы определения шага дюймовой резьбы
Существует несколько практических способов определения шага дюймовой резьбы, каждый из которых имеет свои преимущества и область применения.
Инструментальные методы измерения
Резьбомер представляет наиболее точный и быстрый способ определения шага. Инструмент содержит набор шаблонов с различными значениями TPI, которые прикладываются к исследуемой резьбе. Совпадение профилей указывает на соответствующий шаг резьбы:
- измерение производится приложением шаблона к резьбе под углом 90°;
- проверяется плотность прилегания по всей длине витков;
- определяется отсутствие зазоров между шаблоном и резьбой;
- фиксируется значение TPI на соответствующем шаблоне.
Штангенциркуль позволяет измерить расстояние между определенным количеством витков с последующим расчетом. Метод требует хорошего освещения и увеличительного стекла для точного подсчета витков на измеряемом участке.
Расчетные способы определения
Метод подсчета витков заключается в измерении участка резьбы длиной 25,4 мм (1 дюйм) и подсчете количества витков на данном отрезке. Полученное число непосредственно соответствует значению TPI. При отсутствии возможности отмерить точно один дюйм можно измерить другую длину и пересчитать результат пропорционально.
Затем приложить линейку к резьбе, подсчитать количество витков, поделить на него дюйм и получить в итоге шаг.
Оттискный метод применяется для резьбы, доступ к которой затруднен. На резьбу наносится пластичный материал (пластилин, воск), получается негативный отпечаток, по которому производятся измерения аналогично прямому методу.
Практические приемы контроля
Метод подбора гайки остается одним из наиболее надежных способов проверки. Гайка с известными параметрами легко накручивается на болт с соответствующей резьбой без заедания и перекосов:
- берется набор гаек с различными стандартными шагами;
- поочередно проверяется посадка каждой гайки;
- определяется гайка с наилучшей посадкой;
- фиксируется соответствующий шаг резьбы.
Стандартные значения и размерные ряды
Дюймовая резьба подчиняется строгим стандартам, которые определяют соотношения между диаметром и шагом резьбы. Основные американские стандарты включают UNC (крупная резьба) и UNF (мелкая резьба), британские — BSW и BSF соответственно.
| Диаметр (дюймы) | UNC (витков/дюйм) | UNF (витков/дюйм) | BSW (витков/дюйм) |
|---|---|---|---|
| 1/4 | 20 | 28 | 20 |
| 5/16 | 18 | 24 | 18 |
| 3/8 | 16 | 24 | 16 |
| 1/2 | 13 | 20 | 12 |
| 5/8 | 11 | 18 | 11 |
| 3/4 | 10 | 16 | 10 |
| 1 | 8 | 14 | 8 |

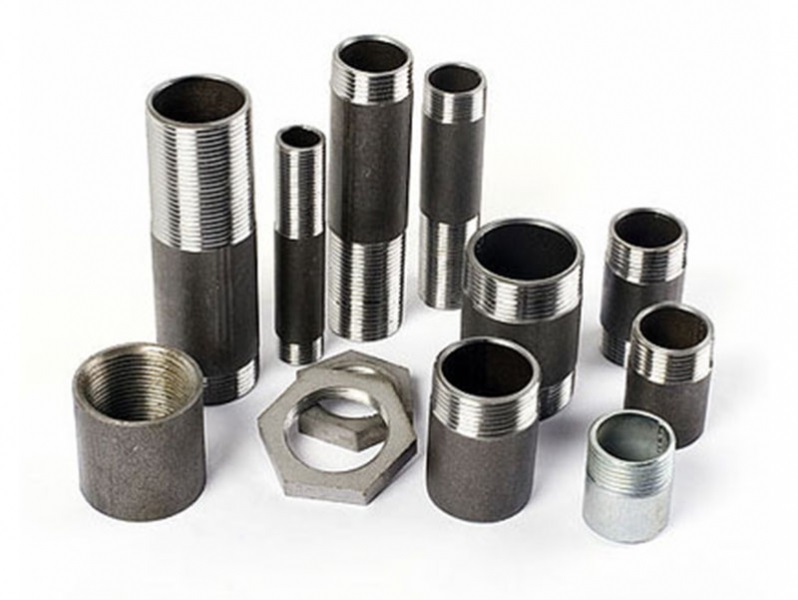

Трубная дюймовая резьба имеет собственную систему обозначений. Номинальный размер указывает внутренний диаметр трубы, а не наружный диаметр резьбы. Стандартные шаги составляют 28, 19, 14 и 11 витков на дюйм в зависимости от диаметра трубы.
Вариантов шагов — четыре: 28, 19, 14 и 11 ниток на дюйм.
| Размер трубы | Наружный диаметр (мм) | Витков на дюйм | Шаг (мм) |
|---|---|---|---|
| 1/8″ | 9,728 | 28 | 0,907 |
| 1/4″ | 13,157 | 19 | 1,337 |
| 1/2″ | 20,955 | 14 | 1,814 |
| 1″ | 33,249 | 11 | 2,309 |
Точность изготовления резьбы регламентируется классами допусков. Для дюймовой резьбы применяются классы 1A, 2A, 3A для наружной резьбы и 1B, 2B, 3B для внутренней резьбы, где цифра 1 соответствует грубой точности, 3 — высокой точности.
Применение в различных отраслях промышленности
Машиностроительная отрасль широко использует дюймовую резьбу в производстве оборудования, ориентированного на экспорт или при изготовлении компонентов для импортных машин. Крепежные элементы с дюймовой резьбой обеспечивают совместимость с международными стандартами и позволяют унифицировать производственные процессы.
Автомобильная промышленность применяет дюймовую резьбу преимущественно в производстве автомобилей американских марок и при изготовлении запасных частей. Особенно важно соблюдение параметров резьбы в ответственных узлах:
- крепление колес и тормозных дисков;
- соединения в двигателе и коробке передач;
- элементы подвески и рулевого управления;
- крепления кузовных панелей и агрегатов.
Сантехническая область традиционно использует трубную дюймовую резьбу для соединения труб, фитингов и запорной арматуры. Стандартизация параметров обеспечивает взаимозаменяемость компонентов различных производителей и упрощает монтажные работы.
Практические рекомендации по работе с дюймовой резьбой
Выбор режущего инструмента требует точного соответствия параметрам обрабатываемой резьбы. Метчики и плашки должны иметь правильный угол профиля и соответствующий шаг. Использование несоответствующего инструмента приводит к браку деталей и повышенному износу оснастки.
Контроль качества нарезанной резьбы осуществляется комплексом методов. Специализированные компании, такие как Sitomo, предлагают широкий спектр измерительных инструментов и калибров для контроля параметров резьбы. Правильная организация контроля включает:
- проверку шага резьбы резьбомером или шаблонами;
- контроль диаметральных размеров микрометрами или скобами;
- оценку качества поверхности и отсутствия дефектов;
- функциональную проверку сопряжением с ответной деталью.
Для измерения шага дюймовой резьбы используют специализированные приспособления и таблицы.
Смазочно-охлаждающие жидкости при нарезании дюймовой резьбы подбираются в зависимости от обрабатываемого материала. Для стали применяются эмульсии на основе минеральных масел, для алюминия — специальные составы, предотвращающие налипание материала на инструмент.
Часто задаваемые вопросы
Как перевести дюймовую резьбу в метрическую?
Прямой перевод дюймовой резьбы в метрическую невозможен из-за различий в профиле и шаге. Однако можно рассчитать эквивалентный шаг в миллиметрах по формуле P = 25,4 / TPI. Например, резьба 1/4″-20 UNC имеет шаг 25,4 / 20 = 1,27 мм, что близко к метрической резьбе М6×1,25.
Можно ли использовать метрический инструмент для дюймовой резьбы?
Использование метрического инструмента для нарезания дюймовой резьбы недопустимо из-за различий в угле профиля. Метрические метчики имеют угол 60°, что может привести к неправильному профилю резьбы и снижению прочности соединения.
Как определить направление дюймовой резьбы?
Большинство дюймовых резьб имеет правое направление (по часовой стрелке при закручивании). Левая резьба применяется в специальных случаях и обозначается дополнительно буквами LH (Left Hand). Направление определяется визуально по наклону витков.
Чем отличается трубная резьба от машинной дюймовой?
Трубная резьба имеет угол профиля 55°
и предназначена для герметичных соединений. Номинальный размер соответствует внутреннему диаметру трубы. Машинная дюймовая резьба имеет угол 60°
и номинальный размер соответствует наружному диаметру стержня.
Как проверить качество нарезанной дюймовой резьбы?
Качество проверяется комплексно: измерением шага резьбомером, контролем диаметров калибрами, оценкой шероховатости поверхности и функциональной проверкой сопряжением с ответной деталью. Особое внимание уделяется отсутствию задиров, сколов и других дефектов.
Какие допуски применяются для дюймовой резьбы?
Дюймовая резьба имеет классы точности от 1 до 3, где 1 — грубая точность, 3 — высокая точность. Для наружной резьбы применяются классы 1A, 2A, 3A, для внутренней — 1B, 2B, 3B. Класс 2 является наиболее распространенным для общего машиностроения.
Заключение
Шаг дюймовой резьбы представляет собой фундаментальный параметр, правильное понимание которого обеспечивает качество резьбовых соединений в различных отраслях промышленности. Освоение методов измерения и контроля данного параметра позволяет специалистам эффективно работать с дюймовыми стандартами и обеспечивать совместимость с международными требованиями.
Современные измерительные инструменты и методики контроля обеспечивают высокую точность определения параметров резьбы. Соблюдение технологических требований при нарезании и контроле дюймовой резьбы гарантирует надежность и долговечность резьбовых соединений в ответственных узлах машин и механизмов.
