Установка
Установка приточного клапана начинается с выбора места. Оптимальным вариантом является участок стены между отопительным радиатором и окном. Такое размещение прибора будет способствовать нагреванию приточного воздуха и позволит сделать клапан не очень заметным. Предпочтение лучше отдавать несущей стене жилого дома, а выход делать на лоджии или балконе, при условии, что они не выходят на оживлённую автомагистраль или промышленную зону. При установке клапана над окном следует отступить от откоса 30 см – это предотвратит промерзание вентканала.
После того как место будет выбрано, можно приступить к монтажным работам. Для этого следует выполнить ряд последовательных действий.
- Подготовить стену. В случае облицовки внешней стороны стены керамогранитной плиткой, обшивку необходимо временно снять. Со стороны помещения следует нанести разметку, обведя карандашом контур трубы воздуховода.
- Пробурить отверстие.Для более эффективного пылеудаления можно оборудовать пылесборник. Для этого нужно при помощи малярного скотча приклеить пакет к стене, подставив под него пластмассовую чашку. Сверху к пакету следует присоединить пылесосный шланг, после чего включить пылесос синхронно с буром. При этом крупные куски бетона или кирпича будут падать в чашку, а мелкая пыль отсасываться пылесосом. Бурение необходимо проводить под уклоном наружу: это предотвратит попадание влаги в помещение. Рабочую зону требуется время от времени увлажнять.
- В холодных климатических зонах отверстие рекомендуется сделать немного шире. Это нужно для обустройства дополнительного слоя теплоизоляции, который выполняют при помощи вспененного полимера.
- Установить гильзу клапана. Монтаж производится со стороны помещения методом вкручивания.
- Поставить на место корпус и крышку, а с наружной стороны установить и закрепить решётку.
- Закрепить корпус и панель со стороны помещения, после чего поставить на место фильтр с заслонкой.
- Зафиксировать крышку.
2 Типы исполнения устройств
Поток воздуха, направляемый из кухни или в ванной комнаты, давит на створку прибора. Благодаря этому происходит открытие устройства. Если не будет движения или появится обратная тяга, то давления на заслонку не оказывается. Под воздействием силы тяжести она переходит в закрытое положение.
По такому же принципу работает и тарельчатый клапан для вентиляции. Такие устройства можно использовать с естественной вентиляцией, потому что у них незначительное сопротивление открытию створки. Есть два вида исполнение этой конструкции:
- 1. Использование противовеса. Его обычно размещают внутри или снаружи клапана.
- 2. Смещение оси, на которой располагается створка.
Клапан обратного типа и его классификация
Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:
- исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
- исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
- в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
- по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
- исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
- по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.
Где используются клапаны обратного типа
В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.
Можно ли сделать обратный клапан своими руками
Зачем покупать обратный клапан, если его можно сделать самостоятельно. Конечно, не электронный, но работающий эффективно. О том, как сделать обратный клапан для вентиляции своими руками уже говорилось выше (примитивный мембранный).
Второй вариант клапана — модернизированная «бабочка». Потребуются:
- декоративная вентиляционная решетка;
- лист тонкого, мягкого пластика, наподобие пленки из флюорографического аппарата;
- нож или ножницы;
- пистолет с термоклеем.
Пленка вырезается так, чтобы по форме могла полностью перекрывать входное отверстие в решетке
При этом, ВАЖНО, посредине с обеих сторон оставляются небольшие ушки, за которые будущий затвор и будет приклеиваться к корпусу решетки. После этого пластинка сгибается ровно посередине на 45о и приклеивается
Полностью сгибать нельзя, иначе не будет закрываться. Решетка ставится на место. Клапан готов.
Один из вариантов самодельного клапана.
Эту же идею можно оформить по-другому. Прямоугольный лист бумаги разрезать посередине. По краям приклеить к решетке. Принцип хорошо виден на фото ниже.
Самодельный обратный клапан.
Похожие системы устанавливали на Руси в дымоходы русских печей, чтобы зимой мороз не пробирался в дом.
Фильтры для вентиляции
карманный фильтр для вентиляции
Качество атмосферного воздуха, подаваемого в здания вентиляционными системами, нередко бывает неудовлетворительным. Чтобы сберечь здоровье людей, необходимо очищать приточный воздух. На производственных предприятиях часто необходимо фильтровать и отработанный воздух, насыщенный механическими и химическими примесями.
Очищается воздух воздушными фильтрами для вентиляции. Фильтры всегда устанавливаются в вентиляционных системах промышленных предприятий, офисных комплексов, медицинских центров, современных жилых домов.
Виды фильтров для вентиляции
ячейковые фильтры грубой очистки
Согласно принципу действия воздушные фильтры для вентиляции бывают:
- насыпные или поглощающие;
- пористые.
Поглощающие насыпные фильтры для воздушной вентиляции заполняются гравием, фарфоровыми вкладышами, каучуковой крошкой, активированным углем, металлической крошкой или коксом. Материал для наполнителя зависит от назначения здания.
К пористым фильтрам можно отнести и тканевые: из хлопка или шерсти.
Воздушные фильтры обладают возможностью:
- грубой очистки – удерживают частицы больше 10 микрон;
- тонкой очистки – удерживают частицы 1 – 10 микрон;
- экстра тонкой очистки – удерживают частицы 0,1 – 1 микрон.
размещение фильтра в воздуховоде
Фильтры для тонкой очистки как правило производят из стекловолокна. Они бывают складчатыми, карманными и электростатическими. Широко применяемый наполнитель – активированный уголь, улавливающий и механические включения, и зловоние, опасные газы.
Фильтры экстра тонкой очистки выполняют из листов специальной субмикронной бумаги, склеенных между собой или стекловолокна.
В медицинских учреждениях, детских садах и школах устанавливаются комбинированные мультифильтры, способные улавливать все виды примесей.
Воздушные фильтры для систем вентиляции выпускаются в виде кассет или панелей, которые можно заменять. Для удобства размеры вкладышей стандартны. А корпус выполняется под диаметр воздуховода и может быть прямоугольным или круглым.
Аэрозольные фильтры
фильтр-поглотитель
Это отдельный вид воздушных фильтров для систем вентиляции, используемый в вытяжных системах. Аэрозольные фильтры предупреждает утечку вредных продуктов производства в атмосферу. Применяются они в основном в химической и атомной промышленности.
Аэрозольные фильтры обеспечивают совершенную очистку воздуха в помещениях фармацевтических предприятий и чистых цехов (где производятся точнейшие микросхемы).
Для очистки воздуха в вентиляционных системах в качестве воздушных фильтров применяются вихревые уловители, циклоны, рукавные фильтры, аппараты для аквамойки воздуха.
Достоинства и недостатки
Можно выбрать модель для металлопластикового окна
Как и все инженерные конструкции, вытяжные системы с использованием клапанов имеют свои плюсы и минусы.
Достоинства:
- Нет необходимости часто открывать окна для проветривания помещений. Меньше износ фурнитуры, в комнате меньше пыли и шума, снижается риск падений предметов с подоконника.
- Циркуляция осуществляется непрерывно, без участия человека. Воздух не застаивается, отсутствует повышенная влажность. Устройство может работать при любой погоде, самостоятельно открываясь и закрываясь.
- Производительность вентиляционных устройств намного выше, чем у приточных отверстий в пластиковых рамах.
- Компактные габариты. Приточный вентиляционный клапан можно легко спрятать за батареей или шторой в жилой комнате, не портя ее интерьер.
- Пластиковый клапан можно регулировать, увеличивая или уменьшая объем проходящего через него воздуха.
Недостатки изделия:
- Необходимость бурить в стене сквозное отверстие, чтобы построить систему и утеплять ее с целью недопущения образования конденсата и льда.
- Снижение температуры в помещениях при сильном морозе.
- Сложность обслуживания. Клапан нужно регулярно очищать от пыли и грязи, а доступ к нему может быть затруднен.
При выборе модели комнатных устройств нужно учитывать ряд факторов, чтобы обеспечить качественную и постоянную циркуляцию воздуха.
Особенности конструкции различных типов клапанов
Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.
Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.
Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.
Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.
Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.
На что обратить внимание при выборе
Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.
Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.
Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.
При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы
Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.
Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:
- тип сечения;
- размеры клапана;
- используемый материал;
- конструкция;
- целевое назначение;
- марка производителя.
Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.
Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
Особенности монтажа воздуховода
Перед установкой клапана необходимо определиться с местом его расположения. Лучшим для этой цели считается место возле радиатора отопления на несущей стене.
Устройство приточного прибора: 1 — внешний кожух; 2 — вентилятор; 3 — фильтр; 4 — утепленный кожух; 5 — регулируемый корпус; 6 — декоративная панель с выключателем; 7 — керамический элемент
- Шаг 1. Бурение отверстия для установки воздухообменника. Диаметр отверстия должен быть немного больше трубки клапана. Это позволит правильно выставить устройство и надёжно зафиксировать его в стене.
- Шаг 2. Снаружи на стене в районе размещения устройства необходимо предусмотреть защиту от дождя. Если нет возможности этого сделать ( выход клапана будет располагаться в недоступном для работы месте), отверстие нужно проделать с небольшим наклоном в сторону улицы. Так дождевые капли не будут попадать в прибор.
- Шаг 3. Устанавливается приточный клапан в стену и фиксируется с помощью строительной пены.
Для установки прибора потребуется пробурить стену
Тонкости, которые нужно знать
Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:
Под подоконником, рядом с батареей.
На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).
В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.
Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком
В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно
Виды заслонок для вентиляции
Вентиляционные заслонки различаются по принципу действия, назначению, форме, габаритам, способу установки и ряду иных параметров.
Способ установки
Существуют элементы, предназначенные для вертикальной или горизонтальной установки. Ориентация устройства определяется в первую очередь расположением воздуховода. Так, для вертикального вентканала следует использовать горизонтальную заслонку и наоборот. Пренебрежение этим правилом может сделать работу элемента менее эффективной.
Рама устройства может быть накладной, либо встраиваемой в вентканал. Первую удобнее монтировать, зато вторая практически не занимает места, полностью скрытая в воздуховоде.
Назначение
Помимо стандартных клапанов вентиляции, предназначенных для обыкновенных воздуховодов, существует несколько особенных категорий:
Противопожарные клапаны. Используются для плотной блокировки вентканалов, проходящих через перекрытия, стены и перегородки. Основная цель таких элементов системы – предотвращение распространения огня, дыма и прочих опасных продуктов горения по каналам вентиляции. Клапаны оборудуются термодатчиками, которые передают сигнал на пружинный замок, мгновенно захлопывающий металлическую створку.
- Клапаны дымоудаления. Устанавливаются в системах противодымной вентиляции. Обеспечивают отвод продуктов горения и подачу в задымленные помещения свежего воздуха.
Обратные клапаны. Имеют в конструкции пружину, автоматически блокирующую проход для воздуха, идущего в обратном направлении. Как правило, на центральной оси закрепляются две независимые створки. Клапан такой конструкции часто называют «бабочкой».
Количество лопастей
Стандартная заслонка имеет одну лопатку, повторяющую по форме сечение корпуса устройства. В обратных клапанах часто применяется створка, разделенная осью надвое.
Многолопастная заслонка имеет систему поворотных лопастей наподобие жалюзи, соединенных общей тягой. При приложении усилия, лопасти поворачиваются одновременно.

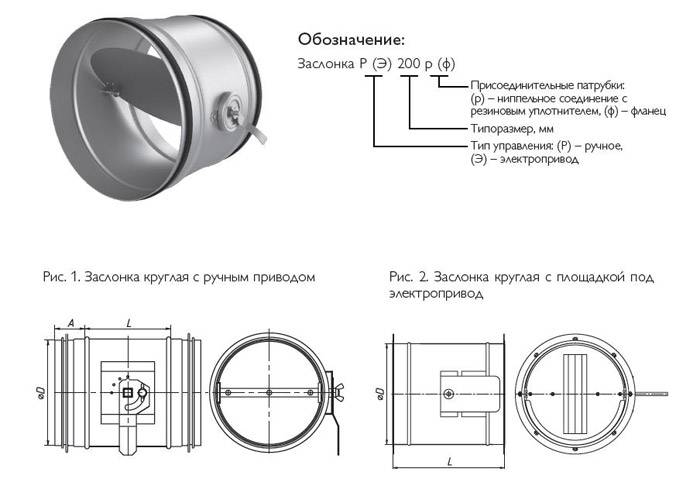

Вид привода
Здесь различают три основных вида устройств:
- С ручным приводом (механические). Маркируются литерой «Р». Поворотная ось устройства оканчивается рычагом или наконечником особой формы, позволяющим поворачивать лопасть гаечным ключом. Нередко на корпус наносится шкала транспортира, показывающая угол поворота лопатки.
- С электроприводом. Маркируются литерой «Э». На корпусе воздушного клапана имеется сервопривод, который присоединяется к штатной электросети и позволяет регулировать движение лопасти. Чаще применяются в воздуховодах большого сечения и автоматизированных системах.
- С пневмоприводом. Маркировка «П». От электрических моделей отличаются конструкцией привода.

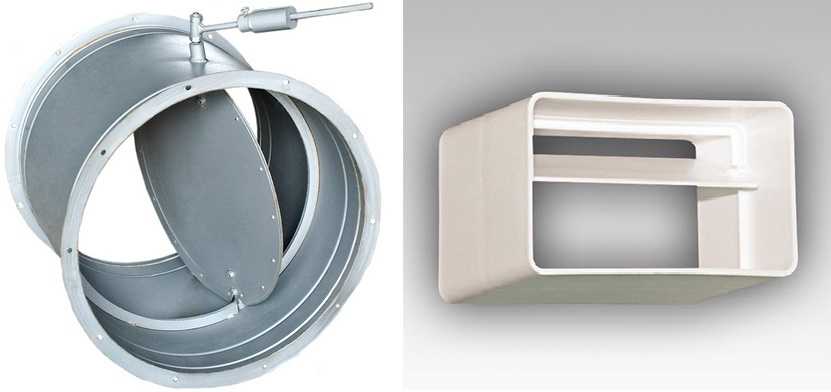

Форма и габариты заслонки
Наибольшее распространение получили заслонки круглой или прямоугольной формы:
- Круглые клапаны. Устанавливаются в вентканалах круглого сечения. Производятся, как правило, из оцинкованного листового железа толщиной 0,5-1 мм. Габариты элемента варьируются в пределах 25-125 см (дроссельные заслонки – 23,5-123,5 см). Протяженность зависит от сечения и может составлять от 5 до 7 см. ГОСТ допускает эксплуатацию клапанов при температурах от -30 до +400°С.
- Прямоугольные клапаны. Предназначены для воздуховодов прямоугольного сечения. Материал изготовления – листовой алюминий. Клапаны могут закрепляться в вентканалах ниппельным или фланцевым соединением. Сторона изделия составляет от 15 до 100 см. Изделия нестандартных размеров производятся по индивидуальным заказам. Температурный диапазон использования здесь уже: от -30 до +70°С.
Форма заслонки должна совпадать с формой сечения воздуховода и по возможности иметь такие габариты, чтобы элемент сидел в вентиляционном канале плотно и надежно. Для обеспечения герметичности щели можно заделать специальным составом.
Плотность закрытой заслонки
Показывает, какое количество воздуха может пройти в единицу времени через полностью закрытый элемент.
Как правило, параметр обозначается классами и может принимать значения от 0 до 4, где:
- 0 – плотность не требуется.
- 1-3 – регулировочные заслонки с нарастающим показателем плотности.
- 4 – отсекающие заслонки. Считаются самыми плотными, обеспечивают практически полную герметичность.
Устройство и принцип работы
Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.
Это обратные клапаны на трубу воздуховода
На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.
Другие варианты
Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.
