Воздушные безмасляные компрессоры

Основные отличия

В зависимости от особенностей уплотнителей компрессоры бывают со смазкой (масляные) и без нее (безмасляный). Рассмотрим их основные особенности и отличия.

В конструкции

В конструкции компрессора масляного типа используется система подачи масла (трубки, лубрикатор, насос). Дополнительно она усложняется также наличием нескольких отверстий на стенках цилиндра и его крышке. За счет наличия смазки трение между кольцами масляной системы и стенками цилиндра снижается до минимума. Поршень дополнительно монтируется разрезными маслосъемными кольцами с пазами для отвода смазки.

Безмасляные компрессоры имеют на поршне 2 вида колец. Уплотнительные предотвращают утечку газа, направляющие не дают поршню соприкоснуться со стенками цилиндра. Кольца изготавливаются из полимерных составов, графитовых соединений, фоторопласта.

НА ЗАМЕТКУ

. Кольца безмасляных компрессоров бесконтактные, поэтому износ наступает очень быстро. Из-за сниженного ресурса таких колец рабочий цикл изделия при высоком давлении составляет не более 200 часов.

В назначении

Условно компрессоры можно разделить на три большие группы: промышленные (наиболее мощные соответственно), полупромышленные (до 1000 л/мин) и бытовые. Последние представляют собой автономные устройства для воздухоподачи холодильникам, небольших установок, пневматических инструментов и пр. Выбор подходящей модели в этом случае зависит исключительно от личных предпочтений, типа и объема работ. Безмасляные – оптимальный вариант для краткосрочных работ, масляные – для длительных.

При выборе подходящего промышленного компрессора следует учитывать пару вспомогательных критериев:

• Тип газа – компрессоры масляного типа стоит выбирать очень тщательно, поскольку с некоторыми видами газа смазка может вступить в неконтролируемую реакцию и произойдет взрыв;
• Частота обслуживания – лучше выбрать агрегаты со значительным эксплуатационным ресурсом.

В эксплуатации

В процессе использования компрессора со смазкой ее уровень должен быть под постоянным контролем с периодическим добавлением нужного количества и заменой масла. Причем к применению рекомендованы специальные марки. Если речь о переносных (мобильных) моделях компрессоров, их необходимо держать строго в горизонтальном положении (иначе это чревато выливанием масла из бака).

У безмасляных компрессоров нет таких проблем, как у агрегатов с маслосистемой, но при этом подобные устройства требуют регулярной замены поршневых колец. Что касается остальных действий, связанных с обслуживанием компрессоров, (очистка фильтров, проверка аппаратуры и пр.), то здесь все идентично, независимо от типа агрегата.

Классификация безмасляных компрессоров

Классификация рассматриваемого оборудования проводится по нижеприведенным параметрам:

1. По показателю того, от сети какого напряжения может питаться оборудование. Существует два варианта исполнения: от 220В и 380В. Если ранее был популярны модели, которые питались от трехфазной сети, то сейчас большей популярностью пользуется компрессор безмасляный электрический, питание которого происходит от бытовой сети. Это связано с появление новых электродвигателей, которые могут питаться от сети 220В и давать существенную мощность.
2. Тип привода – существую модели, крутящий момент у которых передается от электродвигателя напрямую или через ременную передачу. При прямой передаче крутящего момента можно существенно уменьшить размеры устройства, а также исключить вероятность возникновения потерь – КПД передачи мощности более 90%. Ременная передача определяет наличие определенных потерь в мощности, а также увеличение размеров конструкции. Однако этот элемент выступает в качестве предохранителя существенного повышения нагрузки. Нежесткое соединение вала определяет то, что при существенном увеличении нагрузки ремень начинает проскальзывать, он сглаживает резкие скачки напряжения. Эти моменты определяют существенно увеличение срока эксплуатации. Также стоит отметить тот момент, что при прямом приводе работа практически бесшумная, а вращение шкивов с ремнем приводит к появлению шума. В некоторых случаях для снижения шума устанавливается определенный кожух.
3. По области применения также проводится определенная классификация: химические, энергетические, холодильные и так далее. Как правило, область применения отражается на конструктивных особенностях: размерах всего оборудования, размещение крепления, тип используемого материала при изготовлении, наличие защитных кожухов и многое другое.
4. Воздушные бесмасляные компрессоры также классифицируются по мощности. Выделяют следующие модели: низкого, среднего, высокого и сверхвысокого давления. В быту зачастую используют модели с низким и средним давлением, так как его достаточно для решения поставленные задач. В больших промышленных системах устанавливаются модели высокого и сверхвысокого давления. Их стоимость достаточно высока, как и сложность обслуживания.

Вышеприведенные моменты следует рассматривать при выборе компрессора. Обслуживание моделей бытового варианта исполнения довольно просто

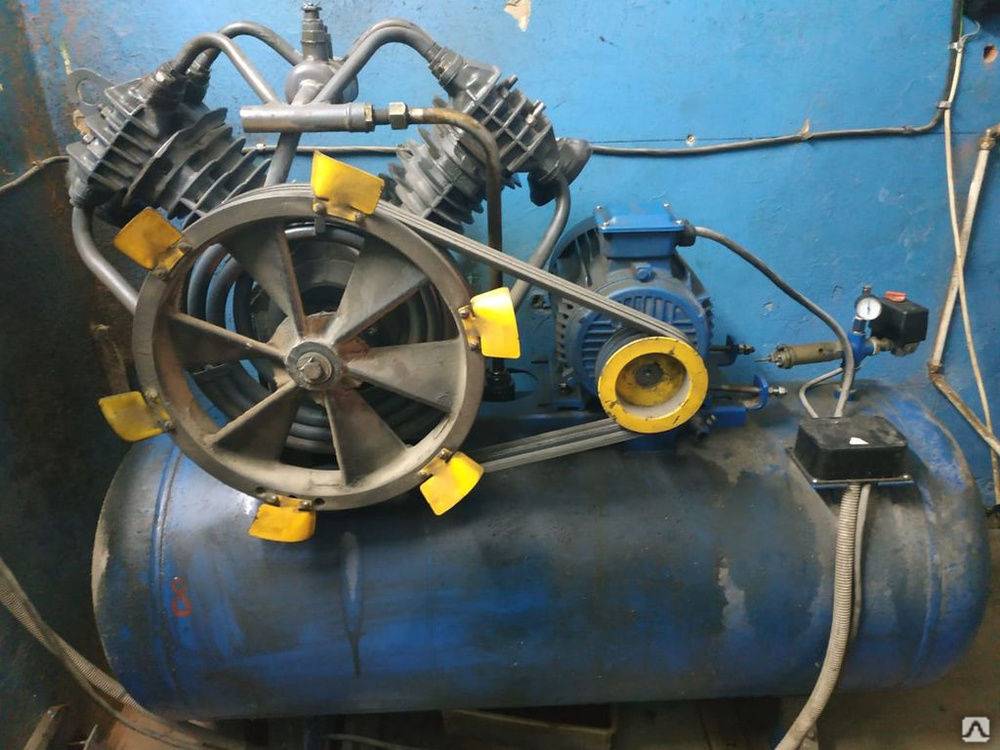

Зачастую нужно уделять внимание состоянию ременной передачи. Со временем ремень растягивается, стирается и изнашивается

Поэтому для обеспечения стабильной работы следует проводить периодическую замену этого элемента конструкции.

Особенность безмасляных приборов

Прежде чем принять решение, какой компрессор выбрать, нужно знать все особенности функционирования. Безмасляные приборы применяются, в основном, для отдельных видов работ небольших объемов. Преимуществом безмасляных компрессоров является простота обслуживания: они не требуют постоянной замены масла, а значит, дешевле в эксплуатации. Однако срок работы таких аппаратов значительно ниже, так как истираемость деталей высокая.

Рекомендуемое время работы безмасляного компрессора — до 15 минут в час. Если прибор будет включен более продолжительное время, это приведет к перегреву и поломке. Как правило, данные аппараты обладают небольшими габаритами, легко передвигаемы, имеют небольшой вес. Ценовая категория данного оборудования довольно высокая из-за применения дорогостоящего современного материала.

Сфера применения

Указанные нами плюсы и минусы не дают однозначного ответа на вопрос, какой компрессор лучше, масляный или безмасляный. Чтобы выбрать компрессор правильно (с маслом или без масла) , необходимо определить две главные вещи:

• В какой сфере он будет применяться.
• В каком рабочем темпе будет использоваться.

Существуют области применения пневматики, где установлены жесткие требования. Правила запрещают появления в нагнетаемом воздухе частиц масла. Поэтому безмасляные компрессоры – единственный выход. К таким сферам относятся:

• Медицина. Подача чистого воздуха нужна, к примеру, в стоматологической установке.
• Пищевая промышленность. Сжатый воздух используют для изготовления продуктов питания, упаковок. Фармацевтика. Для изготовления лекарств нужен только чистый воздух. Он не должен содержать даже количества примесей.
• Производство мягкой мебели.
• Покраска различных элементов, в том числе и автомобилей. У пневматических краскопультов масло никоим образом не должно попасть в краску.

Кроме таких важных отраслей, безмасляные компрессоры часто покупают для мелких работ. Он дешевле и вполне подходит для работы простыми пневматическими инструментами. Для подкачки шин, продувки воздухом. Безмасляные компрессоры не выдерживают длительного цикла. Но, например, шуруповерт работает очень недолго. Несколько секунд. За это время перегрева не будет.

Если же нет специфических задач по чистоте воздуха, то выбор всегда в пользу масляного компрессора. Его высокая производительность и возможность нужного давления используется на многих производствах. Масляные агрегаты подходят для ежедневной работы по несколько часов. Могут работать продолжительно. Масляные модели приобретают и для домашних работ. На даче, в доме, в гараже.

Плюсы и минусы масляных и безмасляных агрегатов

Основной недостаток  масляного компрессорного аппарата заключается в наличии масла в массе сжатого воздуха, но у данных изделий есть и другие минусы:

• дороговизна масла;
• дополнительное  обслуживание – замена старой смазки;
• потребность в контроле уровня масла;
• более высокая цена агрегата (по сравнению с безмасляными аналогами).
• более высокая цена агрегата (по сравнению с безмасляными аналогами).

Преимущества обычно перевешивают недостатки компрессорного масляного оборудования: высокий уровень производительности, продолжительный цикл работы, защита от перегрева.

Безмасляные компрессорные аппараты также имеют плюсы и минусы. Преимуществам и таких изделий являются:

• легковесность;
• демократичную стоимость;
• чистый сжатый воздух (без примеси масла).

Минусами агрегатов этого типа считаются: небольшая производительность, недостаточный уровень мощности и скромный ресурс.

Учитывая данную информацию, масляные компрессоры более надежны, и если вы располагаете нужной сумой денег, то лучше потратить их на оборудование с продолжительным сроком эксплуатации.

В нашей компании вам помогут подобрать компрессор для ваших задач в рамках заданного бюджета.

Советы по эксплуатации

Чтобы максимально увеличить срок службы купленного масляного компрессора, рекомендуется не игнорировать следующие советы:

• постоянный контроль за уровнем масла – обязательно требуется своевременно наполнять картер;
• с периодичностью раз в полгода возникает необходимость проводить комплексную чистку агрегата, благодаря чему повышается не только срок службы, но и качество работы;
• по завершении работ нужно всегда выключать регулятор выходного давления;
• вода из ресивера должна быть обязательно слита;
• не реже 1 раза в месяц требуется менять воздушный фильтр либо максимально качественно прочищать.

Принцип работы поршневого компрессора

Самым первым вариантом выпуска компрессорной установки был поршневой компрессор. Он нашёл очень широкое применение и широко используется на сегодняшний день, за счёт высоких показателей производительности и не прихотливости в обслуживании. Может успешно эксплуатироваться как в небольших мастерских, так и в промышленном производстве.

Принцип работы и устройство компрессоров поршневого типа зависит непосредственно от вида компрессорной установки, и могут отличаться по:

• количеству цилиндров (с одним цилиндром, с двумя цилиндрами, с тремя цилиндрами)
• расположению цилиндров (W-образные, V-образные, рядные)
• количеству ступеней сжатия (одноступенчатые, многоступенчатые)

Все компрессоры имеют базовый вариант оснащения, который присущ большинству типов компрессорных установок.

Поршневые компрессора с одним цилиндром являются самой простой компрессорной установкой. В состав входят элементы: цилиндр, поршень, два клапана – один для нагнетания, другой для всасывания воздуха, которые располагаются в крышке цилиндра. Во время работы компрессорной установки, шатун, непосредственно соединенный с вращающимся коленвалом, передает на поршень ограниченные движения по камере сжатия. В процессе происходит увеличение объема, находящегося между клапанами и нижней части поршня, в результате чего происходит разрежение.

Превышая сопротивление пластины, которая закрывает всасывающий клапан, атмосферный воздух открывает его и поступает в цилиндр по всасывающему патрубку.

В процессе возвратного действия поршня происходит сжимание воздуха и возрастание его давления. Клапан, через который нагнетается воздух и также удерживаемый пластиной, открывается потоком воздуха, который находится под высоким давлением. Далее сжатый воздух поступает в нагнетательный патрубок. Питание компрессорной установки может производиться от электрического двигателя или при помощи бензинового или дизельного моторов.

При таком принципе работы компрессорной установки получается максимально эффективная работа. Но имеется минус, который выражается в том, что подаваемый сжатый воздух имеет неравномерный характер и поступает с пульсациями. Для сглаживания пульсаций компрессорная установка снабжена ресивером.

В одноступенчатых двухцилиндровых компрессорных установках работа цилиндров происходит в противофазе, в следствии чего они всасывают воздух поочередно. Установки оснащаются двумя одинаковыми по размеру цилиндрами. Далее воздух сжимается до максимального уровня и вытесняется в нагнетающую часть оборудования. Затем для сглаживания пульсаций поступает в ресивер.

Двухступенчатые двухцилиндровые компрессорные установки, оснащены цилиндрами различных размеров. Процесс сжатия воздуха до необходимого уровня происходит в цилиндре первой ступени. Далее воздух поступает в межступенчатый охладитель, для охлаждения до необходимого уровня. Далее, попадая в цилиндр второй ступени, воздух дожимается. Это позволяет получить максимальный уровень давления воздуха.

Медная трубка обеспечивает охлаждение сжатого воздуха на промежутке между цилиндрами двух ступеней, что позволяет оптимизировать процесс сжатия и значительно повысить КПД всей компрессорной установки. Размеры обоих цилиндров подбираются так, чтобы одинаковая работа проводилась на всех ступенях сжатия воздуха.

Двухступенчатые поршневые компрессоры позволяют получить более высокий уровень работы компрессорной установки по сравнению с одноступенчатыми установками. Преимущества очевидны: затрачивается минимальное количество энергии при одинаковой мощности двигателя одноступенчатой и двухступенчатой компрессорной установки. Температура в цилиндрах двухступенчатых установок ниже, чем в компрессорах одноступенчатого типа. Производительность двухступенчатых компрессорных установок обычно на 20 процентов больше, чем у одноступенчатых аналогов.

Компрессоры поршневого типа отличаются своей простотой, длительным сроком эксплуатации в сочетании с высокой эффективностью работы оборудования. Всё это в целом сделало компрессоры поршневые одними из наиболее популярных, как в частном, так и в промышленном использовании.

Пресостат, реле давления JBS6

Преимущества и недостатки

И плюсы, и минусы каждого типа компрессоров вытекают из их конструктивных особенностей.

Масляные имеют следующие преимущества:

• высокая производительность;
• высокий коэффициент полезного действия;
• долгое время непрерывной работы;
• меньшая склонность к перегреву.

К недостаткам обычно относят:

• попадание взвеси в сжатый воздух;
• большая цена;
• высокая шумность;
• сложность конструкции, больший вес;
• потребность в постоянной покупке смазочных материалов и их периодической замене.

Безмасляные модели, в свою очередь, характеризуются такими достоинствами, как:

• отсутствие масла в воздухе;
• низкая шумность;
• меньший вес;
• доступная цена;
• отсутствие частого техобслуживания по замене смазки.

Минусами их являются:

• малый ресурс (ниже масляных в несколько раз);
• меньшая производительность и рабочее давление.

Можно провести сравнение масляных и безмасляных компрессоров и определить для них подходящие сферы применения.

Преимущества масляных агрегатов

Данные компрессоры рассчитаны на ежедневную многочасовую работу по покраске больших площадей поверхности и других работ. Если вы задумались о том, какой выбрать компрессор , то для больших объемов работ требуются масляные аппараты.

Для промышленного использования применяют масляные винтовые компрессоры, которые могут работать круглосуточно. Специальное компрессорное масло защищает детали от истирания, а двигатель работает в экономичном режиме. Также масло предупреждает появление коррозии, тем самым увеличивая срок службы прибора.

Недостатком данных конструкций является необходимость в постоянной замене масла: уровень наполнения должен соответствовать нормам. Также в замене нуждаются и масляные фильтры. Следующим недостатком масляных приборов является возможность частичного попадания маслянистых капель в нагнетаемый воздух.

Для удаления этих частиц используют сепараторы, которые подлежат своевременной замене. Для некоторых приборов и видов покраски содержание маслянистых капель в воздухе недопустимо, поэтому использование данных приборов не желательно.

Как выбрать

Вы решили купить компрессор: какой выбрать? Для начала следует определить назначение прибора: бытовой, профессиональный или промышленный.

Назначение прибора.

Бытовой аппарат подходит для разовых работ в гараже, на даче или мини-мастерской. С помощью прибора невысокого давления можно покрасить деталь машины, раскрасить материал или подключить пневмо-инструмент. Как правило, бытовой аппарат оснащен одним цилиндром и прямой передачей. Цена таких компрессоров не высокая, они отличаются малыми габаритами и относительно легким весом.

Смотрим видео, критерии выбора:

Вам нужен профессиональный компрессор: как выбрать? Данная техника отличается повышенным ресурсом (от 500 л/мин) и большой производительностью. В техническом плане профессиональные модели оснащены ременным приводом, что обеспечивает качественное охлаждение мотора и деталей.

Промышленный вариант исполнения предполагает максимально высокую мощность и производительность.Какой выбор компрессора сделать — вопрос лежит в плоскости назначения прибора.

Производительность.

Данная величина выражается литрами в минуту. У какого компрессора производительность выше? Для краскопульта достаточно будет показателя 400 л/мин. Для продувочного пистолета — 200 л/мин. Для ударного гайковерта — 500 л/мин. Шуруповерт и пневмодрель — 300 л/мин. Шлифовальный аппарат — 450 л/мин.

Мощность.

От мощности зависит производительность лучшего компрессора. Выбор напрямую зависит от электросети: если у вас нет трехфазного подключения, имеет смысл выбрать простой бытовой агрегат. Также учтите исправность проводки перед приобретением компрессора, достаточность сечения проводов и отсутствие скрутки.

Ресивер.

Ресивер необходим для стабилизации давления сжатого воздуха. Емкость ресивера может быть на 3 литра, а может быть на 50 и более литров. Для домашнего использования достаточно будет емкости ресивера в 10 литров. Профессиональные работы потребуют большего объема ресивера — до 50 литров. В промышленных масштабах требуется литраж порядка 100 и более литров.

Обзор популярных моделей

Модель PRORAB 2006 OL

PRORAB 2006 OL

• Мощность: 0,85 кВт;
• Напряжение: 220 В;
• Производительность: 80 л/мин;
• Ресивер: 6 л;
• Привод: коаксиальный;
• Цена: 5 249 руб.

Если вы задумались, какой подобрать компрессор для бытовых работ, — приобретайте PRORAB 2006 OL. Данный непрофессиональный безмасляный поршневой компрессор с ресивером 6 литров вырабатывает сжатый воздух для питания пневмо инструментов, для покрасочных и иных бытовых задач. Небольшие габариты прибора позволяют переносить его с помощью удобной ручки на корпусе.

Модель ABAC B 5900B

ABAC B 5900B

• Мощность: 4 кВт;
• Напряжение: 380 В;
• Производительность: 654 л/мин;
• Ресивер: 200 л;
• Привод: ременной;
• Цена: 59 449 руб.

Данный профессиональный прибор является двухступенчатым масляным компрессором с ременным приводом. Два цилиндра позволяют проводить интенсивные работы, качественное охлаждение защищает трехфазный мотор от перегрева. Показатель рабочего давления — 11 бар.

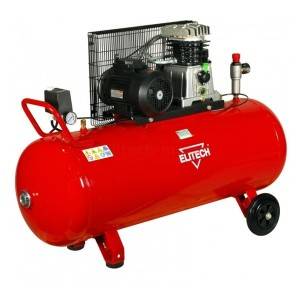

Модель ELITECH SKB 26/270

ELITECH SKB 26/270

• Мощность: 5,5 кВт;
• Напряжение: 380 В;
• Производительность: 854 л/мин;
• Ресивер: 260 л;
• Привод: ременной;
• Цена: 62 849 руб.

Данная модель предназначена для профессионального использования. Масляный компрессор высокой производительности с низким шумовым эффектом полностью защищен от перегрева и износа двигателя. Опции защиты от скачков напряжения и перегрузок увеличивают срок эксплуатации прибора. Рабочее давление — 10 бар.

Некоторые советы по эксплуатации

• Контролируйте уровень масла, не забывайте вовремя наполнять картер.
• Каждые полгода рекомендуется проводить комплексное очищение прибора. Это продлит срок службы и повысит качество работы.
• Выключайте регулятор выходного давления по окончании работы.
• Не забывайте сливать воду из ресивера.
• Каждый месяц необходимо менять воздушный фильтр или качественно прочищать.
• Работа при низкой температуре воздуха требует предварительного прогрева масляного картера, так как масло загустевает.

Итог

Как выбрать компрессор? На этот вопрос есть один ответ: для частного использования предпочтительнее приобретать недорогие масляные приборы, а для профессиональных работ — учитывать необходимую чистоту сжатого воздуха. Если попадание масляных капель недопустимо, следует покупать более дорогие, но эффективные безмасляные компрессоры.

Установка масляных и воздушных фильтров

Если по условиям применения нужен чистый воздух без содержания масла, а требованиям по производительности и времени непрерывной работы безмасляные компрессоры не удовлетворяют — решение существует. Это масляный воздушный фильтр. Он устанавливается на выходе компрессора и, пропуская через себя весь воздух в магистрали, задерживает на своих пластинах содержащуюся в нем взвесь.

Конструктивно он выполнен в виде колбы с двумя патрубками, включаемую в разрыв воздушной линии. Внутри колбы размещен фильтрующий элемент, его следует регулярно заменять. Снизу колбы может быть предусмотрен вентиль для слива задержанного масла.

Фильтр обладает рядом недостатков:

• снижает производительность и рабочее давление;
• требует периодической замены фильтрующего элемента и слива масла;
• не гарантирует 100% очистки воздуха.

https://youtube.com/watch?v=VBoz3lN2-r8

Поэтому там, где требуется абсолютная чистота рабочей среды, сборка (масляный компрессор + воздушный фильтр) не применяется.

Критерии выбора компрессора

Конструктивные особенности

. Безмасляные компрессоры отличаются друг от друга своей конструкцией.

1. Спиральные модели представляют собой простое устройство, где главную скрипку играют две спирали. Одна из них находится в статичном положении, а другая – постоянно вращается. Так происходит нагнетание воздуха.
2. Винтовой компрессор состоит из двух камер. В одной из них происходит всасывание воздуха из атмосферы. В другой камере навстречу друг другу вращаются два винта, нагнетая воздух.
3. Поршневой прибор напоминает работу двигателя внутреннего сгорания. Только поршень приводится в действие благодаря крутящему моменту, который передается через коленвал от электромотора.

Мощность и производительность.

Ключевыми характеристиками безмасляного компрессора являются мощность электродвигателя и производительность агрегата.

1. Для работ с аэрографами или чистки компьютерной техники подойдут небольшие модели мощностью 0,3-1 кВт, производящие за минуту до 180 л сжатого воздуха.
2. Если требуется работать с пневмоинструментом или проводить малярные работы, то предпочтительнее взять более мощный (1,1-1,5 кВт) и производительный (200-250 л/мин) агрегат.

Ресивер.

В зависимости от типа выполняемых работ подбирается и величина ресивера. Чем меньше объем резервуара, тем быстрее уходит сжатый воздух и чаще приходится включаться компрессору. Но большой ресивер делает прибор тяжелым и габаритным, что неудобно при перевозке или домашнем использовании. Поэтому при небольшом расходе сжатого воздуха подойдут компрессоры с ресивером до 10 л, а для объемных работ лучше взять модель с резервуаром 20-50 л.

Удобство перемещения.

Когда компрессор часто приходится перемещать с места на место или перевозить, то пользователь обращает внимание на такие моменты, как вес и габаритные размеры

1. Легкие модели (до 20 кг) обычно оснащаются ножками и ручкой для переноски.
2. Более тяжелые компрессоры комплектуются колесиками, что упрощает перемещение по мастерской или гаражу.

Комплектация

. Отличаются компрессоры и богатством комплектации.

1. Начинающим мастерам стоит присмотреться к приборам, вместе с которыми идет воздушный шланг, краскораспылитель, пистолеты для продувки и накачивания, всевозможные насадки.
2. У профессионалов уже есть необходимый набор дополнительных аксессуаров. Поэтому для них предпочтительнее выглядит покупка только самого компрессора.

Мы отобрали в обзор 7 лучших воздушных компрессоров безмасляного типа. Приобрести их в магазинах России не составит труда. При распределении мест редакция журнала expertology взяла за основу выводы экспертов, не забывая об отзывах отечественных потребителей.
