Виды сверл

Маркировка сверл по металлу (российская и зарубежная)

По российскому ГОСТу маркировке подлежат все сверла по металлу диаметром от двух миллиметров. Обозначения содержат информацию о диаметре инструмента и марке стали. На некоторых моделях встречаются клейма производителей. Чтобы узнать маркировку сверла, смотрите на хвостовик инструмента.

Российская маркировка выглядит так.

Изображение №4: правила расшифровки российских маркировок

Зарубежные сверла по металлу, изготовленные из быстрорежущей стали, имеют маркировку HSS. В зависимости от модификаций и особенностей изготовления к ней добавляют различные дополнительные обозначения.

Набор сверл по дереву – что в нем должно быть?

Современные дрели зачастую продаются с набором разных сверл, однако, в основном, это всегда один и тот же вид изделия, просто разной длины и диаметра. Вот и приходится самостоятельно подбирать виды сверл по дереву, соответствующие всем вашим задачам. Конечно же, в таком наборе должно быть сверло спиральное по дереву, изделия представлены в широком диапазоне – от 3 до 52 мм в диаметре! Хороший инструмент такого рода должен иметь острие, благодаря которому он не соскользнет с поверхности.

Изделия диаметром от 10 мм обязательно должны иметь шестигранный хвостовик, чтобы не проворачиваться во время работы

Важно также знать, какое количество оборотов при сверлении должно соответствовать тому или иному диаметру инструмента. Например, если вы имеете дело с небольшими изделиями до 14 мм, следует выставлять не более 1700-1800 оборотов в минуту для мягких пород дерева и вдвое меньше при сверлении твердых пород

Работая с инструментами диаметром от 16 до 25 мм, на твердых породах следует придерживаться 500 оборотов, увеличить скорость в три раза можно при сверлении мягких пород.

Чем больше диаметр, тем меньше скорость – соблюдая это соотношение, вы надолго продлите срок службы изделия! Выбирая инструменты, обратите внимание на цвет металла – если это обычный серый цвет, то такое изделие не подвергалось никакой дополнительной обработке, соответственно и прослужит оно недолго. Черный цвет свидетельствует об обработке очень горячим паром, а желтый цвет присущ изделиям, которые обработаны нитридом титана, увеличивающим срок эксплуатации в разы

Рекомендации по выбору

Современный рынок предлагает на выбор потребителя широкое разнообразие инструментов для работы с древесиной. Чтобы подобрать подходящие сверла по дереву, достаточно воспользоваться несколькими стандартными рекомендациями.

Качественный надежный инструмент отличается отсутствием всевозможных изъянов, механических повреждений, вмятин, сколов, царапин. Приступая к осмотру сверл на предмет наличия механических и косметических дефектов, не стоит забывать об оценке оттенка сверла по дереву

Цвет является важной эксплуатационной характеристикой изделий для сверления дерева. Именно он дает возможность определить, каким именно образом происходила финишная обработка инструмента, которая требуется для повышения прочности

• Темные сверла относятся к категории изделий, подверженных обработке перегретыми парами.
• Желтый оттенок свидетельствует об обработке для снижения металлического напряжения.
• Яркий золотистый цвет говорит об обработке сверла нитридом титана, что способствует повышению срока службы.
• Оттенок сырой стали является признаком отсутствия всяческой финишной обработки поверхностей.

Разбираем плюсы и минусы инструмента

Назначение	Форма	Плюсы	Минусы
По металлу	Конические	Позволяют проводить работу в один этап	Не подходят для дрелей с малой мощностью
Ступенчатые	Подходят для создания углублений разной ширины. Достаточно сверления в один проход	Используются только для листового металла, имеющего толщину не более 2 мм
Спиральные	Надёжные, хорошо сохраняют заточку	Требуют использования изделий разной толщины для создания нужного диаметра отверстия
Корончатые	Подходят для создания больших углублений шириной свыше 30 мм	Несовместимы с обычными дрелями
По дереву	Кольцевые пилы	Могут применяться для ПВХ вагонки, пенополистирола и сотового поликарбоната	Установка подрозетников в поверхности из ОСБ или вагонки требует доработки отверстия лобзиком
Спиральные для древесины	Позволяют получить углубления высокого качества без вырванных волокон	Ограниченная область применения
Винтовые	Обеспечивают аккуратный и чистый срез, даже на сыром дереве
Балеринки	Дают возможность регулировать диаметр будущего отверстия
Перовые	Делают чистые края, без вырванных древесных волокон	При создании отверстия небольшой глубины в его центральной части остаётся бороздка от острия. Инструмент действует только при маленьких оборотах
Свёрла Форстнера	Позволяют создать углубления с аккуратными краями и плоским дном
По бетону, кирпичу и камню	Спиральные	Хорошо действуют с бетоном и кирпичом
Корончатые	Качественно выполняют работу	Требуют применения ударного бурения, поэтому не подходят для стандартной дрели
Винтовые	Конструкция обеспечивает хорошее отведение пыли
По плитке и стеклу	Корончатые	Большой диапазон диаметров	Требует плавного касания поверхности, без биения и неравномерного давления
Перовые	Прочность сплавов в конструкции	Малый выбор диаметров для сверления

Классификация сверл

• Золотой яркий цвет – сверло прошло обработку нитридом титана. Это необходимо для продления срока эксплуатации инструмента.
• Простой стальной серый оттенок – сверло никакой обработке не подвергалось.
• Желто-бронзовый цвет – сверло прошло обработку для снятия напряжение металла.
• Черный цвет – сверло прошло обработку перегретым паром для повышения прочность инструмента.

Зачастую электродрель можно приобрести с уже укомплектованным набором сверл по дереву. Но вот только эти изделия представляют собой только один тип. Отличие только в длине и диаметре. Потому нужно заниматься подбором инструмента для определенных задач самому. Особенно это касается винтовых сверл большого диаметра.

Достоинство и недостатки

отсутствие вывода для стружки

Чаще всего перьевые сверла оборудованы шестигранным хвостовиком, благодаря которому они надежно крепятся в патроне. Этот инструмент отлично подходит, если вы делаете округлую выборку для крепежа стенок или отверстие под замок в двери. При этом перьевые модели намного дешевле, чем винтовые.

Во время использования этих инструментов специалисты советуют устанавливать скорость поворота стержня на электродрели не больше 1200–1600 об/мин. В случае, когда у вас винтовое изделие, и вы работаете с мягким деревом – скорость можно повысить до 2200 об/мин.

Что должен иметь хороший бор по дереву

В любом наборе для обработки дерева обязано быть винтовое сверло, оно сегодня представлено в большом ассортименте (3–55 миллиметра в диаметре). Хороший бор винтовой формы обязан иметь остро наточенный наконечник, за счет которого которому он обеспечивает хорошее сверление и надежное прилегание к поверхности дерева.

для работы с мелкими изделиями (до 12 мм) из мягкого дерева

Большинство профессионалов, соблюдают правило: «чем больше диаметр буравчика, тем ниже нужна скорость сверления». Если придерживаться этого правила, то инструмент вам прослужит гораздо дольше.

Все знают, что дерево довольно рыхлый и очень часто мягкий материал. Чаще всего в древесине проделывают сквозные или глухие отверстия. Для выполнения щелей в неотвесных системах вполне подходят сверла по металлу. Но для работы с мебельными предметами или для других трудоемких работ необходим набор специальных сверл.

Даже когда ваша электрическая дрель имеет высокую мощность – ей будет довольно сложно сделать отверстие в дереве инструментом, у которого сечение больше 20 мм. Тем более, когда дерево из твердых пород, а проделывать отверстие нужно в торце. В каждом определенном случае необходимо выбирать оптимальный бор.

Рекомендации по выбору

Выбирая сверла по металлу, вы должны точно знать, для решения каких технологических задач они будут использоваться, а также учитывать характеристики материала, в котором необходимо выполнить отверстие

Чтобы подобрать инструмент, который будет соответствовать поставленным целям, необходимо также обращать внимание на следующие его параметры:

1. цвет поверхности;
2. качество заточки и симметричность конструктивных элементов;
3. рабочий диаметр;
4. соответствие формы типовым параметрам;
5. характеристики материала изготовления;
6. назначение и функциональные возможности;
7. репутация производителя.

Так, если необходимо просверлить в изделии из металла отверстие большого диаметра, для чего используются мощные низкооборотистые дрели, потребуется инструмент, который может быть использован в комплекте с ними.

О чем говорит цвет поверхности сверла

Цвет, который имеет поверхность сверла по металлу, – это параметр, по которому можно судить о качестве представленного инструмента. Так, различные цвета сверл по металлу означают следующее.

Серый

Этот цвет имеет поверхность сверл, отличающихся самым невысоким качеством и, соответственно, самой низкой стоимостью. Инструменты с поверхностью такого цвета не подвергаются никакой дополнительной обработке, которая бы могла увеличить их твердость, устойчивость к деформации и сгоранию. Следует иметь в виду, что при сверлении твердого металла их может не хватить даже на одно отверстие.

Самые недорогие сверла по металлу

Черный

Такой цвет поверхность сверла приобретает в том случае, если его обрабатывают перегретым паром. В результате такой обработки повышаются прочность и износостойкость инструмента, и, как следствие, увеличивается ресурс его использования. Стоимость таких изделий несколько выше, чем серых, но вполне доступна для большинства потребителей.

Сверла с хорошим сочетанием цена-качество

Светло-золотистый

Данный цвет означает, что сверло после изготовления прошло процедуру отпуска. Такая термическая обработка позволяет не только устранить остаточные напряжения во внутренней структуре инструмента, но и улучшить его прочностные характеристики. Даже на фото такое сверло выглядит презентабельно и сразу внушает доверие к качеству своего исполнения.

Это сверло изготовлено из быстрорежущей инструментально стали высокого качества

Ярко-золотистый

Это цвет лучших сверл по металлу, в материале изготовления которых присутствует титан. За счет содержания данного элемента в составе стали, из которой сделаны сверла, при их использовании снижается уровень трения, что положительно сказывается на продолжительности их эффективной эксплуатации. Естественно, сверла с поверхностью ярко-золотистого цвета отличаются достаточно высокой стоимостью.

Конусное титановое сверло HSS с диапазоном сверления 4-20 мм

При выборе сверл определенного типа следует исходить из того, насколько часто придется ими пользоваться для работ по металлу. Надо также учитывать требования к точности и качеству отверстий, которые необходимо создать в металлическом изделии.

Приобретение более дешевого инструмента приведет к тому, что менять его придется достаточно часто, и это сведет на нет первоначальную экономию. Выбирать более доступные по стоимости типы сверл, поверхность которых окрашена в черный или светло-золотистый цвет, целесообразно в тех случаях, когда требуется выполнить разовые работы, связанные со сверлением металла.

https://youtube.com/watch?v=sGOgpU7Upqs

Классификация по размерам

Современные производители выпускают сверла для работ по металлу в широком диапазоне рабочих размеров. Для того чтобы потребителю было легче разобраться в таком разнообразии, соответствующий нормативный документ (ГОСТ) предусматривает разделение сверл по металлу на различные типы по размерам. Так, выделяют следующие категории инструментов:

• короткой серии, длина которых находится в интервале 20–131 мм, а диаметр – 0,3–20 мм;
• удлиненные, диаметр которых, как и у коротких, находится в диапазоне 0,3–20 мм, а длина составляет 19–205 мм;
• длинной серии, длина которых может находиться в диапазоне 56–254 мм, а диаметр – 1–20 мм.

Классификация спиральных сверл по особенностям конструкции и техническим характеристикам

Сверла классифицируют по различным особенностям конструкции и техническим характеристикам.

Типы хвостовиков

По конструкции хвостовой части сверла классифицируют на следующие разновидности.

С цилиндрическими хвостовиками. Встречаются чаще всего. Диаметры хвостовиков могут не совпадать с диаметрами рабочих частей. Сверла малого диаметра нередко оснащают более крупными хвостовиками. Это повышает надежность фиксации. Крупные сверла могут иметь хвостовки уменьшенного диаметра. Это позволяет зафиксировать инструмент в дрели со стандартным патроном. Недостаток таких хвостовиков — невозможность передачи большого крутящего момента. Это повышает рекомендуемую мощность оборудования, необходимого для работы с инструментом. Но в такой конструкции есть и плюс. Если сверло заклинит, дрель не повредится.

Фотография №8: спиральное сверло с цилиндрическим хвостовиком

С коническими хвостовиками. Ими оснащают сверла, предназначенные для обработки заготовок на специализированных станках и при помощи промышленных дрелей. С шестигранными хвостовиками. Такие сверла подходят для фиксации в стандартных кулачковых патронах и специальных зажимах.

Фотография №9: сверла с коническими хвостовиками

С шестигранными хвостовиками. Такие сверла подходят для фиксации в стандартных кулачковых патронах и специальных зажимах.

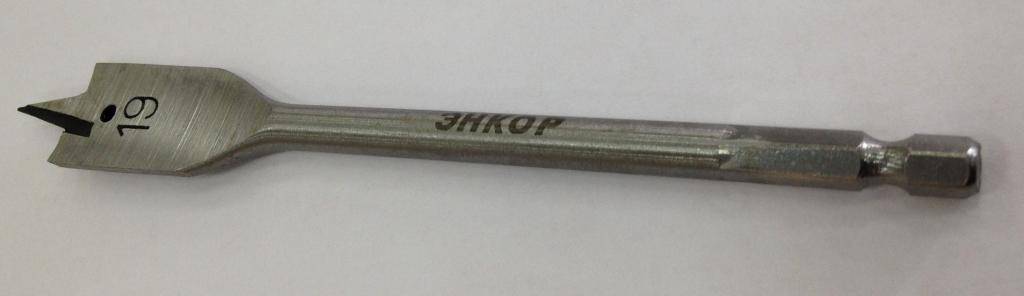

Фотография №10: перовое сверло с цилиндрическим хвостовиком

Классы точности сверл по металлу

Существуют три основных класса точности сверл по металлу.

B и B1. Это катанные и вальцованные сверла па металлу нормальной точности. Используются для проделывания отверстий до 15 и 14 квалитетов точности, соответственно. За рубежом их маркируют HSS-R.

А. Это шлифованные сверла по металлу высокой точности. Применяются для высверливания отверстий с квалитетами точности от 10 до 13.

Углы заточки спиральных сверл и их влияние на применение инструментов

Спиральные сверла по металлу имеют два важных геометрических параметра, которые оказывают влияние на применение инструментов.

Изображение №5: геометрические параметры спиральных сверл

Угол наклона винтовой канавки сверла (ω). Возрастает с увеличением диаметра инструмента. Варьируется в пределах от 18 до 45°. Выбор сверла с определенным углом наклона канавки зависит от материала обрабатываемой заготовки.

Электрон, алюминий и дюралюминий — 45°.

Вязкие и легкие металлы — 40–45°.

Хрупкие металлы — 22–25°.

Различные виды стали — 26–30°.

Угол между режущими кромками (2ϕ). С его увеличением прочность сверла повышается, но при этом возрастает усилие подачи. С уменьшением — наоборот, сверление облегчается, но рабочая часть ослабляется. Выбор сверла с определенным углом между режущими кромками также зависит от материала обрабатываемой заготовки.

Мрамор и иные хрупкие материалы — 80°.

Целлулоид и эбонит — 85–90°.

Сплавы на основе магния — 110–120°.

Электрон, баббит, алюминий — 130–140°.

Красная медь — 125°.

Бронза и латунь — 130–140°.

Закаленная сталь и стальные поковки — 125°.

Сталь и чугун средней твердости — 116–118°.

Советы по выбору сверла

• Перед тем, как покупать отдельные сверла или их наборы, внимательно осмотрите продукцию. Не допускается никаких сколов и косметических изъянов. Помните, что при работе на сверло действует большая нагрузка, поэтому его целостность должна оставаться идеальной;
• В том случае, если вы приобретаете длинное сверло, то необходимо помнить, что такой элемент будет весить очень много – вплоть до нескольких килограммов. А это значит, что обычная дрель с ним не справится, и лучше всего использовать специальную дрель-миксер, работающую на малых оборотах;
• Изучите рынок производителей сверлильной продукции и старайтесь приобретать товары, произведенные только именитыми компаниями. Такие сверла, при адекватной эксплуатации, будут служить в течение огромного количества времени и не доставят хлопот в процессе эксплуатации. Если же говорить о производителях серьезнее, то здесь можно выделить марки Skole, Bosh, Lux, а также старые сверла советского производства, отличающиеся высокой прочностью и долговечностью. А вот сомнительные китайские аналоги, некоторые из которых можно даже согнуть руками, выбирать не стоит даже несмотря на низкую цену;
• Цвет сверла может многое рассказать о том, какой конечной обработке подвергся данный продукт, и, следовательно, какие он имеет свойства. Понятно, что в случае с обычным металлическим цветом никакая обработка не производилась. Золотистые сверла прошли обработку, снявшую внутреннее напряжение металла. Черные модели обработали горячим паром, что сделало их прочнее, ну а ярко-золотые модели содержат на себе слой нитрида титана, который нанесен на них с той же целью.

4 О чем расскажет цвет металла – выбираем набор!

Цвет изделия может очень многое рассказать о его возможностях, неважно, какое именно сверло перед нами – по дереву или по более твердым материям. Например, серый цвет присущ самым простым сверлам без какой-либо обработки – такой цвет имеет сама сталь. Черный цвет поверхности изделия указывает на то, что сверло при финишной обработке подвергалось влиянию перегретым паром

Такие инструменты имеют более долгий срок эксплуатации.

Желтый оттенок свидетельствует о процедуре отпуска металла. Такая процедура снимает внутреннее напряжение закаленого металла, который приобретает излишнюю хрупкость. Таким образом, производители пытаются достичь золотой середины – каленые изделия обладают высокой крепостью, но в то же время достаточно хрупки. А вот если уменьшить внутреннее напряжение путем медленного и длительного прогревания металла, инструмент станет несколько мягче, однако сохранит высокую степень крепости.

Яркий золотистый цвет обозначает лучшие изделия, которые справятся с самыми сложными работами. Золотым сверло делает слой нитрида титана, который существенно уменьшает трение и увеличивает прочность. Конечно, стоят такие инструменты недешево.

Как правильно выбрать хороший инструмент

Основными параметрами при выборе являются: размер, цвет и производитель товара

Стоит обратить внимание и на хвостовики. Они бывают:

• Четырёх- и шестигранные (под дрели и шуруповёрты)
• Конические (Морзе)
• Трёхгранные (для дрелей ручного вида)

• Типа SDS (к перфоратору)
• Цилиндрические (для дрели)

Мнение эксперта

Левин Дмитрий Константинович

При покупке изделий для профессиональных целей также следует учитывать маркировку и угол заточки. Первое представляет собой набор букв и цифр, обозначающих твёрдость стали, место и технология изготовления, примеси в составе, диаметр.

Угол заточки — наклон между режущими элементами. Он может отличаться у моделей, предназначенных для различных материалов. Этот параметр влияет на быстроту и лёгкость работы с инструментом.

Хвостовик Морзе, как правило, выпускается для станков промышленного назначения. Его размеры варьируются от КМ0 до КМ7. Станочный патрон может действовать только с одним видом детали, поэтому для расширения функций предусмотрены специальные переходники, выпускаемые в наборах.

В дополнение к монолитным вариантам изготавливаются перовые модели со съёмными насадками. Они, как правило, предназначаются для универсальных станков с ЧПУ.

Полезные советы:

• Не следует экономить на покупке хорошего сверла. Высокая стоимость, как правило, гарантирует долгий срок службы и высокое качество.
• Приобретая инструмент нужно учитывать характеристики имеющегося оборудования.
• Необходимо проверять марку стали. Она непосредственно влияет на возможность взаимодействия с основами различной прочности и состава.

А вам часто приходится работать дрелью?

Постоянно!Редко

Классификация по цвету

По цвету можно определить характеристики инструмента: прочность, долговечность, назначение. Различают сверла трёх цветов: серый, чёрный и золотистый. Серые свёрла относятся к самым простым, дешёвым и недолговечным. У них отсутствует защитное покрытие, поэтому при работе быстро теряются рабочие характеристики. Они не подойдут для работы при высокой температуре или для сильной механической нагрузки. Но в качестве одноразового использования для несложной работы используются часто.

Сверла чёрного цвета при изготовлении обрабатывают паром высокой температуры. Благодаря этой обработке материал закаляется и становится прочным. Они изнашиваются меньше и служат дольше, чем серые.

Золотистые сверла могут быть более светлыми и насыщенными. Светло-жёлтые очень прочные. Их изготавливают из быстрорежущей стали, используя технологию термической обработки. Ярко-золотые режущие инструменты обладают ещё более высокой прочностью, чем светлые. У них имеется нитридно-титановое покрытие. Во время сверления отверстия золотое сверло почти не испытывает силы трения, что значительно продлевает срок службы.

Классификация свёрл[ | ]

Некоторые виды свёрл: A — по металлу; B — по дереву; C — по бетону; D — перовое сверло по дереву; E — универсальное сверло по металлу или бетону; F — по листовому металлу; G — универсальное сверло по металлу, дереву или пластику. Хвостовики: 1, 2 — цилиндрический; 3 — SDS-plus; 4 — шестигранник; 5 — четырёхгранник; 6 — трёхгранник; 7 — для шуруповёртов. Центровочное сверло Ступенчатое сверло Пустотелые свёрлаПо конструкции рабочей части

бывают:

Спиральные (винтовые) — это самые распространённые свёрла, с диаметром сверла от 0,1 до 80 мм и длиной рабочей части до 275 мм широко применяются для сверления различных материалов.Конструкции Жирова — на режущей части имеются три конуса с углами при вершине: 2φ=116…118°; 2φ0=70°; 2φ0’=55°. Тем самым длина режущей кромки увеличивается, и условия отвода тепла улучшаются. В перемычке прорезается паз шириной и глубиной 0,15D. Перемычка подтачивается под углом 25° к оси сверла на участке 1/3 длины режущей кромки. В результате образуется положительный угол γ≈5°.

Плоские (перовые ; жарг.пёрки ) — используются при сверлении отверстий больших диаметров и глубин. Режущая часть имеет вид пластины (лопатки), которая крепится в державке или борштанге или выполняется заодно с хвостовиком.

Свёрла Форстнера — усовершенствованная версия перового, с дополнительными резцами-фрезами.

Для глубокого сверления (L≥5D) — удлинённые винтовые свёрла с двумя винтовыми каналами для внутреннего подвода охлаждающей жидкости. Винтовые каналы проходят через тело сверла или через трубки, впаянные в канавки, профрезерованные на спинке сверла.Конструкции Юдовина и Масарновского — отличаются большим углом наклона и формой винтовой канавки (ω=50…65°). Нет необходимости частого вывода сверла из отверстия для удаления стружки, за счет чего повышается производительность.

Одностороннего резания — применяются для выполнения точных отверстий за счёт наличия направляющей (опорной) поверхности (режущие кромки расположены по одну сторону от оси сверла).Пушечные — представляют собой стержень, у которого передний конец срезан наполовину и образует канал для отвода стружки. Для направления сверла предварительно должно быть просверлено отверстие на глубину 0,5…0,8D.

Ружейные — применяются для сверления отверстий большой глубины. Изготовляются из трубки, обжимая которую, получают прямую канавку для отвода стружки с углом 110…120° и полость для подвода охлаждающей жидкости.

Пустотелые (также кольцевые, корончатые) — свёрла, превращающие в стружку только узкую кольцевую часть материала.

Центровочные — применяют для сверления центровых отверстий в деталях.

Ступенчатые — для сверления одним сверлом отверстий разного диаметра в листовых материалах.

По конструкции хвостовой части

бывают:

• с цилиндрическим хвостовиком (ГОСТ 10902-77, DIN 338)
• с коническим хвостовиком (ГОСТ 10903-77 (конус Морзе), DIN 345)
• с трёх-, четырёх- и шестигранным хвостовиком
• SDS, SDS+ и др.

По способу изготовления

бывают:

• Цельные — спиральные свёрла из быстрорежущей стали марок Р9, Р18, Р9К15, Р6М5, Р6М5К5, либо из твёрдого сплава.
• Сварные — спиральные свёрла диаметром более 20 мм часто изготовляют сварными (хвостовую часть из углеродистой, а рабочую часть из быстрорежущей стали).
• Оснащённые твердосплавными пластинами — бывают с прямыми, косыми и винтовыми канавками (в том числе с ω=60° для глубокого сверления).
• Со сменными твердосплавными пластинами — также называются корпусными (оправку, к которой крепятся пластины, называют корпусом). В основном используются для сверления отверстий от 12 мм и более.
• Со сменными твердосплавными головками — альтернатива корпусным сверлам.

По назначению

По форме обрабатываемых отверстий

бывают:

• Цилиндрические
• Конические

По обрабатываемому материалу

бывают:

• Универсальные
• Для обработки металлов и сплавов
• Для обработки бетона, кирпича, камня — имеет наконечник из твёрдого сплава, предназначенный для бурения твёрдых материалов (кирпич, бетон) с ударно-вращательным сверлением. Свёрла, предназначенные для обычной дрели, имеют цилиндрический хвостовик. Хвостовик бура для перфораторов имеет различную конфигурацию: цилиндрический хвостовик, SDS-plus, SDS-top, SDS-max и т. д.
• Для обработки стекла, керамики
• Для обработки дерева
