Вибротрамбовка для уплотнения грунта: виды и технические характеристики

Топ-3 лучшие модели: рейтинг

На рынке виброплит представлен широкий ассортимент моделей. Отличаются они качеством изготовления, техническими характеристиками и уровнем производителя. Несколько популярных моделей виброплит:

Patriot VT-60LB. Виброплита от известного американского производителя. Подходит для работы с разным типом грунта. Вес аппарата – 66 кг, размер вибрационной плиты – 40х40 см. В корпусе имеются колеса, что упрощает процесс транспортировки. Частота вибраций – 93,3 Гц, мощность двигателя – 5,5 л. с. Позволят проводить уплотнение грунта на глубину до 15 см, сила удара – 10 кН. Модель оснащена 4-тактным бензиновым двигателем. В стандартную комплектацию входит емкость для воды;

Wacker Neuson BPU 2540 A. Виброплита немецкого производства. Вес аппарата – 140 кг, площадь рабочей поверхности – 64,7х40 см. Оснащена бензиновым двигателем мощностью в 5,5 л. с., расход топлива всего 0,8 л в час. Подходит для уплотнения вязких и сыпучих поверхностей, применяется для работы с асфальтным покрытием. Сама плита изготовлена из крепкой стали, имеется система снижения вибрации для комфортной и продолжительной эксплуатации.

Стоимость виброплиты варьируется от 20 до 400 тыс. рублей. Они отличаются не только техническими характеристиками, но и назначением. Профессиональные модели для строительных работ стоят существенно дороже.

Обустройство основания

Именно качество и стабильность основания в первую очередь определяют, останется ли покрытие ровным на долгие годы.

Большинство мастеров работает по следующей схеме:

• вынимают растительный грунт на глубину 20-30 см;
• трамбуют дно котлована и застилают его геотекстилем;
• насыпают щебень на толщину слоя в 15 см, трамбуют его;
• насыпают песок, также трамбуют;
• укладывают плитку.

Такому покрытию даже уклон не нужен — вода уходит в щели между модулями.

Этот простой способ описан даже в инструкции производителей тротуарной плитки, видимо, чтобы не отпугивать потенциального клиента сложностью работ. Гарантию они дают на год и подобным образом выполненное покрытие как раз около 12 месяцев и остается ровным, так что все по-честному.

Но затем на покрытии появляются неровности вследствие действия ряда факторов:

• подвижки грунта: трамбовка дна котлована от этого не спасает;
• морозное пучение грунта;
• вымывание песка из-под плитки.

Чтобы покрытие оставалось ровным долгие десятилетия, мягкий грунт следует выбирать полностью, на всю глубину залегания. Но обо всем по порядку.

Начинают с установки бордюра или поребрика:

размечают участок, воткнув в землю колышки, и натянув между ними капроновый шнур или шпагат; выкапывают по периметру траншею с шириной и глубиной на несколько сантиметров превышающей размеры заглубляемой части бордюрного камня. Можно отметить нужную глубину на доске и использовать ее как шаблон; замешивают густой бетонный раствор марки М100. На одну объемную часть цемента марки М400 вносят 3 части наполнителя — песка или гранотсева. Воды добавляют столько, чтобы раствор разваливался, то есть был достаточно жестким; натягивают по уровню шнур, обозначающий положение бордюра

При укладке плитки бордюр сам выступает ориентиром, потому важно установить его горизонтально. Монтаж противоположных бордюров планируют так, чтобы между ними уместилось целое число модулей; насыпав в траншею бетонную смесь, устанавливают бордюрный камень и пристукивают его обрезиненной киянкой

После простукивания камень проседает примерно на 3 см, при этом его край оказывается у самой натянутой бечевы. Оставляют зазор примерно в 1 мм, чтобы не допустить искривление бечевы камнем. Стыки бордюрных камней бетонируют с двух сторон.

Тротуарные лодки и бордюры

После отвердения бетона на месте будущей площадки, то есть между бордюрами, вынимают весь мягкий грунт. Останавливаются на глубине, где лопата входит в землю с большим трудом — обычно здесь залегает глина или известняк.

Минимальная глубина котлована — 50 см, но если грунт остается мягким до 1 м, то и копать нужно до этой отметки. Подровняв дно котлована, его застилают геотекстилем. Далее приступают к устройству песчано-щебеночной подушки.

Бордюр для тротуаров не имеет армирования, как автодорожный, потому требует осторожного обращения

Местный грунт не уплотняют

Эту ошибку допускают, когда под фундамент или в обратной засыпке используют не привозной песок, а грунт, который был извлечен при рытье котлована или траншеи. Часто люди полагают, что родной грунт и так уплотнен, поэтому считают, что если походить по нему или несколько раз проехаться на тракторе, то он достигнет необходимой плотности. На самом деле такое представление является строительным мифом.

Когда подготавливается котлован или траншея из нее изымается часть грунта, нарушая целостность почвы. За многолетнюю историю земли грунт на нашем участке уплотнился, но при копке он разуплотняется. Если родной грунт возвращают в обратную засыпку или в качестве подушки под фундамент, то его плотность оказывается ниже, чем у почвы вокруг.

Дополняет негативную картину коэффициент фильтрации, который отображает скорость прохождения влаги через почву. Вода стремится проникнуть в зону с наименьшим коэффициентом фильтрации, поэтому мы получаем под отмосткой или домом прослойку из просадочного грунта.

Коэффициент фильтрации у разных типов грунта

Характеристики вибрационных катков

Главным отличием виброкатка от сатического катка являются вибрирующие свойства вальцов или виброплиты. Это уникальный механизм, который можно применять даже при уплотнении барханных песков или скальных пород.

Виброплита

При выборе виброкатка следует учитывать технические характеристики:

• вес механизма,
• рабочая ширина вальцов или виброплиты,
• частота вибрации,
• амплитуда колебания,
• мощность двигателя.

Основные достоинства виброкатков:

• бесшумность,
• простота и небольшой вес механизма,
• маневренность,
• скорость и эффективность в работе,
• при реверсной передаче нет мертвого хода,
• длительная сохранность приборов и механизмов при правильной эксплуатации,
• небольшая цена.

Вибрационные катки отличаются высокой производительностью, обладают небольшим весом, маневренны. В процессе работы виброкаток небольшой массы могут догружать грузом (специальные балки или мешки с грунтом), что уменьшает количество проходок и сокращает сроки выполнения работ.

Особенностью виброкатков является отдельное выполнение функции перемещения и системы вибрации. Благодаря этому можно выполнять работы при больших наклонах полотна. С помощью такой спецтехники осуществляются работы по подготовке узких участков у бордюров, тротуаров, по трамбовке поверхностей со сложным геометрическим рисунком.

Недостатки:

• потребность в прижимном устройстве,
• повышенное давление на вальца, оси или на рабочую плиту,
• возможность повреждения при буксировке,
• непостоянство амплитуды из-за буксировки транспорта.

Что такое виброплита и для чего она нужна?

Для утрамбовки грунта, асфальта или другого покрытия используют специальные устройства — виброплиты.

При строительстве различных объектов необходима первоначальная подготовка и тщательная утрамбовка различных видов сыпучих и связных материалов (гравий, чернозем, глина, песок, щебень, асфальт, тротуарная плитка и др.). Утрамбовка способствует лучшей водонепроницаемости, заполнению пустот и в целом — улучшению несущих свойств грунта.

Если первоначальный слой не подготовить надлежащим образом — впоследствии это может привести к разрушению фундамента, проседанию рабочего покрытия и другим неприятностям.

Например, в таких случаях:

1. При укладке брусчатки или тротуарной плитки.
2. При ямочном ремонте дорожного покрытия.
3. На небольшой площадке или участке с уклоном.

Советы по уходу

Виброплиты используется в тяжелых условиях, поэтому необходимо уделять внимание должному уходу за ним.

1. Перед началом работ проверять прочность креплений.

2. После включения прогревать двигатель 2-3 минуты.

3. Каждые 10 – 15 минут работы желательно устраивать перерыв.

4. Регулярно чистить или заменять воздушный фильтр.

5. Должна проводиться регулярная проверка свечей зажигания в бензиновом двигателе.

6. Необходимо периодически заменять масло в двигателе.

Производители виброплит

На рейтинг моделей влияет репутация компании – производителя. Лучшими изготовителями вибрационных уплотнительных плит являются Япония и Германия.

Механизмы с реверсом от компаний этих стран с успехом пользуются в промышленности и в небольших частных предприятиях.

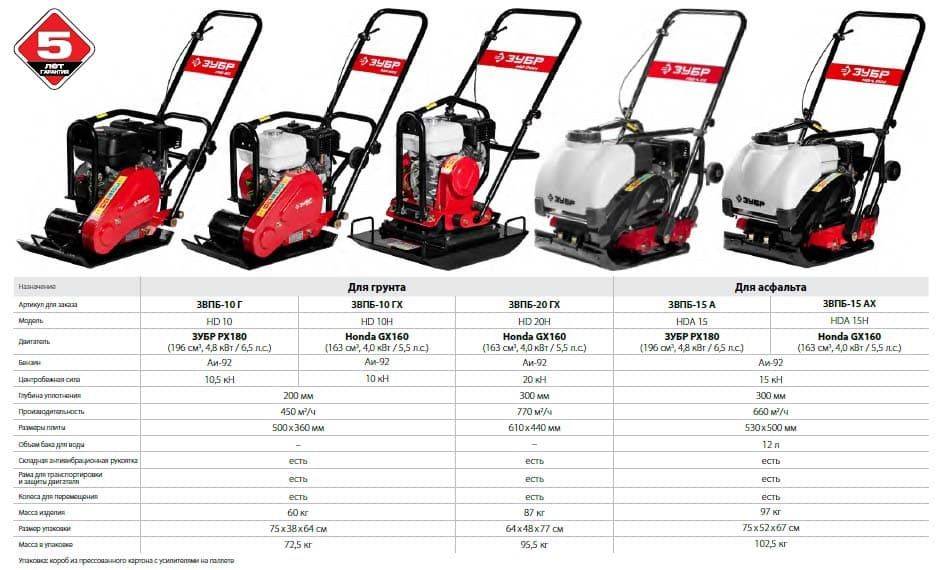

Неплохие виброплиты выпускают отечественные фирмы – ЗУБР, Калибр; зарубежные – Diam, Impulse.

Советы профессионалов

Выбор модели зависит от возможностей владельца, предстоящего использования, возможности подключения к электросетям. Специалисты, на вопрос как выбрать, рекомендуют ориентироваться на вес виброплиты. Эта характеристика обуславливает количество ударов, скорость, производительность и качество работы.

Востребованы бензиновые модели – экономичные, способные работать при любых погодных условиях. Популярны за счет простоты эксплуатации.

Дизельные – имеют повышенные эксплуатационные показатели за счет двигателя. Дорогое оборудование привлекает дорожные строительные компании.

Электрические виды виброплит приобретаются для частных работ индивидуальными предпринимателями.

Вес виброплиты и глубина уплотнения

Чем выше вес оборудования, тем на бОльшую глубину удастся уплотнить материал. При выборе веса оборудования также учитывают, с каким материалом преимущественно придется работать.

По весу различают следующие типы виброплит:

• до 75 кг, легкие. Способны утрамбовывать материал на глубину 15 см, подходят для работы с песком, мелким гравием. Используются в ландшафтных работах при обустройстве садовых дорожек и укладке тротуарной плитки. Для асфальтирования такая техника не подойдет, но в хозяйстве точно пригодится;
• 80-110 кг, универсальные. Трамбуют материал на глубину 20-25 см, используются для проведения ямочного ремонта дорожного покрытия, для укладки тротуарной плитки на площадках, а также при ремонте дорог после прокладки коммуникаций, в ландшафтных работах. Столь широкий вид доступных работ и обеспечили универсальность данного типа виброплит;
• среднетяжелые, до 150 кг. Могут трамбовать материал на глубине 30-60 см, применяются при дорожном и промышленном строительстве. Отлично справляются с уплотнением асфальта и обратной засыпкой фундамента, но ни в коем случае не подходят для укладки плитки, так как она может быть повреждена под весом оборудования;
• тяжелые, более 150 кг. Это профессиональная техника, которая может даже заменить виброкаток. Такое тяжелое оборудование не подходит для уплотнения асфальта, но отлично подойдет для подготовки основания под дороги и для организации фундамента.

Эффективность работы выбранного оборудования примерно на 70% зависит от правильности выбора веса, остальные 30% — это правильный выбор вибрационного усилия.

Конструкция и принцип работы

Конструктивно виброуплотнитель имеет электромеханический эксцентрик, который создает вибрационные механические колебания. При помощи ременной передачи крутящий момент от двигателя передается на жестко закрепленный эксцентрик. Полученные колебания передают вибрацию на рабочее металлическое основание агрегата. Плита всей площадью своей поверхности воздействует на уплотняемое покрытие.

Виброплиты можно разделить на несколько видов:

Виброплиты: 1-Бензиновая 2-Дизельная 3-Электрическая

По использованию энергии

Экономичный вариант, пользуется самым большим спросом (цены ниже дизельных аналогов). Могут свободно перемещаться по рабочей площадке (не привязаны к источнику питания, в отличие от электрических виброплит), способны работать в мороз и в жару.

Недостатки: большой вес, при работе издают много шума.

Просты в управлении, надежны, долговечны, независимы от источника питания.

Недостатки: тяжелые, сильно шумят при работе. На морозе могут плохо работать.

Имеют небольшой вес, низкий уровень шума, экологичны. Могут использоваться в закрытых помещениях (так как нет двигателя внутреннего сгорания, нет и загрязнения выхлопными газами).

Недостатки: рабочая зона ограничена длиной кабеля питания; используются реже, так как требуется дополнительное электрическое оснащение.

По способу передвижения:

Более маневренны (возможность обратного хода без разворота); незаменимы в узких проходах.

Недостатки: большой вес, высокая цена.

Поступательные

Движутся только в прямом направлении. Виброплиты такого типа дешевле и легче.

Недостатки: для разворота необходимо дополнительное пространство.

По весу:

• Легкие (до 75 кг) — применяются для трамбовки грунта толщиной 10-15 см (при отделочных и ландшафтных работах).
• Универсальные (75—90 кг).

• Средней тяжести (90—140 кг) — используются для послойных уплотнений толщиной до 35 см.
• Тяжелые (от 200 кг и более).

Виды виброплит и рекомендации по их выбору

В строительстве используют самые различные виброплиты, которые могут отличаться друг от друга:

• массой;

• способом питания и мощностью;

• вибрационным усилием;

• размерами подошвы;

Кроме того, работа каждой виброплиты характеризуется и другими важными техническими параметрами, например:

• мощностью;

• расходом горючего или электроэнергии;

• частотой и амплитудой вибрации;

• скоростью движения и пр.

Масса

Масса виброплит является одним из самых важных ее технических характеристик. По этому параметру их делят на:

1. Легкие (до 75 кг).

2. Универсальные (от 75 до 90 кг).

3. Среднетяжелые (до 200 кг).

4. Тяжелые (от 200 кг).

Легкие и универсальные агрегаты чаще всего используются при обустройстве территорий, прилегающих к загородным коттеджам/домам, например, при укладке тротуарной плитки. В сельском хозяйстве их применяют, если нужно утрамбовать слой грунта толщиной не более 25 см.

Примечание: для укладки тротуарной плитки дополнительно понадобится специальная насадка с резиновым или полиуретановым ковриком. При этом общий вес виброплиты не должен превышать 170 кг

Среднетяжелые виброплиты хорошо зарекомендовали себя при уплотнении крупнофракционных грунтов и укладке асфальта. Они эффективно уплотняют слой грунта до 30 см и кроме того используются при укладке асфальта и осуществлении ландшафтных работ.

Ремонт и укладка дорожного полотна, засыпка траншей и уплотнение грунтов толщиной до 85 см требуют применения тяжелых, массой более 500 кг, вибромашин.

Двигатели

Серийно выпускаемые виброплиты комплектуются тремя видами двигателей:

1. Бензиновыми.

2. Дизельными.

3. Электро.

Самые тяжелые виброплиты комплектуются дизельными моторами мощностью порядка от 3,0 до 24,5 кВт. При этом масса таких машин может достигать одной тонны. По заверениям их производителей они могут заменить каток весом порядка 7-ми тонн.

Внимание! Виброплиты с дизельными моторами не рекомендуется применять в условиях отрицательных температур.

Наиболее востребованы при проведении различных работ виброплиты с бензиновыми двигателями. Они отличаются простотой управления и, кроме того, беспроблемно работают в любое время года. Бензиновые двигатели при этом имеют мощность от 1,8 до 9,8 кВт.

Виброплиты с электромоторами встречаются редко. Связано это с тем, что радиус их работы ограничен длиной шнура электропитания, да и мощность их сравнительно невелика – от 0,25 до 2,2 кВт. Однако для работы в помещениях они подходят больше, чем агрегаты с двигателями внутреннего сгорания – ведь у них полностью отсутствуют выхлопные газы.

Вибрационное усилие

Еще один важный параметр виброплиты – величина вибрационного усилия. От него зависит степень трамбования. При этом, выбирая между одинаковыми по массе виброплитами, предпочтение нужно отдавать агрегату с более высоким вибрационным усилием. Например, виброплиты с величиной вибрационного усилия до 10 кН не подходят для укладки асфальта. Да и при укладке тротуарной плитки потребуются машины с вибрационным усилием порядка 16-20 кН.

Площадь подошвы

Производительность виброплиты определяется ее весом и площадью рабочей поверхности. При этом, чем тяжелее будет эта деталь и чем больше будут ее размеры, тем производительней будет и сам агрегат. Поэтому, выбирая виброплиту из числа одинаковых по габаритам и мощности агрегатов, предпочтение следует отдавать более тяжелому.

Однако, если важна не производительность, а качество уплотнения поверхности, то при одинаковой массе и вибрационном усилии лучше выбрать машину с меньшей площадью подошвы. В этом случае чем меньше будет площадь рабочей плиты, тем сила удара будет распределяться равномернее и уплотнение поверхности будет качественнее.

Основные разновидности виброплит

Все виброплиты можно разделить на 2 категории устройств:

• ручные модели;
• навесное оборудование.

Ручные виброплиты

Ручная виброплита представляет собой установку для уплотнения с рабочей площадью от 1,3 до 4,2 тысяч кубических сантиметров. Она комплектуется бензиновым, электрическим, либо дизельным двигателями.

Важно: электрические виброплиты имеют меньшую мощность и подходят для использования при наличии поблизости источника электрической энергии. По мощности и массе виброплиты подразделяются на легкие, средние

Последние предполагают наличие бака с жидкостью. Подача воды необходимы для предупреждения прилипания при трамбовке битума. Наличие жидкости освобождает от необходимости трудоемкой чистки оборудования

По мощности и массе виброплиты подразделяются на легкие, средние. Последние предполагают наличие бака с жидкостью. Подача воды необходимы для предупреждения прилипания при трамбовке битума. Наличие жидкости освобождает от необходимости трудоемкой чистки оборудования.

Легкие вибрационные плиты часто поставляются с ковриками. Они позволяют трамбовать тротуарную плитки, не боясь повредить ее.

Обратите внимание: легкие виброплиты не подходят для работы с асфальтом. Их массы недостаточно для качественного уплотнения

Навесное оборудование

Тяжелые виброплиты принадлежат к категории навесного оборудования. Они имеют большую массу, реверсный режим, благодаря чему работа может выполняться в обоих направлениях. Навесные вибрационные плиты могут устанавливаться на погрузчики, экскаваторы. Их применяют при больших объемах работы:

• благоустройство территории;
• подготовка подушек в траншеях;
• уплотнение котлованов;
• установка свай и столбов.

Когда целесообразно использовать вибротрамбовки?

Вибрационные плиты не способны выполнить трамбовку узких полос грунта. Для работы в труднодоступных местах применяют вибротрамбовку, которую еще называют вибронога. Этот аппарат используют преимущественно частные бригады, которым необходимо трамбовать площадки под фундамент, объекты со сложной формой.

Ручная вибротрамбовка предполагает следующую конструкцию:

• верхняя часть устройства представлена бензиновым, либо электрическим мотором;
• в нижней части располагается металлическая пластина, которая непосредственно воздействует на грунт;
• передача усилия от мотора на основание осуществляется за счет пружинного механизма.

Вибронога может подпрыгивать на высоту около 6 сантиметров, после чего она возвращается в исходное положение. Трамбовка осуществляется за счет таких скачков.

Лучшие виброплиты с дизельным двигателем

Комплектуются мощными дизельными моторами. Имеют большой вес, применяются при реализации масштабных проектов. Дизельные реверсивные виброплиты используют при строительстве автомобильных дорог, прокладке трамвайных путей, укладке брусчатки на городских площадях. Техника экономична, но нуждается в регулярном обслуживании.

Weber mt CR-6 100535309

Изготовленная в Германии реверсивная вибротрамбовка укомплектована мощным экономичным мотором, который обеспечивает высокие показатели центробежной силы. Тяжелая литая чугунная плита справляется с утрамбовкой основания любого типа. Корпус из листовой стали закрывает все важные узлы, обеспечивает защиту от попадания грязи или гравия.

Платформа имеет прямоугольную форму, а закругленные края упрощают работу в траншеях. Машина тяжелая, укомплектована прочной защитной рамой с упором, за который технику перемещают краном. Управлять уплотняющим воздействием можно с помощью рычага на рукоятке, контролирующим дроссельную заслонку силового агрегата. Тросовый механизм смещения надежно защищен от механического воздействия.

Достоинства:

• Плавно работающий гидравлический реверс;
• Автоматическая натяжка ремня;
• Электрический стартер;
• Высокая скорость;
• Возможность установки системы контроля над уплотнением.

Недостатки:

Высокая цена.

ТСС WP90TL 207195

Одну из самых маленьких дизельных моделей рекомендуется купить для трамбования на небольших строительных площадках. Обладает большой для своего класса мощностью, глубина уплотнения достигает 30 см благодаря весу, центробежному усилию. Несмотря на отсутствие реверса, отличается высокой производительностью, маневренность. Форма плиты позволяет работать в траншеях.

Управление с помощью регулировки дроссельной заслонкой, которое расположено на рукоятке. Основание платформы открытое, что способствует эффективному самоочищению. Кожух защищает все узлы от песка и грязи, амортизаторы снижают вибрацию. Предотвратить случайное повреждение двигателя помогает прочная рама, на которое есть специальный упор для перемещения техники краном.

Достоинства:

• Встроенные колеса;
• Вместительный бак для воды;
• Легкий запуск;
• Складная ручка.

Недостатки:

Небольшой бак для топлива.

Как выбрать оптимальную?

Перед выбором и покупкой виброплиты обращайте внимание на такие детали:

• Технические характеристики, документация завода-изготовителя;
• Размер опорной плиты — напрямую влияет на силу вибрации. Мощный аппарат с широкой плитой движется быстрее. Если же рабочая поверхность небольшая — получается мощный и более долговечный агрегат, но производительность при этом уменьшится.
• Конструкция рабочей части плиты — рельефная и тяжелая плита подойдет для работ по грунту сильной и средней сыпучести; гладкая плита с небольшим весом — идеальный вариант для асфальта.
• Частота вибрирования (число повторений) — чем чаще колебания, тем качественнее трамбовка.

• Амплитуда вибрирования (сила удара) — чем сильнее воздействие на поверхность, тем мощнее агрегат и больше глубина уплотнения грунта.
• Производительность — способность агрегата производить определенный объем работы. От этого параметра зависит скорость обработки поверхности.
• Экономичность — расхода топлива или электрической энергии важный параметр, так как влияет на окупаемость аппарата.
• Наличие системы орошения — если такая система есть, работать удобнее. Вязкий грунт не прилипает к рабочей плите агрегата, а уплотнение получается более качественным.
• Реверс двигателя — необходимо на работах в узких проходах и траншеях, в остальных случаях, переплачивать за данную функцию нет смысла.

Характеристики, определяющие эффективность инструмента

Эффективность применения виброноги с любым типом мотора зависит от нескольких характеристик.

1. Мощность мотора определяет частоту поступательных движений и влияет на производительность.
2. Площадь ударной площадки (трамбовочной подошвы) — от нее зависит мобильность устройства. Чем меньше подошва, тем удобней в работе инструмент в стесненных условиях.
3. Частота вибрации – ключевая характеристика производительности. Чем больше ударов в минуту совершает вибронога, тем большее пространство можно уплотнить в определенный временной промежуток.
4. Глубина трамбовки (амплитуда).
5. Вес устройства важен для целевого выбора. Например, легкая и маневренная конструкция нужна для трамбовки канав, более тяжелый агрегат важен для формирования траншей.
6. Расход топлива (для моделей с двигателем внутреннего сгорания бензиновых или дизельных).
7. Наличие антивибрационной системы для рукоятки (она бывает не у всех моделей), чтобы снизить вибрационную нагрузку на руки оператора во время работы.

Цена на вибротрамбовку зависит от типа мотора и перечисленных выше характеристик, а также популярности бренда.

Лучшая дизельная вибротрамбовка

Дизельный двигатель более мощный, рассчитан на интенсивную работу. Оборудование с этим типом привода неприхотливое, экономичное, мобильное. Недостаток – повышенные требования к качеству топлива, проблемы с запуском при низких температурах воздуха. Эксперты рассмотрели 4 модели и остановили свой выбор на одной, которая отвечает повышенным требованиям в сфере надёжности.

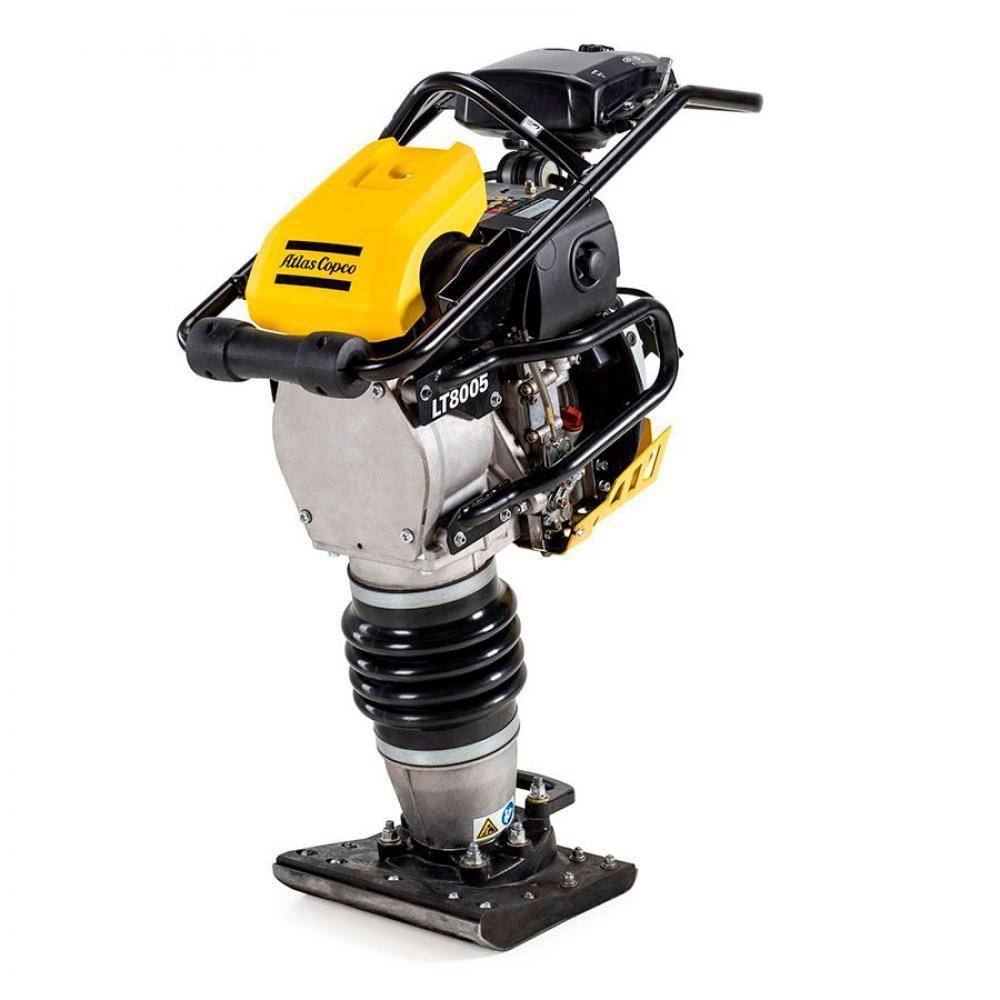

Husqvarna (Atlas Copco) LT 8005

Шведские инженеры разработали вибротрамбовку для интенсивного использования при обустройстве фундаментов и засыпке траншей. Хорошо справляется с глубоким уплотнением щебня, илистого грунта, песка и глины. Высокая центробежная сила делает трамбовку качественной за 2-3 прохода.

Конструкция отличается хорошим балансом, простым управлением. Для перемещения по площадке в установке предусмотрен ролик в основании. Металлическая защитная рама увеличивает ресурс, а дополнительная откидная рукоятка упрощает погрузку. Три рабочих режима позволяют выбрать оптимальный вариант с учётом особенностей работы. Это снижает износ деталей. Вместительный герметичный топливный бак имеет удачное расположение и упрощает доступ к основным узлам агрегата для технического обслуживания.

Достоинства:

• Амплитуда хода 85 мм;
• Хорошее тяговое усилие;
• Стабильный запуск;
• Надёжная центробежная муфта.

Недостатки:

Повышенная звуковая мощность.

Виды вибротрамбовок

Принято подразделять вибротрамбовки на две большие видовые группы, в зависимости от целевого назначения.

1. Для работы с сыпучим грунтом. Это инструмент с небольшой частотой колебаний и большой амплитудой движения.
2. Для работы с вязкими и смешанными субстанциями, трамбовки асфальта предназначается вибронога с малой амплитудой и большой частотой вибрации.

Также в зависимости от того, каким мотором оснащен агрегат, общепринята следующая классификация инструмента:

• электрический;
• бензиновый;
• дизельный.

Вибротрамбовка электрическая TSS HCD70

Бензиновая вибротрамбовка — самый востребованный универсальный инструмент, поскольку он не ограничен в мобильности, вынослив и производителен, может работать  в любых погодных условиях. Бензиновое топливо доступно, и расход его небольшой. Техническое обслуживание несложное, цена доступная. Основной минус – нежелательно  использовать в помещении из-за выхлопных газов.

Вибротрамбовка (шлеп нога) ADA CJ100 бензиновая

Дизельная вибротрамбовка от других аналогов отличается большой мощностью, а значит, и производительностью. Модели с дизельным мотором используются в таких видах работ, где от аппарата требуется большая ударная сила и способность выполнять большой объем работы. Стоят дизельные агрегаты немало. Основной минус – большой уровень шума.

Вибротрамбовка дизельная Atlas Copco LT800

1 Трамбовка грунта – основные правила

Слои трамбовки не должны превышать 70 см, если используются тяжелые катки для уплотнения грунта. И не толще 10 см, если у вас в наличии ручной трамбовщик. Уплотнение грунта виброплитой позволяет увеличить слой до 15-20 см.

В зависимости от состава почвы ее влажность не должна превышать:

Виброплита для трамбовки грунта

• глина – 16-26%;
• суглинок – 12-18%;
• песок – 8-14%;
• супесь – 9-15%.

Не менее важным параметром, который нужно учитывать, выбирая виброуплотнитель грунта – это частота вибраций аппарата, от которой будут зависеть сила и качество уплотнения. Общее правило таково: чем ниже плотность материала, тем меньше нужна частота вибраций.

Уплотняемые слои сухого песка или щебня не нуждаются в машинах с высоким уровнем вибраций, тогда как глина или мокрый песок, суглинок и другой влажный и крупнопористый материал требует высокочастотный трамбующий момент.

1.1 Взаимозависимость двигателя и производительности

Существенная разница при выборе вибромашины будет заключаться и в варианте установленного на ней двигателя:

• бензиновые агрегаты работают с частотой 250-680 оборотов в минуту;
• дизельные уплотнители обладают частотой в 700 оборотов в минуту;

• электрические устройства могут предложить уплотняющий момент 400-600 оборотов в минуту.

В зависимости от вида двигателя земля будет уплотняться на разных площадях с различной производительностью:

• дизель – может обработать до 250 м² в час;
• бензиновый аппарат – до 200 м²;
• электрические могут осилить примерно 12 м² за минуту.
