Ветровая планка для профнастила: характеристики и правила монтажа

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

  • Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
  • Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
  • Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

  • защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
  • дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
  • крепление софитов, если таковые предусмотрены в конструкции кровли;
  • декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Защита древесины

Практически все древесные элементы кровельной конструкции дома подвержены воздействию разрушающих факторов в виде влажного воздуха и осадков. По этой причине для надежной и долгосрочной защиты лобовой доски она перед монтажом обязательно обрабатывается антисептиком.

Благодаря этому в какой-то мере удается сберечь древесину не только от грибка и плесени, но и от случайного возгорания

При проведении обработки важно не спешить и дать доске какое-то время отлежаться, что гарантирует глубокое проникновение состава в тело древесных заготовок

Если по каким-либо причинам антисептика в хозяйстве не оказалось – можно воспользоваться известным способом пропитывания древесины олифой, подогретой на водяной бане. Вариант по эффективности практически не уступает классическим пропиткам.

Установка

Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

  1. Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений; Установка планки
  2. Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели; Защита перед монтажом черепицы
  3. Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
  4. Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100; Пример монтажа
  5. После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
  6. Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
  7. Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
  8. Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
  9. Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом; Установка торцевой планки
  10. Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
  11. Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
  12. Под стыки настилается утеплитель и гидроизоляционное покрытие.

Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.

Видео: Установка уплотнителей и ветровой планки.

Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

Назначение

Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:

  1. Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
  2. Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
  3. Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
  4. Сильный ветер может и вовсе оторвать листы профнастила.

Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

Виды и технические характеристики

Согласно строительным нормам при возведении крыши из профнастила или черепицы обязательно выполняется крепление ветровых планок. Они устанавливаются по всему периметру кровельной конструкции для предотвращения попадания на стропильный каркас и обрешетку атмосферных осадков и задувания порывов ветра. Различают следующие разновидности этих фасонных элементов:

  • Фронтонная (торцевая) планка. Она представляет собой уголок, одна из крепежных полок которого прямая, а другая повторяет волнистый рельеф профнастила. Фронтонная планка крепится свесы крыши, расположенные со стороны фронтонов сооружения. Этот элемент, необходимый для защиты стропил от влаги, перекрывает 1-2 волны профнастила, а также закрывает собой полностью торцевую доску. Некоторые модели снабжаются капиносом для отвода воды.
  • Карнизная планка. Карнизную планку монтируют на обрешетку крыши вдоль свеса перед настилом кровельного материала и установкой водостока. Она представляет собой уголок из оцинкованной стали с полимерным покрытием с прямыми, ровными крепежными полочками.
  • Коньковая планка. Для гидроизоляции и защиты стыка между профнастилом в месте соединения скатов используют коньковую планку. Она бывает прямая, овальная, прямоугольная. Также выпускаются модели с вентиляционным зазором, улучшающие циркуляцию воздуха в кровельном пироге.

Ветровые фасонный элементы для профнастила имеют стандартную длину 200 см, однако, полезная длина планок составляет сего 190-195 см, так как устанавливаются они с зазором 50-100 мм. Производители выпускают модели с размерами 40х60 мм и 90х150 мм.

Важно! Опытные кровельные мастера рекомендуют выполнять крепление узкой ветровой планки размером 40х60 мм на плоских кровлях, а также в регионах с низкой ветровой нагрузкой. Широкая планка подходит для скатных конструкций с любым уклоном

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента

Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Ветровую планку на крышу из профнастила можно установить своими руками, так как монтаж этого фасонного элемента не требует особого строительного опыта или специализированного инструмента. Для этого потребуются кровельные саморезы с резиновым уплотнителем из расчета 5-6 штук на одну планку, шуруповерт, герметик и ножовка по металлу для подрезки. Порядок, в котором выполняется крепление элементов, зависит от места монтажа:

Монтаж карнизной планки. На карнизные свесы крыши ветровая планка устанавливается до настила кровельного покрытия, до монтажа водостока. Она прикручивается саморезами с шагом 40 см, начиная от края, с нахлестом 50-100 мм. О время крепления гидроизоляционную пленку, которая укрывает обрешетку, поднимают и укладывают поверх планки. Качественный монтаж подразумевает, что ветровой карнизный элемент будет прижиматься к внутренней поверхности водосточного желоба, предотвращая всякое проникновение влаги со ската на стропила. Иногда для этого требуются планки, изготовленные по индивидуальным размерам.

Обратите внимание! Для дополнительной изоляции стыков между кровельным материалом и ветровыми планками пользуются специальными уплотнителями, силиконовым герметиком или строительным скотчем. По отзывам мастеров наибольшую эффективность показывает специальный уплотнитель, повторяющий рельеф профиля профлиста, так как он не имеет ограничений по сроку эксплуатации

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:

  1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
  2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.

  1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
  2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.

Для заполнения зазора можно применять следующие виды уплотнителя:

  • универсальный самоклеящийся;
  • универсальный саморасширяющийся (ПСУЛ).

Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью.

Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия . Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:

  1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
  2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.
  1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.

Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

При устройстве крыш из профнастила огромную роль играют так называемые доборные элементы, занимающие в общей площади крыши мизерно малое место (до 3% в самых сложных крышах). Но от них в значительной степени зависит срок службы кровли в целом.

Понятно, что не все из представленных на фото доборных профилей влияют на срок службы крыши, но рассматриваемые в этой статье карнизная и ветровая планки, наряду с коньковой, – основные доборные элементы любой крыши из профнастила.

Почему именно эти? Да потому что большинство кровель из профметалла имеют самую простую конфигурацию, т.к. использование его для сложных ломаных крыш, с учетом большого в этих случаях отхода, как минимум нерентабельно, а учитывая все составляющие характеристик и стоимости того или иного вида покрытий, — малооправданным. Конечно, бывают исключения, но они скорее только подтверждают правило.

Материал ветровой планки

Ветровая планка для металлочерепицы изготавливается из того же материала, что и само кровельное покрытие. Вот какие варианты доступны:

  • Тонколистовая сталь. Этот металл самый доступный из всех существующих. Он отличается малым весом, простым монтажом, широким выбором цветовых решений. Гарантийный срок эксплуатации составляет 10-15 лет.
  • Алюминий. Он выгодно отличается от стали тем, что меньше подвергается коррозии и весит ещё меньше, чем сталь. Алюминиевые ветровые планки устойчивы к сильным морозам и высоким температурам. Его цена сравнима с ценой стали или чуть выше.
  • Медь. Это самый дорогой и долговечный кровельный материал, способный сохранять свои эксплуатационные свойства столетиями. Он отлично сопротивляется агрессивному воздействию солнечного излучения, температурным перепадам благодаря оксидированному слою, который возникает на поверхности меди естественным образом. Поскольку медная карнизная планка не требует дополнительного ухода, расходы на обслуживание кровли сокращаются.

Выбор подходящего материала основывается на типе кровельного покрытия и заложенном бюджете.

Габариты планок для различных покрытий

Элементы ветрового типа требуется устанавливать на кровле, которые оснащены битумными материалами, для крыш из металлической черепицы, профилированного настила или остальных типов материалов

Для крыши жилого помещения планку торцевого типа важно устанавливать вне зависимости от того, чем покрыта кровля. Для помещений нежилого типа (к примеру, для складов или гаражей) со стропильной системой из металла установка торцевой планки необязательная

Материал, из которого делают торцевые элементы, могут быть самыми разными:

Материал, из которого делают торцевые элементы, могут быть самыми разными:

  1. Листы из стали – они могут быть с толщиной от 0.04 до 0.05 см. Они прекрасно подходят для кровель из профилированного настила, металлической черепицы (обычно с базальтовыми вкраплениями), покрытий из битума. Стальные элементы могут быть с самым разным покрытием – пластизол, полиэстер, полимерное, а также лакокрасочное, причем его цвет можно выбирать в соответствии с материалами кровли. Они обладают широким распространением.
  2. Поливинилхлоридные планки – применяются крайне редко, потому что именно этот материал подвержен разрушению от температурного перепада. Толщина ПВХ элемента может быть от 0.04 до 0.1 см, а также широкий цветовой диапазон.
  3. Листы, выполненные из алюминия – могут иметь толщину от 0.1 до 0.2 см, и аналогично с листами из стали могут обладает самым разным покрытием.
  4. Деревянная защита – ее чаще всего делают самостоятельно, из досок, и элемент может иметь узорчатую резьбу. Подобные компоненты применяются в загородных частных домах и являются декоративными красивыми дополнениями к кровле.

Обратите внимание, что при выборе планке важно учесть высоту волн и торцовую ширину, чтобы планка могла в полной мере перекрывать незащищенный кровельный торец. Более того, листы торца могут быть выполнены из ОСБ, акрила, камня искусственного происхождения и МДФ. Конструктивные кровельные части из таких материалов делают индивидуально, под частный проект и не могут быть с масштабом промышленного производства

Конструктивные кровельные части из таких материалов делают индивидуально, под частный проект и не могут быть с масштабом промышленного производства

Конструктивные кровельные части из таких материалов делают индивидуально, под частный проект и не могут быть с масштабом промышленного производства

Конструктивные кровельные части из таких материалов делают индивидуально, под частный проект и не могут быть с масштабом промышленного производства.

Покрытие торцевой планки

В зависимости от материала изготовления, ветровик защищается дополнительными слоями. Единственное исключение здесь медь, которая ничем не покрывается. Планки из алюминия и стали покрываются защитно-декоративным слоем с применением таких материалов:

  • полиэстер;
  • полиэфир;
  • полиуретан;
  • пластизол;
  • полиэфир;
  • акрилат.

Выбор материала, покрывающего планку, зависит от локации строящегося здания.

  • Если это средняя полоса России без особых неблагоприятных факторов, то выбирают металлочерепицу и дополнительные детали, покрытые полиэстером с толщиной слоя 25-30 мкм.
  • Если условия региона более жёсткие, предпочтение следует отдать полиуретану, поливинилиденфториду и поливинлхлориду. Эти покрытия редко применяются в чистом виде. Часто они смешиваются с добавлением других компонентов.

Ветровая планка для профнастила: предназначения и характеристики

Устройство металлической кровли требует использовать ветровые планки для профнастила . Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската. К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

  • Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
  • Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
  • Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

  • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли
  • Карнизная. Устанавливается на краях ската крыши, перед водостоками
  • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

  • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
  • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Прежде чем начинать укладку профнастила и крепление ветровой планки, нужно уделить внимание обрешетке. Обрешетка под профнастил важна для долговечности кровли. При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий

При правильном расчете расстояния между брусьями нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и других воздействий.

Шаг обрешетки зависит от вида профнастила. Например, для профнастила С20 обрешетка должна быть сплошной. Про технически характеристики профнастила С20 читайте здесь. Этот вид материала используют не только для кровли, но и для обшивки стен.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

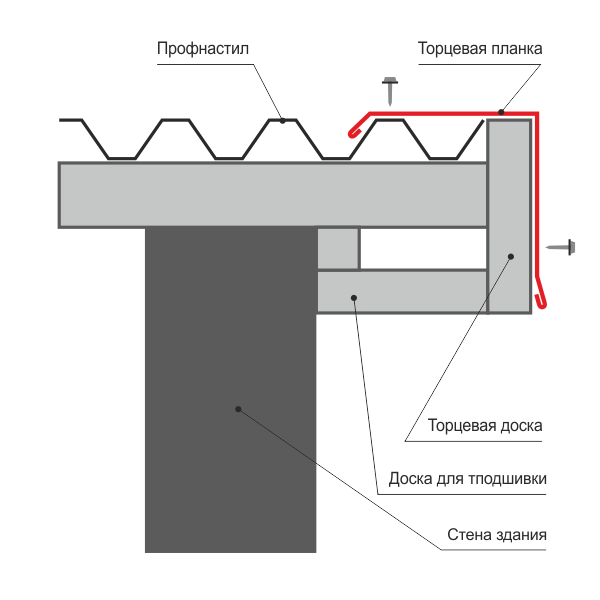

Схема крепления ветровой планки

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

  • Узкая торцевая прямая 140-160 руб
  • Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

Дополнительно о назначении

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Торцевая или ветровая планка — в чем различия?

Ветровая составляющая, в зависимости от того, на каком месте кровли она крепится, может классифицироваться на:

  • торцевую, которая крепится с торца кровли. Устанавливается поверх кровельного покрытия;
  • коньковую, которая крепится на коньковую составляющую;
  • карнизную, которая крепится на краю ската кровли. Устанавливается перед монтажом кровельного покрытия под покрывной материал.

ОБРАТИТЕ ВНИМАНИЕ!

Чаще всего при упоминании о ветровой планке подразумевается понятие торцевой защиты. Торцевой защитный компонент предотвращает задув ветреных порывов, поэтому называется ветровой. А поскольку ветровая планка крепится к торцу, она является торцевой. Эти понятия сходны по значению.

Монтаж ветровой планки для профнастила

Крепление ветровой планки профнастила — очень простая задача. Наверное, самая простая среди всех кровельных работ при монтаже крыши из профнастила. Поэтому, если вас не пугают высотные работы, вы сможете сделать это самостоятельно.

Устанавливают этот фасонный элемент после укладки кровельного покрытия, но до монтажа конька. При этом, до того как крепить ветровую планку на профнастил, нужно полностью оформить карнизный свес. За исключением софитов — их можно ставить одновременно и с торца, и со стороны карниза.

Перед тем как установить ветровую планку на профнастил, закрепите на фронтонном свесе опорную доску шириной 80–100 мм, толщиной 25–30 мм. Такая доска называется торцевой, и именно к ней крепится доборной элемент.

Вместо доски можно использовать брус 40х40, но в этом случае нужны удлиненные саморезы, чтобы надежно прикрепить торцевой уголок.

После монтажа торцевой доски выполняется установка ветровой планки для профнастила:

  1. Монтаж начинается со стороны свеса.
  2. Край первой планки со стороны свеса подрезается так, чтобы его можно было загнуть и закрыть верхние волны профнастила.
  3. Первая планка укладывается на крышу, выравнивается и закрепляется.
  4. Места прилегания края фасонного элемента к доске и профнастилу промазываются герметиком для лучшей защиты от влаги.
  5. Для крепления используют те же саморезы, что и для установки профлиста. У них обязательно должна быть самогерметизирующаяся резиновая шайба, которая будет предохранять отверстие от коррозии.
  6. Саморезы ввинчиваются с шагом 40–50 мм по одной линии.
  7. Сбоку саморезы закручиваются в торцевую доску, сверху — в обрешетку крыши. При этом они должны быть достаточно длинными, чтобы глубоко войти в дерево.
  8. Установка торцевой планки на профнастил выполняется с нахлестом 50–100 мм в зависимости от и в месте строительства.
  9. Торцы закрывают заглушками и уплотнителями.
  10. Места креплений торцевой планки профнастила промазываются краской в тон. Также для этого можно использовать плотные антикоррозионные составы, но это сильно ухудшит вид торца крыши.

Для вкручивания саморезов лучше использовать шуруповерт — так вы точно выставите усилие и не перетянете. Впрочем, всю работу можно сделать вручную, но займет это намного больше времени.

Только саморезы, никаких гвоздей

Не пытайтесь крепить фасонные элементы гвоздями. Экономия будет минимальна, а коррозия через незащищенные ничем отверстия начнется в разы раньше.

После установки убедитесь, что не осталось никаких зазоров. Если они есть, пусть небольшие, замажьте их — даже миниатюрного отверстия достаточно, чтобы в подкровельное пространство смогли забраться мелкие животные.

Наглядно процесс монтажа торцевой планки на кровлю из профнастила показан на видео:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
