Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Чем отличаются плоскогубцы от пассатижей: секреты этих инструментов

Многие мастера очень часто при работе с шарнирно-губцевым инструментом сталкиваются с тем, что не знают правильного его наименования. В интернете представлено достаточное количество материалов, в которых сравниваются два таких инструмента, как пассатижи и плоскогубцы. Однако в большинстве случаев приведенные доводы являются попросту ошибочными. Это не удивительно, ведь даже если спросить у менеджера строительного магазина о том, чем же отличаются пассатижи от плоскогубцев, то в 90% случаев вы услышите неточный ответ, на основании которого сложно сделать выводы. Именно поэтому пришло время разобраться в вопросе, чем же все-таки отличаются плоскогубцы от пассатижей, и есть ли вообще между ними разница?

Сразу стоит отметить, что отличие между плоскогубцами и пассатижами действительно имеется. Теперь разберемся, в чем же оно заключается. Все банально просто: плоскогубцы имеют плоскую форму губок без дополнительных выемок и прочих конструктивных особенностей. Губки оснащены насечками для захвата деталей. Иными словами можно сказать, что этот инструмент предназначен для выполнения конкретных задач, связанных с захватом деталей (проволока, провод и т.п.). Что касаемо пассатижей, которые многие очень часто называют плоскогубцами, то они имеют следующие особенности:

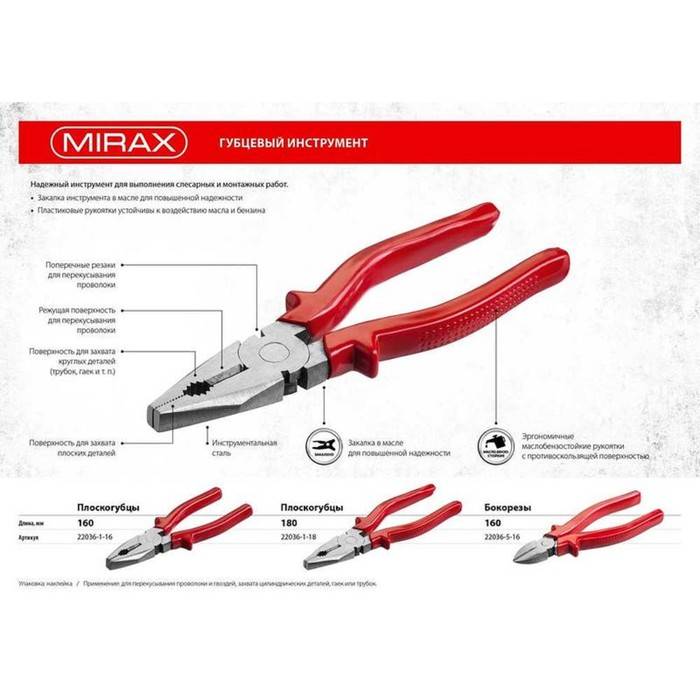

Рабочая часть делится на три сектора: плоские губки для захвата тонких деталей (листы, проволока), круглая выемка с гранями для захвата резьбовых и цилиндрических элементов (гайки, болты), и резцы для перекусывания проводов и проволоки.
Из этого следует, что пассатижи от плоскогубцев отличаются универсальностью применения. Если плоскогубцы предназначены для выполнения конкретных и точных задач, то пассатижи имеют более широкий функционал. Это и есть основное различие между рассматриваемыми инструментами.

Ниже представлено фото плоскогубцев

При этом важно понимать, что производители могут выпускать разные модификации таковых инструментов

В данном случае на фото изображены классические плоскогубцы фирмы Knipex. Дополнительно устройства могут оснащаться функцией перекусывания проволоки, как например, показано на фото ниже.

Однако такой тип шарнирно-губцевого инструмента уже называется длинногубцами, то есть, его рабочая часть имеет продолговатую форму. Этот прибор очень удобен для проведения электромонтажных работ, когда необходимо захватить провод, расположенный в труднодоступном месте.

Ниже на фото представлен вариант плоскогубцев, что позволит закрепить знания об отличии этого инструмента от пассатижей.

Теперь посмотрим на фото пассатижей, чтобы понимать визуально, о чем идет речь.

Как видно по фото, они имеют разделенную рабочую зону на три части, что делает их универсальными. Особенно популярен такой инструмент при проведении электромонтажных работ (с его помощью можно захватить кабель и перекусить его) и слесарных (захват плоских деталей, завинчивание резьбовых соединителей без гаечных ключей и перекусывание проволоки).

Разобравшись в вопросе о том, чем же отличаются плоскогубцы от пассатижей, перейдем к изучению конструкции шарнирно-губцевого инструмента и его разновидностей.

Пассатижи и плоскогубцы: в чем разница между вариациями шарнирно-губцевых инструментов

История появления приспособлений данной группы уходит корнями как минимум в эпоху греческих богов. С незапамятных времен человечеству знакомы клещи кузнеца. С течением времени изменения происходили не только в обществе людей, но и в инструментах. Когда конкретно и кем именно был создан рисунок плоскогубцев, являющихся прототипом современных изделий, неизвестно. Однако неоспоримым является тот факт, что вещь получилась невероятно практичная и нужная.

Многие люди не видят разницы между плоскогубцами и пассатижами, так как внешне они очень похожи

Современные шарнирно-губцевые инструменты характеризуются большим разнообразием. Основными вариациями, которые представлены вниманию потребителей, являются:

клещи;
круглогубцы;
кусачки;
плоскогубцы;
пассатижи.

Каждая из вышеуказанных категорий имеет подвиды, которые разнятся по таким параметрам, как размер рабочей поверхности, форма, а также предназначение. К примеру, с задачей разделки жил кабелей наилучшим образом справляются круглогубцы.

Пассатижи считаются более функциональным инструментом, чем плоскогубцы

Различные формы режущей части и ее разные габариты диктуют особенности эксплуатации кусачек. К примеру, изделия, созданные для ремонта электронных устройств, характеризуются меньшими размерами. Следует знать, что для разделывания кабелей разного предназначения они совершенно не подойдут, так как это неудобно и нецелесообразно.

Для выполнения работ, связанных с деликатными материалами, используются специальные насадки – пластиковые либо изготовленные из другого сырья. Наличие насечек на круглогубцах позволяет с максимальной надежностью осуществлять фиксацию детали в процессе пайки плат. При этом специальная форма и угол наклона губок дают возможность пробираться в наиболее труднодоступные участки.

Чем отличаются пассатижи от плоскогубцев: основные параметры инструментов

Согласно трактовке ГОСТа, пассатижи представляют собой инструмент, созданный для захвата и зажима труб и деталей разнообразных форм. Внешне изделия очень напоминают плоскогубцы. Они оснащаются плоскими губками, которые являются продолжением рабочего участка для захвата болтов либо трубок. К тому же представленные инструменты чаще всего наделяют бокорезами для устранения изоляции.

Рассмотрим подробнее, в чем отличие пассатижей и плоскогубцев. Необходимо отметить следующие особенности этих инструментов:

Пассатижи и плоскогубцы имеют разную форму рабочей поверхности

возможность регулировки зазора рабочей поверхности губок и степени усилия изделия путем перестановки шарнира предусмотрена только у пассатижей;
плоскогубцы – инструменты, предназначенные для выполнения лишь одного действия, в то время как пассатижи представляют собой мультифункциональные изделия;
пассатижи оснащаются кусачками для перекусывания нетолстой проволоки, при их изготовлении используется высокопрочная сталь;
зачастую плоскогубцы характеризуются плоской рабочей поверхностью с насечкой по всей длине.

Кроме того, стоит заметить, что конструкция пассатижей рассчитана на большее усилие сжатия. Это значит, что марку материала для этих изделий производители подбирают соответствующую – именно такую, которая характеризуется большей степенью прочности.

Пожалуй, наиболее существенное отличие пассатижей и плоскогубцев заключается в том, что первые обеспечивают возможность решать большее количество различных бытовых задач. Во многом они могут стать отличной заменой торцевых кусачек, небольших домашних тисков либо бокорезов, захватывая почти любой малогабаритный предмет.

У пассатижей ширина губок по всей длине всегда одинаковая, в отличие от плоскогубцев

https://youtube.com/watch?v=50CpVBxHMe4

Специфика конструкции

К этому виду инструмента относятся и пассатижи. Их используют для своих нужд электрики, слесари, монтажники и все домашние мастера. Во французском словаре есть термины, от которых произошло название самого универсального из шарнирно-губцевых инструментов. Они означают «стержень и шарнир» и дословно описывают конструкцию приспособления.

Это орудие объединило в одном механизме кусачки и плоскогубцы. Не стоит применять их на твёрдых и больших по размеру материалах: это приводит к поломке или деформации губок либо ручек. Нарезка на рабочей части позволяет полотно и чётко зафиксировать объект.

Средняя область губок имеет режущие поверхности. Их расположение даёт возможность перекусывать только с одной стороны. Существование резцов — главное, чем отличаются пассатижи от плоскогубцев. Внешний вид рабочей части у разных вариантов примерно одинаковый.

От общего размера инструмента зависит передача приложенного усилия, а прочие возможности и характеристики практически идентичны.

Разные производители привносят в строение отрезного устройства различные новинки, специальную заточку и закалку для повышения потребительских качеств изделия. Однозначно выбрать лидера в этой номинации нереально.

Виды плоскогубцев

Из названия понятно, какой у инструмента должен быть вид — это плоские губки, у которых имеются разной степени частоты поперечные насечки, соединение шарнирное и ручки. Монолитными деталями, как правило, являются рабочая часть и ручки. Этот инструмент незаменим в слесарном деле либо электромонтажной работе, так как благодаря им удается удерживать любой формы деталь, загибать в нужном направлении проволоку или металл.

Плоскогубцы способны заменить целый набор гаечных ключей. Однако нужно отметить, что эти задачи совершенно несвойственны данному инструменту, но если у вас нет нужного размера гаечного ключа, то на помощь обычно приходят плоскогубцы, которые справляются с завинчиванием и отвинчиванием всевозможных болтов и гаек на отлично. Плоскогубцы отличаются друг от друга размерами и формой рабочей части:

Так, если необходима работа в труднодоступном месте, то неоценимую помощь в этом окажут плоскогубцы с вытянутыми узкими губками.
Изогнутые же под определенным углом инструменты могут достать деталь даже из-под прикрытой поверхности, к примеру, прикрученной платы в электронике.
«Утконосами» называются плоскогубцы, у которых вытянутые губки наподобие пинцета.
Чтобы осуществлять работу с особо деликатными материалами используют специальные инструменты, а также силиконовые насадки, надевающиеся на обычные модели.

Отличается инструмент помимо рабочей части и ручками. К примеру, диэлектрические плоскогубцы применимы в электроустановках. На этом виде инструмента нужно в обязательном порядке искать максимальную величину напряжения, которая должна быть указана. Ведь это является показателем того, сможет ли ее выдержать материал, из которого сделаны ручки. Бытовые модели имеют этот показатель на уровне до 1000 В. Если такую цифру на своем инструменте вы не найдете, то категорически воспрещается пользоваться этими плоскогубцами в условиях напряжения. Высока вероятность того, что этот инструмент принадлежит к слесарному делу и для работ с электрооборудованием не предназначен.

Плюсы и минусы инструмента

К достоинствам следует отнести:

Многофункциональность, универсальность использования, способность выполнять различные задачи.
Компактность, малый вес, возможность носить инструмент с собой без затруднений.
Большой выбор размера, формы, дополнительного функционала.
Доступная цена.

Недостатки:

Металл склонен к коррозии, поэтому необходимо организовать соответствующие условия для хранения инструмента.
Фиксированный шарнир способен терять подвижность и требует периодической смазки.
Накладки на рукоятки довольно быстро выходят из строя и требуют замены.

Недостатки могут считаться особенностями конструкции, поскольку он в равной степени присущи всем шарнирно-губцевым инструментам. Высокий спрос и востребованность пассатижей и плоскогубцев хорошо подтверждается наличием одного или нескольких экземпляров у каждого специалиста и домашнего мастера.

Стандарт качества

Все ШГИ компании VIRA соответствуют требованиям немецкого стандарта Geprüfte Sicherheit (GS). Этим знаком обозначаются товары, отвечающие безопасности и качеству производства.

Как пользоваться плоскогубцами:

Проверяйте смазку инструмента. В магазин он попадает уже хорошо смазанным, но лучше удостовериться в этом. Без смазки зажимные поверхности двигаться не будут, плоскогубцы ржавеют.
Плоскогубцы всё-таки не предназначены для зажимания больших деталей. Используйте инструмент для средних и малых заготовок.
Инструменты не предполагают агрессивной работы. Излишне сильный нажим на рукоятки со временем портит состояние режущих кромок, зубцов зажимных поверхностей. К тому же страдает внешний вид обрабатываемых деталей.
Захватывайте плоскогубцами плоские части заготовок.
Работая с деталями под напряжением, держитесь только за ручки плоскогубцев (для этого подходят только диэлектрические плоскогубцы)
Плоскогубцы не подходят для перекусывания твердых материалов, например, стали.

Клещи, плоскогубцы, круглогубцы, пассатижи и кусачки

Клещи, плоскогубцы, пассатижи, кусачки — это представители очень разнообразной группы инструментов, называемой — шарнирно-губцевые инструменты. Их главное отличие в форме рабочей поверхности, определяемой их назначением. Эти инструменты активно используются в самых разных сферах, ими пользуются и врачи стоматологи, и кузнецы, и железнодорожники. В частности клещи — один из самых древних инструментов, они являются неотъемлемым атрибутом (вместе с молотом) греческого бога огня — Гефеста. С клещей и начнем.

Клещи

Обычно это инструмент с относительно длинными ручками и короткими губками, смыкающимися на небольшом протяжении плоскими или заостренными поверхностями. Клещи предназначены, преимущественно, для захвата деталей. Кузнечными клещами держат раскаленный металл, у них длинные ручки и различная форма губок.

Старинные кузнечные клещи У железнодорожников есть клещи для переноски железнодорожных шпал, а также для переноски рельс.

Клещи для переноски шпал и рельс (ROBEL)

Столярными (плотницкими) клещами вытаскивают гвозди.

Столярные (плотницкие) клещи (GEDORE)

Сантехнические клещи (трубные) обычно имеют зубчатую выемку для захвата труб, наклоненные губки и переставной шарнирный механизм для зажима труб разного диаметра.

Сантехнические клещи (STAYER)

К клещам относят и целый ряд электромонтажных инструментов: это и обжимные клещи для клемм, клещи для снятия изоляции с проводов, клещи для разъемов, клещи для кабельных вводов, токоизмерительные клещи, изолирующие клещи для замены предохранителей и т.п.

Вообще же, клещами можно назвать почти любой шарнирно-губцевый инструмент, например плоскогубцы, упрощенно — это клещи с плоскими губками.

Плоскогубцы

Плоскогубцы — это клещи имеющие плоскую рабочую поверхность, часто с мелкой насечкой. Используются они для захвата относительно маленьких деталей и осуществления с ними различных манипуляций (сгибание, перекусывание), часто одновременно использую сразу два инструмента. Для разных работ форма самих губок может быть разной. Есть плоскогубцы с удлиненными губками (длинногубцы, утконосы) и плоскогубцы с изогнутыми губками, используемые при работе с деталями находящимися в труднодоступных местах; плоскогубцы с узкими губками (узкогубцы), используемые при тонкой работе; плоскогубцы с укороченными губками, обеспечивающие на концах губок большую силу сжатия. Некоторые плоскогубцы имеют на рабочей поверхности накладки для исключения повреждений деталей. Часто плоскогубцы имеют режущие кромки для перекусывания проволоки. Комбинированные плоскогубцы, иногда называемые пассатижами, — это инструмент включающий плоскогубцы, имеющий режущие кромки для перекусывания проволоки и гвоздей, выемку с зубцами для захвата трубок, гаек и различных цилиндрических деталей. Это многофункциональный инструмент, с одной стороны способный помочь в различных ситуациях, с другой стороны специальные инструменты справляются с конкретными задачами лучше. Поэтому комбинированные плоскогубцы — инструмент для бытового набора инструментов, а не для профессионального.

Комбинированные плоскогубцы (Facom)

Круглогубцы

Отличие круглогубцев от плоскогубцев — круглое сечение сужающихся к концу губок (конусовидная форма губок). Круглогубцы предназначены для фигурного сгибания проволоки, конусная форма губок дает возможность делать изгиб с разным радиусом, они являются важным инструментом ювелиров. Круглогубцы могут иметь губки разных размеров, как по длине, так и по толщине, причем есть модели, у которых в одном инструменте губки разной формы, бывают круглогубцы с изогнутыми губками. Есть модели с насечками на губках и без насечек. Так же как и плоскогубцы, круглогубцы могут иметь режущие кромки для перекусывания проволоки.

Пассатижи

Если исходить от французского происхождения названия этого инструмента — pinces-a-tige, pince — зажим и tige — стержень, то пассатижи — это инструмент для захвата труб и других цилиндрических деталей. То есть главное в пассатижах, что определяет их название — это выемка с зубцами.

Старинные пассатижи с двумя зубчатыми выемками, для больших и маленьких диаметров

Современные пассатижи, вместо нескольких выемок, имеют переставной шарнир для труб разного размера.

Пассатижи с переставным шарниром (Task Force)

Судя по всему, пассатижи отличаются от сантехнических клещей меньшим размером, либо между ними можно смело ставить знак равенства.

То, что многие привыкли называть пассатижами, согласно ГОСТу 5547-93 — это комбинированные плоскогубцы. И получается, что с одной стороны этот инструмент можно определить как плоскогубцы имеющие пассатижи, а с другой стороны — пассатижи имеющие плоскогубцы.

Разновидности и применение плоскогубцев

Самой распространенной разновидностью подобных инструментов можно назвать плоскогубцы. Нужный инструмент обладает следующими конструктивными особенностями:

Губки плоские, имеют нанесенные насечки. При этом размеры губок могут существенно отличаться.
Кусачки соединены при применении шарнирной конструкции.
Для передачи давления у конструкции есть специальные ручки, которые могут изготавливаться при применении различных материалов.

Хороший инструмент производится различными компаниями, которые специализируются на выпуске подобной продукции. Для удобства проведения различных работ конструкция исполняется в нескольких вариантах исполнения. Между ними могут быть существенные отличия. Большое распространение получили нижеприведенные варианты исполнения плоскогубцев:

С удлиненными узкими губками. Эта разновидность конструкции применяется для работы в случае, если доступ ограничен. Длинная рабочая часть зачастую заужена к концу, что позволяет проводить самые различные работы.
С изогнутыми под углом губками. Этот вариант исполнения также подходит для работы в труднодоступных местах, к примеру, при ремонте электроники.
«Утконосы» представлены пинцетом, который позволяет сжимать губки под большим усилием. Размер кончиков в этом случае может быть небольшой, так как инструмент предназначен для ювелирной работы.
Со специальными насадками. Это предложение представлено конструкцией со сменными насадками. Предназначается для работы с деликатным и хрупким материалом.

Стоит учитывать, что для работы с различным электрическим оборудованием или токопроводящими изделиями требуются специальные плоскогубцами с рукоятками, изготовленными при применении изоляционного материала. Производитель обязан писать на рукоятках максимальную величину напряжения, с которым можно работать. Писаться информация может при применении самых различных технологий, многие исключат вероятность затирания при длительной эксплуатации. Если максимальное напряжение не указывается, то использовать инструмент категорически запрещается.

Выделяют две основные группы пассатижей:

Электрические — предназначенные для работы с различными токопроводящими элементами. Характерными чертами можно назвать ручки, изготавливаемые из изоляционных материалов. При изготовлении производитель должен указывать маркировку, к примеру, на рукоятках указывается до 1000 В. Основная часть инструмента изготавливается из металла, который характеризуется высокой устойчивостью к воздействию высокой температуры. На момент работы с высоким напряжением и при коротком замыкании слишком высокая температура приведет к увеличению мягкости. При механическом воздействии слишком высокая мягкость приводит к деформации поверхности.
Слесарные — инструмент, который получил широкое распространение. К изготовлению подобного изделия предъявляется намного меньше требований. Многие производители при изготовлении пассатижей пытаются сделать их универсальными, расширив область применения. Главное качество — высокая устойчивость к механическому воздействию. Для этого применяемый металл подвергается химикотермической обработке, после чего существенно повышается твердость поверхности.

Классификация также проводится по размерам изделия. У мастера, который часто использует рассматриваемый инструмент, в комплекте может быть несколько вариантов исполнения пассатижей: чем больше размер, тем большее усилие можно передать, меньшие модели подходят для работы в труднодоступном месте.

Особенности плоскогубцев

Уже само название указывает на форму данного приспособления, у плоскогубцев плоские губки, на которых выполнены насечки. Инструмент используют при выполнении различных слесарных, электромонтажных и других видов работ. С его помощью можно просто и надежно удерживать детали, гнуть кабель, металл, инструмент часто используется вместо гаечного ключа для откручивания или закручивания гаек.

Кроме различия в размерах плоскогубцы отличается по виду рабочей поверхности:

для работы в ограниченном пространстве используются удлиненные губки;
в электротехнике часто используют удлиненные губки, изогнутые под определенным углом;
есть инструменты в виде пинцета с плоскими губами, так называемые «утконосы»;
для работы с хрупкими материалами используют специальные насадки.

При выполнении электротехнических работ есть большая опасность поражения током, поэтому приспособления, используемые при работе с электрическими инструментами и проводами, должны иметь специально изолированные рукоятки, на которых производитель указывает максимальное значение напряжения, которое они могут выдерживать.

Чаще всего для бытового применения используется приспособление с защитой до 1000В. Если на плоскогубцах резиновые ручки, но не указана величина напряжения, то они не предназначены для проведения электротехнических работ — ими можно выполнять только слесарные работы.
