Как почистить карбюратор на бензопиле?
Промывать карбюратор бензопилы или чистить его необходимо только тогда, когда он снят и разобран. Перед очисткой необходимо заранее приготовить все необходимое: две отвертки (плюс и минус), рожковые ключи, но лучше головку с насадками, чистую ветошь, специальное чистящее средство, насос и ультразвуковой очиститель (рекомендуется). Перед тем, как приступать к очистке, нужно слить весь бензин – это обязательно. После того, как остатки топлива слиты и подготовлен весь инструмент, приступаем к очистке:
- Отсоедините верхнюю крышку и снимите ее.
- Аккуратно достаньте мембрану топливного насоса.
- В левой части корпуса находятся пружинные скобы. После того, как они будут отсоединены, под скобами можно увидеть винты – их тоже нужно выкрутить.
- Открутите нижнюю крышку.
- Выкрутив винт, получаете доступ к игольчатому клапану. Его и расположенную под ним пружину нужно аккуратно снять, причем так, чтобы не затупить иглу.
- Воздушная заслонка демонтируется при небольшом продольном усилии, после чего снимается ось заслонки.
- В последнюю очередь снимает дроссельная заслонка, рычаг и ось.
После того, как карбюратор разобран, все детали нужно разложить на ровной поверхности на чистой ветоши. Внимательно осмотрите каждую деталь на предмет засорения или износа
Особое внимание уделите жиклерам и впускному штуцеру. Их засорение – основная причина того, почему не поступает бензин в карбюратор бензопилы
Если по какой-то детали видно, что она сильно изношена, ее лучше сразу же заменить новой, чтобы в будущем снова не думать, как отремонтировать карбюратор бензопилы. Чистка карбюратора бензопилы своими руками производится с помощью специального моющего средства. Нужно хорошо промыть каждую деталь, после чего высушить их тряпкой из безворсовой ткани, а лучше сжатым воздухом. Все каналы также продуваются воздухом.
Если под рукой есть ультразвуковой очиститель, то это еще лучше. Налейте в ванночку солярку, положите аккуратно туда загрязненные детали на 5-10 минут и после чистки просушите их сжатым воздухом.
Сборка производится в обратном порядке. Очень важным моментом является установка игольчатого клапана – он должен свободно вращаться в посадочном гнезде. Если лепесток клинит, слегка подожмите его или придавите, чтобы он сел глубже.
После чистки настоятельно рекомендуется подождать 20-24 часа – это необходимо для того, чтобы чистящее средство полностью испарилось. В противном случае оно смешается с топливовоздушной смесью и попадет в цилиндр, оставив на стенках нагар после сгорания.
Устройство механизма натяжения цепи
Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.
Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.
https://youtube.com/watch?v=o8THmTzQcvE%3F
Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.
Конструкция бензопильного карбюратора и особенности его функционирования
Если система зажигания отвечает за воспламенение горючей смеси, то карбюратор нужен для того, чтобы приготовить эту сжигаемую в цилиндре консистенцию
По важности, карбюратор бензопилы занимает второе место после двигателя внутреннего сгорания. Сложность рассматриваемого механизма в том, что он состоит из множества мелких элементов, поэтому очень часто вместо того, чтобы произвести диагностику, очистку и замену деталей, многие предпочитают приобрести новый карбюратор
Ремонт и очистка карбюратора подробно рассмотрена в этом материале (ссылка).
На бензопилах используются карбюраторы мембранного типа. Их называют мембранными, так как они не только смешивают топливо с воздухом, и подают его в камеру сгорания, но еще и самостоятельно закачивают бензино-масляную смесь из бензобака. За выполнение этого процесса отвечает мембрана, являющаяся насосом.
Принцип работы карбюратора и его устройство подробно описано в этом материале. В конструкции карбюратора имеются регулировочные винты, что позволяет произвести самостоятельную настройку состава смеси. Это три винта, которыми можно отрегулировать смесь на холостом ходу, а также на малых и больших оборотах.
Карбюраторы бензопил старого производства таких фирм, как Дружба, Урал и другие, отличаются по конструкции и принципу работы от современных. Их основное отличие в том, что они не имеют мембранного механизма, а топливо в них подается самотеком из бензобака, располагающегося преимущественно в верхней части бензоинструмента. Использование таких карбюраторов способствовало тому, что бензопила использовалась только в прямом положении, и ее нельзя наклонять. Для горизонтального и вертикального распиливания бензопилами Дружба и Урал, необходимо изменить положение шины.
Это интересно!Производством мембранных карбюраторов для бензопил занимаются специальные компании. Наиболее известные производители карбюраторов для бензопил, мотокос и прочих бензоинструментов —Zama,Walbro. Внешне эти механизмы могут отличаться, однако принцип работы их одинаковый.
Неисправности и методы их устранения
Проблемы с масляным насосом можно разделить условно на две категории. Первая – полное отсутствие подачи масла, второе – протекание. В зависимости от типа проблемы и главного «симптома» действовать нужно по-разному.
Нет подачи масла
Если масло на пильную гарнитуру не подается, но протечек вы не замечаете, можно предположить, что плунжер остается неподвижным. Почему плунжер стоит на месте? Он может износиться или же винт, с которым он связан, установлен неправильно. Последний может стоять в неестественном для себя положении, что часто случается из-за неправильной сборки этого узла.
Нужно ориентироваться на +/-, специальные отметки. Такие отметки, конечно, могут быть выстроены в правильном положении, но винт будет стоять не так, как надо (противоположно). Как исправить такую проблему? Просто разобрать помпу и поставить винт, как полагается. Иногда его достаточно провернуть к метке «-«. Винт сам по себе встать на место не может, поэтому он и блокирует движение плунжера.
А как понять, если плунжер износился? Обратите внимание на его торец, точнее на край этого торца, который может сточиться. Тогда на этом месте характерной выпирающей части вы не увидите
Это место со всем краем будет примерно на одном уровне. Как решать эту проблему? Есть два варианта:
- замена плунжера;
- стачивание края торца, что позволит сформировать нужную форму.
Если вы выберите второй вариант, не забудьте обточить выступ по центру. Учтите, что насос после обточки работать будет, но при этом масляный увеличен за счет сдвига плунжера.
Случается, иногда, и другая проблема, когда масло вытекает, но насос не работает как нужно. Тогда нужно проверить входной и выходной шланг. Какой-то из них может отсоединится. Если это случилось с входным, то масло будет течь даже тогда, когда пила не заведена. Если отсоединился выходной шланг, то литься масло будет тогда, когда заведена. Устранить такую проблему легко, достаточно снова присоединить шланги.
Протечка
Казалось бы, мы рассмотрели причину протекания масла. Да, действительно, случается это иногда из-за отсоединённых шлангов. Но, это ничего общего с самой помпой не имеет. Так что теперь рассмотрим причины протечек, что связаны со сбоями в работе насоса.
Протечка может наблюдаться тогда, когда резиновая манжета перестает обеспечивать герметичность. Уплотнитель может быть сильно изношенным, а, возможно, он установлен не так, как нужно.
Перед тем, как искать новый насос на бензопилу Партнер из-за постоянных протечек, демонтируйте комплектующие и рассмотрите манжету, что может быть установлен воротником, развернутым к масляному резервуару. Если он стоит так, разверните его на примерно 180 градусов. Если вы видите, что уплотнитель изношен, замените его на новый. Конечно, постарайтесь найти идеальную манжету. Если не нашли, купите в магазине сантехники кольцо для уплотнения.
Если после этого вы все еще наблюдаете подтеки, изучите стенки цилиндра помпы, которые могут быть изношены. В таком случае проще купить новую помпу.
Конструкция и принцип функционирования карбюратора бензопилы
для смешивания в определенных пропорциях кислорода и горючего
Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:
- трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
- диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
- распылитель — механизм впрыскивания топлива в поток воздуха;
- поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.
Поток воздуха, проходя через диффузор
Признаки, говорящие о необходимости регулировки карбюратора
Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.
Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
- Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
- Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
- Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
- Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.
Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.
Подготовка к регулировке
Регулировка карбюратора бензопил происходит с помощью трех винтов:
- «H» — винт, регулирующий максимальные обороты и главный жиклер;
- «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
- третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».
Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.
Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.
- Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
- Положите бензопилу на какую-либо устойчивую поверхность.
- Цепь пилы должна быть направлена в сторону от вас во избежание травм.
- Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
- Далее убирается поролон и часть воздушного фильтра.
Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.
Регулировка карбюратора бензопил
закрутить по ходу часовой стрелки винты
Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.
По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.
Проверка работы бензопилы после настройки карбюратора
Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.
должно быть в пределах 11500 – 15000
После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.
Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.
Типы бензиновых ДВС
В настоящее время наибольшее распространение получили следующие типы:
- Двухтактные;
- Четырехтактные;
- Карбюраторные;
- Инжекторные.
Наиболее наглядно принцип работы ДВС реализован в четырехтактном двигателе.
В этом типе полный цикл работы происходит за два оборота коленвала. Первый оборот — впуск и сжатие. Второй оборот — рабочий ход и выпуск. Соответственно, имеются два клапана — впускной и выпускной. Открытие и закрытие клапанов синхронизируется с положением коленчатого вала. Для этого служит система газораспределения.
Если совместить по два такта, то мы получаем двухтактный двигатель. В нем полный рабочий цикл происходит за один оборот вала. В этом типе двигателя нет необходимости в клапанах и, соответственно, в сложной и тяжелой системе газораспределения. Впускной и выпускной клапаны заменяют прорези в цилиндре. Двухтактный двигатель удается сделать предельно простым, легким и в то же время довольно мощным.
Каждый тип двигателя имеет свои преимущества и недостатки. На сегодняшний день все автомобильные двигатели — четырехтактные. Двухтактные моторы устанавливались раньше на некоторые старые автомобили, но это достояние автомобильной старины.
Четырехтактными делают двигатели мотокультиваторов и мотоблоков, газонокосилок и бензогенераторов.
Двухтактные устанавливают на мопеды, мотоциклы, в некоторые лодочные подвесные моторы.
Весь ручной бензоинструмент, как правило, двухтактный. Правда, в последнее время на рынке появились бензопилы и бензокосы с четырехтактными двигателями, но это пока экзотика, и их преимущества в этом сегменте неочевидны.
В камере сгорания ДВС сжигается не бензин, а смесь бензина с воздухом. Для достижения высоких оборотов двигателя надо, чтобы смесь сгорала как можно быстрее, практически взрывалась. Сам по себе бензин горит медленно. А пары бензина взрываются от малейшей искры. Вот почему опасно находиться вблизи луж с пролитым бензином. Поэтому же необходимо хранить бензин в герметичных емкостях. По этой же причине нельзя разжигать печь бензином и разливать бензин в пластиковые емкости, в которых возможны искры от электростатического разряда.
Для приготовления смеси бензина с воздухом и управления подачей этой смеси в камеру сгорания и служит карбюратор.
В современных автомобилях на смену карбюратору пришла более сложная и совершенная система непосредственного впрыска с электронным управлением — инжектор.
Но двигатели домашней техники по-прежнему используют карбюратор.
Обслуживание стартового узла бензопилы
Открутите корпус стартера и снимите его с цепной пилы.
Открутите корпус стартера и снимите его с цепной пилы — внутри него закреплен стартер. Установите корпус узла стартера на ровную, прочную поверхность, направив узел стартера вверх.
Надев защитные очки, снимите пружинный зажим с вала небольшой отверткой. Снимите шайбу, затем поднимите катушку. Если шнур стартера поврежден, вытащите узел из ручки и обрежьте его. Размотайте шнур стартера, обрезав или освободив узел на другом конце. Если пружина перемотки отцеплена, сломана или иным образом повреждена, замените ее. В противном случае замените шнур стартера и сбросьте натяжение пружины перемотки.
Демонтаж катушки и шнура стартера.
Надев рабочие перчатки и защитные очки, отсоедините пружину перемотки от корпуса стартера.
Замена пружины перемотки.
Купите точную двойную пружину перемотки, намотанную в корпус, и смажьте ее несколькими каплями легкого машинного масла или смазки, указанной производителем. Расположите корпус пружины и закрепите в корпусе стартера.
Если шнур стартера поврежден, замените его точной копией. Пропустите один конец шнура стартера через отверстие в катушке с помощью плоскогубцев с длинным носом, затем завяжите его.
Замена шнура стартера и настройка натяжения пружины перемотки.
Пропустите другой конец шнура стартера через отверстие в корпусе стартера и ручку, затем завяжите его. Прижигайте каждый узел, удерживая пламя под ним, не касаясь его (см. вставка). Вставьте узел в катушку и обмотайте вокруг катушки все, кроме последних 15 см шнура стартера по часовой стрелке.
Поместите катушку в корпус стартера, затем установите на место шайбу. Надев защитные очки, наденьте пружинный зажим. Прижмите конец намотанного шнура стартера к катушке и потяните его по часовой стрелке, вращая катушку на 3 или 4 оборота. Удерживая катушку, потяните за ручку, чтобы выровнять размотанный шнур стартера. Затем, взявшись за ручку, освободите катушку и дайте медленно намотать на нее размотанный шнур стартера.
Если ручка отвисла, повторите процедуру, повернув катушку на 1 дополнительный оборот. Если катушка не может вращаться по часовой стрелке, по крайней мере, на 2 полных оборота, когда шнур стартера вытянут, повторите процедуру, вращая катушку на 1 оборот меньше. В противном случае переустановите корпус стартера в сборе. Заправьте бензопилу и снова подключите кабель свечи зажигания.
Как работает карбюратор бензопилы — особенности поступления воздуха
Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.
Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.
Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.
Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.
https://youtube.com/watch?v=RL2zxDpIQr8%3F
Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.
Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.
Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.
https://youtube.com/watch?v=5u1owJHDnYE%3F
После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.
Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.
Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.
Рисунок 1. Схема принципа работы карбюратора бензопилы
Рисунок 2. Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
Почему регулировка может быть неэффективной?
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
Настройка бензопилы по шагам
Здесь мы шаг за шагом покажем, как происходит регулировка карбюратора бензопилы. Как правило, при нормальной эксплуатации в полной регулировке карбюратора нет необходимости.
Иногда бывает нужно настроить винт Т для устойчивой работы на холостом ходу. Вращая винт по часовой стрелке, мы увеличиваем обороты, вращая против — уменьшаем.
Надо добиться устойчивой работы двигателя, но так, чтобы на холостом ходу не срабатывало центробежное сцепление, то есть цепь оставалась неподвижной.
Если же все-таки полная регулировка необходима, то действуем следующим образом: на выключенном двигателе закручиваем оба винта L и Н по часовой стрелке до упора. Затем отворачиваем на полтора оборота влево. Это стандартное положение.
Затем запускаем пилу и проверяем, как она реагирует на добавление газа. Если реакция вялая — откручиваем винт L еще немного, но не более чем на 1/ 8 оборота.
Винтом Н устанавливаются максимальные обороты двигателя. Они обычно указаны в инструкции. Для регулировки необходимо иметь измеритель оборотов — тахометр. Есть методы регулировки оборотов без тахометра на слух. Мы этот метод не исключаем, но и не рекомендуем. Если указанные регулировки не дают результата, ищем причину.
Конструкция и принцип работы тормоза бензопилы
Механизм тормоза цепи — это предохранитель, позволяющий мгновенно прекратить перемещение цепи по шине без остановки двигателя. Тормозной механизм бывает двух видов — контактный и инерционный. Работа блокировочного механизма напрямую связана с муфтой сцепления. Для начала рассмотрим, как происходит срабатывание контактного тормоза цепи бензопилы.
Контактный тормоз цепи бензопилы срабатывает при перемещении упорной рукоятки вперед путем ее нажатия вручную. Смещение рукоятки воздействует на зажимной механизм в виде ленты, которая мгновенно затягивается, воздействуя на барабан сцепления. Барабан сцепления зажимается лентой сверху, тем самым осуществляя остановку движения цепи, разъединяя барабан с вращающимся валом двигателя.
Инерционный тормоз работает по аналогичному принципу, только включение происходит автоматически. При возникновении обратного удара наблюдается отбрасывание бензопилы вверх или в сторону. Чтобы исключить получение травм, при отбрасывании инструмента происходит воздействие рукой на рукоятку тормозного механизма. Инерционный способ срабатывает быстрее, чем контактный, но последний вариант является более надежным и эффективным.
Это интересно! Эксплуатация бензопилы с неисправным механизмом блокировки движения цепи противопоказана. Перед началом работ следует удостовериться в исправности этого механизма и при необходимости починить.
https://youtube.com/watch?v=G5TEdeI9qU8%3F

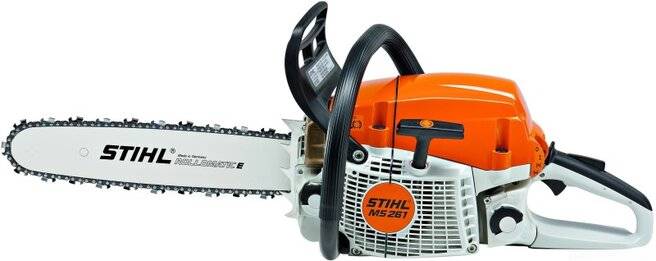

Устройство бензопилы: схема и конструкция элементов бензопилы
Мотопила – мощный прибор для распила древесины, который приводится в действие при помощи двигателя внутреннего сгорания. Такая вещь незаменима как для строительства, так и для мелких работ на приусадебном участке. Её простое строение гарантирует долговечность, а с обслуживанием справиться любой человек.
Есть три разновидности:
- бытовые – рассчитаны на небольшую нагрузку и короткий срок эксплуатации, но это компенсируется маленьким весом и удобством;
- полупрофессиональные – имеют повышенную мощность и могут использоваться на лесоповале. Такие модели наделены ограниченным временем распила (8-10 часов);
- профессиональные – этот класс используют в любых условиях, а механизмы сделаны из прочных составляющих.
Все модели работают по одинаковому принципу и обладают схожими запчастями.
Слив топлива из бака
В целях безопасности всегда следует сливать топливо из цепной пилы перед проверкой свечи зажигания, обслуживание или хранение бензопилы в течение сезона. Дайте бензопиле остыть не менее 15 минут, затем установите на нее защитный кожух. Установите металлический контейнер достаточного размера, чтобы вместить топливо. Отвинтите крышку топливного бака. Крепко удерживая бензопилу обеими руками, медленно наклоните ее в боковую сторону, чтобы вылить топливо в контейнер.
Опорожнение топливного бака.
Когда топливный бак пуст, установите бензопилу вертикально и наденьте крышку на топливный бак. Протрите пролитое топливо, затем удалите тряпку и топливо безопасным образом.
Снова подсоедините кабель свечи зажигания, снимите защиту цепи и запустите бензопилу. Дайте бензопиле поработать до полного использования топлива, оставшегося в ней. Затем выключите бензопилу и снова отсоедините кабель свечи зажигания.
