Установка поршневых колец на мотоблок

Как мотоблок пашет?

В процессе обработки почвы участвуют специальные фрезы – рабочие органы, непосредственно осуществляющие рыхление. Другим немаловажным элементом является сошник, который позволяет настраивать глубину обработки. Как правило, ограничение сошника достигает 25 см. Понимание того, как пашет мотоблок, позволит оптимально регулировать уровень, на котором будет выполняться обработка земли. Вращающиеся ножи приводятся в действие приводным механизмом, которые могут быть разными – с дизельным двигателем, бензиновым или даже электрическим. Такую систему можно назвать автоматической, однако немалая ответственность за качество работы возлагается и на пользователя, который не только делает первичные настройки механизмов и регулирует параметры вспахивания, но и управляет мотоблоком в ходе рыхления.

Устранение проблем с запуском

Часто ремонт двигателя мотоблока нужен из-за того, что этот мотор не заводится. Если такая проблема возникает после зимнего хранения, можно подозревать:

засорение горючего или масла водой;
окисление электрических контактов;
повреждение изоляции;
появление твердого мусора в карбюраторе.

Чтобы предотвратить эти нарушения, требуется перед каждым запуском внимательно осматривать любые соединения. Заметив малейший зажим троса, тем более его перекручивание, заводить двигатель нельзя.

Еще до самого первого пуска надлежит оценить, хватает ли масла в картере. При недостатке его вероятно быстрое разрушение поршневой группы. Меньше чем за секунду цилиндры покроются заусенцами.

В таком случае потребуется очень серьезный ремонт, а порой и вовсе замена поврежденных деталей. Иногда нестабильность в функционировании аппарата провоцируется оставлением смазочного состава на зиму. Если дело именно в этой причине, за первые несколько мгновений после пуска из выхлопной трубы будут валить клубы белого дыма. Сразу вслед за этим силовая установка заглохнет.

Дизельные мотоблоки тоже могут не заводиться из-за недостатка масла. Лишь немногие модели оснащены системами, защищающими от падения уровня смазки. Большинству людей придется следить за исправностью мотоблока самостоятельно. Также стоит учесть, что сбои возникают вследствие систематического применения неподходящего горючего. Если обычные рекомендации не дают особого эффекта, нужно снять свечу и посмотреть, нет ли там пятен масла.

Масло, тем более нагар, следует аккуратно вычищать. Затем свечу обязательно сушат. Подсушить требуется и цилиндр. В качестве «сушки» применяют очень простой прием: неоднократное резкое вытаскивание стартерного троса. Часто возникает вопрос: что делать, если мотоблок не заводится, при этом дымит черным дымом.

Обычно такое проявление показывает, что двигатель переполнился бензином. Также стоит опасаться повреждения поршневой группы. Если оба предположения оказались неверны, надо обращаться в сервисный центр. Дальнейшие попытки устранить неполадки самостоятельно могут привести к усугублению поломки.

Когда нарушения связаны с отсутствием горючего в рабочей камере, свеча окажется сухой.

Бороться с такой проблемой можно, если:

вылить прежнее топливо;
основательно отмыть бензиновый или дизельный бак;
очистить фильтр для воздуха;
вычистить топливный шланг и жиклеры струей сжатого воздуха;
добавить свежее горючее;
после открытия топливопровода обдуть канал, расположенный в крышке бензобака.

В некоторых случаях сбой связан с тем, что бензин попал в картер для масла. Проверять, нет ли этой проблемы, надо после любой наладки, настройки карбюратора.

Если засорение смазки топливом происходит постоянно, надо посмотреть иглу карбюратора. Вполне вероятно, что как раз этот узел стал слабым местом. Стоит заметить, что иногда еще мотор мотоблока стреляет в глушитель, и, быть может, даже с пламенем.

Наиболее вероятная причина – неполнота сжигания топлива. Она провоцируется:

пропусками в зажигающей системе;
чрезмерно насыщенной топливной смесью;
неоправданным нагревом этой смеси.

Когда еще и мотоблок не желает действовать, перебои в системе зажигания надо искать вдумчиво и последовательно. Обследуют магнето, колпаки, свечи и высоковольтные провода.

Первостепенную важность имеет поиск даже незначительных загрязнений. Если все чисто, требуется осмотреть контакты проводов зажигания

Далее проверяют стабильность электродов, замеряют расстояния между ними при помощи особого щупа.

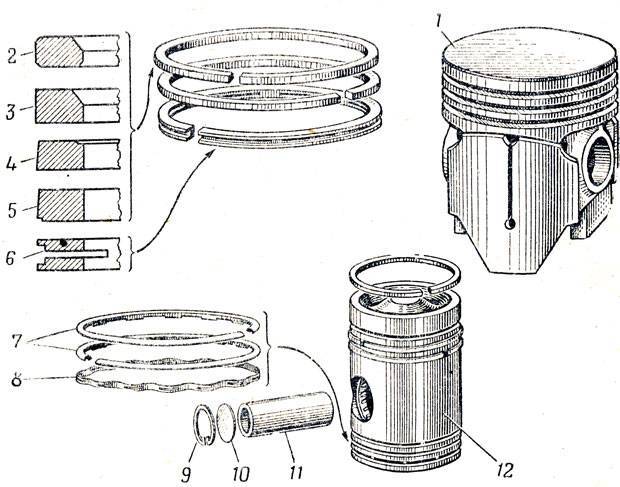

Предназначение поршневых колец

Эти детали служат уплотнителем между поршнем и цилиндром. Они ответственны за выполнение 2 функций:

Не дают излишкам моторной смазки спускаться в отсек внутреннего сгорания, оставляя небольшой слой смазки на стенках детали. Это делает маслосъемное кольцо.
Делают герметичной камеру сгорания и отводят горячие газы от поршня. Это задача для компрессионных колец.

Первое компрессионное кольцо выплавляют из надежного и прочного материала, который выдерживает большие градусы температуры, но не сильно расширяться при нагреве. Специальное покрытие на детали снижает процент трения и защищает от коррозии. Форма кольца дугообразная с концевым зазором. Это необходимо, чтобы после установки запчасть плотно прижимала поршень.

Второе компрессионное также плотно прилегает к поршню и помогает снимать излишнюю смазку. Оно не контактирует с большими температурами, поэтому изготавливают его из менее прочных материалов. Различное строение изделий объясняется разным действием.

Маслосъемное кольцо расположено ниже всех. Оно убирает излишки масла и оставляет тонкую пленку смазки, что уменьшает силу трения компрессионных и продлевает срок их службы. Смена поршневых деталей поможет вернуть мотору первоначальные качества.

Сервисный РЕМОНТИРУЕТ мотоблоки:

DDE, Champion, Viking, Нева, Husqvarna, McCulloch, Honda, Lifan

НАШИ СПЕЦИАЛИСТЫ ПО РЕМОНТУ МОТОБЛОКОВ

произведут диагностику и определят вид поломки,
подготовят и объяснят план ремонта,
оперативно и качественно устранят неисправности.

Ремонт и обслуживание мотоблоков и мотокультиваторов в Санкт-Петербурге. Обращайтесь в ! Опытные мастера и широкий выбор комплектующих, запчасти в наличии. Гарантийная поддержка и послегарантийное обслуживание инструмента и другой техники. Наш телефон. Мы стараемся обеспечить максимально высокое качество сервиса, поэтому специально для вас создали Службу контроля качества.

Установка поршневого пальца

В зависимости от модели поршневой группы. Используются разные условия посадки пальцев поршень. На поршнях старого образца. Чтобы поставить палец необходимо поршень нагреть. Нагревают разными способами . Ставят на нагретую плиту. Поджигают внутри поршня огонь. Основная опасность заключается в том чтобы перегреть поршень. В результате чего он может повестись и поменять свою геометрию. Достаточно не значительного нагрева для того чтобы отверстия под палец расширились и палец легко вошёл в поршень. Поэтому не пользуюсь открытым огнем. Достаточно разместить поршня в ведре с горячей водой. После чего палец легко входит в поршень. На современных поршнях применяют другую технологию. Нагревать ни чего не нужно. Палец свободно входит в свои посадочные места. И то что он проворачивается беспокоиться не нужно. После того как двигатель начнет работать. И поршень нагреется палец схватится поршнем. При последующей разборке двигателя. Удалить палец из поршня будет достаточно не легкая задача.

Прежде чем устанавливать палец в поршень с одной стороны необходимо поставить стопорное кольцо. При установке палец упрется в него и займет правильное положение.

Правильная установка поршневых колец

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло. наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

READ Wallpaper engine как установить свои обои

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и «твердые». Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть. Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.

READ Как правильно установить счетчик электрический на улице

Источник

Как все сделать правильно?

Установка жигулевских колес на мотоблок полностью вероятна даже для непрофессионалов. Отверстия на 2-ух конструкциях, которые нужно скооперировать, не совпадают. Нужно непременно учесть этот аспект при выполнении работы. В любом случае следует использовать скаты одной величины. Лучше, чтоб их масса тоже совпадала.

Если устанавливается различная резина, тяжесть скатов может достаточно существенно различаться. В итоге становится тяжело управлять мотоблоком, его, как молвят, «ведет» в какую-то сторону. Удержание руля в таком случае становится очень непростым делом. Чтоб решить делему, есть только один вариант: возвратиться к переделке и сделать все таки на сто процентов схожие скаты. А вот приспособить старенькые, «побитые» и даже снаружи заржавелые диски полностью может быть — ведь мотоблок употребляется в чисто утилитарных целях.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

Верхняя крышка снимается с пилы и зажигается свеча зажигания.
Снимите боковую крышку.
С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
Далее снимите приводную звезду и стартер.
Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Проблемы в системе зажигания

Если нет искры, как уже говорилось, следует тщательно проверить аккумулятор. Когда с ним все в порядке, обследуют контакты и качество изоляции. Во многих случаях отсутствие искр связано с засорением системы зажигания. Если там все чисто, смотрят на контакт, связывающий главный электрод и колпак свечки. А потом проверяют последовательно электроды, оценивая, есть ли между ними зазор.

Особый щуп позволит определить, соответствует ли этот зазор рекомендуемой величине (0,8 мм). Снимают нагар, накопившийся на изоляторе и металлических деталях. Проверяют свечу, чтобы не было масляных пятен. Все они должны быть удалены. Вытаскивая стартерный трос, подсушивают цилиндр. Если все эти шаги не помогли, придется менять свечи.

Признаки износа поршневых колец

Чтобы понять, надо ли менять поршневые кольца, необходимо изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.

Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.

Надвигающаяся замена поршневых колец определяется по следующим признакам:

двигатель теряет мощность;
машина очень плохо заводится «на холодную»;
в отдельных случаях мотор с трудом запускается «на горячую»;
наблюдается повышенный расход моторного масла;
двигатель дымит синим или серым дымом;
увеличивается расход топлива;

От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.

Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».

Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.

Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.

Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.

Помните, эксплуатация двигателя с изношенными кольцами заставляет в значительной мере прогрессировать износ зеркала цилиндра. По этой причине менять поршневые кольца необходимо как можно раньше после точного определения неисправности. Данная рекомендация поможет избежать увеличения стоимости последующего ремонта двигателя.

Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь. В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.

Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.

Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.

Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.

Инструкции по эксплуатации и обслуживанию

Перед началом использования мотоблока «Агро», ознакомьтесь с руководством по его эксплуатации. Сохраняйте инструкцию в течение всего срока использования агрегата.

Масло и топливо

масло в двигатель — для карбюраторных с воздушным охлаждением, по сезону, например, SAЕ15W/30;
масло в редуктор — SAE80/W90;
топливо — бензин АИ-86, 90;
смазочные материалы — Литол-24, синтетический солидол, жировой солидол.

Первый запуск и обкатка

Перед первым запуском рычаг КП установить в нейтральное, а ВОМ в выключенное положение.

Допускается выполнения легких видов транспортных работ (с малой загрузкой прицепа), а также работа с мотоблоком на неполной нагрузке двигателя.

Основные причины поломок

Мотоблок «Агро» может не заводиться по нескольким причинам:

недостаточное количество топлива;
недостаточный уровень масла;
переохлаждение мотоблока, слишком низкая температура воздуха (зимой);
более серьезные неисправности, требующие ремонта.

Наиболее распространенные неполадки:

течь масла (может происходить по причине износа манжет или из-за их повреждения, устраняется заменой манжет);
не полностью выключается муфта сцепления (рычаг сцепления свободно «ходит», слишком сильно вытянут трос, устраняется заменой или укорочением троса, а также регуляцией рычага до нормы);
нет полного крутящего момента (возможно, ослабла нажимная пружина или износилась ведущая чашка, устраняется заменой или регулировкой).

Пошаговая инструкция по замене

Работы по ремонту поршневой нужно выполнять на смотровой канаве, подъемнике или эстакаде.

Что понадобится?

Чтобы выполнить ремонт двигателя ВАЗ 2109 своими руками нужны следующие инструменты:

набор ключей;
набор головок;
воронок;
удлинители;
динамометрический ключ;
набор щупов;
Набор щупов для измерения зазоров
оправку для отжима изделий на поршне;
молоток;
надфиль;
новый ремкомплект.
Новый расходный материал для поршневой ВАЗ 2109

При покупке поршневых колец для ВАЗ 2109 следует учитывать материал изготовления и их ширину. Лучше приобретать оригинальные изделия, чтобы избежать подделки.

Этапы

В первую очередь нужно демонтировать своими руками головку блока цилиндров.
Затем необходимо снять поддон картера мотора.
Прокрутив коленчатый вал, устанавливаем его так, чтобы максимально выдвинулись гайки крепления шатунов.
Открутив крепежные гайки, демонтируем крышки шатунов.
С помощью молотка, легко постукивая, извлекаем поршень с шатуном из цилиндра.
Разжав зазор пальцами, нужно извлечь по очереди все три изделия из канавки и демонтировать с поршня. Вместе с маслосъемным снимается его расширитель.
Пальцами расширяем зазор
С помощью старых изделий следует очистить канавки от нагара.
Снятые изделия нужно проверить на их пригодность. Для этого их необходимо вставить в цилиндр и замерить зазор с помощью щупа. Он должен находится в пределах 0,25 — 0,45 мм. Допускается зазор до 1 мм. Если значение больше, то деталь необходимо срочно заменить. Если зазор больше, то изделие нужно подточить с помощью надфиля.
Перед установкой новых изделий на поршни ВАЗ 2109 их следует обкатать по канавкам. Если обнаружено закусывание, деталь нужно притереть, воспользовавшись мелкозернистой наждачкой.

В таблице приведены предельные значения зазоров между заменяемой деталью и стенками канавки.

При установке все детали следует тщательно смазать маслом.
Установку изделий начинают с маслосъемного. Сначала устанавливается расширитель – специальная пружинка с замком. Затем на нее одевается само изделие. Замок расширителя и зазор маслосъемного кольца должны находиться напротив друг друга.
Нижнее компрессионное кольцо имеет проточку и зуб. При установке они должны быть снизу детали. На верхней плоскости обычно есть надпись «ваз» либо «тор».
Аналогично устанавливается верхнее компрессионное кольцо – надписью вверх.
Последовательность надевания деталей следующая:

сначала разжимается замок настолько, чтобы деталь легко оделась на поршень;
затем заводится сам замок;
устанавливается оставшаяся часть.

После установки на поршень все детали нужно сориентировать. Ось установки поршневого пальца должна составлять с замком верхнего компрессионного кольца 45 градусов. Замок следующего изделия должен составлять угол 180 градусов по отношению к предыдущей. Таким образом, между замком маслосъемного и верхнего компрессионного угол будет составлять 90 градусов. Затем поршни и кольца отжимаются специальной оправкой и вставляются в цилиндры, их которых вынимались. Далее выполняем обратную сборку своими руками.

После замены поршневые кольца ВАЗ 2109 должны пройти обкатку. При этом нельзя нагружать двигатель, ездить по дорогам с затяжным подъемом, переключать скорости следует правильно.

Как устанавливать поршневые уплотнения?

Монтаж поршневых колец не рекомендуется осуществлять вручную, без каких-либо приспособлений. Колечки – детали ажурные, могут и погнуться, а деформированное кольцо, как известно, ставить нельзя. В общем-то по этой причине не рекомендуется проверять кольца на упругость при изгибе, особенно при отсутствии соответствующих навыков.

Если уж и решились опробовать колечки на изгиб, то помните следующее:

Правильная установка поршневых колец ведется с использованием щипцов. Первым ставится маслосъемный набор:

Что же до компрессионных колечек, то их установка ведется по принципу: второй ряд-первый ряд с ориентацией по метке «ВВЕРХ», «TOP» или цветным указателям. Верх кольца должен быть ориентирован в сторону камеры сгорания, противоположную от картера. Перед монтажом поршня в цилиндр необходимо сориентировать замки компрессионного первого и второго и маслосъемного колец под 120 градусов с тем условием, что не один из замков не должен быть напротив пальца поршня.

Источник

Советы

Чтобы реже ремонтировать и налаживать мотоблок, требуется защищать мотор от падения. Особенно это актуально для изделий с четырехтактными моторами. Предельный наклон их при работе не может превышать 25 градусов. Долго наклонять агрегат нельзя вообще более чем на 15 градусов. Иначе можно опасаться, что часть двигателя окажется лишена смазки. Вскоре она выйдет из строя.

По той же самой причине не рекомендуется длительная работа мотоблока в холостом режиме. До начала работы всегда следует проверять, хватает ли горючего и смазочного масла. Менять эти жидкости и даже добавлять их надо только при отключенном моторе.

Нельзя запускать мотоблок, когда рычаги, связанные с приводом колес, заблокированы. Холодный мотор пускают только после установки воздушных заслонок карбюраторов в закрытое положение; всегда используют строго рекомендованное топливо.

Регулировка клапанов производится с помощью:

универсальных гаечных ключей;
щупов различного размера;
отверток с уплощенным жалом.

О тонкостях ремонта двигателя Subaru ex21 для мотоблока «Нева» смотрите далее.

Запрещено использование любых материалов без нашего предварительного письменного согласия.

Модификации

Lifan 168F-2

Самая дешевая комплектация с присоединительным размером вала 19 или 20 мм. Цена у производителя – 9100 рублей.

Более подробно о работе двигателя Lifan 168F-2 смотрите на видео:

Lifan 168F-2 7A

Вариант двигателя, оснащенный катушкой освещения, способной запитывать потребители мощностью до 90 Вт. Это позволяет использовать его на разнообразной технике, требующей наличия осветительных приборов: мотобуксировщиках, легких болотоходах и так далее. Цена – 11600 рублей. Посадочный диаметр вала – 20 мм.

Схема зажигания Lifan 168F-2

Силовой агрегат имеет конический выход вала, отличается от базовой модели только конической проточкой носка коленвала, что обеспечивает более точную и плотную посадку шкивов. Цена – 9500 рублей.

Lifan 168F-2L

Этот двигатель имеет встроенный понижающий редуктор с посадочным диаметром выходного вала 22 мм и стоит 12100 рублей.

Мотор Lifan168F-2R

Мотор также оснащен понижающим редуктором, но с автоматическим центробежным сцеплением, а размер посадки вторичного вала редуктора – 20 мм. Стоимость двигателя: 14900 рублей.

Lifan 168F-2R 7A

Как ясно из маркировки, этот вариант двигателя, кроме понижающего редуктора с автоматическим механизмом сцепления, имеет семиамперную световую катушку, что увеличивает его цену до 16500 рублей.

Lifan 168FD-2R 7A

Наиболее дорогой вариант двигателя ценой 21500 рублей отличается не только увеличенным до 22 мм диаметром выходного вала редуктора, но и наличием электростартера. При этом выпрямитель, необходимый для обеспечения зарядки аккумулятора, не входит в комплект поставки.

Примерная стоимость замены и сроки в автосервисах

В среднем цена замены в СТО варьируется в пределах 7-25 тыс. рублей. Конкретно это зависит от типа двигателя, его состояния, моделей используемых колец и необходимости дополнительного ремонта. К примеру, если в ходе замены выявились проблемы с цилиндрами, то в сервисе возьмут дополнительно за расточку.

Что касается прайс-листа одной лишь замены колец, то примерно он выглядит так:

легковые автомобили отечественного производства — 7 тыс. рублей;
иномарки типа седан, хэтчбек, купе — 10 тыс. рублей;
внедорожники, микроавтобусы — 15 тыс. рублей.

По времени это занимает 1-2 дня, если не нужно ничего растачивать. Конечно, здесь опять всё зависит от конкретного автосервиса, его загруженности.

Заменить поршневые кольца удастся легко своими руками. Только нужно действовать строго по инструкции, желательно — под руководством опытного человека.

голоса

Рейтинг статьи

Заключение

Таким образом, семейство двигателей Lifan 168F является неплохим вариантом при выборе нового мотоблока или необходимости замены силового агрегата на имеющемся: они достаточно надежны, а благодаря широкому распространению запчасти для них легко доступны.

При этом двигатели всех модификаций просты в ремонте и обслуживании и не требуют для этих работ высокой квалификации.

При этом цена такого двигателя (9000 рублей в минимальной комплектации) немногим выше, чем у безымянных китайских производителей, импортирующихся рядом производителей под своими торговыми марками (Don, Senda и так далее), но заметно ниже, чем у оригинального двигателя Honda.
