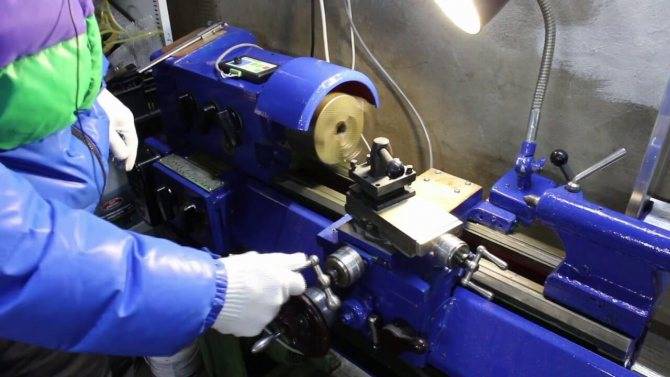

Токарно-винторезный станок ТВ-6

Разновидности токарных станков для обработки металла

Основной фактор, который влияет на выбор подобного оборудования для дома – это назначение. Перед покупкой такого небольшого станка необходимо точно знать, для чего он будет использоваться.

В зависимости от назначения, все токарные агрегаты подразделяются на три основных разновидности:

  • настольные;
  • полупрофессиональные;
  • профессиональные.

На производствах используют мощные металлообрабатывающие агрегаты, для бытовых целей больше подойдут менее габаритные модели Настольные устройства для частного использования в домашних условиях отличаются своими небольшими габаритами и, соответственно, массой. Минимальный вес таких микростанков составляет 13 кг, а максимальный не превышает 100 кг. В свою очередь, полупрофессиональные напольные варианты, которые также часто используются в домашних мастерских, могут иметь массу до 400 кг. Мощность настольного агрегата доходит до 400 Ватт.

Полупрофессиональные станки используются также на небольших производствах и отличаются более высокой мощностью (до 1000 Ватт) и функционалом. Как правило, такие агрегаты совмещают в себе, помимо токарных функций, еще две: сверлильную и фрезерную. Подобное расширение возможностей значительно увеличивает функциональную принадлежность станков.

Профессиональные агрегаты устанавливаются на больших и средних производствах. Их управление зачастую осуществляется за счет программного обеспечения. Они отличаются большими габаритами и массой.

Для использования в домашних условиях подходит только первый тип станков. В зависимости от способа обработки деталей они подразделяются на три основных разновидности:

  • токарно-фрезерные;
  • токарно-винторезные;
  • комбинированные.

Каждый тип станков имеет свой набор функций и технических характеристик

Токарно-фрезерные станки по металлу применяются, как правило, для удаления с заготовок фаски, а также для организации отверстий и торцевания. Вторая разновидность настольных устройств используется для затачивания деталей и нанесения на них резьбы. В свою очередь, комбинированные устройства, используемые в домашних условиях, способны выполнять все вышеперечисленные функции.

Назначение и технологические возможности

Станок выпускался Ростовским комбинатом учебного оборудования в 80-х годах минувшего столетия. Предназначался для производственного обучения старшеклассников в общеобразовательных школах. Учащиеся 7 — 8-х классов под руководством мастера производственного обучения изучали устройство станка и получали первоначальные навыки его обслуживания.

ТВ-6 пришел на смену своему предшественнику — ТВ-4 «Школьник». Станок обладал всеми технологическими возможностями, присущими настоящему производственному оборудованию. Правда, учитывая учебное, а не производственное, назначение, обладал такими же ограниченными режимами обработки: числами оборотов, подачей и размерами резьбового шага.

Какие операции осваивали учащиеся:

  • наружное точение;
  • растачивание отверстий;
  • подрезание торца;
  • резьбонарезание;
  • сверление.
  • фрикционное управление шпинделем;
  • его торможение после выключения двигателя;
  • сменные передаточные шестерни;
  • автоматическая поперечная подача;
  • жидкостное охлаждение зоны резания.

Высота станка соответствует среднему росту обучаемых. Поэтому, чтобы не сутулиться при работе взрослому человеку, станок необходимо установить на металлическую раму или бетонную подливку.

Комплектация токарного станка ТВ-6

Основанием оборудования служит поставленная на 2 тумбах станина, изготовленная из чугуна методом литья. На ней закреплены передняя и задняя бабки, подвижное приспособление, на котором укреплен режущий инструмент.

В число основных элементов входят:

  • электрический двигатель;
  • механизм, передающий движение рабочим элементам;
  • рабочий орган, представленный в виде шпинделя и система управления.

Тумба

У устройства для обработки различных видов металла предусмотрены две тумбы, зафиксированные спереди и сзади. Они имеют П-образную форму, прочность которой достигается ребрами жесткости.

Реверсивная кнопка установлена на лицевой стороне передней тумбы. Она предназначена для приведения в рабочее состояние электрического двигателя и его отключения. Щиток с электрооборудованием собран на тумбе, расположенной сзади.

Гитара и коробка передач

Под термином «гитара» подразумевается механизм, изготовленный в виде консоли с закрепленными на ней шестернями. Его основная функция заключается в передаче механической энергии от головки рабочего вала к коробке подач.

Она состоит из элементов:

  • зубчатых колес, передающих вращательное движение;
  • сливного устройства;
  • фитинга;
  • рукоятки;
  • подвижного вала;
  • блок-шестерни.

Коробка передач предназначена для изменения режима работы подвижных частей, что осуществляется при помощи рычагов и осуществления смазки шестеренок.

Фартук

Основное назначение фартука – одного из технических узлов заключается в механической подаче резца рычагами управления от главного вала или винта. Он передвигается по полозьям влево либо вправо в зависимости от заданной функции, срезая металлические стружки с подлежащей обработке детали.

На нем устанавливается:

  • суппорт – узел, на котором крепится и перемещается инструмент;
  • рычаги управления.

Суппорт

Назначение суппорта заключается в креплении и перемещения режущего инструмента, обрабатываемой детали. Он установлен на фартуке с целью подачи резца на протяжении всего технологического цикла по направлению к центру диаметра подлежащей обработке заготовки либо детали.

В его состав входят:

  • три салазки – продольные, поперечные и верхние;
  • резцедержатель.

Продольная каретка прикреплена к фартуку. Она двигается механически либо при помощи рукоятки по направляющим станины. Поперечные салазки перемещаются вручную. Верхние закреплены на поворотной плитке. С их помощью производится заточка конических поверхностей, что достигается за счет изменения угла до 40. Ее перемещение выполняется вручную.

Бабка

На станке ТВ-6 предусмотрены бабки – передняя и задняя. Основное различие между ними заключается в том, что последняя свободно двигается по направляющим станины.

Передняя бабка расположена на левой стороне станины, основными элементами которой являются шестерни. Они передают вращательное движение на обрабатываемую деталь, которая жестко закрепляется в головке. Их функциональное назначение заключается в производстве смены режима скоростей, для чего используется переключатель.

Задняя бабка расположена в правой части станины. Она удерживает обрабатываемую деталь в заданном положении. При производстве работ по сверлению отверстий функция задней бабки видоизменяется – осуществляет подачу обрабатываемой детали на сверло. В ее верхней части установлен пиноль, способная перемещаться при помощи маховика и фиксироваться.

Это интересно: Дробилка для зерна своими руками: освещаем по пунктам

Подача станка

Для механической подачи на станке есть специальная коробка. Управление осуществляется двумя рукоятками, расположенными ниже пульта управления коробкой передач. Первая рукоятка (расположенная левее) имеет три положения, которые дают возможность нарезки трёх различных шагов резьбы и получения трех вариантов подачи суппорта.

Вторая рукоятка позволяет активировать вращение ходового винта или вала. В конструкции коробки подач имеется муфта, которая предотвращает возможность одновременного включения винта и вала. Для изменения направления вращения используется рукоятка, установленная на пульте управления коробкой скоростей.

Смазка коробки подач ТВ-6 осуществляется фитилями из емкости, расположенной в верхней части коробки. Во время работы станка необходимо визуально контролировать наличие масла в этой ёмкости. Излишки смазки сливаются через резьбовую пробку, расположенную в самой нижней части коробки.

Обслуживание коробки ТВ-6 заключается в замене масла и устранении осевых перемещений ходового винта. Для этого на выходном валу имеются две гайки круглой формы. Замена масла выполняется по аналогии с коробкой передач – раз в три месяца. Ходовые винт и вал необходимо смазывать ежедневно. Предварительно их необходимо прочистить от стружки.

Использование устройства

Хоть данное оборудование для точения, соответственно с описанием, и считается учебным, посредством него возможно достигать отличной точности и осуществлять довольно непростые токарные процедуры. Ввиду этого эти станки часто покупают владельцы домашних мастерских.

В приводе устройства применяются клиноременные передачи. Нужно следить за тем, чтобы ремни были постоянно натянуты. Это даст возможность максимально задействовать мощность привода, намного увеличить эксплуатационный период передачи. Если ремни слабо натянуты, их можно отрегулировать. Для этого необходимо немного открутить гайки, которые соединяют салазки с мотором, установить нужное натяжение (десять килограмм на 1 ветку ремня клина).

Довольно часто в ТВ-6 возникает неполадка, заключающаяся в вибрировании шпиндельного элемента. Она может появиться из-за того, что соединяющие винты ослабли. Если вы подтянули гайки шпинделя, а вибрирование продолжается, значит, сломались подшипники.

Если в подшипниках появились промежутки, избавиться от них возможно, отшлифовав торцевые части колец компенсации или отрегулировав гайки. Устранить данными методами возможно только маленькие промежутки, относящиеся к радиальному/осевому типу.

ТВ-6, как и всякий иной станок, нужно регулярно технически обслуживать и ремонтировать. Лишь в этом случае он проработает долгий срок, даст возможность обрабатывать заготовки с высокой точностью.

Фартук и суппорт

Вращение от коробки подач ТВ-6 передается на фартук. Кроме механической подачи, фартук можно двигать вручную. Для этого на нем имеется отдельный маховик, сидящий на одном валу с шестерней, которая соединена с рейкой. Сама рейка зафиксирована на станине.

На фартуке устанавливается суппорт, который служит для закрепления и перемещения резцов. В его конструкции имеются четыре каретки:

  1. Для перемещения по станине.
  2. Для поперечного перемещения.
  3. Поворотная каретка (по 40 градусов в каждую сторону).
  4. На поворотной каретке стоит четвертая, в которой установлен резец.

При обработке деталей недопустимо перегружать станок. Перегрузка вызывает пробуксовку ремня и повышенные нагрузки на шестерни, что может вывести станок из строя. В конструкции суппорта ТВ-6 есть специальные уплотнители, которые убирают стружку с направляющих. Со временем они изнашиваются, и есть риск повреждения поверхности направляющих. Во избежание преждевременного разрушения, необходимо промывать этот узел керосином.

На суппорте ТВ-6 установлен защитный прозрачный экран, который защищает работника от летящей стружки. В основании его имеется защитный выключатель. При убранном экране цепь включения мотора станка разомкнута. Категорически запрещается убирать этот выключатель из электрической цепи станка.

Смазка узлов фартука выполняется в начале работы через специальное отверстие в нижней каретке.

Назначение и область применения

Он входит в число тренировочных производственных машин, на котором производится обучение азам токарного дела.

На нем выполняются рабочие операции:

  • сверление просветов в предметах заданных размеров, из которых путем изменения форм, размера изготавливается деталь;
  • обрезка торцов деталей;
  • отрезание некой части с целью придания детали нужной формы;
  • спиральная винтовая нарезка;
  • обработка резцом внутренней либо внешней поверхности деталей, имеющих форму цилиндра либо конуса.

Приспособление успешно используется в мастерских средних школах, профессионально-технических училищах, колледжах, в цехах малых производственных и занимающихся ремонтом предприятий.

Это интересно: Токарный станок 16К20 — характеристики, назначение и принцип работы

Технические характеристики станка ТВ-6

Наименование параметраТВ-4ТВ-6ТВ-7
Основные параметры станка
Класс точностиННН
Наибольший диаметр заготовки над станиной, мм200200220
Наибольший диаметр заготовки над суппортом, мм12580100
Высота центров над плоскими направляющими станины, мм108108120
Наибольшая длина заготовки в центрах (РМЦ), мм350350330
Наибольшая длина заготовки в патроне, мм310
Наибольшая длина обтачивания, мм300300300
Наибольшая высота держателя резца, мм10 х 1212 х 1216 х 16
Высота от опорной поверхности резца до линии центров, мм1212
Наибольшее расстояние от оси центров до кромки резцедержателя, мм7878
Шпиндель
Резьбовой конец шпинделя, ммМ36 х 4М36 х 4М45 х 4
Диаметр стандартного патрона, мм100100125
Диаметр сквозного отверстия в шпинделе, мм1618
Наибольший диаметр прутка, мм1512
Конус Морзе шпинделя№2№3№3
Число ступеней частот прямого вращения шпинделя668
Частота прямого вращения шпинделя, об/мин120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 70060..1000
Число ступеней частот обратного вращения шпинделя668
Частота обратного вращения шпинделя, об/мин120, 160, 230, 375, 500, 710130, 170, 235, 385, 510, 70060..1000
Торможение шпинделянетнетнет
Блокировка рукоятокнетнетнет
Суппорт. Подачи
Наибольшее продольное перемещение суппорта, мм300300260
Перемещение суппорта продольное на одно деление лимба, мм0,50,250,25
Наибольшее поперечное перемещение суппорта, мм100100
Перемещение суппорта поперечное на одно деление лимба, мм0,0250,0250,025
Наибольшее перемещение резцовых салазок, мм508585
Перемещение резцовых салазок на одно деление лимба, мм0,0250,0250,025
Угол поворота резцовых салазок, град±45°±40°±40°
Число ступеней продольных подач суппорта338
Пределы продольных рабочих подач суппорта, мм/об0,08; 0,1; 0,120,08; 0,1; 0,120,1; 0,12; 0,15; 0,16; 0,18; 0,20; 0,24; 0,32
Пределы рабочих поперечных подач суппорта, мм/обнетнетнет
Количество нарезаемых резьб метрических336
Пределы шагов нарезаемых резьб метрических, мм0,8; 1,0; 1,250,8; 1,0; 1,250,8; 1,0; 1,25; 1,5; 2,0; 2,5
Пределы шагов нарезаемых резьб дюймовыхнетнетнет
Пределы шагов нарезаемых резьб модульныхнетнетнет
Пределы шагов нарезаемых резьб питчевыхнетнетнет
Задняя бабка
Конус Морзе задней бабки№2№2№2
Наибольшее перемещение пиноли, мм656565
Электрооборудование
Электродвигатель главного привода, кВт1,01,11,1
Габариты и масса станка
Габариты станка (длина ширина высота), мм1440 х 470 х 10201100 х 470 х 1101050 х 535 х 1200
Масса станка, кг280300400

Список литературы:

Станок токарно-винторезный (учебный) ТВ-6. Паспорт, 1983
ТУ 79 РСФСР 507-80

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Батов В.П. Токарные станки, 1978

Белецкий Д.Г. Справочник токаря-универсала, 1987

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)

Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)

Локтева С.Е. Станки с программным управлением, 1986

Модзелевский А. А., и др. Токарные станки, 1973

Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988
