Принцип работы ручных труборезов для стальных труб
Наиболее просто выполняется разрезание материала при помощи роликовых труборезов. Главным узлом инструмента является жёсткая обойма, в подвижной части которой устанавливаются дисковые ножи (их может быть один, два или три). Взаимное расположение ножей можно регулировать, в зависимости от внешнего диаметра трубы (предельным для роликовых труборезов считается диаметр до 100 мм). Для длинных труб выпускается инструмент, в комплект которого входят также и направляющие ролики. Они обеспечивают продольную устойчивость заготовки при её разрезании. Перед применением роликового трубореза выполняют следующие подготовительные переходы:
- Смачивают поверхность разделения: при этом очищается внешний периметр и частично удаляется ржавчина/окалина;
- При помощи струбцины закрепляют трубу в обойме, ориентируясь на отмеченную линию реза;
Далее при помощи штока перемещают резцовую головку по периметру трубы, и, постепенно увеличивая подачу, выполняют рез. При хорошо заточенных ножах рез получается чистым, без заусенцев. С целью упрощения конструкции в роликовых труборезах, предназначенных для труб небольших диаметров – до 20…30 мм – шток совмещают с рукояткой, при перемещении которой и производится разрезание.
Применять роликовые труборезы для разделения труб диаметром более 40 мм не рекомендуется. Хотя цена такого ручного трубореза и небольшая, но рез получается недостаточно качественным, а затрачиваемые при этом физические усилия – довольно большие.
Более простую конструкцию имеют резцовые труборезы, которые широко применяются в бытовых условиях для реза стальных труб диаметром до 10…15 мм. Вместо вращающихся при резке дисковых ножей здесь используются резцы, которые при постоянно увеличивающейся подаче постепенно вгрызаются в толщу стали. Ручные резцовые труборезы целесообразно использовать для разрезания труб из пластичных материалов (до марки сталь 15кп включительно, или для сталей обыкновенного качества марок Ст.1 или Ст.2кп). В этом случае удельная нагрузка на резцы – минимальна, и инструмент не нуждается в частых переточках, для выполнения которых потребуется известная сноровка. Снизить усилия можно, применяя смазку поверхности индустриальным маслом пониженной вязкости, либо любой СОЖ.
Для реза труб особо больших диаметров (до 150…200 мм) применяются роторные труборезы с телескопическим механизмом поворота роликов. Такие конструкции удобны тем, что могут быть применены в неблагоприятных для работы условиях (например, в выемках или котлованах). Ролики здесь монтируются по внешнему периметру трубы, а затем, при помощи специального рычага, снабжённого механическим усилителем, прижимаются к поверхности трубы. Постепенно увеличивая подачу, выполняют разделение. Рез производится не столько усилием, сколько развиваемым крутящим моментом.
Принцип работы ручных труборезов для стальных труб
Наиболее просто выполняется разрезание материала при помощи роликовых труборезов. Главным узлом инструмента является жёсткая обойма, в подвижной части которой устанавливаются дисковые ножи (их может быть один, два или три). Взаимное расположение ножей можно регулировать, в зависимости от внешнего диаметра трубы (предельным для роликовых труборезов считается диаметр до 100 мм). Для длинных труб выпускается инструмент, в комплект которого входят также и направляющие ролики. Они обеспечивают продольную устойчивость заготовки при её разрезании. Перед применением роликового трубореза выполняют следующие подготовительные переходы:
- Смачивают поверхность разделения: при этом очищается внешний периметр и частично удаляется ржавчина/окалина;
- При помощи струбцины закрепляют трубу в обойме, ориентируясь на отмеченную линию реза;
Далее при помощи штока перемещают резцовую головку по периметру трубы, и, постепенно увеличивая подачу, выполняют рез. При хорошо заточенных ножах рез получается чистым, без заусенцев. С целью упрощения конструкции в роликовых труборезах, предназначенных для труб небольших диаметров – до 20…30 мм – шток совмещают с рукояткой, при перемещении которой и производится разрезание.
Применять роликовые труборезы для разделения труб диаметром более 40 мм не рекомендуется. Хотя цена такого ручного трубореза и небольшая, но рез получается недостаточно качественным, а затрачиваемые при этом физические усилия – довольно большие.
Более простую конструкцию имеют резцовые труборезы, которые широко применяются в бытовых условиях для реза стальных труб диаметром до 10…15 мм. Вместо вращающихся при резке дисковых ножей здесь используются резцы, которые при постоянно увеличивающейся подаче постепенно вгрызаются в толщу стали. Ручные резцовые труборезы целесообразно использовать для разрезания труб из пластичных материалов (до марки сталь 15кп включительно, или для сталей обыкновенного качества марок Ст.1 или Ст.2кп). В этом случае удельная нагрузка на резцы – минимальна, и инструмент не нуждается в частых переточках, для выполнения которых потребуется известная сноровка. Снизить усилия можно, применяя смазку поверхности индустриальным маслом пониженной вязкости, либо любой СОЖ.
Для реза труб особо больших диаметров (до 150…200 мм) применяются роторные труборезы с телескопическим механизмом поворота роликов. Такие конструкции удобны тем, что могут быть применены в неблагоприятных для работы условиях (например, в выемках или котлованах). Ролики здесь монтируются по внешнему периметру трубы, а затем, при помощи специального рычага, снабжённого механическим усилителем, прижимаются к поверхности трубы. Постепенно увеличивая подачу, выполняют разделение. Рез производится не столько усилием, сколько развиваемым крутящим моментом.
Труборезы для труб большого диаметра
Труборезы для стальных труб больших диаметров отличаются возможностью переносить высокие нагрузки при работе.
В отличие от остальных аналогов, эти труборезы имеют защелки — хомуты. Взаимодействовать эти механизмы могут с изделиями объемом больше двенадцати дюймов.
Хомутной механизм для работы со стальными трубами оснащен разъемной конструкцией, которая в ходе действий гарантирует полный обхват изделия при разрезании. Ролики-резаки такого устройства стоят в стационарной и раздвижной половине.
Высокая точность таких механизмов, позволяет выполнить точный и аккуратный разрез, который не понадобиться обрабатывать в последствие.
Действия с таким инструментарием не создают дополнительных проблем, в виде деформации труб, смятие торцов и разрушение защитного покрытия.
Механизмы для заготовок из стали большого объема применяют при монтажах различных трубомагистралей и при проведении ремонта.
Видео
Watch this video on YouTube
Работа с электрическими труборезами
Различают разъемные и неразъемные электрические труборезы. Первый тип инструментов лучше всего подходит для профессионального применения. Он имеет корпус, который разделяется на две части. Такая конструкция позволяет устанавливать труборез на смонтированный ранее трубопровод при необходимости его ремонта.
В качестве элементов для резки используются резцы в количестве не менее 2. В некоторых случаях один из них применяется для снятия фаски, а другой – непосредственно для разрезания. Крепится электрический труборез посредством кулачков. Их число может быть от 4 до 8 в зависимости от размеров. В комплект инструмента обычно включен сервопривод, который контролирует ход резки и предохраняет аппарат от перегрузок. Для работы с толстыми трубами используются специальные разновидности резцов.
На начальном этапе 2 разъемные половины устройства монтируются на трубопровод и относительно него выравниваются по вертикали. При больших диаметрах используются дополнительные накладные кулачки для крепления. Резцы ставят в 2 миллиметра от кромки. Удостовериться в правильности установки можно путем полного оборота резцедержателей. Далее монтируется сервопривод.
При помощи электрических труборезов можно обрабатывать торцы труб
Во время работы автоматически подаются резцы, а электроинструмент позволяет выполнять механическую резку труб, снятие внутренней, наружной фаски, торцевание и снятие фаски с притуплением.
Электрический и ручной труборез
Труборез для стальных труб бывает ручной и электрический, а далее пневматический и гидравлический. Первый вид инструментов отличается легкостью и простотой в применении. Для выполнения реза достаточно закрепить аппарат в требуемом месте и выполнить несколько оборотов.
Второй вариант механизмов целесообразно использовать при осуществлении обширных работ либо обработке изделий большого диаметра. Благодаря применению более качественных и износостойких материалов для его создания, электрические труборезы для стальных труб подходят для более интенсивного применения.
Электрический инструмент оснащен двигателем, при помощи которого механизм приводится в действие. Такие приспособления более дорогие, чем ручные аналоги, но функционируют быстрее и проще.
Электроинструмент обеспечивает высокую скорость работы
Среди основных плюсов труборезов для работы со стальными трубами выделяют: износостойкость, режущую часть, выполненную из легированной стали, прочность материала, высокую скорость реза при обработке изделий любого диаметра, отличный баланс, ровный и аккуратный срез без лишних вспомогательных манипуляций, а также возможность замены роликов при необходимости в обработке иного типа труб.
Правила эксплуатации и ухода
Чтобы труборез служил долго и надежно, качественно осуществлял отсечение и не портил стенки трубы в процессе работы, очень важно выбрать оптимальный уровень зажима стальной детали. Не следует затягивать заготовку слишком сильно. Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки
Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки
Не следует затягивать заготовку слишком сильно. Это может спровоцировать несовпадение начала и конца линии разреза, создав на детали неэстетичную видимость винтовой нарезки.
Если стальная труба зажата в труборезе четко, но не чрезмерно жестко, обрезка пройдет быстро, на детали не останется винтовой след, а край получится гладким и ровным
Вращение механизма должно осуществляться равномерно, но не очень быстро. Иначе стенки сомнутся и в месте отсечения образуются излишки срезанного металла.
Для корректной и продолжительной службы после работы поверхность режущего ролика, подающий винт и направляющие ролики очищают специальным средством, а потом обрабатывают смазкой.
Внешнюю поверхность осматривают на предмет вмятин или иных повреждений, а сколы шлифуют, чтобы не мешали последующей работе. Режущие элементы (резец или ролик) обследуют на предмет затупления и в случае надобности сразу же заменяют.
На хранение труборез оставляют в сухом и теплом месте. После таких процедур и комфортных условий хранения прибор надолго сохранит работоспособность и легко справится со всеми задачами.
На что нужно обратить особое внимание при выборе
Чтобы выбрать инструмент, нужно изучить нюансы, играющие важную роль в его использовании и хранении. Для каждого изделия значим тот факт, из каких материалов он произведен.
Ручные труборезы (режущая часть и рукоятка) должны быть стальные. Сталь должна быть высокой прочности, а лучше титановой. Особенно это значимо для электроинструментов. Их материалы должны отличаться качеством и надежностью.
При покупке нужно внимательно изучить диаметр стальных труб, с которыми можно применять данный инструмент. Его параметры должны отвечать предоставляемому объему работы.
Видео
Труборез для медных труб | Проф Тех Снаб www.tool-tech.ru
Watch this video on YouTube
Сантехники с опытом предупреждают, что труборезы не являются универсальными приспособлениями. В зависимости от вида и толщины стенок рекомендуют использовать разные устройства.
Есть, правда, некоторые виды, которые могут совершить резку нескольких видов материалов, а есть и такие модели, которые подходят только для одного вида изделий.
Труборез для труб из стали является оптимальным устройством для использования в домашнем быту.
Посредством данного устройства можно обработать трубы из легкого пластика, а также изделия из более прочного материала.
Видео
RIDGID труборезы для стальных труб ООО “СИМПЛЭКС (056) 736-00-19
Watch this video on YouTube
Хорошо зарекомендовали себя американские, немецкие и французские производители
Этим видам при выборе советуют отдавать внимание в первую очередь. Цена на устройства этих фирм не низкая, но отличное качество ее вполне оправдает
Труборез для медных труб
Чтобы правильно подобрать труборез для медных труб, необходимо разобраться в их видах. Делая выбор модели устройства нужно учитывать не только материал трубы, но и то насколько толстые у нее стенки.
Резцовые приспособления
Они выполняют чистые срезы, и одолевают трубу с диаметром до 100мм. В обойме закреплены стальные (высокой прочности) диски-резцы. Если нужно, то положение этих дисков можно менять.

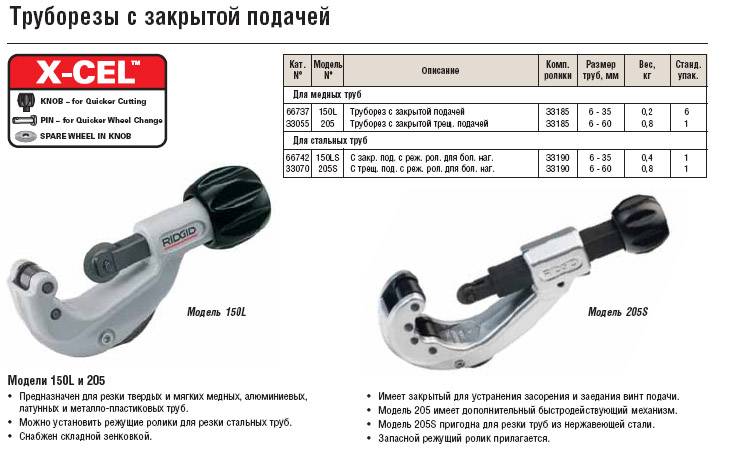

Роликовый ручной
Труборез роликовый ручной для медных труб является самыми простым инструментом. Его часто применяют к изделиям из меди, а так же стальным и алюминиевым.
Разрез ручной роликовой моделью выполняются путем поворота устройства вокруг заготовки, и подтяжкой прижимной гайки.
При замене нескольких направляющих роликов на режущие, полный оборот вокруг заготовки совершать не нужно. Хватает неполного оборота под углом 30 градусов с подтяжкой прижима трубы. В результате получается чистый срез.
Быстро функционирующие роликовые ручные модели имеют механизм быстрой установки и разводки. Это ускоряет операции, которые проводят с трубами.
Модели быстрого действия применяют для разрезания труб изготовленных из меди с диаметрами от 6 до 170мм. Для того, чтобы срезать заготовку, необходимо выполнить пару полных оборотов вокруг нее. Затем пружинный возврат дает возможность без задержек освободить заготовку и дальше монтировать ее.
В нем устанавливается от одного до трех режущих ролика. Чем их больше, тем значительней диаметр он может резать. Большим минусом ручного роликового инструмента становиться появление заусениц в месте, где выполнялся срез.
Чтобы нарезать заготовки, диаметром не больше 75 мм используют многороликовый цепной или хомутовый труборез. Эти инструменты очень удобные своим большим размахом рукояти.
Особенности работы с медными трубами
Для разрезания медных труб труборезы используются редко. Чаще для этой цели применяются электрические. Это обусловлено свойствами данного материала. Используя электрические модели, можно разрезать трубки из различных сортов меди.
Наиболее распространенный вариант для труб из меди – это роликовый труборез. Есть универсальные роликовые варианты, способные резать стальные, пластиковые и медные образцы. А есть модели, которые предназначены только для труб, изготовленных из меди и алюминия.
Видео
Труборез для медных труб
Watch this video on YouTube
Электрический труборез для медных труб
Работает двигатель с 500об/мин, и с такой скоростью он быстро разрезает нужную заготовку. К примеру, диаметр 12мм разрезается таким инструментом за 3 секунды.
Кроме уже описанных преимуществ электрического инструмента, есть еще — это автозахват. Он позволяет резать установленные трубы, с зазором приблизительно 35 мм от стенки.
Не менее важной становиться еще одна его особенность. Это работа с разными диаметрами медных изделий (от 12 до 35мм)
Видео
Watch this video on YouTube
Типы разделительных элементов
Агрегаты, предназначенный для разделки стальных труб разного диаметра, отличаются друг от друга по типу элемента, совершающего обрезку.
Роликовые инструменты состоят из 1-4 режущих и нескольких подающих роликов. Модель с одним ведущим роликом позволяет обработать стальную трубу диаметром до 50 миллиметров, а трехроликовая легко справляется с деталью, имеющей сечение до 100 миллиметров.
Однако, получить от роликовых агрегатов идеальный срез без шероховатостей удается крайне редко, и этот момент считается главным минусом оборудования.
Инструменты с роликовым режущим элементом полезны для осуществления работ в неудобных условиях. Например, там, где требуется совершить обрезку, но нет возможности сделать полный оборот прибора вокруг детали
Резцовые девайсы представляют собой железную обойму, охватывающую обрабатываемую деталь. Высокое качество и прочный материал рабочего элемента позволяет использовать инструмент для раскроя труб из тонкой стали. Положение резцов регулируется дополнительно в зависимости от толщины металла и общего диаметра трубы. Подвижная часть агрегата перемещается штоком с резьбой.
Простые модели комплектуются всего двумя резцами, а штоковый элемент выполняет еще и функцию ручки. Эти приборы подходят для обработки металла толщиной не более 1 дюйма.
Для трубного материала с более толстыми стенками понадобится купить специальные резцы. Основное достоинство агрегатов – возможность получить идеально гладкий срез, не требующий последующего зенкования.
Цепные модули по принципу воздействия напоминают цепную пилу. В них имеются натяжной механизм, поворотные рычаги и цепи с валиками. Инструментом такого типа можно без усилия разделывать однослойный трубный материал с сечением до 3 сантиметров.
Цепные труборезы работают долго и надежно, выдерживают значительные эксплуатационные нагрузки и славятся тем, что обеспечивают гладкий, четкий срез без шероховатостей. Трубу, раскроенную этим инструментом, не нужно дополнительно готовить к сварке, а, значит, все ремонтно-монтажные работы можно провести значительно быстрее
Поворотный труборез действует посредством одинаковых взаимозаменяемых роликов, надежно фиксирующихся вокруг изделия. В движение агрегат приводит съемная рукоятка, и рабочие элементы надежно и точно осуществляют разрез.
К главным достоинствам прибора относятся:
- способность быстрого раскроя трубных конструкций с толщиной стенки до 19 миллиметров;
- эффективная работа в сложных условиях (под водой, на дне траншей, в котлованах и пр.).
Из недостатков выделяется только один – высокая стоимость аппарата, но в промышленном производстве она быстро окупается. Поэтому цена не становится камнем преткновения для владельцев крупных предприятий, осуществляющих коммерческую ремонтно-монтажную, коммуникационную и строительную деятельность.
Приобретать подходящий труборез следует с учетом того, какого размера трубы придется раскраивать, где именно предстоит осуществлять работу и насколько важно получать сразу гладкий, аккуратный срез, не требующий дальнейшей финишной обработки
Подготовка и обрезка стальных труб
Перед тем, как приступить к раскрою, трубный материал необходимо соответствующим образом подготовить:
- Смочить маслом зону предполагаемого разделения. Это снизит температуру металла во время работы, очистит внешний периметр и частично снимет окалину.
- Посредством струбцины закрепить трубу в обойме, ориентируясь на предварительно помеченную маркером линию среза.
- Воспользовавшись штоком, перемещать режущую головку по периметру детали. Постепенно увеличивать подачу, выполняя необходимый срез.
- Если ножи имеют необходимую прочность и хороший уровень заточки, место отсечения получится гладким и не потребует последующей обработки.
В моделях, рассчитанных на обрезку труб малого диаметра (не более 30 мм) шток совмещается с рукояткой. Когда она приводится в движение, происходит и само отсечение.
Резка труб малых диаметров
Для раскроя стального трубного материала малого диаметра подлежащую обработке деталь четко закрепляют прижимным механизмом трубореза. Рукоятку инструмента проворачивают по часовой стрелке, чтобы режущий элемент вошел в контакт с поверхностью металла.
Потом совершают еще один поворот ручки, следя за тем, чтобы начало и конец линии надреза соприкасались, создавая четкую замкнутую окружность без прерываний и прочих нарушений.
Ручной роликовый труборез – самый удобный и практичный вариант для обработки в быту стальных труб небольшого диаметра. Для его использования не требуются специфические навыки и профессиональные знания
Если эти параметры соблюдены, ручку инструмента сдвигают еще на полоборота, плотнее подтягивая режущий элемент к трубе. Когда резаки четко входят в металл, прокрутку немного ускоряют и совершают вращения ручкой до тех пор, пока не произойдет отсечение.
Нарезка стальных труб крупного диаметра
В быту раскрой стальных труб крупного диаметра практически не востребован. В основном материал таких габаритов обрабатывают в промышленных масштабах. Для этой цели предприятия покупают очень мощное, дорогостоящее оборудование.
Лазерный станок позволяет без усилий и с высокой скоростью резать стальные трубы крупного диаметра и большой толщины. Через компьютерную систему управления оператор может задать машине подходящую программу для совершения разрезов любой сложности
Если все же в резке крупнодиаметровых труб вдруг возникает потребность, не обязательно приобретать профессиональное оборудование.
Можно воспользоваться обычной болгаркой, имеющейся в арсенале каждого хозяина, и, установив на нее режущий элемент для металла, совершить быстрое, аккуратное и качественное отсечение
Но работая с этим инструментом не следует забывать о мерах предосторожности
При раскрое стальных труб большого диаметра не рекомендуется ставить на болгарку рабочий элемент для дерева или камня. Несоответствие плотности резцов может спровоцировать порчу обрабатываемой детали, а впоследствии – привести к поломке самого инструмента
Но тем не менее, болгарка подходит только для осуществления разовых резо-раскроечных работ. Для регулярных масштабных мероприятий имеет смысл обзавестись более выносливым и сильным агрегатом.
Подробнее о различных видах оборудования для резки труб можно прочесть в этом материале.
Механические труборезы для труб
Механический труборез для труб предназначаются для высоких нагрузок. Они производят чистый разрез под прямым углом. Отличительная способность этого вида состоит в возможности быстрой настройки для функционирования в своем диапазоне.
В корпусе большинства механических моделей имеется складная зенковка, которая убирает заусеницы.
Рукоятка, как правило, в данных механизмах оснащена запасным нарезающим роликом. Механические приспособления способны выполнять холодную резку со сменой роликов для надрезания.
В основном ролики для нарезки в данных механизмах производят из высококачественной легированной стали. Это увеличивает срок их использования.
Видео
ROTHENBERGER Использование трубореза
Watch this video on YouTube
Стоимость на такие виды находится в рамках от 300 до 3 тысяч рублей
Мастерам, решившим приобрести надежный труборез для труб, рекомендуют обращать внимание на более высокую цену. Как правило, она становиться залогом качества механического прибора

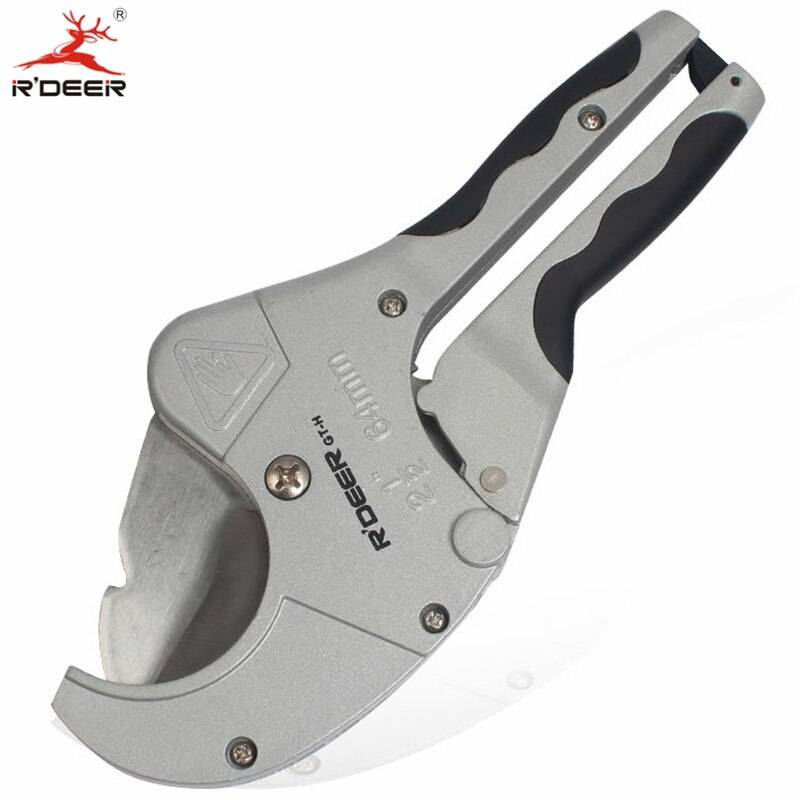

Оборудование с трещоткой
Труборез для труб с трещоткой применяют для стальных труб с тонкими стенками. К преимуществам данного приспособления относят:
- оснастку телескопической направляющей с трещоткой;
- автоотвод пружины;
- скорость регулирования;
- выдвигаемый гратосниматель внутри;
- нарезной диск в рукоятке.
Надежная и компактная трещотка дает возможность сделать срез на стальной трубе коротким вращательными движениями с шагом в десять градусов. С такими устройствами очень удобно выполнять работы в труднодоступных зонах. Действия в данном случае производятся максимально быстро и с небольшими затратами времени.
